Закрытые барбекю из бруса – это не только возможность насладиться комфортным отдыхом, но и истинное удовольствие для ценителей кулинарии, которые предпочитают блюда, приготовленные на открытом огне. Такие проекты в полной мере удовлетворяют запросы любителей угощений на свежем воздухе, и потому они пользуются большой популярностью при благоустройстве дачных участков.

А в этой статье мы подробно расскажем, как правильно выбрать проект, как сделать самостоятельный чертеж, и построить беседку с барбекю своими руками.

1. Обо всем понемногу
2. Проект
3. От теории к практике
4. Чертежи и схемы
5. Фундамент
6. Как построить беседку
7. Строительство барбекю в беседке
8. Завершающий этап

Обо всем понемногу

Для того чтобы построить беседку с печным комплексом, прежде всего следует определиться:

• с видом постройки, которые бывают открытые, по типу навеса, закрытые, например, финские гриль-домики или остекленные мини павильоны, в простонародье – летние кухни, классические сооружения под крышей и с парапетом;

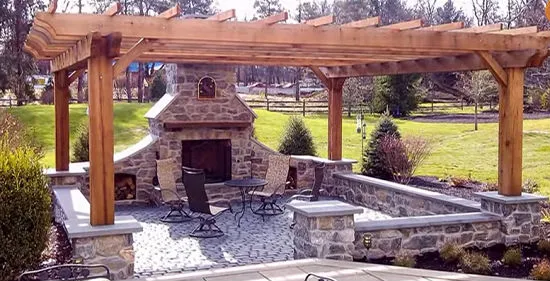

Фото деревянного навеса с мангалом, облицованного природным камнем

• с размерами, исходя из функционала постройки и среднего количества человек, которых там планируется размещать;
• с проектом, при необходимости изменить его под свои потребности, дополнить или наоборот облегчить конструкцию;
• с местом на участке, но не ближе чем 8 м от жилья, так того требует пожарная безопасность;

Беседки из бревна с барбекю, на фото крытая летняя садовая конструкция для большой компании

• с формой постройки — прямоугольная, круглая, многогранная, комбинированная из нескольких разных по геометрии помещений;
• с дизайном, сделать эскиз, изготовить план и чертежи конструкции;
• со стройматериалами, ведь беседку с барбекю можно построить из дерева, кирпичную, из металла, из камня, из поликарбоната и комбинированную.

Красивые дачные беседки барбекю, фото эклектичного стиля, в конструкции сочетается каркас из бревен и декор из деревянного кружева

Огромную роль в подготовке к строительству беседки с барбекю и мангалом играет и размер бюджета на мероприятие, поэтому так важно определиться с основными параметрами постройки, и при необходимости подкорректировать расходы.

Камин барбекю в беседке из бревна и камня

Зона барбекю должна располагаться не ближе метра к месту отдыха, чтобы можно было спокойно перемещаться возле печки, а жар не мешал отдыхающим.

Проект

Беседка с барбекю, проекты востребованных построек обязательно посмотрите в нашей фотогалерее, давно перестала быть просто навесом с металлическим приспособлением для жарки мяса. Сегодня это настоящие оазисы релакса, уютные, практичные, удобные, в которых все приспособлено для комфортного отдыха.

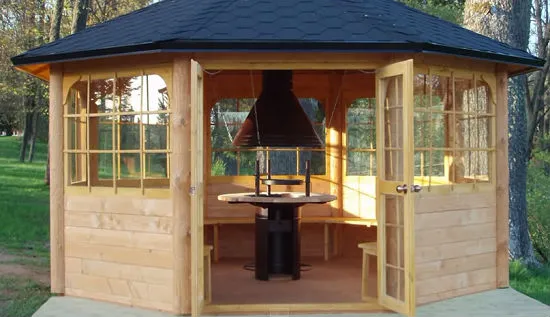

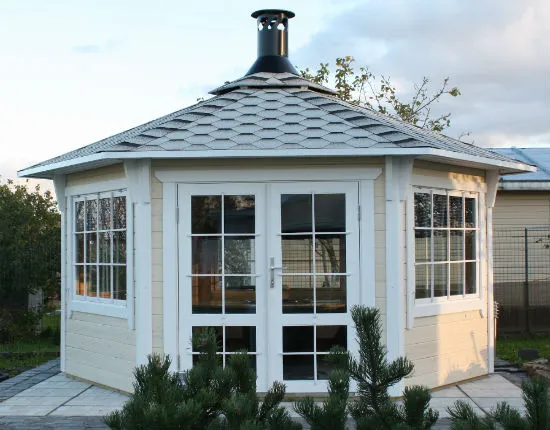

Финские беседки с барбекю очень практичны, в них можно отдыхать с комфортом в любую погоду

Рассматривая фото беседки с барбекю, становится очевидным, что выбор формы постройки во многом зависит от вида жаровни.  Так, большие печные комплексы в основном размещают в прямоугольных или комбинированных беседках, их устанавливают возле стены, или выделяют отдельную площадку рядом с постройкой.

Фото закрытых беседок с барбекю, такую зимнюю конструкцию обычно возводят из бревна или бруса, на плитном фундаменте

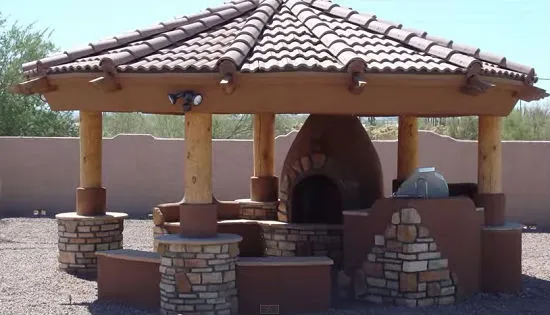

Круглые и островные прямоугольные барбекю стараются размещать в центре, поэтому они идеально вписываются в крытые многогранные и круглые беседки, в таком интерьере доминантой является печь, вокруг которой устроен стол и лавочки. В небольших постройках можно грамотно разместить угловой мангал или маленький камин.

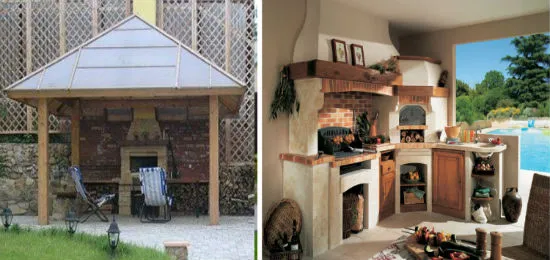

Надо отметить, что проекты барбекю в беседке, фото ниже мы специально подобрали для сравнения, позволяют уместить печь как в большую, так и в маленькую постройку.

Главное, пользоваться правилом соизмеримости, и не пихать огромную жаровню с кухней в скромную по размерам беседку

От теории к практике

Конечно,  рассматривая фото летних беседок с барбекю, соблазн замахнуться на грандиозную стройку велик. Но для возведения сложной конструкции требуется не только огромное желание, а так же время, средства и навыки. Поэтому для самостоятельного строительства лучше выбирать простые проекты. И далее мы поэтапно разберем, как строится прямоугольная беседка с барбекю своими руками.

Чертежи и схемы

За основу возьмем самую распространенную конструкцию – классический полузакрытый прямоугольный навес 3*4 м, с четырехскатной крышей. Будем строить из дерева, так как оно достаточно легко поддается обработке, и для работы не требуется никакого специального оборудования, кроме обычных инструментов.

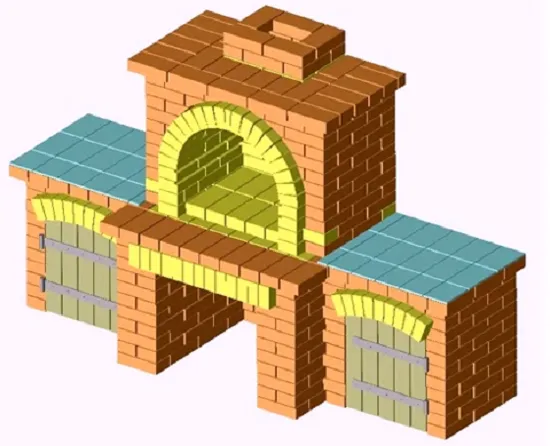

В нашей постройке расположим печь-барбекю из кирпича, по обе стороны от очага сделаем рабочие зоны, с нишами для хранения посуды. Снизу  под топкой предусмотрим место для хранения дров. Размеры барбекю по основанию 900*2700 мм. Размер без рабочей зоны 640*1150 мм, высота без трубы – 1680 мм.

Если вам требуется большое кухонное пространство, просто увеличьте размер секций, добавив в кладку с каждой стороны кирпич или несколько.

Эту конструкцию барбекю для беседки можно выложить не только из кирпича, но и из специальных бетонных блоков

Фундамент

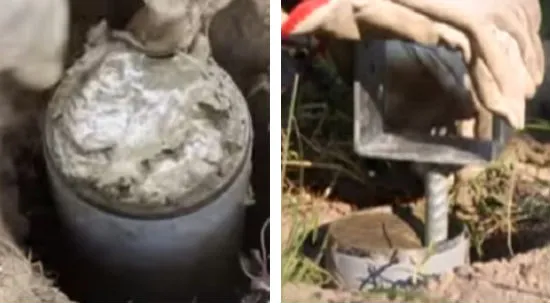

Переносим чертеж на участок, делаем разметку, по углам забиваем колышки, натягиваем веревку. Буром делаем по периметру ямы, глубиной 500-700 мм, вставляем туда обычные пластиковые столбы. Заливаем внутрь бетон, и вставляем в центр столбов ребристую арматуру, диаметром 12 мм, на внешний торец арматуры навариваем металлическую скобу, в которую будут вставляться опоры. Через неделю, когда раствор немного встанет, можно устанавливать вертикальные стойки.

Для фундамента беседки так же подойдут металлические, асбестовые и бетонные столбы

Отдельно заливаем фундамент под барбекю. В месте, отведенном под печь, выкапываем котлован, глубиной 500-700 мм, площадь плиты должна быть с каждой стороны на 100 мм больше площади основания барбекю. Засыпаем дно щебнем и песчаником, трамбуем, на специальные подставки или камушки укладываем армирующую сетку, заливаем плиту.

Читайте также: Как залить фундамент под беседку своими руками

Как построить беседку

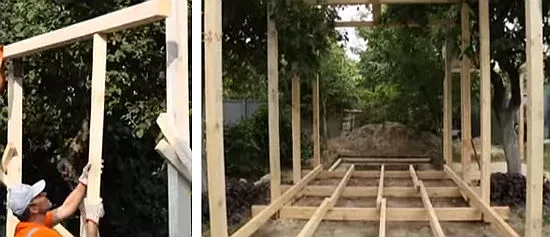

Для вертикальных опор используем клееный брус с сечением 100*100 мм. Опоры вставляем в заранее утопленные в фундаменте скобы, далее делаем верхнюю и нижнюю обвязку оголовков столбов, по периметру. Кроме того, опоры по расположенные напротив друг друга стягиваем между собой брусом 100*100 мм.

Брус для постройки лучше использовать клееный

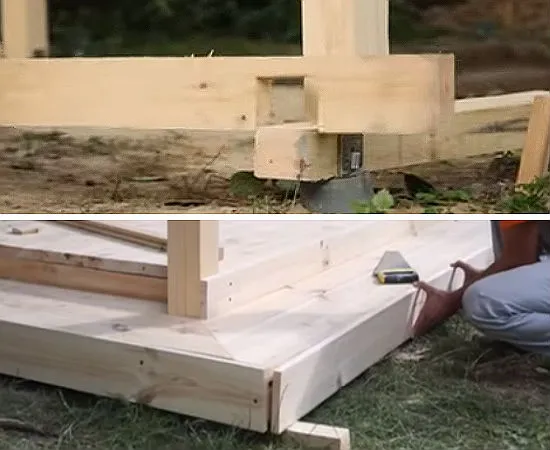

Укладываем лаги, расстояние между балками 600 мм, сверху настилаем пол из шпунтованной доски, бока зашиваем для эстетики.

Все деревянные элементы беседки следует пропитать антисептиками, которые защитят от влаги и грибков

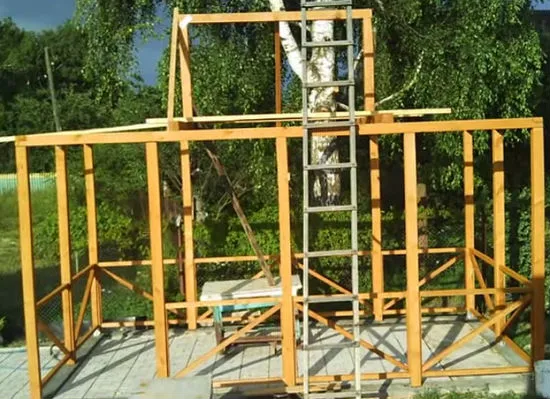

По периметру беседки, с уклоном 3-5о устанавливаем пластиковый желоб для стока воды. Конструкцию по длинной стороне делим на 3 части, по краям средней трети, на центральную верхнюю балку обвязки, перпендикулярно ей устанавливаем 2 бруса, сверху стягиваем их третьим – это конек.

Стропильную систему выстраиваем из обрезной доски 40*100 мм

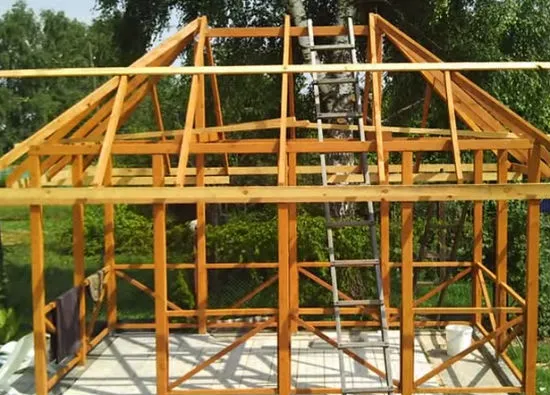

От конькового бруса  к углам беседки крепим стропильные ноги, которые укрепляем укосинами. На коньке устанавливаем 3 фермы, их лучше сделать на земле по шаблону, а затем поднять на крышу.

Стропила висячие, выступают за каркас беседки на 400 мм

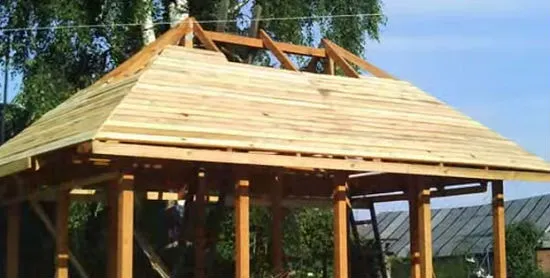

Из реек 20*60 мм делаем обрешетку крыши беседки, но с одной стороны до конца не зашиваем стропильную систему. На этом этапе начинаем выкладывать мангал, по схеме приведенной ниже.

Рейку можно заменить влагостойкой фанерой

Строительство барбекю в беседке

Фундамент под печь застилаем рубероидом, и сначала выкладываем первый ряд будущего барбекю без раствора, делаем примерку.

Обязательно проверяйте уровнем геометрию барбекю, и следите, чтобы углы были строго 90о

Со второго ряда используйте отвес, чтобы следить за вертикальностью стенок. Кирпич используем красный, а для топки обязательно огнеупорный, шамотный.

Кроме кирпичей основание барбекю можно выложить и блоками из ячеистого бетона

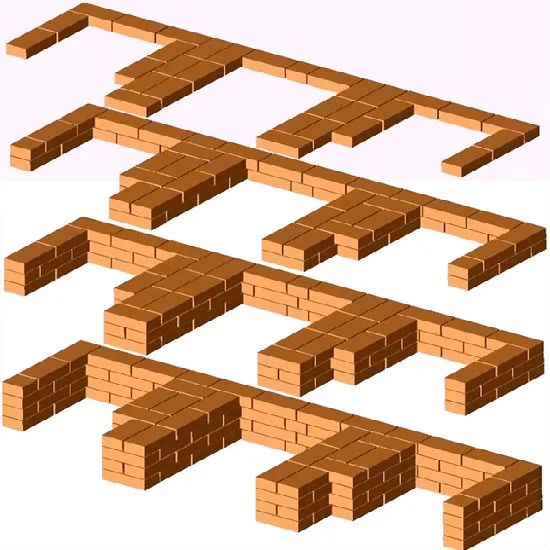

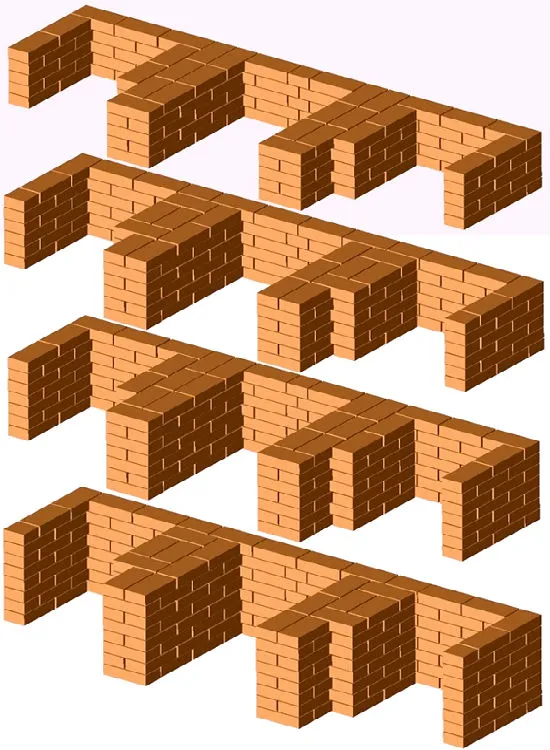

С 1 по 8 ряд кладка идентична, кирпичи выкладываем, как показано на фото выше, с обязательной перевязкой швов нижнего ряда.

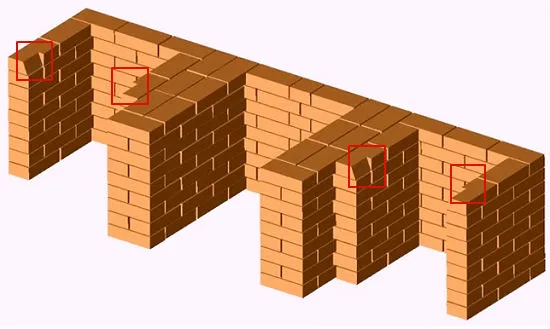

В 9 ряду во внутренней части рабочих секций угол внешнего кирпича срезается на уголок. Это необходимо, чтобы выложить арки.

Кирпич хорошо режется болгаркой с абразивным диском

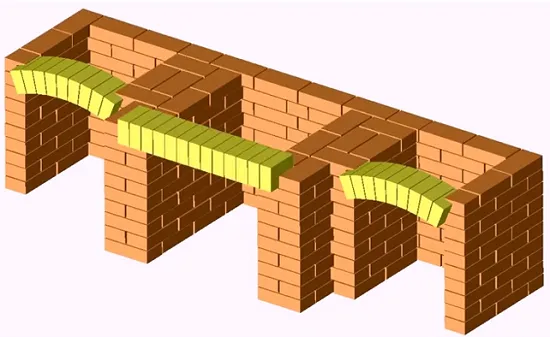

Арку лучше выкладывать из шамотного кирпича, марки Ш-47. Чтобы арка получилась ровной, необходимо изготовить шаблон и аккуратно подогнать кирпичи. Для перекрытия центральной ниши используется стальной уголок и полоска.

Секции рекомендуется делать одинаковые, чтобы изготовить всего один шаблон для арки

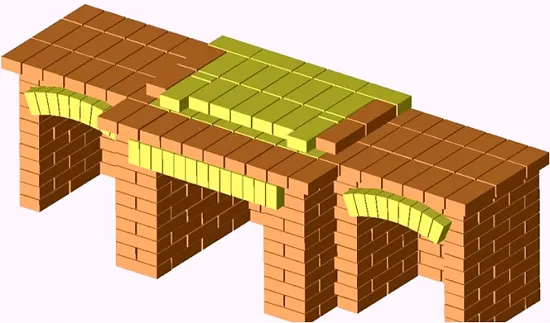

В 10 ряду делаем перекрытие топки барбекю, немного со сдвигом вперед, как показано на схеме. Кроме того, те кирпичи, которые прилегают к аркам боковых ниш, необходимо подточить под свод арки.

Арочное перекрытие делайте шамотным кирпичом

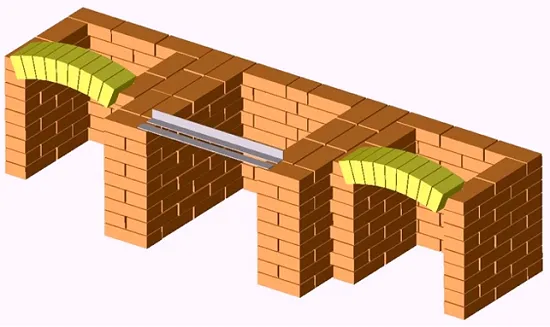

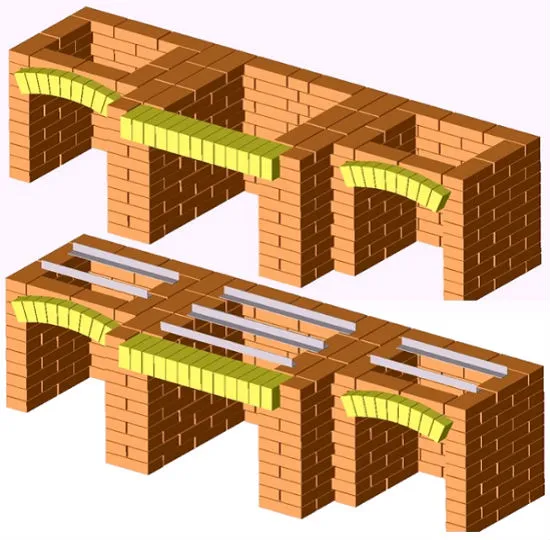

В 11 ряду необходимо выточить кирпичи, которые перекрывают боковые арочные конструкции. Здесь же укладываем стальной уголок.

Обратите внимание, на фото видно, что над самим барбекю, в центре, 2 соединенных уголка, они как бы образуют перевернутую букву «Т»

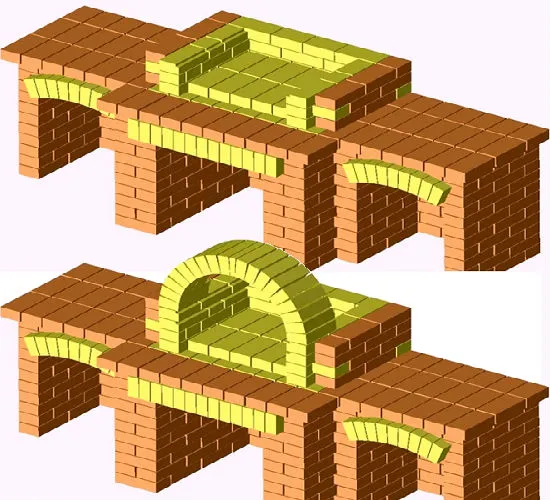

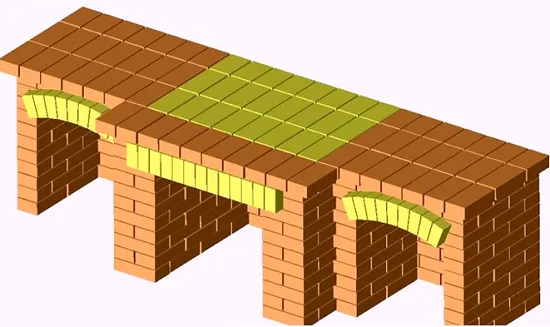

В 12 ряду делается перекрытие всей поверхности, топка барбекю выкладывается шамотным кирпичом.

Кирпич на рабочей зоне можно облицевать кафелем, камнем, либо настелить деревянную столешницу

Слева и справа, там, где рабочие сегменты, на четверть кирпичи выпускаются вбок. А над топкой барбекю, кладка подвигается чуть вперед, чтобы сделать небольшой навес.

В следующем (13) слое выкладываем основание топки барбекю. Внешние стороны уже можно выложить обычным кирпичом, получается отдельно шамотное ядро, отдельно стенки.

Чтобы избежать лишних затрат, для лицевого слоя можно использовать специальный отделочный кирпич

14 – формируем основание топки барбекю.

Между ядром из шамотного кирпича и внешними стенками обязательно оставляем зазор, делаем прокладку из базальтового картона, чтобы кирпичи в топке могли свободно расширяться при нагреве, не влияя на геометрию всей конструкции.

В нашем случае топка приблизительно 600 мм, вполне достаточно для приготовления пищи на 4-6человек одновременно

15 – продолжаем поднимать топку, обязательно с перевязкой швов нижнего слоя.  На фото ниже показано, что с внутренней стороны кирпича необходимо сделать спилы-пазы, на них и будет укладываться решетка барбекю. 16 ряд идентичен 15, с перевязкой, и опять в кирпичах делаем пазы, чтобы была возможность поднять решетку. Здесь же делаем шаблон и выкладываем арку для топки барбекю.

Для облегчения работы по выкладыванию арочного свода используйте шамотный кирпич Ш-47, он имеет форму клина

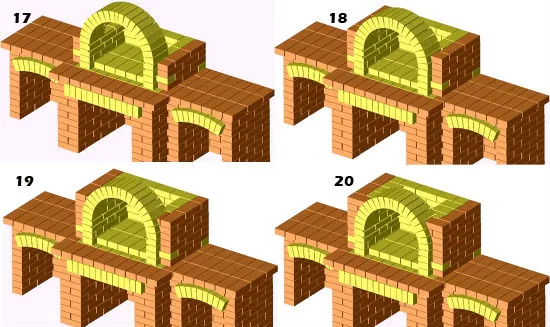

17, 18, 19 ряды выкладываются идентично, но только крайние выпиливаются по форме арки. В 20 – начинаем сужать топливник, кирпичи на четверть сдвигаем внутрь, снизу их срезаем наискосок.

Кирпичи спиливаются под углом, чтобы улучшить тягу

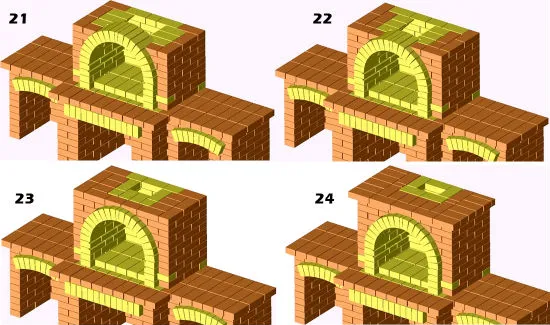

21 и 22 аналогичны – кладка еще на четверть выпускается внутрь, кирпичи опять подпиливаются снизу. В 23 и 24 – передние кирпичи тоже сдвигаются на четверть внутрь и подпиливаются. Нам надо добиться, чтобы внутренние размеры трубы были равны целому кирпичу.

Если беседка из дерева, то заднюю стенку рекомендуется выложить в 2-3 кирпича

С 25 ряда начинаем выкладывать трубу, ее высота зависит от высоты беседки.

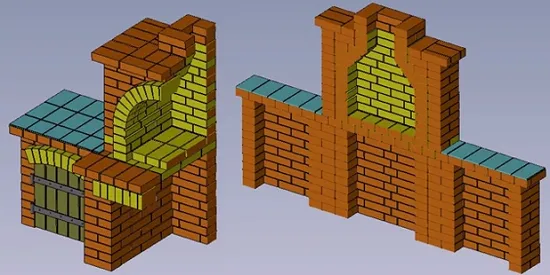

Барбекю для беседки в разрезе

Завершающий этап

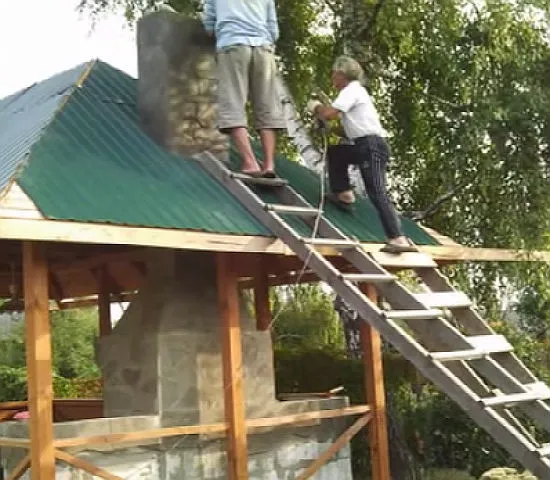

Когда труба готова, можно завершать строительство. Обрешетка укрывается слоем гидроизоляции, и на нее настилается кровельный материал.

Варианты кровли для беседки могут быть любые: ондулин, черепица, профлист

Стыки, где труба примыкает к кровле, чтобы крыша не протекала, следует заделать, сначала промажьте жидкой битумной мастикой, а на нее закрепите уголок, вырезанный из листа оцинкованной стали.

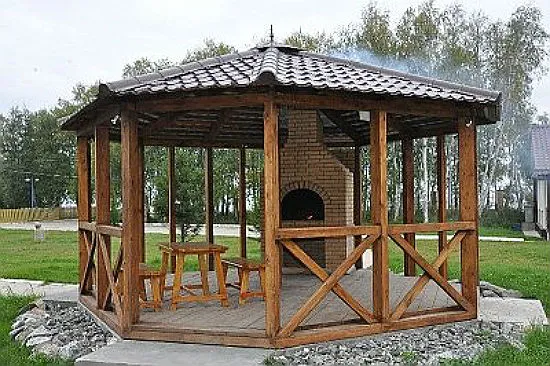

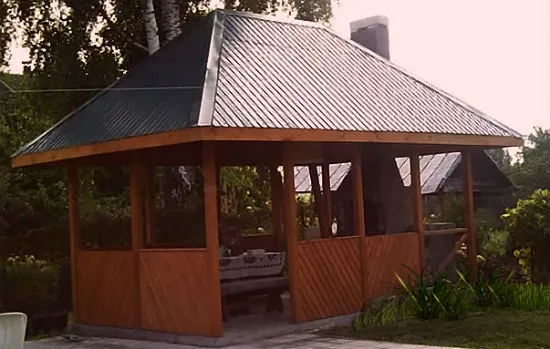

На фото готовая беседка с мангалом

Остается только декорировать и покрасить беседку. Парапет можно сделать из деревянной решетки, зашить рейкой или использовать резные балясины. Печь барбекю обычно отделывается натуральным камнем, изразцами или облицовочным кирпичом.

Так же посмотрите, какие еще бывают беседки с барбекю, фотогалерея к этой статье поможет вам определиться с выбором конструкции, в ней мы собрали самые лучшие проекты для вас. Возможно, вас «пленит» застекленная беседка с барбекю, ведь они так хороши для нашего климата, в них можно отдыхать и в зной, и в дождь, и в мороз. Кстати, конструкцию, технологию строительства которой мы описали, можно вполне доработать: усилить парапет, и установить стеклопакеты.

Для дачи подойдет и большой печной комплекс, как на фото, который лучше защитить от непогоды навесом

Построить комфортное место для отдыха не сложно, надо лишь проявить фантазию и продумать каждый этап возведения беседки. По этому поводу есть хорошая пословица: Глаза боятся, а руки делают!

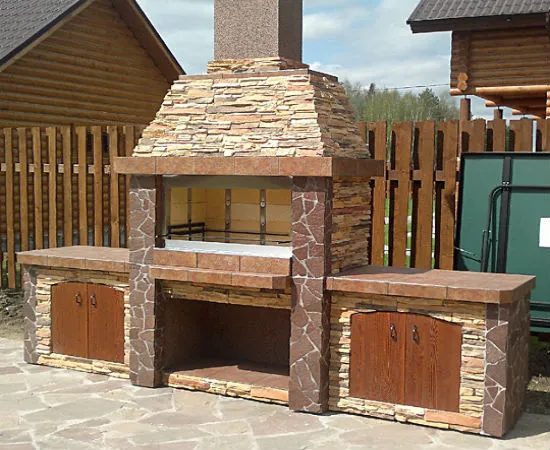

На фото открытое барбекю, построенное по описанной технологии

Чем отделать зону барбекю?

Вы можете отделать зону барбекю следующими материалами:

1. Камень — прочный и долговечный материал, который может выдерживать высокую температуру.
2. Кирпич — позволяет создать естественный и классический вид.
3. Нержавеющая сталь — удобный и практичный материал, который легко почистить.
4. Дерево — добавляет естественный элемент и придает зоне барбекю уютный вид.

Выбор материала зависит от ваших предпочтений, бюджета и климатических условий. Некоторые материалы, такие как дерево, могут требовать более частой обработки, чем другие.
