Выбор кабеля обогревающего: обзор лучших саморегулирующихся кабелей

Ищете кабель для обогрева? В статье «Лучшие саморегулирующиеся греющие кабели» вы найдете полезную информацию о том, как выбрать и использовать кабели обогревающие. Этот вид обогрева идеально подходит для того, чтобы обогреть различные поверхности в доме и на улице.

Низкие температуры не только доставляют зимой дискомфорт, но и множество проблем владельцам недвижимости. Обледеневшие карнизы крыши и террасы, замерзающие водопровод и канализация, наледь в водосливной системе могут стать причиной дорогостоящего ремонта. Чтобы этого избежать – рекомендуется купить саморегулирующийся греющий кабель и установить его в проблемных местах. Команда VyborExperta.ru решила разобраться, продукция каких торговых марок лучше всего подходит для этой цели.

• Виды саморегулирующихся греющих кабелей
• Рейтинг саморегулирующихся греющихся кабелей
• 2023 года
• Как выбрать саморегулирующийся греющий кабель
• Вопрос-ответ
• ВыборЭксперта.ру рекомендует

Виды саморегулирующихся греющих кабелей

Принцип работы саморегулирующегося греющего кабеля заключается в изменении теплоотдачи в зависимости от температуры внешней среды. Это обеспечивается за счёт полупроводящей матрицы, окружающей нагревательные элементы. Продукция применяется в разных сферах, что сказывается на конструкции саморегулирующегося греющего провода, его характеристиках и особенностях экранирования.

По сфере применения

В зависимости от области использования выделяют следующие виды самогреющего кабеля:

• Для обогрева труб – применяют для подогрева водопроводов и канализации;
• Для тёплых полов – укладываются в стяжку, под керамическую плитку;
• Для подогрева бетона – используются при заливке фундаментов, стен монолитных сооружений;
• Кровельные – применяют для защиты от обледенения карнизов, желобов, водосточных труб;
• Почвенные – закладываются в грунт для обогрева теплиц, парников;
• Резервуарные – используют для защиты от переохлаждения ёмкостей с разными жидкостями.

При проектировании учитываются особенности сферы применения, условий эксплуатации, внешних воздействий.

По характеристике нагрева

Выпускают следующие виды термокабеля:

• Низкотемпературный – рабочая температура 65 градусов. Предназначен для зашиты от обледенения водосливных систем, водопроводов, резервуаров;
• Среднетемпературный – нагревается до 120 градусов. Используется для обогрева трубопроводов, которые периодические подвергаются пропарке, в антиоблединительных системах на крышах в условиях суровой зимы;
• Высокотемпературный – рабочая температура 190-200 градусов. Применяется для обогрева трубопроводов большого диаметра, ёмкостей увеличенного объёма, крыш промышленных предприятий и складов.

По экранированию

Выпускают неэкранированные и экранированные алюминиевой или медной фольгой термокабели. Модели с дополнительной защитой использую снаружи помещений, в системах дренажа и канализации. Дополнительная оболочка защищает матрицу и жилы от механического повреждения, но увеличивает стоимость продукции. По этой причине там, где нет риска внешнего воздействия, применяют неэкранированный прогревочный термокабель.

Рейтинг саморегулирующихся греющихся кабелей

При составлении обзора сравнивались технические характеристики, особенности подключения греющего кабеля, работоспособность в разных условиях. Учитывались отзывы пользователей, мнение эксперта – электрика с 24-летним опытом работы. Основное внимание уделили следующим параметрам:

• Сфера применения – выпускают бытовой, коммерческий, промышленный;
• Назначение – сравнивались модели для кровли, пола, труб, резервуаров, дорожек;
• Вид – производят экранированные и неэкранированные системы;
• Мощность – влияет на производительность;
• Напряжение – источником питания может быть бытовая или промышленная сеть;
• Особенности – продукция может быть предназначена для взрывоопасной среды.

Повреждение защитной оболочки, несоответствие теплоотдачи заявленным параметрам, низкое качество матрицы – обогревающий термокабель с такими недостатками исключался из нашего рейтинга.

2023 года

Несмотря на более высокую цену, чем у резистивного кабеля, саморегулирующиеся системы пользуются растущим спросом. Продукцию предлагают компании из Бельгии, Дании, России, Германии, Южной Кореи. Лучший термокабель отличается экономичностью, устойчивостью к внешним воздействиям. Наши эксперты рассмотрели продукцию 21 торговой марки и остановили выбор на 9, которые имеют оптимальные параметры для своих сфер применения.

Xlayder Pipe EHL-30CR

Российский саморегулирующийся нагревательный кабель поставляется готовыми секциями, что упрощает монтаж и подключение. Полиолефиновая оболочка надёжно защищает от внешних агрессивных сред. Экранирования помогает избежать механических повреждений в процессе эксплуатации. Рекомендуется для защиты кровли и водосливной системы от обледенения. Хорошо справляется с подогревом трубопроводов, резервуаров, канализации.

В основе двухжильный провод, который обеспечивает удельную мощность 30 Вт на каждый метр. Секции поставляются длиной от 2 до 15 м. Для подключения греющего кабеля к сети 220 В в комплекте идёт силовой провод, длиной 3 м с вилкой. Концевая и соединительные муфты герметичны, обеспечивают стабильную работу в любую погоду. Рабочая температура 65 градусов, максимальный нагрев +85.

Достоинства:

• Допускается монтаж при морозах до минус 30 градусов;
• Соответствует стандарту IP67;
• Оболочка устойчива к солнечному ультрафиолету;
• Экономичность;
• Не требует внимания на протяжении всего срока службы.

Недостатки:

• Не обнаружены.

В комплекте поставки идёт алюминиевая лента с самоклеющейся основой, которая улучшает теплоотдачу антиобледенительной системы. С её помощью удобно фиксировать саморегулирующийся провод к трубе.

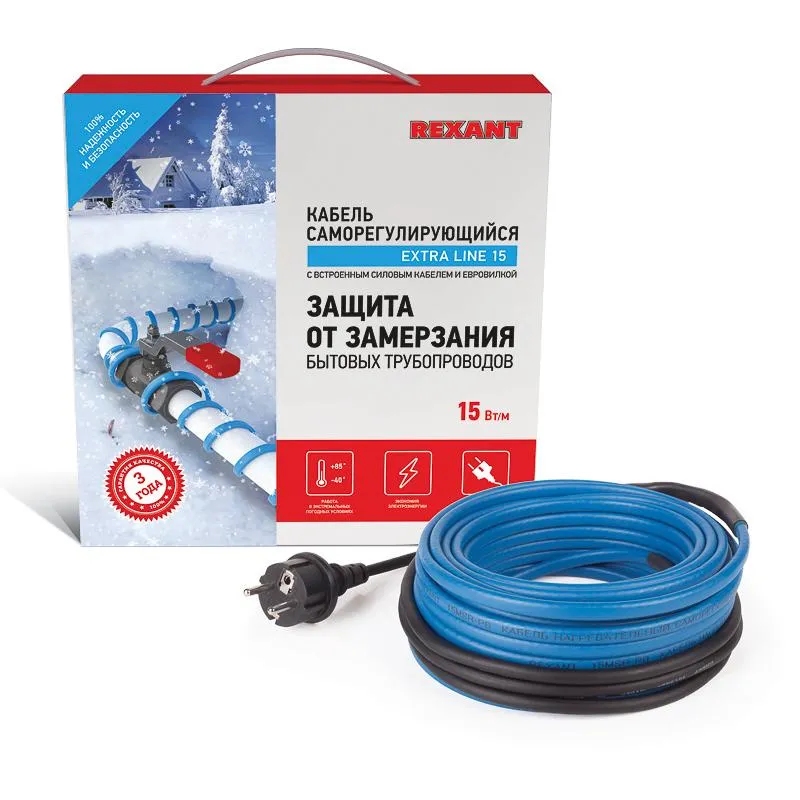

Rexant 15MSR-PB

Российский самонагревающийся кабель разработан для обогрева бытовых трубопроводов. С его помощью можно согревать вентили, счётчики воды. Термокабель предназначен для работы внутри и снаружи помещения. Комплект подходит для защиты от обледенения металлических и пластиковых водосливных систем. Допускается прокладка под теплоизоляцией.

Рабочая температура 60 градусов, саморегулирующаяся матрица хорошо реагирует на изменение внешних условий. Для подключения к бытовой электросети 220 вольт в комплекте есть силовой провод длиной 2 метра с предустановленной вилкой. Оплётка эластичная, монтировать можно при температуре до минус 40 градусов. Экранирование надёжно защищает от механических повреждений нагревательные жилы.

Достоинства:

• Потребляет всего 15 Вт на погонный метр;
• Быстро нагревается;
• Простое подключение без привлечения специалистов;
• Низкая цена;
• Высокое качество сборки.

Недостатки:

• Не обнаружено.

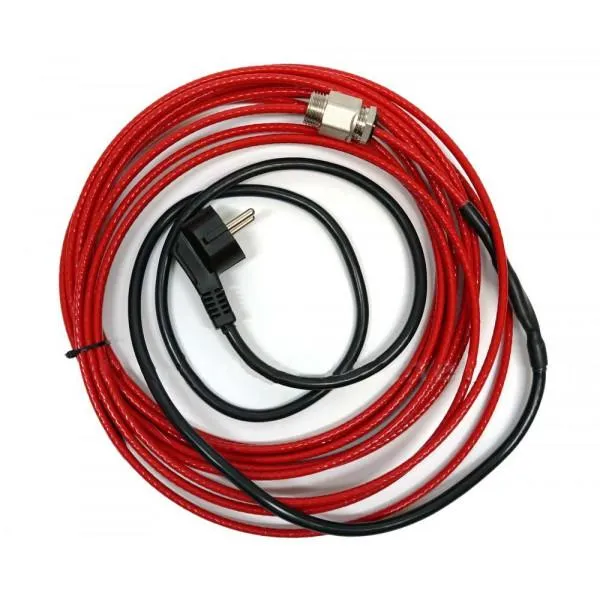

Обогрев Люкс Lite

Самонагревающийся термокабель для обогрева водопровода. Оболочка из фторполимера не оказывает влияние на качество воды, что подтверждается гигиеническим сертификатом. Двужильный провод экранирован и устойчив к механическому воздействию. Потребление энергии не превышает 15 Вт на метр. Матрица чувствительна к колебаниям температуры окружающей среды, нагревание включается, если вода охлаждается до 5 градусов. Это позволяет экономно расходовать энергию.

Подключается к водопроводу через тройник. Герметичность соединения обеспечивает сальник, идущий в комплекте поставки секции. Концевая капа имеет диаметр 12 мм, что делает простой установку в трубопроводы с небольшим сечением. В этой серии выпускаются саморегулируемый термокабель длиной от 1 до 75 метров.

Достоинства:

• Низкая цена;
• Хорошее качество сальника;
• Широкий выбор секций разной длины;
• Экономичность.

Недостатки:

• Короткий силовой провод.

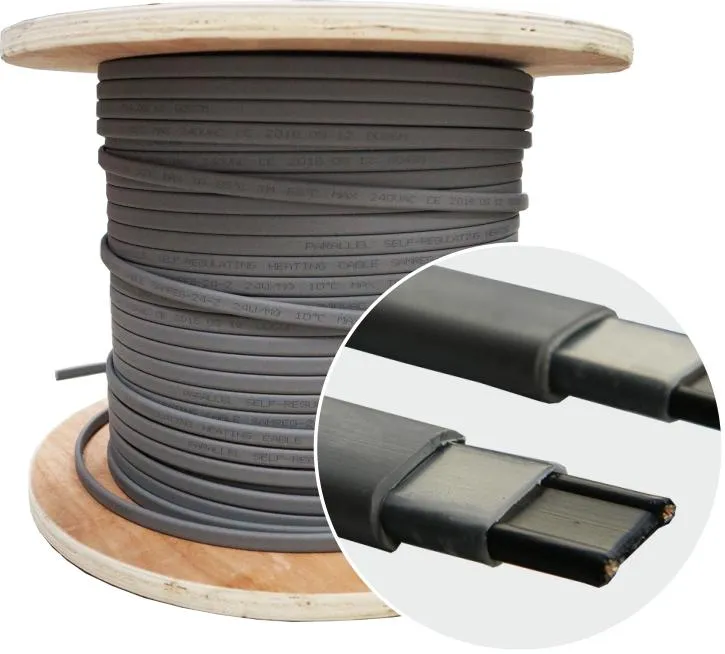

SRL 16-2

Южнокорейская компания предлагает саморегулирующийся отрезной греющий кабель с полиолефиновой внутренней оболочкой. Нагревательный элемент – двужильный провод с сечением 1,3 кв.мм. Продукция предназначена для обогрева трубопроводов с монтажом на внешнюю поверхность трубы под теплоизоляцию. Монтаж внутри водопроводов или канализации не допускается. Удельная мощность не превышает 16 Вт/м, что делает использование экономичным.

Греющий саморегулирующийся провод эластичный, вести работы по подключению можно при температурах до -30 градусов. Поставляется бухтами, максимально допустимая длина контура 60 метров даёт возможность использовать его в системах обогрева резервуаров большого объёма. Работает от бытовой однофазной электросети.

Достоинства:

• Низкая цена;
• Хорошая эластичность;
• Быстрая реакция матрицы на изменение температуры;
• Гарантия производителя 5 лет.

Недостатки:

• Нет силового провода в комплекте;
• Отсутствует экранирование.

Freezstop Lite 15-7

Секционный самогреющий кабель создан для подогрева водопроводов с технической водой, системы канализации. Особенностью конструкции является трехметровый холодный установочный наконечник и наличие соединительной муфты. Потребляет 15 Вт на погонный метр, нагреваясь до 65 градусов. Это позволяет поддерживать функционирование водопровода при морозах до -50.

Полупроводящая матрица надёжно защищена оболочкой из термопластичного эластомера. Оплётка из лужёной меди обеспечивает экранирование саморегулируюшегося провода, предотвращает механические повреждения. Конструкция герметична, соответствует стандартам пылевлагозащиты IP67. Может использовать для монтажа под теплоизоляцию.

Достоинства:

• Долговечная защитная оболочка;
• Хорошая эластичность упрощает установку;
• Качественная соединительная муфта;
• Привлекательная цена.

Недостатки:

• Не подходит для водопроводов с питьевой водой;
• Нет силового провода в комплекте.

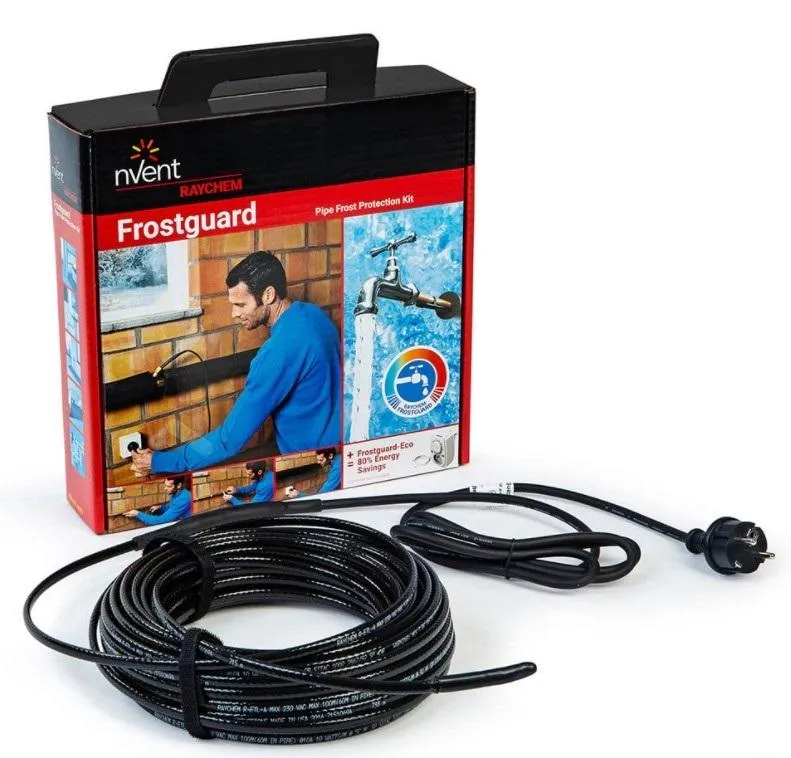

Raychem Frostguard

Кабельный саморегулирующися комплект американской компании изготовлен в заводских условиях. Это упрощает монтаж греющего кабеля, который можно установить самостоятельно, без привлечения специалистов. Предназначен для водопроводов с питьевой водой. Внешняя оболочка – фирменный фторполимер Halar, один из самых инертных материалов. Он не вступает в химические реакции, не влияет на вкус. Это подтверждается шведскими и российскими сертификатами.

Секция разработана для труб небольшого диаметра. Потребляемая мощность не превышает 10 Вт на погонный метр, что делает модель одним из самых экономичных в классе. Высокая эластичность позволяет уменьшить минимальный радиус изгиба до 10 мм. Благодаря этому система подходит для трубопроводов с изгибами.

Достоинства:

• Увеличенный ресурс;
• Хорошая комплектация;
• Высокий КПД;
• Можно устанавливать внутрь и поверх трубы;
• Нет необходимости в термостате.

Недостатки:

• Завышенная цена.

IndAstro Lite IndAstro Lite2

Универсальный греющий кабель для кровли производится российским предприятием ОКБ «Гамма», который выпускает системы электрообогрева для стратегических отраслей промышленности. Подходит для крыш разной конфигурации, на которых используется разный кровельный материал – металлочерепица, шинглас, натуральная черепица. Может эффективно нагревать желоба, карнизы, водосливные трубы.

Комплектуется прочной оплёткой, изготовленной из термостойкого эластомера, устойчивого к агрессивным веществам, ультрафиолетовому излучению. Потребляемая мощность от 12 до 40 Вт обеспечивает быстрый нагрев. Небольшое сопротивление в 19 Ом/км обеспечивает максимальную безопасность устройства. Качество продукции подтверждено международными сертификатами.

Достоинства:

• Минимальный срок службы 20 лет;
• Износоустойчивая оплётка;
• Подходит для теплиц, птицефабрик;
• Хорошая комплектация;
• Широкий выбор по длине.

Недостатки:

• Не обнаружены.

Foca

Нагревательный кабель немецкого бренда предназначен для защиты от замерзания водопроводов. Наличие инертной фторполимерной оболочки делает актуальным использование секций для обогрева труб с питьевой водой. Устанавливается внутрь трубопровода через тройник. Зажимная и уплотнительная втулка для сборки идут в комплекте поставки. Соединить эти детали в герметичную конструкцию помогает сальник из термостойкого эластомера.

Секция имеет концевую муфту, установочный провод для подключения к электросети. Хорошая эластичность делает простой установку в трубопроводах с изгибами. Сечение 8х5,4 мм упрощает монтаж в трубах с диаметром 25 мм. Потребляемая мощность 10 Вт делает комплект экономичным при продолжительной эксплуатации.

Достоинства:

• Надёжное экранирование;
• Точный отклик на изменение температуры среды;
• Минимальный радиус изгиба 26 мм;
• Хорошая комплектация.

Недостатки:

• Завышенная цена.

Phonix

Комплект из Германии предназначен для обогрева водопроводов, накопителей, резервуаров. Внешняя оболочная из фторопласта позволяет устанавливать внутрь труб, по которым идёт подача питьевой воды. Высокая износоустойчивость материала даёт возможность применять секцию для подогрева канализации. Для подключения используется установочная муфта, идущая в комплекте. Набор для герметизации включает сальник из маслоустойчивой резины.

Энергопотребление – 15 Вт на погонный метр. Этого достаточно для поддержания рабочей температуры поверхности в 60-65 градусов. Экранирование медной лужёной проволокой помогает увеличить срок службы, успешно противостоять механическим воздействиям. Для подключения к бытовой электросети есть провод с предустановленной евровилкой.

Достоинства:

• Можно устанавливать на поверхности трубопровода;
• Хорошая эластичность оболочки;
• Быстрый отклик матрицы;
• Низкое энергопотребление.

Недостатки:

• Не обнаружены.

Как выбрать саморегулирующийся греющий кабель

Эффективный принцип действия, безопасность и возможность экономно расходовать электроэнергию делают этот класс электрооборудования актуальным для разных сфер деятельности. При выборе стоит иметь на руках расчёт мощности, выполненный теплотехниками, учитывать вид термокабеля, метод его установки, рекомендуемую область применения.

Вид

Одним из главных критериев выбора является температура. Для организации кабельной системы обогрева бытовых трубопроводов лучше работать с низкотемпературными секциями. Сопротивление и сечение таких проводов позволяет нагреваться до 60-65 градусов. Подогревать водосливную систему дома, карниз крыши, террасу или дорожку, дверную коробку с рольставнями лучше с помощью среднетемпературных комплектов. Более мощный провод рекомендуется использовать в промышленных целях.

Метод установки

Выбор методики как подключить греющий кабель зависит от особенностей трубопровода и подогреваемой среды. Если нагревать питьевой водопровод секцией с оболочкой из инертного фторопласта, то можно использовать внутренний монтаж. Провод с защитой из ПВХ лучше применять для трубопроводов с технической водой. Без экранирования устанавливают только по внешней поверхности труб, дополнительно защищая слоем теплоизоляции. При организации кабельного обогрева карнизов, желобов используют самоклеющиеся алюминиевые ленты.

Сфера применения

Тепловой кабель используют в разных областях. При создании оборудования учитывают особенности внешнего воздействия. Провода для карнизов и желобов защищают от солнечного ультрафиолета. Греющий кабель для бетона должен выдерживать высокие механические воздействия и быть устойчивым к агрессивной щелочной среде. Для оборудования, предназначенного для обогрева резервуаров большого объёма, подбирают сопротивление, которое обеспечивает безопасную эксплуатацию большого по длине провода. По этим причинам для каждой сферы применения стоит подбирать специальный греющий термокабель.

Другие критерии

Одним из критериев выбора является мощность. Она должна быть оптимальной: нагревать до заданной температуры с минимальным расходом энергии. Для бытовых трубопроводов достаточно 10-15 Вт на метр. Карниз и водосливную систему лучше греть секциями мощностью 30-60 Вт. Греющий кабель для тёплого пола должен иметь показатели на уровне 100-150 Вт на кв.м., чтобы прогреть стяжку и финишное покрытие.

Вопрос-ответ

Почему не греет саморегулирующийся кабель?

Причиной может быть механическое повреждение, отсутствие контакта в вилке, низкое напряжение в электросети или некачественная заделка.

Как проверить греющий кабель для обогрева труб?

При покупке достаточно включить в сеть: большинство производителей выпускает готовые секции. Установленный кабель можно проверить с помощью мультиметра, которым измеряют сопротивление и сравнивают с паспортными данными. При этом учитывают температуру среды.

Как правильно обрезать саморегулирующийся греющий кабель?

Необходимо отрезать кусками, длина которых позволит пропускать ток с допустимой нагрузкой. Нельзя отрезать большие секции медных жил с небольшим сечением. Обрезанные куски обязательно муфтируют с помощью термоусадочных материалов.

ВыборЭксперта.ру рекомендует

Производители выпускают системы для решения разных задач. Секции для домашнего водопровода нельзя использовать для прогрева бетона. Команда VyborExperta.ru рекомендует следующие торговые марки с учётом сферы применения:

• xLayder Pipe EHL-30CR – для желобов и труб водосливной системы;
• Rexant 15MSR-PB – для обогрева счётчиков воды и вентилей;
• Обогрев Люкс Lite – для водопровода на даче;
• SRL 16-2 – поможет организовать подогрев резервуаров;
• Raychem Frostguard – выбор владельца загородного дома.

Все представленные в обзоре бренды достойны внимание строителей и владельцев недвижимости. Статус лучших греющих систем получили продукты с лучшими техническими характеристиками.

Как рассчитать нагрузку на кабель по сечению?

Расчет нагрузки на кабель по сечению можно выполнить следующим образом:

1. Определите мощность нагрузки, которую необходимо подключить к кабелю. Это может быть указано на нагрузочном устройстве, либо можно рассчитать по формуле P = U x I, где P — мощность в Ваттах, U — напряжение в Вольтах, I — ток в Амперах.

2. Рассчитайте ток, который будет потреблять нагрузка. Для этого воспользуйтесь формулой I = P / U.

3. Определите тип кабеля и его сечение. Сечение кабеля указывается в квадратных миллиметрах (мм²).

4. Найдите коэффициент, который учитывает условия эксплуатации кабеля (температуру окружающей среды, способ монтажа, группу горючести материала оболочки кабеля и т.д.). Этот коэффициент обычно указывается в технических характеристиках кабеля.

5. Рассчитайте допустимый ток на основе сечения кабеля и коэффициента условий эксплуатации. Допустимый ток указывается в Амперах.

6. Сравните допустимый ток с расчетным током, который был определен на втором шаге. Если расчетный ток меньше допустимого тока, то сечение кабеля выбрано правильно. Если расчетный ток больше допустимого тока, необходимо выбрать кабель с большим сечением.

Например, если необходимо подключить нагрузку мощностью 2000 Вт при напряжении 220 В, то ток, потребляемый нагрузкой, будет равен 9,09 Ампер. Если использовать кабель с медной жилой и сечением 2,5 мм², при условиях эксплуатации, указанных в технических характеристиках кабеля, допустимый ток будет около 20 Ампер. Это значит, что кабель с таким сечением подходит для данной нагрузки.
