Как же без электрических гофр обходились раньше

Современные методы укладки проводки или ее восстановления часто включают в себя дополнительное окутывание всех проводов защитной оболочкой. В данном контексте используется гофрированная трубка для кабеля, которая служит такой защитной оболочкой.

В этой статье мы разберемся, как подбираются защитные гофрированные трубы для кабеля в зависимости от их типов и целей, которые преследует монтажник.

• Назначение гофры
• Разновидности гофры Различия по конструкции
• Материалы
• Размеры гофротруб

• Монтаж гофры

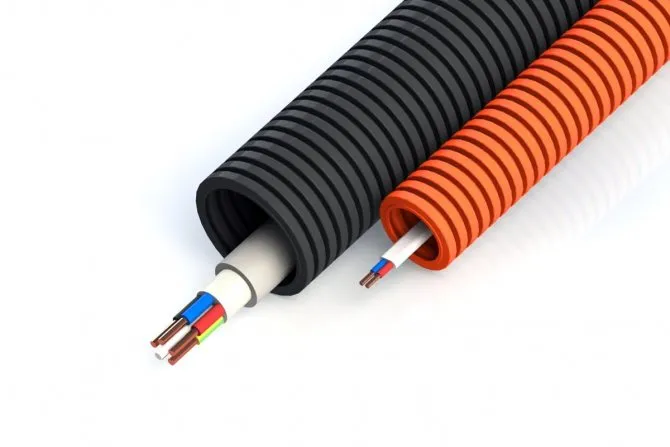

Назначение гофры для кабеля

Гофрированным шлангом может называться рукав из пластика или иного материала с ребрами жесткости.

Его используют в таких целях, как:

• повышение пожарной безопасности при работах на горючих перегородках;
• уменьшение силы сжатия (если гофру применяют для прокладки кабеля в бетонной стяжке);
• предотвращение механических повреждений кабеля;
• уменьшение влияния вредных факторов окружающей среды на наружную электропроводку;
• протяжка в один шланг нескольких проводов одинакового или разного сечения в зависимости от размера гофры;
• увеличение водонепроницаемости при подземном монтаже;
• облегчение повторной прокладки проводов с использованием на поворотах специальных муфт.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

• Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

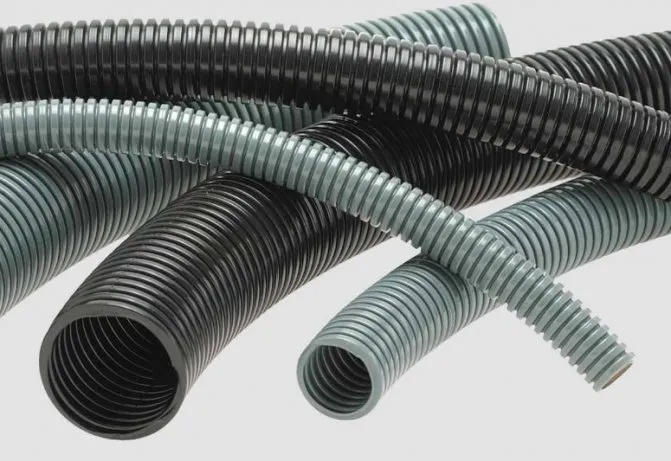

Конструктивные виды гофры

В зависимости от конструктивных особенностей гофру разделяют на 4 разновидности.

Легкая

Это трубка с самыми тонкими стенками, обеспечивающими наибольшую гибкость. Лучше всего использовать ее на длинных извилистых участках, под обшивкой из ГВЛ или фанеры. Из-за невысокой прочности она плохо защищает провод от ударов.

Средней плотности

Ее жесткость выше по сравнению с таковой у ребристого шланга предыдущего вида. Ее можно замуровывать в стены. Этот тип менее распространен, чем прочие, иначе зачем нужна гофра, которая плохо гнется и в то же время недостаточно защищает от механических повреждений, давления бетона. Если труба разрушается, то проложить в нее новый кабель будет невозможно.

Тяжелая

У нее самая большая толщина стенок, плохая подвижность. Ее укладывают в открытый грунт, в бетонную стяжку. Для прохождения поворотов покупают дополнительную фурнитуру – углы, тройники, муфты и т.п. Такая гофротруба защищает кабель от проникновения влаги и грязи.

Армированная

Самая прочная на разрыв, т.к. внутри нее имеется стальная сетка из проволоки. Лучше всего использовать армированную гофру для монтажа уличной или подземной электросети.

Правила монтажа

Если гофрированный шланг закрепляется открыто, для присоединения его к стене используют пластиковые клипсы. С помощью саморезов клипсы прикручивают из расчета 3-5 шт. на 1 м. Гофра вставляется в клипсы до щелчка.

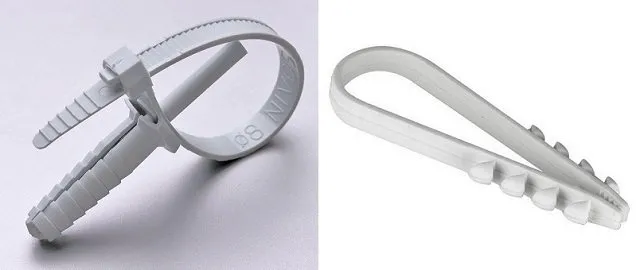

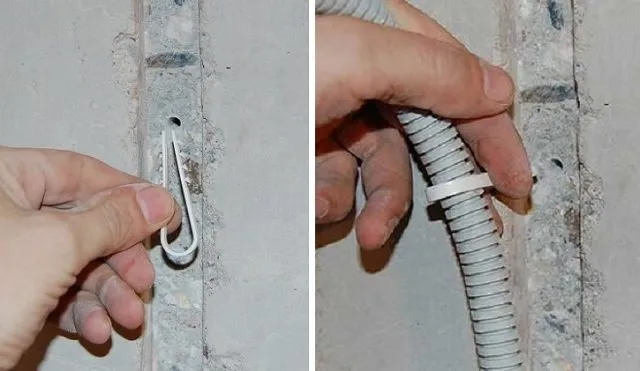

При закреплении гофры в штробе применяют пластиковые дюбель-стяжки. Иногда при отсутствии необходимого крепежа прибегают к самоделкам: из жести нарезают полоски нужного размера, в середине сверлят отверстие и вставляют саморез.

Перед прокладкой линии требуется тщательно проработать проект. Если гофра будет проложена неправильно, в нее просто не удастся затянуть кабель. Поэтому при проектировании за основу принимают следующие правила:

• Каждый участок не должен быть слишком длинным. 25 м – максимально допустимая длина.
• На один участок не допускается делать более 4 поворотов.

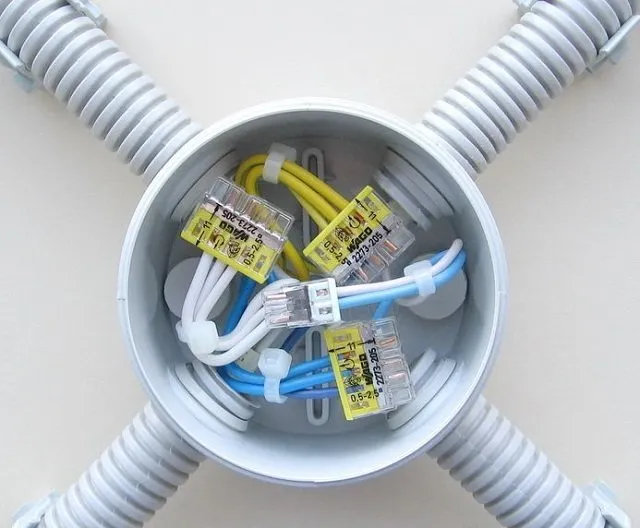

• От одного поворота до другого делается не менее 4 м прямого участка. Если условия прокладывания проводки требуют разместить два поворота ближе, лучше поставить распределительную коробку.
• Поворот делается на прямой или тупой угол, острые углы не допустимы. При этом, чем больше будет радиус поворота – тем лучше.

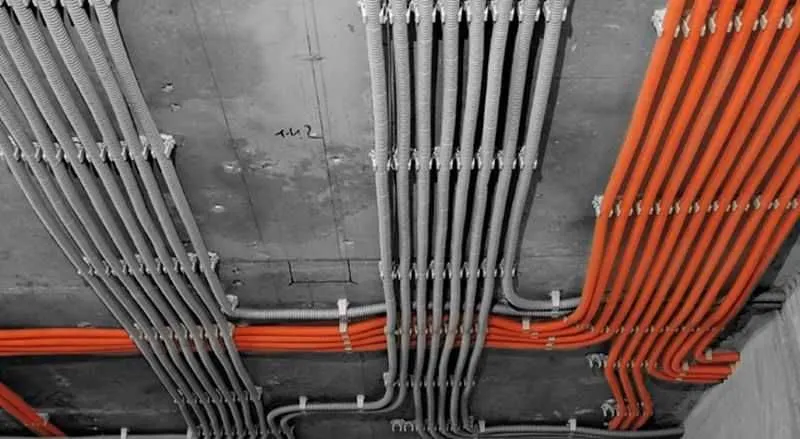

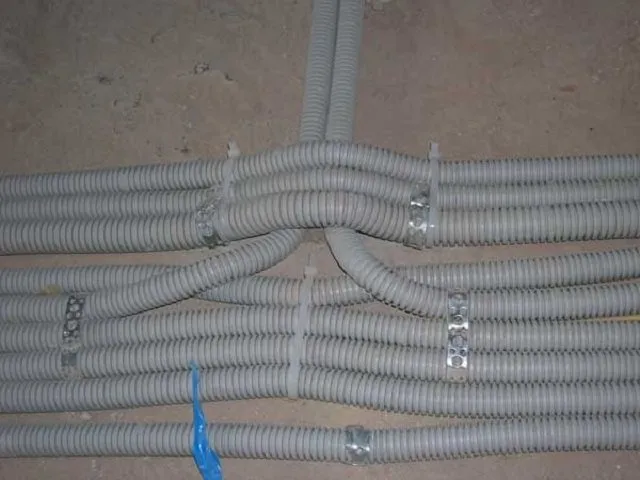

• Если от одного объекта до другого нужно проложить 2 и более линии, они кладутся параллельно, с расстоянием порядка 20 см от одного рукава до другого.

Пересечение трасс выполняется только под прямым углом. Это обеспечивает минимальную площадь наложения, и как следствие, снижает вредное воздействие магистралей друг на друга.

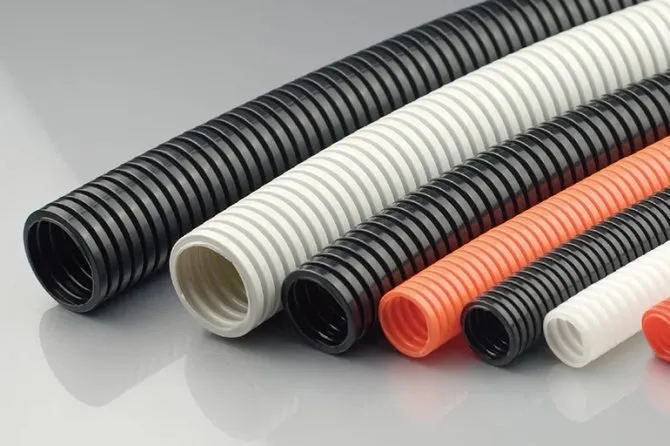

Материалы, используемые для изготовления гофры под кабель

При производстве гофротрубы применяют различные виды сырья.

Самые распространенные из них:

1. Полиэтилен высокого давления (ПВД). Самый горючий материал среди прочих, поэтому прокладывать провода в нем внутри легковоспламеняющихся конструкций не допускается. Монтаж надо вести в бетоне, стенах из кирпича, пеноблоков и т.п. Преимуществом будет широкий диапазон температур, которые труба выдерживает: -500…+900 °C.
2. Поливинилхлорид (ПВХ). Благодаря свойству самозатухания не поддерживает горения и является пожаробезопасным монтажным элементом. Подходит для создания электросетей внутри строительных конструкций, по перекрытиям и под полами, в стеновых штробах.
3. Полиэтилен низкого давления (ПНД). Универсальная гофра, подходящая по характеристикам для открытого и закрытого монтажа внутри помещений и на улице, в грунте.
4. Металл. Представляет собой стальной или алюминиевый ребристый шланг. Защищает кабель от нагрева, механических повреждений. Рекомендуется для укладки на улице.

Коротко о главном

Гофра под кабель применяется для защиты проводов под землёй, в помещении или на улице.

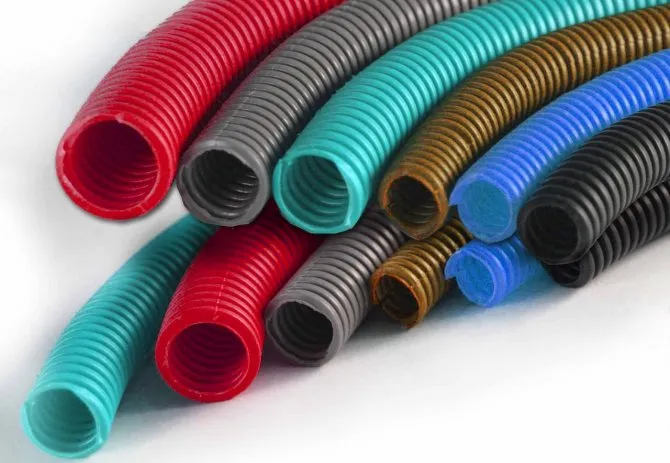

Гофротруба может быть синтетической, металлической, комбинированной.

Толстые гофротрубы используют для защиты проводов от внешних разрушающих воздействий, тонкие предохраняют от пыли и помогают организовывать пространство.

Монтаж гофрорукавов происходит с соблюдением определённых правил, с использованием специальных креплений. Некоторые параметры используемой гофры зафиксированы официальными стандартами.

Для правильного выбора нужного типа гофры для провода необходимо воспользоваться таблицей, в которой указаны количество и толщина проводов, также следует учесть некоторые другие важные факторы.

Оценок 0

Количество слоев и устойчивость к внешним воздействиям

Пластиковые рукава бывают однослойными разной толщины или двухслойными, с дополнительной защитной рубашкой.

Нельзя допускать применение гофрошлангов из ПВХ в местах, где присутствуют агрессивные вещества:

• растворители;
• нефтепродукты;
• альдегиды и т.п.

Такие соединения почти всегда есть в грунте больших населенных пунктов.

Поэтому для прокладки в земле лучше использовать гофру алюминиевую или изготовленную из ПНД.

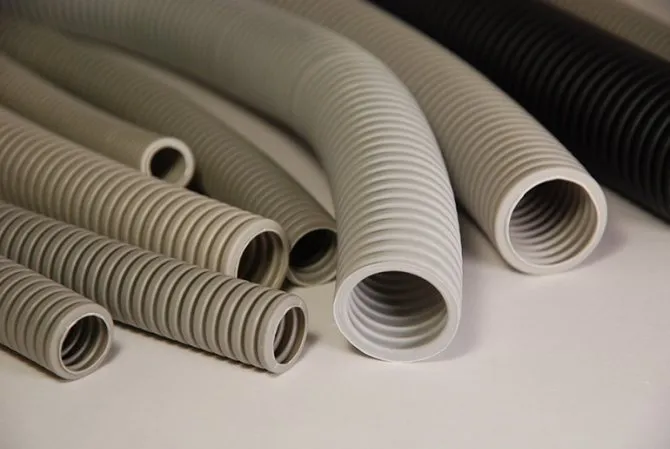

Размеры и диаметр гофры

Каждая разновидность шлангов для монтажа электропроводки с ребром жесткости включает несколько образцов с разным сечением.

ПВХ-гофра

Диаметры рукава из поливинилхлорида приведены в таблице:

Внутренний, мм	Наружный, мм
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6

Толщина стенки меняется от 5 мм до 15 мм.

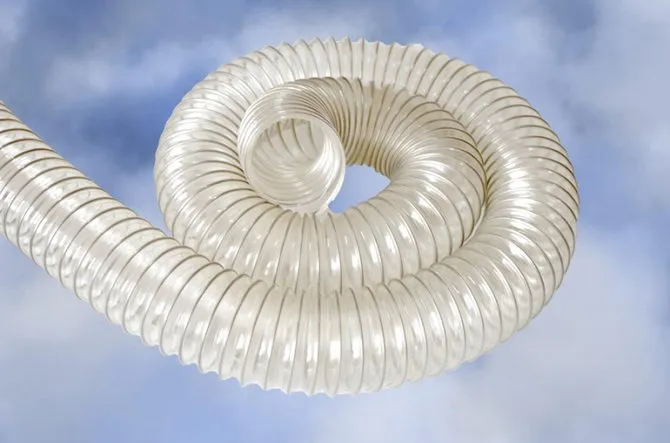

Армированный рукав

Усиленную гофротрубу для прокладки кабеля продают следующих сечений:

Наружное, мм	Внутреннее, мм
9,8	5,1
11	7,7
13,5	9,7
15,6	11,7
19	14,7
22	18
38	31,5
45	37,5
58	49,5
71,5	62,5
87,5	78

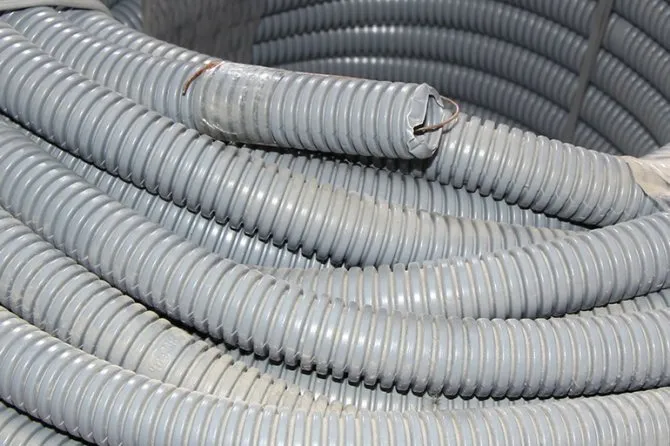

С зондом или без

Для удобного протягивания проводов внутри гофры в нее помещают стальную проволоку – зонд (протяжку).

Диаметры такого рукава представлены в таблице:

Снаружи, мм	Внутри, мм
16	10,7
20	14,1
25	18,3
32	24,5
40	31,5
50	39,6
63	50,6

Погрешность в размерах составляет ±0,4 мм.

Как выбрать размер гофротрубы

В большинстве случаев гофру подбирают в зависимости от потребителя, к которому ведет линия:

• до приборов освещения – 13 мм;
• до выключателей и розеток – 20 мм;
• между разветвительной коробкой и электрическим щитом – 25 мм;
• от одного электрощита до другого – 32 мм;
• в проходах между этажами, в стенах – 40 мм.

Слаботочные провода сигнализации, антенны, интернет и пр. требуют 25 мм.

В каждом случае желательно предусмотреть прокладку запасной линии на случай повреждения кабеля.

Рекомендации по проведению монтажных работ

В этом разделе будут рассмотрены некоторые нюансы, связанные с прокладкой проводки с заключением ее в гофрированную трубу. Это необходимо знать, чтобы упростить выполнение монтажных работ.

Укладка кабеля в гофру

Не возникнет особых проблем при размещении кабеля в трубе, оснащенной струной-протяжкой. Конец провода (связанного пучка проводов) просто надежно скручивается с одним из концов протяжки. Затем этот соединительный узел плотно обматывается изолентой, получился «обтекатель», который не станет цепляться за неровности канала гофры. После этого, желательно – на прямом участке, необходимо аккуратно, без рывков, вытягивать проволоку протяжки с другой стороны трубы до тех пор, пока из отверстия не покажется кабель. И далее останется только закрепить провода к гофре изолентой как с одного, так и с другого конца трубки, чтобы они снова не «нырнули» внутрь при проведении монтажных работ.

Если же приобретена гофра без протяжки, то укладку в нее кабеля лучше всего осуществлять с помощником, при этом соблюдая следующие нюансы:

• В случае протягивания в гофрированную изоляцию нескольких кабелей, их необходимо по всей длине сложить вместе и скрепить кольцами изоленты через каждые 400÷500 мм. Если кабели недостаточно жесткие, то их фиксацию следует производить даже с шагом в 300 мм.
• Конец одного или нескольких кабелей, которым они будут просовываться в трубу, необходимо обмотать примерно на 100÷120 мм изолентой. Так проще будет преодолевать препятствия внутри гофры.
• Если кабель очень гибкий, то сначала в трубу на всю ее длину протягивается жесткая проволока, то есть, по сути, делается та же протяжка. Затем к ее концу закрепляется кабель, и далее – по уже рассмотренной схеме.

Если же производится монтаж значительных по длине участков проводки, например, в условиях улицы, то такой способ вряд ли применим. То есть лучшим вариантом будет сначала уложить кабель в гофру, а затем уже закреплять ее, например, на растянутом тросе.

Как крепятся гофрированные трубы с проводкой?

В различных условиях монтаж гофрированной трубы производится различными способами.

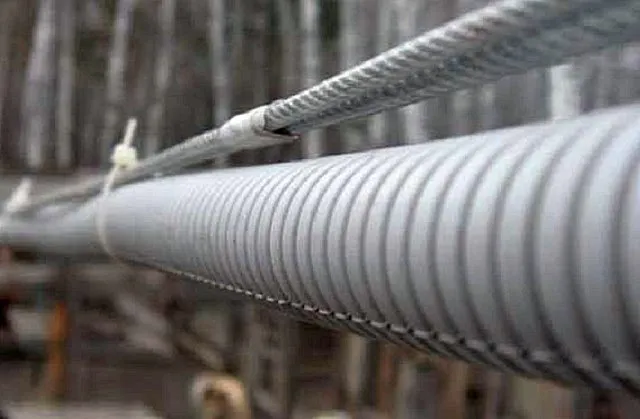

• При обустройстве внешней проводки, протянутой «по воздуху» в отдельное строение, гофра чаще всего закрепляется на растянутом между зданиями тросе с помощью пластиковых хомутов-зятяжек. Ими очень удобно пользоваться, и они на первых порах надежно удерживают гофротрубку вместе с кабелем. Однако, под влиянием внешних факторов (влага, ультрафиолет, изменение температур) пластиковые хомуты ослабевают и трескаются, теряя свои удерживающие способности. Приходится их менять на новые, или же изначально использовать иные способы крепления, например, с помощью скрученных их полосок жести хомутов.

Несмотря на то что на иллюстрации представлена серая гофра ПВХ, лучшим вариантом для улицы будет использование трубки из полиамида (темно-серая), полипропиленовой (синяя), металлической или металло-полимерной гофры. Эти варианты изделий показывают более высокую устойчивость к агрессивному атмосферному воздействию и перепадам температур.

Цены на гофрированную трубу

труба гофрированная

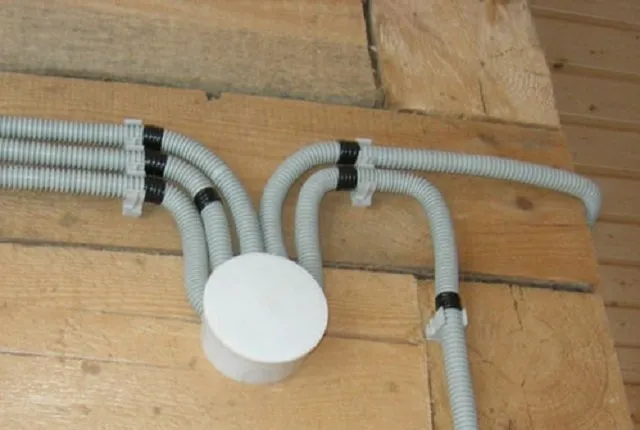

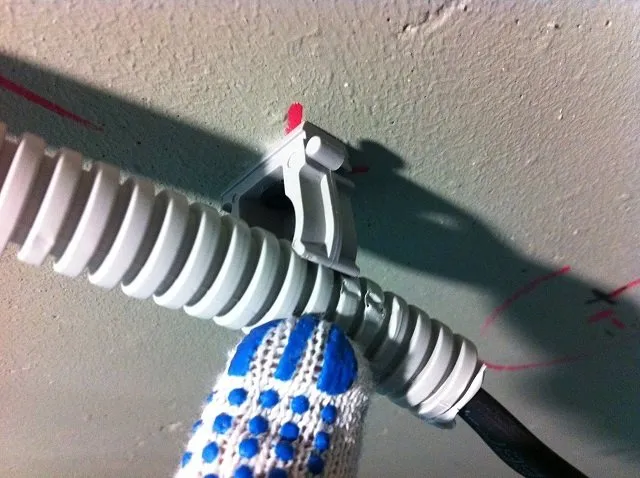

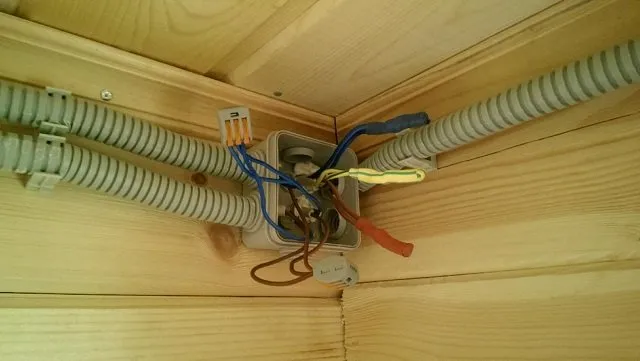

• Если проводку предполагается проложить наружным способом, закрепив на стене или потолке, то для этой цели часто используются специальные клипсы, изготовленные из пластика. Такие крепежные элементы подбираются под диаметр гофрированной трубы. Клипсы могут быть закреплены к поверхности саморезами или же дюбелями. Вид крепления зависит от материала стены или потока. Клипсы устанавливаются с шагом 400÷500 мм.

Когда клипсы будут закреплены на поверхности, в них поочередно заводится гофрированная трубка и прижимается до щелчка.

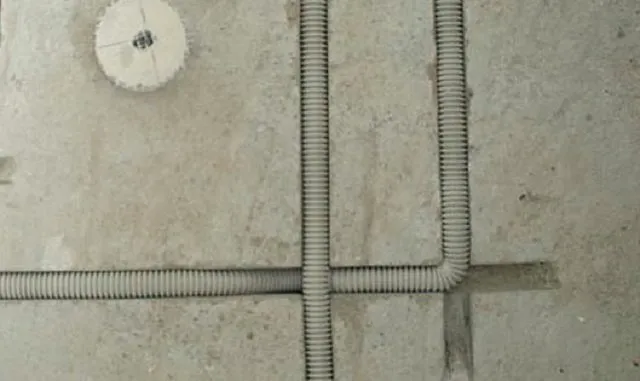

• Если проводку планируется вмуровать в стены, то под прокладку гофры в поверхности вырезаются УШМ («болгаркой») или (и) перфоратором каналы-штрабы. Крепление гофрированной трубки в штрабах осуществляется специальными пластиковыми дюбель-шпильками или дюбель-хомутами.

Если используется хомут, то по центру штрабы в нужном месте сверлится отверстие, в которое вбивается дюбель. Затем устанавливается труба и фиксируется хомутом-затяжкой.

В другом варианте — после сверления отверстий укладывается гофра, на нее надеваются шпильки, концы которых самопроизвольно соединяются. И остается только аккуратно вставить (подбить) эти сложенные концы в отверстие. Понятно, что дюбель-шпильки, в отличие от более универсального хомута-затяжки, необходимо подбирать по диаметру гофрированной трубы.

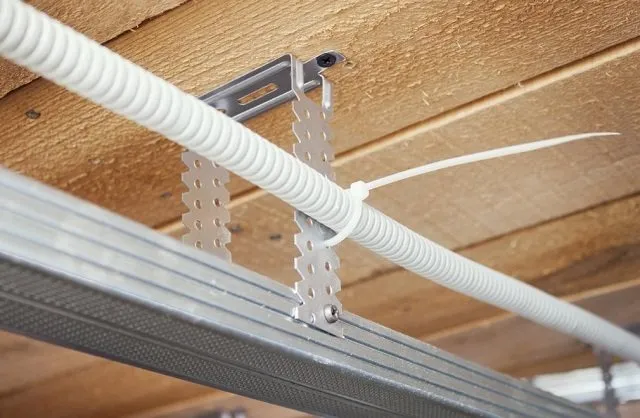

• В случае если проводка будет скрываться подвесным потолком, то гофру фиксируют на подвесах, удерживающих металлические профили.

Разрабатывая схему прокладки электрической проводки, необходимо учитывать некоторые рекомендации, которые упростят работу:

• Электрическая проводка должна иметь только плавные повороты, особенно в тех случаях, когда планируется кабель монтировать в уже закрепленную гофрированную трубу. Если же трубу устанавливают вместе с кабелем, наличие плавных поворотов позволит, в случае необходимости, произвести замену поврежденной проводки. Для этого поврежденный кабель обесточивается и вытягивается из гофры, с одновременным заводом нового.
• Длина участков между подключаемыми точками или коробками не должна превышать 20÷25 метров, при этом в трассе может быть не более четырех поворотов.

• Между двумя поворотами должно быть расстояние не менее 3÷5 метров. Если существует необходимость сократить этот отрезок между поворотами, то рекомендуется установить распределительную коробку и изменить направление кабеля с помощью нее.

• Угол поворота гофры вместе с кабелем не должен быть меньше 90 градусов, но лучше, если он будет больше.
• В случае если предполагается проложить электропроводку с высокой нагрузкой рядом с кабелями с небольшим напряжением, то их располагают в разных гофротрубах, которые монтируются на расстоянии не менее 20 мм друг от друга. Их пересечение может проходить только под прямым углом.

Эти рекомендации касаются прокладывания электрической проводки внутри помещений, в уличных условиях путем подвешивания ее на тросе, а также подземного варианта. Прокладывая длинную трассу, следует предусматривать возможность замены кабеля, проходящего в гофре, а для этого следует соблюдать перечисленные выше правила.

Сложности при использовании гофры

Решив использовать в качестве изоляции гофрированную трубу, придется столкнуться с некоторыми трудностями, которые следует учитывать, приступая к работе:

• Штрабление стен. Этот процесс придется осуществить в тех случаях, когда необходимо сделать скрытую проводку. Именно с ним могут быть связаны основные сложности. Во-первых, если этот процесс будет доверен для выполнения мастеру, то это приведет к значительному удорожанию работы. Кстати сказать, собственники жилья должны знать, что штрабление несущих внешних стен вообще запрещено. При прокладывании каналов во внутренних стенах, важно следить, чтобы не была нарушена целостность арматуры.

Если обустройство каналов будет осуществляться самостоятельно, то на удорожание оно никак не повлияет, но займет немало времени и сил. Каналы должны иметь размер 20×20 мм, причем этот размер подходит для скрытой проводки, прокладываемой как в гофре диаметром в 16 мм, так и без нее.

• Сверление бетонных стен. Для этого процесса придется приглашать специалиста со специальным оборудованием, и эта работа также обойдется недешево. Однако, в одно сквозное отверстие диаметром в 32 мм, просверленное в стене, можно пропустить четыре — пять кабелей без гофры. Если же кабель будет заключен в трубку, то отверстий потребуется больше, а значит и цена на монтаж увеличится. Конечно же, можно просверлить одно отверстие большого диаметра для проведения через него несколько гофрированных труб, но в этом случае, значительно пострадает звукоизоляция комнат. Увеличение стоимости из-за сквозного сверления при обустройстве электропроводки может составить до 25÷30 % от общей стоимости работ.
• Неизбежно удорожание работ по проведению проводки из-за приобретения:

— самих гофрированных труб;

— крепежных элементов;

— распределительных коробок, которых потребуется больше, чем при прокладке кабеля без изоляции.

Как уже говорилось, количество проводов (кабелей) в гофре – ограничено. При прокладке проводки без гофры в коробку, получается, модно завести большее количество кабелей. Если же используется изоляционная трубка, для большего количества кабелей придется приобретать гофру большего диаметра или увеличивать количество коробок.

То есть этот вопрос при проектировании проводки требует тщательного продумывания.

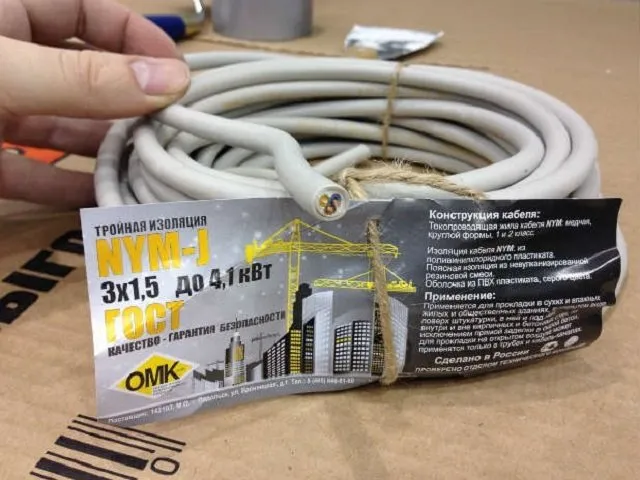

Необходимо отметить, что многие электрики и собственники жилья, отказываясь от гофрированной трубки, отдают предпочтение надежным, оснащенным высококачественной изоляцией кабелям NYM или ВВГнг. Такие линии, действительно, вполне могут прокладываться и без гофры. Правда, стоимость подобной кабельной продукции – тоже весьма немалая.

Так что повсеместное использование гофры для электропроводки все же остается весьма спорным вопросом. Некоторые ее защитные качества многие специалисты считают явно преувеличенными. Яростные дебаты по этим вопросам – не редкость на страницах интернет-форумов. Для примера – предлагаем посмотреть весьма содержательный видеосюжет, у котором его автор высказывает и обосновывает свое мнение по поводу гофрированных оболочек для домашней электропроводки.

Как проложить провод в гофру

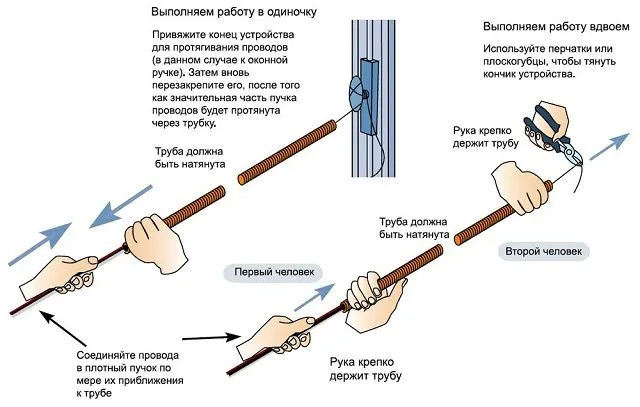

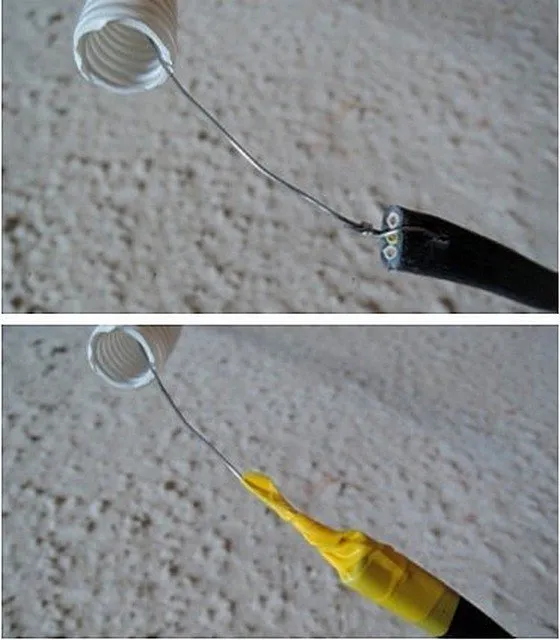

Чтобы протянуть сквозь гофрорукав один или несколько кабелей, нужно соединить их в жгут при помощи изоленты или пластмассовой стяжки. Если в шланге нет зонда, протащить через него жесткую стальную проволоку.

Далее произвести такие действия:

1. Откусить пассатижами небольшой кусок от протяжки.
2. Намотать его в нескольких местах на пучок проводов.
3. Обжать место скрутки пассатижами так, чтобы получилась ровная поверхность.
4. Положить параллельно жгуту свободный конец зонда.
5. Соединить их и плотно обмотать изолентой.

Если необходимо протащить 1 кабель, то его оболочку прокалывают шилом, а сквозь отверстие пропускают зонд. Затем загибают его так, чтобы получился крючок, делают скрутку и фиксируют изоляционным скотчем.

Что это такое

Гофрированная трубка для электропроводки является гибким изделием, который имеет упругий тип деформации. Оснащена гибкой трубкой, обвитой при помощи тонкой металлической многослойной проволокой.

Самым главным гофрированным элементом является подвижное соединение нескольких трубок воедино при помощи приемного глушительного патрубка.

Средняя стоимость гофротруб для проводки

Цены на гофру для укладки проводов таковы:

• негорючая ПВХ с протяжкой и степенью защиты IP 55 диаметром 16 мм – 9 руб. за 1 м;
• самозатухающая ПНД для использования в штробах и на улице сечением 16 мм – 15 руб. за 1 м;
• ПВХ 25 мм для внутренних работ в бухте 50 м – 10 руб. за 1 м;
• ПНД-25 – 16 руб. за 1 м;
• ПВХ-32 – 18 руб. за 1 м и т.д.

Узнать стоимость всех разновидностей рукава можно на сайтах производителей и продавцов, а также в магазинах и на строительных рынках.

Видео описание

Лайфхак для разметки трассы, показан в этом видео:

• при невозможности сделать нужное расстояние между поворотами электротрассы следует установить вместо этого распределительный щит (коробку) и ревизионный люк;
• для установки скрытой проводки в стенах предварительно выдалбливаются штробы необходимой глубины (она должна соответствовать диаметру гофротрубы);
• между двумя соседними гофрорукавами не должно быть менее 20 см, при необходимости пересечения следует всегда соблюдать прямой угол.

Это важно! Чтобы правильно и надёжно закрепить гофру, нужно прислонить её к специальной, заранее закреплённой клипсе и нажимать, пока не раздастся характерный щелчок.

Соединения двух разных кусков гофры производится с помощью специальных муфт, поворотников или тройников. При необходимости защитить провода от воды на гофру надеваются специальные заглушки с небольшими прорезями.

Чтобы осуществить монтаж гофры для электропроводки с протяжкой, то есть закрытым способом, нужно:

• Отмерить и отрезать нужную длину гофрорукава и проследить, чтобы он был натянут.
• Закрепить протяжку так, чтобы она не зашла в глубину трубы.

Можно ли проводить кабель без гофры?

Технически возможно проводить кабель без гофры, но это не рекомендуется из соображений безопасности и надежности. Гофрированная труба или гофра — это защитная оболочка, которая защищает кабель от механических повреждений, влаги, пыли, грязи и других внешних воздействий.

Если кабель не защищен гофрой, он может быть подвержен повреждениям при установке, эксплуатации или ремонте электрической системы. Кроме того, кабель без гофры может создавать риск поражения электрическим током, особенно если он проходит через места, где есть возможность контакта с людьми или животными.

Поэтому рекомендуется всегда использовать гофрированную трубу или гофру для проведения кабеля, особенно если он будет проходить в местах с большим риском повреждений или контакта с людьми.

Видео. ⚠ Какие провода и кабели я использую для своих объектов! #Реальный_электрик
