Водопровод в бане: зимний монтаж и разводка своими руками

Существует множество разнообразных способов организации водопровода в бане, начиная от традиционной резиновой временки, проложенной по проволоке между зданиями, и заканчивая сложной автоматизированной системой с саморегулированием температуры и автоматическим сливом. Реализация водопровода в бане может быть осуществлена через разнообразные подходы и технические решения.

Простой зимний водопровод в баню

Воздушная прокладка временного водопровода в бане допускается только при условии утепления и регулярного постоянного пользования парилкой и водой. Но даже в теплом климате субтропиков Сочи зимой случаются морозы, поэтому рано или поздно, но такой водопровод перемерзнет. Поэтому все наземные и воздушные варианты можно использовать только летом, а для зимней дачи водопровод потребуется укладывать в грунт.

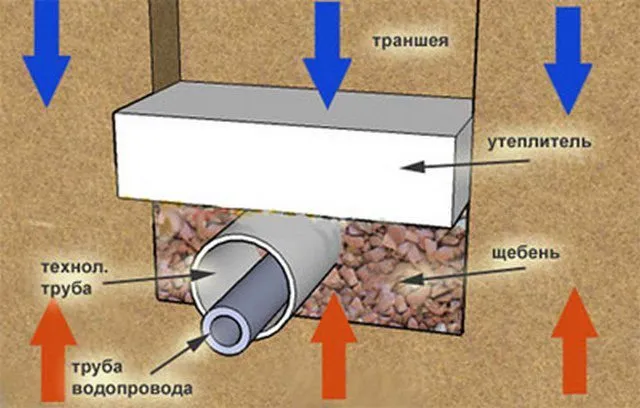

Укладка трубы в сухой грунт

Первое, на что необходимо обратить внимание, перед тем как провести воду в баню, это уровень грунтовой воды-верховодки. Наиболее древний и проверенный способ прокладки водопровода для парилки безо всяких лишних премудростей и ухищрений требует выполнения двух условий:

• Максимально сухой и плотный грунт, с низким уровнем поверхностных вод;
• Трубы для водопровода в баню должны быть только из полиэтилена, никакого полихлорвинила или полипропилена.

Уложенная на глубину не менее 50 см полиэтиленовая водопроводная труба оказывается достаточно гибкой и эластичной, чтобы выдержать давление замерзшей воды без повреждений. Единственным уязвимым местом в водопроводе для бани остаются детали металлической арматуры – краны и сгоны, с помощью которых традиционно соединяют отдельные ветки системы водоснабжения.

Если после закрытия бани в трубах остается воды менее ¼ от внутреннего объема, то зимний водопровод из полиэтилена можно стыковать любым доступным способом, но при этом саму магистраль утепляют пенополистиролом.

Особенности накопителей

Как выше отмечалось, для поддержания стабильного давления воды в системе и обеспечения резервного объема применяется такой важный элемент, как накопительная система. По сути она представляет собой емкость, в которой постоянно поддерживается необходимый уровень жидкости. Этот объем контролируется датчиками, и при снижении уровня ниже нормы включается насос для его пополнения. При такой системе отсутствует необходимость запуска установки при любом открывании крана, устраняется опасность гидравлического удара на запорные элементы.

Накопительная система может использоваться двух типов: накопительные баки и гидроаккумулятор. В первом варианте, устанавливается отдельная емкость, причем на таком возвышении, чтобы вода могла поступать самотеком к точке потребления. Объем емкости выбирается с учетом потребности парилки и моечного отделения при неожиданном отключении электроэнергии. В баке монтируется реле уровня, которое в зависимости от фактического уровня жидкости запускает или останавливает установку. Такая система более характерна при откачке воды при помощи глубинных насосов.

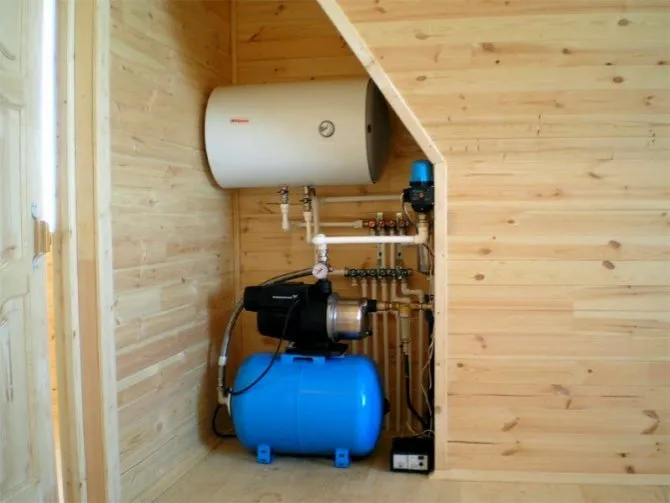

Большую популярность приобрели гидроаккумуляторы, которыми, как правило, комплектуются стандартные насосные станции для водоснабжения. Они представляют собой небольшую емкость, в задачу которой входит в основном поддержание нужного давления в системе. На выходе устройства имеется реле давления, отрегулированное так, что при снижении давления до 1,2-1,4 атм включается насос, а при достижении 2,8-3 атм — отключается.

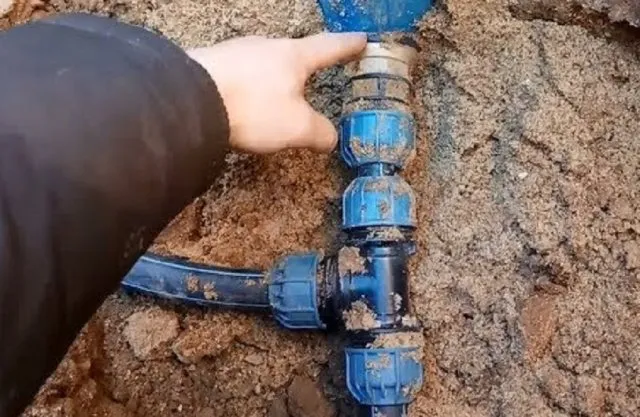

Труба зимнего водопровода с клапаном

Для местности, где бывают морозы более -20оС зимой, водопровод в бане без отопления можно просто дооборудовать диффузионным сливным клапаном. Процесс обустройства клапанного слива выглядит следующим образом:

• Под полиэтиленовой трубой водопровода, в удобном месте, можно даже в помещении бани, пробивается в грунте мини-скважина на глубину промерзания плюс 50-60 см. Диаметр пробитого отверстия чуть больше диаметра водопроводной трубы;
• В зоне над мини-скважиной в полиэтиленовую магистраль впаивают U-образное колено, тоже пластиковое. В нижней точке колена врезают штуцер, на который и одевают сливную пластиковую трубу, длиной, равной глубине мини-скважины;
• На конец сливной трубки одевают чехол из плотного геотекстиля. Внутрь мини-скважины засыпают небольшое количество песка, чтобы торец сливной трубы, подключенный к колену водопровода, слегка упирался в песчаную подушку.

Совет! Перед тем как сделать скважину для воды в бане, нужно будет провести небольшую разведку глубины залегания водяных пластов. Иначе вместо слива в грунт можно попасть на подземный ключ, и тогда вся выполненная работа и усилия будут напрасными.

Понятно, что при работе под давлением часть воды, идущей по пластиковой трубе водопровода, попадет в грунт. Но это будет совсем небольшое количество, не более 20-25 л в течение целого дня активного пользования баней. После того как вентиль на входе будет перекрыт, вся оставшаяся в трубе зимнего водопровода влага начнет стекать в колено. Через 20-30 минут вода начнет замерзать, расширяться и выдавливать излишки в грунт. Никаких негативных последствий для водопровода бани не наступает.

Откуда может быть брать воду

Источник поставки воды – база всей системы водообеспечения. Водоносные слои может быть поделить на такие главные категории:

• Верхний водяной слой – на глубине около 4 метров, огромное заполнение достигается по окончании осадков или весной, при таянии снега, уровень свойства воды-техническое, для питья и изготовка еды не годится;
• Подземные воды –слой заполнен водой постоянно, глубина прохождения воды – 10 –двадцать метров;
• Артезианская вода – находится между пластами, достаточно нередко под напором, незапятнанная вода, расположенная на глубине около пятидесяти метров.

Брать воду для водообеспечения бани может быть в ординарном колодце, абиссинском колодце, артезианской скважине, фильтровой скважине.

Колодец – экономный вариант, легкая конструкция. Глубина колодцев добивается 20 метров, зависимо от пролегания слоев воды. Плюсами данного варианта может быть именовать:

• Простота в применении;
• Низкая цена возведения;
• Долговечность работы;
• Неизменная подача воды.

Минусы колодца в последующем:

• Высочайшая возможность попадания посторонних предметов и представителей животного мира;
• Небольшой количество воды;
• Опасность загрязнения верховодным слоем;
• Испытывает недочет в очищении и обработке дезсредствами;
• Имеется возможность заиливания.

Абиссинский колодец – источник глубиной от 4 до пятнадцати метров. Преимуществами данного варианта следует именовать такие моменты:

• Данная конструкция может быть воздвигнута в подвале;
• Быстрота в сооружении;
• Просто восстанавливается;
• Временами нет необходимости в установке фильтра;
• Сооружение герметичное, защищенное от попадания посторонних предметов;
• Срок внедрения добивается до 30 лет;
• Высочайшая производительность.

Недочеты сооружения в последующем:

• Достаточно нередко тяжело подобрать насос;
• Большой риск заиливания;
• Сделать конструкцию для того чтоб рода может быть не на каждом грунте;
• При подключении нескольких точек употребления воды в один миг существенно миниатюризируется напор.

Фильтровая скважина, почти всегда, добивается глубины менее 20 5 метров. Пробурить такую скважину экономно наименее накладно, чем артезианскую, но она будет работать менее 2-ух 10-ов лет. Сильными сторонами такой конструкции может быть именовать:

• Неплохой состав воды;
• Легкость возведения;
• Скорость возведения.
• Минусами фильтровой скважины имеется такие моменты:
• Необходимо систематически прокачивать воду;
• Низкая отдача воды зимний период.

Артезианская скважина- очень глубочайшая, может быть около пятидесяти метров. Бурение востребует больших издержек, так как нужна особенная техника. Но уровень свойства воды и долговечность сооружения перекроет все издержки. Преимуществами скважины может быть именовать такие аспекты:

• Неизменный уровень воды;
• Защищена от сторонних предметов и организмов;
• Может обхватывать пара домов;
• Длительный срок эксплуатации;
• Не заиливается в протяжении неиспользования.
• Но следует сказать и о недочетах:
• Для бурения необходимы разрешительные документы;
• Уровень свойства воды может быть плохимический в следствии перенасыщения некими элементами;
• Накладность.

В случае если имеется возможность выбора, определяйтесь, какой источник воды нужен как раз для вас.

Материал для разных частей водопровода в бане

Зачастую, перед тем как строить зимний водопровод в бане своими руками, возникает проблема выбора подходящего материала труб. Ответ на вопрос не столь очевиден, как может показаться. Например, для разводки воды в бане для душа помывочного отделения идеально подходят полипропиленовые трубы №25. Пластик легко паять и прокладывать в самых труднодоступных местах, поэтому большую часть водопровода в бане выполняют именно из полипропилена.

Для зимнего водопровода, проложенного в грунте между колодцем и зданием бани, полипропиленовые трубы приходится серьезно утеплять и оборудовать обогревом. Если вода будет регулярно замерзать внутри емкости из полипропилена, то через 20-25 циклов замораживания — размораживания на участках сварки появятся трещины, и через пару лет баня останется без водопровода. Лучше сразу заменить их полиэтиленом, обладающим потрясающей пластичностью даже при -50оС.

Внутри бани пластик можно использовать без ограничений. При закрытом вентиле подачи воды и открытых кранах вода в любом случае сойдет в нижнюю точку водопровода, которую, как правило, оборудуют линией сброса жидкости. Исключением является переход от коллектора водопровода к кранам и баку для горячей воды внутри парилки. Эту часть водяной магистрали в бане изготавливают из полудюймовой стальной трубы.

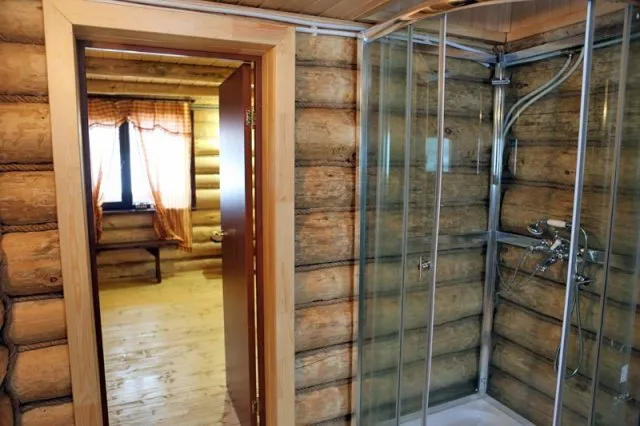

Разводка труб внутри бани

Один из типовых вариантов укладки труб в помещении приведен на схеме ниже.

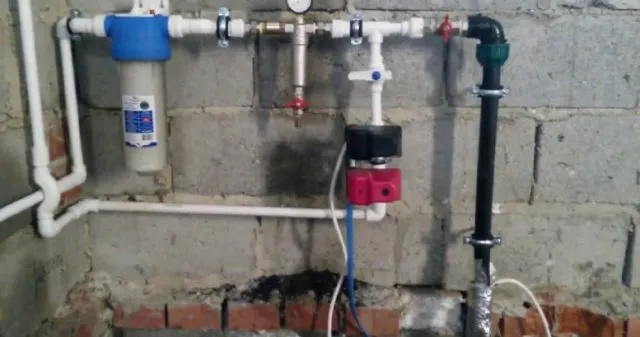

Вода заходит вовнутрь здания через пол или стену предбанника. Здесь же располагаются грязевой фильтр, кран слива воды из накопительного бака, обычно поднятого на чердак постройки. В конструкции водопровода предусмотрено три независимых системы слива:

• Из накопительной емкости;
• Из холодного контура бойлера;
• Слив из горячего контура, соединенного с теплообменником печи.

Несмотря на кажущуюся сложность, схема достаточно проста и эффективна в работе. После глушения топки печи избыточное давление пара выдавит воду и из бойлера, и из водяного накопителя. Сливные краны, расположенные под черновым полом в бане, оставляют открытыми, что обеспечивает относительно полный выход жидкости из водопровода за короткий срок.

Наиболее распространенные схемы подключения труб в бане

Кроме материала и климатических условий, для прокладки зимнего водопровода потребуется учесть способ подачи воды для бани. Как правило, воду для парилки и помывочного отделения на даче можно подвести тремя способами:

• От централизованной системы водоснабжения;
• От скважины, пробуренной на удалении в 15-20 м от бани;
• Забирать воду из колодца, расположенного на небольшом удалении от здания бани.

Подключение зимнего водопровода для бани во всех случаях несколько отличается от системы водоснабжения дачи или жилого дома из-за отсутствия постоянного отопления помещения. Наиболее сложным считается подключение зимнего водопровода к централизованной линии водоснабжения дачного поселка.

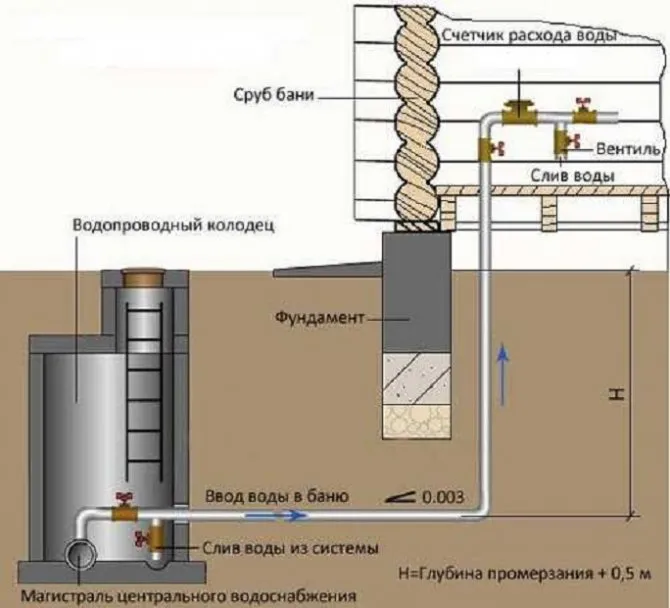

Схема подключения труб к бане и к магистрали

Если использовать водопроводные трубы из полиэтилена, то можно особо не опасаться за их целостность. Пластик выдержит любое замораживание. Сложнее дело обстоит с вентилем и фильтром, с помощью которых водопроводная труба подключена к центральной магистрали.

В этом случае единственным технически грамотным решением является строительство кессона или колодца, как на схеме.

Если баней пользуются раз в неделю, и рядом нет жилого, постоянно отапливаемого помещения, то без обустройства кессона просто не обойтись. Существует немало схем с обогревом зимнего водопровода, но их надежность оставляет желать лучшего. Особенно в ситуации, когда баня находится далеко за городом, куда хозяева выбираются зимой раз в неделю, или постоянно возникают перебои с электроснабжением.

В системе водопровода потребуется установить два сливных крана:

• Один непосредственно после входного вентиля;
• Второй – в нижней точке водопровода внутри бани.

После завершения парных процедур приходится опускаться в колодец, перекрывать воду на входе в водопровод и открывать дренажный кран. Но пока не открыт сливной кран-клапан внутри бани, вода не уйдет из системы. Нужно подняться в помещение и разблокировать его. Давление воздуха в магистрали выровняется, и остатки влаги, а это примерно 10 л воды, стекут в пластиковую емкость в колодце.

Строительство зимой

Есть разница, когда строиться. Если собираетесь делать ленточный или плитный фундамент, лучше сделать это в теплое время года.

Также есть ограничения на строительство бани зимой из некоторых материалов, в частности, не рекомендуется строиться в это время года из блочного материала – кирпича или блоков пенобетонов.

Причина в том, что цементный раствор на морозе и класть неудобно, и последствия будут печальные: вода застынет уже при нуле градусов, зимой такая и ниже держится долго. Если цемент застынет со льдом внутри, то потом лед растает, а пустоты от него останутся. Кладка будет разрушаться. К тому же шов, сделанный на морозе плохо сцеплен с блоками.

Но есть решения! Строители решают проблему так: либо добавляют в раствор добавки, которые снижают температуру замерзания воды, либо подогревают раствор, либо подогревают либо в швы вставляются электроды, которые при включении в сеть выделяют тепло, подогревая швы.

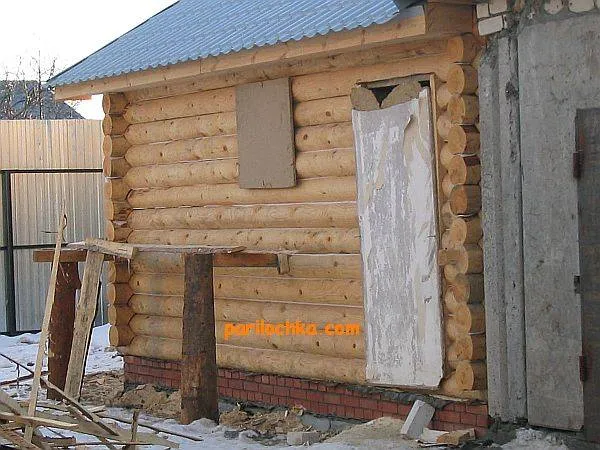

Сруб

Еще один стеновой материал – кругляк или брус. Срубы ставятся в любое время года, однако поставленный зимой сруб бани из зимнего леса буквально оброс легендами.

Легенда первая гласит, что зимой прекращается сокодвижение и поэтому(!) воды в стволах деревьев становится меньше. Ну, это полуправда. Сокодвижение действительно прекращается или сильно замедляется. Но куда же деваются соки? Неужели испаряются? Нет, они остаются в стволе до весны. Зимние стволы тяжелее летних – именно за счет влаги.

Легенда вторая рассказывает о том, что наши предки рубили лес зимой именно по причине его большей пригодности для строительства, чем летнего. Факт есть факт, однако для крестьянина большое значение имело и то, каким образом вывозить древесину из леса – все-таки по снегу тащить бревно полегче будет, чем по летней просеке. Да и дел садово-огородно-полевых зимой меньше.

СОВЕТ! Хотите более-менее просушенные бревна? Берите с собой прибор для измерения влажности и начинайте объезжать фирмы, торгующие бревнами. Не слушайте байки про время заготовки, верьте только своим глазам.

Влагомер

Можно ли строить баню зимой из бруса

Да, можно строить зимой баню из бруса. Не фундамент заливать, а именно собирать коробку.

И снова – причины тому вовсе не в том, что морозы высушивают древесину. Есть определенные выгоды совершенно другого рода в том, чтобы ставить баню зимой. Например, в это время года проще договориться с приличной бригадой, которая летом будет нарасхват.

ВАЖНО! Но спецы должны быть реальными профессионалами, потому что для них работа с промороженными бревнами сложнее, чем с обычными.

Второй важный момент – это то, что грибы зимой спят, как медведи. Для их развития тепло нужно не меньше, чем влага и воздух. Но обработать бревна антисептиком зимой не получится толком – впитывать дерево его не будет.

Что касается утеплителя, особенно межвенцового, то есть мнение, что класть его во время сборки коробки зимой не надо, потому что при таянии он наберет влагу, и разовьется там плесень, вместо этого предлагается набивать паклю весной.

*** Использование бани зимой может показаться кому-то трудоемким, однако все окупается пользой от процедур в период, когда мы так подвержены всяким болячкам. А вот тем, кто еще только собирается сделать баню зимой, советуем подумать хорошенько, хотя тут зависит от морозности вашего климата.

Подключение водопровода от дома к бане

Ситуация значительно упрощается, если помещение парилки находится рядом с отапливаемым домом. В этом случае водопровод к бане можно проложить без особых ухищрений и перестраховок.

В качестве материала можно использовать полипропиленовые трубы, лучше всего марки «Стаби», армированные толстой алюминиевой фольгой. В доме трубу зимнего водопровода подключают к системе горячего водоснабжения. Можно подсоединить и к выводу холодной воды, но в этом случае для обогрева магистрали нужно будет одеть на соединительную муфту греющий элемент. Теплопроводности фольги будет достаточно, чтобы подведенное к трубе тепло распространялось на 5-7 м длины водопровода.

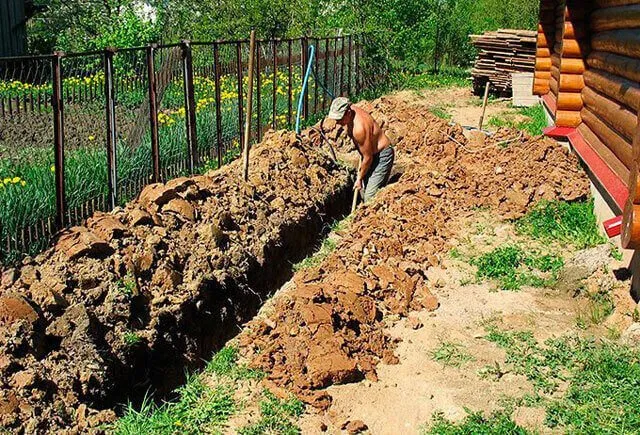

Для прокладки магистрали достаточно вырыть между домом и баней траншею глубиной 60-70 см, засыпать ее насыпной теплоизоляцией. Пластиковую трубу одевают в двухслойную полипропиленовую теплоизоляцию, укладывают на подушку и засыпают глинистым грунтом.

Если расстояние между баней и домом более 7 м, то нужно будет использовать саморегулирующийся греющий кабель. Пластиковую магистраль предварительно обтягивают металлической фольгой, далее спиралью наматывают кабель на 24 В, после чего одевается «чулок» теплоизоляции и укладывается в подготовленную траншею.

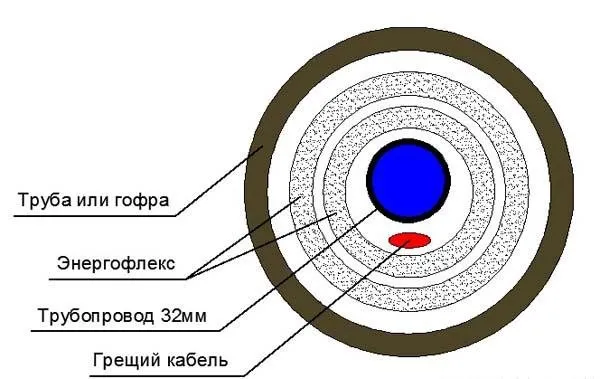

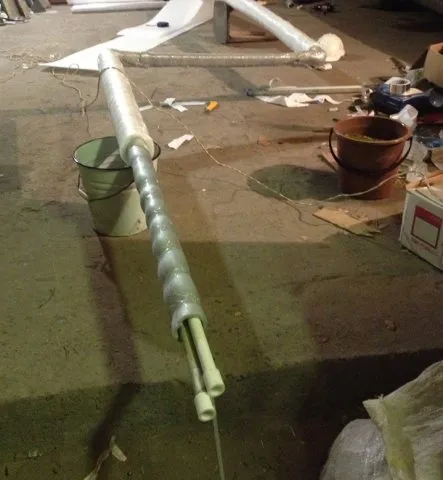

Понятно, что греть трубу зимнего водопровода в бане придется круглые сутки, поэтому для обеспечения пожаробезопасности для электрообогрева потребуется сделать отдельный понижающий трансформатор с автоматом защиты.

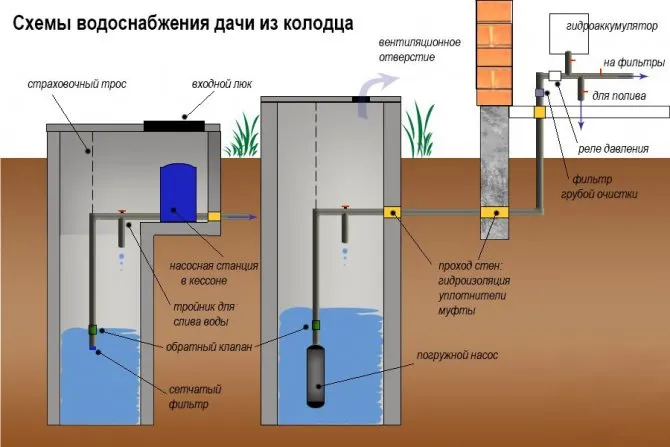

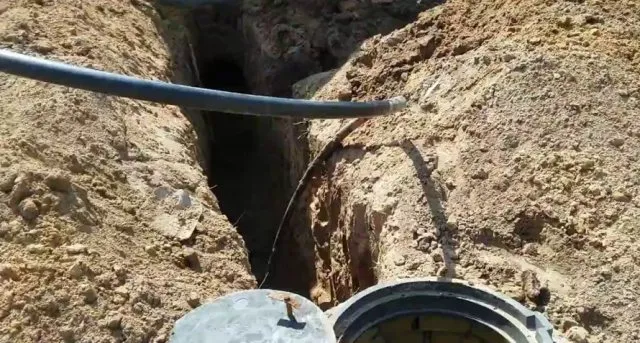

Водопровод в баню из колодца

Очень часто основным источником воды для бани на даче или на загородном участке остается обычный колодец, выкопанный достаточно далеко от помещения парилки. Брать воду из колодца приходится с помощью погружного насоса. Труба водопровода укладывается в грунт на глубину не менее 2 м и выводится в колодезную шахту через отверстие в боковой стенке. По этой же линии прокладывается резиновый гофр или шланг для питающей насос электропроводки.

Чтобы избежать размораживания зимнего водопровода, на насосе не ставят обратного клапана, а на входной линии в бане монтируют водосбросный воздушный вентиль. После завершения банных процедур достаточно открыть его на 10-15 мин., чтобы вода сбежала обратно в колодец. Жидкость может стечь и без воздушного дросселя, только процесс это будет достаточно долгим, и в сильный мороз воду на стоке в шахте колодца может прихватить льдом.

Разновидности слива

Организовать сток воды можно тремя способами:

• сброс в грунт – достаточно удобно в случае размещения постройки рядом с водоемом (как часто и делается). Однако при использовании в бане моющих средств такой вариант недопустим, стоки с химическими веществами нельзя сбрасывать в грунт напрямую, без очистки;
• устройство септика на участке. Для бани, построенной рядом с жилым домом, сток из которого осуществляется в септик, это лучший вариант. Основная проблема – необходимо учитывать дополнительный объем канализационных вод сразу при покупке и установке септика, иначе он будет наполняться гораздо быстрее, чем это планировалось на стадии проектирования;
• врезка в централизованную канализацию. Наиболее сложный вариант с точки зрения затрат труда и средств, зато он практически не ограничивает пользователей по составу сливных вод и их объему.

Выбор типа устройства зависит от нескольких важных факторов.

1. характер постройки и ее расположение. Для бани, построенной в черте города, рядом с городскими централизованными коммуникациями, возможен только слив в централизованную канализацию или септик. В условиях плотной застройки сброс воды в грунт недопустим, поскольку может привести к разрушению почвы не только на собственном, но и на соседних участках, непредсказуемому подъему верхних грунтовых вод;
2. конструкции фундамента. Для ленточных и плитных фундаментов, существующего подвала или подполья требуется сбор сточных вод в единый резервуар и отвод оттуда по трубе. Сброс жидкости непосредственно через пол в приямок или прямо в грунт возможен только при устройстве бани на столбчатом или свайно-винтовом фундаменте;
3. типа грунтов. Для глинистых почв, тяжелых суглинков и других грунтов с высокой способностью к поглощению влаги сброс воды на поверхность почвы приведет к подмыванию фундамента, разрушению опор, затоплению подвалов и ухудшению состояния грунта на участке в целом.

Вывод: прямой сброс стоков из бани в грунт возможен в свайной постройке, стоящей на берегу водоема, при условии отказа от химических моющих средств и плотных, не склонных к размыванию грунтах. В остальных случаях необходимо организовывать сброс с помощью трубопровода в канализацию или септик.

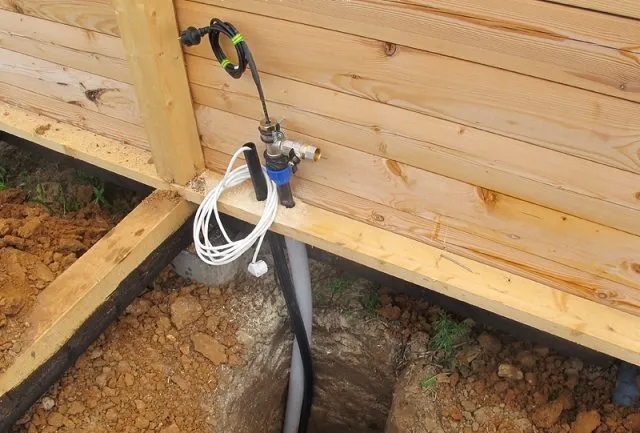

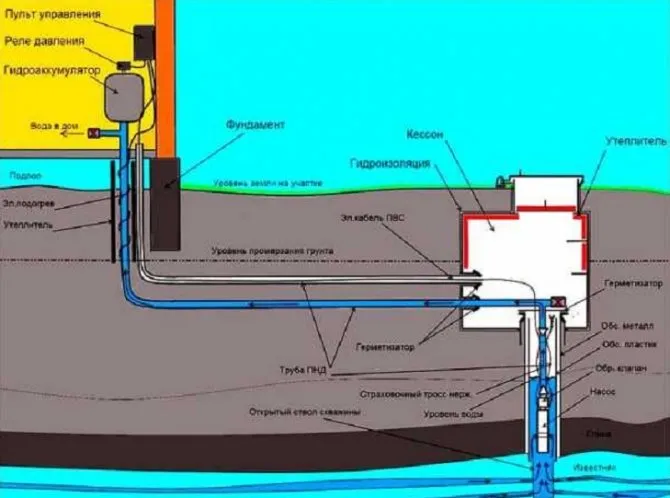

Обустройство водопровода от скважины до бани

Вторым по популярности способом является водоснабжение бани из скважины. Схема обустройства водопровода для бани мало чем отличается от системы для обычного жилого дома, но есть и свои хитрости.

Если в бане построена полноценная система канализации с отводом грязной воды в септик, то скважину под водопровод можно пробить и под зданием бани. Понятно, что в этом случае потребуется делать полноценный МЗЛ-фундамент с утеплением опорной ленты и отмостки.

Если скважина вынесена за переделы строения, то шахту придется оборудовать теплым кирпичным кессоном с двойным люком. Чтобы не заморозить вентильную арматуру водопровода, на оголовке скважины входной люк дополняют теплой створкой из пенопласта или пенополистирола толщиной в 70 мм. Стены кессона до самого дна можно утеплить ППС или ППУ.

Для сброса воды из водопровода на выводной магистрали погружного насоса устанавливают дренажный вентиль с коротким коленом-переходником, соединяющим трубу с шахтой скважины. Чтоб слить остатки воды, скопившейся в водопроводе в бане, достаточно открыть вентиль на 5-10 минут и не забыть закрыть его обратно.

Многие хозяева устанавливают дистанционно управляемые электроклапаны, чтобы не опускаться в кессон после каждой помывки в бане. Это удобно, но на практике ручные вентили оказываются надежнее.

Как крепить смеситель

Ленты и разводной ключ для монтажа

Одна из самых трудных операций, нужно одновременно соблюдать несколько параметров: горизонтальность положения уголков с внешней резьбой и расстояние между ними. К настенным коленам фиксируется смеситель, а он должен находиться в строго горизонтальном положении. Как выполнять работы с первого раза? Точный контроль положения начинайте после прохождения последнего поворота обеими трубами.

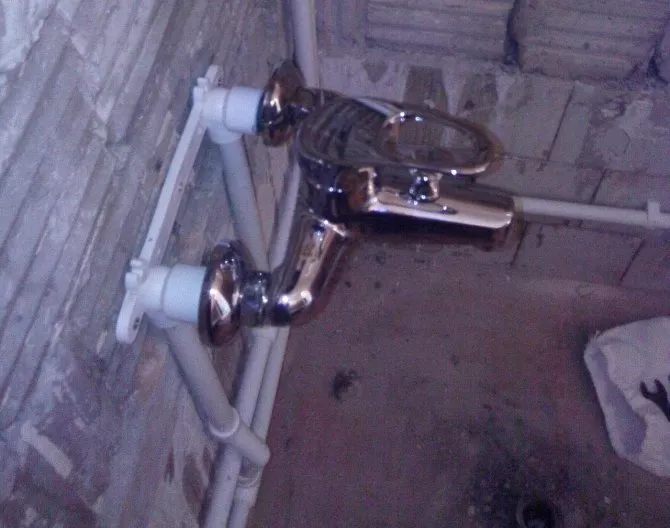

Монтаж крана с применением эксцентриковых переходных втулок

Шаг 1. Узнайте расстояние между торцами колен и точным местом монтажа смесителя. Не забывайте прибавлять по 15 мм с каждой стороны на длину сварки.

Шаг 2. Сваривайте верхние концы труб, потом к ним присоедините концевые угольники с внутренней резьбой.

Шаг 3. Временно прикрутите к фитингам смеситель, прислоните его плотно стене и сделайте метки положения крепежных отверстий.

Шаг 4. Демонтируйте смеситель и по очереди саморезами прочно зафиксируете каждый из двух концевых угольников с резьбой.

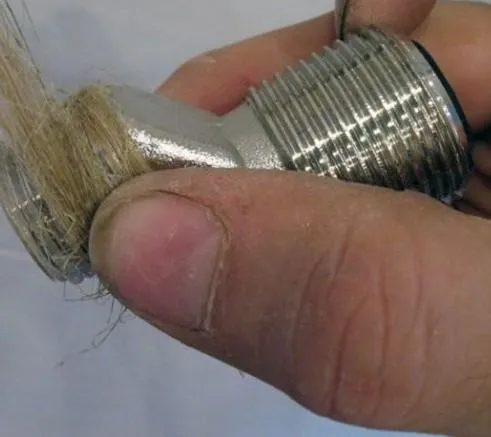

Шаг 5. Используя герметизирующую ленту, прикрутите смеситель.

Новый эксцентрик

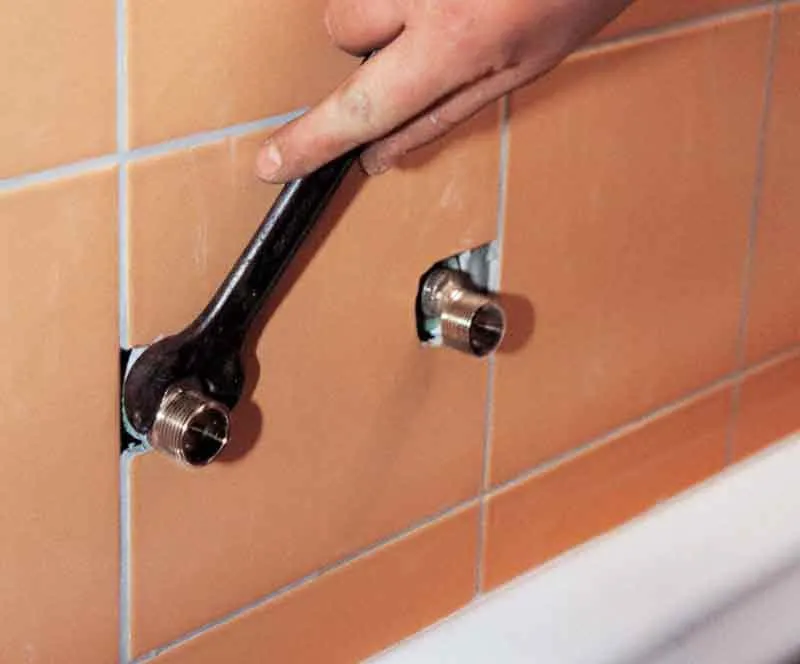

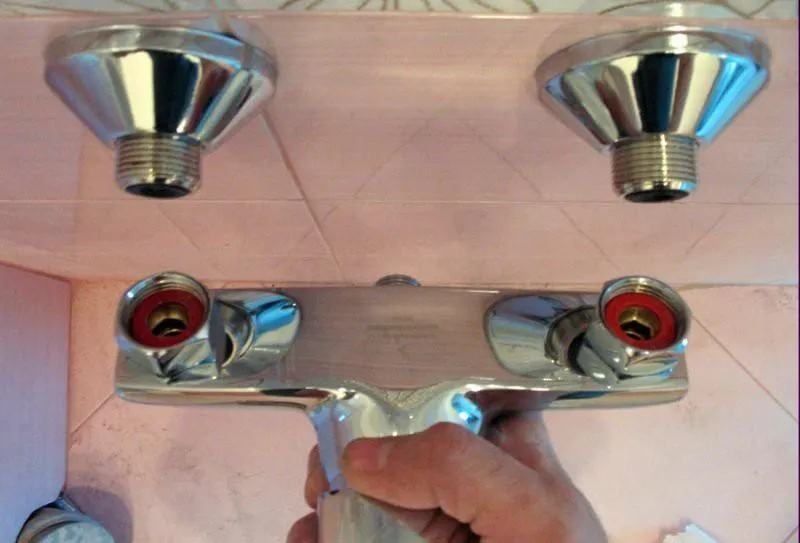

Закручиваем эксцентрики

Закручивая оба эксцентрика, следите, чтобы в итоге они оказались на одном уровне

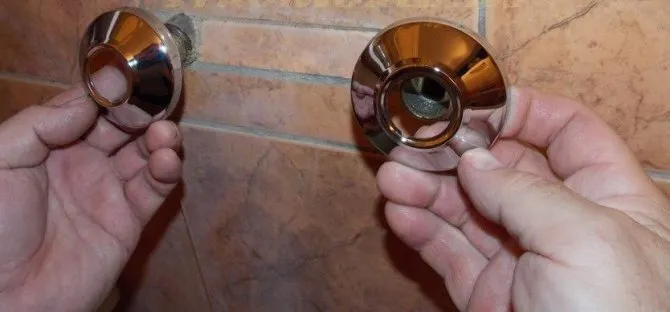

Заглушки декоративные

Установка смесителя

Если вам сложно делать такие работы или вы планируете к смесителю подключать другое сантехническое оборудование, то можете пользоваться для его крепления на стену установочной планкой. Она имеет стандартные расстояния между резьбовыми соединениями. Торцевые выходы установочной планки можно временно заглушить специальными заглушками или сразу присоединять продолжение трубопроводов.

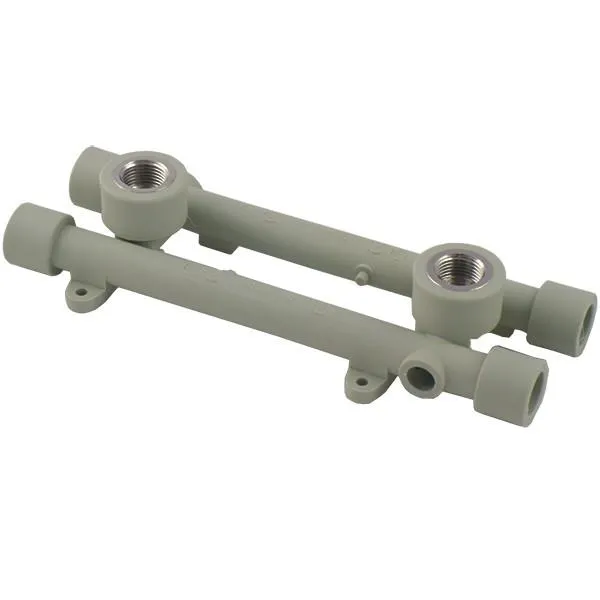

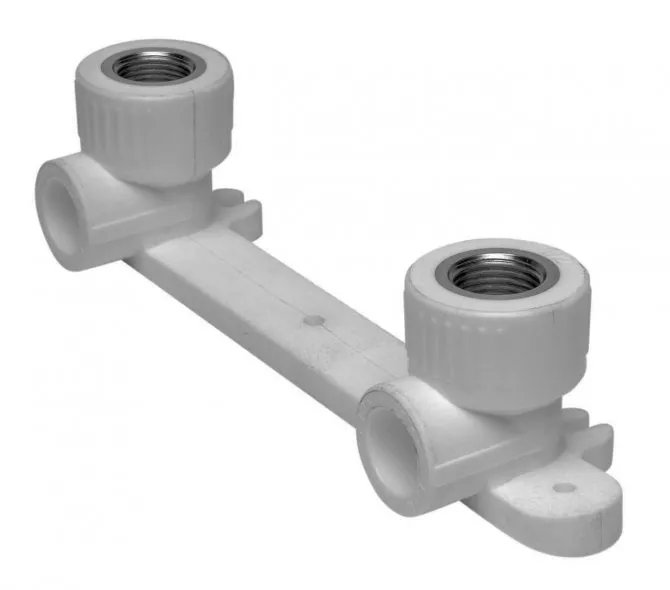

Установка монтажной планки для смесителя

Не спешите паять все соединения по очереди. Часто бывают случаи, когда одну спайку нужно попустить, выполнить следующую, а потом вернуться к пропущенной. Дело в том, что приходится приставлять паяльники к стене, а это не всегда удобно, установленные ранее трубы и соединения могут мешать. В таких случаях нужно вначале сваривать в наиболее неудобных местах, а потом заниматься работами в легкодоступных.

Установка смесителя в моечной

Установочная планка концевая

Установочная планка промежуточная

Если у вас возникли проблемы подобного рода и вы не знаете, как их решать – не расстраивайтесь и не теряйте время на придумывание различных вариантов. Лучше разрежьте участок трубы, припаяйте два конца по отдельности, а потом при помощи муфты соедините отрезанные части. Не спорим, дополнительная муфта не служит украшением, но лучше пойти таким путем, чем переделывать заново монтажные работы.

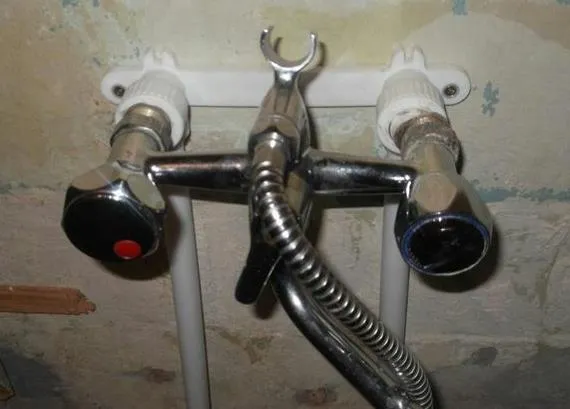

Установленный смеситель

Что нужно для проведения водопровода в частном доме?

Для проведения водопровода в частном доме понадобится следующее:

1. Водоснабжение из источника воды, например, скважины или колодца. Если такого нет, то необходимо проконсультироваться с местными водоснабжающими организациями о возможности подключения к их сети.

2. Трубы и фитинги для водопровода, которые подбираются в зависимости от диаметра труб и необходимого водоснабжения. Важно учитывать, что для водопровода внутри дома и для внешнего водопровода используются разные типы труб и фитингов.

3. Насос для подачи воды в дом, если это необходимо.

4. Система фильтрации для очистки воды от механических примесей и других загрязнений.

5. Краны и смесители для управления потоком воды.

6. Изоляционные материалы для труб и фитингов, чтобы избежать замерзания в зимний период.

7. Необходимо также учитывать требования местных норм и правил для водопровода и получить необходимые разрешения и документы для подключения к водоснабжающей сети и проведения работ по установке водопровода в частном доме.
