Установление неисправности высоковольтного диода с высокой точностью в новом поколении микроволновых печей [устройство, диагностика неисправностей, ремонт].

2.3. Как точно установить неисправность высоковольтного диода

Высоковольтный диод способен выполнять различные функции, в зависимости от его типа, но его предназначение и рабочий принцип остаются неизменными. На плате обычно присутствует обозначение диода как DB1, но существует множество разных обозначений для различных типов, таких как 1 °C1В 3000 К S13, Shine 50 Hz 1368 и другие. Если вам интересно, как проверить высоковольтный диод, то это вопрос требует специального рассмотрения.

Например, можно заменять высоковольтный диод от разных СВЧ-печей без какого-либо ущерба для устройства. В моей практике проверены замены на CL01-12, 060TM, HVR-1X, 2X062H, L5KVF; разные производители по-своему маркируют его.

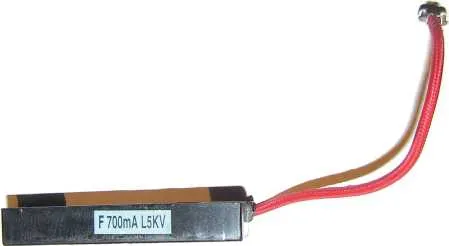

На рис. 2.3 представлен вид на высоковольтный диод, применяющийся в современных бытовых СВЧ-установках.

Рис. 2.3. Вид на высоковольтный диод

По электрическим характеристикам высоковольтный диод рассчитан на ток до 700 мA при напряжении пробоя до 5 кВ.

Такими параметрами объясняется также и невозможность его практической проверки («прозвонки») с помощью обычных «бытовых» тестеров-мультиметров с максимальным пределом измерения сопротивления 2 МОм.

В таком случае тестер показывает «обрыв». Отпирающее диод напряжение заряжает конденсатор до амплитудного значения. При этом напряжение на магнетроне очень мало, по сравнению с рабочим. При изменении полярности напряжения диод запирается, и к магнетрону прикладывается суммарное напряжение на обмотке и конденсаторе.

Чтобы проверить этот высоковольтный диод и убедиться в его работоспособности, можно пойти двумя путями. Первое – проверять в режиме измерения сопротивления омметром с пределом измерения сопротивления до 200 МОм (для измерения сопротивления изоляции проводов), второе – проверить практически, включив в цепь переменного напряжения 100–220 В.

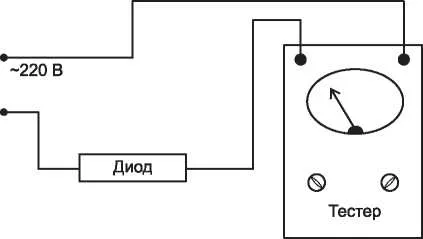

Чтобы практически проверить высоковольтный диод, уместно обратить внимание на простую электрическую схему, представленную на рис. 2.4.

Рис. 2.4. Электрическая схема для простой проверки высоковольтного диода в составе СВЧ-печи

В бытовых условиях наиболее часто пользуются именно этим способом: с соблюдением правил безопасности, одним контактом диод подключают последовательно в электрическую цепь 220 В к одному из проводников и в режиме измерения постоянного напряжения в диапазоне 250 В (и выше) замеряют напряжение между другим проводником (сети 220 В) и другим контактом высоковольтного диода. При условии, что напряжение в этих точках есть и диод предварительной проверкой омметром не был короткозамкнутым, признается его исправность. Прикладывать диод к источнику более низких напряжений нецелесообразно, ибо он рассчитан на высокие напряжения до 10 кВ.

Если упала мощность нагрева СВЧ-печи – это заметно по слабому разогреву продуктов и (или) необходимости затрачивать заметно большее время на разогрев, при том что еще недавно «печка грела хорошо». Разумеется, этот случай не является сложным по затратам финансов и времени, и замена магнетрона не нужна. Для поиска неисправности рассмотрим два пути.

Первое – проверяем конденсатор, именно он влияет на мощность генерации магнетрона, то есть на мощность разогрева рабочей камеры. Конденсатор 150 мкФ на рабочее напряжение 400 В. Проверять конденсатор необходимо после визуальной проверки слюдяной (или – в некоторых случаях – пластиковой) прокладки в рабочей камере напротив волновода магнетрона. Прокладка (иначе ее называют заглушкой) необходима для защиты антенны магнетрона (волновода) от попадания туда частиц самих разогреваемых продуктов.

Данный текст является ознакомительным фрагментом.
