Сегодня мы рассмотрим установку более современного типа системы кондиционирования воздуха — сплит-системы. В чем заключаются преимущества сплит-системы перед «обычным» кондиционером? Отличительной чертой сплит-системы является то, что она не блокирует естественный свет, как «оконный» кондиционер, который устанавливается в оконной раме.
Что нужно знать про установку сплит-системы
Проблема: Основная сложность, с которой сталкивается покупатель сплит-системы, – проблема правильного монтажа. Монтаж на 90% определяет качество и срок службы кондиционера. Если при монтаже допущены ошибки, то исправить их потом очень сложно.
Решение: Монтаж должны проводить специалисты, имеющие лицензию на установку кондиционеров, с соблюдением инструкции и с применением спецтехники. После монтажа в помещении не должно остаться ни мусора, ни пыли, ни коробок. Слово «кондиционер» прижилось только у нас в стране. Это фактически кусок словосочетания air-condition, что в переводе с английского означает «состояние воздуха». Кондиционер служит для поддержания нужной температуры и влажности в помещении. Вентилируя воздух, кондиционер очищает его, пропуская воздушный поток через специальные фильтры.
Сегодня мы рассмотрим установку более современного типа системы кондиционирования воздуха — сплит-системы. В чем заключаются преимущества сплит-системы перед «обычным» кондиционером? Отличительной чертой сплит-системы является то, что она не блокирует естественный свет, как «оконный» кондиционер, который устанавливается в оконной раме.
Но давайте договоримся: для простоты изложения я буду рассказывать о сплит-системе, называя ее более привычным для нашего уха словом «кондиционер».
Сначала – Ремонт квартир фото»>ремонт, потом – сплит
Итак, сплит-система (от английского слова split – «расщеплять, раскалывать») состоит из двух отдельных блоков: внутреннего (испарителя) и наружного или внешнего (конденсатора). Блоки соединяются между собой электропроводами и двумя медными трубками, по которым течет хладагент (фреон). От внутреннего блока наружу отходит еще и пластиковая тоненькая трубочка (дренаж) – для вывода конденсируемой влаги. В идеале она должна подсоединяться к сливной (канализационной) трубе или к специальному резервуару, но часто ее выводят просто на улицу, и тогда капли воды падают на головы прохожим (о том, как правильно сделать дренаж, – см. дальше).
Принцип работы сплит-системы такой. Если помещение требуется охладить, то из теплообменника внешнего блока по одной медной трубке фреон поступает в теплообменник внутреннего блока. Там обдувается вентилятором, в результате чего из внутреннего блока выходит холодный воздух. Если воздух в помещении надо нагреть, то при помощи теплового насоса внешний конденсатор превращается в испаритель, а испаритель становится конденсатором. Кроме конденсатора и испарителя, в сплит-систему входит компрессор, который устанавливается во внешнем блоке. Основная функция компрессора – сжимать фреон для придания этому газу свойств, которые значительно повышают КПД кондиционера.
Сплит-система:
1 – наружный (внешний) блок
2 – внутренний настенный блок
Внутренний блок работает практически бесшумно (у моделей «Дайкин» уровень шума некоторых внутренних блоков 28 – 31 дБ, а у «Мицубиси», когда двигатель включен на самой низкой скорости, – 26 дБ; такой же уровень шума создает летящая бабочка). А вот вентилятор и компрессор внешнего устройства могут «жужжать» и погромче.
Внутренние блоки по способу крепления бывают настенные и напольно-потолочные (напольно-потолочные называются так потому, что их можно прикрепить и к потолку, и к полу). Есть еще кассетные и многозональные внутренние блоки, но о них мы поговорим в следующий раз.
В квартирах чаще всего устанавливают именно настенные внутренние блоки. С помощью подвижных жалюзи настенного блока можно менять направление потока воздуха. Но мощность настенных блоков специально ограничена – иначе сильная струя холодного воздуха будет просто «сдувать» все на своем пути. Но если в помещении (например, в офисе) требуется более мощный кондиционер, устанавливают напольно-потолочный блок. Он позволит направить сильную струю вдоль стены или потолка и таким образом обеспечит равномерное распределение температуры в помещении.
Наш совет: если длина комнаты значительно превышает ее ширину, гораздо эффективнее установить именно напольно-потолочный кондиционер!
Сплит-системы различаются по мощности (холодопроизводительности) и дизайну. Выбор дизайна – на усмотрение покупателя. А вот насчет мощности нужно обязательно проконсультироваться со специалистом. При этом вам нужно знать:
Площадь (объем) вашего помещения.
Размеры окна, сторону света, на которую оно выходит.
Наличие (отсутствие) жалюзи на окнах.
Количество постоянно работающей техники, выделяющей тепло (телевизор, компьютер и др.).
Число батарей отопления в комнатах.
Количество людей, постоянно находящихся в помещении.
Имеется ли принудительная вентиляция?
Еще совет: если на фирме, где вы хотите приобрести кондиционер, у вас об этом ничего не спросили, то лучше у них не покупать. Потому что есть опасность, что вам предлагают «типичное не то». В солидных фирмах перед продажей кондиционера консультант, как правило, выезжает на место предполагаемой установки аппарата, делает замеры и выясняет все нужные подробности. Потом все эти данные заносятся в программу, и только после этого компьютер подбирает оптимальную модель.
Что еще надо знать? СТАВИТЬ СПЛИТ-СИСТЕМУ специалисты советуют ДО или ВО ВРЕМЯ РЕМОНТА, а не после того, как все ремонтные работы уже проведены. Тогда не придется долбить и сверлить свежевыкрашенные и выровненные стены, чтобы проложить электропроводку для кондиционера и укрепить кронштейны для крепежа внутреннего блока. Можно, конечно, спрятать коммуникации в наружные короба, но это не украсит интерьер.
Мало того, работы по монтажу в свежеотремонтированной Ремонты квартир»>квартире стоят значительно дороже, особенно после евроремонта.
Теперь о других возможных «засадах». Очень часто ошибки начинаются еще при покупке кондиционера. Желая сэкономить, мы идем в ближайший магазин (а то и на рынок) и покупаем кондиционер. И что? И все: мы с ним один на один. В лучшем случае, внимательно прочитав инструкцию, беремся его устанавливать.
А между тем установка сплит-системы в квартире – совсем не то же самое, как установка холодильника или телевизора: дескать, принес домой, поставил в выбранное место, включил и – работает! С кондиционером такой номер не пройдет. Кондиционер требует грамотного монтажа. Тут как раз тот случай, когда на монтаже нельзя экономить. Чем лучше установили – тем дольше прослужит. Не случайно ведь монтажные работы составляют 18–30% от стоимости агрегата.
Помню, как один опытный и сдержанный на вид монтажник, отвечая на мой, вполне невинный вопрос: с чего начинать монтаж кондиционера, неожиданно заволновался и возопил: «Люди! Вы же все грамотные! К каждому кондиционеру дается инструкция на русском языке, в ней и монтаж, и правила эксплуатации расписаны «для дураков», по пунктам. Да прочитайте же вы ее, черт возьми, прежде чем совать руки! А еще лучше – зовите специалистов». И он, увы, прав.
Как установить сплит систему самому?
Коммуникации (в штробе)
Дренаж (в штробе)
Канализация
Сифон
Электропроводка – к щитку (в штробе)
Отверстие в стене, пробитое с наклоном 1–3°
Первый этап установки сплит-системы: проводится отдельная электропроводка
К любому, даже маломощному (1,5 кВт) кондиционеру необходимо провести отдельную электропроводку и поставить отдельный автомат в электрощите. Потому как старая Ретро проводка»>проводка может не выдержать нагрузки и, не дай Бог, загорится. Если же отдельную проводку для кондиционера проложат специалисты-монтажники – возможность возгорания сводится практически к нулю.
Особенно будьте бдительны, если дом ваш старше 1990 года рождения. В старых домах проводка, увы, не рассчитана на нагрузки от использования мощного электрооборудования. Монтажники помнят случай, когда хозяин квартиры из-за кондиционера вынужден был заменить всю проводку: старая просто не выдерживала и постоянно выбивало пробки.

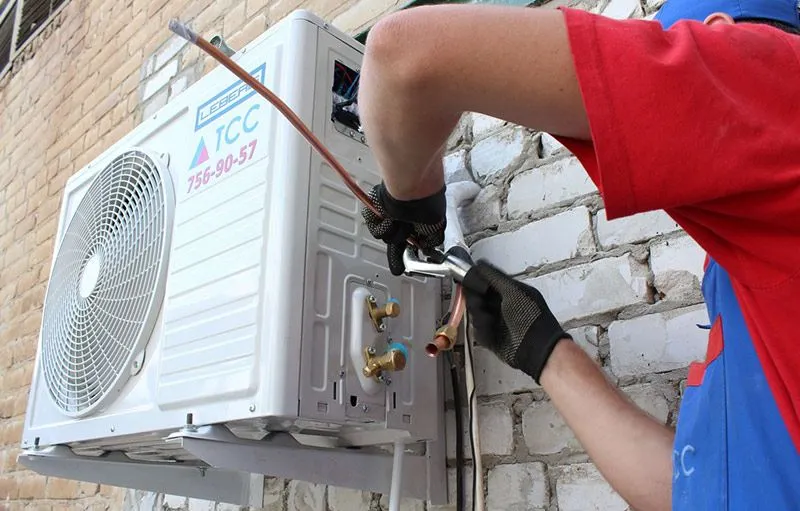

Второй этап установки сплит-системы: монтаж наружного блока
Для этого монтажники просверливают отверстия для кронштейнов, на которые потом устанавливають внешний блок.
Если вы ставите его на открытом балконе, то проблем нет: прикрепили болтами, ветерок его обдувает – и порядок (если балкон застеклен, то аппарату не будет хватать воздуха для работы и он скоро сломается). Если же хотите прикрепить блок на стену, то без прочных кронштейнов не обойтись. Причем они должны выдерживать вес, в несколько раз превышающий вес блока. На высоких этажах «наружник» монтируют с подключить стиральную машину к водопроводу?»>машины, снабженной раздвижной лестницей. Или вызывают альпинистов (если монтаж пойдет выше 5-го этажа). Такие вызовы оплачиваются отдельно и стоят от 60 до 150 долларов. А иногда требуются и техника в виде машины с пожарной лестницей-стрелой, и альпинист.
Если вы живете на верхних этажах, то наружный блок можно поставить на крышу. Но учтите, что разница между внутренним и внешним блоками по высоте не должна превышать 3–20 метров (в зависимости от марки кондиционера и модели).
Если же ваша квартира расположена на первом этаже, настоятельно рекомендую повесить внешний блок выше 1,8–2 метров над землей и «спрятать» его в клетку. А то могут и украсть. На одной из фирм нам рассказали историю. Пришел мужик и заказал только внешний блок. Менеджеры удивились: «А почему вы не хотите целиком сплит-систему». – «Да есть у меня внутри кондиционер, а вот наружный «ящик» вчера срезали. На первом этаже, под висел». Независимо от высоты, на которой «привинчен» внешний блок, надо сделать над ним металлический козырек. Это спасет блок от снега и сосулек, которые по весне имеют обыкновение падать с крыш, разбивая все на своем пути.
Вообще установка внешнего блока – ответственное дело. Если его слабо закрепить, он ведь может и свалиться… на кого-нибудь. В течение гарантийного срока ответственность за последствия этого несет фирма, которая установила кондиционер. А после – вы сами будете отвечать.
Чего нельзя делать с внешним (наружным) блоком?
Есть ограничения места для установки внешнего блока:
Поверхность стены, на которую будет установлен блок, должна быть прочная (иначе под тяжестью блока она может разрушиться) и гладкая (иначе блок будет вибрировать и деформироваться).
Нельзя перегибать трубки с хладагентом (фреоном) по несколько раз на небольшом участке и развинчивать их соединения (это приведет к утечке хладагента). Если трубки закрутились в кольцо радиусом менее 100 мм, то компрессору будет сложнее качать фреон.
Третий этап установки сплит-системы: установка внутреннего блока
Пульт управления кондиционером

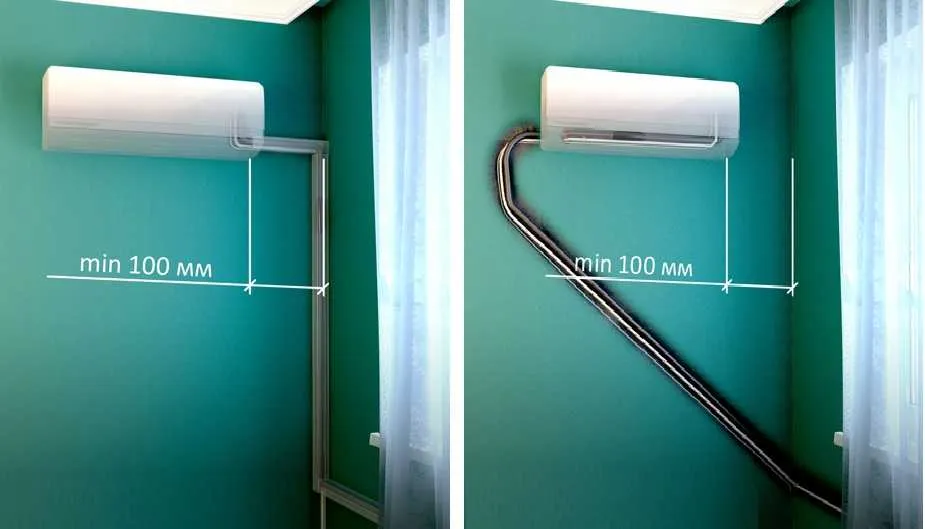

Монтажники крепят шурупами к стене (если блок настенный) или потолку (если блок потолочный) специальные кронштейны и на них устанавливают блоки. После этого обязательно надо проверить прочность крепления (не шатается ли конструкция? При включении кондиционера не вибрирует ли?). Иначе рано или поздно вся конструкция может просто обрушиться вам на голову.
А вот для напольного блока специального крепежа не требуется. Он, как говорится, «пешком постоит». Надо только сразу выбрать для него место (при выборе места учитывайте, чтобы блок не дул на шторы или на стену и стоял подальше от источника тепла). И хотя блок не прикреплен к полу, но после прокладывания всех коммуникаций передвигать его с места на место уже нельзя.
Итак, внутренний блок нельзя устанавливать:
…над источником тепла (например, над батареей). Иначе кондиционер будет работать на охлаждение «до потери пульса» и очень быстро выйдет из строя. Представьте, что вы открыли дверцу холодильника, и он будет остужать не только камеру, но и всю комнату. Он «заработается» и выйдет из строя к концу дня. То же самое произойдет с кондиционером. Кроме того, от тепла, исходящего от комнатной батареи, пластиковый корпус блока может деформироваться.
…в помещениях, где постоянно работают приборы с высокочастотными электромагнитными колебаниями (например, дрель, сверлильный станок). Высокочастотные колебания могут «сбить» чип (процессор), установленный внутри кондиционера.

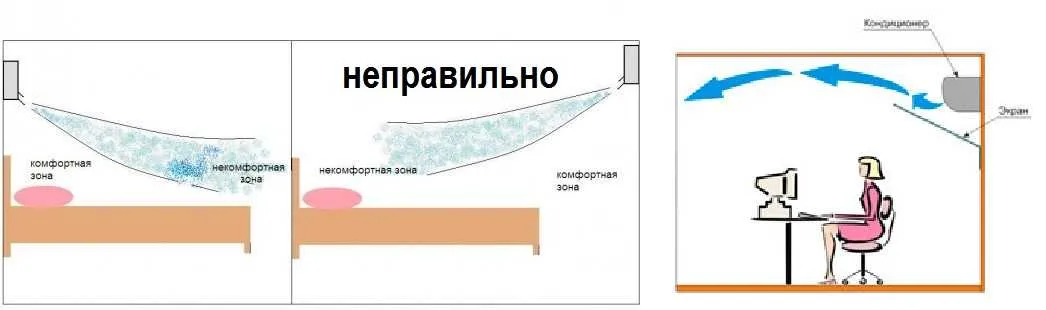

…непосредственно над кроватью или рабочим местом, иначе есть опасность постоянно простужаться или, хуже того, заболеть воспалением легких.
…там, где будет затруднена циркуляция воздуха, например, за шторами и т.п. Расстояние до препятствия не должно быть менее 3 метров. Иначе кондиционер, который поддерживает заданную температуру автоматически, даст сбой. Охлажденный (или нагретый) поток воздуха из кондиционера отразится от препятствия и вернется обратно с той же температурой, с какой «вышел». Кондиционер решит, что работа проделана, нужный климат установлен и отключится. Именно так случилось у моих знакомых. Их кондиционер постоянно «путался в шторах» и отключался, не успев довести температуру комнаты до заданной. Пришлось вызывать специалистов и заново устанавливать систему.
…с перекосом – тогда из него на пол будет вытекать вода (конденсат), которая по правилам монтажа должна отводиться по дренажной трубке в специальный резервуар (см. нашу справку о дренаже).
Четвертый этап установки сплит-системы: штробление стен или пола
Для того, чтобы соединить электропровода и фреоновые трубки между блоками кондиционера, монтажники пробивают желоба в стенах или на потолке (или как говорят установщики – нужно «проштробить магистраль»). Это делают в том случае, если вы хотите сделать скрытую магистраль. Иногда приходится «проштробить», например, не стены, а пол квартиры.
Не хотите штробить? Тогда можно спрятать провода в декоративные пластиковые короба (иногда короба убирают под плинтус). Но перед этим установщики должны будут соединить две медных трубки (для хладагента) и «концы» электропроводки между внешним и внутренним блоками. Проследите, чтобы монтажники сделали это с помощью соединительных фитингов. А в предварительно пробитое отверстие в наружной стене проложили «гидроизоляционный стакан» с соединительным шлангом.
После этого они должны провести так называемую вакуумацию коммуникаций, причем обязательно в течение 50 минут (именно за это время из коммуникаций выйдут «лишний» воздух и влага). Делается эта манипуляция обязательно с помощью специального оборудования.
Причем имейте в виду – для дренажной трубки, как правило, делают отдельную скрытую магистраль (в стене или под полом).
Пятый этап установки сплит-системы: проверка работы системы с помощью специальной программы
На этом этапе установщики должны включить сплит-систему (кондиционер), установив ее на тест-программу. Если все работает и корпус не вибрирует, значит, порядок. Работа почти закончена. Кстати, советуем каждый год самостоятельно проводить такую проверку работы системы (с помощью этой же тест-программы).
Шестой этап установки сплит-системы: уборка мусора
Должен предупредить: прокладка магистрали и прочие монтажные процедуры – это грязь, пыль и шум. Но хорошие монтажники (с лицензией на установку кондиционеров) приедут со специальными инструментами (включая металлоискатель для обследования стен на наличие арматуры и скрытых коммуникаций).
Кроме того, у монтажников должен быть пылесос и другие уборочные машины. С их помощью после окончания работ они должны самостоятельно убрать весь мусор. Если монтажники пытаются увернуться от «грязной» работы, строго потребуйте – «уборка территории» входит в оплату за установку кондиционера. Кроме того, с солидной фирмой можно заключить договор на профилактическое обслуживание сплит-системы. Тогда не придется, рискуя жизнью, высунувшись по пояс из окна, чистить наружный блок пылесосом или вызывать альпинистов на свои деньги. При заключении такого договора (в него входит и гарантийный ремонт), конечно, придется заплатить энную сумму, но, поверьте, оно того стоит. Кстати, спешим сообщить приятную подробность: фирма «Метеомаркет», продающая японские кондиционеры «Дайкин» (Daikin), по истечении трехлетнего срока договора на обслуживание бесплатно заменит ваш кондиционер на новый. Впрочем, если вас устраивает старый агрегат – можете не менять его лет 20. Фирма гарантирует его бесперебойную хорошую работу. Между прочим, в небезызвестном здании на Лубянке кондиционеры «Дайкин» ( Daikin) стоят еще со времен «кукурузного генсека» Никиты Хрущева и до сих пор исправно работают.
Наружный блок необходимо регулярно очищать от пыли и грязи. Особенно тяжелый период наружного блока – время цветения тополей. Пух моментально забивает фильтры, и кондиционер (если его тут же не почистить) ломается. Конечно, можно почистить пылесосом, если не боитесь высоты. Но лучше не рисковать и вызвать «службу спасения кондиционеров» – то есть фирму по обслуживанию.
При температуре ниже –15°С кондиционер может отказаться работать «на тепло», и тогда понадобится низкотемпературное оборудование (тепловой насос, компрессорный обогреватель и даже обогреватель дренажной трубки). Кстати, в некоторые модели эти устройства уже заложены
Как самому установить сплит систему
Давно собирался написать небольшой свод рекомендаций как самому установить сплит систему, да все времени не было… Но, как говорится, лучше поздно, чем никогда.
Речь пойдет о самостоятельной установке сплит системы с настенным креплением внутреннего блока.
Итак, сначала необходимо провести отдельную электропроводку, даже если кондиционер, который вы устанавливаете, малой мощности. Плюс ко всему необходимо установить в щитке отдельный автомат. На этом этапе настоятельно рекомендую воспользоваться услугами профессиональных электриков. Следующим устанавливаем сплит систему сами, а точнее начинаем монтаж наружного блока. Для этого сначала необходимо просверлить отверстия под кронштейны на стене дома. Учтите, что при расположении внешнего блока на стене следует перестраховаться и купить кронштейны, рассчитанные на больший вес, нежели у блока.
Также, следует помнить, что при установке внешнего блока надо быть особенно внимательными с трубками хладагента — нельзя допускать её перегибов, а закрутки в кольцо, диаметр которого меньше 10 см приведет к плохой прокачке фреона.
Теперь устанавливаем внутренний блок сплит системы — сами крепим кронштейны настенные или потолочные (в зависимости от типа блока). Следуем при установке правилам:
категорически запрещается устанавливать внутренний блок сплит системы над источниками тепла (например, над радиатором) недопустима установка блока вблизи различных предметов, которые могут стать препятствием на пути воздушного потока, нарушив его рециркуляцию; дело в том, что кондиционер будет получать недостоверную информацию о температуре воздуха в помещении и начнет работать в ином, нежели запрограммировано, режиме установка сплит системы вблизи источников электромагнитных колебаний может привести к сбою в работе самого кондиционера ну, и последнее — думаю, что это не новое, но не стоит устанавливать внутренний блок в непосредственной близости от рабочего стола, кровати и места отдыха — это может способствовать переохлаждению организма, что приведет вас к вечно простуженному состоянию.
Завершающий этап — тестируем установленный кондиционер с помощью тест-программы (поскольку устанавливаем сплит систему сами, то и проверку придется осуществлять самостоятельно).
Так, а теперь чисто бытовые советы как самому установить сплит систему:
если ваше жилище располагается на первом этаже, то устанавливайте внешний блок на высоте не менее 2х метров, да еще постарайтесь запрятать его за решетку, дабы у любителей лёгкой наживы не было соблазна его по-быстрому стащить учтите, что большинство бюджетных сплит систем практически не работают «на тепло» в температурном режиме ниже «-15» градусов и тогда придется дооборудовать свой кондиционер компрессорным обогревателем, тепловым насосом и обогревателем дренажной трубки.
Есть вопросы — обращайтесь, вместе попытаемся разобраться и понять как самим установить сплит систему и остаться при этом живыми и невредимыми 🙂
Обработан
Почему мульти сплит-системы дороже?
Мульти сплит-системы (или мультизональные системы) дороже, чем обычные сплит-системы, потому что они предназначены для одновременного охлаждения или обогрева нескольких помещений, что требует более сложной конструкции и более высокой производительности. Вот несколько причин, почему мульти сплит-системы могут быть дороже:
-
Количество внутренних блоков: в мульти сплит-системе может быть от двух до восьми внутренних блоков, в то время как обычная сплит-система имеет только один внутренний блок. Большее количество блоков влечет за собой большие затраты на проектирование и производство.
-
Мощность наружного блока: поскольку мульти сплит-системы работают на нескольких внутренних блоках одновременно, требуется более мощный наружный блок для обеспечения необходимого уровня производительности. Это также повышает стоимость мульти сплит-системы.
-
Дополнительные компоненты: мульти сплит-системы могут требовать дополнительные компоненты, такие как мультиплексоры или специальные платы управления, которые также могут повышать стоимость.
-
Установка: установка мульти сплит-системы может потребовать более высокой квалификации специалистов и затрат на труд, чем установка обычной сплит-системы, что также может повысить стоимость.
Таким образом, хотя мульти сплит-системы могут быть дороже, они также могут предоставить экономический и энергосберегающий выбор для тех, кто хочет охлаждать или обогревать несколько комнат в своем доме или офисе.
