Вес стального швеллера. Таблица.

Оцените запись

Вес стального швеллера. Таблица.

Профиль сечения стального швеллера

Швеллеры имеют сечение в форме буквы «П». Существует несколько разновидностей швеллеров, которые можно отличать по обозначению, расположенному рядом с номером швеллера. Например, швеллеры с обозначением имеют скругленную форму сечения краев.

буква «У» означает, что внутренние грани полок швеллера с уклоном (ГОСТ 8240-97); буквой «Э» обозначается серия швеллера экономичного (ГОСТ 8240-97); буквой «П» обозначается серия грани полок которых параллельны друг другу (ГОСТ 8240-97); буква «С» специальная серия (ГОСТ 19425-74); буква «Л» означает, что данный швеллер легкий (ГОСТ 8240-97).  Также бывают швеллера двух типов изготовленные на профилегибочном станке, а именно: швеллер гнутый равнополочный (ГОСТ 8278-83) и швеллер гнутый неравноролочный (ГОСТ 8281-80).

Швеллер стальной производят в размерах от 2 до 12 метров. Материал для изготовления использую: горячекатаную и холоднокатаную, углеродистую, низколегированную, а также конструкционную качественную сталь. Бывают швеллера обычной «Б» и повышенной «В» точности.

Использование швеллера различное, он нашел свое применение в машиностроении, строительстве. Благодаря его граням способность выдерживать большие нагрузки увеличивается. Каркас возведенный из швеллера может противостоять различным погодным условиям. В настоящее время он является основным материалом в возведении металлических конструкций. Из-за своей простоты в изготовлении и относительно небольшого веса швеллер является лидером в гражданском и промышленном строительстве.

Вес стального швеллера. Таблица.

Ниже приведены таблицы теоретического веса стального швеллера по видам.

Швеллер серии «У»

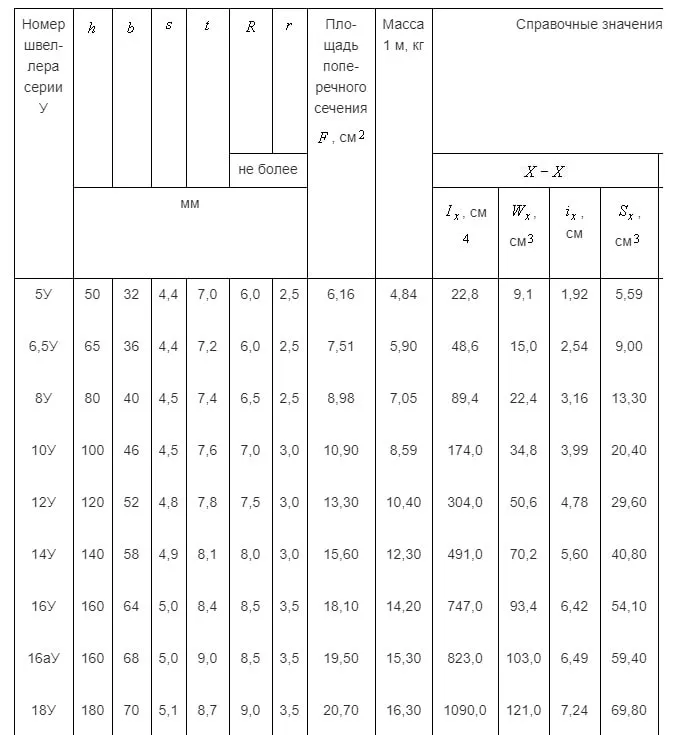

Таблица 1

Теоретический вес 1 погонного метра швеллера серии «У» (ГОСТ 8240-97).

Швеллер серии «Э»

Таблица 2

Теоретический вес 1 погонного метра швеллера серии «Э» (ГОСТ 8240-97).

Швеллер серии «П»

Таблица 3

Теоретический вес 1 погонного метра швеллера серии «П» (ГОСТ 8240-97).

Швеллер серии «С»

Таблица 4

Теоретический вес 1 погонного метра швеллера серии «С» (ГОСТ 19425-74).

Швеллер серии «Л»

Таблица 5

Теоретический вес 1 погонного метра швеллера серии «Л» (ГОСТ 8240-97).
