Стандарт УГО: условные обозначения элементов электрической цепи в электротехнике

В статье будет рассмотрена тема условных обозначений в электротехнике и стандарт УГО, который регулирует обозначение элементов электрических цепей в электрических схемах. Вы узнаете о значении основных символов и маркировок, используемых в электротехнических рисунках.

Содержание статьи

• Нормативные документы
• Графические обозначения
• Изображение электрооборудования на планах
• Как изображаются однолинейные схемы?
• Символы для чтения принципиальных схем

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы  для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.

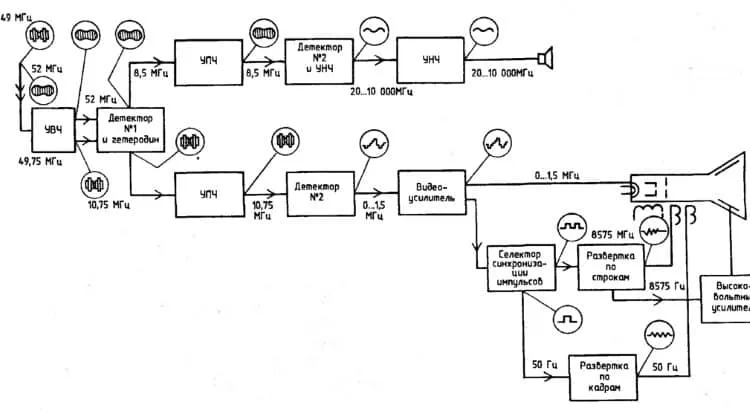

  Пример функциональной схемы телевизионного приемника
• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.

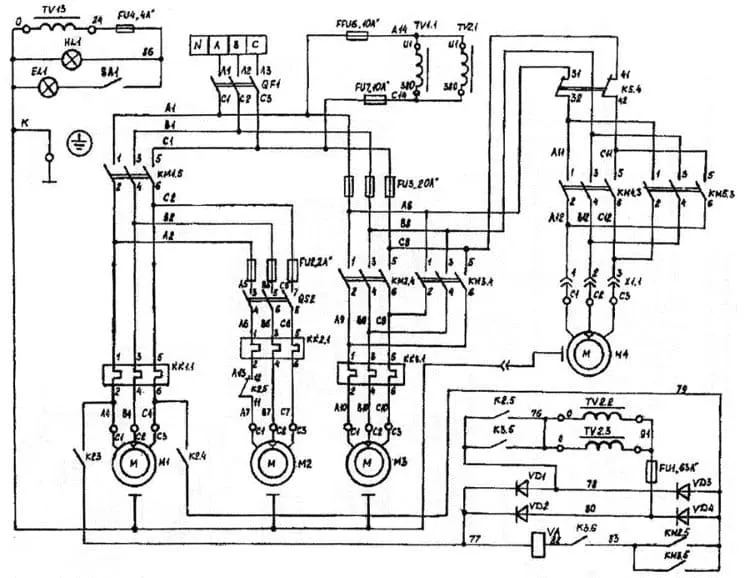

  Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

• Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.

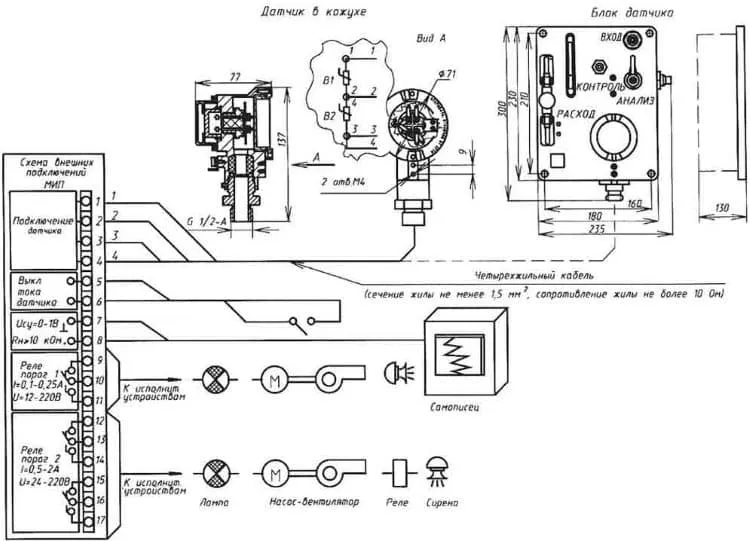

  Монтажная схема  стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Ниже в таблицах приведены графические символы элементов, которые содержатся в стандартных электрических схемах. Первая таблица содержит обозначения выключателей, розеток, переключателей и блоков.

НаименованиеИзображениеНаименованиеИзображение

Выключатель Общее изображение		Штепекльная розетка Общее изображение
Выключатель для роткрытой установки со степенью защиты от IP20 до IP23:	1-полюсный		Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23:	2х-полюсная
1-полюсный сдвоенный		2х-полюсная сдвоенная
1-полюсный строенный		2х-полюсная с защитным контактом
2х-полюсный		3х-полюсная с защитным контактом
3х-полюсный
Выключатель для скрытой установки со степенью защиты от IP20 до IP23:	1-полюсный		Штепсельная розетка для скрытой установки со степенью защиты от IP20 до IP23:	2х-полюсная
1-полюсный сдвоенный		2х-полюсная сдвоенная
1-полюсный строенный		2х-полюсная с защитным контактом
2х-полюсный		3х-полюсная с защитным контактом
Выключатель для открытой установки со степенью защиты от IP44 до IP55:	1-полюсный		Штепсельная розетка со степенью защиты от IP44 до IP55:	2х-полюсная
2х-полюсный		2х-полюсная с защитным контактом
3х-полюсный		3х-полюсная с защитным контактом
Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23:	1-полюсный		Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты от IP20 до IP23:	один выключатель и штепсельная розетка
2х-полюсный		два выключателя и штепсельная розетка
3х-полюсный		три выключателя и штепсельная розетка
Переключатель на два направления без нулевого положения со степенью защиты от IP44 до IP55:	1-полюсный		Блоки с выключателями и двухполюсной штепсельной розеткой для скрытой установки со степенью защиты от IP20 до IP23:	один выключатель и штепсельная розетка
2х-полюсный		два выключателя и штепсельная розетка
3х-полюсный		три выключателя и штепсельная розетка

Осветительные приборы по ГОСТу обозначаются так:

НаименованиеИзображениеНаименованиеИзображение

Светильник с лампой накаливания Общее изображение		Светильник с лампой накаливания для аварийного освещения
Светильник с люминесцентной лампой Общее изображение		Светильник с люминесцентной лампой для аварийного освещения
Светильник с разрядной лампой высокого давления Общее изображение		Светильник с лампой накаливания для специального освещения (световой указатель), напр., для запасного выхода
Прожектор, напр., с лампой накаливания Общее изображение

Для генераторов и трансформаторов используют такую маркировку:

НаименованиеИзображениеНаименованиеИзображение

Обмотка трансформатора, автотрансформатора, дросселя и магнитного усилителя		Трансформатор однофазный с магнитопроводом
Трансформатор однофазный с магнитопроводом трехобмоточным		Автотрансформатор однофазный с магнитопроводом
Трансформатор тока с одной вторичной обмоткой		Дроссель с ферромагнитным магнитопроводом

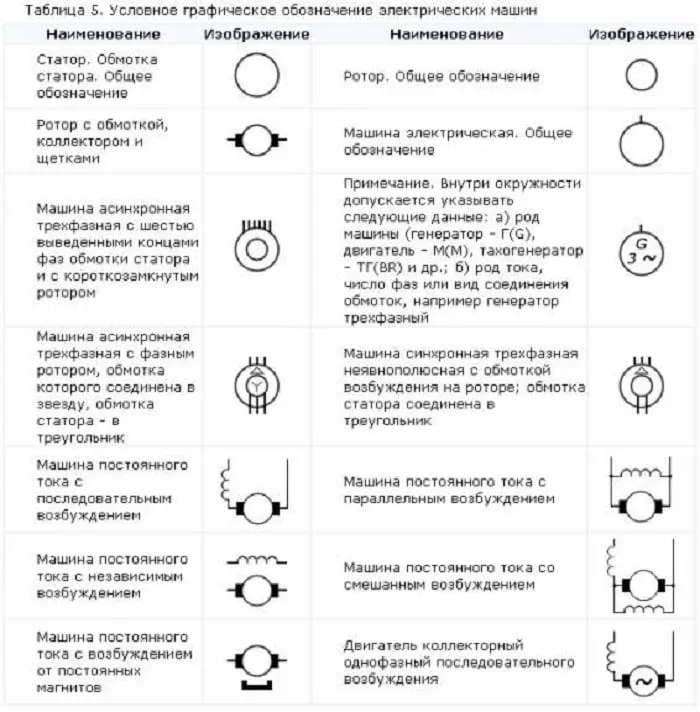

Двигатели и разные элементы, из которых они состоят, маркируются так:

НаименованиеИзображениеНаименованиеИзображение

Статор. Обмотка статора Общее обозначение		Ротор Общее обозначение
Ротор с обмоткой коллектором и щетками		Машина электрическая Общее обозначение
Машина асинхронная трехфазная с шестью выведенными концами фаз обмотки статора и с короткозамкнутым ротором		Примечание: внутри окружности допускается указывать следующие данные: а) род машины (генератор – Г(G), двигатель – М(М), тахогенератор – ТГ(BR) и др.); б) род тока, число фаз или вид соединения обмоток, например, генератор трехфазный
Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду, обмотка статора – в треугольник		Машина синхронная трехфазная неявнополюсная с обмоткой возбуждения на роторе; обмотка статора соединенная в треугольник
Машина постоянного тока с последовательным возбуждением		Машина постоянного тока с параллельным возбуждением
Машина постоянного тока с независимым возбуждением		Машина постоянного тока со смешанным возбуждением
Машина постоянного тока с возбуждением от постоянных магнитов		Двигатель коллекторный однофазный последовательного возбуждения

Контуры заземления и силовой линии маркируются такими символами:

НаименованиеИзображениеНаименованиеИзображение

Линия электрической связи, провод, кабель, шина		Графическое пересечение двух линий электрической связи, электрически не соединенных
Корпус машины, аппарата, прибора
Заземление		Линии электрической связи с двумя соединениями

Сложные графические рисунки типа устройств на электросхемах и соединений контактов нужно знать только профессиональным электрикам:

НаименованиеИзображениеНаименованиеИзображение

Выключатель путевой: однополосный		Контакт электротеплового реле
Выключатель кнопочный нажимной: с замыкающим контактом		Выключатель трехполюсный с автоматическим возвратом
Выключатель кнопочный нажимной: с размыкающим контактом		Контакт для коммутации сильноточной цепи (контактора, пускателя) замыкающий
Контакт коммутационного устройства Общее обозначение: а) замыкающий б) размыкающий в) переключающий		Контакт концевого выключателя: а) замыкающий б) размыкающий
Контакт замыкающий с замедлением, действующим: а) при срабатывании б) при возврате в) при срабатывании и возврате		Выключатель ручной
Контакт размыкающий с замедлением, действующим: а) при срабатывании б) при возврате в) при срабатывании и возврате		Контакт контактного соединения: 1) разъемного соединения 2) разборного соединения 3) неразборного соединения
Контакт термореле		Соединение контактное разъемное
Переключатель однополюсный многопозиционный

Радиоэлементы типа резисторов, диодов, светодиодов обозначаются такими графическими символами:

Диод
Стабилитрон
Тиристор
Фотодиод
Светодиод
Фоторезистор

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Название элемента электрической схемыБуквенное обозначение

1	Выключатель, контролер, переключатель	В
2	Электрогенератор	Г
3	Диод	Д
4	Выпрямитель	Вп
5	Звуковая сигнализация (звонок, сирена)	Зв
6	Кнопка	Кн
7	Лампа накаливания	Л
8	Электрический двигатель	М
9	Предохранитель	Пр
10	Контактор, магнитный пускатель	К
11	Реле	Р
12	Трансформатор (автотрансформатор)	Тр
13	Штепсельный разъем	Ш
14	Электромагнит	Эм
15	Резистор	R
16	Конденсатор	С
17	Катушка индуктивности	L
18	Кнопка управления	Ку
19	Конечный выключатель	Кв
20	Дроссель	Др
21	Телефон	Т
22	Микрофон	Мк
23	Громкоговоритель	Гр
24	Батарея (гальванический элемент)	Б
25	Главный двигатель	Дг
26	Двигатель насоса охлаждения	До

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах.  Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Изображение электрооборудования на планах

Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.

Вам это будет интересно  Редактор для рисования схем

В документе приведены представления для:

• Электрооборудования, электротехнических устройств и электроприемников;
• Линий проводок и токопроводов;
• Шин и шинопроводов;
• Коробок, шкафов, щитов и пультов;
• Выключателей, переключателей;
• Штепсельных розеток;
• Светильников и прожекторов.

Электрооборудование, электротехнические устройства и электроприемники

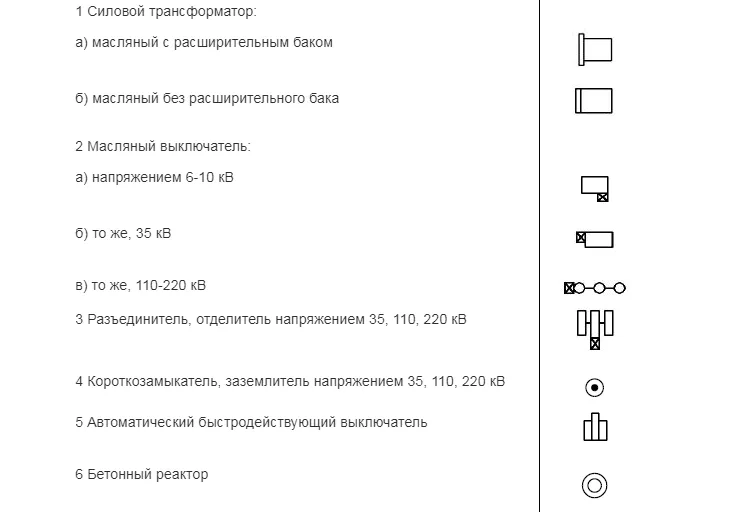

К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.

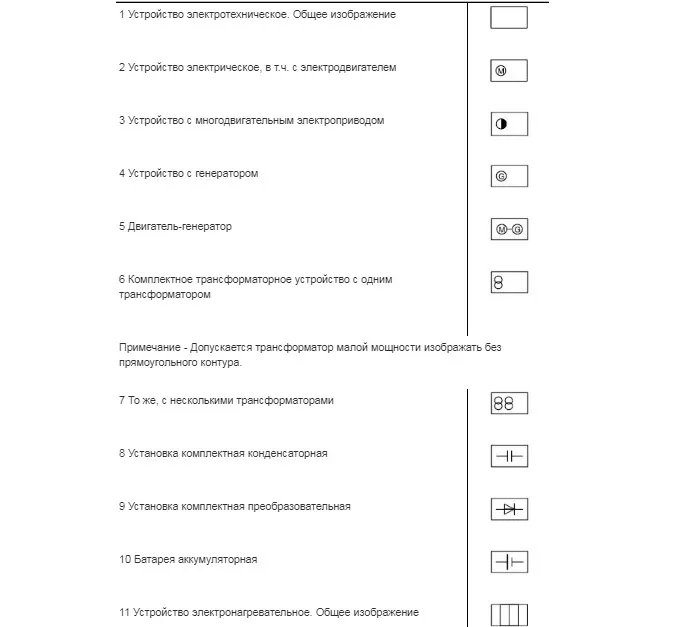

Таблица УГО для электрооборудования

К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.

УГО для электротехнических устройств

Линии проводок и токопроводов

К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.

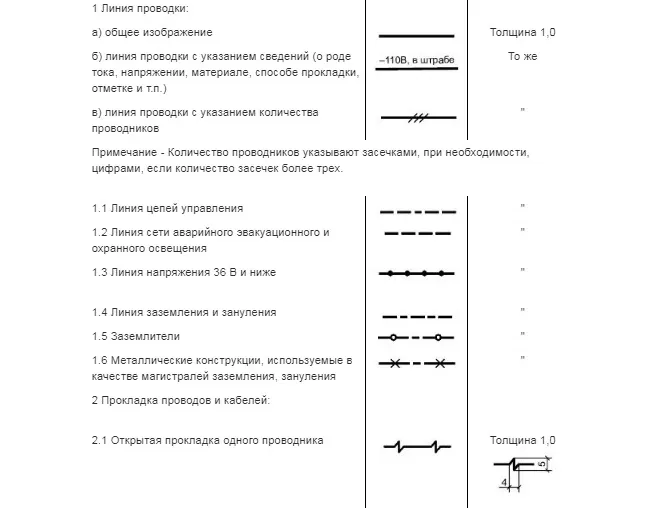

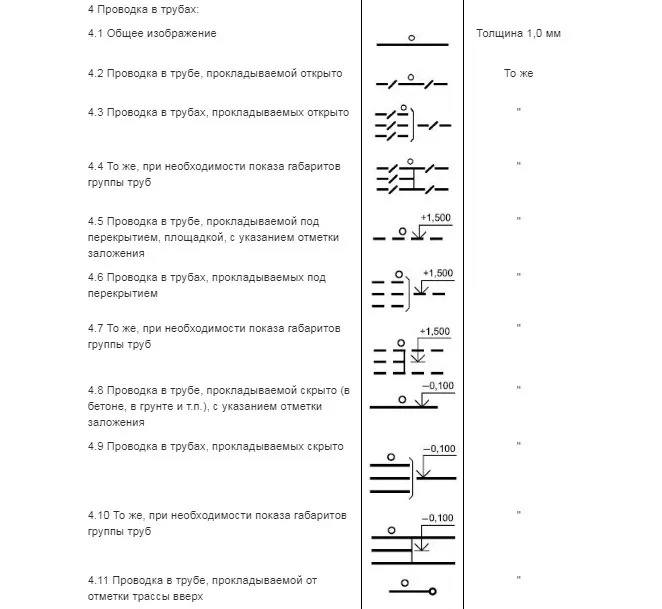

Первая таблица обозначений для линий проводок

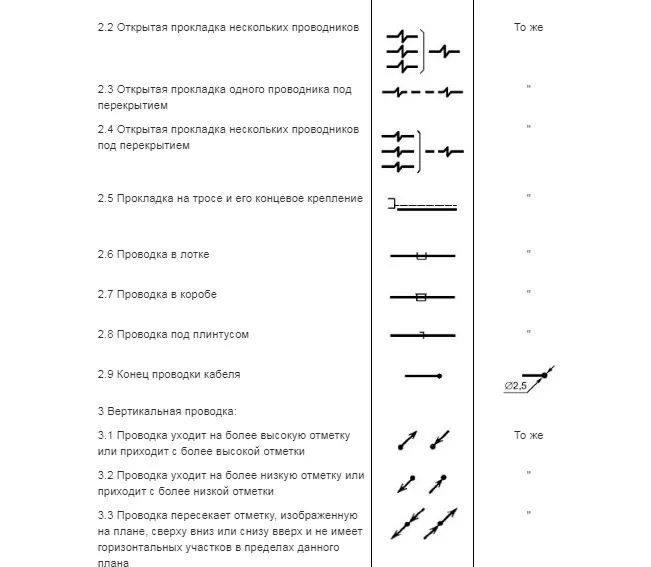

Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.

Вторая таблица обозначений для линий проводок

Третья таблица обозначений для линий проводок

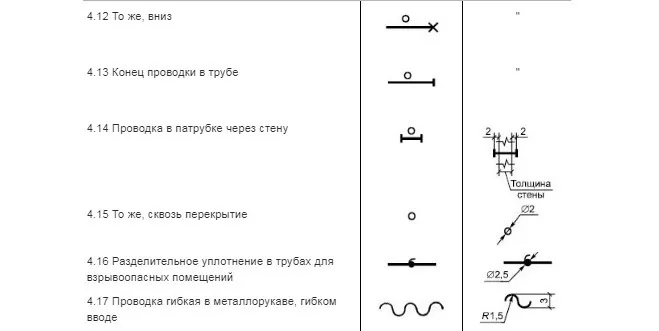

Четвертая таблица обозначений для линий проводок

Шины и шинопровода

Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.

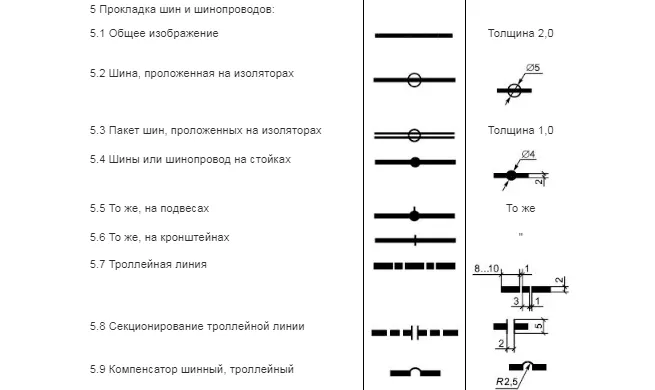

Обозначение шин и шинопроводов

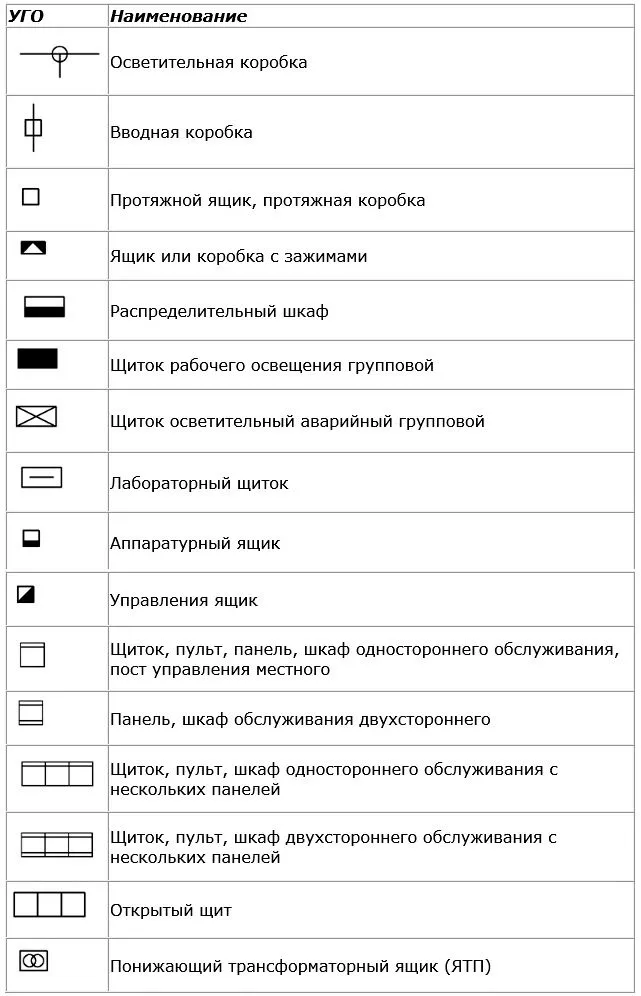

Условные графические изображения коробок, шкафов, щитов и пультов

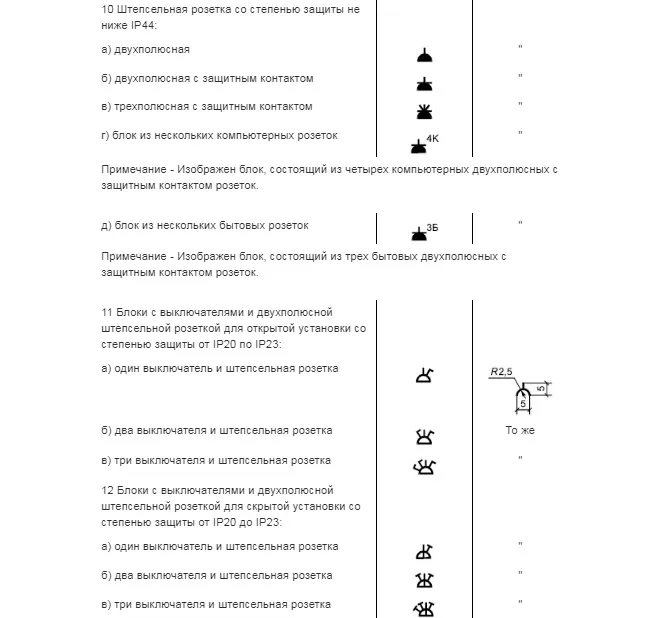

Выключатели, переключатели и штепсельные розетки

Сюда входят и штепсельные розетки.

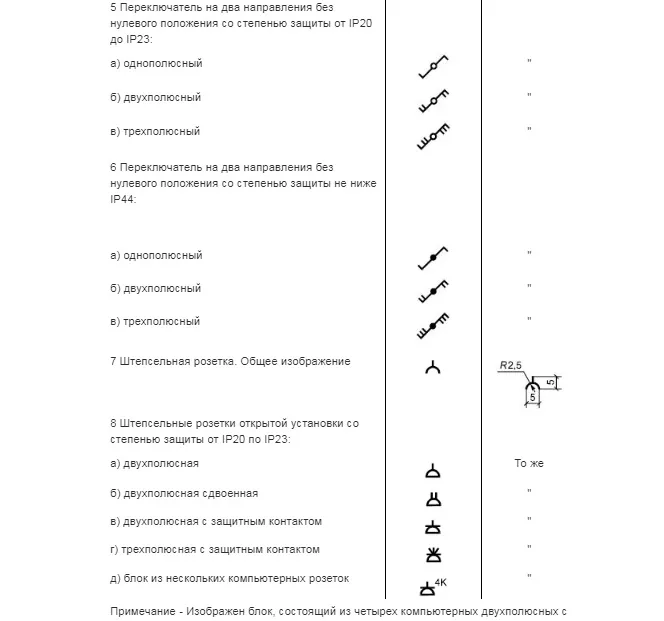

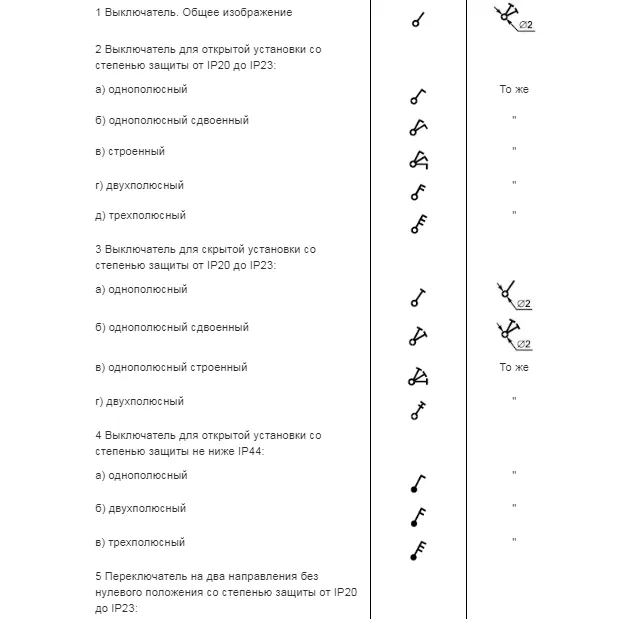

Первая таблица обозначений для переключателей

Все эти элементы используют для переключения, включения и отключения электрических цепей.

Вторая таблица обозначений для переключателей

Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.

Третья таблица обозначений для переключателей

Условные графические обозначения светильников и прожекторов

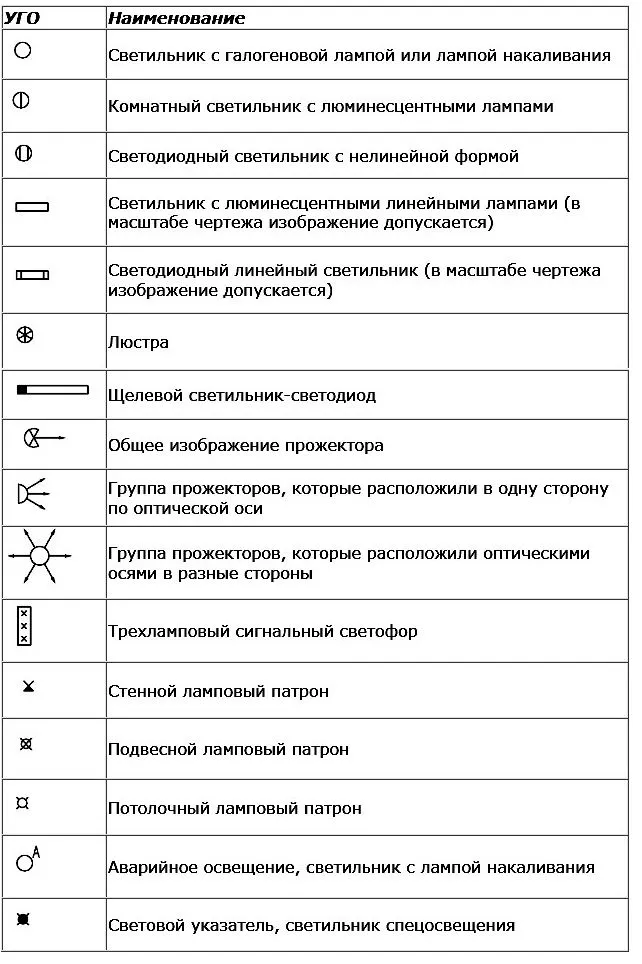

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

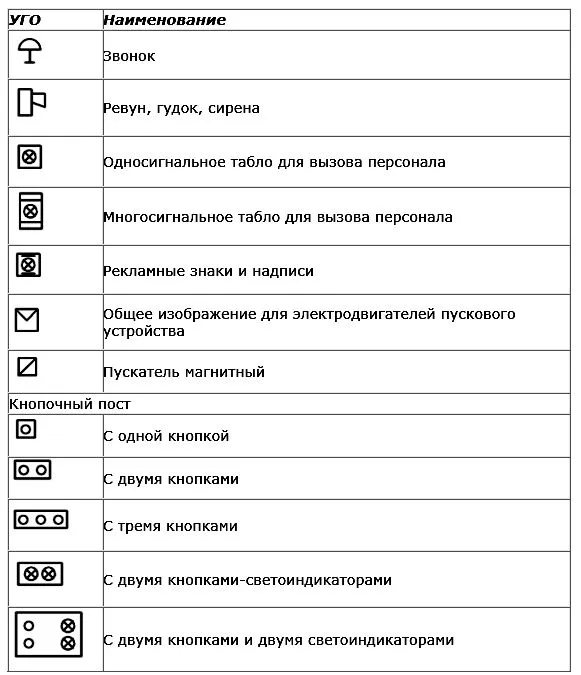

Условные графические обозначения аппаратов контроля и управления

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

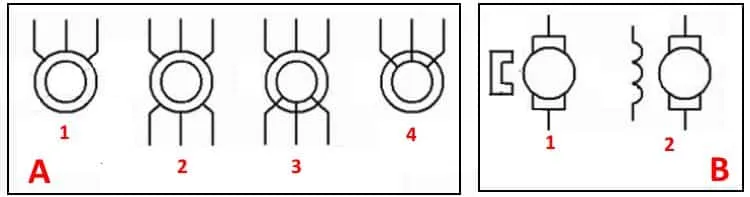

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

• A – трехфазные ЭМ:

1. Асинхронные (ротор короткозамкнутый).
2. Тоже, что и пункт 1, только в двухскоростном исполнении.
3. Асинхронные ЭМ с фазным исполнением ротора.
4. Синхронные двигатели и генераторы.

• B – Коллекторные, с питанием от постоянного тока:

1. ЭМ с возбуждением на постоянном магните.
2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

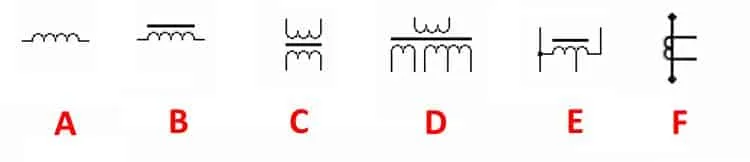

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

• А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
• В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
• С – Отображение двухкатушечного трансформатора.
• D – Устройство с тремя катушками.
• Е – Символ автотрансформатора.
• F – Графическое отображение ТТ (трансформатора тока).

Как изображаются однолинейные схемы?

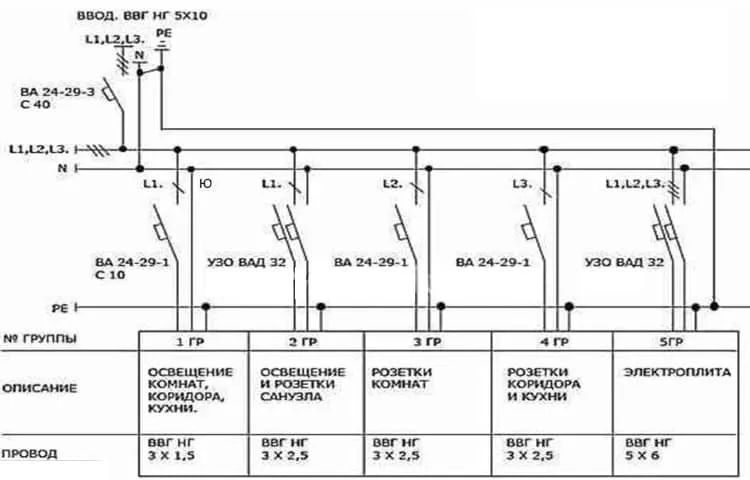

Однолинейные схемы понадобятся для сборки электрощитов. В их основе — устройство защитного отключения (сокращенно УЗО), контакторы, автоматика, нулевые и земляные шины, и другое оборудование. При работе с такой схемой нужно быть особо внимательным, так как часть символов имеет схожий характер. В пример можно привести катушки реле, для графики которых используется только прямоугольник. Однообразно обозначаются контактор и рубильник, здесь главное заметить один небольшой элемент на стационарном контакте.

При составлении однолинейной схемы важно понимать, что некоторые символы обозначаются несколькими значками: скажем, наличие двух галочек подряд указывает на количество проводов.

Символы для чтения принципиальных схем

Символы принципиальных схем напоминают базовые. Чтобы научиться их читать, следует запомнить стандартные значки всех элементов, которые есть в электроустройствах. Основные из них: обозначения букв и цифр, пунктирные, механические и экранированные линии, коаксиальные кабели и другие. В этом списке можно опустить значки для радиоустройств, так как при составлении схемы электросети жилого дома они не столь востребованы.

Примеры обозначений:

• разъемные элементы обозначаются значками Х1 и Х2;
• общепринятые значки для резисторов — R1 (переменный резистор), SA1(выключатель). Так как элементы связаны, между ними проводится пунктир.
• экранирование рисуют штрихпунктирной линией, связывая ее с общим проводом. Это обозначение необходимо, так как многие узлы электроустройств реагируют на магнитное поле.

Для того чтобы грамотно читать принципиальные схемы, необходимо научиться отличать цепи главной схемы от вторичных. В основе главных цепей части, преобразовывающие поток электроэнергии, в основе вторичных узлы мощностью не более 1 киловатта. Они учитывают и измеряют расход электричества и координируют работу электроприборов.

Источники

• https://www.asutpp.ru/uslovnye-oboznachenija-v-jelektricheskih-shemah.html
• https://electro-znatok.ru/stati/elektricheskie-oboznacheniya-na-shemah/
• https://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah
• https://rusenergetics.ru/oborudovanie/uslovnye-oboznacheniya-v-elektricheskikh-skhemakh
• https://remboo.ru/inzhenernye-seti/elektrika/oboznacheniya-na-elektricheskih-shemah.html
• https://www.bazaznaniyst.ru/oboznachenia-v-elektricheskix-chemah/

[свернуть]

Янв 25, 2021

Какие условные обозначения применяют на чертеже?

На чертежах используют различные условные обозначения, которые помогают обозначить объекты, элементы и их характеристики. Некоторые из наиболее распространенных условных обозначений включают в себя:

1. Линии:

• Тонкие сплошные линии: границы, контуры, сечения;
• Тонкие прерывистые линии: скрытые линии;
• Толстые сплошные линии: выноски, рамки;
• Толстые прерывистые линии: оси симметрии, центры вращения;
• Штрихпунктирные линии: габаритные размеры, границы зон.

1. Обозначения элементов:

• Прямоугольник с закругленными углами: обозначение электрического прибора;
• Круг: обозначение отверстия или выреза;
• Крест: обозначение точки привязки;
• Треугольник: обозначение резьбы.

1. Графические условные обозначения:

• Пиктограммы: обозначения объектов, устройств, оборудования и т.д.;
• Схемы: электрические, гидравлические и т.д.

1. Буквенные обозначения:

• Аббревиатуры: наименования объектов, устройств и т.д.;
• Буквенные обозначения материалов.

Это лишь некоторые примеры условных обозначений, которые используются на чертежах. Конкретные обозначения зависят от вида чертежа и отрасли техники, для которой он создается.
