Стандартная система кондиционирования не включает в себя обеспечение подачи свежего воздуха в помещение. Тем не менее, проветривание традиционным способом – через открытие окон или форточек – может быть недоступным в некоторых случаях.
Кондиционер с приточкой – что это такое, устройство, принцип действия
Классическая сплит-система работает исключительно на охлаждение воздуха в помещении. Однако за несколько десятилетий применения подобной техники в помещении назрело несколько актуальных проблем:
- Крупные габариты оборудования. Из-за этого их установка довольно часто сопряжена с сопутствующими неприятностями, например, в виде применения специфического монтажа там, где невозможно просто монтировать громоздкую аппаратуру. Всего этого лишены современные модели. Они легки, малогабаритны и отличаются привлекательным внешним видом.
- Вероятность распространения возбудителей болезней с потоками воздуха. В системе могут накапливаться микроорганизмы из воздуха, а затем распространяться по внутренним помещениям. В современные приборы встроены модули по обеззараживанию входящих атмосферных потоков, и потому они полностью безопасны с этой стороны.
- Отсутствие притока свежего воздуха. Согласно нормам, на одного человека в помещении в течение часа должно поступать порядка 30 куб. метров свежего воздуха.
Решить все эти задачи как раз и позволяет установка современного кондиционера с функцией приточного вентиляции в настенном или канальном исполнении.

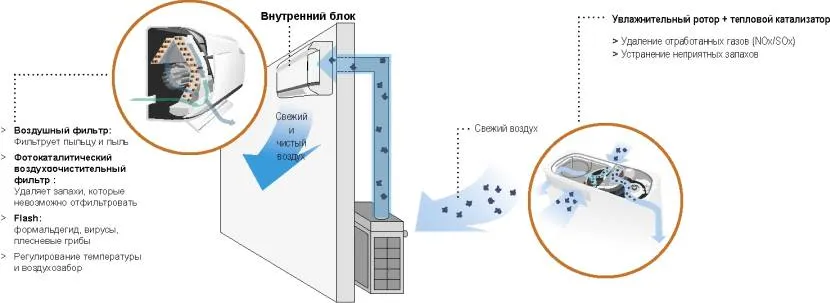

Устройство и принцип действия
Главное отличие прибора для кондиционирования с приточкой от стандартной системы – наличие воздуховодного канала, производящего забор воздуха снаружи. В остальном его устройство аналогично и имеет следующие основные части:
- Испаритель, оснащенный теплообменным контуром и вентилятором.
- Фильтрующая система.
- Блок электронного управления.
- Наружный модуль – включающий компрессор, кулер, конденсатор, турбину, смесительную камеру.
Кроме того, прибор может оснащаться калорифером с электрическим или водяным контуром для подогрева поступающего воздуха в период холодов.

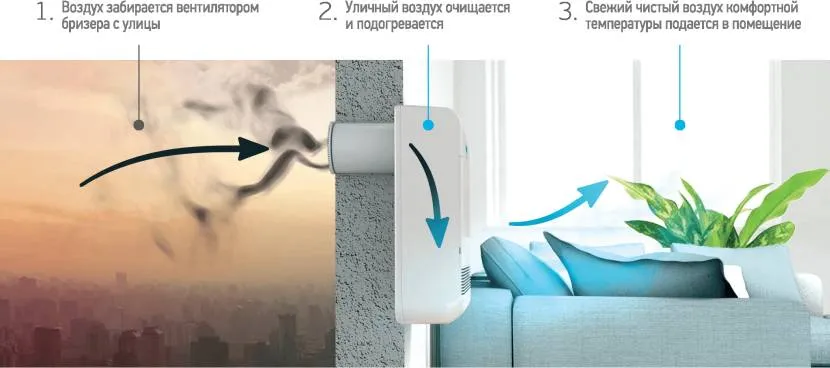

Работа такого кондиционера в режиме приточной вентиляции подчиняется следующему алгоритму:
- Свежий воздух через воздуховод поступает в испарительный блок.
- Далее масса наружной атмосферы перемешивается с внутренней.
- После этого поток проходит через последовательную систему дополнительных устройств – нагревателя/охладителя, осушителя/увлажнителя, обеззараживателя и т. д.
- В завершении готовый обогащенный свежим воздухом поток поступает в помещение.
На заметку! Установка приточного кондиционера особенно актуальна в условиях, когда проветрить помещение естественным образом не представляется возможным. Например, на улице дым, пыль, газ или просто холодно.
Главные плюсы приточного кондиционирования
Среди основных преимуществ системы кондиционирования с приточкой выделяются следующие:
- Круглогодичное освежение атмосферы дома. Забираемый снаружи воздух автоматически нагревается или, напротив, охлаждается – в зависимости от настроек оборудования и внутренних микроклиматических условий. Благодаря этому атмосфера в доме всегда будет свежей и нужной температуры – в противовес естественному проветриванию, когда при открывании форточек или окна воздух в доме либо сразу охлаждается или нагревается, что делает такой способ весьма ограниченным и зависящим от погодных условий.
- Глубокая очистка подаваемого с улицы воздуха. Современная сплит-система с функцией приточной вентиляции оснащается специальной многоуровневой системой фильтрации. Это позволяет круглосуточно поддерживать атмосферу жилища в свежем состоянии независимо от внешних условий – дыма, смога, выхлопных газов, пыли и прочих факторов, загрязняющих окружающую среду.
- Охват разных областей и помещений. Новые модели климатической техники рассматриваемого типа обеспечивают проветривание одновременно в нескольких областях жилого помещения – в зависимости от местных микроклиматических условий. Например, на кухне требуется одни значения интенсивности проветривания и температуры, в спальной – совсем другие.

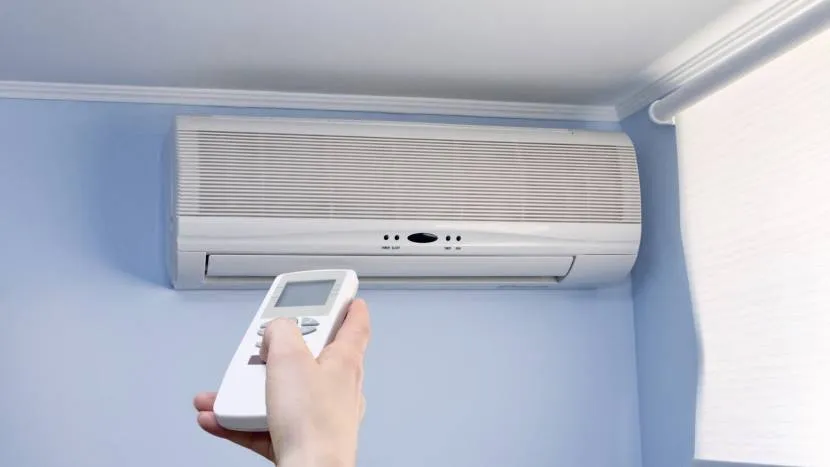

- Автоматический контроль работы. Нагревательные элементы, компоненты наружного и внутреннего блока управляются быстродействующим процессором, опираясь на заданные пользователем настройки и датчики. Для этой цели через панель управления задается скорость подачи вентиляции и желаемый уровень нагрева в помещении.
- Минимальное техногенное воздействие на окружающих. Новейшие экземпляры оборудования имеют небольшие габариты и вес, благодаря чему удобно устанавливаются на стену или потолок (в зависимости от варианта исполнения). Благодаря входящим в их состав специальным материалам техника практически не издает шума и вибраций.
Обратите внимание! Кондиционер с вентиляцией воздуха оснащается микропроцессорным быстродействующим управлением. Параметры кондиционирования и проветривания поддерживаются в автоматическом режиме круглый год достаточно точно по погодным условиям. Поэтому прибор расходует энергии ровно столько, сколько требуется для работы в рамках заданных настроек.
Разновидности
В семействе приточных кондиционеров различаются следующие 3 основные разновидности:
- Мембранные.
- Модульная система.
- Модифицированный наружный блок.
Разберем детально особенности их устройства и функционирования.
Мембранный
Основным функциональным элементом данной разновидности приточных сплит-систем является специальная регулирующая мембрана. Она имеет специальную молекулярную структуру, через которую беспрепятственно проходит только кислород. При этом другие более тяжелые газы задерживаются. Благодаря этому в помещение поступает обогащенный кислородом воздух.
Однако оборудование такого типа не распространено на отечественном рынке. Кроме того, его высокая стоимость и сложность в установке отталкивают рядового потребителя и заставляют искать альтернативное решение.

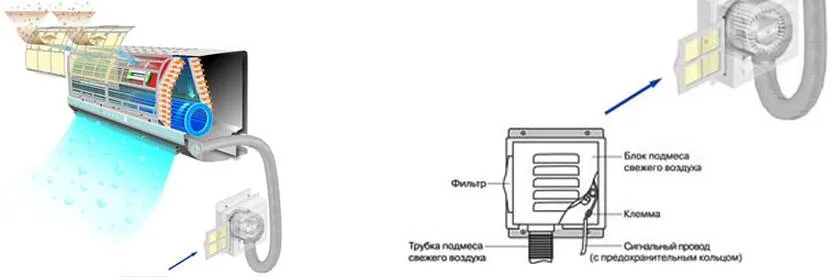

Модульная система
Сплит-система модульного типа по сути является дополнением к уже установленному кондиционирующему прибору, и наряду с вентиляцией обеспечивает бесперебойный приток свежего воздуха. Среди его главных конструктивных особенностей выделяются:
- В основе используется рекуператор, оснащенный отдельный воздуховодом.
- Внешний блок устанавливается рядом с уже монтированным наружным блоком самого кондиционера.
- При прохождении через воздуховодную сеть забираемый с улицы воздух подогревается и подмешивается к внутреннему потоку системы вентилирования.
По принципу работы прибор представляет собой малогабаритную вытяжную систему, обеспечивающую подмес свежего воздуха в систему кондиционирования. Главное преимущество такого варианта организации проветривания – относительно низкая стоимость. Однако наряду с этим имеется и ряд недостатков:
- Необходимость установки дополнительного внешнего блока рядом с наружным модулем.
- Относительно небольшая мощность приточки – не более 20 куб. м. в час.
- Ограниченное производство.
Кондиционер с приточкой модульного типа подходит для небольших помещений или в качестве дополнения.

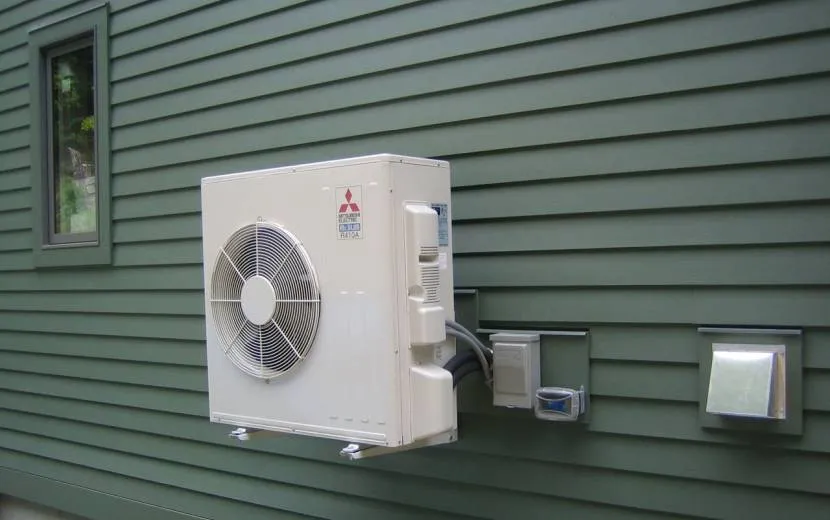

Модифицированный наружный блок
В конструкции этого кондиционера с притоком воздуха имеется всего один внешний блок – обеспечивающий одновременно и охлаждение, и вентиляцию. На внутренний модуль прибора поток свежего воздуха подается через специальный воздуховодный канал. Оборудование имеет максимальный показатель производительности среди рассматриваемых разновидностей – 30-35 м³/ч. Однако главный недостаток таких установок – высокая стоимость.
Видео о том, насколько полезна установка приточного кондиционера:
Справка! Системы рассматриваемого типа обеспечивают не более 10% свежего воздуха от общего прогоняемого кондиционером потока. Несколько больший показатель имеют модели канального типа – порядка 20-25%. Наибольший же качественный приток наружного воздуха могут дать только отдельно устанавливаемые полноценные приточки. Средняя производительность бытовых моделей – 100-160 м³/ч.
Критерии выбора
При выборе модели приточного кондиционера для конкретных условий применения необходимо уделить внимание прежде всего следующим критериям:

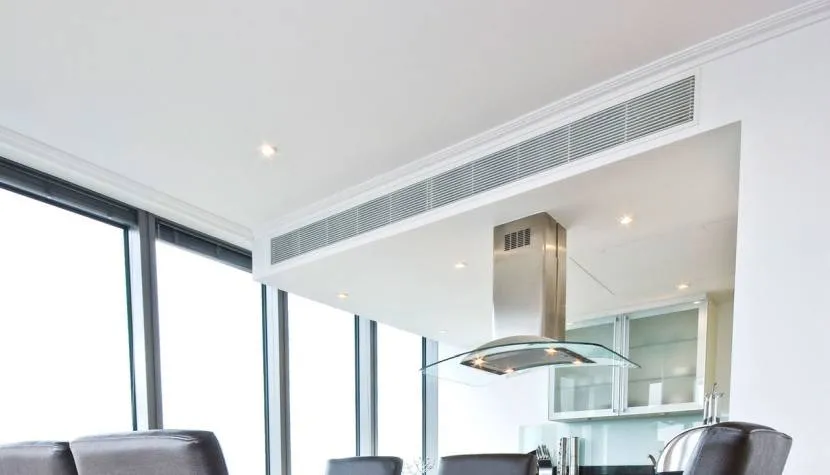

- Для потолков высотой от 2,5 метров идеальным вариантом является канальный или кассетный кондиционер с притоком. Однако для его установки потребуется монтаж специальной подвесной системы. Лучше всего они подойдут для двойного или навесного потолка. Для низких комнат идеальным решением будет настенная модификация.
Видео-пример установки и применения приточного кондиционера:
- В решении задачи обеспечения нормального проветривания в просторных помещениях – гостиных, холлах, спортивных залах – подойдут приточные сплит-системы в колонном исполнении. Они отличаются большой производительностью и лучшим распределением потоков в пространстве.
- Мощность, место установки, тип управления и другие важные параметры должны полностью соответствовать конкретным условиям эксплуатации.
Важно! При выборе кондиционера с проветриванием необходимо ознакомиться не только с его типом устройства и принципом действия, но также тщательно изучить основные технические данные – мощность, производительность, диапазон задаваемой рабочей температуры и скорости потока. Важно предварительно убедиться, что модель подходит для того места, куда его планируется устанавливать.
Видео о том, какой должна быть система кондиционирования и проветривания в доме:
Коротко о главном
При эксплуатации классических кондиционеров выявляются существенные недостатки – громоздкость оборудования, возможность циркуляции в воздухе микроорганизмов и отсутствие приточки свежего воздуха. Все эти минусы учтены и исключены в современных моделях, дополненных системой приточки. В состав таких приборов, помимо воздухозаборника, входят – испаритель, теплообменник, вентилятор, блок управления, наружный блок.
Работает система аналогично классическому варианту, но с забором, обработкой и последующим подмесом воздуха, захватываемого снаружи и подмешиваемого к внутренней атмосфере. Главные ее плюсы:
- Обеспечение проветривания круглый год.
- Глубокая очистка уличного воздуха перед подачей в дом.
- Возможность микрозонирования.
- Автоконтроль работы.
- Отсутствие вредных факторов.
Существуют 3 основные разновидности кондиционера с режимом проветривания – это мембранные, модульные и модифицированные. У каждой из них есть свои особенности устройства, работы и применения. При выборе прибора необходимо учитывать размеры, специфику помещения и условия эксплуатации.
Отправим материал на почту
Заказывайте монтаж и обслуживание инженерных коммуникаций у профессионалов.
Как правильно сделать приточную вентиляцию?
Существует несколько способов создания приточной вентиляции, но в основе любой системы приточной вентиляции лежит подача свежего воздуха в помещение с улицы через фильтры и систему воздуховодов.
Вот основные шаги, которые нужно выполнить для создания приточной вентиляции:
-
Определите необходимый объем воздуха. Рассчитайте объем помещения, в котором будет установлена вентиляция, и определите, сколько свежего воздуха необходимо подавать в помещение в час. Обычно рекомендуемый объем воздуха составляет 30-40 м3/ч на одного человека в помещении.
-
Установите приточные устройства. Установите наружные и внутренние приточные устройства в соответствии с требованиями производителя и инструкцией по установке. Наружные устройства должны быть защищены от атмосферных осадков и загрязнений. Внутренние устройства должны быть расположены на таком расстоянии от стен, мебели и других предметов, чтобы свежий воздух мог свободно циркулировать по всему помещению.
-
Установите воздуховоды. Установите воздуховоды, которые будут соединять приточные устройства с помещением. Убедитесь, что воздуховоды имеют правильный диаметр и находятся в правильном положении. Установите также фильтры, которые защитят вентиляционную систему от попадания загрязнений.
-
Установите вентилятор. Установите вентилятор, который будет помогать притоку воздуха. Вентилятор должен быть правильно подобран по мощности и диаметру воздуховодов. Установите вентилятор на той же высоте, что и приточные устройства, чтобы обеспечить правильную циркуляцию воздуха.
-
Проверьте работу системы. После установки вентиляционной системы проверьте ее работу на предмет протечек, шума и других неисправностей. Оцените качество воздуха в помещении, используя соответствующие приборы.
Помните, что проектирование и установка приточной вентиляции являются достаточно сложным и ответственным процессом, и для достижения наилуч
Существуют два основных типа приточной вентиляции: центральная и децентрализованная.
Центральная приточная вентиляция включает в себя установку центральной вентиляционной системы в центральном блоке здания, которая затем подводит свежий воздух в каждое помещение через воздуховоды. Этот тип вентиляции обычно является более эффективным, но также может быть более дорогостоящим в установке.
Децентрализованная приточная вентиляция представляет собой установку маленьких вентиляционных систем в каждом помещении. Эти системы обычно имеют небольшой размер и могут устанавливаться на стенах или окнах. Децентрализованная приточная вентиляция может быть менее эффективной, чем центральная вентиляционная система, но является более гибкой в установке и может быть более дешевой.
При выборе типа приточной вентиляции важно учитывать размер помещения, количество людей, которые будут находиться в помещении, а также наличие других источников воздуха, таких как окна. Например, в больших помещениях или в зданиях с большим количеством людей может потребоваться более мощная центральная вентиляционная система.
Также важно учитывать факторы, связанные с установкой, такие как доступность каналов для воздуховодов, наличие подходящих электрических подключений и т.д. Поэтому перед установкой приточной вентиляции всегда рекомендуется провести консультацию с профессиональным специалистом в этой области.
