Проектирование электропроводки в квартире должны делать проектные организации или профессиональные проектировщики. Это утверждение, безусловно, верно, если вам нужно получить дополнительные электрические мощности для квартиры или дома. А что если этого не нужно, можно ли спроектировать электропроводку самостоятельно.

Вступление

Попробуем решить задачу  самостоятельного проектирования электропроводки в квартире. Не будем мудрствовать и посмотрим, как это делают проектировщики. То есть посмотрим, этапы работ профессионала по проектированию электропроводки. Эта информация будет полезна для проектирования частного дома с отоплением.

Посмотреть и приобрести котельное оборудование изготовленное по требованиям ГОСТ и ТУ вы можете на сайте Уральского Завода Котельного оборудования https://ural-zko.ru/product/teploobmennoe-i-kotelnoe-oborudovanie/.

Проектирование электропроводки в квартире начинается работой с заказчиком

Проектировщик начинает работу с общения с заказчиком. Он выясняет:

• Где заказчик хочет установить розетки;
• Какой свет должен быть в комнатах и как он должен включаться, сразу или двойными, тройными выключателями;
• Какой свет нужен в коридоре, ванной и туалете;
• Нужны ли дополнительные светильники, например на балконе;
• Планируется ли теплый пол;
• И главное, нужен ли электрический щиток внутри квартиры.

По ответам на эти вопросы проектировщик делает, так, называемое, техническое задание. К заданию прикладывается план квартиры с нанесенными розетками, выключателями, светильниками. Для каждой розетки делается пояснение, что в нее будет включаться.

Начинаем проектирование электропроводки в квартире с разбиения электропроводки на группы

По сделанному, техническому описанию, проектировщик делает первую таблицу.

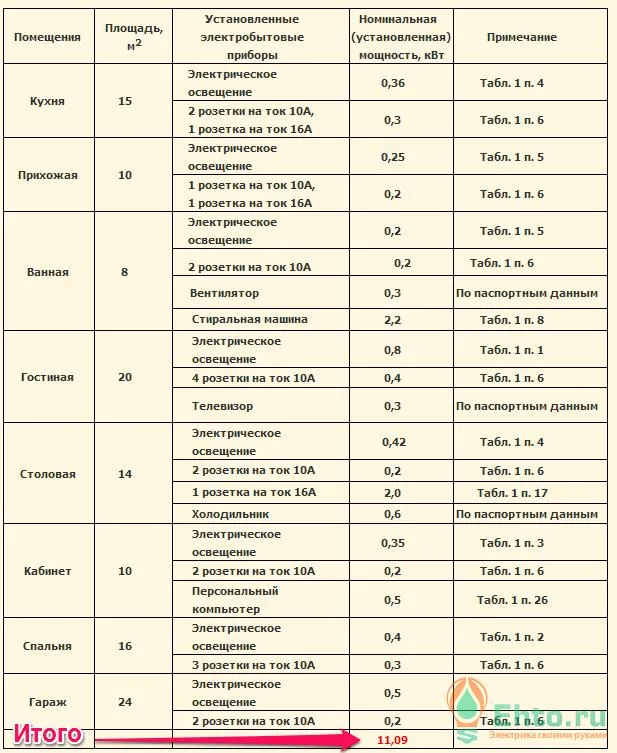

Таблица по приборам:

проектирование электропроводки в квартире

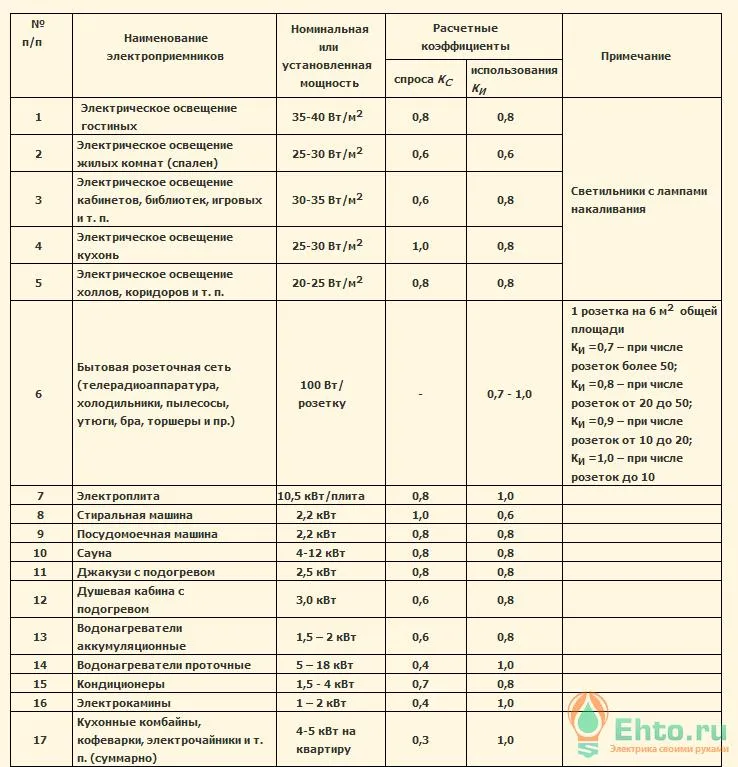

Таблицу групп по комнатам:

Далее разбиваем энергопотребителей квартиры на группы. Разбиваем электропотребителей (розетки и выключатели) по следующим правилам:

• В каждую группу включаем однотипные потребители (свет или розетки);
• Суммируем мощности однотипных потребителей;
• Разбиваем потребителей по близким мощностям;
• Выделяем потребителей продолжительного действия (стиралка) и потребителей больших мощностей (электрическая плита).

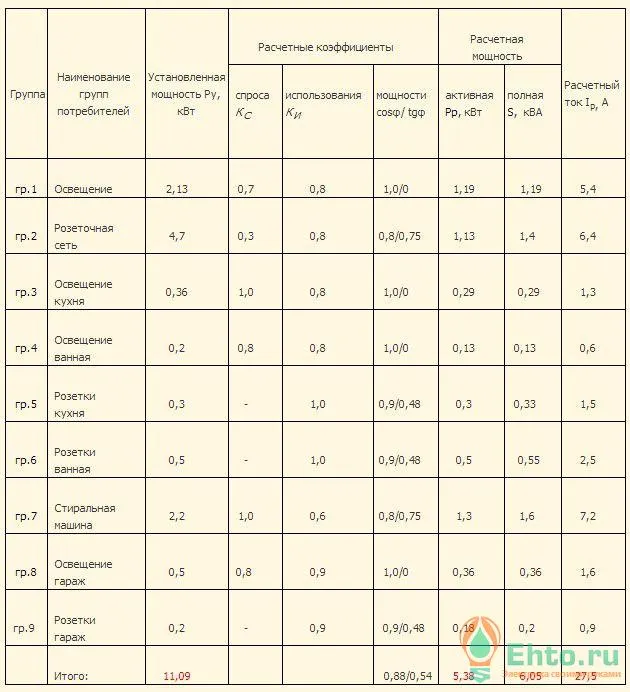

Для каждой группы розеток и групп освещения делается такая таблица:

Коэффициенты спроса (Кс), Коэффициент использования (Ки) и коэффициент мощности cosφ/ tgφ берется из таблиц.

Замечу, что для квартиры коэффициент мощности cosφ/ tgφ можно считать равным 1,0.

Задача всех этих расчетов, получить расчетный ток по группам, по нему выбрать сечение кабеля, а далее подобрать наминал автоматов защиты для каждой группы.

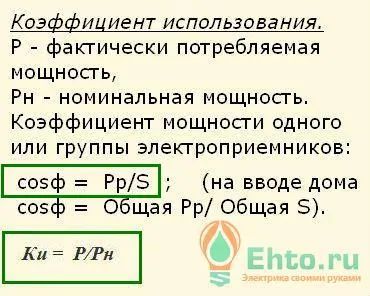

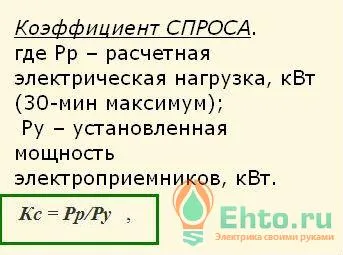

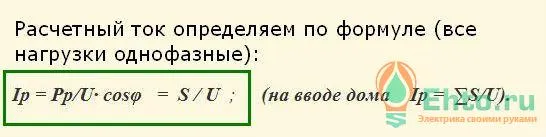

Все расчеты производятся по формулам:

Коэффициенты спроса и использования и проектирование электропроводки в квартире

Приведу примеры значений наиболее используемых коэффициентов спроса и использования

Коэффициент спроса (Кс)

• Кс освещения=0,7;
• Кс розеток  от 1-10 шт.= 1,0;
• Кс розеток от 11-20 шт.=0,9;
• Кс розеток от 21 -30 шт.=0,8,

При условии, что розеток не менее 1 штуки на 6 кв. метров.

Коэффициент использования (Ки)

• Ки  освещения комнат=1,0;
• Ки  освещения кухни=0,8;
• Ки  освещения ванной=0,8;
• Ки розеток=0,8;
• Ки розеток кухни=0,9.

Пример расчета одной группы

• Р установленная = 3 кВт;
• Кс=0,8
• Кс=0,8
• Pp = 3000×0,8×0,8=1920 Вт.
• I потребляемая 1920/220Вольт=8,7 Ампера.

Итог расчета:

• Сечение жил кабеля. S=1,5 мм2. (как выбрать сечение кабеля по току читать тут)
• Автомат защиты: 10 Ампер.
