Создание контура заземления в частном доме своими руками: видеоинструкция для подключения 220В и 380В

В статье «Заземление в частном доме своими руками: 220В и 380В» вы узнаете о необходимости заземления в доме и как правильно сделать контур заземления своими руками для электрических систем 220В и 380В. Также в статье представлено видео с пошаговой инструкцией о том, как сделать контур заземления в частном доме.

Заземление – необходимая мера в любом частном доме или квартире. Оно гарантирует безопасность использования электроприборов и защищает от риска возникновения короткого замыкания. Если нужно сделать заземление в частном доме своими руками: 220В и 380В – это две сети, для заземления которых придется выполнять различные действия. Для первого варианта подойдет и обычное зануление без монтажа контура, а вот для второго заземляющий контур является обязательным.

Монтаж заземления – необходимая мера для безопасного проживания в доме

Зачем нужен контур заземления

Электрический ток может быть смертельно опасным для человека – это общеизвестный факт. В результате аварийной ситуации, под напряжением может оказаться корпус электроприбора, из-за чего прикосновение к нему станет угрозой для жизни и здоровья. Монтаж заземления 220В в частном доме своими руками помогает избежать этого риска.

Как это работает? Поверхность электрического оборудования становится опасной тогда, когда обрывается нулевая фаза. Контур заземления как раз играет роль такой фазы, через которую электричество уходит в землю.

Защитное заземление значительно снижает напряжение, под которое может попасть человек

Устройство заземления обязательно не только для частных домов, но и для любого промышленного оборудования, электрических установок бытового назначения и пр. Контур заземления снижает риск перегрузок, пожароопасность оборудования, а также повышает безопасность работы с ним.

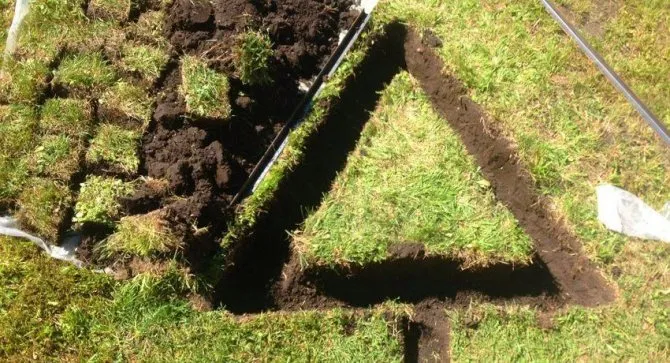

Готовим нужный треугольник

Место установки электродов выбирается так, чтобы было удобно подвести заземляющую шину к распределительному щитку. Но проектные размеры не являются обязательными. Стороны треугольника могут быть и менее трех метров в длину, а глубина забивки штыря может быть уменьшена до 2-2,5 метров. Может быть увеличено и количество электродов, если грунт оказался плотным и на проектную глубину забить штыри не удается.

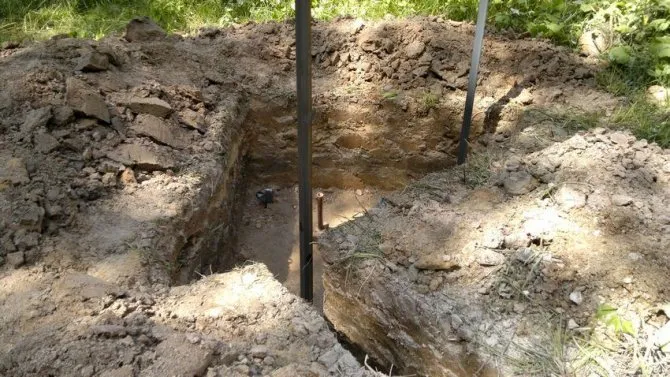

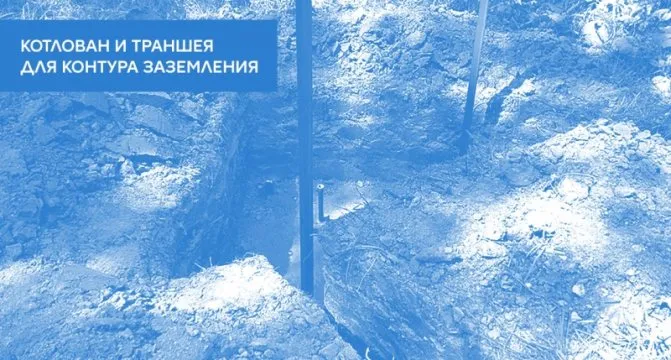

После разметки на выбранном месте, можно отрыть небольшой котлован на глубину до 1 метра. Одновременно копаем траншею такой же глубины для шины заземления от контура к цоколю дома. Иногда вместо котлована выкапывают траншеи по периметру создаваемого контура, что несколько упрощает процесс земляных работ. Нужно лишь обратить внимание, чтобы их ширина позволяла свободно проводить сварочные работы и забивку электродов. Края электродов, которыми они будут уходить в землю, лучше обрезать под углом и заострить шлифмашинкой. Помните, что металл должен быть неокрашенным.

Электроды вбиваем кувалдой в землю в намеченных местах так, чтобы они выступали над уровнем поверхности примерно на 200 мм. Затем их соединяем с помощью электросварки общей шиной из стальной полосы. От применения болтовых соединений лучше воздержаться — резьбовой контакт под землей быстро окислится, и сопротивление контура критично возрастет. Теперь можно прокладывать шину из такой же стальной полосы к фундаменту дома.

Советы эксперта

Перед точкой крепления на цоколе нужно предусмотреть небольшой изгиб, чтобы компенсировать линейные подвижки шины при перепадах температур. Полоса должна завершаться приваренным болтом с резьбой М10, к которому и будет крепиться медная клемма с проводом заземления на распределительный щиток.

Элементы контура заземления

Схема заземления в частном доме включает в себя следующие элементы:

• три заземлителя вертикального типа, которые вбиваются в грунт, они могут быть выполнены в форме уголка;
• три горизонтальных стальных полосы, которые соединяют между собой вертикальные заземлители;
• стальная полоса, которая выступает в роли проводника между контуром заземления и распределительным щитом.

Монтаж заземления в частном доме можно провести собственноручно

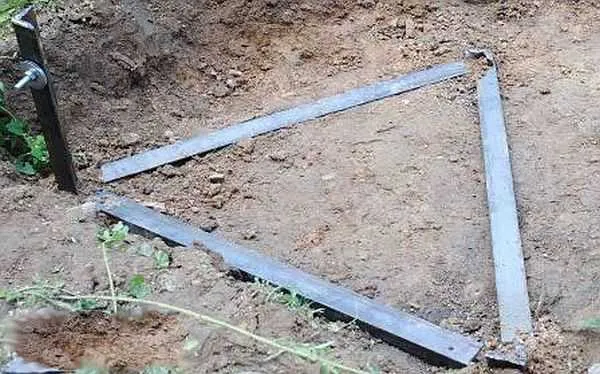

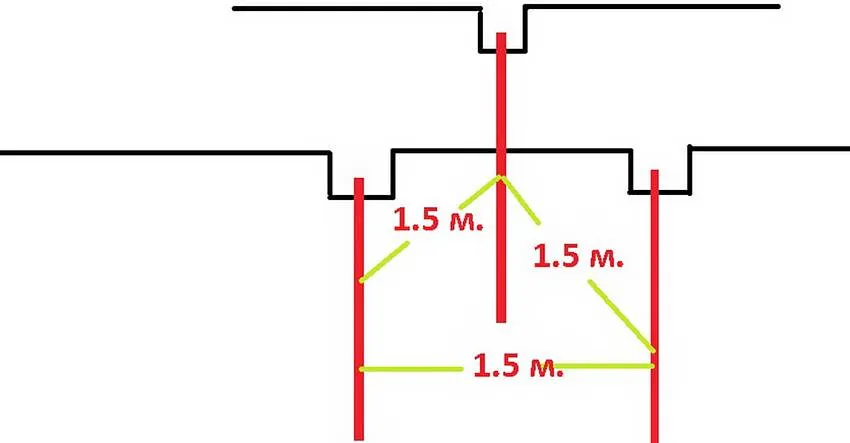

Обычно контур заземления выполняется в виде равнобедренного треугольника, который располагается на расстоянии 1-3 м от фундамента дома. Именно на этом расстоянии выкапывается траншея глубиною около метра, в которую укладываются горизонтальные элементы контура. Вертикальные стальные элементы вбиваются на глубину около 3 м таким образом, чтобы на поверхности оставалось примерно 20 см.

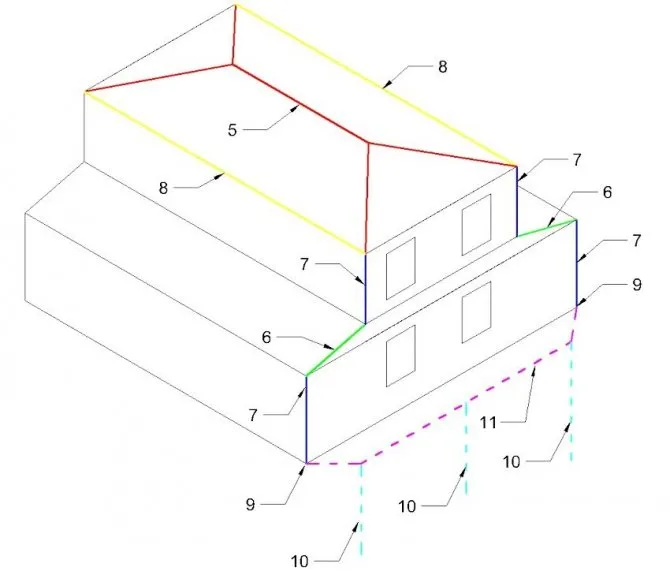

Схема расположения системы защиты от молний. Цифры указывают на места размещения тоководов. Пунктирными линиями показаны элементы заземления, соединенные с тоководами молниезащиты

Затем по периметру контура приваривается стальная полоса, которая соединяет вертикальные штыри. Стальная жила для заземления крепится к корпусу распределительного щита болтами. Как сделать контуры заземления в частном доме более эффективными? Для этого место стыка жилы и контура заземления нужно тщательно зачистить. Также один из вариантов – прокладка стальной полосы с площадью сечения не меньше 16 мм? от распределительного щита до контура.

Еще один вариант увеличения эффективности заземления – это замена стальной жилы на плоскую стальную полосу. Из-за большей площади соприкосновения с грунтом проводимость тока у нее также выше. Однако стальную полосу уложить в грунт сложнее, чем жилу, ее приходится укладывать в грунт по кускам, а затем сваривать их между собой. При этом используется исключительно метод сварки.

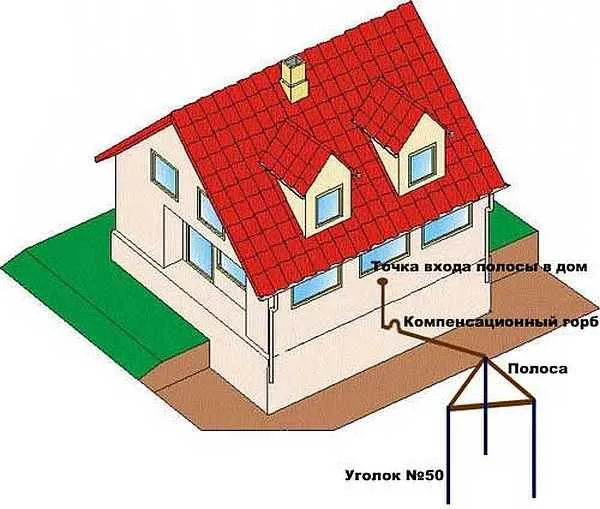

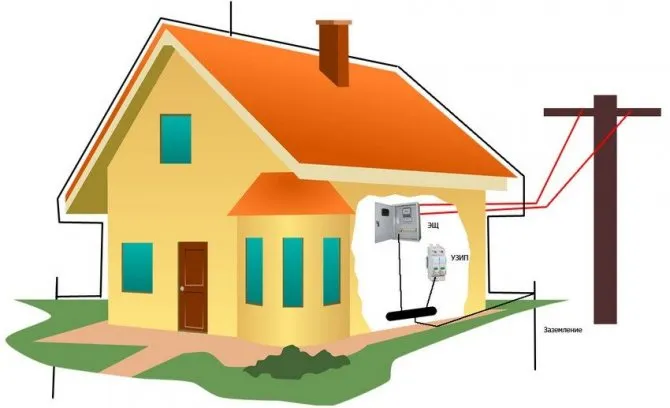

Схема устройства заземления частного дома

Если вы читали или слышали, как сделать правильное заземление в частных домах, то вы наверняка знаете, что использование для соединения элементов конструкции болтов может привести к очень негативным последствиям. Дело в том, что болты достаточно быстро окисляются, из-за чего контур перестает проводить электричество. По тем же причинам нельзя красить раму контура, так как из-за краски ток перестает проходить в землю.

Рабочее заземление не помешает стационарным бытовым приборам, повысив их безопасность и технические показатели

Порядок монтажных работ

Первым делом необходимо выбрать место для забивки электродов и разметить этот участок. Не располагайте контур слишком далеко от здания и самого электрощита, ведь каждый метр стального проводника – это дополнительное сопротивление. Оптимальное расстояние – 3 м от дома. Если с нужной стороны к даче прилегает забор или другие постройки, располагайте штыри в одну линию (можно – ломаную), в остальных случаях делайте треугольник.

После нарезки заготовок приступайте к работам, соблюдая такой порядок:

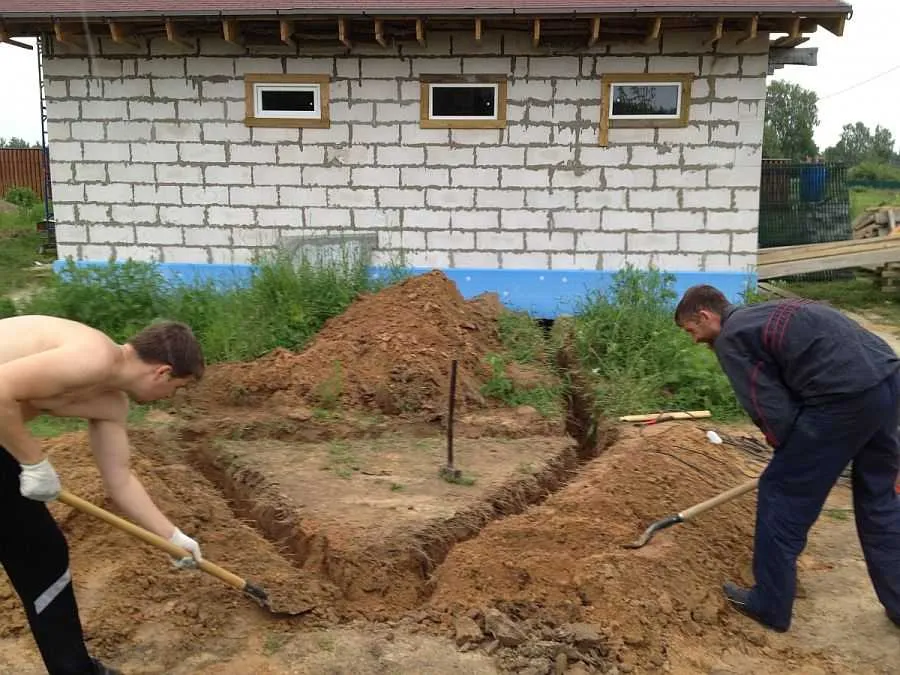

1. Между точками установки вертикальных заземлителей прокопайте траншею глубиной не меньше 500 мм, а лучше – 70 см, как показано на фото. На этом уровне пройдет соединительная полоса.
2. Болгаркой заострите концы стальных уголков или прутов, установите в намеченных точках и загоните их вертикально в грунт при помощи кувалды. Электроды должны выступать над дном траншеи не больше, чем на 10 см.

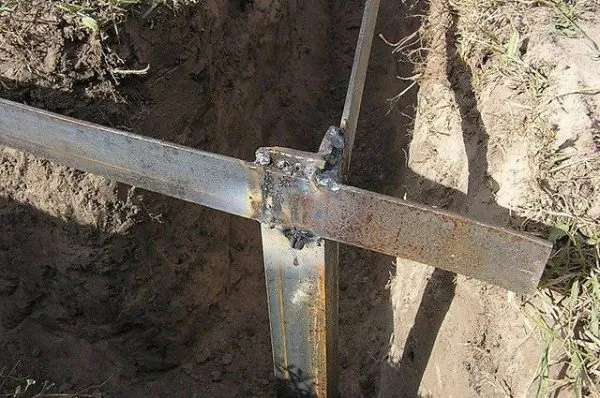

3. Свяжите стержни металлической полосой, тщательно обваривая соединения с обеих сторон. Общая длина сварного шва на каждом стыке – не менее 10 см.

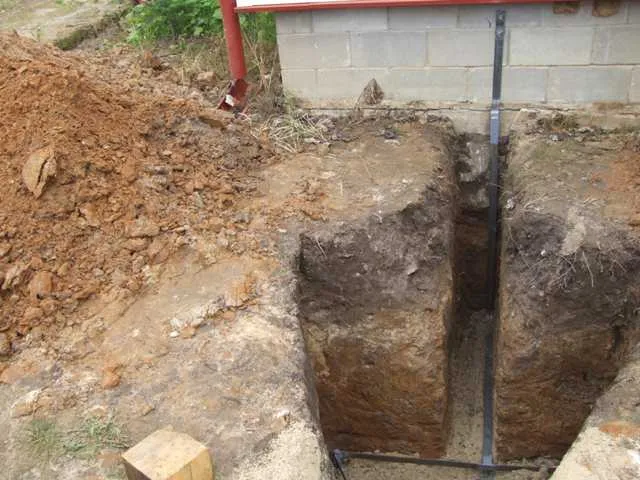

4. Проложите полосу к дачному домику и выведите его на цоколь. Возьмите битумную мастику и обработайте сварные швы, а также часть проводника, поднимающегося над землей.
5. Приварите к концу полосы болт и прикрутите к нему медную шину, проложенную от электрощита.

Примечание. Не нужно покрывать битумом весь металлопрокат, уложенный под землей, иначе сопротивление контура станет недопустимо высоким. Промажьте только сварочные швы, подверженные коррозии в большей степени.

По окончании работ траншею можно зарывать и заниматься внутренней проводкой. Если вы приобрели монтажный комплект из медных стержней, то порядок ведения работ сохраняется, разница – в способе соединения элементов (болты с муфтами вместо сварки). Погружение одинарного электрода тоже производится довольно просто – загнав первую секцию, прикручивайте к ней вторую и забивайте, и так далее. Как правильно сделать заземляющее устройство на даче из металлических уголков, рассказывается на видео:

Многим владельцам частных домов и квартир не понаслышке знакома проблема со старой и ветхой проводкой, к которой может быть очень сложно подвести заземление. Единственный верный вариант в таком случае – это полная замена старой проводки на новую. Однако далеко не каждому это по карману, поэтому иногда приходится обходиться тем, что есть.

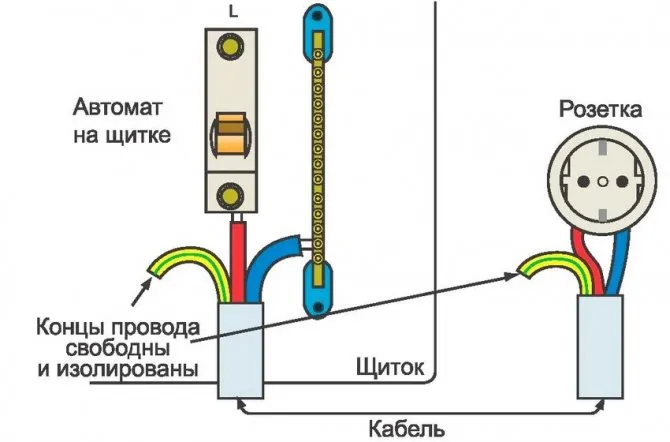

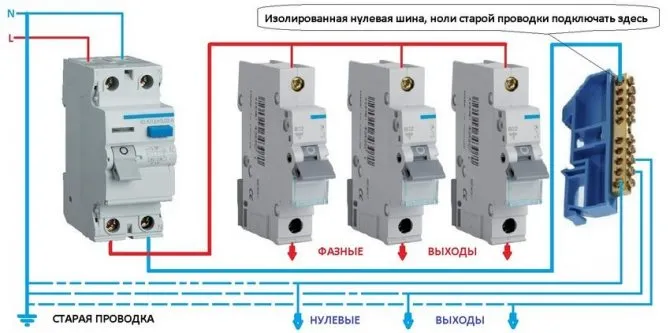

Если нет возможности заменить всю проводку, то нужно хотя бы установить новые розетки, выключатели и распределительные коробки. При этом не нужно менять схему их расположения. При установке новых розеток очень важный момент – это контроль проводов заземления. Они должны находиться в распределительных коробках и выходить на шину заземления через распределительный щит. Ее крепление монтируется на корпус щита.

Подключение УЗО с заземлением позволяет реализовать наиболее полную и надежную схему электрозащиты человека, бытовых электроприборов, электропроводки и сооружений

Еще один относительно простой и дешевый вариант того, как правильно сделать заземление в частных домах – полное отключение старой проводки. В таком случае она просто отсоединяется от щита и остается в стене, а новая проводка прокладывается снаружи. Для этой цели хорошо послужат пластиковые кожухи, а новые выключатели и розетки можно устанавливать в уже имеющихся отверстиях в стенах.

Для обновления распределительных коробок, достаточно будет всего лишь убрать из них старые провода. Новая схема проводки собирается относительно просто, если под рукой есть все необходимые комплектующие:

• кабель-каналы для защиты внешней проводки;
• провода;
• розетки, выключатели и распределительные коробки.

Если вам нужно провести новую проводку в старом доме и провести к электрическому оборудованию заземление, то придется также устанавливать новый распределительный щит. При этом старую проводку можно оставить, но подключать к ней стоит только маломощные электроприборы.

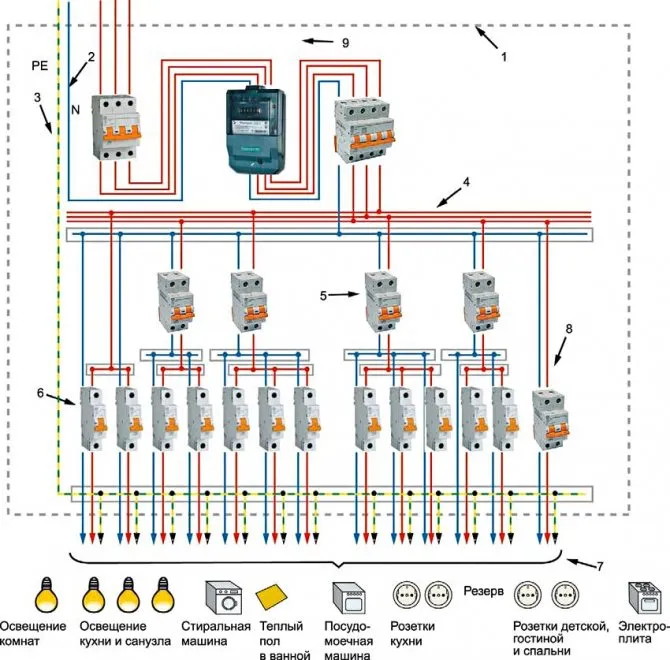

Трехфазная схема щитка в частном доме с разделенным проводником нейтрали и заземления: 1 — пластиковый или металлический корпус щита; 2 — соединительные элементы нолевых рабочих проводников; 3 — соединительный элемент РЕ-проводника, а также уравнивания потенциалов; 4 — соединительный элемент фазовых проводников групповых сетей; 5 — выключатель дифференциального тока; 6 — автоматические выключатели; 7 — линии групповых цепей; 8 — дифференциальный автоматический выключатель; 9 — счетчик

Капитальный ремонт электропроводки в старом доме – это долго и дорого, более бюджетный вариант обезопасить себя от пожара и возможности короткого замыкания – это дополнить сему электропроводки одним проводом заземления. Его можно даже не укладывать внутри стены, а просто проложить в пластиковом кабель-канале.

Преимущества такого варианта очевидны: кабель-канал отлично вписывается в любой интерьер и хорошо крепится к любому материалу. Канал обычно проводится между распределительными коробками, а также от распределительного щита. В каждой распределительной коробке все заземляющие провода должны быть соединены между собой и выходить на заземляющую шину.

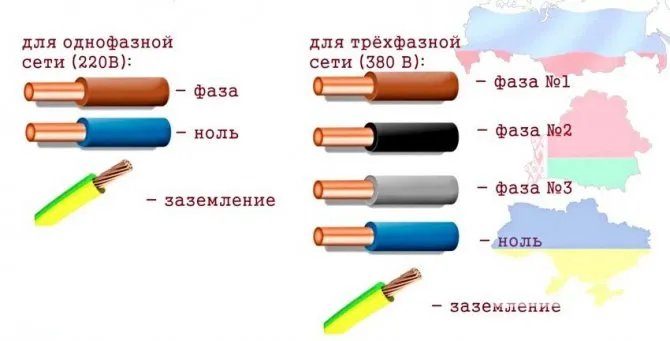

Наиболее предпочтительная цветовая маркировка проводов для России, Белоруссии и Украины

Схемы заземления, какую выбрать

Перед тем как сделать заземление у себя в частном доме потребуется ознакомиться с особенностями обустройства и функционирования защитных систем, предполагающих использование одной из известных схем. Для этого необходимо учесть следующие важные моменты:

1. При организации электроснабжения любого современного объекта на него помимо нулевой и фазной шины должен заводиться так называемый «заземляющий» проводник.
2. Его основное назначение – защитить людей от опасного потенциала, попадающего на корпус приборов при нарушении изоляции проводников.
3. Для этого заземляющая шина еще на стороне подстанции соединяется со специальным элементом заземления (контуром), который обустраивается непосредственно на ее территории.

Дополнительная информация: Благодаря этому функция защиты по нейтральной жиле (совмещенной с рабочим нулем или по отдельному проводнику) передается на сторону потребителя.

При этом рассматриваемые здесь устройства заземления в доме принято относить к категории «повторных» ЗУ, дублирующих станционные на случай обрыва нейтрали (совмещенного PEN проводника).

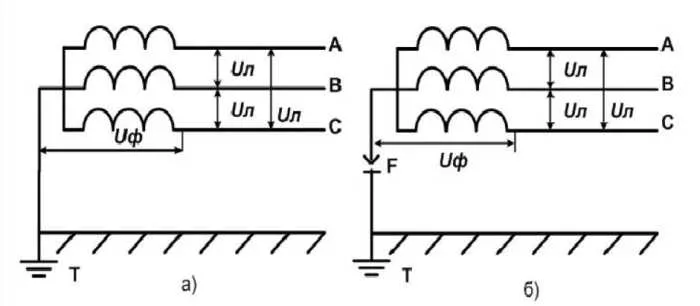

По способу заземления нулевой жилы трансформатора на подстанции и объекта на стороне потребителя все используемые схемы делятся на следующие две категории:

1. Во-первых – это системы с глухозаземленной нейтралью, представляющие собой наиболее распространенный способ заземления трансформаторов, вторичные обмотки которых соединены «звездой». В этом случае их средняя точка постоянно подключена к контуру.
2. Во-вторых, нередко применяются схемы с так называемой «изолированной» нейтралью, в которых средняя точка не соединяется с землей или подключена к ней через высокое сопротивление прибора защиты.

Полезное замечание: Во втором случае рабочие обмотки трансформатора выполняют разделительную функцию и используются обычно в производственных целях или в специальных электронагревательных установках.

Их применение связано с необходимостью изолировать токоведущие части оборудования от заземляющего контура. Глухозаземленную нейтраль согласно правилам устройства электроустановок принято обозначать как «TN». Одним из самых распространенных способов защитного использования такой нейтрали – подсоединение с ней металлических корпусов приборов посредством отдельной шины.

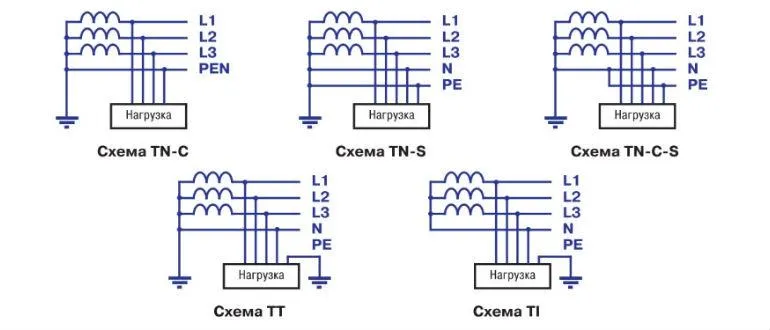

Виды систем заземления (СЗ)

При изучении последней редакции ПУЭ сразу же обращает на себя внимание то, что в главе 1.7 документа приводится следующий перечень защитных схем:

1. TN-C или система с совмещенным рабочим и нулевым проводниками (английское «common» означает в переводе «общий»);
2. TN-S или схема с раздельной прокладкой этих шин («select» или раздельная проводка);
3. TN-C-S – это способ, представляющий собой комбинацию из 2-х предыдущих подходов;
4. особые схемы включения оборудования в защитные цепи с изолированной нейтралью, обозначаемые как TT и IT.

Выбор системы заземления

Решать этот вопрос рекомендуется еще на стадии проектирования загородного строения, то есть задолго до начала возведения самого объекта. От того, какая выбрана система защиты от поражения электротоком, зависят параметры обустраиваемой в здании электропроводки (подбор комплекта электроустановочных изделий, в частности). В ситуации, когда к дому от высоковольтного столба спускается кабель с двумя рабочими жилами – это значит, что в подводке используется система заземления типа TN-C.

Обратите внимание: В этом случае организация повторного заземления обязательна, так как рабочий и заземляющий проводники объединены (PEN).

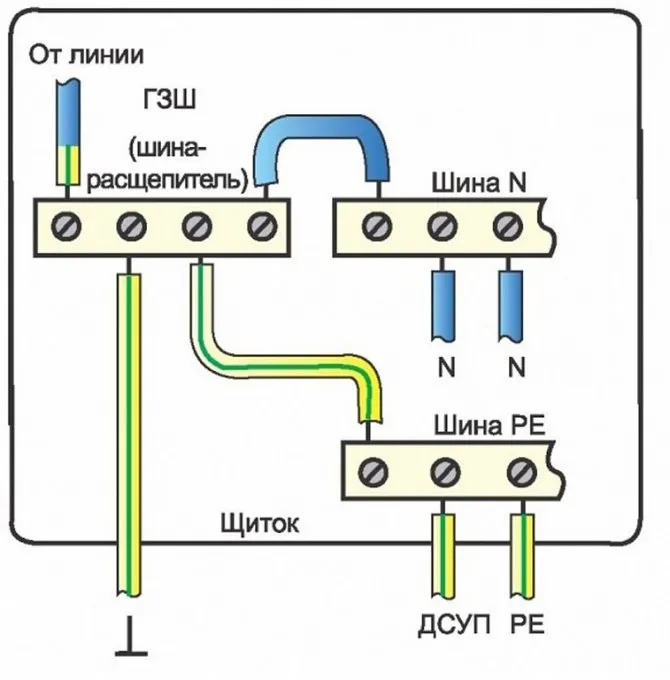

Искусственное расщепление его на планке вводно-распределительного щитка позволит выделить отдельный PE провод, который уже может использоваться для организации местного заземляющего контура. Этот тип защитной системы морально устарел и используется только в домах старой застройки.

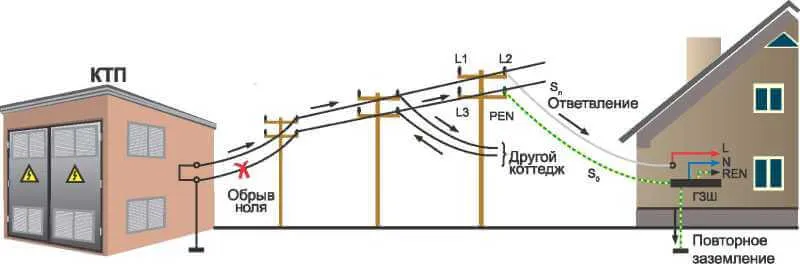

Подключение дома к контуру заземления по системе TN C S и TN-S

Если планируется капитальный ремонт частного дома с полной заменой электропроводки – как временная мера выбирается система TN-C-S. Она может эксплуатироваться до тех пор, пока местные службы электросетей не проведут их модернизацию и не пробросят до данного региона пятижильный силовой кабель (с отдельной заземляющей шиной). Кстати, и в этом случае (по мнению специалистов) организация на приусадебном участке повторного заземления совсем не помешает. При реализации этой схемы на части трассы от подстанции до потребителя используется общий или совмещенный провод PEN, а на подводе к объектному оборудованию он разделяется на PE и N.

Самой дорогой по сопутствующим затратам, но зато наиболее удобной и надежной в эксплуатации является схема TN-C-S. Это – система типа TN-S, работающая совместно с трансформаторами с глухозаземленной нейтралью. В этом случае PE и N проводники разделены на всем протяжении линии питания от трансформаторной подстанции до потребителя. То есть к нему они приходят как две независимые шины: нулевой рабочий N и нулевой защитный PE провод. Как уже отмечалось, для гарантий защищенности самого объекта и работающих в нем людей заземляющий провод РЕ может соединяться с контуром, обустроенным неподалеку от частного дома. В данном случае особо жестких требований к самому ЗК не предъявляется.

Однако при наличии этой системы придется мириться с ее характерными недостатками, заключающимися в следующем:

1. Электропроводка по всему дому и подсобным строениям должна прокладываться трехжильным проводом.
2. При наличии 3-хфазной силовой подводки 380 Вольт потребуется кабель с 5-ю жилами.
3. Величина расходов на комплектующие и материалы в этом случае существенно возрастает.

Важно! С другой стороны при эксплуатации такой системы повышается безопасность работы с обслуживаемым оборудованием и упрощается обустройство повторного заземления.

Современные линии энергоснабжения (как воздушные, так и кабельные) прокладываются только с использованием пятижильного кабеля, защищаемого по системе TN-S.

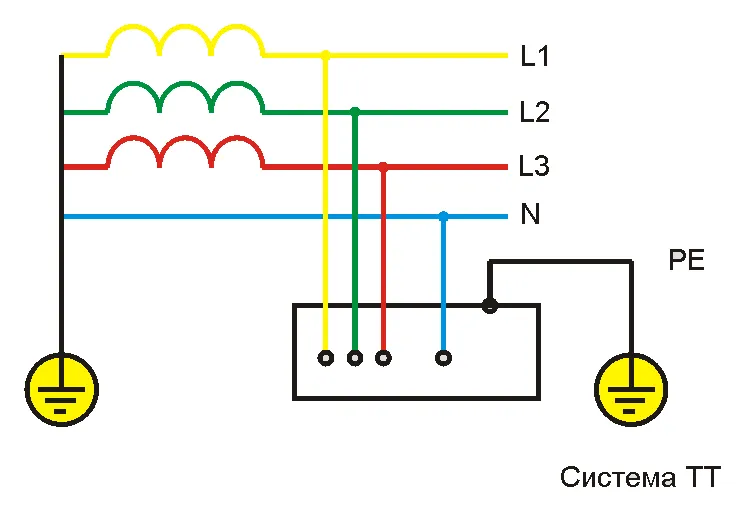

Система TT

Особенностью этого способа защиты оборудования и работающих на нем людей является применение его только в ситуациях, когда никакая другая система заземления не подходит. В этом случае нейтральная жила трансформатора подстанции не имеет прямого электрического контакта с заземляющей шиной электропроводки, которая в свою очередь подключается к отдельному контуру заземления.

Важно! То есть в этой системе нулевой сетевой провод (так называемая «нейтраль») не связан с заземляющим контуром, обустроенным на стороне потребителя.

Конкретные ситуации, когда потребуется выбор системы ТТ, подробно описаны в действующих нормативах (ПУЭ, пункт 1.7.59, в частности).

Важно! Поскольку ток стекания, возникающий при аварийной ситуации, может оказаться недостаточным для срабатывания обычной защиты – согласно пункту 1.7.59, в ней дополнительно устанавливается УЗО или дифавтомат.

Близкой к ТТ по устройству является система IT, подробно ознакомиться с которой можно в следующем разделе.

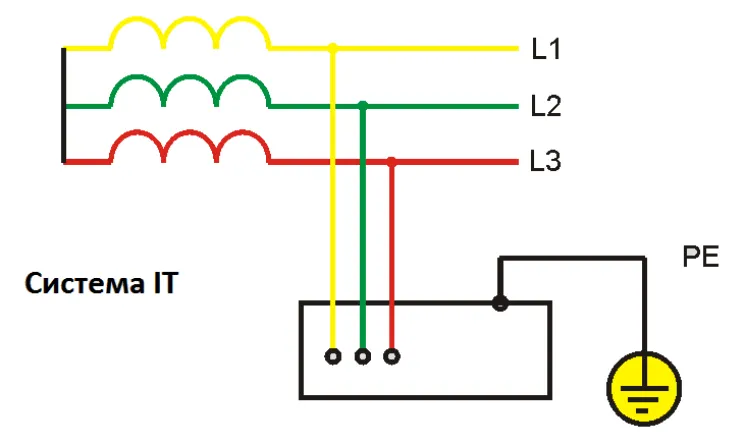

Подключение дома к контуру заземления по системе IT

Дополнительная информация: Этот прибор надежно защищает станционные потребители электроэнергии от попадания первичного напряжения во вторичную часть обмотки.

В такой схеме включения в силовой сети, подающей питание на электроустановки, отсутствует не только нулевой провод N, но и заземляющая шина РЕ. Вместе с этим в них нет и однофазного напряжения в прямом значении этого слова. Ко всем подключенным к такой линии потребителям поступает линейное напряжение 380 Вольт, действующее между фазами A, B и C). Из-за того, что токи КЗ в этой системе подобно предыдущему случаю, не очень велики – применение приборов УЗО или дифференциальных автоматов считается обязательным.

В заключение раздела отметим, что в природе не существует систем заземления, которые бы были универсальными и подходили на все случаи жизни. Каждая из них имеет известные плюсы и минусы, выполняя, тем не менее, основную задачу – создание максимально безопасных условий для работы обслуживающего персонала и простых потребителей энергии. Грамотный подход к выбору типа системной защиты невозможен без четкого понимания того, для чего она предназначена и как работает в линиях питания.

Требования к заземлению

Заземление – это соединение частей электрических приборов с контуром заземления. Оно монтируется для того, чтобы напряжение, которое может возникнуть на корпусе устройства, уходило в землю. Различают следующие части заземления:

• Заземлитель – это совокупность всех проводников, которые находятся в состоянии электрического контакта с грунтом.
• Заземляющее устройства – заземлитель плюс заземляющие проводники.
• Проводник – соединение электроприбора, который может оказаться под напряжением, с заземлителем.

Любое заземление характеризуется рядом параметров, самый важный из которых – это сопротивление растекания. Именно значение этого параметра показывает, насколько легко электрический ток будет преодолевать расстояние от корпуса электроприбора до земли. Чем меньше сопротивление растекания, тем лучше. На этот параметр влияет глубина закладки стержней заземления, влажность грунта, металл, из которого сделаны проводники и многое другое.

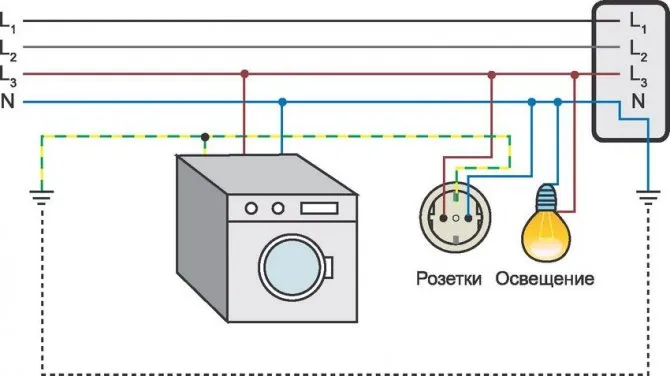

Подключение электроприборов по системе ТТ: заземление не зависит от источника электропитания

К слову, оптимальное место для того, чтобы закапывать контуры заземления в частном доме своими руками – это северная сторона дома, так как там влажность грунта обычно максимальная. Соответственно, сопротивление растекания будет наименьшим.

К заземлению предъявляются следующие требования:

• длина вертикальных прутков должна быть не меньше 16 мм;
• горизонтальных – от 10 мм;
• минимальная толщина стали – 4 мм;
• минимальный диаметр стальных труб – 32 мм.

Принцип действия системы заземления

Жилые дома обычно запитаны от однофазной электросети с переменным током 220 вольт. Работу бытовых механизмов и установок обеспечивает электрическая цепь, в которой имеется два проводника — фаза и нулевой провод.

Конструкция каждого электроприбора предусматривает наличие изоляции и предохранителей, которые защищают человека от поражения током. Представьте себе ситуацию, когда ненадежные контакты заискрили. Напряжение в этом случае попадет на корпус, например, стиральной машинки. Хозяйка, коснувшись мокрой рукой своей верной помощницы, получит сильный удар током.

Принцип действия системы заземления

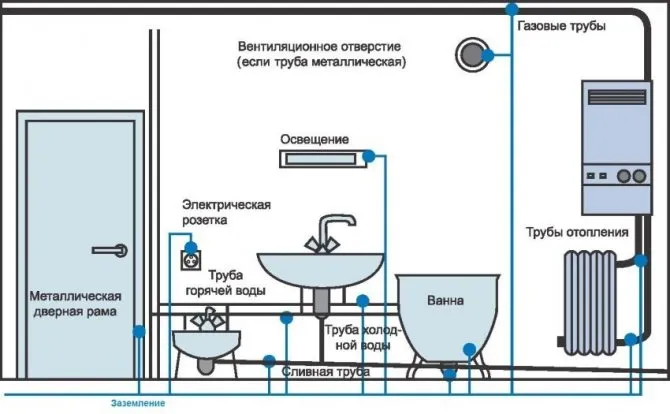

Особенно опасно, когда рядом с неисправным агрегатом находятся металлические конструкции, имеющие т.н. естественное заземление. К ним относятся:

• трубы и радиаторы отопления,
• водопровод,
• газовые трубы,
• открытая арматура железобетонных плит.

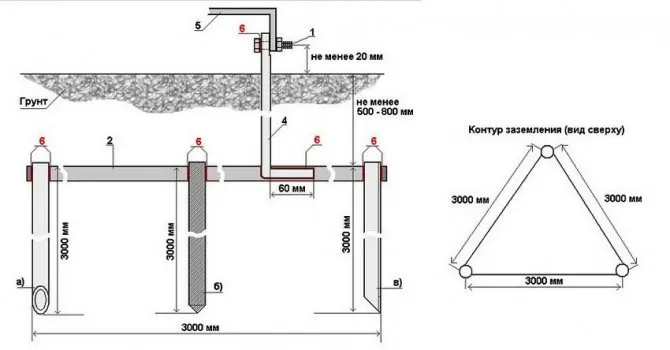

Схема контура заземления: 1 — крепление (болт М6, М8); 2 — горизонтальный заземлитель (сталь 40х4); 3 — вертикальный заземлитель (а — труба 50х3, б — сталь круглая, в — уголок 50х50х5); 4 — заземляющий проводник; 5 — медный или алюминиевый провод заземления; 6 -сварной шов

Взявшись одновременно за батарею и за корпус машинки, человек замыкает электрическую цепь на себя. Ток уйдет в сторону нулевого потенциала (в землю), пройдя в том числе через тело. Природа электричества такова, что поток электронов, подобно потоку воды, движется по каналам с самым малым сопротивлением.

Чтобы обезопасить домочадцев от таких случайностей, монтируют контур заземления на даче своими руками. Схема ли прибора выйдет из строя, или изоляцию пробьет разрядом, беды не произойдет. Заранее созданная заземляющая линия отведет опасное напряжение в точку с минимальным сопротивлением, а именно — в грунт.

Как монтировать заземление

Перед началом монтажа контура заземления необходимо выбрать под него место. На выбранном под забивку стержней месте не должно быть никаких коммуникаций, а для того, чтобы в этом убедиться, нужно согласовать участок с соответствующими службами: газовой, водопроводной, телефонной и тепло-энергоснабжающей. Даже если вы уверены, что никаких коммуникаций на вашем участке нет, лучше проверить это через соответствующие службы, иначе восстановление поврежденных линий обойдется очень дорого.

Монтаж контура заземления во дворе частного дома

Идеальное место для расположения контура заземления – отмостка дома. Лучше всего делать контур линейным, можно также проложить его по всему периметру, если на это есть средства, время и желание. Чаще всего заземление делается в виде различных геометрических фигур, например, треугольника, многогранника или прямоугольника. Линейный монтаж контура хорош тем, что при желании и необходимости его всегда можно нарастить.

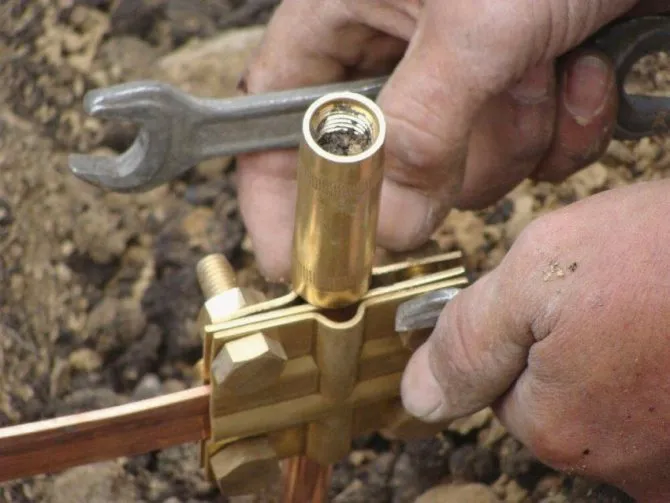

Как сделать заземление в частном доме максимально просто? Для этого достаточно просверлить при помощи ручного бура яму глубиной примерно 2 м и вбить туда первый прут заземлителя. Если он вошел в грунт легко, что следующий можно вбивать чуть глубже, но не стоит превышать глубину в 3 м, иначе заземлитель может попросту застрять.

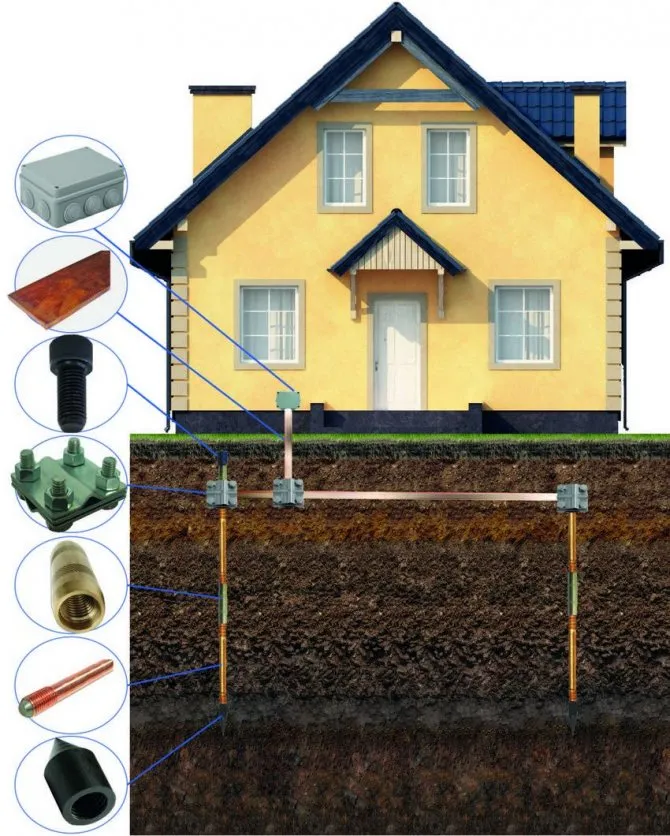

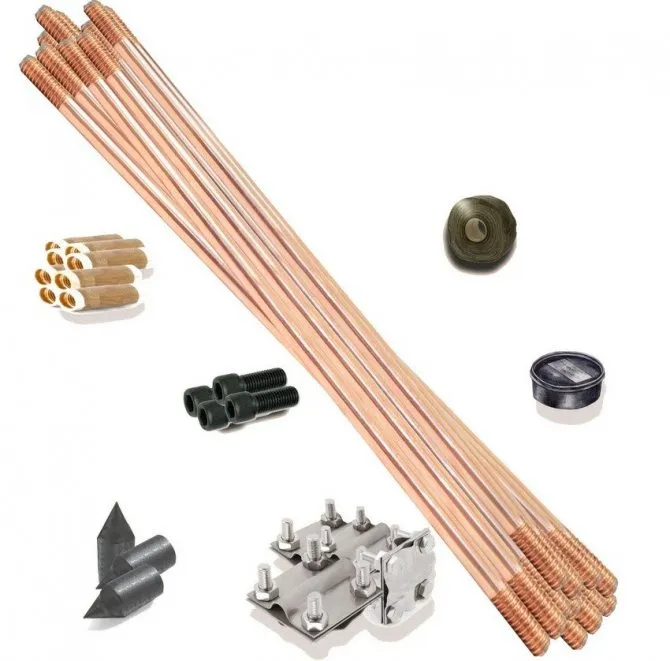

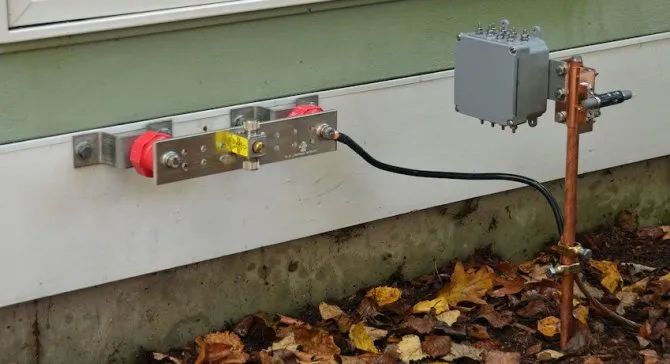

Элементы модульной системы штырьевого заземления

После того, как все заземлители забиты в землю, их необходимо обрезать сверху примерно на 15-20 см ниже уровня земли. Затем между ними нужно прокопать канаву соответствующей глубины, по которой проложить соединяющие пруты. Закрепить их можно при помощи сварки или же болтовыми соединениями, но последний вариант придется периодически проверять, очищать от ржавчины и подтягивать контакты.

Заземление в частном доме своими руками 220В и 380В имеет разное сопротивление. При правильном монтаже, для первого варианта оно составляет до 30 Ом, для второго – до 10 Ом. Также этот параметр во многом зависит от удельного сопротивления почвы, в которой проложен контур, например, для скалистого грунта высокие показатели просто невозможны.

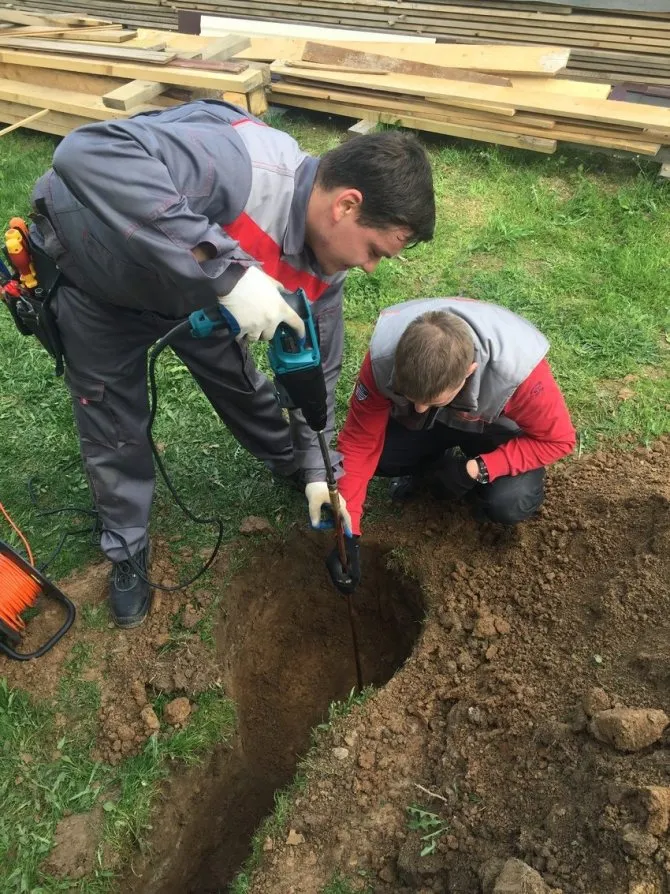

Процесс монтажа контура заземления для загородного дома

Помните, что при трехфазном питании обязательно нужно делать заземление в частном доме своими руками 380В.

Заземление на даче своими руками. Схема установки электродов

Дача сегодня — это уже не летняя постройка с удобствами во дворе, а фактически полноценное…
Дача сегодня — это уже не летняя постройка с удобствами во дворе, а фактически полноценное загородное жилье. Причем оснащенное мощной современной техникой — холодильником, стиральной машиной, микроволновой печью. Все эти механизмы облегчают домашнюю работу, но они же и являются объектами повышенной опасности. Во избежание пожаров и трагических случаев рекомендуется оборудовать заземление на даче своими руками. Схема контура не так сложна, и для монтажа необязательно приглашать специалистов.

Монтаж заземляющего контура на даче своими руками

Самая распространенная система заземления — это конструкция из трех металлических штырей (электродов). Стержни заглубляют в землю и сваривают между собой горизонтальной стальной полосой. Готовый контур заземления соединяют с силовым щитком при помощи стального прута, проведенного под землей.

Полезный совет! Заземляющий контур не рекомендуется монтировать в скальных и каменных грунтах — слишком велико удельное сопротивление породы.

Элементы системы заземления на дачном участке

Чего не стоит делать при монтаже заземления

Принцип действия заземления основан на элементарных законах физики. Один из них гласит, что чем больше площадь контакта контура с грунтом, тем эффективнее работает заземление. Отсюда следует ряд простых правил:

Не считайте, что одного металлического штыря, вбитого в землю, хватит для полноценного контура заземления. Оптимальный вариант – один или даже два треугольника, закопанные на глубину около 3 м.

Ни в коем случае не используйте для монтажа контура заземления металлические изделия, которые имеют упрочненную поверхность, например, рельсы, арматуру или швеллеры. Из-за повышенной плотности поверхности контакт с грунтом может быть очень плохим или вообще отсутствовать.

Чем больше площадь контакта контура с грунтом, тем эффективнее работает заземление

Если выбирать между одним или двумя контурами заземления, а также рассчитывать общую площадь, то стоит ориентироваться на количество и суммарную мощность электроприборов в доме. Если речь идет всего лишь о заземлении стиральной машины своими руками, то тут вполне хватит и одного небольшого треугольника, а вот если в вашем доме намного больше электрических приборов, то лучше не рисковать и сделать заземление по всему периметру дома.

При монтаже заземления к электродам привариваются три уголка длиной 1,5 метра

Заземление в частном доме своими руками 220В и 380В обязательно должно быть глубже 1 м. В противном случае емкость дома может стать выше, чем емкость контура, что приведет к возникновению и росту избыточного тока внутри сети. А это, в свою очередь, может серьезно повредить находящееся в доме электрическое оборудование.

Хорошее заземление должно постоянно увеличиваться в сечении. Например, если площадь сечения проводника, который уходит от распределительного щита составляет 5 мм?, то сечение ленты должно быть вдвое больше, а вбитых в землю штырей – вдвое больше, чем ленты.

Схемы и расчет заземления

Правильно выполненная заземлительная система должна надежно контактировать с нулевым потенциалом грунта и с минимальным сопротивлением контура. При этом нужно учитывать, что в разных видах грунта сопротивление существенно разнится (смотрите таблицу).

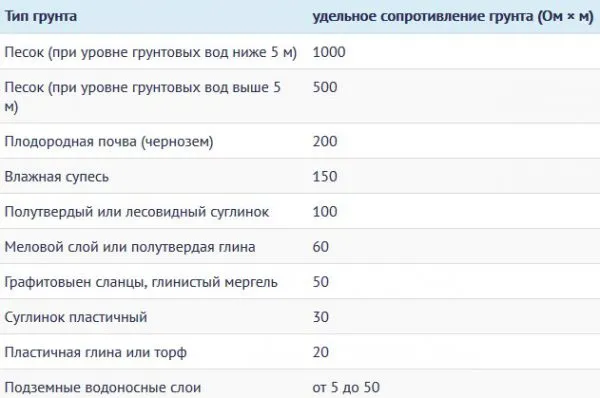

Слои земли с самым маленьким сопротивлением обычно находятся глубоко под землей. Однако просто заглубления электродов бывает недостаточно. Поэтому для получения нужного сопротивления увеличивают количество проводников, дистанцию между ними или площадь контакта с землей. Для улучшения результата используют схемы, показанные на рисунке ниже.

1. Схема «А». В данном случае создается замкнутый контур по периметру здания. Не очень глубоко вкопанные штыри соединяют по кольцу с помощью шины. Заземление на даче таким способом выполняется редко, так как требуется значительный объем земляных работ. Кроме того, схема часто нереализуема из-за расположения строений на участке.
2. Схема «Б». Это наиболее распространенный способ организации заземления для дачного дома. Система включает три или более закопанных на умеренную глубину штыря (электрода), объединенных между собой шиной.
3. Схема «В». Основана на использовании всего одного электрода, вкопанного на большую глубину. Такая схема применяется даже в подвале строения. Способ достаточно удобен, но не всегда реализуем, если речь идет о каменистой земле. Еще одна сложность — необходимость использования особых электродов, что требует повышенных финансовых затрат.
4. Схема «Г». Отличается удобством, но создавать такое заземление нужно еще при проектировании дачного дома, а выполнять — во время заливки фундамента. В уже построенном здании постройка такой системы сопряжена с высокими затратами.

Недопустимые схемы заземления

Не рекомендуется использование водопроводных труб и стояков отопления в качестве заземления. Такие трубопроводы часто оказываются сильно окислены или имеют недостаточный контакт с грунтом. Также в трубопроводах нередко имеются пластиковые детали, из-за которых происходит размыкание электрической цепи.

Обратите внимание! Нельзя наносить краску на металлические изделия, выполняющие роль электродов. Покраска ухудшает проводимость.

Некоторые домашние мастера, желая удешевить систему заземления, идут таким путем: делают в розетке перемычку между контактами заземления и нуля. Такое решение может привести к неприятностям, поскольку если где-либо на участке цепи произойдет перефазовка или появится некачественный контакт рабочего нуля, на корпусе возникнет напряжение.

Совет! Проведение расчетов — достаточно сложная процедура, требующая знаний и опыта. Если таковых недостаточно, лучше обратиться в местный филиал Энергонадзора. Специалисты постоянно сталкиваются с подобными задачами, и у них наверняка имеется подходящая для местных условий схема организации заземления. Также не обойтись без профессиональных электриков при проведении проверки системы, когда работы по созданию заземлительной системы закончены.

Чем заземление отличается от громоотвода

Многие ошибочно путают заземление в частном доме своими руками 220В и 380В с громоотводом или, правильнее сказать, молниеотводом. На самом деле, разница есть. Заземление делается для того, чтобы возникшее в электросети избыточное электричество уходило в землю, не перегружая при этом электрические цепи. Молниеотвод также отводит атмосферный электрический заряд в землю. Но контур заземления работает всегда, а вот молниеотвод – только тогда, когда в него ударит молния.

Если вам нужен монтаж громоотвода в частном доме своими руками, то не стоит нагружать его функциями обычный контур заземления. Почему? Потому что молниеотвод должен уводить заряд атмосферного электричества в землю таким образом, чтобы он не проходил через дом. В противном случае проводник или его крепления могут нагреться до очень высокой температуры, что, в свою очередь, может привести к возникновению пожара.

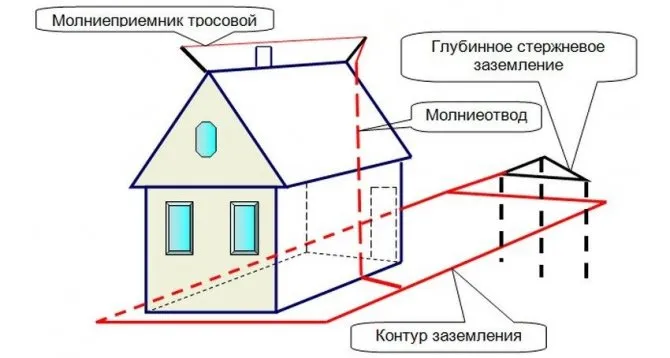

Схема устройства тросовой молниезащиты

При монтаже контура заземления стоит учитывать, что ток в нем намного меньше, чем от молнии. Кроме того, установка контура предусматривает двусторонний процесс: ток идет не только к нулевой жиле, но и от нее. То есть если смонтировать заземление в частном доме своими руками 220В и 380В и совместить его с функциями громоотвода, то заряд от молнии может не полностью уйти в землю, а вернуться во внутреннюю сеть. Из-за этого может возникнуть перегрузка сети, выход из строя электроприборов или пожар.

Так можно ли совместить контур заземления и молниеотвод? Да, если использовать для этого специализированные контуры фабричного производства. Они позволят вам совмещать две функции, но вот стоимость такого контура будет выше, чем двух независимых устройств.

Схема зоны защиты громоотвода

Видео описание

Про разницу между системами TN и TT – на видео:

Расшифровка аббревиатур

Первая буква говорит о способе заземления источника питания, вторая характеризует заземление потребителя.

• T – источник (потребитель) заземлен;
• I – токоведущие части источника изолированы от земли;
• N – потребитель присоединен к точке заземления источника (занулен).
• С – проводники N (нулевой рабочий) и РЕ (нулевой защитный) объединены в один общий проводник PEN;
• S – функции проводников N и РЕ разделены.

Подвиды системы TN (TN-C, TN-S, TN-C-S) различаются по способу подключения проводников N и PE.

Система TN-C

В этом случае один проводник (N и PE объединены на всем протяжении электросети) исполняет как рабочие, так и защитные функции.

Такой способ организации системы повсеместно встречается в старом жилом фонде, он прост в исполнении и экономичен. Но отсутствие отдельного защитного заземления часто приводит к короткому замыканию при аварийной ситуации (скачках напряжения). По современным нормам, отраженным в требованиях ПУЭ, система заземления TN-C запрещена для новых построек. При этом нет обязательного требования модернизировать старые (если не делается капитальный ремонт).

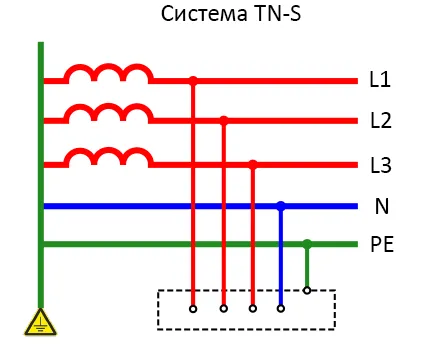

Система TN-S

Здесь проводники N и PE разделены, напряжения на корпусах электроприборов не появляется. Система безопасна и хорошо защищает человека, домашнее электрооборудование и здание. Основной недостаток – высокая себестоимость обустройства.

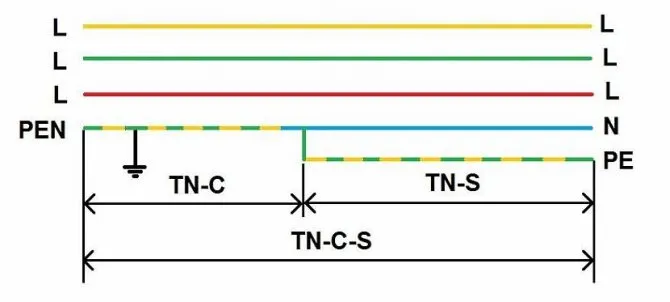

Система TN-C-S

Комбинированная система. На выходе от источника питания проводники N и PE объединены в одном проводнике. На входе в здание добавляется защитный проводник PE.

При решении вопроса, какое заземление лучше для частного дома, следует обратиться к своду ПУЭ. Он рекомендует подсистему TN-C-S как основную для большинства потребителей; она проста в организации и надежнее других защищает от пожара вследствие короткого замыкания.

Смотрите также: Контакты компаний, которые предоставляют услугу по выполнению электротехнических работ.

В чем разница зануления и заземления

Многие ошибочно путают эти два термина, хотя между ними есть очень большая разница. Зануление предназначено для использования на промышленных предприятиях, но большинство застройщиков пренебрегает этим правилом, устанавливая контуры зануления в жилых домах. Это не совсем безопасно и делается или из-за недостатка знаний, или при желании сэкономить.

Важно помнить, что зануление рассчитано только на вероятность короткого замыкания и не выполняет функции заземления. Такая функция очень полезна при использовании промышленного оборудования, но совершенно бесполезна в бытовых условиях, даже наоборот. К примеру, если к электроприбору подведен нулевой провод, то в случае его обгорания или если вы случайно перепутаете ноль с фазой, то оборудование запросто может перегореть.

Зануление рассчитано исключительно на вероятность короткого замыкания и не выполняет функции заземления

Если все-таки вы решились монтировать вместе с комплектом заземления для частного дома и зануление, то крайне рекомендуется дополнительно установить защитное оборудование. Например, большой популярностью пользуется ограничитель напряжения и устройство защитного отключения аппаратуры.

Делаем заземление на даче своими руками

Заземление – один из способов увеличения безопасности использования электроприборов. Пока электроустройство исправно, необходимости в заземлении нет. Но каждый из нас сталкивался с поломкой приборов, даже производимых известными компаниями. Поломки могут быть самыми разнообразными. В том числе повреждение изоляции и как следствие попадание фазы на корпус изделия. В случае такой поломки, стечение нескольких других, вполне реальных обстоятельств, может стать фатальным. К примеру, женщина может выгружать повреждённую стиральную машину, прислонившись к трубе водопровода или радиатору отопления.

Многие современные электроприборы, снабжены предохранительными системами. Но также не лишним будет оснастить систему электроснабжения УЗО (устройство защитного отключения).

Принцип работы устройства такой — токопроводимые участки устройств, к которым может дотронуться человек, присоединены к контуру заземления. Таким образом, при попадании фазы на такие участки, происходит короткое замыкание, и УЗО выключает подачу тока. Разумеется, автоматика срабатывает только в случае заземления прибора. Даже если бытовой прибор не снабжён предохранителем или УЗО, заземление сбережёт жизнь человеку, так как ток пройдет прямо с фазы на заземление, минуя тело человека из-за сопротивления, поскольку сопротивление тела человека около 1000 Ом, а заземления значительно ниже. Убедившись в несомненной пользе заземления, перейдём к его монтажу.

Популярные производители и цены на комплекты заземления

Монтаж заземления своими силами – это достаточно трудоемкий процесс, поэтому, если у вас нет времени, желания или навыков, то гораздо проще заказать уже готовые комплекты популярных производителей:

• 10Ом – популярный отечественный производитель, который предлагает комплекты заземления для монтажа на различную глубину. Глубина установки варьируется в пределах от 6 до 30 м, а цены – от 6000 до 25000 рублей;
• ZandZ – универсальные заземлители в виде одного или нескольких электродов сборного типа из нержавеющей стали. Монтируются на глубину до 10 м, цена зависит от количества электродов, глубины монтажа и других параметров. Средняя стоимость комплекта для монтажа на 5 м – 23000 рублей;
• Galmar – еще один популярный производитель сборных электродов для заземления. Монтаж возможен на глубину до 30 м, обойдется такой комплект в 42000 рублей;

Пример комплекта заземления от заводского производителя

• Elmast – комплекты заземления от отечественного производителя. Изготавливаются из нержавеющей стали, поставляются в разобранном виде, могут монтироваться на различную глубину. Характеризуются длительным сроком эксплуатации. Отличительная черта данных заземлителей – высокая устойчивость к агрессивным химическим средам и неблагоприятным природным воздействиям. Средняя цена за комплект для монтажа на 6-метровую глубину – 9000 рублей;
• Ezetek – относительно недорогие комплекты со средними эксплуатационными характеристиками. Выгодное преимущество комплекта для монтажа на глубину в 6 м – цена в 6000 рублей.

Существует множество других производителей, предлагающих как уже полностью готовые комплекты для заземления частного дома, так и отдельные комплектующие. Доверять в этом вопросе стоит только проверенным компаниям. Также имеет смысл прислушиваться к рекомендациям знакомых или хотя бы читать отзывы на тематических форумах. Если вы хотите точно знать, как сделать заземление в частных домах, в интернете можно найти огромное количество видео роликов и фото инструкций на данную тему.

Монтаж контура заземления своими руками

Видео описание

Ёмко и наглядно схема заземления частного дома, зачем она нужна и какой должна быть – показаны в следующем видео:
При наличии заземления ток распределяется с учетом величины сопротивления тела и заземляющего контура дома (в обратно пропорциональной зависимости).

Тщательно продуманное защитное заземление образует электрическую цепь с сопротивлением, значительно меньшим, чем сопротивление человеческого тела. Ток, проходящий через человека, не окажет опасного воздействия, а основной заряд уйдёт в грунт.

Главным элементом заземления частного дома служит контур заземления – ПУЭ определяет его как металлические проводники и электроды-заземлители (стержни или трубы), заглубленные в грунт.

Внутренняя электропроводка по современным стандартам выполняется трехжильным проводом (фаза + ноль + заземление). Провода защитного заземления соединяют контур с электроустройствами.

Чтобы обеспечить безопасность при грозах, используют предназначенные для этого устройства — разрядники, рассчитанные на большие величины токов и напряжений.

Общие советы по обустройству заземления в частном доме

Если вы все-таки не желаете воспользоваться готовым заводским комплектом заземления и твердо решили сделать заземление в доме своими руками, то стоит помнить ряд простых правил:

• всегда учитывайте коррозию, под ее воздействием сопротивление заземляющих материалов может увеличиться;
• если грунт очень влажный и вероятность коррозии довольно высокая, то используйте заземлители с гальваническим покрытием или хотя бы с большой площадью сечения;
• не располагайте контур заземления вблизи трубопроводов, т.е. там, где земля просушена под воздействием тепла;
• расстояние между электродами заземления всегда должно быть больше их длины;
• глубина расположения электродов должна быть ниже точки замерзания грунта;

Внимательно изучите инструкции по монтажу заземления перед работой

• сопротивление всей системы заземления не должно превышать 4 Ом;
• между собой соединять электроды крайне рекомендуется при помощи сварки;
• площадь сечения каждого электрода, а также его сечение, должны соответствовать установленным нормам ПУЕ.

При соблюдении всех этих требований вы можете быть уверены с том, что смонтированная вам система заземления надежно защитит ваши электроприборы от поломки, а ваш дом – от пожара в результате короткого замыкания.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

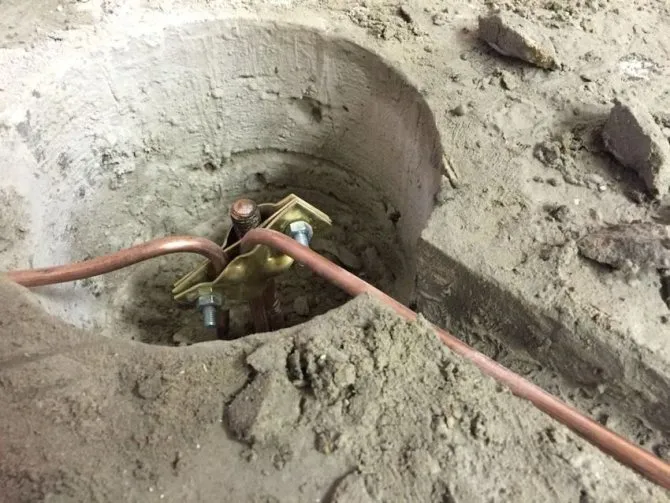

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

Выход заземления у стены дома с приваренным на конце болтом

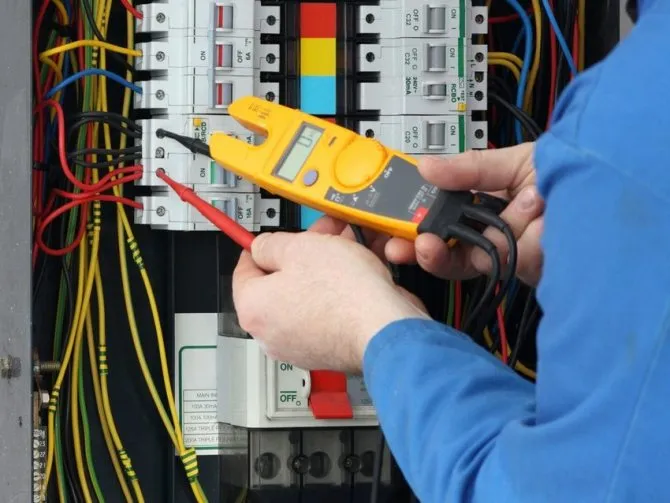

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

Проверка контура заземления на работоспособность

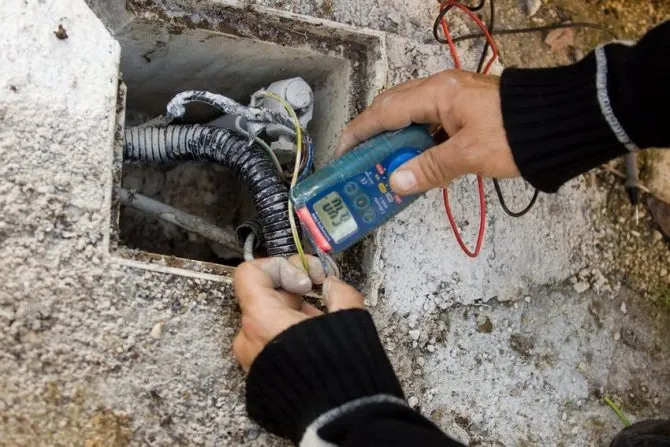

После окончания монтажа заземления обязательно нужно выполнить контрольную проверку работоспособности контура. Делается это при помощи специального и довольно дорогостоящего прибора, однако есть и более простой способ.

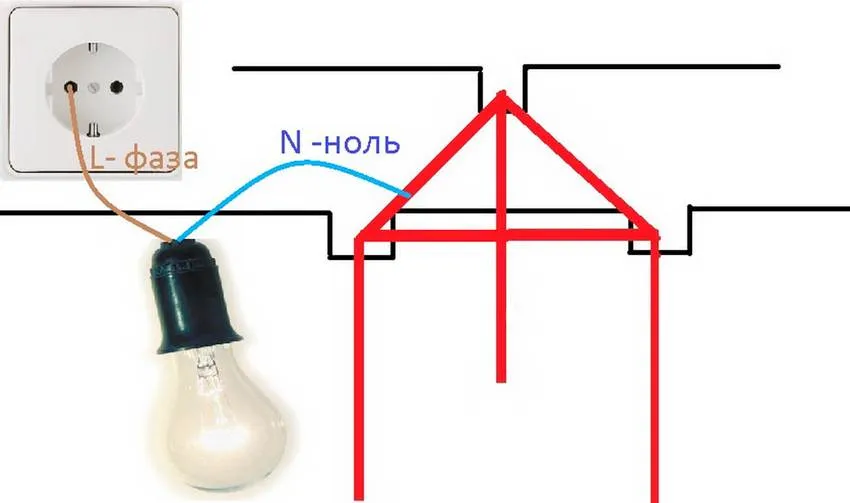

Простой способ проверить работоспособность контура заземления

К одному из концов контура подключается лампа мощностью не менее 100 Вт, причем, к контуру подключается только один ее контакт, второй идет к фазе. Если лампочка светит ярко, то вы все сделали правильно, и контур работает хорошо. Если свет тусклый, то это говорит о слабом контакте между элементами контура. Если лампочка не светит вообще – контур собран неправильно.

Фото заземления 220В в частном доме своими руками в большом количестве можно найти в интернете, как и видео инструкции. Поэтому, если вы уверены в своих силах, располагаете необходимыми инструментами и навыками, то можете смело собирать контур заземления самостоятельно. Это обойдется намного дешевле, чем покупка готового устройства заводского производства.

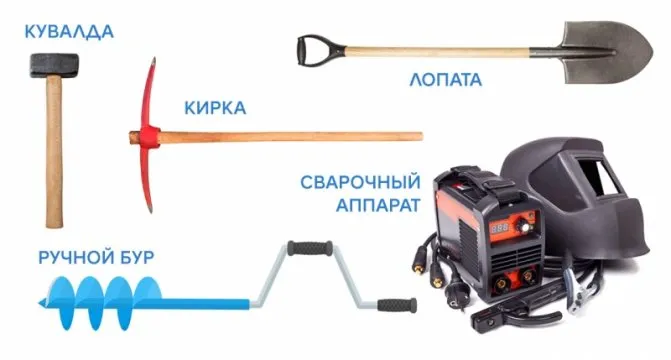

Что нужно приготовить

Для работ потребуются металлические профили, сварочный аппарат, кувалда и обычные инструменты для земляных работ. На плотных грунтах может понадобиться ручной бур и лом. Не всякий металлический прокат может быть использован для заглубляемых электродов. Для этого чаще всего берут стальной уголок с полкой 50 × 50 мм и толщиной не менее 4-5 мм. Допускается применение труб и лучше оцинкованных, с толщиной стенок не менее 3,5 мм. Для связки штырей в единый контур, возьмите полосу 40 × 4 мм, которая подойдёт и для прокладки шины заземления к точке ввода ее внутрь вашего дома.

Что делать при замене старой проводки с заземлением TN-C

В большинстве домов старого жилого фонда устанавливалась двухпроводная система электроснабжения. Даже если устанавливалось заземление, то оно выполнялось по схеме TN-C, которая использует один-единственный «нулевой» проводник для исполнения двух задач – рабочей (для функционирования электроприборов и устройств) и защитной (для сохранения оборудования электрических сетей).

По сути, такая система надежно оберегает электрическую цепь в целом, но оставляет практически без защиты запитываемые бытовые электроприборы и их владельцев. Кроме того, в сырую погоду такое подключение может приводить к проскакиванию напряжений даже при защитном отключении – по подобным причинам известны случаи летальных исходов.

При возведении новых домов эта система не допускается; там, где она сохранилась, рекомендуется по возможности переходить систему TN-C-S (на входе в здание провод PEN повторно заземляется с последующим разделением на PE и N). При аварийной ситуации проводник N отсоединяется от сети, уберегая бытовые электроприборы и их хозяев от проблем.

Переход на систему TN-C-S в домах с изношенной электропроводкой оправдан соображениями безопасности.

Что запрещено делать при заземлении?

Выполняя заземление, не стоит делать следующие вещи:

• Не стоит монтировать только один металлический прут. Для качественного заземления требуется один или даже два треугольника.
• Нельзя использовать элементы с высокой плотностью: швеллера или арматуру. Из-за прочной поверхности они будут хуже контактировать с грунтом.
• Нельзя делать монтаж на глубину меньше, чем на 1 метр.

Пример правильного монтажа

Полезный совет! Перед тем как вкапывать металлические детали в землю, нужно их обработать специальными защитными покрытиями.

Как утеплить потолок в частном доме опилками?

Чтобы утеплить потолок в частном доме опилками, необходимо следующее:

1. Подготовить материалы: опилки, гидроизоляцию, пленку или ткань, строительный клей, скобы для монтажа.

2. Подготовить поверхность: очистите потолок от старой отделки, удалите пыль и грязь.

3. Установите гидроизоляцию: распределите ее на поверхности потолка так, чтобы она покрывала все неровности.

4. Наклеите опилки: вырежьте их в необходимых размерах и клейте на гидроизоляцию.

5. Установите пленку или ткань: чтобы защитить утеплитель от влаги, накройте его пленкой или тканью.

6. Монтируйте скобы: используйте их для фиксации пленки или ткани.

7. Установите отделку потолка: выберите подходящую для вас отделку и установите ее на у

Для утепления потолка в частном доме с помощью опилок необходимо выполнить следующие шаги:

1. Подготовительные работы: проверьте потолок на прочность и уровень, при необходимости выполните ремонт.
2. Установка поддонов: установите поддоны, на которые будут крепиться опилки.
3. Монтаж опилок: начните устанавливать опилки, начиная от угла комнаты. Опилки должны быть правильно расположены и плотно прилегать друг к другу.
4. Заполнение промежутков: заполните все промежутки между опилками изоляционным материалом.
5. Завершающие работы: закройте верхнюю часть опилок плинтусом или другим материалом, чтобы скрыть неровности и придать общий вид.

Важно обратить внимание, что утепление потолка опилками треб

Чтобы утеплить потолок в частном доме опилками, необходимо выполнить следующие шаги:

1. Очистите поверхность потолка от старых материалов и грязи.

2. Установите металлическую решетку или профильные каркасы на потолок, чтобы закрепить опилки.

3. Уложите опилки вдоль решетки, начиная с одного конца потолка и двигаясь к другому. Убедитесь, что каждый ряд опилок находится в ряду с предыдущим.

4. Убедитесь, что все опилки находятся на одинаковом расстоянии друг от друга и что они не касаются друг друга.

5. Используйте дополнительные материалы, такие как герметик или пена, чтобы убедиться, что все щели между опилками заполнены.

6. Оставьте время на сушку и затем окрасьте или облицуйте потолок по жела

Если вы решили утеплить потолок в частном доме опилками, следующие шаги могут помочь вам в этом:

1. Определение материала: выберите опилки из высококачественного материала, такого как сосна или ель.

2. Подготовка поверхности: потолок должен быть чистым, сухим и гладким, перед тем как начать укладывать опилки.

3. Определение ширины: убедитесь, что опилки имеют нужную ширину, чтобы уместиться на поверхности потолка.

4. Установка опилок: начните укладывать опилки на потолок, начиная с одной стены и двигаясь к другой, пристегивая их к потолку с помощью гвоздей или винтов.

5. Штукатурка и окраска: когда опилки будут установлены, заштукатурьте и окрасьте их, чтобы сделать их более привлекательными и защитить

Чтобы утеплить потолок в частном доме опилками, необходимо следующее:

1. Подготовить материалы: опилки, гидроизоляцию, пленку или ткань, строительный клей, скобы для монтажа.

2. Подготовить поверхность: очистите потолок от старой отделки, удалите пыль и грязь.

3. Установите гидроизоляцию: распределите ее на поверхности потолка так, чтобы она покрывала все неровности.

4. Наклеите опилки: вырежьте их в необходимых размерах и клейте на гидроизоляцию.

5. Установите пленку или ткань: чтобы защитить утеплитель от влаги, накройте его пленкой или тканью.

6. Монтируйте скобы: используйте их для фиксации пленки или ткани.

7. Установите отделку потолка: выберите подходящую для вас отделку и установите ее на у

Для утепления потолка в частном доме с помощью опилок необходимо выполнить следующие шаги:

1. Подготовительные работы: проверьте потолок на прочность и уровень, при необходимости выполните ремонт.
2. Установка поддонов: установите поддоны, на которые будут крепиться опилки.
3. Монтаж опилок: начните устанавливать опилки, начиная от угла комнаты. Опилки должны быть правильно расположены и плотно прилегать друг к другу.
4. Заполнение промежутков: заполните все промежутки между опилками изоляционным материалом.
5. Завершающие работы: закройте верхнюю часть опилок плинтусом или другим материалом, чтобы скрыть неровности и придать общий вид.

Важно обратить внимание, что утепление потолка опилками треб

Чтобы утеплить потолок в частном доме опилками, необходимо выполнить следующие шаги:

1. Очистите поверхность потолка от старых материалов и грязи.

2. Установите металлическую решетку или профильные каркасы на потолок, чтобы закрепить опилки.

3. Уложите опилки вдоль решетки, начиная с одного конца потолка и двигаясь к другому. Убедитесь, что каждый ряд опилок находится в ряду с предыдущим.

4. Убедитесь, что все опилки находятся на одинаковом расстоянии друг от друга и что они не касаются друг друга.

5. Используйте дополнительные материалы, такие как герметик или пена, чтобы убедиться, что все щели между опилками заполнены.

6. Оставьте время на сушку и затем окрасьте или облицуйте потолок по жела

Если вы решили утеплить потолок в частном доме опилками, следующие шаги могут помочь вам в этом:

1. Определение материала: выберите опилки из высококачественного материала, такого как сосна или ель.

2. Подготовка поверхности: потолок должен быть чистым, сухим и гладким, перед тем как начать укладывать опилки.

3. Определение ширины: убедитесь, что опилки имеют нужную ширину, чтобы уместиться на поверхности потолка.

4. Установка опилок: начните укладывать опилки на потолок, начиная с одной стены и двигаясь к другой, пристегивая их к потолку с помощью гвоздей или винтов.

5. Штукатурка и окраска: когда опилки будут установлены, заштукатурьте и окрасьте их
