Хотите установить контур заземления в своем частном доме или на даче, но не знаете, как? Мы расскажем вам, как правильно сделать контур заземления своими руками: как выбрать электрод, рассчитать и установить элементы, а также сколько это будет стоить. Следуйте нашей схеме и обеспечьте безопасность своей электрической сети.

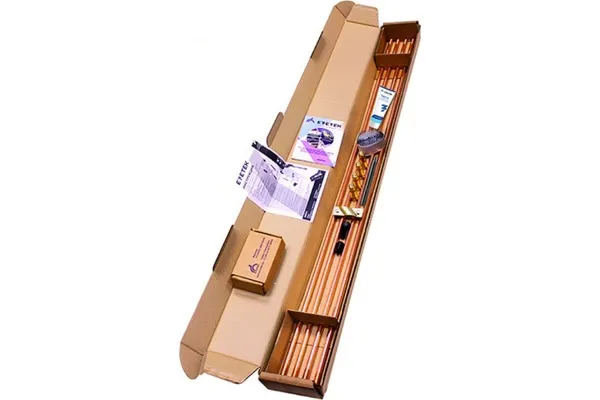

Готовый комплект заземления EZETEK EZ – 6,6 метров, 16мм, 5х1200мм с насадкой SDS-max 60282. Фото ВсеИнструменты.ру

Заземление защищает электрическое оборудование и людей от воздействия критического напряжения, возникающего в аварийных ситуациях или при молниевых разрядах. Конструкция предотвращает появление электромагнитных помех в питающих цепях, образующихся от функционирующих поблизости установок.

Что из себя представляет

Система представляет собой один или несколько электродов, сопрягаемых с оборудованием через грунт. Выносные искусственные модификации монтируются на удалении от обслуживаемых установок. В распределенных конструкциях элементы располагаются внутри пространства сопряженных устройств и по его контуру.

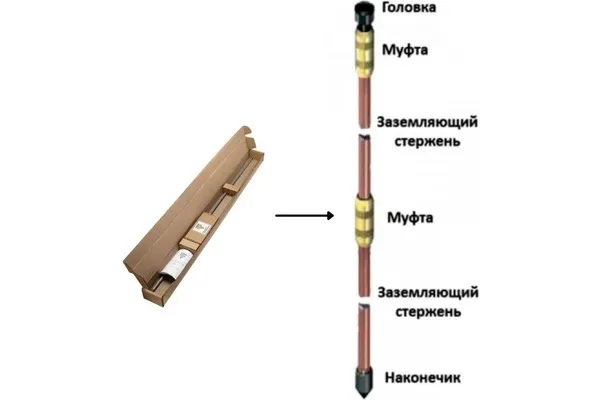

Несколько соединенных элеткродов для вбивания в грунт. Фото ВсеИнструменты.ру

Почему необходимо

Система заземления обеспечивает кратчайший путь электротоку, попадающему на проводник с минимальным показателем сопротивления. Большая часть напряжения берется заземлителем, тело человека получит малую долю тока, не причиняющую вреда. Согласно нормам ГОСТ и ПУЭ объекты, подключенные к токовым сетям от 40 вольт должны оборудоваться заземлением.

Схемы

Заземляющую систему формируют с учетом сетевой подводки к зданию. Обычно делают вариант TN-C, обеспечивающийся кабелем с двумя жилами либо атмосферной линией на 2 провода при 220 В и четырьмя – при 380 В. К строению подводится фаза (L) и ноль (PEN).

Другие схемы:

  • TN-C-S. На вводе PEN делится на проводники, расположенные параллельно. В шкафу монтируется три шины (нейтральная, заземляющая, расщепительная на 4 вывода). PE и N не вступают в контакт, между элементом N и заземлителем ставится медная перемычка не менее 10 кв.мм в диаметре.
  • TN-S. Схема с разделением нулевого и защитного проводников на всем протяжении.
  • ТТ. Проводящие элементы не расщепляются, поскольку разведены в подводящей сети. Контур заземления соединяют с РЕ.

Однозначно выбрать лучшую из указанных систем сложно. Конфигурация ТТ проще в монтаже, не требует дополнительной защиты. Но большая часть сетей функционирует по TN-C, а в быту часто применяются установки с питающей парой проводов. После заземления подобных устройств по типу ТТ они частично оказываются под напряжением.

Важно! Нужно учитывать, что схема TN-C-S эффективно работает только при внедрении в цепь УЗО и автомата-выключателя дифференциального типа.

На видео – контур заземления, тонкости и правила монтажа:

Что такое контур заземления, устройство, элементы

Конструкция из токопроводящих элементов с небольшим электросопротивлением называется контуром заземления. Он обеспечивает моментальное попадание тока в землю. Система состоит из двух частей (наружного и внутреннего расположения). Надежность соединения обеспечивается во входном щитке.

Внешний контур гарантирует отвод электроимпульса в почву с последующим распределением по территории. Основа системы – электроды, забитые в землю, соединяемые пластинчатыми элементами. От них отводится шина в электрощит, где сопрягается с внутренней частью. Она представляет собой разводку цепи заземления по объекту. От щитка проводящие детали перенаправляются на электрооборудование, трубные магистрали, розетки. Отдельные элементы соединяются в общую шину, подсоединяемую к аналогичной детали наружного контура.

Электрод заземления EZETEK EZ — 3,3 метра, 16мм., 2х1500мм. 60212. Фото ВсеИнструменты.ру

Действует рассматриваемая система по простому принципу. Электрозаряд, накопившийся в стальных приспособлениях, в случае деформации изоляции или поступивший извне, стремится по проводам внутреннего контура к внешнему. По углубленным в почву заземлителям он попадает в землю, которая обладает повышенной емкостью, способна без последствий впитывать подобные токовые утечки.

Треугольник, полоса и другие виды контуров

Для ускорения перетекания тока в грунт, внешняя система разделяет его на несколько электродных заземлителей, смонтированных в определенной последовательности, что увеличивает рассеивающую площадь.

  • Треугольник – часто используемый вид формирования контура. Схема замкнутого типа предполагает применение трех прутов, соединенных полосами в геометрическую фигуру. Минимальная дистанция между заземлителями равняется глубине части электрода, помещенной под поверхность земли, максимальная – 2. Например, при 3-метровом заглублении сторона треугольника берется 3-6 м.
  • Второй популярный вариант – полоса. Включает в себя несколько электродов, находящихся на одной линии или расставленных половиной круга. Разомкнутая разновидность контура уместна, если отсутствует возможность формирования геометрической цельной фигуры. Дистанция между прутами – 1,0-1,5 посадки вглубь. Минус системы – увеличение числа штырей.
  • Замкнутую схему можно сделать в виде любой геометрической фигуры. При этом потребуется больший расход электродов. Преимущество подобных схем – отсутствует сбой в работе при разрыве связки заземлителей.

4 Ом и прочие правила, требования

Предъявляемые требования к контуру:

  • Суммарный показатель сопротивления не должен быть свыше 4 Ом (380 В) и 8 Ом (220 В).
  • Допускаемое сечение прокладываемой шины от щита ввода до контура – не менее 16 кв. мм.
  • Электродные группы увязываются сваркой, в щитке допускается болтовое соединение.
  • Заглубление штырей по стандарту – 2-3 м., на поверхности оставляют 200-250 мм для полосного соединения.
  • Наружный контур располагают на удалении 100-1000 см от строения. Оптимальный показатель – 3-4 м. от фундаментального основания.

Важно! Наружный заземляющий контур помещен в почву, что обуславливает повышенные к нему требования. Стержни забивают ниже уровня промерзания земли, при этом используемый материал должен быть устойчив к коррозии.

Расчет заземления на даче, в частном доме

Чтобы заземляющий контур функционировал правильно, потребуется провести ряд расчетов. Способы и формулы приведены ниже.

Сопротивление грунта

Для монтажа одного стержня используется формула:

Разновидность грунта Сопротивление (Ом/м)
Торфяник 20
Песок с залеганием подземных вод до 5/глубже 5 м. 500/1000
Чернозем и плодородная земля 50
Суспеси 150
Суглинки 60

Общее сопротивление стержней меньше одного штыря, соизмеримо количеству элементов:

Коэффициент компенсации в замершем грунте и корректировку на использование проходимости рассчитываются по формуле:

Размеры и расстояния до электродов заземления

Число контурных стержней вычисляют по формуле:

Rн — предельно допустимое суммарное сопротивление (127-220 В – 60 Ом, для 380 В – 15 Ом), Ψ — погодный коэффициент (в таблице).

Разновидность заземлителя Зона по климатическим условиям
1 2 3 4
Полоса 4,6/7,1 3,4/4,6 2,1/2,6 1,4-1,6
Стержень 1,9/2,1 1,6/1,9 1,4/1,7 1,1/1,5

Рекомендуемые минимальные размеры (сечения) электродов в мм:

  • стенки по толщине – 3,0, диаметр – от 4,0;
  • прут стальной – от 14;
  • уголок – от 4,0;
  • увязывающая полоса – по ширине/толщине – от 10/3,0 мм.

Забивка осуществляется на глубину не менее 15-25 см. ниже степени промерзания. Длина по минимуму – 1,5 м., шаг монтажа стержней – 1-2 длины штырей при минимальной дистанции 2 м.

Как делать, сварить правильно заземляющий контур

Монтаж контура включает нескольких этапов. Сначала по периметру строения вдоль стен на расстоянии 1 метр выкапывают траншею глубиной 50-75 см. Для 20 3-метровых электродов длина канавы составит 60 м.

Дальнейшие стадии работ:

  • В траншею на дистанции 3 м. между собой забивают стальные штыри или уголки.
  • После монтажа стержней укладывают проводник заземления от вводного щита здания до самого дальнего электрода.
  • Связующую полосу из стали (4*50 мм.) приваривают к заземлителям качественным длинным швом.
  • Сваренные точки покрывают битумом или антикоррозийным покрытием.
  • Засыпают траншею.
  • Подготавливают внешний или внутренний переход со стальной полосы на медный провод, подсоединяемый к электрическому щитку.

На заметку! Дистанция между штырями не менее 3-х метров – способ противодействия экранированию между сопряженными электродами. Применение сварки для формирования контура рекомендовано нормами ПУЭ (п. 1.7.139).

Разработка схемы

Формирование контура начинают с проектирования схемы. Наиболее востребована система-треугольник. Вершины геометрической фигуры – три электрода, остальные штыри углубляют по сторонам. Если придомовая территория не позволяет сформировать указанный контур, стержни размещают в виде волны, полукруга или линии.

Элементы

Контур должен обладать повышенной механической прочностью, уменьшенным электросопротивлением, надежной фиксацией элементов. Электроды преимущественно изготавливаются из стали. Такой профиль привлекателен тем, что стержни несложно углубить посредством забивания молотом или кувалдой. При этом сопротивление имеет достаточный показатель при необходимом поперечном сечении.

Электроды

Популярные детали контура заземления – стержни 16-18 мм. в диаметре. Арматуру применять нежелательно, поскольку она подвержена калению, что повышает показатель удельного сопротивления. Рифление на поверхности снижает рациональность эксплуатации штыря.

Уголки, часто используемые, имеют размер 5,0х5,0 см. при утолщении стенки 4-5 мм. Низ приспособления заостряют для лучшей забивки. Еще один вариант электрода – труба сечением свыше 5 см. и стенкой 4-5 мм. Такие элементы подходят для твердой почвы и засушливых климатических зон. Для повышения рассеивающего показателя земли в трубу заливают воду с солью.

Металлосвязь, как варить

Углубленные электроды соединяют при помощи металлосвязи. Она выполняется из:

  • омедненного провода или шины от 10 кв.мм в сечении;
  • полос из алюминия не менее 16 кв.мм в диаметре;
  • стальной полосы сечением от 48 кв.мм.

Провод заземления TWT сечением 10 кв.мм., 100 м. EARTH-W10-100. Фото ВсеИнструменты.ру

Последний вариант используется обычно в размерах (23-30)*5 мм. Главный плюс – надежное сцепление с электродами сваркой. Если применяются проводники из цветмета, к стержням привариваются винты, фиксирующие шины.

Выбор места

Выбирают участок, куда редко заходят люди и живность. Контур размещают не ближе 100 см от фундамента строения. Желательно огородить место забором. На грунте отмечают все точки монтажа стержней. Оптимальный вариант – конструкция в виде равнобедренного треугольника.

На видео контур заземления своими руками:

Земляные работы

Вдоль подготовленной разметки роют траншею 0,5-0,6 м в глубину. Аналогичную канаву делают по ходу монтажа шины, соединяющей контур с вводящим электрощитом.

Сборка конструкции

По схеме вбивают стержни на 2,0-2,5 м в глубину. К верхним частям электродов приваривают металлосвязь. Одну полосу фиксируют на крайнем штыре и укладывают в траншейную трассу, ведущую к зданию.

Ввод в дом

Шину контурного заземления соединяют с электрощитом на входе. На краю просверливают отверстие под болты. К этому месту подключают кабельную жилу. При использовании схемы TN-C-S элемент подсоединяют к расщепителю.

Проверка и контроль

Контролируют готовность контура посредством измерения электросопротивления всей системы. Показатели должны соответствовать установленным нормам ГОСТ. Элементарный метод проверки контура – при помощи 100-ваттной лампочки. Один отвод кидают на фазу, второй – на заземление. Если свечение четкое, монтаж выполнен правильно. При тусклом свете нужно проверить качество соединений. При отсутствии реакции лампы, сборка выполнена с нарушениями.

Распространенные ошибки при установке контура

Эксперты отмечают, что при формировании контурного заземления допускают ряд характерных ошибок:

  • Окрашивание электродов. Это недопустимо, т.к. существенно снижает поступление тока в почву.
  • Сопряжение металлосвязи из стали и штырей на болты. Коррозийные процессы нарушают контакт между деталями.
  • Большое отдаление контура от строения, что заметно повышает удельное сопротивление.
  • Использование тонких проводников для электродов. Ржавление увеличивает сопротивление металла.
  • Соединение элементов из меди и алюминия между собой, что провоцирует контактную коррозию.

Обнаруженные недочеты в конструкции следует немедленно устранить. Повышенное сопротивления или изменение цепи негативно влияет на функционирование контура. При этом нарушаются нормы безопасности.

Готовый комплект заземления ТЭЗИЗ. Фото ВсеИнструменты.ру

Готовый комплект или сделать своими руками из уголков и не только, сколько стоит

Монтаж заземляющего контура самостоятельно существенно снижает затраты на обустройство конструкции. Для этого применяют уголки или трубы. Если нет уверенности в собственных силах, лучше приобрести комплекты в готовом виде.

Среди них выделяют следующие варианты:

  • Galmar. В набор входят стержни до 30 м в длину. Усредненная стоимость составляет 40-42 тысячи рублей.
  • ZandZ. Контур с электродами из нержавейки. Предельное углубление – до 10 м, на цену влияет длина заземлителей. Ориентировочная стоимость комплекта с 5-метровыми элементами – от 23 000 рублей.
  • Elmast. Система максимально приспособлена к эксплуатации в российских климатических условиях. Средняя цена – от 8 000 руб.

Важно! На отечественном рынке продаются разнообразные модели электродов, разнящиеся характеристиками, что дает возможность выбрать максимально подходящий вариант. Глубина посадки прутьев варьируется от 5 до 40 м, цена – от 6 до 28 тысяч рублей. На видео сюжет, как сформировать контур заземления в частном доме и проверить его.

Полезное видео

Где купить

Составные элементы системы заземления возможно приобрести у сотрудников компаний, реализующих комплектующие для болгарок.
