Хотите установить в своем доме камин, но не знаете, с чего начать? Собрать его своими руками не так уж сложно, если есть правильные инструкции и схемы. В этой статье вы найдете подробную информацию о том, как создать красивый и функциональный камин своими руками, включая чертежи и фото для лучшего понимания процесса.
Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки.
Печь камин своими руками чертежи и сборка печи
На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.
Содержание
Что такое чертеж и схема-порядовка
Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.
Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.
Печь-камин: технология кладки
Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома. Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

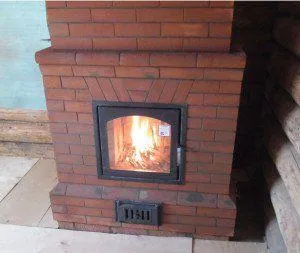

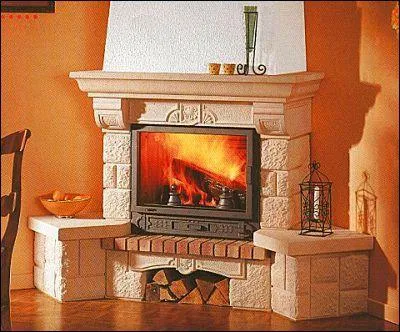

Печь камин — фото
Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.
Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.
Схема-порядовка каминной печи
- Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки. В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.

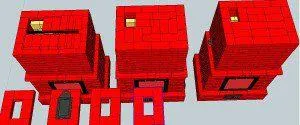

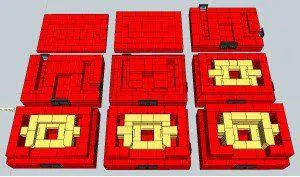

Схема кладки первых рядов печи-камина
- Ряды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки. В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала. Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.
Кладка печи-камина
- В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.

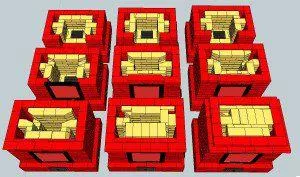

Пошаговая кладка печи-камина — фото
- Ряды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты. В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.
Кладка перекрытия печи
В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.
О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.
Схем кладки печей и каминов существует великое множество, они разные по расходу материала, сложности кладки, форме, внешнему виду и назначению. Некоторые из них представлены в нашей статье.

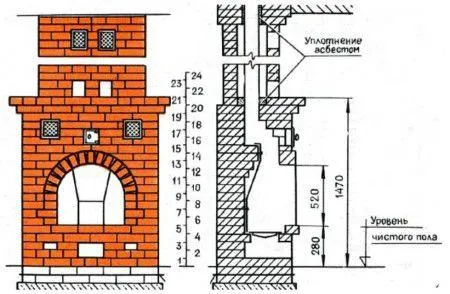

Чертеж и схема углового камина с круглой аркой
Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник. Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области. Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.
Печь камин — чертеж

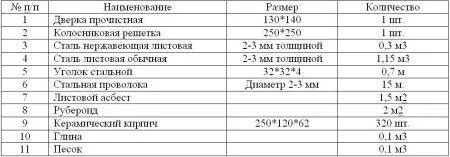

Необходимые материалы и покупные элементы приведены в таблице.
Таблица необходимых материалов для постройки печи-камина

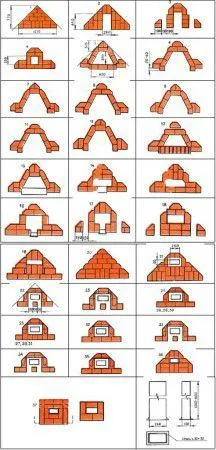

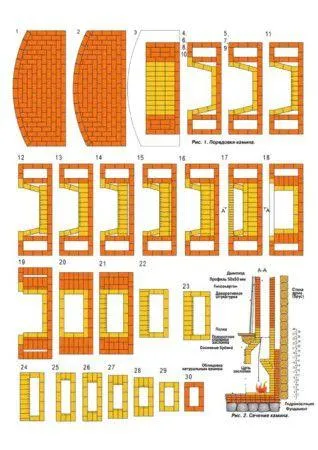

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.
Схема порядовка камина

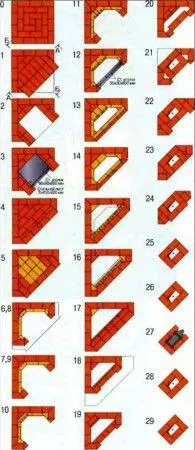

Чертеж и схема углового камина с прямой аркой
Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического. Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.
Угловая печь-камин

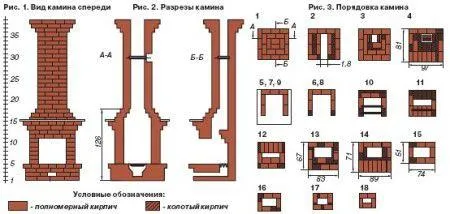

Простой пристенный камин с прямым дымоходом
Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.
Камин с прямым дымоходом своими руками
Пристенный камин с подиумом
Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом. Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.
Образец пристенного камина с подиумом
Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.
