Создаем шведскую стенку своими руками по чертежу — спорт в экономичном варианте

Как сделать и установить недорогую шведскую стенку, турник и брусья в квартире

Виды спортивных лестниц для дома

Шведские стенки бывают предназначены как для детей, так и для взрослых. Отличие между этими комплексами заключается в наличии спортивных приспособлений и их размерах. Оба варианта могут быть реализованы в виде капитальной стационарной конструкции или как мобильный комплекс с определёнными функциональными возможностями. Если вас интересует получение шведской стенки чертеж, мы также рассмотрим этот аспект.

Тип стенки, фото	Описание

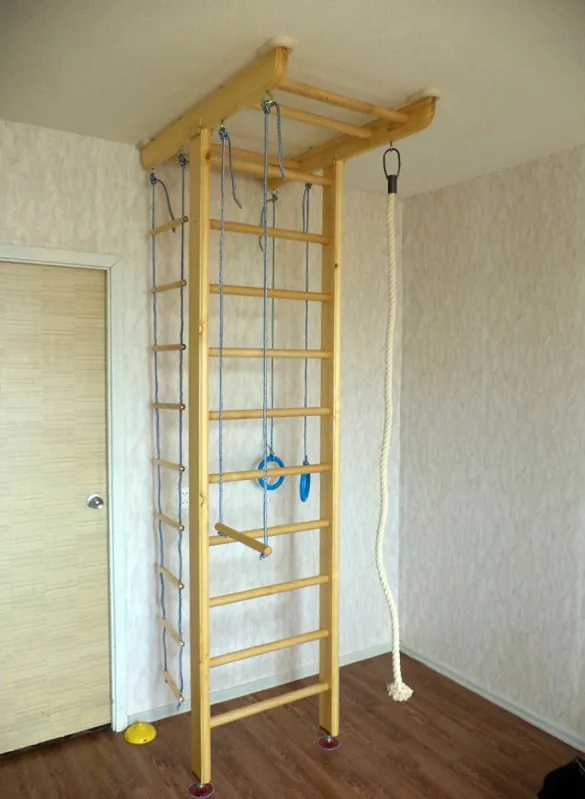

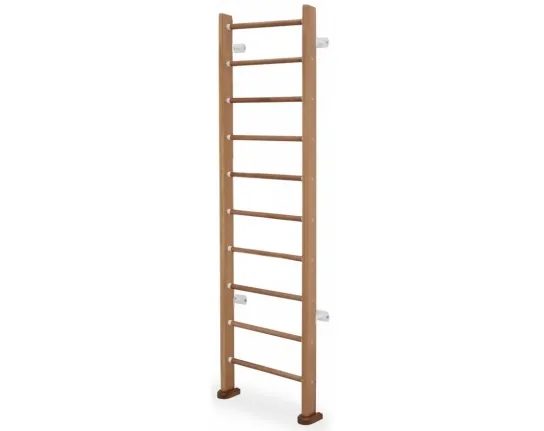

Крепление шведской стенки пристенного типа	Стационарный тип. Конструкция капитально крепится на кронштейнах к стене. Основная жёсткость задаётся тетивами и стеновыми опорами. Благодаря такой системе крепления стенка способна выдерживать большие нагрузки, сохраняя при этом устойчивость. Монтировать стенку следует на прочные основания. Гипсокартонные перегородки точно не подойдут. В каркасных стенах обязательно предусматриваются закладные, но стоит быть готовым к тому, что наружная отделка будет регулярно повреждаться.

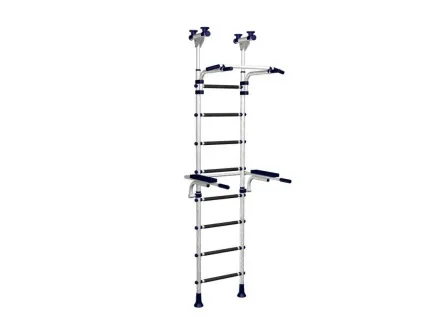

Телескопическая распорная лестница	Фиксация происходит за счёт жёсткого упора в пол и потолок. Тетивы этих лестниц имеют прочные выдвигающиеся распорные замки, что позволяет добиться высокой надёжности в фиксации. Основная нагрузка идёт на боковые стойки, поэтому их делают из прочных алюминиевых труб. Бывают и стальные, но они намного тяжелее. Такой вариант подойдёт, когда привязаться к стене невозможно. Распорные конструкции могут быть одинарными, как показано на фото слева, или двойными. Последние представляют собой детские комплексы. Они обладают особой устойчивостью и легко выдерживают большие раскачивающие нагрузки. Вариант непригоден к использованию, если потолок в помещении натяжной, а пол сделан из досок, которые прогибаются от надавливания.
ДСК без фиксации	Если в комнате нет крепких стен для установки лестницы, нет подходящего пола и потолка, установить можно мобильный ДСК (детский спортивный комплекс), которому крепления не нужны. Это большая каркасная конструкция минимум на 4 опорах. Чем габаритнее стенка, тем устойчивее. Эта закономерность –недостаток, так как комплекс занимает много места. Однако он полностью разборный и мобильный. Конструкцию можно перенести хоть во двор.
Лестница-трансформер	При обустройстве детской комнаты стоит обратить внимание на раскладные шведские стенки. Их сложнее изготовить, зато владельцы могут установить множество спортивных снарядов при экономии пространства. Ещё одно достоинство – наличие горизонтальной лестницы, по которой можно ползать перехватами. В сложенном состоянии комплекс представляет простую пристенную конструкцию.
Подвесной спортивный комплекс	Такие стенки бывают разных размеров: от миниатюрных, как на фото, которые предназначены только для взрослых, до полноразмерных. Конструкции удерживаются только за счёт стены, поэтому требования к ее прочности ещё выше, чем для пристенных. Наличие закладных не спасает. Достоинство решения в компактности. При небольших габаритах комплекс может включать лестницу, кольца, турник и брусья.

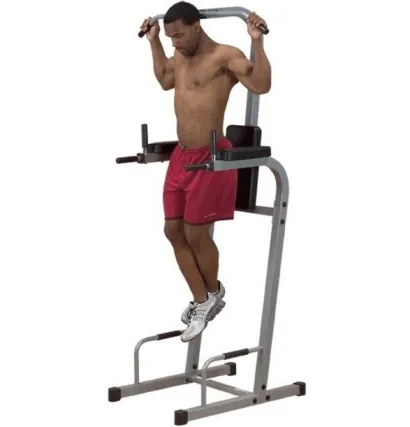

Переносной комплекс для взрослых	Такой тренажёр уже мало походит на классическую шведскую лестницу, но является примером ее эволюционного развития. Используются такие снаряды для накачивания мышц пресса, спины, кора и рук.

Читайте на нашем сайте: советы по выбору детских игровых площадок.

Вернуться к оглавлению

Источник: https://Proekt-sam.ru/deti/chertezh-shvedskoj-stenki.html

Необходимые инструменты

Чтобы обустроить спортивный уголок, нужны такие элементы:

• пиломатериалы (2 главные деревянные стойки, имеющие длину 2 м, и 2 перекладины, имеющие длину 0,8 м);
• 1 лист берёзовой фанеры, имеющий толщину 13 мм;
• чтобы изготовить боковины, надо воспользоваться сосновыми рейками, имеющими длину 231 см, ширину – 13 см и толщину 3,6 см;
• материалы для перекладин – можно воспользоваться черенками для лопат и хорошенько их обработать, понадобится 12 держаков, каждый из которых имеет диаметр 4 сантиметра;
• если нужно изготовить детские перекладины, то лучше воспользоваться черенками, имеющими длину 121 см;
• крепёжные детали – болты для мебели, металлические углы или анкеры, дюбели, шурупы;
• материалы для обрабатывания поверхности – морилка, цветные краски, лак, грунтовочный материал, наждачная бумага;
• инструменты – электрическая дрель (можно использовать ручной коловорот), шуруповёрт, ключи, отвёртки, перфоратор либо ударная дрель с победитовыми свёрлами, коронки по дереву (особенные свёрла, имеющие большой диаметр), электрический лобзик, набор пилок по дереву, ручная электрическая шлифовальная машина.

Если шведская стенка изготавливается из металла, то необходимы такие элементы:

• для изготовления боковин нужны 2 металлические трубки, имеющие диаметр 31 мм и длину 2,6 м, а если нет трубок, то их можно заменять металлическими профилями с подходящими размерами;
• чтобы сделать перекладины, нужны 8 водопроводных труб с диаметром 31 миллиметр;
• электрическое или газовое сварочное оборудование;
• чтобы зачистить сварочные швы и заусеницы, понадобится угловая шлифовальная машина;
• расходные детали (диски для шлифовки, электроды для сварки);
• крепёжные детали для укрепления к стене (дюбели или анкерные болты, металлические уголки).

Если все нужные инструменты подготовлены, то можно начинать работы.

Для того чтоб изготовить самим оборудование, понадобится проект либо же можно самим обдумать положение изделия и по желанию прибавить такие вещи: канат, кольца, верёвочная лесенка, перекладина, турник.

Источник: https://stroy-podskazka.ru/shvedskie-stenki/kak-sdelat/

Подготовительные работы для изготовления шведской стенки

Изготовить спортивный снаряд можно из двух видов: дерева или металла. Каждый имеет свои преимущества. Деревянная шведская стенка изготавливается из натуральных материалов, легко и органично вписывается в дизайн помещений, изготовление занимает мало времени. Металлическое изделие гораздо прочнее, и выдержит вес даже нескольких детей или взрослых. Но оно требует навыков работы со сварочным аппаратом, что доступно не каждому.

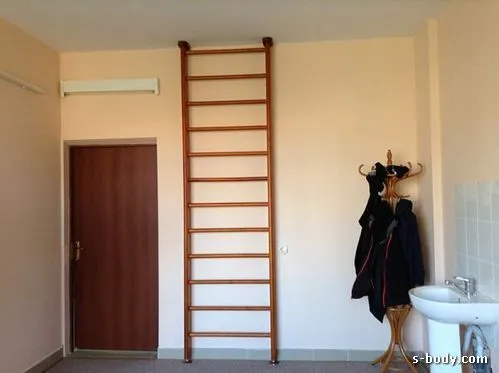

Спортивные стенки бывают деревянные и металлические

Независимо от выбираемого материала, на первоначальном этапе строительства необходимо подготовить чертежи будущего снаряда. Это поможет рассчитать правильные параметры, ведь высота стандартной квартиры не превышает 2,7 м. Помимо этого, в чертеже необходимо учесть расстояние между двумя стойками, чтобы правильно отмерить перекладины. Учесть габариты будущего спортивного снаряда, чтобы вписать его в уже имеющийся интерьер. Чертежи помогут определить правильное соединение стенки и перекладины, подогнать размеры, и наметить крепления.

Размеры стенки должны быть таковы, чтобы она не касалась пола на случай подстилания ковра или коврового покрытия. Сверху она также не должна задевать потолок, чтобы можно было легко снимать перекладину для виса. Высота должна быть безопасной для детей.

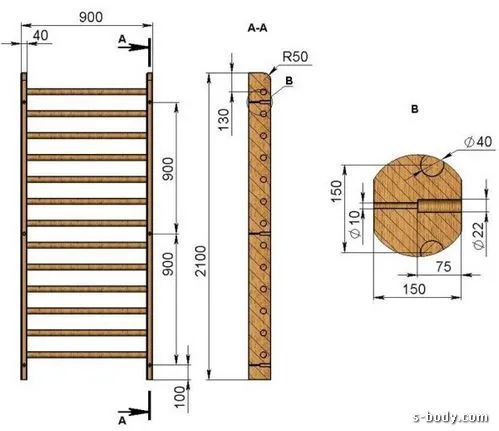

Чертежи деревянной спортивной стенки для домашних тренировок

Источник: https://s-body.com/news/shvedskaya-stenka-sdelat-po-chertezhu-svoimi-rukami.php

al_com Участник FORUMHOUSE

У меня есть пятилетний сын. Мы с женой захотели купить ему шведскую стенку, но, посмотрев цены в магазинах, отказались от этой затеи. Дорого. Подумали приобрести б/у шведскую стенку. Ценник уже приемлемый, но крепление враспор, в потолок, тоже мне не подходит. Поэтому решил делать самодельную шведскую стенку, сварив её из металла.

Работу пользователь разбил на ряд последовательных шагов:

1. Сделал чертеж шведской лестницы.

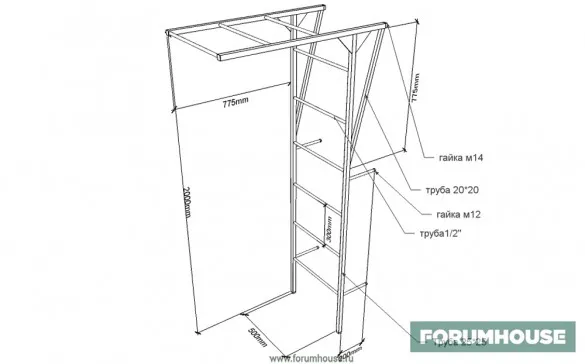

  Чертёж шведской лестницы.

Высота шведской лестницы зависит от высоты потолка в доме или квартире. Важно: чем меньше возраст ребёнка, тем труднее ему будет лазить по шведской лестнице, если расстояние между ступенями превышает 300 мм.

Оптимальное расстояние между ступенями шведской лестницы (по центральной оси ступеней) – от 250 до 300 мм, а для совсем маленьких детей 4-5 лет — 200 мм.

2. Сделав чертёж, al_com нарезал трубу диаметром в полдюйма на заготовки длиной 50 см (для ступеней) и 20 см (для креплений).

Трубы нарезались с припуском на дальнейшую обработку на токарном станке.

3. Далее вырубил из металлического листа толщиной 4 мм четыре уголка со стороной 10 см.

4. Купил профильную трубу 2.5х2.5 см на вертикальные стойки шведской стенки, высотой 2000 мм, и на две горизонтальные перемычки длиной 1000 мм.

5. Сварил шведскую стенку в единую конструкцию.

al_com

Попробовал повисеть на шведской стенке, не крепя её к стене. Испытания показали, что угол нужно усиливать. Поэтому сделал из профильной трубы 2х2 см укосины. Затем купил грунт, краску, два баллона лака и как следует покрасил конструкцию.

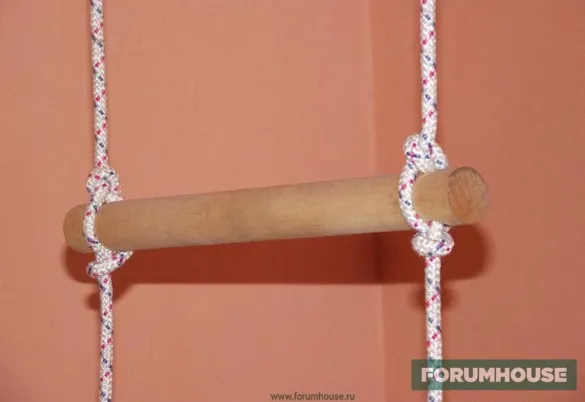

Следующий этап — изготовление гимнастических колец, верёвочной лестницы и каната для лазанья. Сначала пользователь занялся поисками веревки и решил купить репшнур в магазине, где продаётся пожарно-охранная сигнализация. Выяснилось, что производство занимается изготовлением веревочных лестниц, правда, длиной по 5 м за 1300 руб. Пользователю повезло, и ему удалось купить выставочный образец веревочной лестницы длиной 2 м всего за 500 руб.

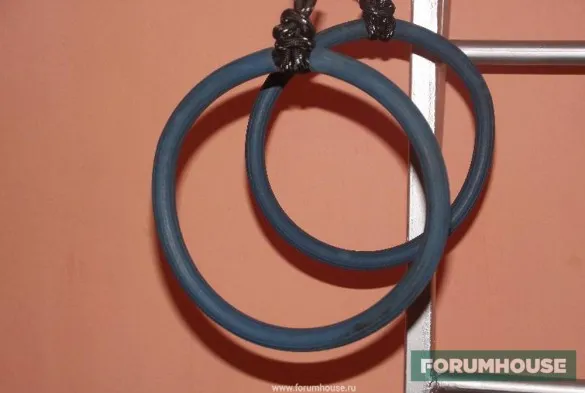

Кольца самодельные — сделанные из металлического прутка, обернутого изолентой, и натянутого сверху кислородного шланга.

  Концы прутка гимнастических колец заварены.

al_com

В итоге я сделал бюджетную и удобную шведскую лестницу. Осталось только поставить канат.

Источник: https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami

1. Что вам понадобится?

Инструменты

• электролобзик
• перфоратор или дрель
• шуруповерт
• дисковая пила
• фрезер (для сглаживания острых кромок брусьев, но это необязательная операция)
• электрорубанок или рейсмусовый станок
• строительный уровень

Материалы для шведской стенки

• 2 деревянных бруска примерно 5х14х250 мм
• панель МДФ
• 8 – 10 черенков от лопаты
• клей

Оснастка и расходные материалы

• 4 – 6 железных уголков
• коронки для перфоратора
• шурупы
• дюбели
• шлифовальная бумага зернистостью 180 и 240
• биты
• сверла

Источник: https://www.vseinstrumenti.ru/instrument/articles/1523/

Чертёж будет определять не только расстояние между деталями и их размер, но и материал, из которого конструкция собирается.

Размеры шведской стенки для детей

Чертёж лестницы из металла

Вернуться к оглавлению

Источник: https://Proekt-sam.ru/deti/chertezh-shvedskoj-stenki.html

Турник и упор

Простая перекладина для подтягивания и удержания угла ногами на весу существенно расширяет функциональные возможности шведской стенки. Детская шведская стенка без турника вообще теряет большую часть своих развивающих качеств. Простую стенку-лестницу несложно дополнить навесным держателем перекладины для подтягивания и др. статических упражнений (без резких движений).

Чертежи шведской стенки с деревянным навесным держателем турника даны на рис. (верхний кронштейн держателя справа вверху; нижний – там же внизу).

Чертежи шведской стенки с навесным деревянным держателем турника

Другие варианты исполнения навесного турника и ручного упора для шведской стенки показаны на след. рис.:

Варианты конструкции навесного турника и упора для рук на шведскую стенку

Ручной упор позволяет заниматься на шведской стенке уже весьма опытным и физически развитым пользователям, поз. 4 и 5. Для деревянного навесного упора нужно брать идеально однородное без дефектов дерево особо прочных пород: тиковое и т.п. Размеры навесного на шведскую  стенку упора для рук даны справа на рис.

Однако наиболее функциональны ручные упоры, совмещенные с перекладиной, см. еще один рис.:

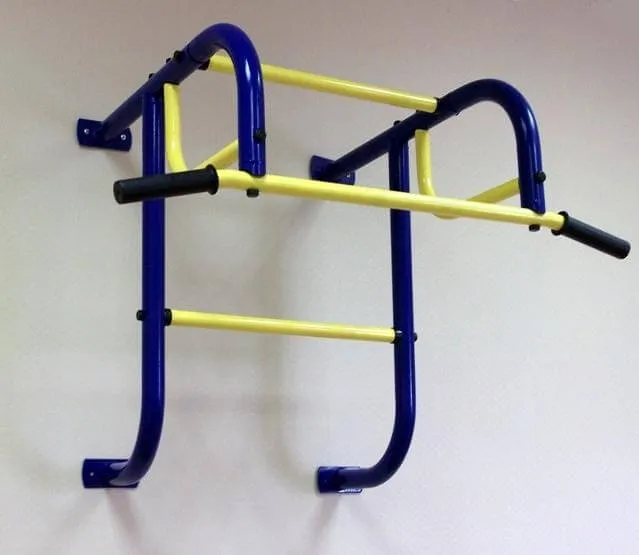

Навесные на шведскую стенку упоры для рук, совмещенные с перекладиной

Основные конструкционные материалы несущих частей труба 40х2, профтруба 60х60х2. Для укосин, стяжек и лопастей накидных захватов – профтруба 60х(20-30)х1,5 или (справа) труба 20х1,5. Для крюков там же – полоса 30х6. «Накидка» на шведскую стенку справа на рис. наиболее функциональна, но на спортивный снаряд общего пользования такую не сертифицируют: крюки в зоне действий занимающегося травмоопасны.

 Примечание: вынос перекладины турника вперед – 60-65 см.

Стационарный (прикрепленный наглухо) турник на шведской стенке обязателен для средней степени напряженности или усиленных занятий взрослых, тем более что он не мешает детям пользоваться навесным турником, а взрослым – упором для рук. Однако в таком случае крепить консоли турника (держащие перекладину кронштейны) 3-мя или 4-мя болтами (поз. 1 и 2 ниже на рис.) – грубая ошибка, как и детали, выполненные из явно дефектной древесины (показано красными стрелками на поз. 2). Крепление квадратом допустимо, если гнезда под болты сквозные винтовые, а детали снаряда из высококачественного переклеенного твердого дерева, поз. 3. В любом другом случае центрально-симметричное крепление при превышении допустимой нагрузки или от усталости может разрушиться «все вдруг».

Как крепить стационарный турник к шведской стенке

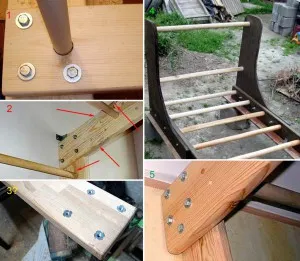

Правильнее всего прикрепить стационарный турник к шведской стенке на косынках из фанеры толщиной 24-32 мм. Косынки крепятся к тетивам не менее чем 4-мя сквозными болтами М10-М12, поз. 4. Косынки можно переклеить из фанеры как описано выше. Если слоев заготовки не менее 4-х (фанера 6 мм), то куски на сборку слоев годятся от прим. 100х150 мм. Главное – чтобы швы в слоях не совпадали в параллель сходились не ближе 5 толщин фанеры.

Несколько менее надежно крепление прямых консолей из качественного дерева клином 5-ю болтами. Оно расшатывается скорее, чем косынка, но к внезапному разрушению не способно: сначала расшатается, что будет заметно.

Источник: https://vopros-remont.ru/obshhie-voprosy/shvedskaya-stenka/

3. Видео по теме

Увидеть процесс создания и монтажа шведской стенки своими руками вы можете на этом видео.

Источник: https://www.vseinstrumenti.ru/instrument/articles/1523/

Материалы для изготовления

Вариантов есть несколько:

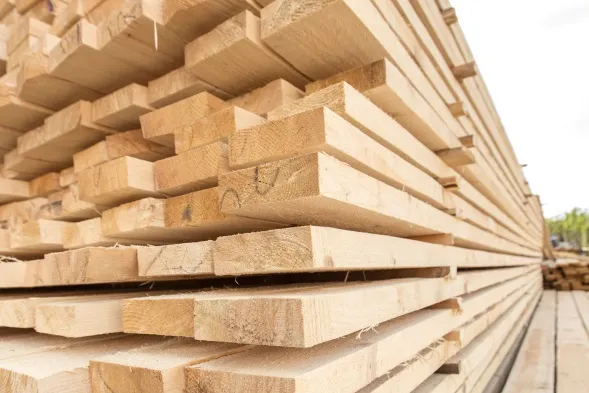

Обрезная доска

Не самый лучший материал ввиду того, что может не справляться с динамическими нагрузками от занятия спортом. Использовать его стоит только при ограниченном бюджете.

Толщина стандартной тетивы из дерева должна составлять 40 мм. Сделать её лучше составной из двух досок, склеенных клеем ПВА. При покупке пиломатериал осматривают со всех сторон на предмет отсутствия трещин, выпадающих сучков, гнили и прочих дефектов.

Черновой пиломатериал

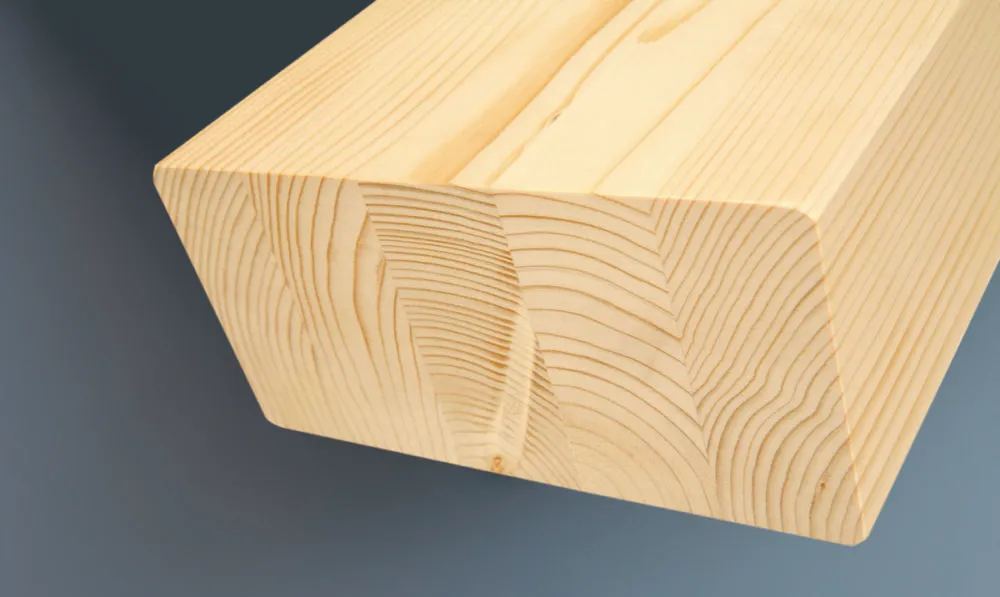

Клееный брус

Один из самых надёжных. Древесина эта прочна и легко справится со всеми нагрузками. Недостаток – высокая стоимость. Проще купить готовую магазинную лестницу и смонтировать её на стену.

Волокна древесины в клееном брусе направлены в разные стороны, что ее усиливает

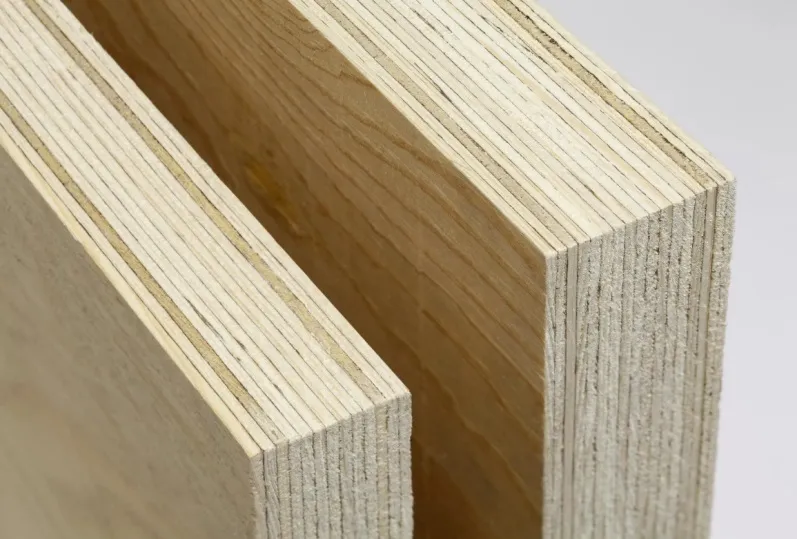

Доски из клееной фанеры

Дорогие, но в качестве альтернативы можно использовать технологию, которая поможет сделать прочные тетивы из недорогой фанеры, которая в обычных условиях не в состоянии держать нагрузки.

Потребуется лист материала в 6 мм толщиной и длиной, сопоставимой с проектными тетивами.Нарезают полоски, которые надо пропитать водно-полимерной эмульсией (ВПЭ). Этот состав повысит прочность фанеры. Он безопасен для здоровья и стоит недорого. На всю лестницу нужно не более 4 литров.

Клееные доски из фанеры

Металлические трубы

Лестницы их них будут самыми прочными, но работать с этим материалом сложнее всего. Предпочтение металлу стоит отдать при создании мощных конструкций для серьёзных занятий спортом.

Хват за металлические поверхности более надежный. Материал не ослабнет, перекладины не начнут прокручиваться.

Прочие материалы

Для деревянных конструкций под перекладины нужно купить готовые круглые рейки или заказать обточку деревянного бруса.

Дерево должно быть плотным: бук, лиственница, дуб. Каждая рейка проверяется на отсутствие повреждений.

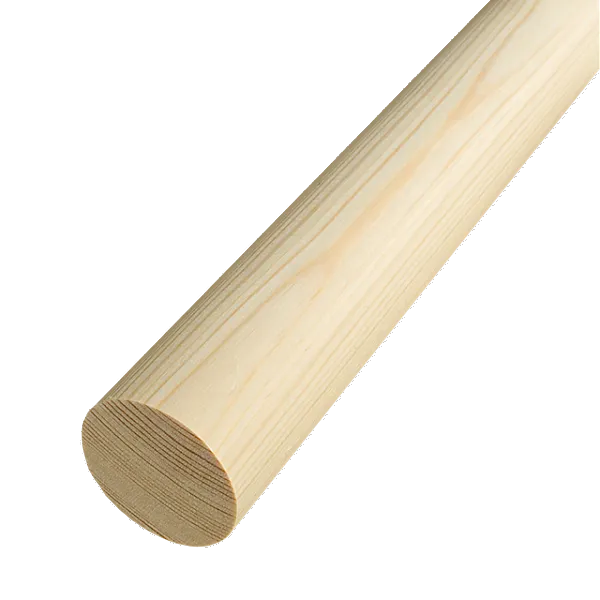

Круглая деревянная рейка

Дополнительно понадобятся:

• клей ПВА;
• прочные веревки;
• металлические анкеры;
• стальные уголки;
• болты;
• пропитка;

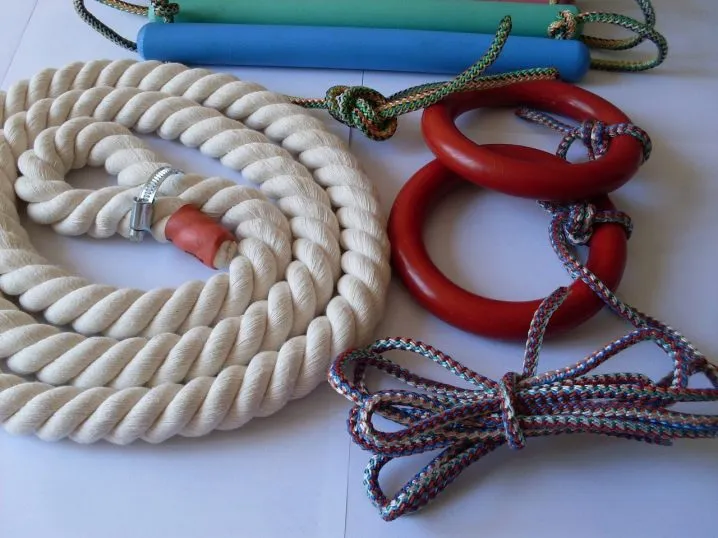

• гимнастические снаряды, например, кольца.

Вернуться к оглавлению

Источник: https://Proekt-sam.ru/deti/chertezh-shvedskoj-stenki.html

Шведская стенка и дети: советы по эксплуатации

Стенка в современном понимании – набор приспособлений для занятия спортом. Комплектуют его по усмотрению владельцев. В любом случае оно привносит пользу в жизнь взрослых и детей.

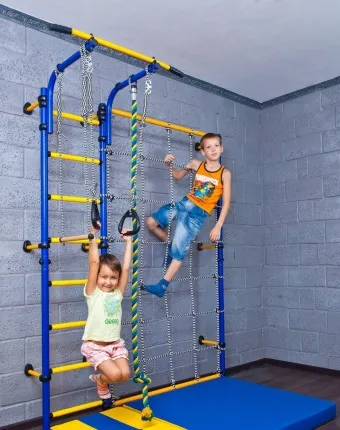

Занятия спортом важны с раннего детства

Если в доме есть маленькие дети, они станут главными пользователями тренажёра. Им нравится высота, физическая активность, подвижные игры.

Приобщать их к целенаправленным занятиям спортом можно с самого раннего возраста.

Однако стоит подходить к вопросу осторожно, так как детское чувство самосохранения ещё не развито.

Дети плохо контролируют движения тела, из-за чего им требуется постепенное освоение лестницы, иначе есть риск травмы.

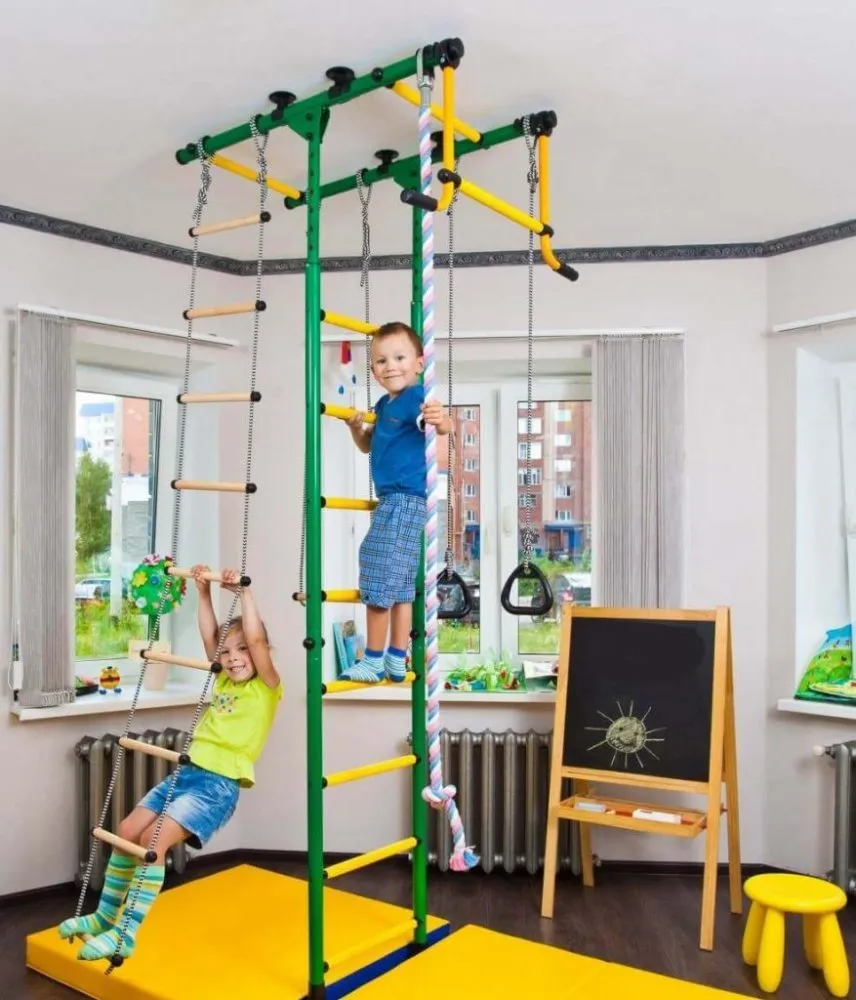

Дети постоянно поднимаются под потолок

Прелесть шведской лестницы в том, что она относительно безопасна, так как с одной стороны удерживает поднимающегося, а с другой может встать страхующий человек.

Научить малыша наступать точно на перекладины можно за полчаса, однако всё равно нужно наблюдать за ним, пока не станет понятно, что юный атлет уверенно держится самостоятельно.

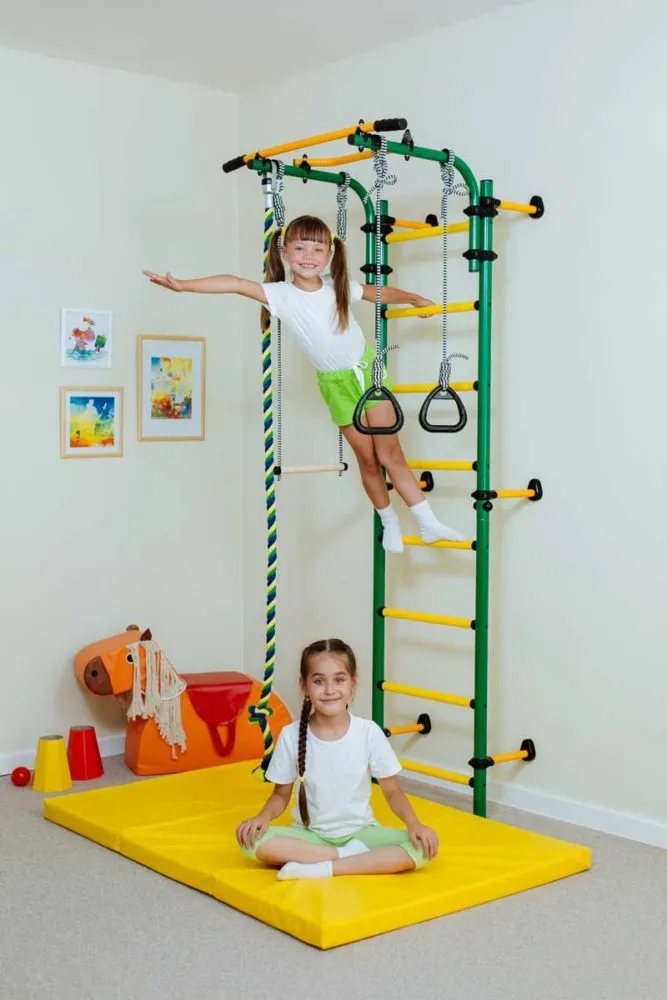

Но и тут стоит подстраховаться. Под лестницей обязательно укладывают спортивные маты, которые в случае чего смягчат падение.

Однако не стоит показывать непоседе свой страх. Нужно учесть психологическое развитие ребенка. Как только он стал уверенно держаться за брусья самостоятельно, можно ослабить контроль.

Пара синяков и царапин ещё никому не навредили, зато это научит его быть осторожнее и внимательнее.

Чтобы уменьшить риск травм, кроме страховочных матов родителям нужно позаботиться о качественном инвентаре. Особая ответственность накладывается на тех, кто сооружает конструкцию самостоятельно.

Ребёнка стоит допускать только к тем снарядам, которые подходят для его возраста.

• С рождения у человека развит хватательный рефлекс. Как только ребёнок начинает ходить, его мускулатуру можно приучать держать собственный вес. До двух лет малышам рекомендуется заниматься только на шведской лестнице. Расстояние между перекладинами должно быть не более 15 см.

Снаряд для самых маленьких

• В два года ребёнок будет получать массу удовольствия от катания на качелях или тарзанке. Это развивает вестибулярный аппарат. Также с этого возраста можно добавить низко висящие кольца, канат и верёвочную лестницу. Последняя особенно сложна в освоении, но при лазании у ребенка будут активно развиваться мышцы живота и всего кора. Крепче станут руки и ноги. Лестница должна надёжно крепиться к полу, чтобы не возникало сильного качания и продавливания.

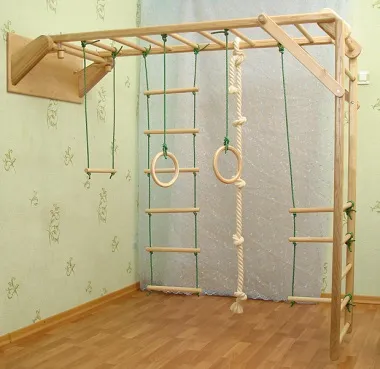

Комплекс дополнительно оборудован верёвочной лестницей

• После трёх лет ребёнок будет учиться пользоваться всеми снарядами. Как только он сможет подниматься по канату, его приучают к турнику. Его сложность в том, что ребёнок ещё не понимает ценности систематического выполнения упражнений. Все снаряды для него являются игровыми. Поэтому на этой стадии взрослые должны снова активно подключаться к тренировкам, мотивировать ребёнка импровизированными соревнованиями, акцентировать внимание на успехах и развитии малыша.
• Брусья для шведской стенки стоит добавить уже ближе к 5 годам. А до этого их стоит заменять отжиманиями от пола.

Лет с четырёх на шведскую стенку стоит закрепить баскетбольное кольцо и прочие игровые снаряды. Со временем юный спортсмен сам поймёт, к чему больше тяготеет.

Источник: https://Proekt-sam.ru/deti/chertezh-shvedskoj-stenki.html

Как изменить советскую стенку?

Советская стенка — это многофункциональное спортивное оборудование, которое включает в себя различные элементы для физических упражнений, такие как брусья, турник, скамейку, лестницу и т.д. Если вы хотите изменить свою советскую стенку, чтобы сделать ее более удобной или эстетичной, то есть несколько вариантов.

1. Добавьте новые элементы: Вы можете добавить новые элементы к своей советской стенке, такие как кольца, веревки для прыжков, тренажеры для ног и т.д. Это поможет расширить спектр упражнений, которые можно выполнить на стенке, и сделает тренировки более разнообразными.

2. Покрасьте стенку: Вы можете изменить внешний вид своей советской стенки, покрасив ее в другой цвет или добавив рисунки и надписи. Это может сделать стенку более яркой и привлекательной.

3. Обновите обивку: Если обивка вашей стенки уже потрепалась, то вы можете заменить ее на новую. Это сделает стенку более привлекательной и комфортной для использования.

4. Измените конфигурацию: Вы можете изменить конфигурацию своей советской стенки, переместив элементы или добавив новые. Это может помочь вам создать более эффективное расположение для выполнения упражнений.

5. Обновите элементы: Если элементы на вашей советской стенке выглядят изношенными или поврежденными, то вы можете заменить их на новые. Это поможет сохранить безопасность во время тренировок и обеспечить долговечность вашей стенки.

Независимо от того, что вы решите сделать со своей советской стенкой, важно помнить о безопасности и использовать оборудование только по его назначению.
