Собственноручное изготовление водопровода на даче из труб пнд: летнее и капитальное водоснабжение

В современной эпохе происходят изменения не только в технологиях производства, но и в свойствах материалов. Металлические трубы утратили популярность из-за сложности их монтажа, большого веса и восприимчивости к коррозии. Интересно рассмотреть использование труб из полиэтилена низкой плотности (ПНД) для организации водопровода на даче.

Этот материал обладает большим количеством достоинств: пластичностью, увеличенной прочностью, неприхотливостью, длительным сроком эксплуатации. Водопровод на даче из труб ПНД прослужит до 50 лет, а собрать его можно своими руками.

Преимущества полимеров

Достоинства труб ПНД:

• не подвержены гниению и внешним воздействующим факторам;
• экологичны;
• легки;
• устойчивы к деформации;
• стойки к перепадам водяного давления;
• высокая ремонтопригодность;
• маленькая теплоотдача.

Проектирование поливочного водопровода: сфера применения и особенности данной инженерной системы

Поливочный водопровод необходим для организации водоснабжения различных территорий с зелеными насаждениями, садово-парковых комплексов, скверов, спортивных объектов, домашних лужаек и тому подобного. Долгое время такие системы применялись для общественных мест, но с развитием частного домовладения, с популяризацией идеи ландшафтного дизайна ситуация стала меняться, и все чаще можно встретить систему поливочного водопровода в частных домах.
Система поливочного водопровода характеризуется сезонностью, поскольку в зимнее время года она не используется, это грозит образованием льда в трубопроводе и его повреждением в результате.

Виды монтажа

Каждый способ имеет свои плюсы и минусы.

Поверхностный — для летнего водопровода

Наземная укладка предназначается напрямую для дачных участков, чтобы своевременно осуществлять полив своего огорода, кустарников и деревьев. А также возможен вариант для подвода воды к вспомогательным строениям сауне, хозблоку, летнему домику.

Схема летнего водопровода на даче повторяет разводку подземного, но является максимально удобной для ремонта, разборки, переделки при необходимости. Её можно демонтировать на зимний период или в случае перепланировки своего дачного участка.

При необходимости в течение получаса вы без труда сможете переделать подкорректировать развязку и расположение водопровода на участке.

Чтобы избежать случайного повреждения труб, расположенных на поверхностности нужно предусмотреть подставки или подпорки.

Летний или, как принято говорить,временный водопровод многие люди монтируют по принципу, как смог так собрал или слепили из того, что было, непосредственно на месте расположения.

Схему системы водоснабжения дома предпочтительно составить заранее, если участок распланирован по зонам. На чертеже первым делом отмечают главные потребители воды дом, душ, деревья, живую изгородь, точки, где будут находиться краны.

Трубы необходимо располагать под углом направленным в сторону потребителя, так как в низшей точке устанавливают кран для слива.

Капитальная система

На систему, предназначенную для дома с круглогодичным проживанием, необходимо будет намного больше времени на продумывание проекта и проведения земляных работ. Принцип сборки дачного водопровода из труб ПНД в этом случае необходимо изменить, так как будет установлено дополнительное компрессорное оборудование, гилроаккумулятор и закрытый способ расположения.

Выбор источника воды

Производительность, длина конструкции и другие эксплуатационные возможности системы полива во многом зависят от источника воды, к которому она будет подключена.

Вот перечень возможных вариантов для полива:

• колодец или скважина (актуальны как для новых, недавно разработанных участков, так и для старых, многолетних владений);
• естественный водоем (например, пруд, изначально расположенный территории садового участка);
• централизованная магистраль (необходимая для водоснабжения современных коттеджных поселков).

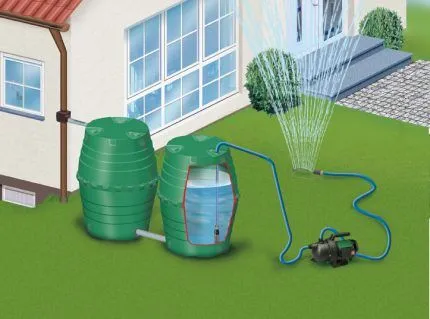

Отличным дополнением для формирования запаса станет накопительный резервуар для дождевой воды, наполнение которого зависит от капризов погоды, и накопительный колодец ЛОС, в котором аккумулируется очищенная, отделенная от нерастворимого осадка сточная вода.

Чаще всего, кроме основного источника, существует резервный, например, большой пластиковый бак, расположенный на высоте 1-1,5 м. Если внезапно отключат электроэнергию и работа насоса приостановится, полив осуществляется из бака.

Простым, хотя и затратным с точки зрения оплаты, решением является подключение к центральной магистрали. Труба, ведущая к месту полива, врезается в магистральную трубу с помощью тройника и шарового крана без отключения, под давлением, так как предварительный монтаж крана позволяет просверлить отверстие через него.

Полив из естественного источника требует установки дополнительной системы фильтров, потому что большая часть бюджетных насосов работают только с чистой водой. Фильтр необходим и оборудованию, погруженному в колодец или песчаную скважину.

Более чистая вода – в артезианской скважине, но для нее требуется специальный глубинный погружной насос (популярные марки – Джилекс, Grundfos, Патриот, Беламос, Калибр).

Накопительные емкости бывают разными: металлическими и пластиковыми, большими и маленькими, покупными и самодельными. Если участок небольшой, а резервуар объемный, жидкости хватает на несколько поливов.

Трубопровод, функционирующий в летний период, можно присоединить к любому из перечисленных источников, но с небольшими оговорками. Предположим, для работы с пластиковой емкостью подходит разборная конструкция, а для подключения к скважине лучше соорудить постоянную систему.

Галерея изображений

Фото из

Самый простой вариант — открытый водоем

Абиссинская скважина для водоснабжения

Забор воды для системы в колодце

Скважина на дачном участке

Как выбрать

Для использования в системах подачи питьевой воды из колодцев и скважин следует применять трубы ПНД с голубой полоской.

Для изготовления газовых труб применяют присадки, которые изменяют состав воды. Трубы с жёлтой маркировкой так же можно использовать для дачного водопровода, но их стоимость заметно выше. Эти трубы предназначены для газа под высоким давлением и имеют повышенную прочность и более высокую цену.

Трубы ПНД без маркировки для питьевого водоснабжения использовать нельзя. Это технические изделия, произведенные из вторичного полиэтилена. Они могут выделять в воду токсичные вещества.

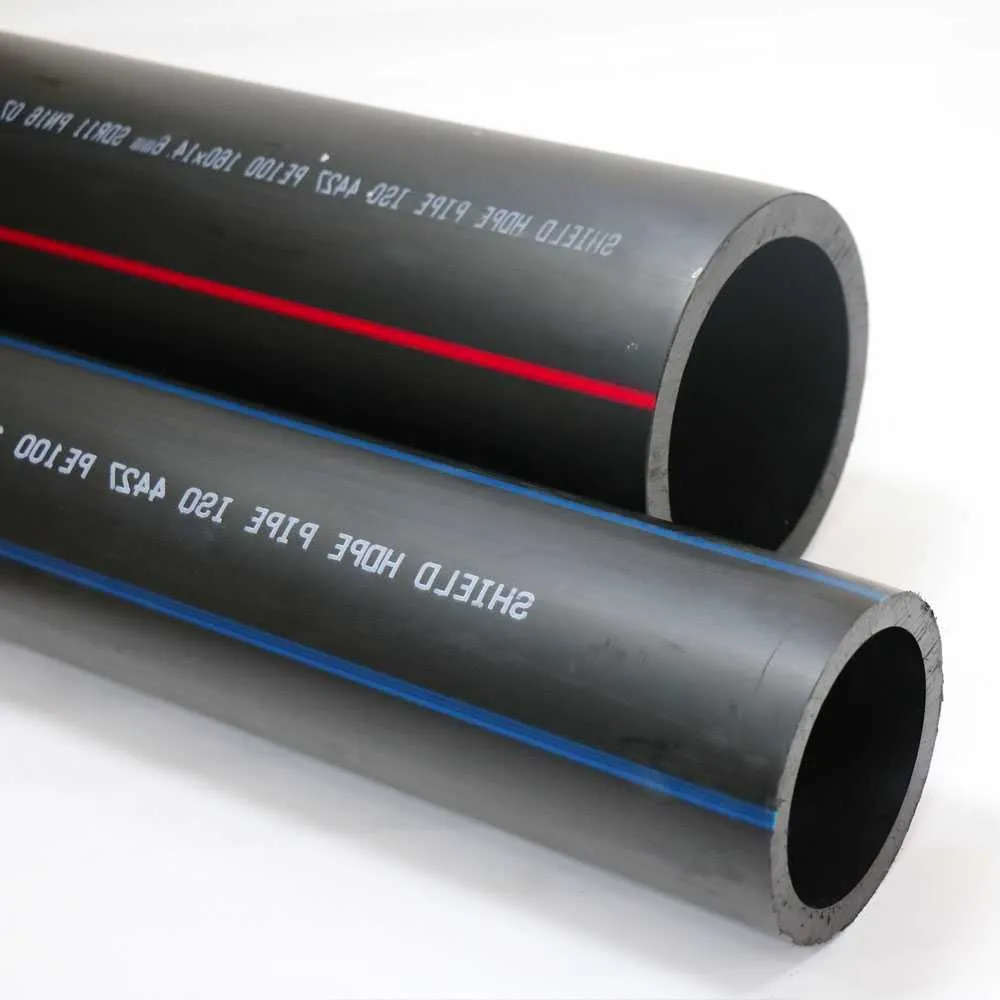

Для монтажа подземным способом применяют два типа полиэтилена:

• ПНД ПЭ 100 согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм, внешний вид чёрная труба с продольной синей полоской по всей длине.
• ПНД ПЭ PROSAFE, производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075, в них предусмотрена дополнительная минеральная защитная оболочка, толщиной до 2 мм.

Для подключения дома подойдёт труба диаметром 40 мм. Для остальных потребителей достаточной — 20 мм или 25 мм.

Схема водопровода

Приведем пример капитального (стационарного) трубопровода, идущего от скважины к дому. В схему входят следующие элементы:

• Заборная труба, по которой вода подается из скважины в систему.
• Фильтр грубой очистки, обезжелезиватель, умягчитель – тип зависит от химического состава грунтовых вод.
• Обратный клапан для предотвращения тока воды в противоположном направлении.
• Насос – мембранный или центробежный, погружной или поверхностный.
• Измерительное оборудование – реле давления, манометр, счетчик воды.
• Сливной клапан.
• Гидроаккумулятор.
• Трубы с тройными переходниками для последовательного подключения трубопровода к дому, на участок, в баню — в зависимости от дебита скважины и личных потребностей пользователя.
• Вентили для каждой ветки водоснабжения, перекрывающие воду.

Необходимо позаботиться о качественных фитингах и муфтах для соединения труб, особенно на участках, где пластиковые трубы входят в металлические резьбовые переходники. От их качества зависит эксплуатация системы.

Важно! Для электрического кабеля для насоса делают отдельную траншею. Розетка для подключения насоса должна иметь заземление. Прокладывать кабель рядом с трубами под землей нельзя.

Соединительные элементы — муфты и фитинги

В качестве соединителей ПНД применяют муфты 2 различных типов:

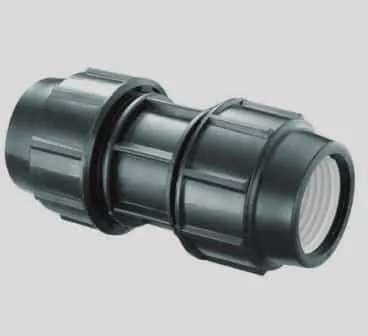

• Компрессионные, которые накручиваются на соединяемых обрезки трубы. Герметичность элементов получается за счёт резиновых уплотнительных колец. Сборка производится вручную, так как применение газовых ключей может привести к перетяжке и механическому повреждению.
• Диффузионные муфты. Предназначены для высокотемпературной сварки специальным паяльником. Без использования дополнительных уплотнителей, является более высококачественным по сравнению с компрессионным.

Виды фитингов:

• стыковочные применяются для соединения труб одного диаметра;
• переходный, для соединения труб разного размера;
• заглушка, отключение ненужного ответвления.

При необходимости покупают поливальные головки, капельные шланги, поливочные пистолеты для более комфортного обустройства.

Пошаговая инструкция для самостоятельного выполнения прокладки

Когда план и смета готовы, закуплен материал и выбран способ соединения, можно приступать к прокладке ПНД в земле.

Необходимые инструменты

Если решили произвести всё самостоятельно, то вам потребуются:

• лопаты для проведения земляных работ;
• два газовых ключа;
• болгарка или ножовка по металлу;
• ножницы для труб;
• уровень строительный;
• колышки, шнур, рулетка.

При наличии специального паяльного инструмента вышеперечисленный не понадобится, только компрессионные фитинги.

Шаг 1

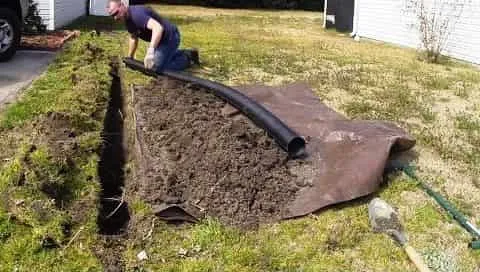

На первом этапе копают траншею по ранее разработанной схеме. Форма выемки зависит от типа грунта и глубины залегания подземных вод. Простая и менее трудозатратная — прямоугольная форма. Выбирать этот вариант следует в том случае, когда глубина траншеи не более 1,5 метров, так как этот способ не предусматривает укрепление стенок.

Популярная форма — трапециевидная. Допускается для прокладки водопровода из ПНД на глубину от 1,5 метров и ниже, что актуально для большей части России. При этом не требуется дополнительно укреплять стенки.

В местах, где близко залегают грунтовые воды, рекомендуется выбирать смешанную форму с укреплением. Ширину определяют исходя из данных сборника СНиП 2.04.02-84. В среднем она варьируется от 0,5 до 0,8 метра.

Если трасса водопровода находится в труднодоступном для техники месте или длина небольшая — 5–10 метров, можно выкопать траншею вручную. В остальных случаях лучше обратиться к экскаваторщику, тем более если источник воды находится за пределами участка и врезается в существующий водопровод.

Вдоль трассы вбиваются колышки по двум сторонам будущей траншеи, натягивается веревка. В последующем это станет ориентиром для выемки грунта. Землю убирают в отвал.

Шаг 2

Следующим шагом трубы ПНД компонуются в цельную систему водопровода. Подается вода под напором для проверки герметизации. Если водопровод получается длинный, и его неудобно монтировать на поверхности, участки труб укладываются сразу в траншею. Сваривать в таком случае лучше муфтовым методом. Далее необходимо утеплить трубопровод по всей длине.

Перед укладкой дно траншеи засыпают слоем песка 15 сантиметров. Также следует засыпать песком уложенную трубу ПНД, это облегчит доступ к системе в случае аварийной ситуации

Шаг 3

Последний шаг — врезка в дом, устанавливается запорная арматура. Грунт из отвала засыпается обратно в траншею, выравнивается.

Порядок проведения работ

Перед проведением монтажа проверяют длину предполагаемого к прокладке водопровода из труб ПНД непосредственно на местности. Для этого необходимо перенести схему на грунт, путём разметки с расстановкой контрольных колышков и протяжки шнура, повторяющего контур будущего трубопровода.

Только после этого начинаются земляные работы. Повторно промеряют протяжённость и начинают делать покупки по проведённым измерениям и расчётам.

Алгоритм выполнения работ предельно простой:

• Траншеи копают под уклоном в месте подсоединения, угол не должен быть большим для дальнейшего его выхода в горизонтальную плоскость.
• Дно траншеи необходимо оборудовать песчаной подушкой с дополнительной гидроизоляцией. Это делается для сглаживания неровностей, которые неизбежно появятся.
• Нарезка труб ПНД производится непосредственно при укладке в траншею. Стыковка к точке водозабора в первую очередь, затем происходит прокладка по участку. Производим утепление труб выбранным заранее материалом. После окончания работ подсоединяют насосную станцию.

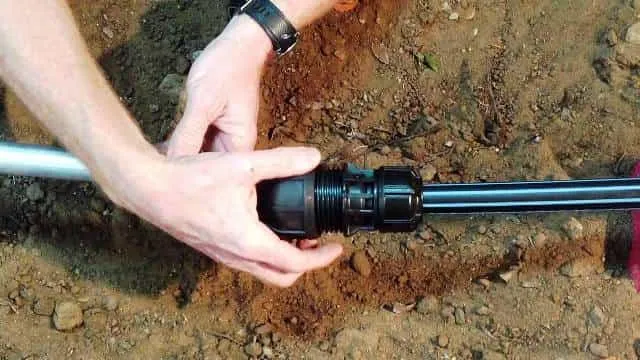

Компрессионные соединители устанавливают в следующей последовательности:

• Муфты разбирают, вынимают зажимную часть и прокладку.
• Прокладку и зажим устанавливают в обратном порядке на выступы.
• Узлы состыковывают, фитинг навинчивают вручную, без особых усилий.

Если соединение элементов производят методом пайки, то необходимо соблюдать правила:

• Стыки зачищают, обезжиривают, просушивают.
• Работы разрешается проводить при t, больше +5С.
• На трубах диаметром от 50 мм нужно снимать фаску.

Цена пластиковой трубы

Приобретая материалы для работы, рекомендуют быть предельно внимательным. Изделия из пластика, особенно торцы, не должны содержать шероховатостей и неровностей. Заготовки должны иметь ровную округлость.

Монтируя водопровод из пластиковых труб, нужно знать, что его цена выгодно отличается от трубопровода из металлических материалов.

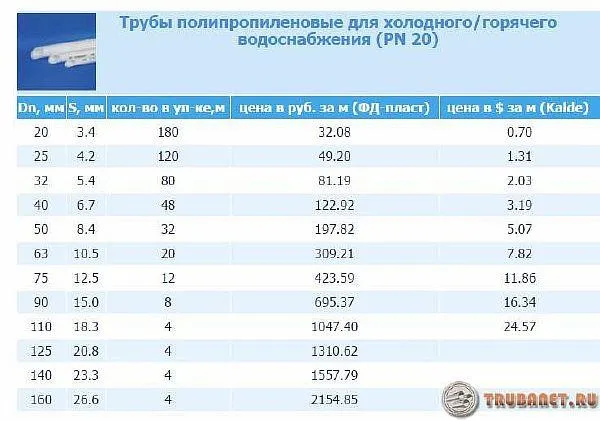

Цена на заготовки для ПП трубомагистрали следующая. Это от 1 до 7 долларов за один погонный метр. Приблизительно в таких пределах находится и цена на фитинги.

Наиболее дорогие материалы этого вида поставляют немецкие и итальянские фирмы. Товары от турецких и отечественных изготовителей стоят на порядок ниже.

Чтобы трубомагистраль служила бесперебойно, советуют приобретать только качественные товары у проверенных производителей.

Такой товар стоит немного дороже, но это вполне оправдается длительной и надежной работой построенной системы.

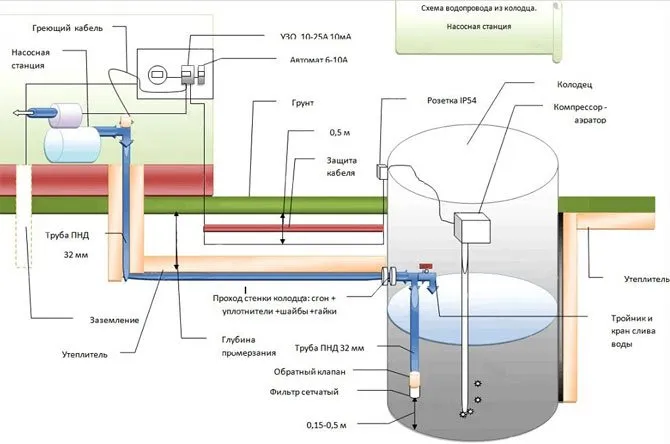

Вывод из колодца

Насосную станцию необходимо располагать максимально близко к трубе колодцу. Труба должна проходить внутрь через специальную гильзу, сделанную из металла. Она предназначена защитит от разрушения при сезонных колебаниях температур окружающей среды. Трубу стыкуют с насосной станцией только после её фиксации.

Ввод ПНД трубы в колодец делается сразу после реле регулирующем давление. Не забудьте предусмотреть сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Его устанавливают на отвод к реле. Затем крепят оголовок на скважину.

При прокладке круглогодичной системы на изгибах главной магистрали нужно предусмотреть колодцы для обслуживания и ремонта.

Как построить душ на даче?

Построить душ на даче можно разными способами, но самый простой и доступный способ — это использование душевой кабины. Вот пошаговая инструкция, как построить душ на даче с помощью душевой кабины:

Шаг 1: Выберите место для душа. Выберите место, где можно установить душевую кабину, убедитесь, что здесь есть доступ к водопроводной системе или скважине.

Шаг 2: Подготовьте площадку. Приготовьте площадку, где вы собираетесь установить душевую кабину. Проверьте, что площадка ровная и не подвержена затоплению.

Шаг 3: Подключите водопровод. Если у вас есть доступ к водопроводной системе, подключите шланг к системе и прокладывайте трубу до места установки душевой кабины. Если у вас нет доступа к водопроводу, то вам потребуется насос и ёмкость для воды.

Шаг 4: Установите душевую кабину. Следуйте инструкциям по установке душевой кабины, которые идут в комплекте. Обычно кабина устанавливается на подготовленную площадку, к которой подведены водопроводные трубы и канализационный шланг.

Шаг 5: Подключите канализацию. Подключите канализационный шланг к душевой кабине и направьте его в ёмкость для сбора сточных вод. Если у вас нет доступа к канализации, можно использовать бочку для сбора сточных вод.

Шаг 6: Подключите электричество (если нужно). Если ваша душевая кабина требует электропитания, обязательно проверьте, есть ли возможность подключения к электросети и подключите её.

Шаг 7: Настройте температуру воды и попробуйте душ. После того, как вы подключили все шланги и провода, проверьте, работает ли душ правильно. Настройте температуру воды, убедитесь, что вода не течет из кабины, и попробуйте душ.

Это базовая инструкция по постройке душа на даче с помощью душевой кабины. Если у

Как построить душ на даче:

6. Установите сливной канал. Сливной канал должен быть расположен на некотором расстоянии от стены, где находится душ. Для создания сливного канала используйте бетон или сухие бетонные смеси.

7. Подключите воду к душу. Для этого нужно прокладывать трубы от дома до душа. Если у вас нет возможности подключить горячую воду, вы можете использовать насос для нагнетания воды из колодца.

8. Создайте приватную зону для душа. Если вы хотите сохранить конфиденциальность, постройте стену или установите забор вокруг душа. Вы можете использовать различные материалы, такие как дерево, камень или металл.

9. Добавьте некоторые удобства. Чтобы ваш душ был еще более удобным, вы можете добавить некоторые дополнительные функции, такие как полки для мыла, шампуня, полотенца и одежды.

10. Декорируйте свой душ. Чтобы ваш душ на даче выглядел приятно, вы можете украсить его различными элементами декора, такими как растения, фонари или ковры.

Построив душ на вашей даче, вы можете наслаждаться чистотой и свежестью душа вдали от городской суеты и шума.
