На практике существует множество способов осуществления подключения электрических розеток к электропроводке. В процессе их реализации могут преследоваться разнообразные цели, начиная от строгой экономии материалов и ресурсов, и заканчивая обеспечением надежной, долговременной и безопасной работы оборудования. Выбор подходящей схемы подключения розетки играет важную роль в достижении желаемых результатов и обеспечении оптимальной работы электрических устройств.
Учитывая возрастающие потребности населения на использование мощных электроприборов в быту, следует остановиться на рассмотрении наиболее благоприятной электрической схемы для домашней сети, обеспечивающей максимальную безопасность при эксплуатации. Она должна быть разделена на две составляющие системы:
-
силовую часть, обеспечивающую подвод электроэнергии к бытовым приборам через розетки;
-
осветительную систему, отделенную от работы силовой части.
Для создания силовых цепей внутриквартирного щитка монтируются автоматические выключатели по числу необходимых присоединений. От каждого автомата прокладывается кабель к ответвительной коробке, одной или нескольким. Они соединяются последовательно, но их количество не должно быть более четырех. Внутри каждой коробки подключается еще один кабель, осуществляющего подвод напряжения к розетке.
Таким образом, от одной ответвительной коробки подключается только одна, единственная розетка, не больше.

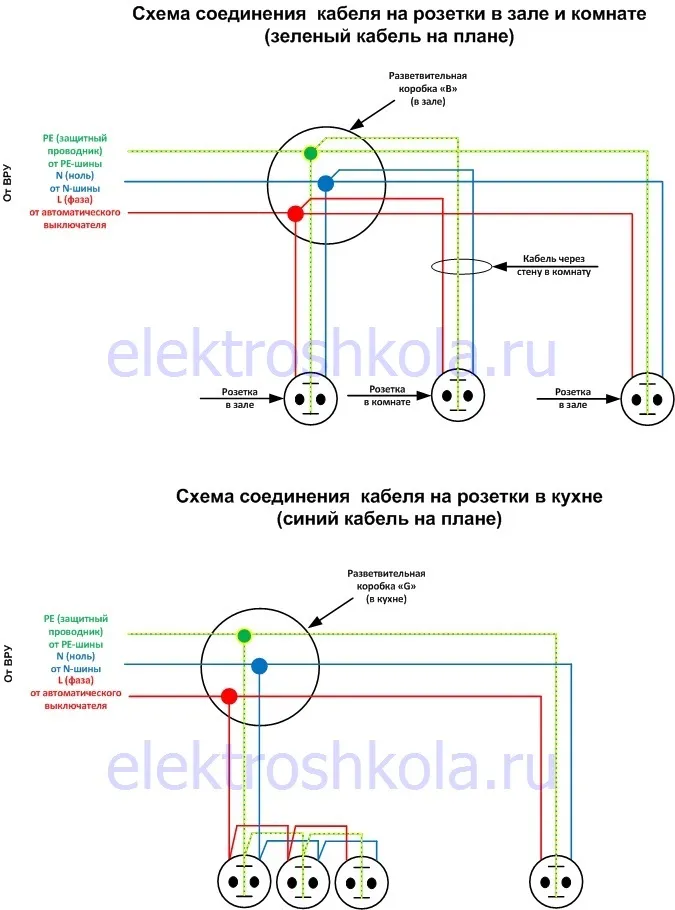

Рис. 1. Схема силовой части электропроводки квартиры
Осветительная система тоже начинается с автоматического выключателя в квартирном щитке. От него кабель освещения идет к ответвительной коробке одной, а затем следующей. Каждый комнатный светильник со своим выключателем соединяется кабелем через клеммы индивидуальной коробки.

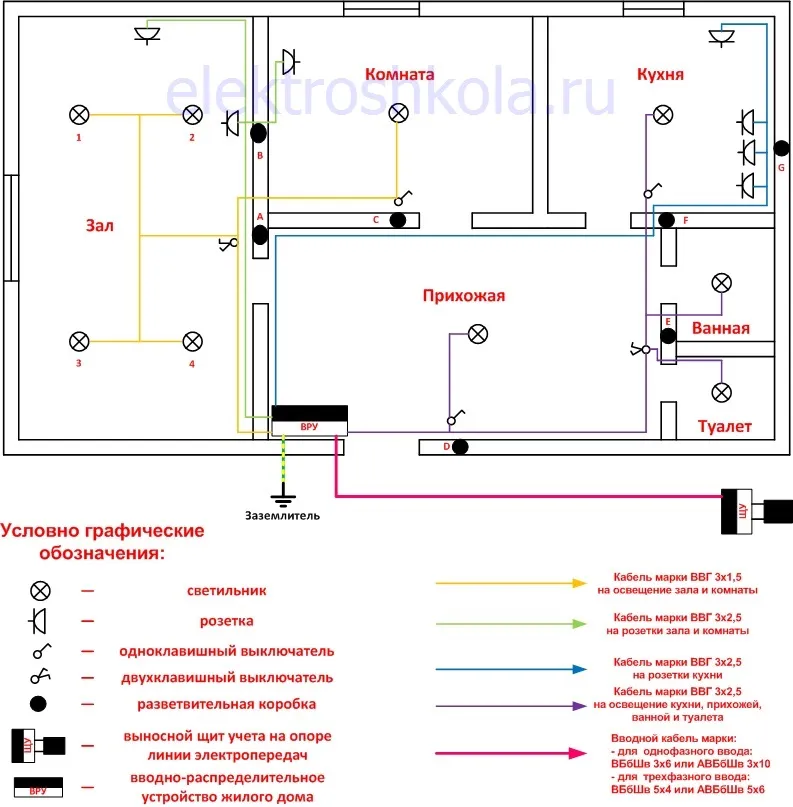

Рис. 2. Схема осветительной части электропроводки квартиры
Для проводов силовой части и освещения используются разные кабели, которые должны внешне отличаться друг от друга цветом слоя изоляции. Это позволит в будущем быстро определять нужную цепь электропроводки.
Устройство ответвительной коробки может быть разным, но при эксплуатации удобна конструкция с четырьмя соединительными колодками, оборудованными двумя, а лучше тремя контактами.
В силовую схему розетки подключаются тремя проводами и в соединительной коробке для них достаточно использовать столько же клемм, а для работы осветительной цепи требуется большее количество контактов: четыре для одноклавишного выключателя и пять для двухклавишного.
Число используемых бытовых электроприборов в квартире влияет на количество розеток. В некоторых комнатах необходимо иметь их более десяти. При этом использования удлинителей, тройников и двойников следует избегать, по соображениям безопасности. Поэтому рекомендуется устанавливать на стену специальные блоки, которые могут включать до четырех розеток.
В таком блоке все контакты на заводе надежно соединены между собой в единую конструкцию и выведены на внешние клеммы для подключения проводов. Устройство рассчитано на максимальную нагрузку, указанную производителем, и поэтому считается при соединении шлейфом для квартирной проводки как одна розетка.
На кухне при пользовании несколькими мощными электроприборами, например, посудомоечной машиной и электроплитой или электрическим чайником может возникнуть нагрузка, превышающая допустимую мощность использования розеточного блока. Это предпосылка для возникновения аварии. Такие конструкции на кухне не устанавливают.
В продаже есть розеточные конструкции, которые выглядят как единый блок, но им не являются. У них в едином корпусе смонтированы единичные розетки, которые необходимо подключать проводами к защитному автомату. Но на практике это делать довольно сложно.
Как выход из создавшейся ситуации предлагается близкорасположенные розетки подключать между собой параллельно проводами, но не использовать их для работы энергоемких потребителей. Число таких розеток не должно быть больше четырех. В исключительных, крайних случаях допускается подключать пятую розетку. А для мощных потребителей электроэнергии создавать соответствующую силовую цепь от индивидуального автоматического выключателя.
Подробее про особенности подключения мощных электропотребителей читайте здесь: Как установить и подключить розетку для плиты и стиральной машины
Рис. 3. Вариант схемы силовой электропроводки квартиры
При такой схеме в одной комнате может быть проложены две отдельные магистрали силовой цепи.
Продолжение статьи: Как подключить нулевой защитный проводник к розеткам
Можно ли подключить розетку к выключателю?
Да, возможно подключить розетку к выключателю, таким образом, что электрический ток будет подаваться на розетку только тогда, когда выключатель находится в положении «включено». Такой способ подключения розетки к выключателю может быть полезным, если нужно управлять питанием какого-то электрического устройства, например, лампы, отдельно от основной электрической схемы.
Для подключения розетки к выключателю необходимо выполнить следующие действия:
-
Отключите электричество в помещении, где вы планируете подключить розетку к выключателю.
-
Открутите панель выключателя. Это позволит получить доступ к проводам, подключенным к выключателю.
-
Соедините провода. Обычно в выключателе есть два провода: один провод для фазы, другой — для нуля. Провод для фазы обычно подключен к контакту «L» на розетке, а провод для нуля — к контакту «N» на розетке. Соедините соответствующие провода между выключателем и розеткой.
-
Установите розетку. После того как вы подключили провода, установите розетку в соответствующее отверстие на стене и закрепите ее винтами.
-
Проверьте работу. Включите электричество и проверьте, работает ли розетка только тогда, когда выключатель находится в положении «включено».
При подключении розетки к выключателю необходимо соблюдать все меры предосторожности, чтобы избежать возможных опасных ситуаций. Если у вас нет опыта работы с электрическими схемами, рекомендуется обратиться за помощью к квалифицированному электрику.
