Кровать представляет собой одну из ключевых мебельных деталей спальни. Её дизайн не только должен быть привлекательным, но и обеспечивать комфорт. В наши дни с учетом ограниченных размеров квартир используются разнообразные варианты кроватей, которые обладают множеством полезных функций. Если вам интересно, могу предоставить чертеж кровати с выдвижными ящиками.

Выдвижные ящики очень многофункциональны: в них можно хранить постельное белье или детские игрушки.

Модели кроватей для спальни

Как сделать кровать с ящиками, какую модель подобрать? Вариантов односпальных кроватей множество, подбор зависит от общего дизайна комнаты, ее назначения, наличия свободной площади не только для самой кровати, но и для ящиков, которые будут выдвигаться. Требуется свободное пространство, равное длине ящика.

Оптимальным вариантом является использование конструкции с подиумом, у которой все выдвижные ящики будут располагаться внизу, т.е. у пола. Но если место позволяет, то ящики вполне можно монтировать и сбоку от кровати. Такой вариант больше подходит для детской комнаты.

Иногда над ящиками сооружается столешница, на которой можно поставить небольшую лампу, книги.

Чертеж кровати с выдвижными ящиками.

Чтобы сделать кровать с выдвижными ящиками, необходимо приготовить такие материалы и инструменты:

• деревянные доски для каркаса кровати и ящиков;
• плиты ДСП для настила под матрас;
• фанеру для зашивки каркаса, для дна будущих ящиков;
• деревянный брус;
• балки и деревянные стойки для каркаса кровати;
• дрель и шуруповерт для сборки;
• электролобзик;
• металлическая линейка, простой карандаш;
• молоток;
• мебельные гвозди, шурупы, саморезы по дереву;
• рулетка;
• крестовая отвертка;
• строительный степлер;
• специальная обивочная ткань;
• ручки для ящиков;
• направляющие, ролики для ящиков.

Порядок сборки односпальной кровати

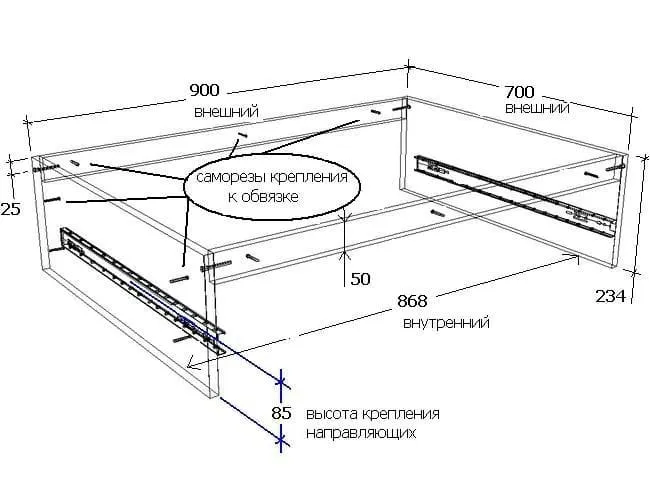

Схема сборки выдвижного ящика.

Перед тем как начинать сборку кровати, необходимо составить схему. Сначала определяется место под установку кровати, подбираются размеры. После этого составляется эскиз, который будет показывать расположение выдвижных ящиков.

Если кровать с ящиками будет иметь подиум, то необходимо предусмотреть, чтобы она максимально плотно прилегала к полу, не оставалось при этом просветов, щелей. Часть плинтуса за кроватью надо убрать, если конструкция будет плотно прилегать к стене. Кровать не должна мешать остальной обстановке, ей должно быть удобно пользоваться. Далее на поверхности пола выполняется разметка, по периметру укрепляется деревянный брус, который крепится саморезами. На раму фиксируются вертикальные стойки, которые примерно на 50 мм ниже, чем будущий верх кровати. Такие стойки надо монтировать так, чтобы шаг между ними составлял до 40 см. Это придаст всей конструкции необходимую жесткость.

На стойки крепятся поперечные балки. Если кровать примыкает к стене, то надо балки дополнительно фиксировать дюбелями. Сами монтируются таким образом, чтобы ящики свободно выдвигались. Далее кровать с ящиками зашивается фанерой, раскраиваются листы с помощью электролобзика. После нарезки края надо обработать шлифовальной машинкой, чтобы не оставались заусенцы и неровности. После того как каркас готов, необходимо проверить его прочность. Будущая односпальная кровать должна выдерживать необходимые нагрузки, не шататься, быть устойчивой.

Монтаж ящиков кровати

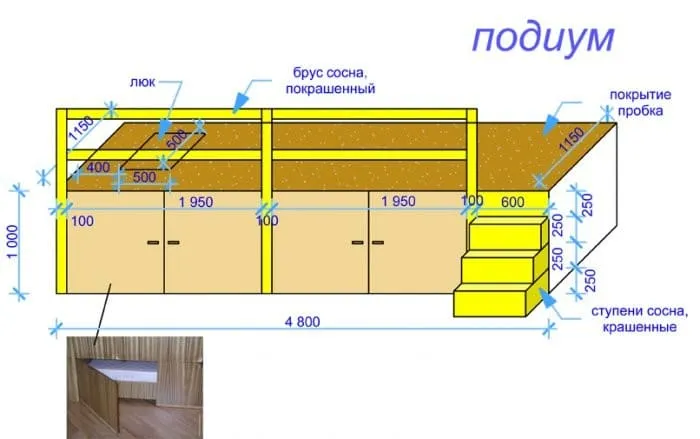

Чертеж детской кровати-подиума.

Необходимо сначала по периметру подиума установить деревянный брус. Для крепления сверху применяются доски, толщина их составляет 22 мм. Такие доски выступают в качестве наружных панелей, поперечной планки для кровати. Для внутренних деталей лучше использовать не доску, а листы ДСП.

Сборка каркаса, который будет использоваться для установки матраса, выполняется сначала с монтажа брусков 47*27 мм. Они монтируются в горизонтальном положении. Сверху на них уже ставятся специальные опорные бруски. При установке надо учесть, что нагрузка должна распределяться равномерно. 2 бруска надо поставить по краям и 1 — по центру, крепить их надо саморезами.

Для стенок под выдвижные ящики надо использовать доски, толщина их 16 мм. Для дна используется фанера, толщина которой 10 мм. Делать ящики необходимо таким образом, чтобы они полностью занимали все пространство под подиумом, не оставляли зазоров и пустот.

Кровать, которая имеет выдвижные ящики, отличается не только привлекательностью, но и функциональностью. Ящики устанавливаются внизу, они буквально встраиваются в подиум, снаружи совершенно незаметны. При необходимости они выдвигаются, в них можно сложить постельное белье, подушки и прочее, после чего задвинуть на место. Сделать своими руками односпальную кровать не так трудно, необходимо только составить эскиз, как она будет выглядеть, и чертеж со схемой сборки.

Что означает буква H в чертежах?

Буква H на чертежах может иметь различные значения в зависимости от контекста, в котором она используется. Некоторые из возможных значений буквы H на чертежах включают:

• H — высота. В этом контексте буква H обычно используется вместе с числовыми значениями, чтобы указать высоту элемента на чертеже.
• H — жесткость. В этом контексте буква H может использоваться для обозначения жесткости материала, например, при проектировании пружины.
• H — твердость. В некоторых случаях буква H может использоваться для обозначения твердости материала, например, в металлургии.
• H — масштаб. В этом контексте буква H может использоваться вместе с числовыми значениями, чтобы указать масштаб чертежа.

В целом, значение буквы H на чертежах зависит от конкретного контекста, в котором она используется, и требует дополнительной информации для полного понимания.
