Сборка электрощита своими руками: фотоинструкция и схема монтажа основных элементов

Собрать электрический щиток своими руками не так уж сложно, как может показаться на первый взгляд. Важно знать инструкцию и схему монтажа основных элементов. В статье представлены подробные фото и пошаговая инструкция по сборке электрощита, которые помогут справиться с этой задачей даже новичку в этой области.

Для этого используют или картонную заглушку, которая идет в комплекте со щитом, или самостоятельно вырезанную крышку.

Особенности точного монтажа

Все базируется на двух точных науках – математике и физике. Поэтому перед тем, как браться за установку электрощита, надо хотя бы немножко ознакомиться с данной системой, просмотреть видеоуроки, прочитать статьи на заданную тему, расшифровки разного вида схем.

Но прежде чем остановиться на каком-либо варианте, надо изучить типы и размеры электрических щитков.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Виды электрощитков

По методам установки щитки делятся на два вида:

• Накладные (не требуют ниш и «долбежных» работ);
• Встроенные (для их установки делают специальную нишу).

Щитки изготавливаются из двух видов материала:

1. Пластиковые электрические щитки имеют привлекательный вид, защищены от коррозии и гниения, устойчивы к пожарам. С имеющимся многообразием цветовой гаммы таких щитов, они могут стать хорошей частью интерьера и дополнить его. Такой вид щитков бывает и антивандальным, и его можно смело устанавливать на улице – они достаточно ударопрочны;
2. Металлические щитки – старые добры щитки, проверенные большим промежутком времени. Но в последнее время они начинают уступать электрощиткам, изготовленным из других материалов. Сейчас значительной разницы в материалах этого изделия нет. Иногда производители миксуют разные материалы в одном изделии;

По назначению бывает два вида щитков:

• Щиты управления (курируют работу исполнительных устройств);
• Силовые щиты (создают коммутацию электроцепей).

Для сборки электрощита в первую очередь вам пригодятся:

• Сам корпус изделия;
• Автоматические выключатели;
• Шина нулевая;
• Счетчик;
• Силовая проводка с разным сечением;
• Шины, предназначенные для распределения питания.

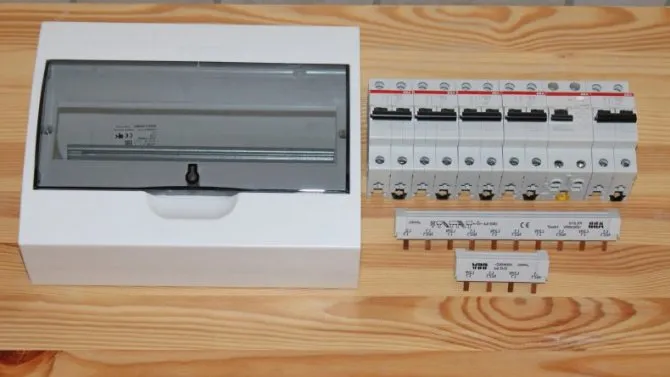

Выбор электромонтажного оборудования

Перед началом монтажа нужно купить сам электрощит и все электромонтажные установки и устройства, которые будут составлять его наполнение. Следует учитывать, что каждый предмет занимает определенное количество монтажных мест на DIN-рейке – металлической планке шириной 3,5 см. В одном боксе может располагаться и одна, и несколько DIN-реек.

Под одним «монтажным местом» учитывается отрезок на профиле длиной 1,75 см – модуль. В паспорте электрощитка обязательно указывается, на какое количество модулей он рассчитан.

На одной DIN-рейке зафиксированы три устройства: первые два занимают по 3 модуля, третье – один модуль. Оставлять места между расположенными рядом устройствами для экономии места не рекомендуется

Перед выбором щита следует сложить количество всех модулей, а затем к полученной сумме прибавить несколько мест, которые могут пригодиться в будущем. Для примера подсчитаем, какой ящик необходим для 1-комнатной квартиры.

По схеме определяем, какое количество модулей занимает каждое их устройств: 4-полюсной автомат на входе – 4 места, счетчик – 6, АВДТ – 2 х 2, автоматы – 4. В результате получается 18 модулей

Для 18-20 мест подойдет электрощиток на 24 модуля. Но если квартира большая, а в дальнейшем планируется покупка нового оборудования, монтаж теплого пола или ремонт с заменой проводки, то лучше приобрести бокс на 36 мест.

Если хотите упростить дальнейшие работы, сделать защиту сети максимальной, а расположение модулей удобным, постарайтесь выбрать щиток с полной комплектацией, а это:

• съемная рамка с DIN-рейками;
• отверстия для ввода и держатели для крепления кабелей;
• две шины, рабочего и защитного нуля – с подставками и местами установки;
• набор креплений для монтажа;
• органайзеры для проводов.

Щиты бывают металлические и пластиковые, встраиваемые и навесные.

Рассмотрим, чем они отличаются принципиально.

Опытные электромонтажники рекомендуют работать с одним магазином. Преимущества покупки у крупного поставщика состоят в большом ассортименте товара и гарантии получения оригинальной продукции, а не подделки. Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте.

Кроме прибора учета и защитных устройств потребуются:

• гребенки на несколько полюсов с торцевыми заглушками – для соединения модулей между собой, упрощения монтажа и экономии места;
• 2-3 метра провода ПВ1 с сечением, как у входного кабеля, и цветовой маркировкой изоляции;
• нулевые шинки или кросс-модули для групповых УЗО;
• хомутики и стяжки для организации проводников;
• ограничители для DIN-реек;
• заглушки для маскировки свободных мест.

Если позволяют финансовые возможности, то лучше подбирать оборудование одного проверенного производителя – Hager, ABB, Legrand, Schneider Electric. Устройства одной марки легче монтировать, да и выглядеть щит будет намного эстетичнее.

Для чего необходим электрощит

Главным функционалом электрощита является распределение приходящей в него электрической мощности по нескольким каналам, защита сети от перегрузок и пожаров.

• Благодаря этому, предотвращается перегрузка одного из каналов и сгорание электроприборов.
• Также риск короткого замыкания сводится к нулю.
• Старая распределительная коробка во многом уступает такому современному устройству.
• Немного раньше для починки какого-то отдельного элемента требовалось отключение электроэнергии по всему помещению.

Сейчас достаточно выключить лишь тумблер, ответственный за определенный участок.

Готовим нишу для пластикового бокса

Перед началом работ нужно приготовить весь инструмент, который может понадобиться в ходе работы. Можно взять даже с запасом, так как доступ к некоторым участкам квартиры будет нежелателен из-за большой запыленности. Инструменты потребуются следующие:

• • перфоратор электрический с возможностью переключения режимов сверление/удар,
• • буры по бетону различных диаметров от 10 до 20 мм,
• • скарпель,
• • молотки (большой и средний),
• • ручную малую кирку или молоток с обратной стороной в виде лопатки,
• • рулетку, уровень длиной до 1 м, карандаш строительный,
• • набор инструмента электрика (отвертки, нож, изолента, бирки, бокорезы и т.д.).

Как создать схему щитка

Создание электросхемы – самый начальный этап работы по установке щитка. Начиная такую работу, следует рационально подходить к группировке будущих компонентов. Это нужно для того, чтобы устройство было компактным и для экономии проводки.

Начиная монтаж щитка, нужно иметь в наличии следующие компоненты, которые можно рассмотреть на фото электрического щитка:

1. Вводное коммутационное устройство (автомат) – его ставят для защиты всего контура электропроводки. Для удобства перед ним ставят рубильник, который в свое время обесточивает всю сборку в целях замены компонентов;
2. Счетчик – замеряет потребленную энергию. Иногда счетчик ставится отдельно от щитка;
3. УЗО (устройство защитного отключения) – его прямой функционал – защита от пожаров и поражения током;

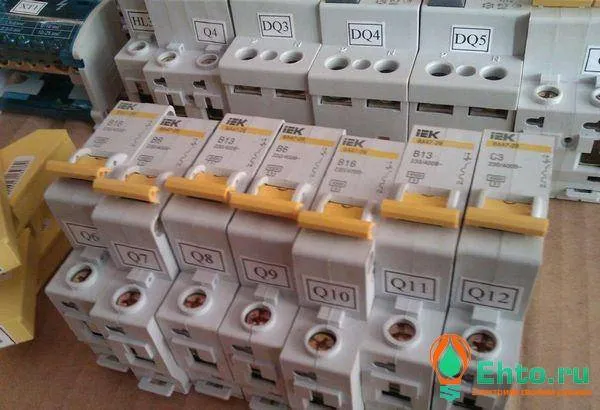

4. Линейные автоматы – в случае обнаружения короткого замыкания или перегрузки тока, включают защиту проводки и техники от повреждений;

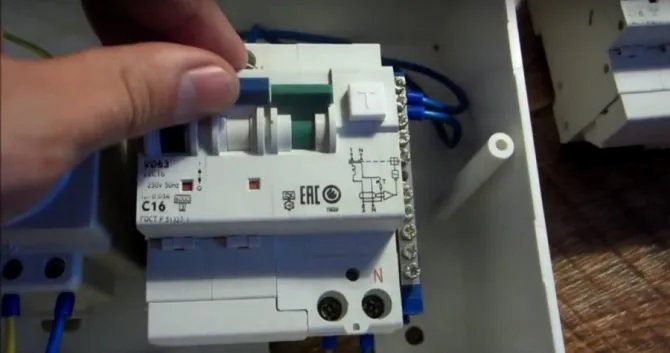

5. Дифференциальный автомат – его можно установить вместо двух важных элементов – автомата и УЗО;
6. Дин-рейка – неотъемлемый элемент электрощита, ее ставят на задней стенке корпуса щита;
7. Соединительные шины – подключают и объединяют рабочие нули и провода заземления. В электрощитке ставят и заземляющие шины, и нулевые;
8. Распределительные шины – связывают линейные автоматы УЗО и дифавтоматы.

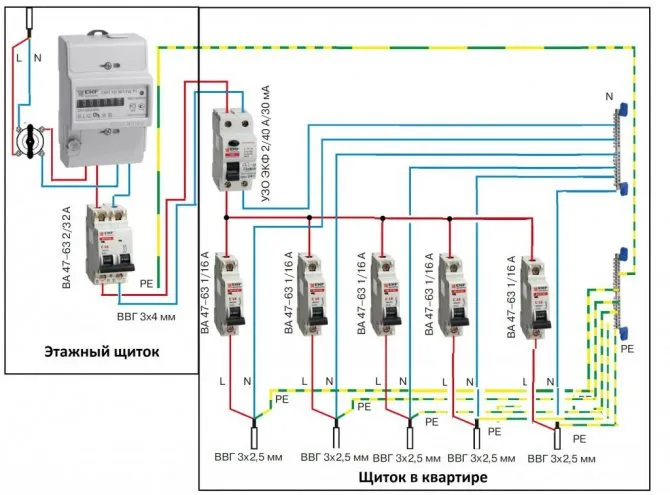

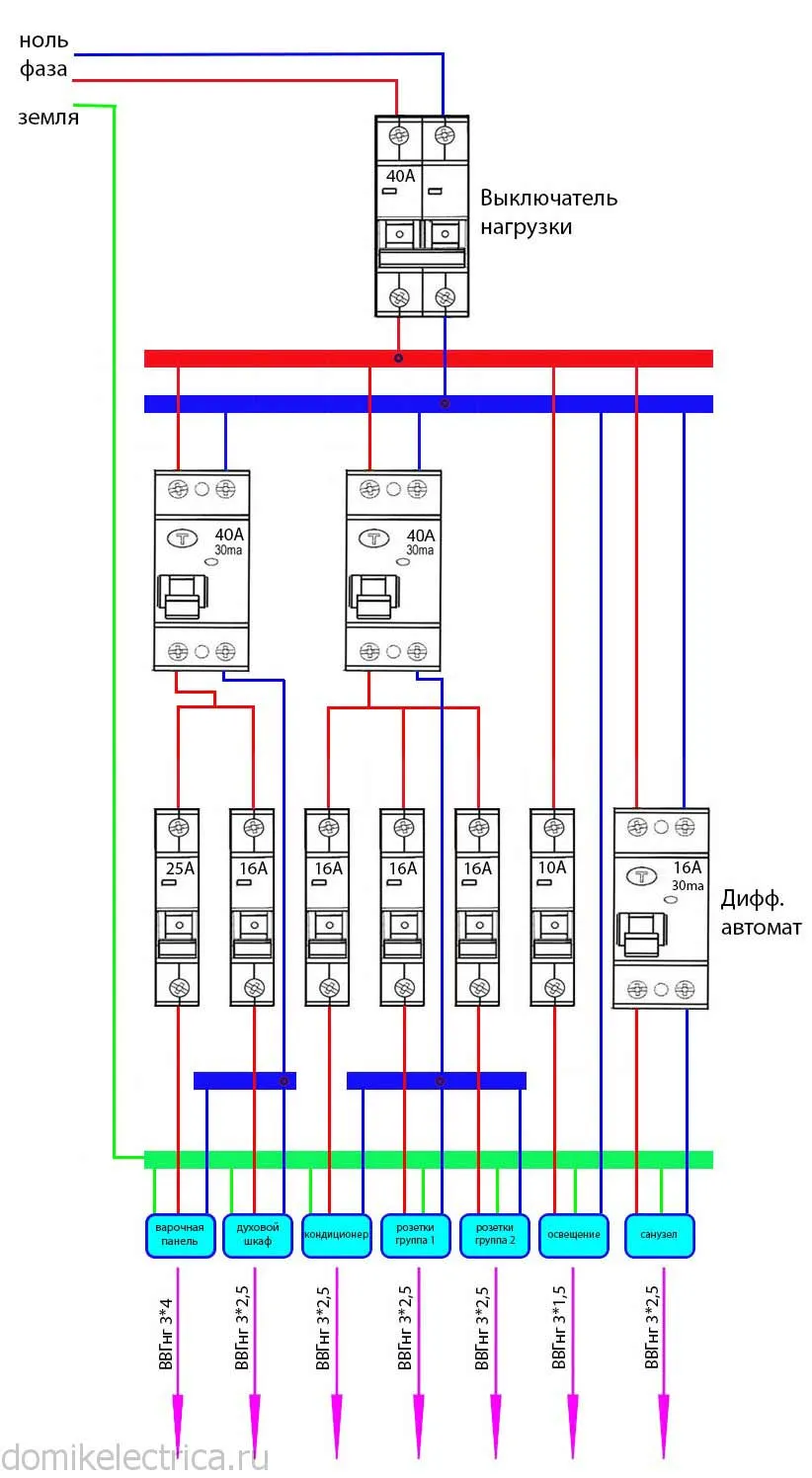

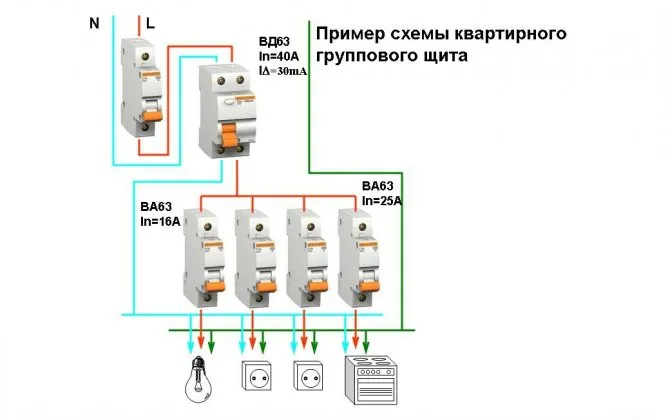

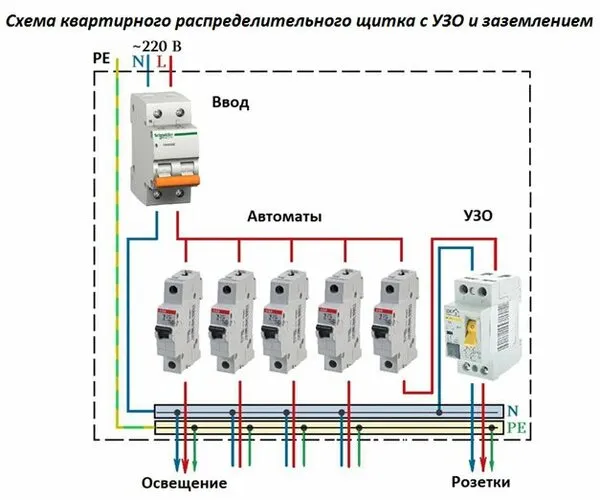

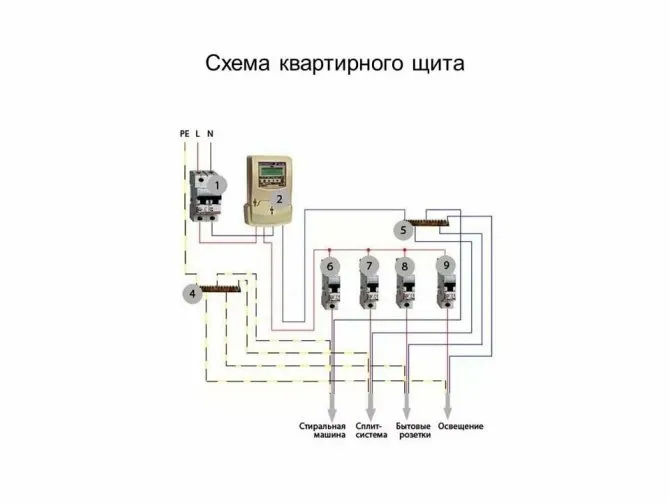

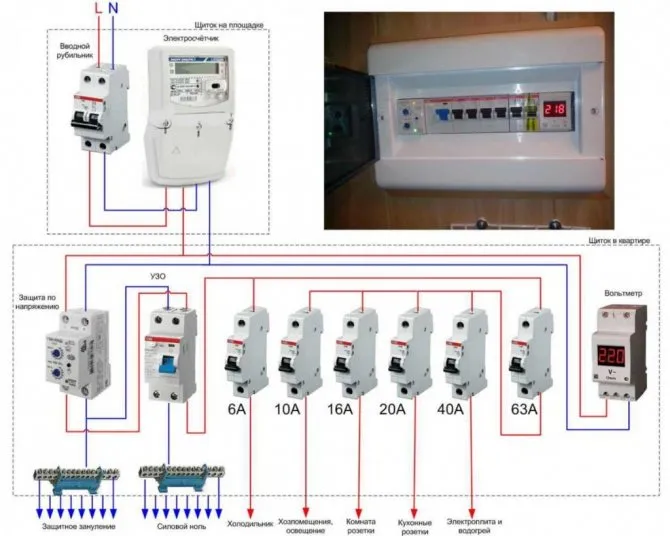

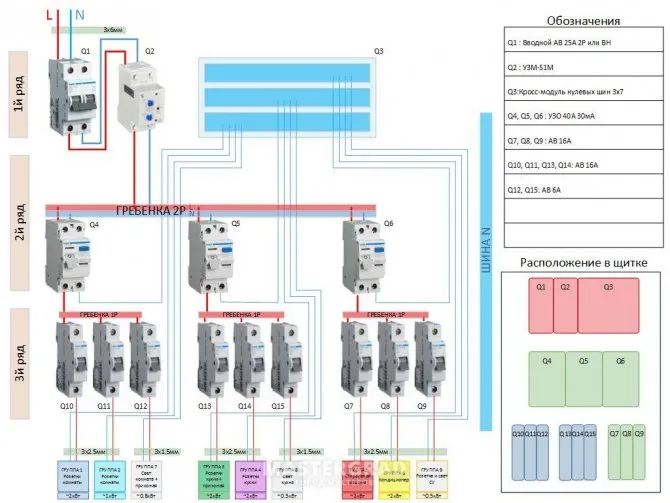

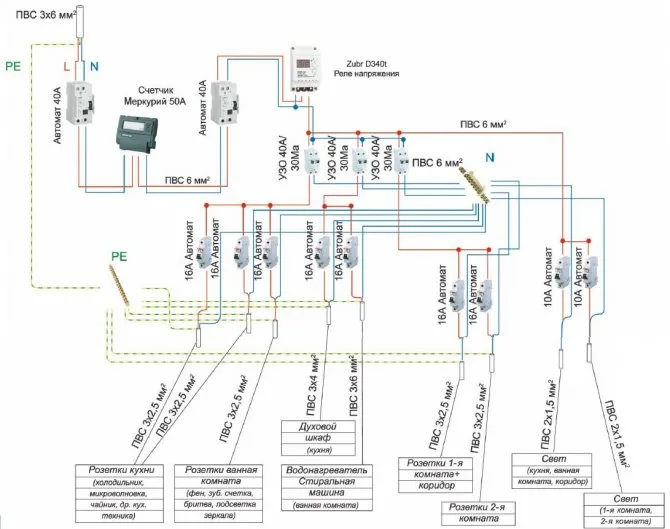

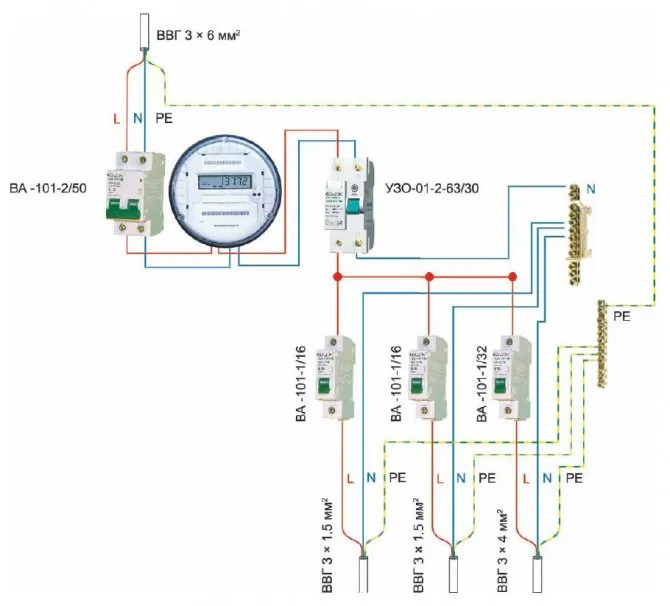

Пример однолинейной схемы мы представляем на фото ниже. На первый взгляд кажется, что это обычная абракадабра, но это только поначалу! Такой вид схем не выделяет отдельно каждый проводочек, здесь предусматривается демонстрация всей группы проводов.

Низ схемы занят списком потребителей, их мощностью, а также указано, с помощью какого кабеля производят монтировку провода. Схему можно посмотреть и в более понятном виде, где все разрисовано подетально.

Что из себя представляет соединение автоматических выключателей проводами, можно ознакомиться на фото. О том, как собрать распределительный щит своими руками, мы уже рассказывали! Современные щитки имеют модульное исполнение. Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.

Как производить сборку электрощита

После того как вы приготовили схему и выбрали все необходимые компоненты, можно приступать к самой главной и ответственной работе – сборке. Лучше всего, если ее выполнит профессионал своего дела.

Сначала устанавливается счетчик специальной организацией или в редких случаях самостоятельно, затем действуем по 11 шагам:

1. Установка корпуса на подготовленную стену или нишу;
2. Питающую проводку подвести с одной стороны, с другой стороны завести провода от потребителей;

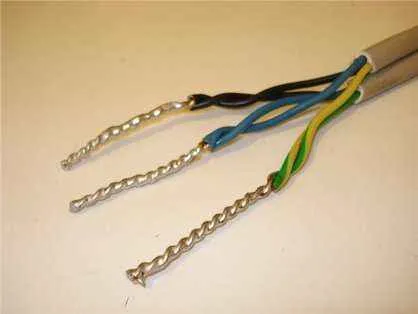

3. Для безопасного контакта с автоматными клеммами необходимо зачистить провода;
4. Монтаж дин-рейки в самом корпусе;
5. Установить компоненты на шину. Счетчик в том же числе;

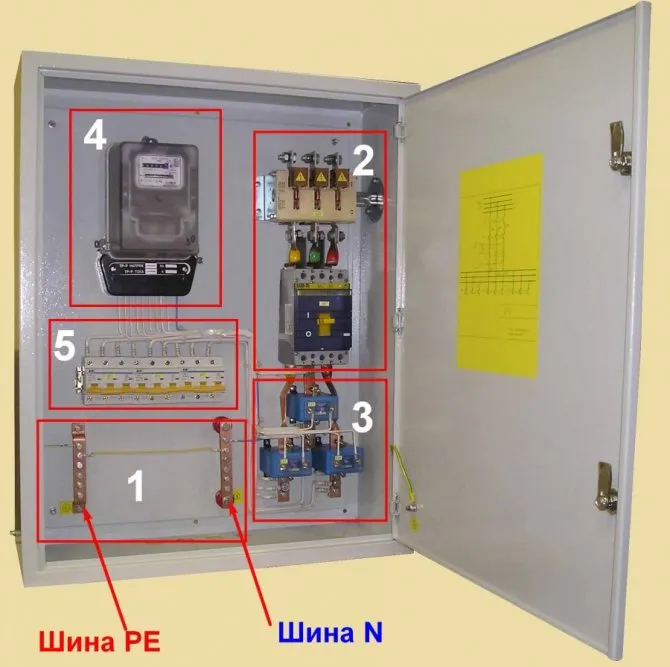

6. Установка двух видов шин – нулевой и заземления;
7. Необходимо заготовить нарезанные отрезки проводов для перемычек;
8. Далее схема соединяется в одну цепь;
9. Необходимо протестировать изделие на качество соединений;
10. Счетчик включают и пломбируют. При этом должен присутствовать специалист контролирующей сбыт организации;
11. Оборудование готово к работе и может быть запущено в контрольном режиме.

Но даже после того, как был произведен контрольный запуск устройства, надо внимательно просмотреть все компоненты – чтобы не срабатывали автоматы, и не было запаха гари, замыканий.

Если ничего подобного не замечается, то можно спокойно использовать оборудование по назначению.

Что необходимо знать

Различают несколько разновидностей сетей, а именно:

• однофазную;
• трёхфазную.

По способу монтажных работ:

• используя гребёнку, то есть шину;
• через перемычки из электропровода одножильного типа;
• через перемычку из электропровода многожильного.

Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть

Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

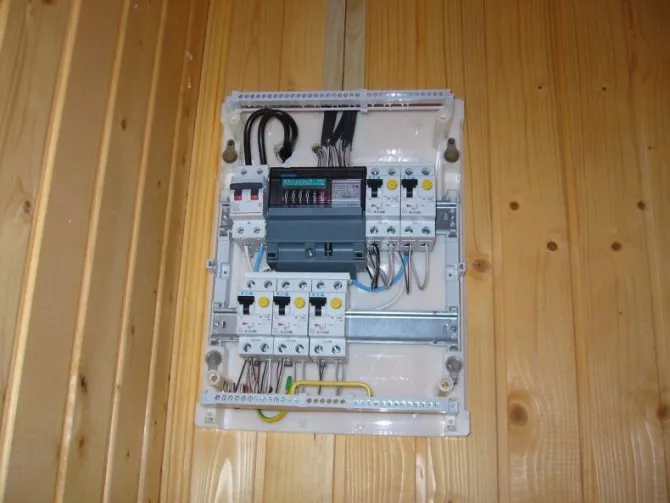

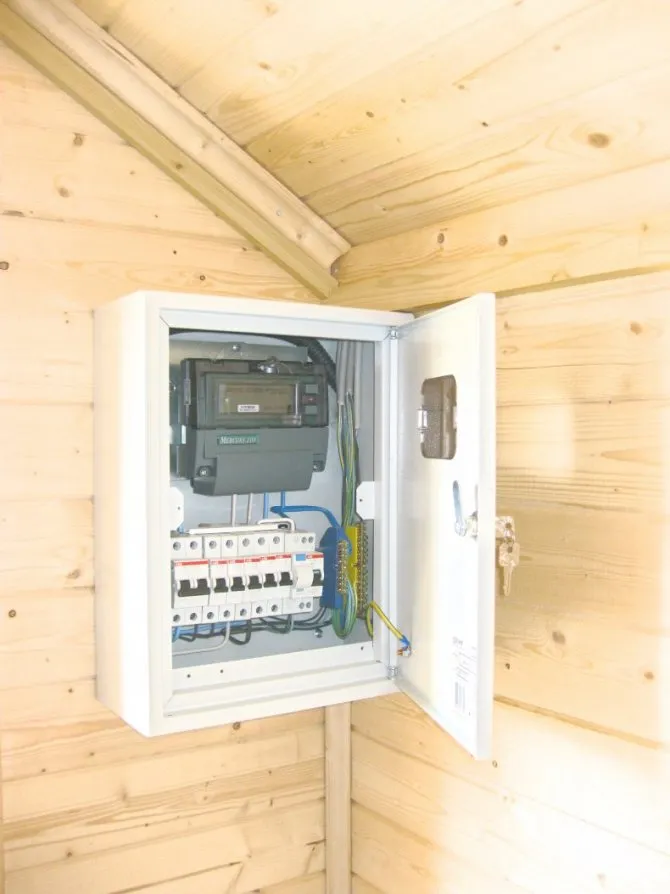

Фото монтажа электрического щитка

Подключение питающего кабеля

Питающий кабель имеет три жилы разного цвета. Фаза подключается на ввод защитного автомата. Она может быть белой, красной или коричневой. Синий ноль соединяется с соответствующей шиной, а желтая с зеленой полосой идет на клеммную колодку заземления. Аналогичная операция проделывается с проводами в помещениях. Только провод фазы подключается к нижней части автомата защиты, соответствующего данной группе.

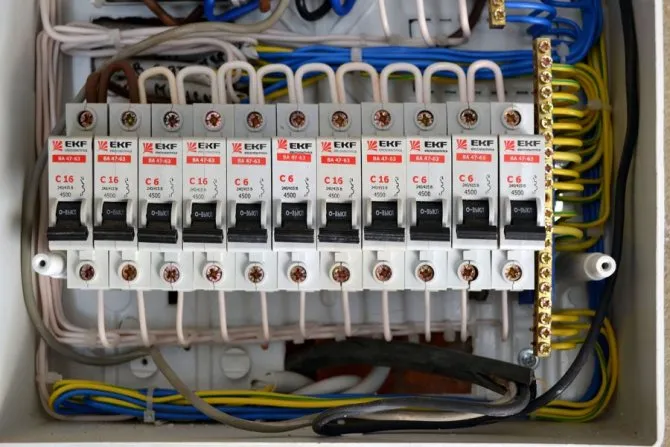

Монтаж электрощитка своими руками осуществить значительно проще, если все автоматы с верхней стороны фазы соединять между собой шинопроводниками

Их называют гребенками, и при выборе следует обращать внимание на сечение, которое не должно быть менее 10 мм 2. Некоторые производители продают их дешево за счет снижения толщины жилы

Они надежней, чем куски провода, которые применяли ранее.

Контактные соединения

При использовании в схеме электропроводки промежуточных распределительных коробок следует помнить, что ответвительные контактные соединения в данных коробках являются самым слабым местом электропроводки.

Если не обеспечить надежного контактного соединения проводников в распределительных коробках, то вскоре, при протекании токов нагрузки, данные контактные соединения могут повредиться

Поэтому очень важно выбрать надежные соединители (клеммники) или же обеспечить соединение проводников в распределительных коробках посредством пайки или сварки

Проводка в доме, соединение проводов по средствам пайки или сварки

Что касается монтажа промежуточных распределительных коробок, то в данном случае очень часто их скрывают под слоем штукатурки, чтобы они не выделялись. С точки зрения эстетичности это приемлемо, но если возникнет необходимость провести ревизию контактных соединений или устранить неисправность электропроводки, то будет сложно найти место расположения коробки. Поэтому необходимо помечать места расположения распределительных коробок, чтобы в случае необходимости было легко их найти.

С чего начинать

Монтаж новой электропроводки всегда должен начинаться с изучения ПУЭ — Правил устройства электроустановок, а именно раздела 7.1, касающегося домашней электропроводки.

Если вы решили делать подключение новой домашней электросети своими руками, вам будет необходимо изучить правила прокладки сети, чтобы не допустить ошибок, которые могут привести к аварии и даже катастрофе — вплоть до гибели человека.

Если вы логично решили доверить монтаж новой электропроводки специалисту — знание хотя бы основных правил поможет проконтролировать его работу.

Перед монтажом электропроводки нужно принять решение по следующим ключевым моментам.

Определиться с типом ввода — однофазный (220В) или трехфазный (380В). В подавляющем большинстве случаев используется однофазный.

Трехфазный ввод электропроводки целесообразен, только если в помещении оборудована мастерская или цех, где работают трехфазные асинхронные двигатели или подобное оборудование.

Далее необходимо разработать схему электропроводки. Это подробная разметка на плане квартиры или дома точек размещения розеток, выключателей, основных потребителей тока и — самое главное — линий, идущих к ним от распределительного щитка. В случае сложных работ составляется технологическая карта с подробным описанием порядка действий.

Обязательно надо высчитать суммарную мощность максимального единовременного потребления энергии всеми приборами в доме — не рекомендуется, если она будет превышать 5,5 кВт, поскольку большую мощность для бытовых целей обычно не выделяют.

Учитывается максимум потребителей, которым будет допустимо работать одновременно. Обычно это холодильник, системы освещения, компьютер и роутер, телевизор, системы обогрева (если они электрические), сплит-система, стиральная машина.

Выводы по итогам проделанной работы

Сейчас не имеет смысла говорить о величине моих финансовых затрат. Любые расходы всегда зависят от качества продукции, фирмы-производителя элементов автоматической защиты и других деталей, необходимых для сборки. Скажу лишь одно – экономия на оплате труда специалиста составила порядка 10 000 рублей. На всю работу (подобного опыта у меня не было) ушло в общей сложности около 5 часов. Опять же, сэкономленная сумма может быть в разы больше. Во многом она зависит от региона, средних цен и зарплат в городе. Однако, даже экономия небольшой суммы стоит того, чтобы выполнить всю работу самостоятельно. Да и опыт никогда лишним не будет.

Редакция Homius.ru приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица не только будут опубликованы на страницах нашего онлайн-журнала, его авторы получат небольшое материальное вознаграждение.

Следующая ИСТОРИИКак я возводил беседку для барбекю своими руками: опыт читателя Homius

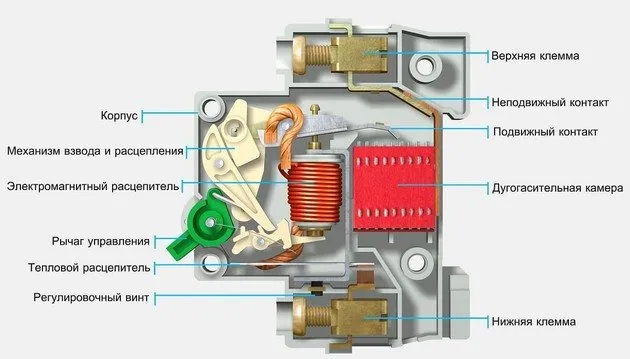

Устройство стандартного автоматического выключателя

Для примера воспользуемся выключателем серии ВА47-29, как наиболее популярным коммутационным аппаратом с доступной ценовой политикой. Прежде чем узнать, как правильно подключать автоматический выключатель к однофазной сети, необходимо рассмотреть его устройство.

Автоматический выключатель серии ВА47-29 состоит из следующих элементов:

• Медной клеммы, соединённой с неподвижным силовым контактом. Чаще всего питающий провод устанавливается именно на это место.
• Подвижного контакта, который производит коммутацию и медного многожильного проводника, достаточно большого сечения.
• Дугогасительной камеры.
• Специальной тонкой пластины с отверстием, через которое выходят газы, образующиеся после дуги.
• Электромагнитного расцепителя, представленного в виде простой катушки. Многожильный проводник от подвижного контакта припаян к катушке.
• Пластиковой, полностью диэлектрической ручки.
• Биметаллической пластины, выполняющей роль теплового расцепителя. Пластинка находится сразу за катушкой.
• Специального винта для регулировки биметаллической пластины. Устанавливается винт не на всех моделях, а регулировка производится на заводе-изготовителе.
• Нижней медной клеммы, от которой проводник идёт непосредственно к потребителю.

Трёхфазный автомат имеет схожую конструкцию, но только вместо одной клеммы в нём используется три, изолированные друг от друга.

Порядок действий при отключении

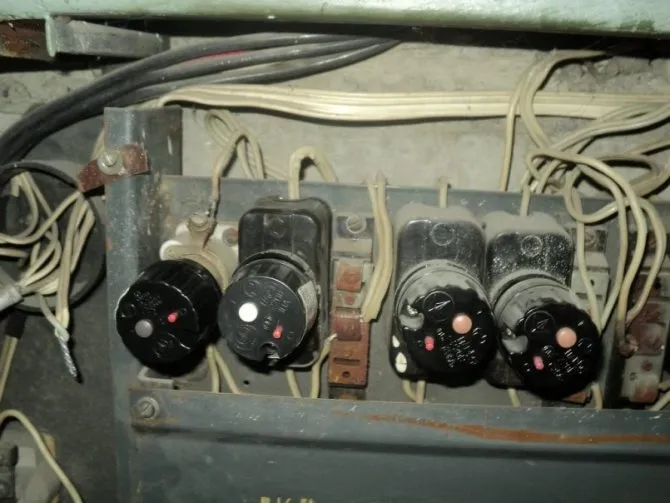

Не надо торопиться и пытаться включать всё подряд, если выбило пробки. Спешка может привести к порче электроприборов или пожару. Анализируйте ситуацию перед случившимся отключением. Узнайте, есть ли электричество в соседних квартирах.

Мерцание ламп, срабатывание UPC у компьютера сигнализируют о перепаде напряжения сети. Если у соседей также, то это проблемы центральной подстанции. Подстрахуйтесь и выключите электроприборы. Если мерцание только в вашей квартире, надо проверить проводку и щитовое оборудование.

Что делать, если выбило пробки в квартире при включении нового мощного электроприбора, такого как водонагреватель? Проверьте соответствие мощности АВ на линии подключения. В инструкции к прибору указываются характеристики мощности, именно такой выключатель надо смонтировать в щиток.

Помните: в старых квартирах нельзя подключать предохранители более 16А, электрические сети, сделанные до 2001 года, не рассчитаны на показатели выше этого значения.

Никаких перепадов не было, новые приборы не включали, а пробки все равно вылетели, обследуйте целостность розеток, включенных туда приборов и щитовое оборудование. Найдите неисправность, исключите повторную возможность короткого замыкания.

Общие сведения

В продаже имеется множество видов такого оборудования. Цены, размеры, материал изготовления найдутся для любого покупателя и назначения. Но для начала нужно уяснить, что же представляет собой этот электромонтажный компонент.

Назначение монтажного ящика

Большинство людей, покупая такое оборудование, обращают внимание только на внешний вид изделия

Как он будет смотреться в окружающей обстановке, конечно, немаловажно. Но в первую очередь подобные короба должны отвечать таким требованиям:. Но в первую очередь подобные короба должны отвечать таким требованиям:

Но в первую очередь подобные короба должны отвечать таким требованиям:

• Все работы по монтажу и обслуживанию выполняются в условиях, отвечающих условиям безопасности.
• Металлические корпуса заземляются.
• Материал ящика должен выдерживать колебания температуры, осадки всех видов, солнечное излучение.

Пластиковые коробки более безопасны и выглядят привлекательнее, чем металлические. Такие электромонтажные приспособления носят различные названия. Кто-то называет их шкафами для счётчиков, кто-то — боксами. Единого стандарта не существует, и производители определяют изделия по-своему. Однако все они должны быть практичными и удобными.

Большинство поддерживают установку внутренних компонентов при помощи стандартной DIN-рейки, что позволяет смонтировать оборудование самостоятельно. Кроме счётчика — его монтируют обученные специалисты после получения разрешения в надзорной компании.

Особенности устройства боксов

Всем защитным коробам, пригодным к установке, по правилам необходимо соответствовать уровням безопасности от IP 20 до IP 65. Кроме размеров и цвета, они могут быть:

• Открытой установки.
• Потайные.
• Для монтажа на полу.
• Для встроенного расположения.
• Накладными.
• Целиковыми или разборными.

Требования к качеству

Даже для такого простого в изготовлении устройства, как ящик для счётчика электроэнергии в квартире или на улице, немаловажно качественное исполнение всех его составляющих. Это даст возможность для хозяина комфортно и безопасно списать показания

Приобретая металлический шкаф, необходимо обратить внимание на такие моменты:

Для изготовления самого короба используется сталь толщиной не менее 1,2 миллиметра. Тонкое железо не обеспечит достаточной прочности и долговременного использования. Практика показывает, что в первую очередь у таких щитов провисает дверца. Это нарушает герметичность конструкции и ставит под угрозу разрушения электротехнические приборы, установленные внутри. Промышленное производство предусматривает тестирование готовых образцов на установках, имитирующих самые сложные погодные условия. Если они проходят испытания, это означает, что качество нанесения краски хорошее и такой образец прослужит долго. Крупные производители гарантируют срок службы до 15 лет. Наличие запорного устройства. Уличный ящик для счётчика электроэнергии нужно подбирать с замком, запирающимся на ключ. Конструкция его может быть любой, главное, чтобы между металлом дверцы и личинкой стоял уплотнитель. Важна также толщина запора. Отверстие должно быть герметичным. Если имеется окошко для контроля данных, то уплотнитель здесь также необходим. Крепление должно обеспечиваться винтами или саморезами, так как даже лучший клей высыхает и стекло вываливается. Дверца шкафчика должна быть заземлена. Так как первое касание приходится именно на неё, то, если она окажется под напряжением, с её помощью можно получить удар током. Кроме двери, заземляется весь корпус

Лучше всего, если предусмотрено несколько болтов для этих целей. Особое внимание нужно уделить качеству уплотнителей. Они изготавливаются из пластичной резины в форме кольца. Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

Разрывов на нём быть не должно во избежание нарушения герметичности. Полукруглые загибы по краям дверцы и корпуса обеспечивают плотное прилегание герметизирующих прокладок, а при их разрушении препятствуют попаданию воды внутрь.

Разметка

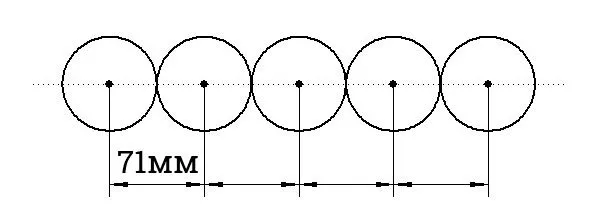

Определите на какой высоте будут находится розетки и выключатели, проще всего отмерять линии розеток и выключателей от потолка, потому что полы в квартирах чаще всего кривые. Например, если высота от пола до потолка после ремонта будет 250 см, а розетки вы хотите поднять на 30 см, отмеряйте от потолка 220 см. Если в одной группе будет несколько розеток и выключателей, начертите горизонтальную линию по уровню и поставьте через каждые 7см метку (размер подрозетника 71мм), тоже самое касается и вертикальных групп.

Для любителей стандартов, чтобы было «как у всех» или «как делают», — запомните их не существует! Есть требования для детских учреждений, садиков и школ, где розетки и выключатели устанавливаются на высоте не ниже 160 см.. Все остальное, тем более у вас дома вы можете делать как вам удобно. Например некоторые делают розетки в откосах окон или даже в полу.

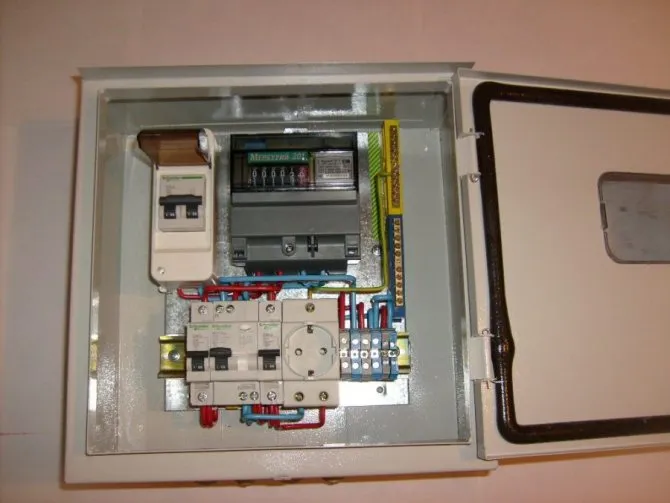

Преимущества покупки готового комплекта

Произведённые известными производителями щиты уже укомплектованы минимально необходимыми деталями. Если купить отдельно корпус, всё наполнение придётся покупать самостоятельно под габариты приобретённого изделия. За приобретение полного установочного набора говорят такие факты:

• В таком боксе все монтажные элементы подобраны в размер с корпусом и снабжены необходимым крепежом.
• Произведено секционирование пространства под различное оборудование.
• Предусмотрено место для пломбирования и препятствия для нарушения пломб.
• Смотровое окошко располагается непосредственно перед экраном прибора учёта. Открывать дверцу для фиксации показаний нет необходимости.

Внешний вид такого устройства выглядит предпочтительнее собранного своими руками.

Основные правила

Прокладка проводки в квартире или доме осуществляется только в соответствии с ПУЭ. Но, несмотря на кажущуюся строгость, большинство основных правил монтажа электропроводки не так уж и трудновыполнимы. Приведем их краткий перечень:

• при монтаже должен обеспечиваться удобный доступ ко всем основным элементам электропроводки — автоматам, УЗО, розеткам, выключателям и распределительным коробкам (коробки запрещено наглухо замуровывать);
• высота установки выключателя — от 60 до 150 см от пола, место установки — на противоположной стороне от той, куда открывается дверь;
• электропроводка прокладывается только вертикально или горизонтально, прокладка по диагонали или с вольными изгибами недопустима;
• установка розетки осуществляется на высоте от 30 см (евростандарт) до 80 см (принято в России для безопасности при затоплении) от пола;
• расстояние от розетки до газовой или электрической плиты, радиатора отопления и любых труб — не менее полуметра;
• линия горизонтальной электропроводки монтируется не ближе 15 см к потолку или полу, вертикальной — не ближе 10 см к краю двери или окна;
• расстояние между параллельными кабелями — не менее 3 мм, либо каждый кабель должен быть в защитном кожухе (гофрированной или бронированной трубе);

Монтаж кабелей должен быть только на клеммах внутри распределительных коробок (их роль могут играть подрозетники). Соединение жил методом скрутки, замотанной изолентой, недопустимо.

В крайнем случае, скрутка должна быть пропаяна и заизолирована применением кембрика — термоусадочной трубки. Обязательно надо позаботиться о заземлении. Если его не было, должно быть смонтировано и подключено к общей шине болтовым соединением.

Выводы и полезное видео по теме

Видео #1. Вариант сборки электрощита:

Видео #2. Инструкция и рекомендации по сборке для щита на 72 модуля:

Собрать электрощит своими руками можно, но проверка монтажа и подключения квалифицированным электромонтажником обязательна. Без соответствующего заключения организация, снабжающая дом электроэнергией, просто заблокирует линию.

Хотите рассказать о собственном опыте в проведении электромонтажных работ? Располагаете полезной информацией, которая могла бы пригодиться самостоятельным начинающим электрикам? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.

Как сделать фальш окно своими руками?

Если вы хотите сделать фальшокно своими руками, то это достаточно простой процесс, который может быть выполнен в несколько этапов.

1. Подготовьте материалы: вам понадобятся доски, гвозди, шпаклевка, краска или обои.

2. Измерьте размеры отверстия в стене, которое вы хотите закрыть.

3. Создайте раму из досок, которые должны соответствовать размерам отверстия. Установите раму на место, закрепите ее гвоздями.

4. Нанесите шпаклевку на раму, после чего покройте ее краской или обоями.

5. После того, как покрытие сухое, можете установить затвердевшую раму в отверстие в стене.

Это основные шаги для создания фальшокна своими руками. Некоторые детали могут отличаться в зависимости от индивидуальных потребностей и предпоч

Для того, чтобы сделать фальш-окно своими руками, вам понадобится:

1. Деревянные доски или МДФ плиты, которые будут служить основой для окна.
2. Клей для дерева.
3. Ножовка или пила для резки досок.
4. Отвертка, дрель и болты для крепления деталей.
5. Подъемные петли, которые позволят поднимать и опускать окно.
6. Облицовочный материал, например, обои или панели, для завершения внешнего вида окна.

Шаг 1: Измерьте размеры отверстия в стене, где будет установлено фальш-окно.

Шаг 2: Режьте доски или МДФ плиты на размеры, равные размерам отверстия в стене.

Шаг 3: Соедините доски или МДФ плиты, используя клей для дерева, чтобы создать основу для фальш-окна.

Шаг 4: Установите подъемные петли на верхней грани осн

Для того чтобы сделать фальш окно своими руками, вам понадобятся следующие материалы и инструменты:

• Деревянный брусок;
• Деревянные доски или Фанера;
• Ножницы для дерева;
• Шурупы или гвозди;
• Дрель;
• Строительный клей;
• Лепестковый штукатурный нож или высотный нож;
• Шпатлевка;
• Подготовленные краски или лак.

1. Сначала вы должны подготовить деревянные доски или фанеру, используя ножницы для дерева, чтобы сделать их подходящего размера.

2. Затем установите деревянный брусок, используя шурупы или гвозди, в качестве рамы для фальш-окна.

3. Приклеите деревянные доски или фанеру на раму с помощью строительного клея.

4. Подготовьте поверхность, используя шпатлевку.

5. Используйте лепестковый штук

Простой способ сделать фальш-окно своими руками заключается в следующих шагах:

1. Определение размеров: вы должны определить размеры необходимого фальш-окна и определить, где оно будет установлено.
2. Подготовка материалов: для создания фальш-окна вам понадобятся доски, пластиковые панели, крепежные материалы и инструменты, такие как дрель, шуруповерт, шурупы и т.д.
3. Создание рамы: создайте раму для фальш-окна из досок и закрепите ее с помощью крепежных материалов.
4. Установка пластиковых панелей: установите пластиковые панели вн

Если вы хотите сделать фальшокно своими руками, то это достаточно простой процесс, который может быть выполнен в несколько этапов.

1. Подготовьте материалы: вам понадобятся доски, гвозди, шпаклевка, краска или обои.

2. Измерьте размеры отверстия в стене, которое вы хотите закрыть.

3. Создайте раму из досок, которые должны соответствовать размерам отверстия. Установите раму на место, закрепите ее гвоздями.

4. Нанесите шпаклевку на раму, после чего покройте ее краской или обоями.

5. После того, как покрытие сухое, можете установить затвердевшую раму в отверстие в стене.

Это основные шаги для создания фальшокна своими руками. Некоторые детали могут отличаться в зависимости от индивидуальных потребностей и предпоч

Для того, чтобы сделать фальш-окно своими руками, вам понадобится:

1. Деревянные доски или МДФ плиты, которые будут служить основой для окна.
2. Клей для дерева.
3. Ножовка или пила для резки досок.
4. Отвертка, дрель и болты для крепления деталей.
5. Подъемные петли, которые позволят поднимать и опускать окно.
6. Облицовочный материал, например, обои или панели, для завершения внешнего вида окна.

Шаг 1: Измерьте размеры отверстия в стене, где будет установлено фальш-окно.

Шаг 2: Режьте доски или МДФ плиты на размеры, равные размерам отверстия в стене.

Шаг 3: Соедините доски или МДФ плиты, используя клей для дерева, чтобы создать основу для фальш-окна.

Шаг 4: Установите подъемные петли на верхней грани осн

Для того чтобы сделать фальш окно своими руками, вам понадобятся следующие материалы и инструменты:

• Деревянный брусок;
• Деревянные доски или Фанера;
• Ножницы для дерева;
• Шурупы или гвозди;
• Дрель;
• Строительный клей;
• Лепестковый штукатурный нож или высотный нож;
• Шпатлевка;
• Подготовленные краски или лак.

1. Сначала вы должны подготовить деревянные доски или фанеру, используя ножницы для дерева, чтобы сделать их подходящего размера.

2. Затем установите деревянный брусок, используя шурупы или гвозди, в качестве рамы для фальш-окна.

3. Приклеите деревянные доски или фанеру на раму с помощью строительного клея.

4. Подготовьте поверхность, используя шпатлевку.

5. Используйте лепестковый штук

Простой способ сделать фальш-окно своими руками заключается в следующих шагах:

1. Определение размеров: вы должны определить размеры необходимого фальш-окна и определить, где оно будет установлено.
2. Подготовка материалов: для создания фальш-окна вам понадобятся доски, пластиковые панели, крепежные материалы и инструменты, такие как дрель, шуруповерт, шурупы и т.д.
3. Создание рамы: создайте раму для фальш-окна из досок и закрепите ее с помощью крепежных материалов
