Руководство по подключению RGB светодиодной ленты через контроллер: полезные схемы и инструкции

Если вы хотите создать красочную подсветку в своем доме или офисе, то RGB светодиодная лента — отличный выбор. Но как правильно подключить ее через контроллер? В данной статье мы рассмотрим несколько схем подключения RGB ленты и подробно объясним процесс подключения. Так что, если вы ищете информацию о подключении RGB ленты, то вы нашли то, что вам нужно!

Содержание:

• 1 Что такое RGB светодиодная лента
• 2 Что нужно для подключения RGB ленты
  • 2.1 Блок питания
  • 2.2 RGB контроллер
  • 2.3 RGB усилитель (led amplifier)
• 3 Подключение светодиодной RGB ленты
  • 3.1 Схема подключения RGB светодиодной ленты без усилителя
  • 3.2 Схема подключения ленты с RGB усилителем
• 4 Типичный ошибки при подключении
• 5 Готовые RGB лампочки под цоколь с пультом управления

Разноцветная светодиодная RGB лента – основной тренд 2018-2019 года. Разберем как ее правильно подключить, что такое RGB контроллер, усилитель и зачем они нужны.

RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, способная при работе менять свой цвет. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Изменяя отдельно яркость свечения каждого кристалла, вы получаете любой цвет видимого спектра.

Что такое rgb светодиод

Внешне RGB led отличается от моноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.

Существуют особые led ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. Дело в том, что в трехцветном диоде белый цвет получается смешивая все три цвета в равных пропорциях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип led с четвертым кристаллом белого цвета.

Эти ленты (как и моноцветные) имеют несколько классов пыле- влагозащиты:

• IP20 – без защиты, боится влаги и пыли;
• IP67-69 – не боится пыли, может быть использована во влажной среде (ванна, аквариум).

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

• Светодиодная лента;
• блок питания;
• RGB-контроллер с пультом управления;
• RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

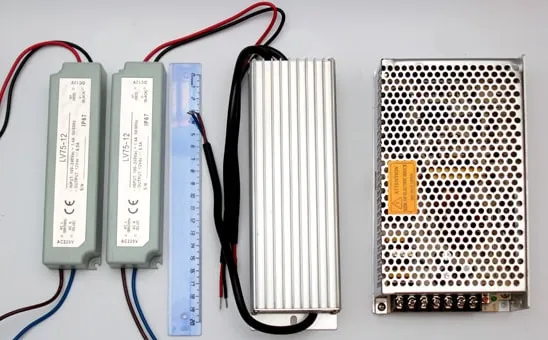

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

• Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
• радио-канал – позволяет пользоваться в пределах дома;
• Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Некоторые думают, что усилитель нужен для увеличения яркости и его нужно использовать даже для отрезка до 5 метров. Это в корне не верно.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

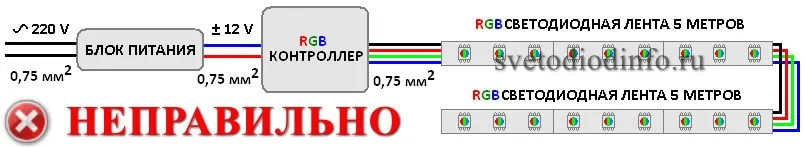

Неправильное подключение

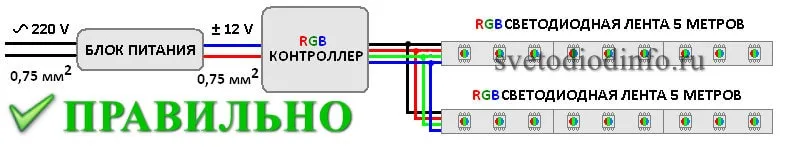

Правильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

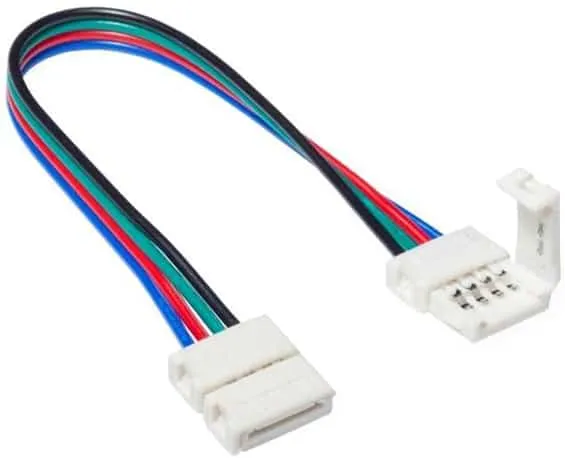

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.

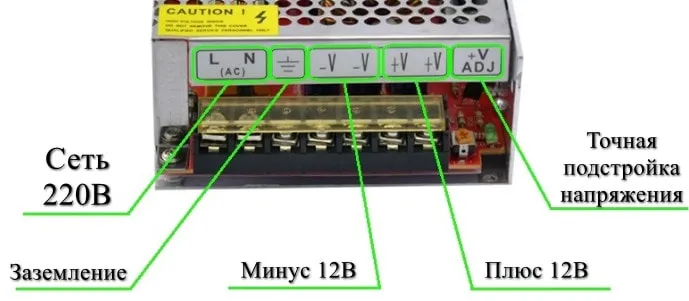

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

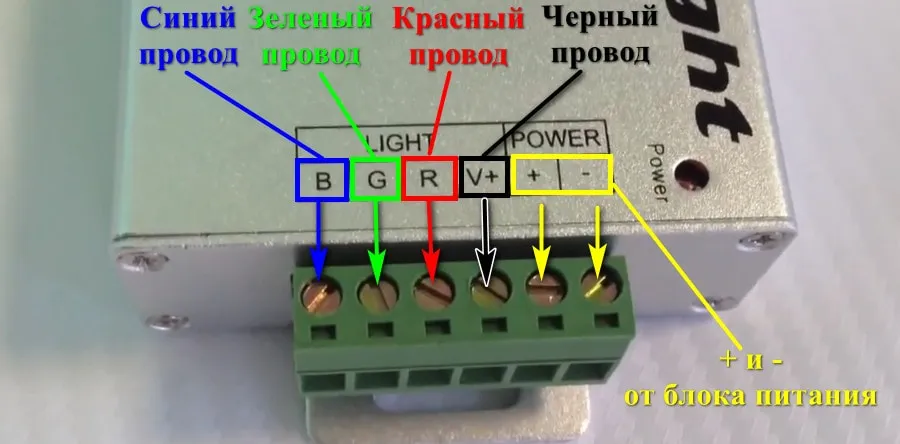

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

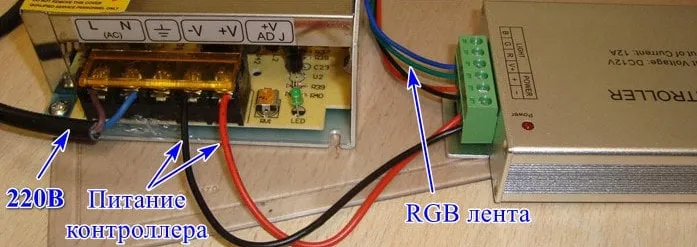

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

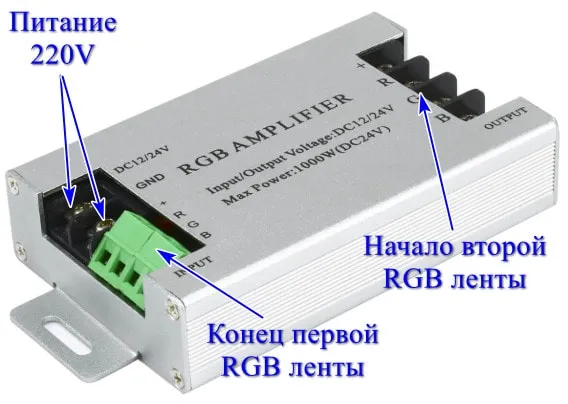

Порядок подключения RGB усилителя в цепь

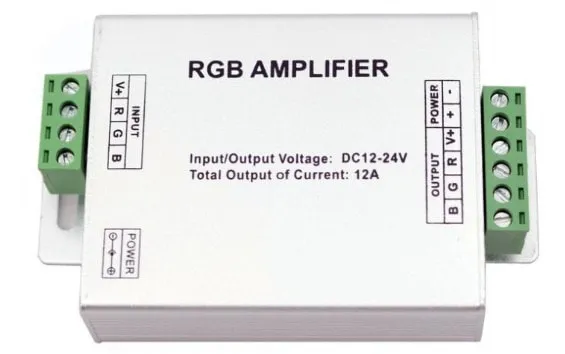

Назначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

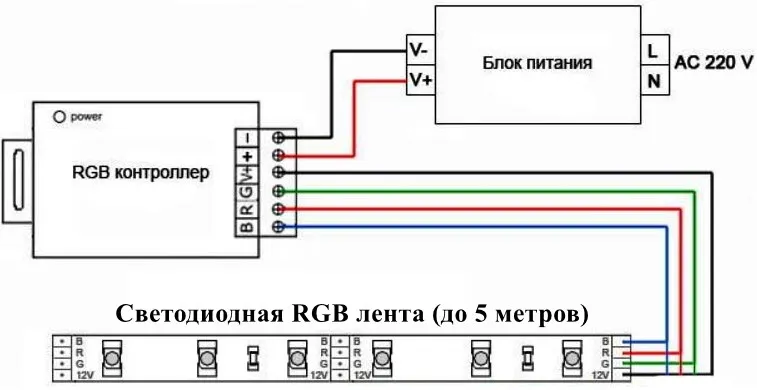

Электрическая схема подключения RGB освещения

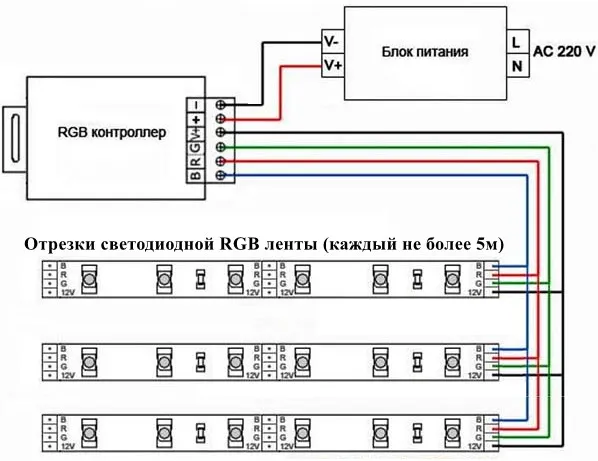

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

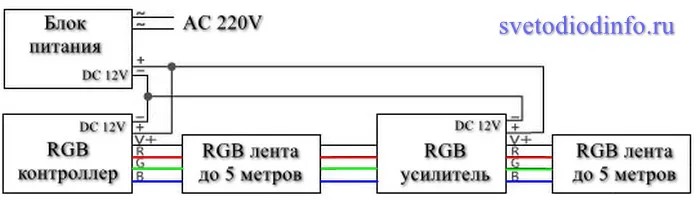

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

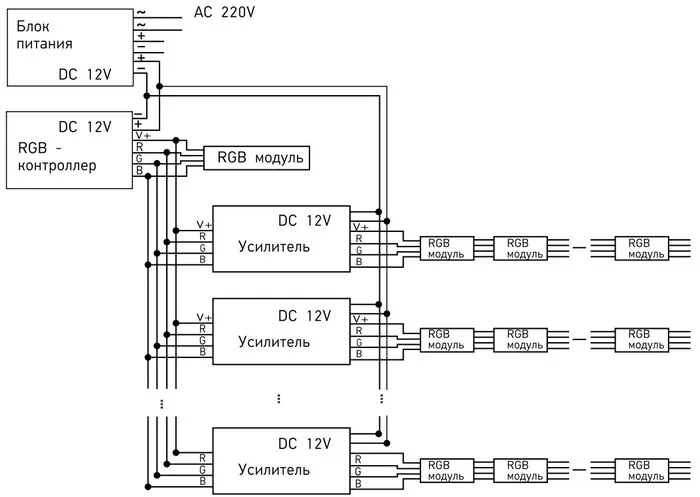

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

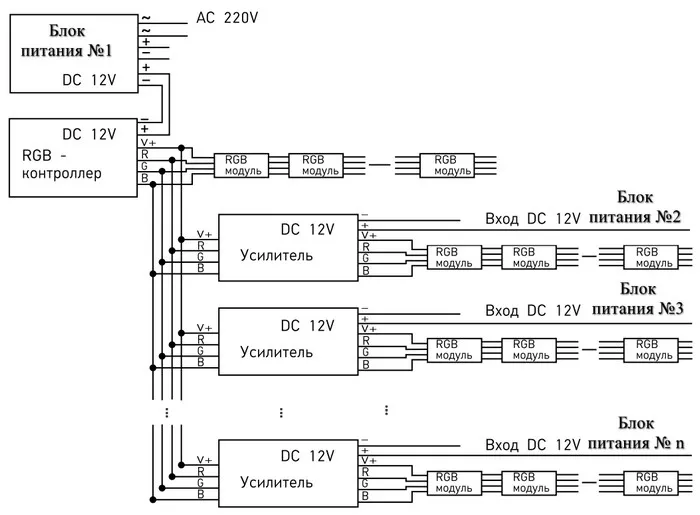

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

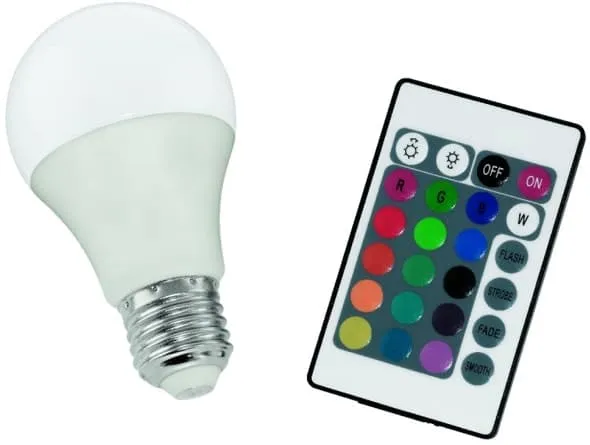

Готовые RGB лампочки под цоколь с пультом управления

Отдельно стоит упомянуть про готовые RGB изделия под цоколь E14 или E27.

Такие лапочки бывают в совершенно корпусах и исполнениях. Внутри лампа содержит компактный драйвер для питания от сети 220В, контроллер и трехцветные светодиоды.

Для полноценного освещения комнаты она не подойдет, т.к. несколько ламп синхронизировать в одну систему не получится. Используется как ночник или декор. Потребление 1-3 Вт/ч. Стоимость стартует от 3$ за Китай.

Как подключить светодиодную ленту RGB к блоку питания?

Для подключения светодиодной ленты RGB к блоку питания нужно выполнить следующие шаги:

1. Выбрать блок питания, который соответствует техническим характеристикам светодиодной ленты RGB. Обычно на упаковке светодиодной ленты указано требуемое напряжение и мощность.

2. Соединить провода блока питания и светодиодной ленты. Обычно к светодиодной ленте RGB подходят провода с тремя контактами: для подключения красного, зеленого и синего цветовых каналов. Обычно провода блока питания и светодиодной ленты соединяются путем нажатия на контакты или пайки проводов.

3. Проверить подключение. После подключения проводов к блоку питания и светодиодной ленте RGB необходимо убедиться в правильности подключения и корректности работы ленты. Для этого рекомендуется подключить блок питания к розетке и проверить работу светодиодной ленты.

4. Установить и зафиксировать светодиодную ленту RGB в нужном месте. После того, как светодиодная лента работает корректно, ее можно установить в нужном месте и зафиксировать с помощью крепежных элементов.

Важно следить за правильным подключением светодиодной ленты RGB к блоку питания, чтобы избежать повреждения ленты и оборудования. При возникновении каких-либо проблем с подключением или работой светодиодной ленты, рекомендуется обратиться к специалистам.
