В ходе строительства дома или при перепланировке может возникнуть необходимость в индивидуальной разводке системы водоснабжения. Этот процесс включает подключение воды к различным точкам использования, таким как раковина и посудомойка на кухне, сантехнические приборы и стиральная машина в ванной, бачок унитаза в туалете и другие участки.

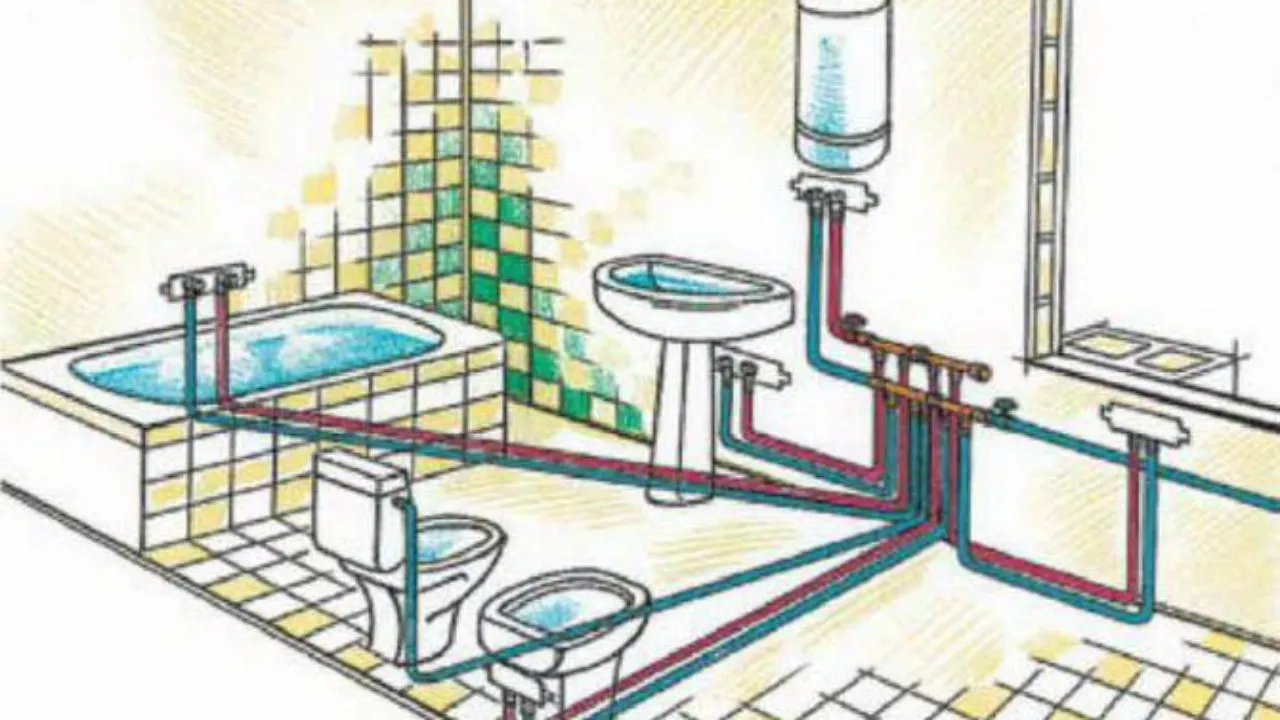

Пример проекта

С чего следует начинать

Специалисты рекомендуют планировать все заранее. Формирование проекта – это уже большая часть успеха. На плане требуется наметить все точки забора воды, а также ориентировочно оценить мощность напора, объемы потребления в минуту. Разводка труб водоснабжения начинается только после того, как будет досконально изучена вся информация. Важность составления подробного проекта не стоит недооценивать. Когда примерная схема внутренней разводки водоснабжения разработана неверно, это становится причиной поломок, сопряженных с износом, недостаточным напором, разнородными протечками. Проектировщик должен провести линии от основного стояка через водонагревательное оборудование или минуя его к каждой точке забора воды. Однако в реальности мастера оказываются в сложном положении, так как наталкиваются на большое количество препятствий и сложностей при разводке труб водоснабжения.

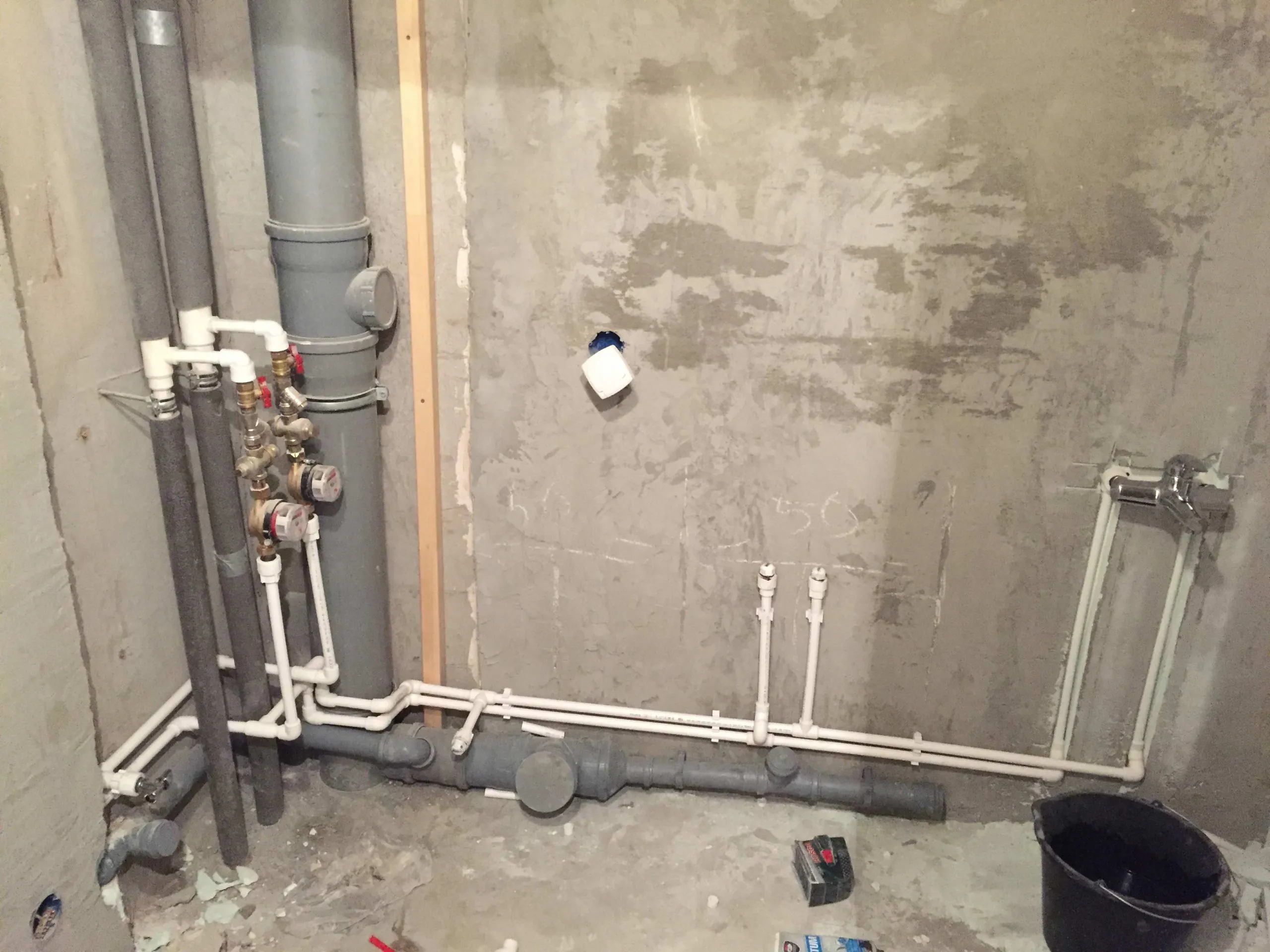

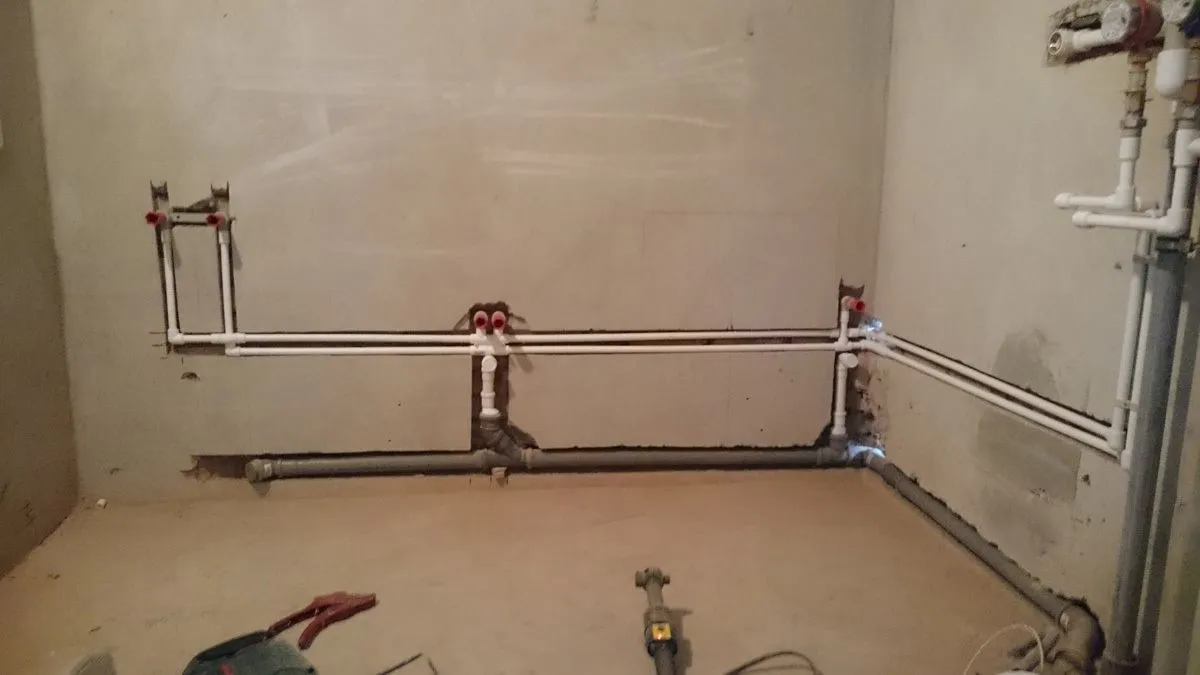

Пример разводки системы водоснабжения

Схема становится сложнее, если присутствует больше одного санузла, используется различная бытовая техника, требующая сопряжения с водопроводом. Чем больше объектов имеется в доме, тем выше получается совокупная нагрузка на систему, что требует создания более сложного проекта. При правильном подходе к проектированию можно решить несколько проблем:

• заметно улучшить базовые параметры водопровода;
• минимизировать расходы, сопряженные с монтажом и эксплуатацией;
• в будущем сделать выполнение ремонта намного проще.

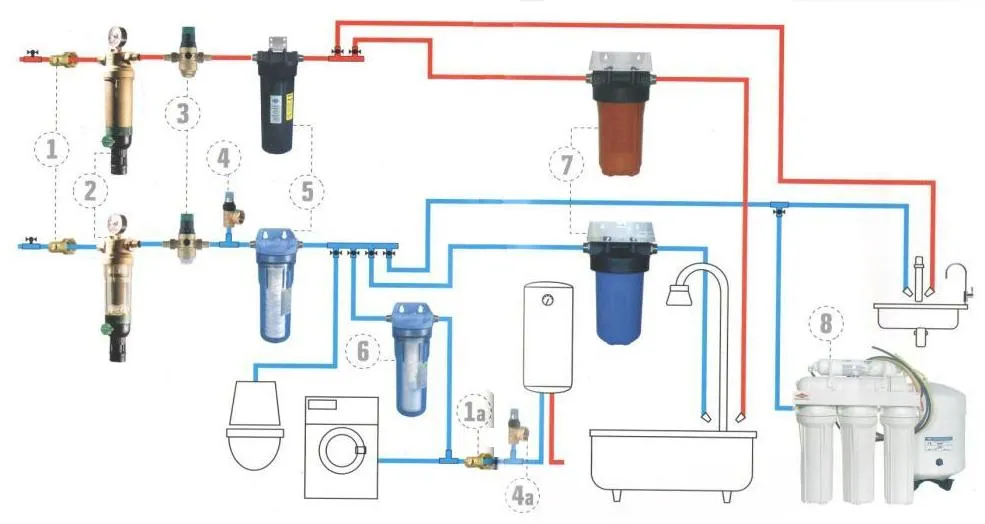

Система водоснабжения с фильтрацией в частном доме

Трубы для разводки воды

При любой схеме разводки труб водоснабжения можно использовать различные трубы. Есть несколько типов, которые чаще всего встречаются. Можно брать аналогичные тем, что уже установлены в доме или заменить их на альтернативные материалы. Трубы различаются по срокам эксплуатации, цене, остальным параметрам. Можно рассмотреть разные виды. Медные трубы обладают несколькими преимуществами и недостатками. Их плюсы:

• стойкость к коррозии;
• стойкость к нагреву, достигающему 250 °C;
• повышенная эластичность, поэтому вероятность повреждений низкая;
• возможность собирать какие-то нестандартные трубопроводы с большим количеством изгибов.

• для монтажа требуется использовать особые припои;
• контакт со сталью или алюминием приводит к образованию гальванической пары;
• высокий показатель проводимости тока.

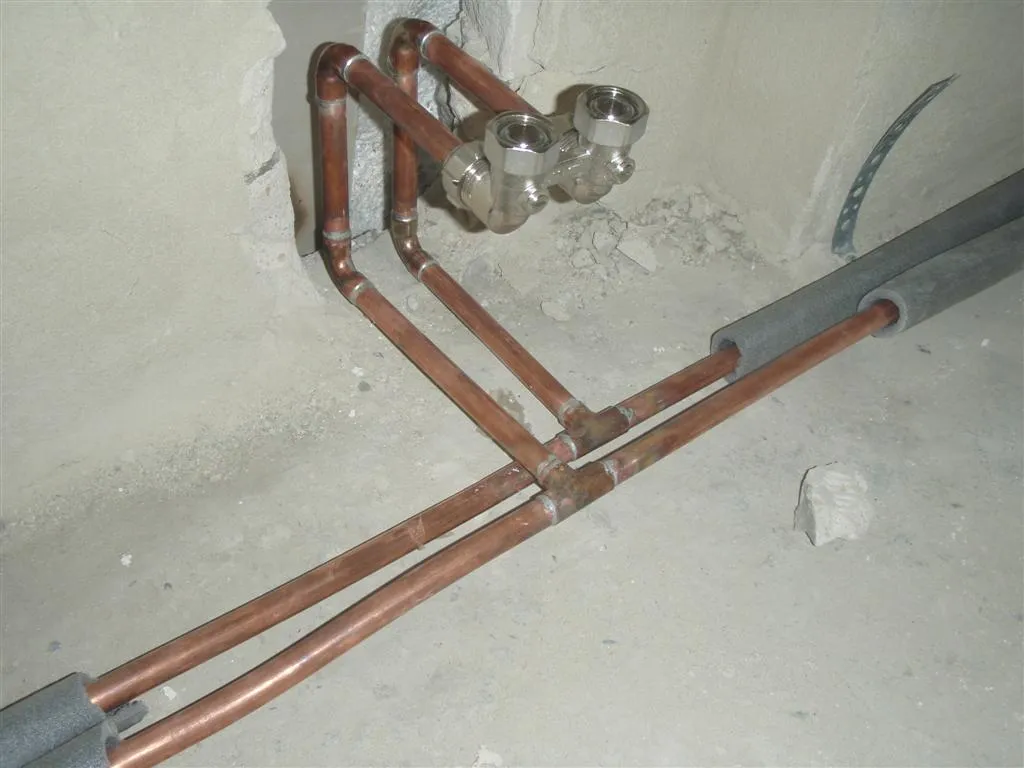

Медные трубы

Металлопластиковые трубы – это более современный вариант, который имеет свои особенности. Достоинства:

• гладкие внутренние стенки не дают появляться отложениям из различных примесей;
• появление ржавчины исключено;
• фрагменты можно объединить между собой посредством резьбовой соединительной арматуры;
• повышенная эластичность.

Недостатки:

• их нельзя использовать для прокладки скрыто, так как уплотнительные кольца из резинового полимера постепенно ссыхаются и растрескиваются, поэтому становятся проницаемыми для жидкости.

Металлопластиковые трубы

Трубы из полибутилена хорошо справляются с транспортировкой среды, нагретой до 90 °C. Их спаивают посредством специальной технологии, поэтому стыки образуются долговечные и довольно прочные. Но это дорогой материал, который обычно используют для обогреваемых полов. Полиэтиленовые трубы изготавливают с вспомогательным армированием, но они не принадлежат к категории наиболее прочных. Из-за этого их не стоит использовать в масштабных сетях водопроводов. Внутри должно быть определенное давление, которое не превышает показатель в 3,5 атмосферы. Если напор от источника сильнее, требуется подсоединить редуктор, и тогда этот параметр снизится. Трубы из поливинилхлорида обладают особенностями. Их преимущества:

• стойкость к химическим воздействиям;
• допускается подогрев воды до 80 °C.

Их недостатки:

• разрушаются при длительном воздействии ультрафиолета;
• работают при давлении не более 3,5 атмосфер.

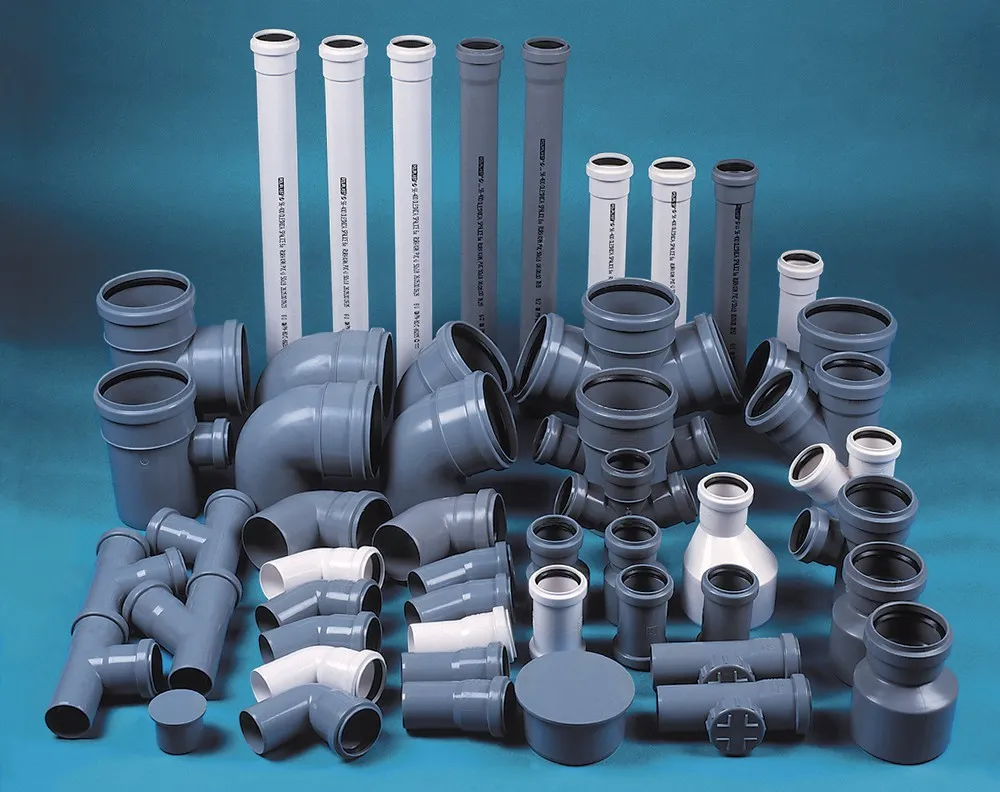

Трубы ПВХ

Трубы из полипропилена предназначены для разводки систем водоснабжения. Выпускают трубы для ХВС и ГВС. Для стыковки используется исключительно способ пайки специальным прибором. Соединения достаточно надежные, справляются с воздействием давления до 12 атмосфер. Не допускается нагрев среды выше 130 °C. Внутри трубы не гладкие, но на поверхности не оседает солевых отложений. Стоимость таких труб невысокая.

Расчет стройматериалов для монтажа разводки водоснабжения

При выборе размеров труб для разводки системы водоснабжения учитывают число сантехнических узлов и бытовой техники, потребляющей воду. Для обычного дома используют трубы сечением 20-22 мм для стояков и 16-18 мм для отводов.

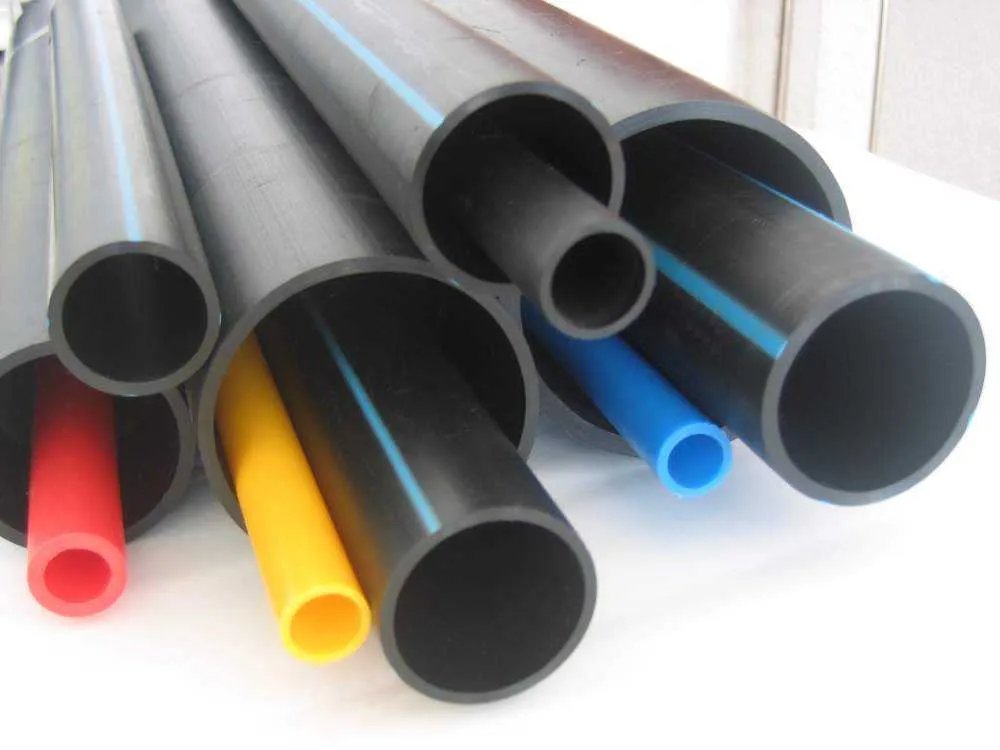

Трубы различного сечения

Общая протяженность трубопровода и число фитингов соответствует указанному в проекте. Специалисты рекомендуют всегда брать на 10% больше, чтобы был некоторый запас.

Типы схем разводки трубопроводов и их особенности

Перед тем, как сделать разводку водоснабжения, требуется выбрать тип. Существует два базовых и комбинированный. В каждом случае владелец сам определяет метод, подходящий ему.

Тройниковая система водоснабжения

Такая разводка трубопровода считается последовательной, она используется чаще всего. От стояка пускают один отвод. В едином трубопроводе присутствует несколько тройников, устанавливаемых в местах врезки элементов сантехники. Допускается не более 5-6 точек водозабора. Систему организуют поэтапно от туалета, а завершают раковиной на кухне.

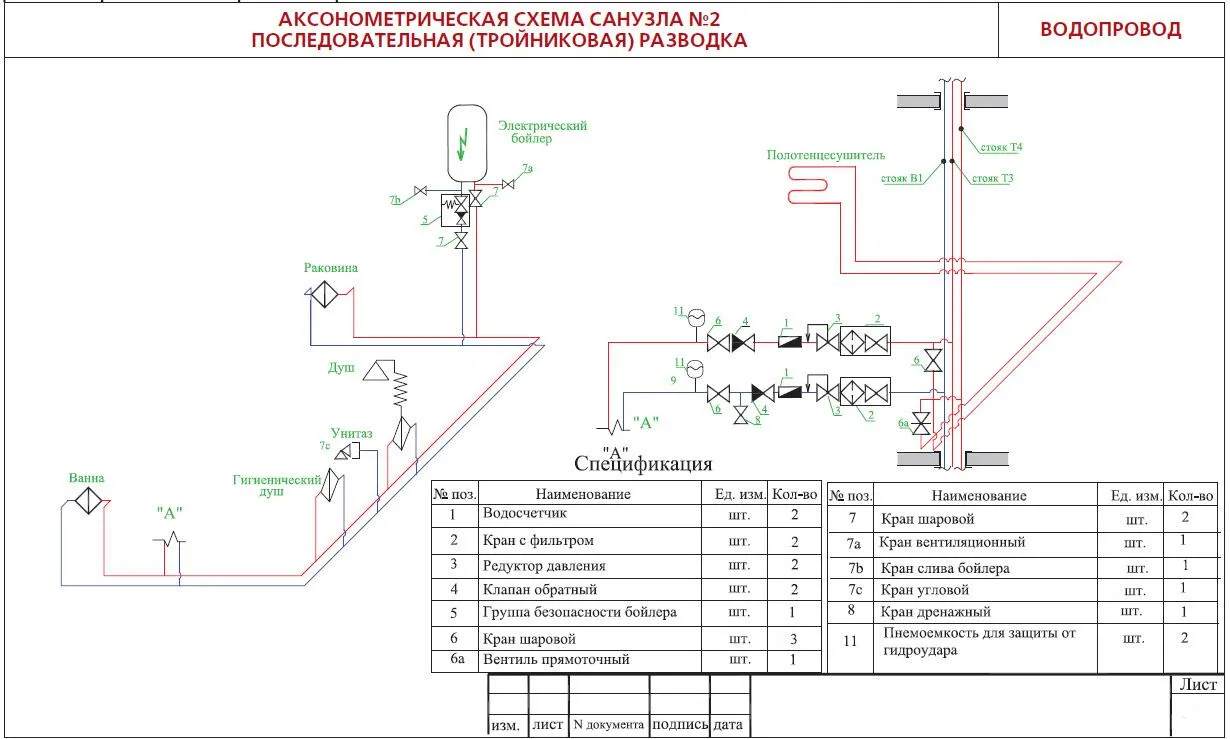

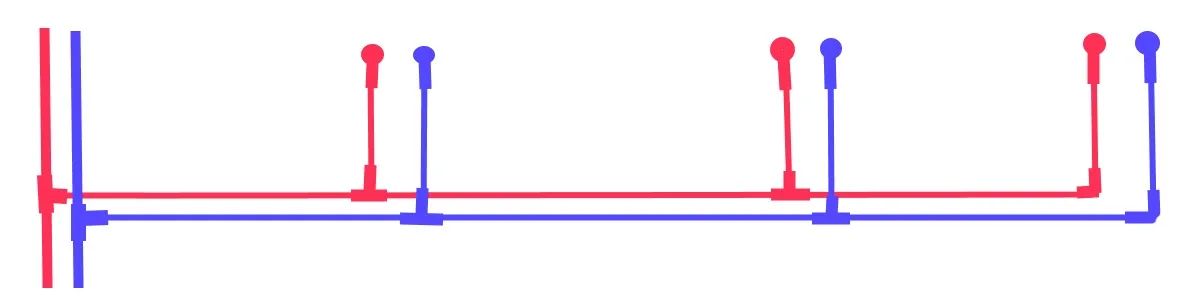

Тройниковая схема разводки

У такого метода разводки есть несколько преимуществ:

• подходит для подключения холодного и горячего водоснабжения;
• разводка компактная, ее можно замаскировать;
• на монтаж уходит мало времени, не требуется особых усилий;
• итоговая цена невысокая, так как расходуется минимум материалов.

Тройниковая разводка труб имеет несколько недостатков:

• одновременное подключение нескольких приборов потребления жидкости приводит к падению ее напора;
• в случае протечки возникают сложности с поиском локализации;
• при ремонте вся квартира останется без водоснабжения.

Коллекторная разводка

Ее часто именуют лучевой. От стояка отходит одновременно нужное количество отводов. Трубы направлены от коллектора к каждой точке забора воды. Каждый патрубок оснащен собственной запорной арматурой. Главное преимущество такого способа состоит в том, что давление во всех направлениях поддерживается одинаковое, даже если все точки задействованы. Отпадают все недостатки, свойственные для предыдущего метода разводки.

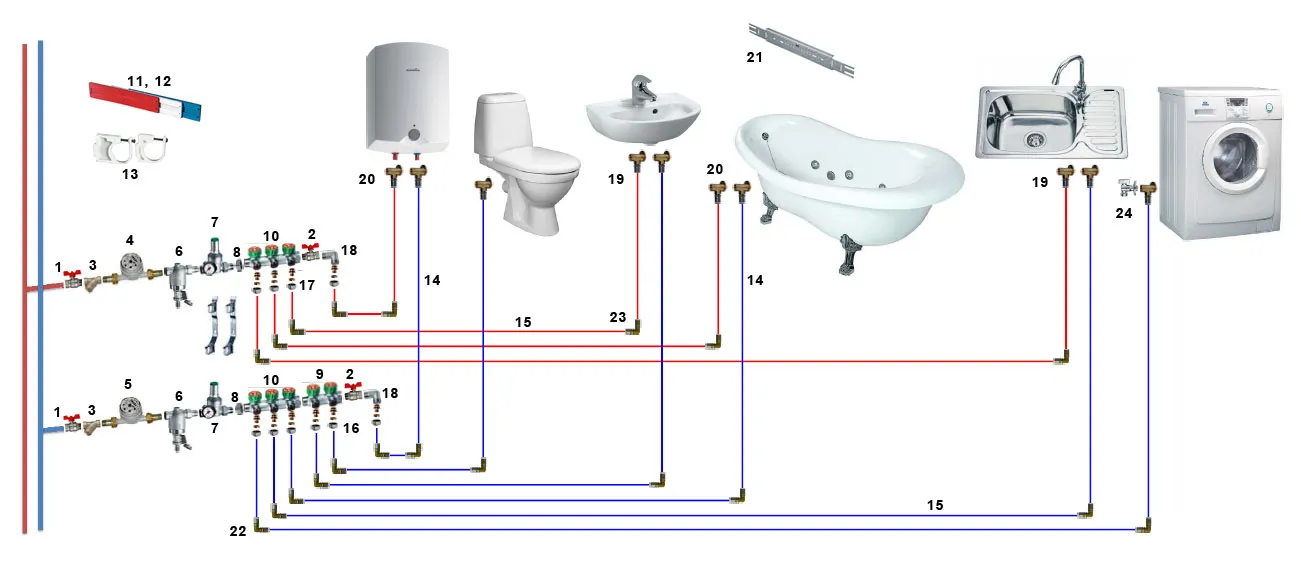

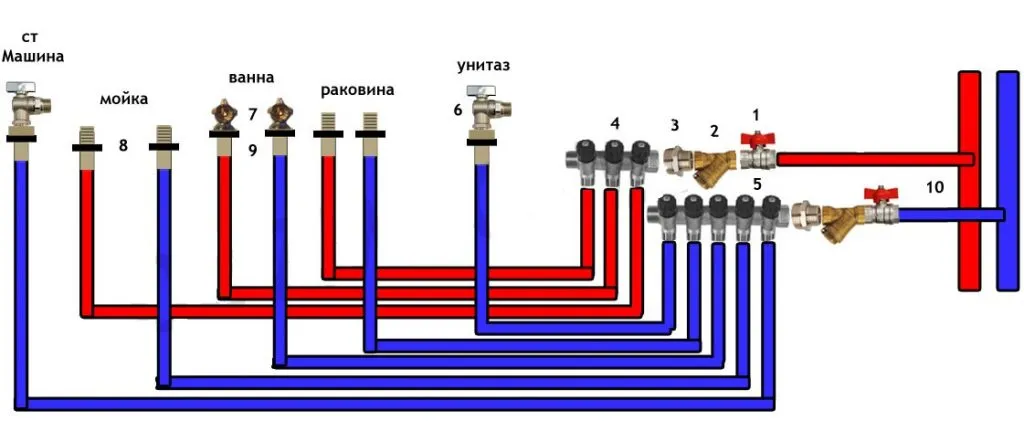

Коллекторная разводка

Схема имеет несколько недостатков:

• более высокая цена;
• сложный монтаж, на который уходит в разы больше времени;
• коллектор поддерживает использование ограниченного числа патрубков;
• проблематично замаскировать трубопровод без использования специальных коробов.

Комбинированная разводка

В этом случае монтируют коллектор, от которого делают нужное количество отводов, а потом к ним последовательно присоединяют по несколько приборов, расположенных в разных комнатах дома. Такая схема актуальна для больших по площади строений.

Схема водопровода

Совмещенный и раздельный санузел: что лучше?

Основное преимущество совмещения ванны с туалетом состоит в простоте разводки. Отсутствие стены и одна дверная коробка позволяют увеличить площадь совокупного пространства, чтобы уместить не только раковину, но и машинку для стирки. У такого решения есть недостаток, который заметен при большом количестве проживающих в квартире, – двум людям одновременно может понадобится комната для разных целей: кому-то нужен душ, а кому-то – туалет.

Шаги при разводке сантехники

Замену и монтаж труб проводят в несколько этапов:

• Подготовка: обычно формируют проект, рассчитывают количество необходимых материалов и покупают их.
• Демонтаж старого трубопровода, если он есть.
• Монтаж подготовленной разводки: сюда входит прокладка, утепление (если нужно), соединение компонентов, например пайкой.
• Создание элементов декора.

Схема разводки

Правила составления схемы

Сначала рассматривают подходящие материалы и их характеристики. Обязательно нужно определить жесткость, использование различных отводов, методы стыковки, патрубки, обводы, колени и остальные компоненты. Далее можно приступать к формированию чертежа, на котором обязательно нужно указать:

• позиции размещения точек забора воды;
• структуру прокладки труб;
• строительные материалы, которые будут использоваться;
• места размещения запорной арматуры;
• типы стыков;
• места размещения счетчиков и иных приборов при необходимости.

Точкой сантехники принято считать позицию врезки отвода в стояк либо к прибору, потребляющему воду. Это одинарная точка (только холодное водоснабжение для стильной или посудомоечной машины, туалета) или двойная, совместно с краном ГВС – ванна, душ, умывальник, раковина, джакузи, биде.

Пример проекта

Специалисты рекомендуют, чтобы разводка труб на кухне и в ванной проводилась с использованием металлопластиковых либо полипропиленовых труб. Это наиболее надежные варианты, которые отличаются высоким качеством, доступной ценой, способностью выдерживать сильный нагрев среды. Медные трубы и изделия из нержавейки заметно дороже, а их установка сопряжена со множеством проблем и сложностей, обязательно потребуется привлечь мастеров. Зато не потребуется восстановление или демонтаж с полной заменой на протяжении многих лет. В видео содержаться рекомендации относительно того, какую лучше разводку сделать – через тройник или коллектором

Монтаж трубопровода

Сначала нужно определить, какая схема будет использована – тройниковая или лучевая. Далее решают, какой способ прокладки подходит – открытый или закрытый (этот вариант предполагает штробление стен для прокладки труб с последующим нанесением шпатлевки). Все остальные работы можно выполнять с учетом определенных правил:

• схема разводки обязательно начинается от источника, находящегося в квартире;
• сначала требуется смонтировать запорную арматуру;
• еще один обязательный компонент – фильтр грубой очистки в начале системы;
• линии прокладывают на высоте примерно 15-20 см от пола;
• обязательно используют обсадные трубы для предохранения перекрытий и стен.

В ролике рассказывают, как произвести монтаж системы водоснабжения

Материалы и инструменты

Для работы потребуются не только компоненты трубопровода, но и рабочие инструменты, необходимые для монтажа.

Коренной кран

Это запорная арматура, которую монтируют на вводе в дом. Ее устанавливают в точке врезки в главный стояк. Вентиль используют для полного перекрытия водного потока в жилище. Необходим в нескольких ситуациях:

• замена или восстановление трубопровода;
• подсоединение к системе дополнительной сантехники или приборов;
• течь или прорыв – перекрытие крана обеспечивает предотвращения затопления.

Фильтры

На входе водопровода в помещение требуется хотя бы минимальная степень подготовки воды, которая состоит из фильтров:

• Грубой очистки. Их изготавливают в формате сеток с мелкими ячейками, обеспечивающими задержку загрязнений – ржавчины и крупных примесей мусора. В некоторых случаях есть опции самоочистки. Размещают после запорной арматуры.
• Тонкой очистки. Чаще всего используют картриджи сорбционного типа. С ними вода становится пригодной для потребления, а сами приспособления обычно помещают под раковиной. Картриджи необходимо своевременно менять.

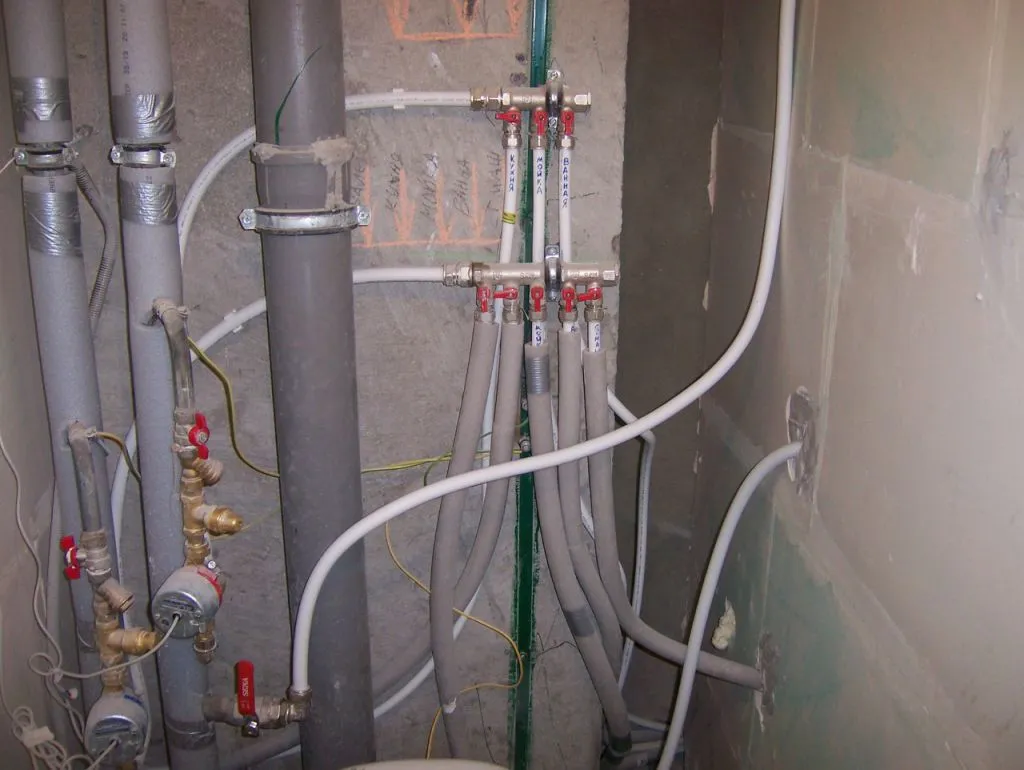

Коллекторный узел водоснабжения

Регулирующая арматура

К таким устройствам относят:

• редуктор-стабилизатор, который помогает поддерживать оптимальное давление в системе;
• обратные клапаны, не дающее среде двигаться назад.

Приборы водоучета

К этой категории оборудования относят счетчики холодного и горячего водоснабжения. Их можно монтировать самостоятельно, однако их тестированием, калибровкой и опломбированием должны заниматься профильные специалисты. Покупать их нужно у проверенного продавца, также важно убедиться, чтобы они имели сертификат соответствия ГОСТам.

Аварийные устройства

Монтаж таких приборов не является обязательным, но специалисты рекомендуют это сделать. Их работа состоит в том, чтобы при падении давления в системе в случае любой аварии предотвратить затопление.

Вспомогательные элементы

В водопроводную сеть можно добавить:

• манометры для измерения давления в водопроводе;
• коллекторы, так потоки распределятся по отводам;
• отсечные клапаны.

Инструменты, которые будут использованы для работы, сильно влияют на качество и скорость выполнения всех действий.

Пример разводки

Коллекторные блоки

Это центральный стояк из стали либо латуни со множеством ответвлений. Его стыкуют с остальными частями водопровода посредством резьбовых стыков. Перед покупкой требуется опираться на число выходов для патрубков. Обычно бывает по 6 отверстий. Если требуется большее количество, то можно объединить несколько коллекторов. Неиспользуемые точки коммутации нужно закрыть специальной заглушкой. В ролике специалист рассказывает про то, как была произведена разводка труб в частном доме

Рекомендации для проведения правильной разводки

• Если предполагается прокладывать трубопровод с горячей водой внутри стен, необходима полноценная теплоизоляция, иначе все тепло перейдет в перекрытия.
• При эксплуатации пластик способен увеличиваться или сжиматься. Требуется обязательно делать запас пространства, а трубы обмотать специальным материалом.
• Рекомендуется проверять и закрывать торцевые срезы заглушками, в противном случае в систему проникнут загрязнения.
• Все поверхности перед пайкой обязательно очищают и обезжиривают.
• Элементы водопровода и канализации не должны пересекаться, препятствуя обслуживанию одной из коммуникаций.

В видео мастер подробно описывает процесс проведения горячего и холодного водоснабжения в частный дом

Коротко о главном

Чтобы провести разводку водоснабжения в частном доме, сначала нужно составить план ее системы, а после ознакомления с ним приступать к расчету и закупке материалов. Для монтажа требуется использовать специальные инструменты. Собрать систему можно самостоятельно, но лучше привлечь профильных специалистов, которые смогут качественно выполнить работу и в случае сложной планировки, и при подключении особых типов сантехники.

А вам доводилось делать разводку водоснабжения в частном доме? Какую схему вы выбрали, какие материалы использовали и какие элементы включили в систему? На что посоветуете обратить внимание на каждом этапе работ?
