Размеры вентиляционных коробов из пластика: виды, элементы, трубы и фото прямоугольной вентиляции

Работоспособность вентиляционной системы в квартире или частном доме напрямую зависит от точного проектирования схемы, оптимального подбора параметров каналов и компетентной установки. Также важными факторами являются размеры вентиляционных коробов.

На откуп заказчикам, как правило, оставляют право выбора материала и внешнего вида – можно использовать металл или специальные пластиковые короба для вентиляции. В любом случае, выбирать форму и вид вентиляционных воздуховодов тоже нужно умеючи.

Область применения

Воздуховоды используются в вентиляционной системе. Они обеспечивают воздушный канал, по которому происходит обмен газов. Исходя из СНиП 41-01-2003, использовать пластмассовые конструкции в вентиляции можно в одноэтажных постройках — жилых, а также общественного и административно-бытового назначения.

Но категорически запрещена эксплуатация в:

• подвалах;
• чердачных помещениях;
• помещения технического назначения;
• на территории повышенной пожароопасности.

Другие критерии выбора

Выбирая пластиковые вентиляционные каналы, следует уделять внимание внутренней поверхности изделий: она должна быть гладкой. В этом случае поток воздуха будет циркулировать эффективно.

Гибкость – важный показатель качества материала. Слишком жесткий элемент сложнее монтировать, а прослужит он меньше.

Диаметр

Для жилых помещений и больших производственных предприятий существуют нормы, по которым производится расчет пропускной способности вентиляционной системы.

В квартирах и небольших строениях используют 3 основных размера:

• вытяжка невысокой мощности либо вентиляция с постоянной циркуляцией воздуха – 100 мм;
• система небольшой мощности, предназначенная для периодического проветривания помещения, – 125 мм;
• комнаты, где постоянно находятся люди, офисы – 150 мм.

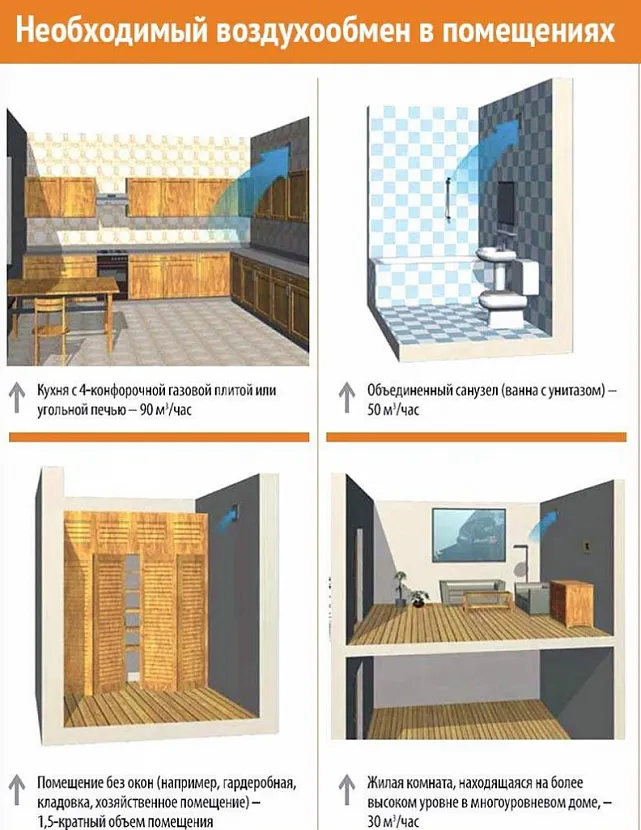

По правилам, регламентированным СНиП, для квартир и домов кратность воздухообмена не должна быть меньше 0,5 куб.м в час. Диаметр воздуховода необходимо подбирать с учетом этого критерия.

Гофра или нет

Для правильной работы вытяжки необязательно использовать только гофру либо трубы из ПВХ. Допустимо собирать конструкции, состоящие из разных видов каналов. Главное, чтобы пропускная способность системы соответствовала нормативам.

Гофра имеет ряд преимуществ перед простым пластиком:

• возможность удлинить или сжать канал в пределах небольших величин без добавления или удаления элементов;
• монтаж под любым углом;
• невысокую стоимость.

Пластик смотрится более эстетично. Его не надо декорировать после установки.

Качество материала

Фирменное изделие имеет белый либо серый окрас. На элементах присутствует маркировка производителя, а стоимость не может быть ниже рыночной.

Пластиковые каналы должны быть гибкими и не терять форму при небольшом сжатии. На местах соединений недопустимы трещины, заусенцы и деформации.

Конструктивные различия: форма, размер, материал

Наиболее распространенные и востребованные размеры каналов и труб следующие:

Для круглых труб:

Наименование	Размеры (мм)	Буква на чертеже
Диаметр внутренний	100; 125; 150; 200	D
Длина	350; 500; 1000; 2000	L

Для квадратных:

Наименование	Размеры (мм)	Буква на чертеже
Высота	55; 60	a
Ширина	110; 122; 204	b
Длина	350; 500; 1000	L

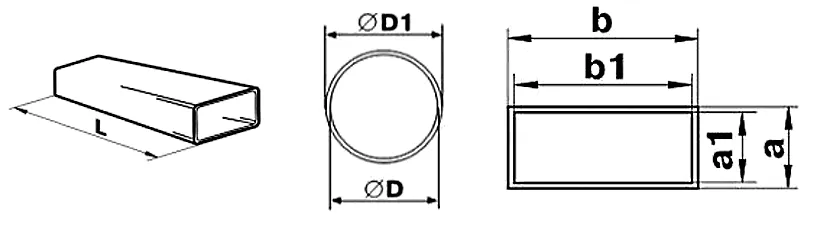

Дополнительные обозначения D1, b1, a1 указываются для отображения толщины стенок. Как правило, они составляют 3-5 мм.

Материал

Под термином «пластик» скрывается группа полимеров с различными характеристиками и свойствами. Наиболее важным показателем является диапазон выдерживаемых перепадов температур.

Пластик	Перепад температур	Особенность
ПВХ	-30	+70	Дешевый
ПВДФ	-40	+140	Хорошее химическое сопротивление и противопожарные свойства
ПП	-20	+120	Нерастворим кислотами, щелочью и не реагирует на органику
ПНД	0	+40	Высокая гибкость, защита от механических повреждений

Для кухонной вытяжки отлично подходит ПП. Материал отлично противостоит химическим повреждениям и легко очищается. Если в помещении находится нагревательный элемент (печь, батареи и т. п.), то выбирайте ПВХ или ПВДФ.

Смотрите также: Каталог компаний, что специализируются на вентиляции и кондиционировании.

Правила подключения

Перед тем как начать сборку воздуховода, нужно определить размеры будущей конструкции. Чтобы осуществить оптимальный подбор короба, следует выполнить несколько требований:

1. Число поворотов воздуховода должно быть минимальным, потому что каждый изгиб понижает эффективность работы кухонной вытяжки на 10%. Специалисты рекомендуют производить установку не больше трех колен.
2. Делайте воздуховод разборным, так как его периодически требуется чистить.
3. При установке гофрированного короба можно использовать в качестве крепления обыкновенные хомуты.

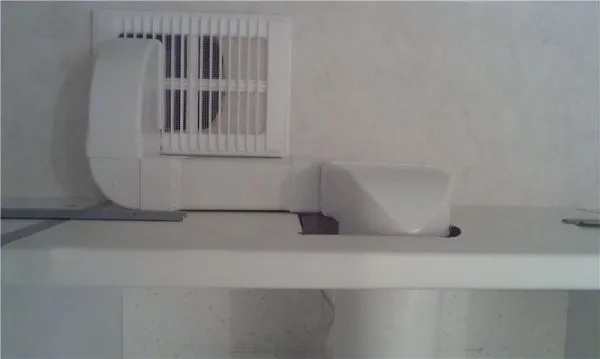

4. Нельзя использовать глухой тип закрепления воздуховода к решетке вентиляции. Если короб станет плотно прилегать, то в период, когда система вентиляции будет отключена, естественная циркуляция нарушается. Во избежание этого необходима установка специальной решетки вентиляции с отверстием и встроенным обратным клапаном.
5. Не используйте каналы разных размеров. Вам потребуются специальные переходники, которые понижают производительность системы в целом.
6. Наиболее привлекательным внешним видом обладают прямоугольные коробы.

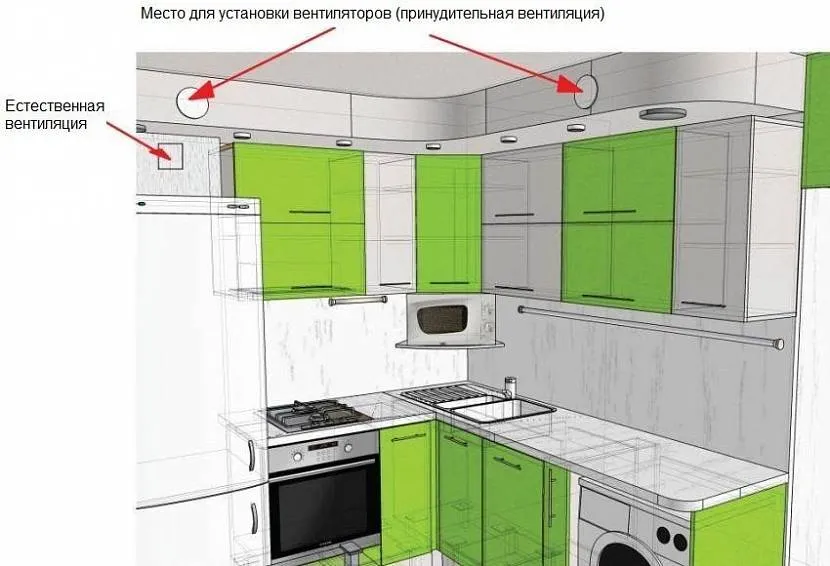

Если вы задумываетесь над вопросом, как совместить воздуховод с интерьером кухни наиболее гармонично, вам потребуется грамотно спрятать конструкцию. Для этого есть несколько способов:

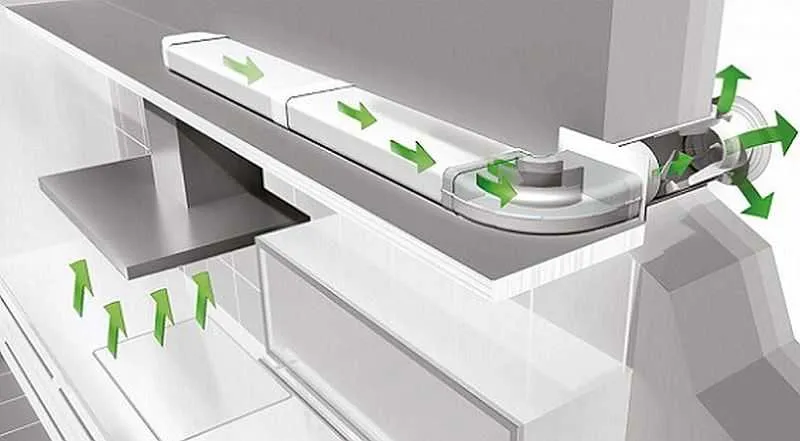

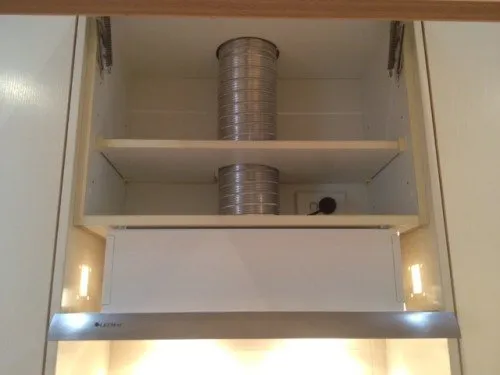

1. Наиболее простым способом является расположение труб за навесным шкафчиком. Также можно расположить конструкцию за мебелью либо над ней. Подобный способ является самым доступным.
2. Если ваша кухня оснащена двухуровневым потолком, можно осуществить установку воздуховода между уровнями. При наличии навесного потолка, конструкцию лучше размещать над ним. В таком случае не будет виден воздушный тракт.
3. Чтобы спрятать трубы, вы можете воспользоваться специальным видом короба прямоугольного типа. При экспериментах с цветовой гаммой в интерьере и установке подвесных светильников, можно значительно преобразить кухню. Вместе с этим вы сохраните быстрый доступ к трубе, если будет необходим ремонт системы.
4. Простая покраска труб в цвет, который наиболее гармонично вписывается в общий интерьер, также пользуется актуальностью. При помощи современных материалов вы сможете вписать воздуховод в интерьер вашей кухни.

Другие способы:

• при помощи маскировки над подвесным потолком. При наличии такого потолка, вы сможете с легкостью спрятать все трубы горизонтального направления. На вертикальные изделия надевается специальный кожух, который обтягивается аналогичным с потолком материалом;
• используйте декоративный короб. На сегодняшний день в магазинах существует большое число типов кожуха, которые различаются по форме, цветовой гамме и варианту исполнения. Можно разбавить короб точечными светильниками;
• если вы устанавливаете воздуховод одновременно с покупкой мебели на кухню, то можно установить трубы внутри шкафчиков;
• некоторые владельцы самостоятельно изготовляют коробы из гипсокартона. Исходя от интерьера кухни, всю конструкцию красят в необходимый цвет либо заклеивают обоями.

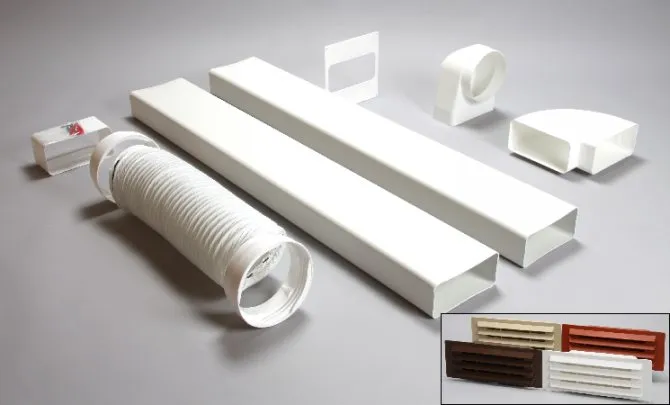

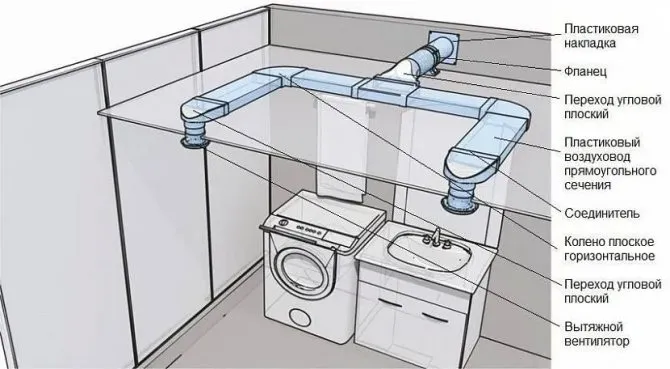

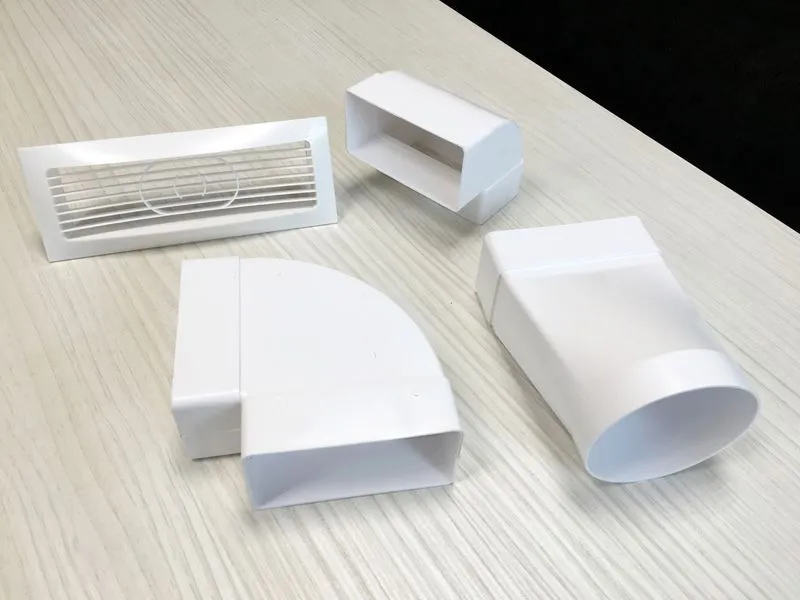

Элементы вентиляции

Полная конструкция состоит из следующих составляющих:

1. воздушный канал(круглый или прямоугольный);
2. соединители;
3. переходники;
4. колено (поворот на 90 градусов);
5. разветвители;
6. накладки для стен (вставляется в стену и соединяется с каналом);
7. держатели (для монтажа под потолок);
8. защитные решетки.

В случае необходимости сделать переходы используются специальные переходники:

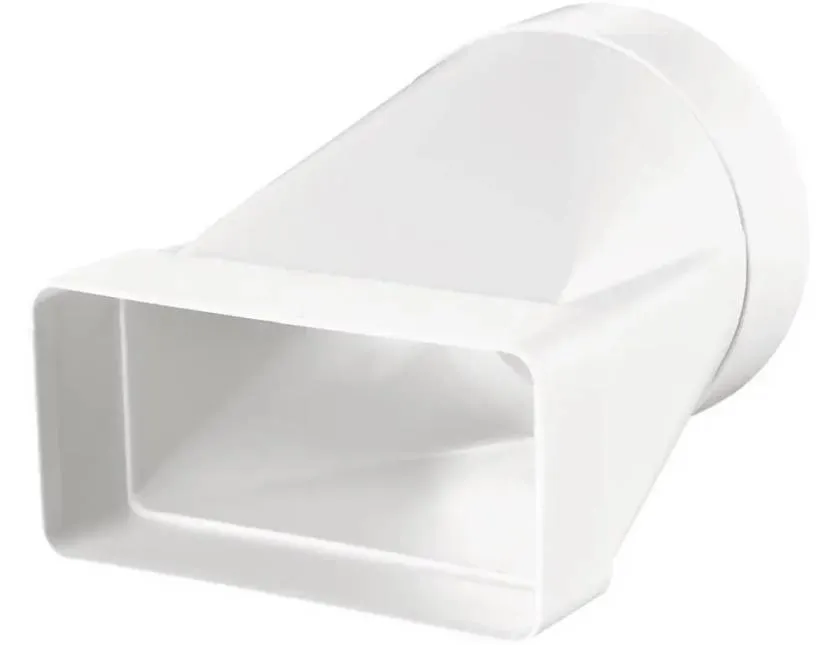

• Редуктор для плоских и круглых каналов.

Для приточной или вытяжной вентиляции различных помещений. Соединяет плоские каналы с круглыми.

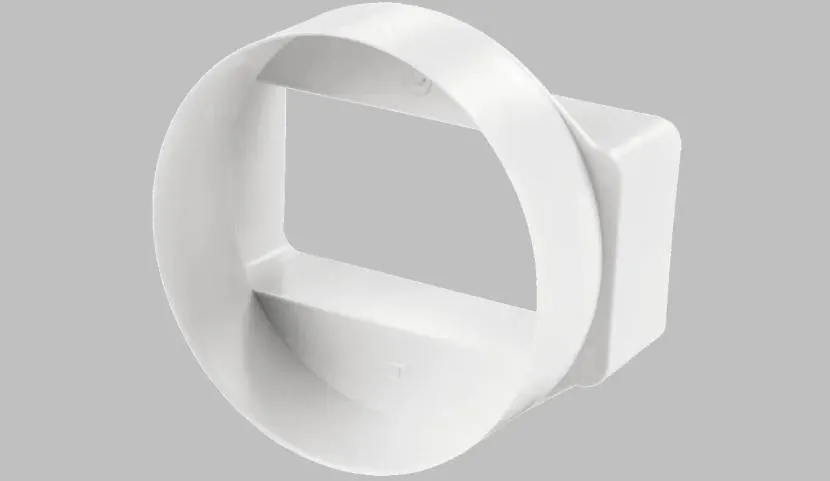

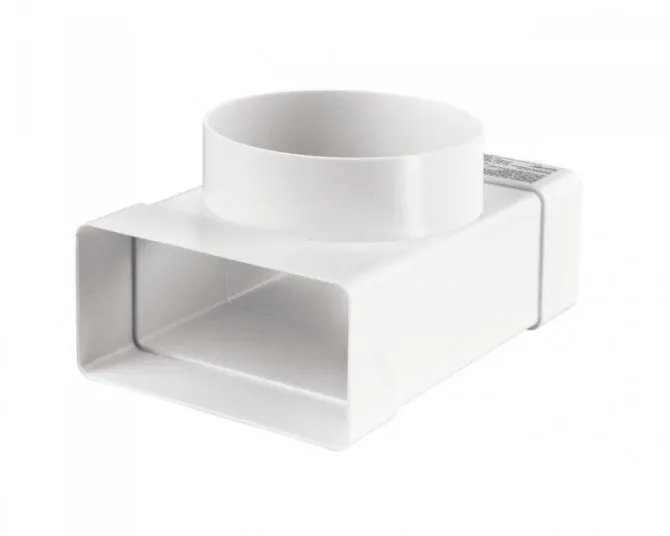

• Соединитель круглого и плоского канала.

Для соединения труб различной площади сечения.

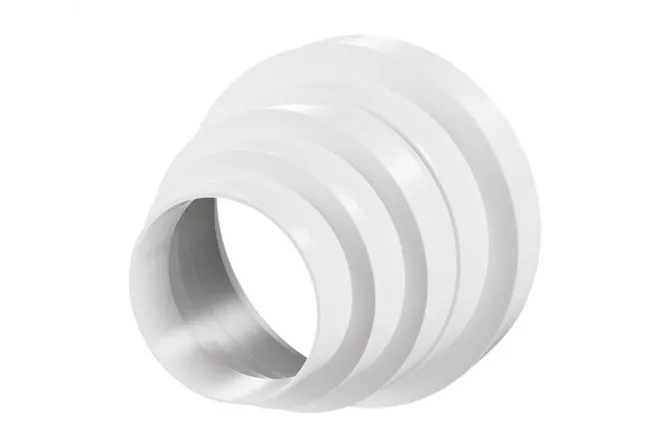

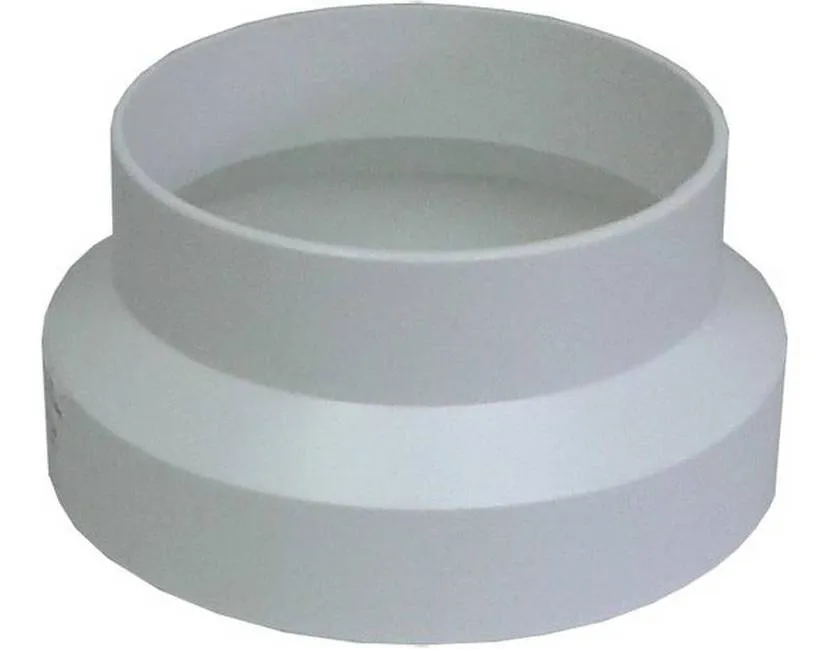

• Переход вытяжки.

Соединение круглых труб различного диаметра.

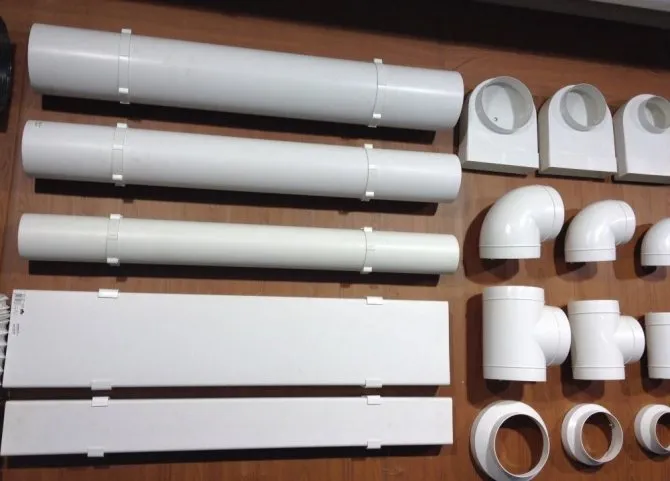

Пластиковые

У труб из пластика может быть сечение в виде прямоугольника или круглое. Самым оптимальным вариантом для кухонного интерьера считаются прямоугольные изделия. Однако, по мнению специалистов, самыми производительными являются именно круглые воздуховоды, потому что они обладают самым низким сопротивлением воздуху.

Независимо от того, какой тип воздуховода вы выбрали, вам потребуется купить несколько типов переходников. Присмотритесь к переходникам, которые устанавливаются на выходное отверстие вытяжки с воздуховода и на переходники, прикрепляемые к выходу в вентиляцию. Чтобы переходники плотно прилегали, воспользуйтесь простым герметиком.

Преимущества труб из пластика:

• в таких трубах наблюдается низкий уровень шума от функционирования вентиляционной системы;
• не копится жир, копоть и грязь за счет гладкой поверхности;
• срок службы изделий составляет более 10 лет;
• трубы из пластика не нуждаются в дополнительном уходе;
• за счет легкого веса конструкции, не создается вспомогательная нагрузка на вытяжное устройство.

Как подбирается диаметр

Инженеры при проектировании проводят математические подсчеты и далее сопоставляют все значения по таблице. Ниже приведена таблица сопоставления параметров и скорости воздушного потока.

Параметры воздуховодов	Расход воздуха (м³/ч) при скорости воздуха:
Диаметр круглого воздуховода	Размеры прямоугольного воздуховода	Площадь сечения воздуховода	2 м/с	3 м/с	4 м/с	5 м/с	6 м/с
—	80×90 мм	72 см²	52	78	104	130	156
Ø 100 мм	63×125 мм	79 см²	57	85	113	142	170
—	63×140 мм	88 см²	63	95	127	159	190
Ø 110 мм	90×100 мм	90 см²	65	97	130	162	194
—	80×140 мм	112 см²	81	121	161	202	242
Ø 125 мм	100×125 мм	125 см²	90	135	180	225	270
—	100×140 мм	140 см²	101	151	202	252	302
Ø 140 мм	125×125 мм	156 см²	112	169	225	281	337
—	90×200 мм	180 см²	130	194	259	324	389
Ø 160 мм	100×200 мм	200 см²	144	216	288	360	432
—	90×250 мм	225 см²	162	243	324	405	486
Ø 180 мм	160×160 мм	256 см²	184	276	369	461	553
—	90×315 мм	283 см²	204	306	408	510	612
Ø 200 мм	100×315 мм	315 см²	227	340	454	567	680
—	100×355 мм	355 см²	256	383	511	639	767
Ø 225 мм	160×250 мм	400 см²	288	432	576	720	864
—	125×355 мм	443 см²	319	479	639	799	958
Ø 250 мм	125×400 мм	500 см²	360	540	720	900	1080
—	200×315 мм	630 см²	454	680	907	1134	1361
Ø 300 мм	200×355 мм	710 см²	511	767	1022	1278	1533
—	160×450 мм	720 см²	518	778	1037	1296	1555
Ø 315 мм	250×315 мм	787 см²	567	850	1134	1417	1701
—	250×355 мм	887 см²	639	958	1278	1597	1917

Диаметр воздуховода определяется исходя из объема помещения или производительности общей системы. Объем и скорость циркуляции воздуха контролируется по нормативным документам. На картинке представлены нормы воздухообмена на 1 члена семьи для помещений частного дома.

Виды и размеры пластиковых воздуховодов для вентиляции подбирается индивидуально исходя из инженерного расчета. Важно учитывать производительность системы и скорость воздушного потока. Если ее превысить, то будет регулярный сквозняк, в противном случае возникает застой воздуха.

Правила установки вентиляционных конструкций

Монтаж вентиляционных коробов – это уже самый последний этап в процессе обустройства системы вентилирования воздуха в помещении. Сначала же стоит ее спроектировать. Эффективная работа системы вентилирования воздуха в последующем зависит именно от качественно составленного проекта. Именно составленный проект определяет вид, уровень мощности, габариты, специфику планировки, нужную площадь и тип сечения воздуховодов.

Спроектировать вентиляционную систему можно и самостоятельно, однако для этого нужно иметь, как минимум, базовые знания в данной области. Ведь неправильные расчеты могут привести к лишнему шуму воздуховода, недостаточному воздухообмену с его помощью и пр. Поэтому, если присутствуют хотя бы малейшие сомнения – проектирование лучше доверить профессионалам.

Второй этап – закупка всех необходимых материалов, комплектующих и инструментов, в случае необходимости. Количество и параметры всех необходимых деталей должны закупаться в полном соответствии проекту, для того чтобы избежать лишних затрат денег и времени. Ведь если покупать комплектующие на свое усмотрение, то впоследствии придется снова тратить время на поиски и покупку нужных деталей.

Какой воздуховод выбрать: круглый или прямоугольный

Круглые трубы обладают лучшими аэродинамическими свойствами. Но из-за своей формы их неудобно подвешивать и встраивать в стену.

По этой причине в большинстве домов можно наблюдать пластиковую прямоугольную вентиляцию. Особенности формы ухудшают аэродинамику, но подобные каналы удобнее монтировать под потолком или вдоль стены.

Если в помещении не важна эстетика – используйте круглые детали. Если вентиляция является частью дизайна, то предпочтительнее использовать прямоугольные каналы. По деньгам выходит примерно одинаково.

Пластиковые

У труб из пластика может быть сечение в виде прямоугольника или круглое. Самым оптимальным вариантом для кухонного интерьера считаются прямоугольные изделия. Однако, по мнению специалистов, самыми производительными являются именно круглые воздуховоды, потому что они обладают самым низким сопротивлением воздуху.

Независимо от того, какой тип воздуховода вы выбрали, вам потребуется купить несколько типов переходников. Присмотритесь к переходникам, которые устанавливаются на выходное отверстие вытяжки с воздуховода и на переходники, прикрепляемые к выходу в вентиляцию. Чтобы переходники плотно прилегали, воспользуйтесь простым герметиком.

Преимущества труб из пластика:

• в таких трубах наблюдается низкий уровень шума от функционирования вентиляционной системы;
• не копится жир, копоть и грязь за счет гладкой поверхности;
• срок службы изделий составляет более 10 лет;
• трубы из пластика не нуждаются в дополнительном уходе;
• за счет легкого веса конструкции, не создается вспомогательная нагрузка на вытяжное устройство.

Преимущества и недостатки

В сравнении другими материалами пластиковые изделия обладают следующими плюсами:

1. Низкая цена.
2. Простота монтажа.
3. Сборная конструкция со стыковой системой.
4. Хорошие аэродинамические свойства.
5. Нет гула (железные конструкции сильно гудят).
6. Не ржавеют.

Из недостатков можно отметить:

1. Горючесть. При возгорании появляется едкий дым. Нарушается целостность конструкции и вредные газы быстро распространяются по всему помещению.
2. Электризация. Из-за постоянного движения пластмасса накапливает статический заряд и притягивает пыль. Это повышает уровень пожароопасности.

Главная проблема – высокий риск возгорания. Из-за этого по требованиям СНиП запрещено монтировать пластмассовую вентиляцию в крупных строениях и подполом. В случае пожара пластик расплавится, а едкий дым по воздушным каналам распространится по всем помещениям.

Эксплуатационные характеристики пластика

Производство вентканалов осуществляется на высокотехнологичном оборудовании. Готовое изделие проходит несколько этапов тестирования. Продукция соответствует требованиям ГОСТ и СНиП. При ее изготовлении соблюдаются все необходимые нормы экологической безопасности.

Пластик инертен к агрессивной химической среде и не подвержен риску разрушения вследствие воздействия солнечных лучей. Срок его эксплуатации может превышать 50 лет.

Вытяжные конструкции из ПВХ исключают утечку воздуха. Во время их сборки применяют силиконовые смазки, которые обеспечивают герметичность соединения.

Пластиковый короб для вентиляции необходимо размещать вдали от открытых источников огня, котлов либо труб горячего водоснабжения. В условиях экстремального холода изделие становится хрупким. Под воздействием высокой температуры оно теряет герметичность и может оплавиться. Поэтому системы, предназначенные для нагнетания горячего или холодного воздуха, лучше собирать из термостойкого материала.

Особенности обустройства

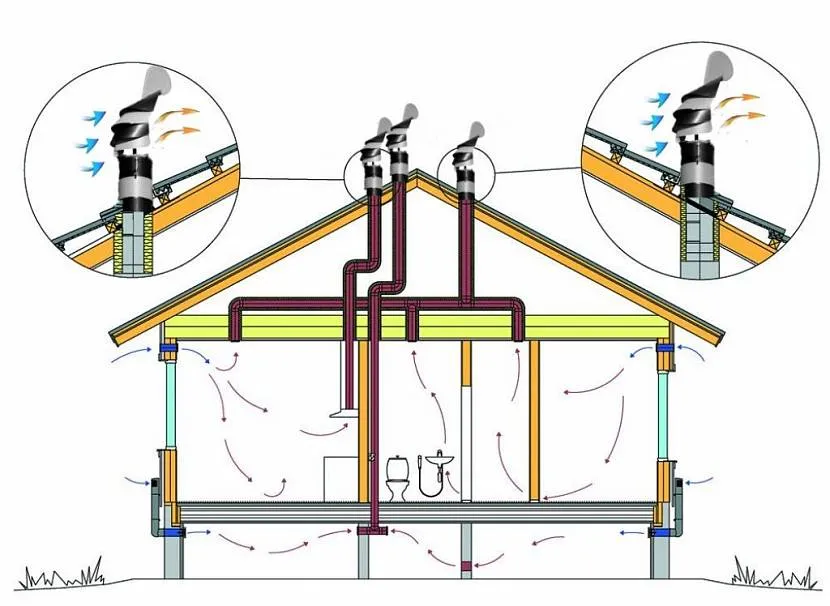

Вне зависимости от типа вентиляции, она состоит из двух составляющих:

• Приточный канал;
• Вытяжная труба.

Задача труб — обеспечить циркуляцию воздуха, которая осуществляется из-за разницы давлений снаружи и внутри строения, либо вентилятором.

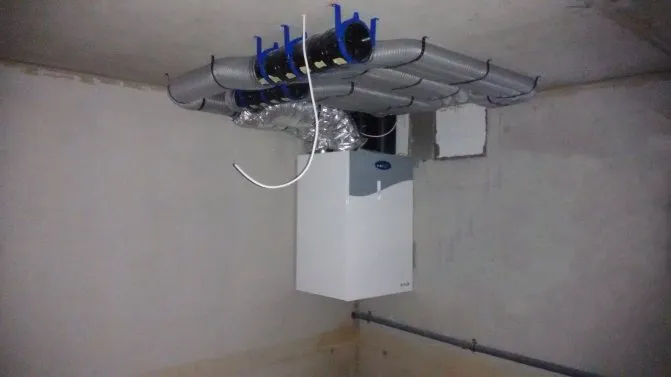

Монтаж выполняется после составления плана разводки для всех помещений здания. При расчетах важно учитывать множество факторов: скорость потока, производительность системы, движение воздушных масс и т. д.

После точного планирования и расчетов начинается монтирование пластиковых воздуховодов. Данный процесс достаточно прост, но имеет ряд особенностей:

1. Вертикальные (вытяжные) трубы не должны иметь горизонтальных ответвлений. Если таковые создаются, то они должны входить в расчет общей производительности системы.
2. Пластиковые детали должны герметично примыкать друг к другу. Все щели промазывают герметиком.
3. В трудных местах допускается использование гофров. Но часто их использовать не рекомендуется, так как у них низкие аэродинамические свойства. Гофры применяются без запаса, чтобы в процессе использования не изменялось сечение (влияет на общее сопротивление).
4. Пластмассовые детали монтируются после предварительной очистки места установки от пыли. Все соединения обрабатываются антистатиком, чтобы мелкие частицы не забивали свободное пространство.
5. При закупке материала надо рассчитывать на некоторый запас — как самих труб, так и крепежей. Весьма вероятно, что во время строительства некоторые участки надо будет дополнительно укреплять.

Виды труб для вытяжки

Существует два вида труб, которые чаще всего используют для обустройства кухонной вытяжки: пластиковые и гофрированные.

В большинстве случаев предпочтение отдают гладкостенным пластиковым трубам, однако их установка не всегда представляется возможным. Рассмотри подробнее все достоинства и недостатки труб для вытяжки.

Пластиковые трубы

Данный тип изделий наиболее популярен на рынке дымовентиляционных изделий. Он обладает следующими достоинствами:

• пластиковые трубы идеально выполняют свою функцию, благодаря идеально гладким внутренним поверхностям. В них поток проходит абсолютно свободно, в отличие от гофрированного аналога. К тому же, благодаря отсутствию каких-либо неровностей, в пластиковой трубе не оседает конденсат, жиры и прочие вещества;
• пластиковые вытяжные короба могут иметь разный размер и сечение, как круглое, так и прямоугольное, благодаря чему прекрасно монтируются с любым видом вытяжки;
• такая труба внешне выглядит очень эстетично и идеально вписывается в любой кухонный интерьер;
• гладкие внутренние поверхности способствуют тихой работе вытяжки и не допускают появления посторонних шумов и завываний;

• высокую цену по сравнению с гофрой;
• не возможность выполнения плавных изгибов. Любой поворот или загиб придется выполнять с помощью фитингов, что будет негативно влиять на пропускную способность конструкции.

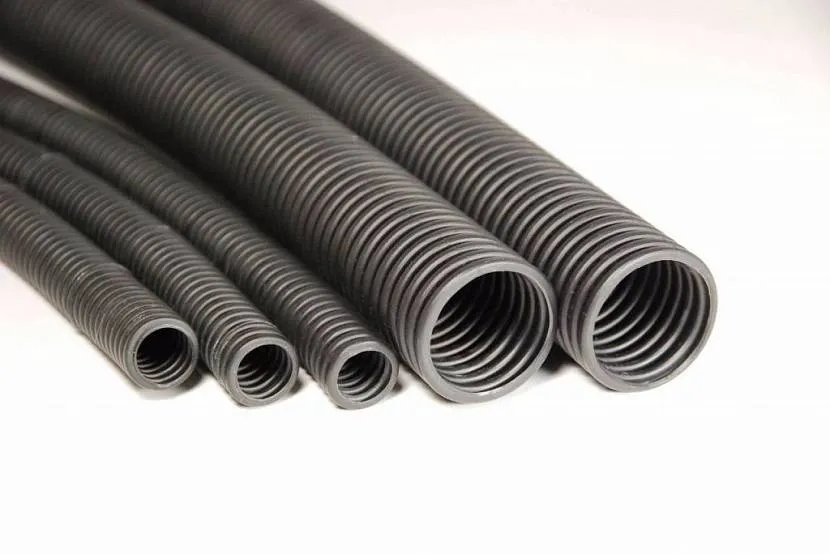

Гофрированные трубы

Гофрированные трубы используются, обычно, в тех случаях, когда на пути от кухонной вытяжки до дымовентиляционной шахты встречается много преград.

В чем же удобство гофры:

• гофрированная труба вытяжка для кухни может загибаться до любого угла и приобретать любые формы (хоть на узел завязывай). Она позволяет создать любые загибы и обойти любые препятствия без применения дополнительных соединителей;
• гофра идет одним рукавом, без порезки и монтажа, от вытяжки до вентиляционной шахты;
• стальные и алюминиевые гофрированные трубы способны выдержать большие температуры, чем пластик;
• монтажные работы по установке гофрированного рукава не требуют особых знаний, навыков и инструментов;
• цена таких изделий довольно демократичная;

При всех ее преимуществам, недостатков тоже хватает:

• гофрированные стенки значительно осложняют прохождение газов и способствуют оседанию конденсата, жира и прочего внутри трубы;
• способствуют шумообразованию;
• выглядят не эстетично и вряд ли впишутся в тематический дизайн интерьера.

Последнюю проблему можно решить с помощью монтажа декоративного короба, который поможет закрыть не эстетичную трубу.

Восстановление

Восстановление вентиляционного короба – это обязательный процесс, который следует проводить регулярно для гарантирования длительного использования вентиляционной системы. Поводом для очистки воздуховода является ощущения застоя воздуха в помещении.

Восстанавливать систему можно как собственными усилиями, так и с помощью специалистов. Поскольку пластиковые конструкции довольно просто демонтировать и очищать, то справиться с таким заданием несложно и в домашних условиях. Однако если воздуховод труднодоступен или же после самостоятельного очищения проблема спертого воздуха не исчезла – самое время обращаться к профессионалам.

Современные технологии и наличие необходимого оборудования позволяет специально подготовленным работникам проводить тщательную диагностику системы вентиляции и точно определять проблемные участки, подлежащее замене.

Основные производители

Количество воздуха, которое может пропускать труба, увеличивается с ее диаметром. Например, воздуховод, у которого объём сечения составляет 100 мм, может пропускать за 1 час 300 кубометров. Вместе с тем вентиляционная система будет источником шума, если труба имеет небольшой диаметр. Многие фирмы специализируются на изготовлении воздуховодов по индивидуальным габаритам. На российском рынке присутствуют такие компании:

• СпецПолиПласт. Специализируется на производстве изделий прямоугольной и круглой формы как по индивидуальному заказу, так и в стандартных размерах.
• Полекс Групп. Изготавливает вентиляционные пластиковые трубы.
• Экотрейд. Предлагает материалы, стойко переносящие внешние факторы.
• Прогресс. Использует в производстве полипропилен и полиэтилен. Осуществляет изготовление по схеме заказчика или по штатным схемам.

Компания Вентс производит гибкие воздуховоды, находящие применение на промышленных объектах. Также устанавливают их в офисах. Эти объекты имеют в своей основе спираль, сделанную из металла, обтянутую поливинилхлоридом. Другая компания — Эра предлагает рынку трубы с размерами 55 на 110 мм. Длина этих материалов варьируется от 50 до 200 см. Они используются при пониженных температурах.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

• Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
• Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
• Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Как правильно установить вентиляционные трубы в погребе?

Установка вентиляционных труб в погребе должна выполняться в соответствии с определенными правилами:

1. Определите точку установки трубы: она должна находиться на максимальной высоте, чтобы обеспечить хорошую циркуляцию воздуха.

2. Прокладывание трубы выполняется вдоль стены, чтобы не занимать ценное пространство в погребе.

3. Соедините все секции трубы между собой, используя специальные муфты или зажимы.

4. Установите вентиляционный канал на крыше здания и соедините его с вентиляционной трубой.

5. Обратите внимание, чтобы диаметр трубы соответствовал планируемому объему вентиляции погреба.

6. После установки трубы, проверьте ее на прочность и герметичность. Она должна быть защищена от механических повреждений и укреплена таким образом, чтобы не провисать.

7. При необходимости, установите вентиляционный вентиль, который может регулировать приток и отток воздуха.

В целом, установка вентиляционных труб в погребе требует определенной квалификации и знаний. Если вы не уверены в своих способностях, лучше обратиться к специалисту.
