Размеры канализационных труб и фитингов из пвх

Виды и размеры фитингов для канализационных труб

• Какие бывают виды фитингов для системы водоотведения
• Как правильно выбрать фитинги
• Размеры соединительных изделий для внутренней канализации
• Размеры соединительных изделий для наружной канализации
• Клеевой способ монтажа

Система ассенизации включает в себя трубы и соединительные элементы, которые обеспечивают возможность выполнения разветвлений, поворотов и переходов между элементами различных диаметров. Применение современных и прочных материалов исключает появление утечек, деформаций и риска разрывов в трубопроводе. Если интересует аспект «размеры канализационных труб и фитингов», то они становятся важным элементом при изучении данной темы.

Какие бывают виды фитингов для системы водоотведения

Существует несколько классификаций, которые основаны на особенностях эксплуатации и установки. В основе первой лежит место расположения трубы. Они могут находиться как на внешней части трубопровода, так и внутри канализационной системы.

Другим основополагающим признаком является метод крепежа. Детали могут соединяться двумя способами:

• с помощью уплотнительного кольца;
• посредством склеивания.

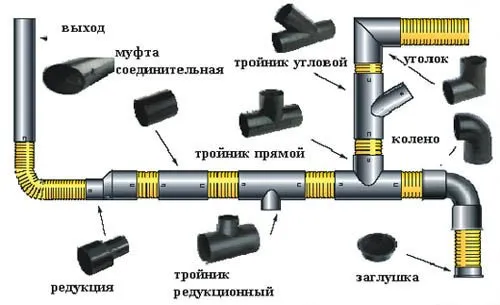

Схема соединения пластиковых труб фитингами

Для внешней и внутренней сети также характерны различные виды фитингов для канализационных труб, каждый из которых выполняет строго определенную функцию. В строении внешней стороны механизма предусмотрены следующие составные части:

• муфты;
• ревизии с крышкой;
• крестовины;
• компенсационные патрубки;
• редукции и т. д.

В качестве специфических приспособлений для внутренней канализации используются обратные клапаны, заглушки, отводы и др.

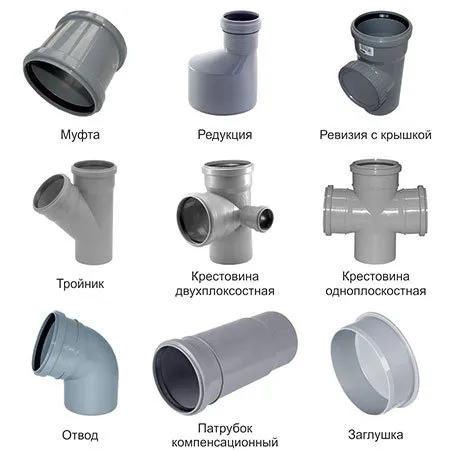

Фитинги для внутренней канализации

Как правильно выбрать фитинги

Создание слаженной ассенизационной системы требует точного подбора соответствующих размеров патрубков. Выбирая в каталоге фитинги для канализации, необходимо учесть ряд важных признаков, к которым относятся следующие позиции:

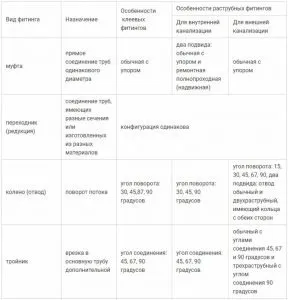

Таблица классификаций канализационных фитингов

• номенклатура;
• способ установки;
• материал;
• тип монтажа;
• диаметр.

Если производится выбор внутренних элементов, их стенки должны быть около 2.2 мм. Для внешней области нужны более прочные детали с толщиной стенок не менее 3.5 мм.

Главным отличительным признаком соединительных частей для внешней и наружной канализации является цвет детали. Снаружи ставятся оранжевые крепления, а внутри система оснащается серыми приспособлениями.

Размеры соединительных изделий для внутренней канализации

Фитинги для наружной системы стока отходов имеют широкий размерный ряд, причем различные виды деталей также подразумевают определенные параметры. В рамках подбора размеров фитингов для канализации каждый тип крепления рассматривают отдельно.

Существует два основных параметра:

• диаметр крепления;
• угол поворота.

Подробно рассматривая каждый тип крепления канализационной сети, особенно выделяют колена, тройники, крестовины и ревизии.

Фитинги для канализационных труб – параметры

Стандартные параметры колена:

Параметры колена внутренней канализации

• диаметр – от 32 до 110 мм;
• угол – от 20 до 87 градусов.

Тройник имеет три отверстия, что позволяет выполнять параллельное ответвление трубопровода, а также наклон в сторону. В этих целях трубка оснащается отверстиями с углом наклона в 45, 65 и 90 градусов.

Размерный ряд муфт и заглушек составляет 11–50 см, а диаметр обратных клапанов и заглушек заключен в промежутке от 11 до 31,5 см. Крестовины имеют некоторое сходство с тройниками и отличаются от них на одно отверстие, для каждого из которых характерен диаметр от 5 до 11 см, в то время как угол в среднем составляет 35-40 градусов.

Размеры соединительных изделий для наружной канализации

Размеры фитингов для канализации наружной сети практически не отличаются от параметров составных частей внутренней системы, в мм:

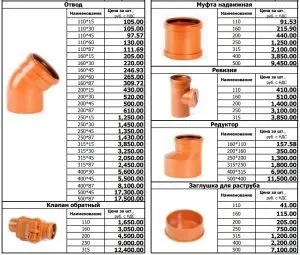

Размеры фитингов для канализации

• переходы – 160х110, 200х160;
• ревизии – 110–200;
• трехраструбные тройники – 110–200 (87 градусов);
• переходные тройники – 110–200 (45 градусов);
• обратные клапаны – 50–160.

Правильное определение размера креплений очень важно для плотного соединения канализационных труб. Деталь слишком малого калибра попросту не налезет на трубу, а крупный элемент не придаст сети должной герметичности.

Клеевой способ монтажа

В качестве соединительных элементов с клеевым способом монтажа используются следующие элементы:

Клеевой способ монтажа фитингов

• отводы;
• заглушки;
• седелки;
• тройники;
• крестовины;
• металлические штуцера.

При соединении труб клеевым способом используются стандартные изделия из ПВХ, которые одинаковы и для наружных, и для внутренних сетей.

Клеевое соединение ценится за высокие герметичные качества, ведь в процессе работы с трубами используется специальный клей. Застывая, вещество становится плотным и твердым, не позволяя жидкости покидать трубопровод в местах стыковки. Соединители под клеевой способ монтажа практически не отличаются от аналогов, используемых в стандартной схеме.

Видео по теме: Виды канализационных труб

Как подвести трубы к душевой кабине?

Подводка труб к душевой кабине может зависеть от типа кабины и конструкции помещения. В целом, для подводки воды к душевой кабине нужно выполнить следующие шаги:

1. Определите расположение душевой кабины. При выборе места установки душевой кабины следует учитывать доступность водопровода и канализации. Обычно душевую кабину устанавливают неподалеку от водопроводных труб и канализации, чтобы уменьшить длину труб и минимизировать потери давления.

2. Подготовьте необходимые материалы и инструменты. Вам может понадобиться гибкая металлическая труба, фитинги, угольник, гаечные ключи, паяльник, флюс и паяльную проволоку.

3. Подключите водопроводные трубы к крану. Обычно водопроводные трубы проходят через стену и выходят в помещение через кран. Чтобы подключить трубы к крану, нужно использовать соответствующие фитинги, установленные с помощью гаечных ключей.

4. Проложите гибкую металлическую трубу к душевой кабине. Гибкая труба может быть использована для соединения водопроводных труб с душевой кабиной. Она может быть изогнута и выровнена в соответствии с требуемыми размерами и расположением.

5. Установите смесительный кран. Смесительный кран управляет подачей горячей и холодной воды в душевую кабину. Он может быть установлен на стене или на самой кабине, в зависимости от конструкции.

6. Подключите канализационные трубы. Канализационные трубы должны быть установлены, чтобы обеспечить отвод воды от душевой кабины. Обычно канализационные трубы прокладываются в полу или стене и соединяются с душевой кабиной соответствующим образом.

7. Проверьте систему на наличие утечек. После установки душевой кабины необходимо проверить систему на наличие утечек воды. Закройте кран и оставьте воду на несколько часов. Если вы обна

…ружили утечки, то можно приступать к использованию душевой кабины.

В зависимости от конкретных условий установки, процесс подводки труб к душевой кабине может отличаться. Если вы не уверены в своих знаниях и навыках, рекомендуется обратиться к профессионалам, которые смогут выполнить работу качественно и безопасно.
