Размеры бетонных канализационных колец: виды и правила монтажа

В статье «Бетонные кольца для канализации — размеры, виды и особенности монтажа» вы найдете полезную информацию о том, как выбрать и установить канализационные кольца правильного размера. Эта статья содержит полезные советы и инструкции, которые помогут вам легко и без проблем установить канализационные системы на вашем участке.

Бетонные кольца для канализации размеры и цены которых зависят от типа конструкции, сегодня не утрачивают своей популярности — даже несмотря на то, что в продаже есть и полностью готовые пластиковые емкости. Происходит это потому, что бетон традиционно характеризуется долговечностью, легкостью ремонта и доступной ценой.

Как производят бетонные кольца

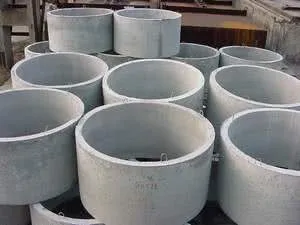

Такие канализационные бетонные кольца производят по специальной технологии из высококачественного сырья. Основой цементного раствора будет цемент М400 или М500 — оптимальный выбор для долговечных наружных строительных конструкций. Также применяются мелкофракционный щебень, вода и песок. Процесс изготовления подразумевает использование арматурной сетки, завернутой по кругу, которая затем заливается бетоном.

Благодаря использованию арматуры железобетонные кольца для канализации рассчитаны на огромные нагрузки. Они выдерживают разные климатические условия и характеризуются эстетичным внешним видом. Такие конструкции совершенно оправданно используют при:

• строительстве питьевых колодцев;
• монтаже канализационных колодцев и септиков;
• устройстве выгребных ям;
• сооружении различных подземных коммуникаций.

Существующие виды бетонных колец

Бетонные кольца для канализации разделяются по типу конструкции на две большие категории:

1. С замковым соединением, фальцевые. На таких кольцах в верхней части предусмотрены выступы, а в нижней — выемки. Они точно устанавливаются друг в друга, в результате чего получается практически монолитное соединение, не требующее дополнительной герметизации на стыках. Созданный из таких колец колодец не будет подвержен сдвигам из-за воздействия грунтов.


   ЖБ кольца с замком

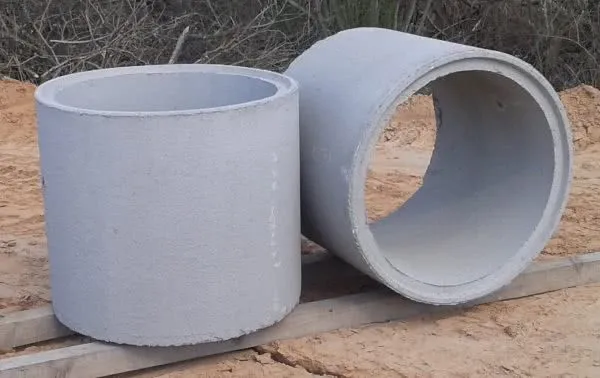

2. Сплошные, с гладкими стенками (прямые). Этот тип колец гораздо более дешев. Соединение их между собой ведется за счет прочных металлических скоб и бетонного раствора.

На заметку: Для строительства канализационного колодца и септика могут использоваться не только колодезные кольца, но и кольца с крышкой и кольца с дном.

Бетонные кольца с дном и крышкой

Достоинства и недостатки колец из бетона

У бетонных колец для канализации размеры и цены могут различаться, но преимущества и недостатки таких конструкций все же останутся общими. В частности, к достоинствам можно отнести:

• долговечность благодаря качественному бетонному раствору и надежному каркасу из арматуры — прослужат около 20 лет и более;
• высокая степень устойчивости к сжимающим нагрузкам;
• полная влагонепроницаемость стенок при правильной гидроизоляции;
• установка без ощутимых временных затрат;
• кольца образуют гладкую поверхность, удобную для чистки и обслуживания;
• невысокая стоимость, дополненная высоким качеством;
• стабильность конструкции к сдвиговым напряжениям грунта и действию подземных вод;
• морозостойкость.

Важно: Для создания канализационных колодцев используют железобетонные кольца с низкой поверхностной проницаемостью, поскольку им предстоит работать в агрессивной среде.

Что же касается недостатков колец из железобетона, то среди них главным можно назвать большой вес. Из-за этого и транспортировка затруднена, и монтаж желательно производить с применением специальной техники.

Габариты бетонных колец и их маркировка

Железобетонные кольца маркируются по ГОСТу, и в маркировке предусматриваются буквы и цифры. Вначале указывается тип конструкции — например, КС — кольцо стеновое или КСД — кольцо стеновое с дном. Затем указывается две группы цифр — вначале диаметр кольца, дециметры, а затем — размер в высоту. Также может маркироваться и степень проницаемости бетона:

• О — особо низкая;
• П — пониженная;
• Н — нормальная.

Стандартные размеры канализационных колец в высоту — 90 см, но существуют также варианты высотой в 30 и 60 см. Они носят название доборных.

Самые распространенные диаметры — в пределах 1-2 метров, но для дачного участка можно использовать и 70-см кольца. Различается и толщина стенок — в диапазоне 7…14 см.

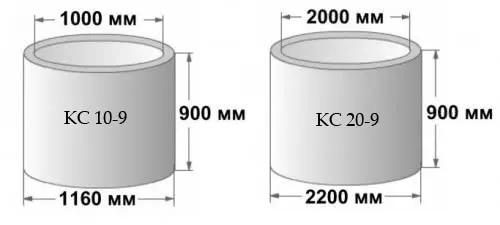

Железобетонные кольца популярных размеров

Многие непрофессиональные застройщики считают, что канализационный септик будет работать лучше, если изготовить его из бетонных колец большого диаметра. Также считается, что больший по объему септик следует чистить реже. Но оба этих утверждения ошибочны. Диаметр бетонных колец для канализационной ямы должен выбираться в зависимости от объема стоков, производимого пользователями за одни сутки.

Если очень редко чистить большой канализационный колодец, то осадок начнет скапливаться на дне и уплотняться. Такой процесс называется кольматрирование. А если субстанция на дне станет сверхтвердой, удалить ее можно будет, только разбив отбойным молотком. Оставлять такое «дно» тоже нельзя — из-за него прекратятся процессы естественной фильтрации внутри септика.

Как выполнить септик из бетонных колец — особенности монтажа

Из бетонных колец можно построить однокамерный или многокамерный септик. Канализационная выгребная яма считается самым простым устройством. Она представляет собой обособленный колодец из бетонных колец, расположенный неподалеку от места сброса стоков. Сброс жидких отходов производится благодаря смонтированной канализационной трубе.

Недостатки однокамерного септика в том, что он довольно быстро заполняется, процессы брожения нечистот в нем не происходят достаточно быстро, и осадок не успевает выпадать. Сливающиеся сюда отходы так и остаются грязными, а потому однокамерный накопительный септик придется чистить достаточно часто, каждый раз обращаясь к услугам ассенизаторской машины.

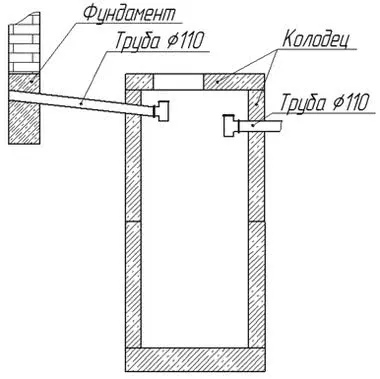

Схема однокамерного септика-накопителя

А многоуровневые септики требуют более весомых затрат при создании, зато на 100% гарантируют качественную очистку сточных вод. В результате образуется практически чистая техническая вода, которую можно использовать для полива сада и огорода. В этом случае канализационные стоки проходят последовательно три колодца, где происходят процессы брожения и бактериального разложения.

Что же касается монтажа бетонных колец под канализацию, то он происходит следующим образом:

1. Если вы выбрали стандартные размеры бетонных колец для канализации (диаметр — 1 метр), то потребуется 2-3 кольца, установленных друг на друга посредством арендованного автокрана.
2. Перед установкой канализационных жб колец непременно проводятся земельные работы — подготавливается котлован. Здесь можно использовать ручной труд (лопаты) или специальную землеройную технику. Яма подготавливается таким образом, чтобы ее диаметр превышал габариты колец на 20-30 см.
3. На дне ямы, строго там, где будут установлены кольца, заливается бетонная подушка.
4. После того, как дно высохнет, можно осуществлять установку необходимого количества колец. В процессе монтажа стык между бетонными кольцами цементируется, а для дополнительной гидроизоляции заделывается смолой.

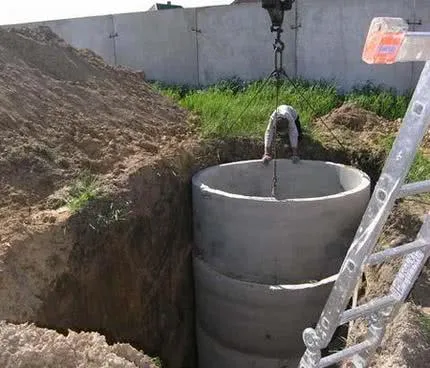

   Монтаж бетонной канализации

5. Желательно внешнюю поверхность септика дополнительно обработать горячим битумом. Таким образом обеспечивается защита канализационного колодца от воздействия грунтовых вод — тем самым срок эксплуатации всей конструкции существенно увеличивается.
6. На уже смонтированные кольца устанавливается крышка, а между стенками септика и стенками котлована засыпается грунт.

Также в процессе монтажа необходимо предусмотреть прокладку канализационной трубы — либо для подачи стоков в септик, либо для транспортировки жидкости между уровнями.

Важно: Канализационные трубы либо монтируют ниже уровня промерзания грунта, либо дополнительно изолируют и утепляют.

Более подробно схема канализации из бетонных колец описана в отдельной статье.

Из бетона изготавливается еще один элемент канализации, только ливневой. О бетонных водоотводных лотках читайте на этой странице.

Основные поломки насосной станции и способы их устранения описаны здесь http://okanalizacii.ru/vodosnabzhenie/nasosy-i-stancii/remont-nasosnoj-stancii-svoimi-rukami.html

Сколько стоят бетонные кольца

Цены на бетонные кольца варьируются в зависимости от типа конструкции и размеров. Стоимость самых популярных размеров гладких стандартных вариантов бетонных колец под канализацию составляет: КС-10-9 — 1550 рублей, КС-15-9 — 2750 рублей для диаметра в 10 и 15 дециметров соответственно.

А если речь идет о колодезных кольцах с замком, то их цена может достигать для модели КС-10-9ч — 1650 рублей, а для модели КС-15-9ч — 3300 рублей.

Что касается колец с дном, то модель с диаметром 10 дециметров КСД-10-9 стоит 2700 рублей, а модель с диаметром 15 дециметров КСД-15-9 — 4650 рублей.
