Если вы строите дом или планируете заменить крышу, вам нужно учитывать не только материалы, но и размер свеса. В этой статье мы расскажем о свесе односкатной крыши и как правильно определить его размер по краю. Вы узнаете о различных факторах, которые влияют на размер свеса, и как выбрать оптимальный вариант для вашего дома.
Содержание
- Полезные советы и инструкции по обустройству свесов односкатной крыши
- Что это такое?
- Преимущества подшивки свесов, ключевые требования к их устройству
- Основные варианты
- Оптимальные размеры
- Какой материал для обшивки выбрать?
- Дерево (доска)
- Сталь
- Алюминий
- Виниловые софиты
- Виды профилей
- Организация вентиляции
- Как сделать карниз: технология монтажа подшивки
- Перфорированной виниловой
- Сплошной металлической
- Деревянной
- Финишная отделка
- Видео по теме статьи
- Заключение
- Как сделать односкатную крышу
- Плюсы и минусы
- Устройство односкатной крыши
- Стропильная система односкатной крыши
- Выбор угла наклона кровли
- Определяем высоту, на которую требуется поднять стену
- Фотоотчет со стройки: односкатная крыша на доме из газобетона
- Проекты и фото домов с односкатной крышей
Полезные советы и инструкции по обустройству свесов односкатной крыши
Монтаж даже такой упрощенной конструкции как односкатная крыша требует тщательного соблюдения всех этапов строительства.
Когда основная часть работ завершается, можно начинать обустраивать свесы односкатной крыши, выполнять их подшивку.
Это необходимая процедура не только в декоративных целях, но и для защиты наружной части здания.
В этой статье разберем виды свесов односкатной крыши, особенности выбора материалов для подшивки и ключевые нюансы их монтажа.
Что это такое?

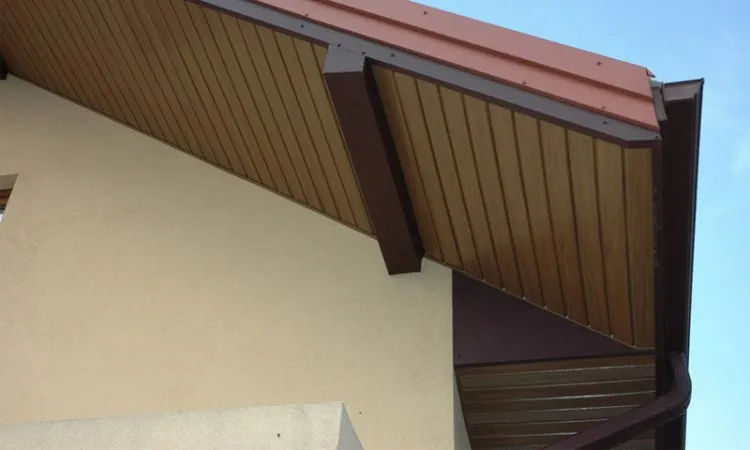

Свесом называют элемент кровли, который выступает за пределы стен здания. Среди строителей более популярно выражение «коробка».
Чтобы получить красивые и надежные свесы, стропила крыши принудительно удлиняют. Минимальное расстояние вывода стропил на пределы стен – от 50 см.
Назначение свесов односкатной крыши – защита наружной части стен дома, фундамента от осадков (снега, дождя). Дополнительной функцией свесов — декоративная, поскольку удлиненная кровля придает зданию эстетичный вид. Визуально меняется архитектурная выразительность конструкции.
Дом с широкими свесами – украшение просторного загородного участка, здание с узкими свесами будет актуально для небольшого частного сектора в черте города.
Преимущества подшивки свесов, ключевые требования к их устройству
Как только завершается настил кровельного материала, торцы крыши остаются открытыми, видна часть стропил, другие элементы кровельного пирога.
Качественная подшивка скроет внутреннее наполнение крыши, сделает кровельную конструкцию цельной и аккуратной.
Кроме того, оформление коробки дает следующие преимущества:
Среди основных требований, что предъявляются к устройству коробки, нужно выделить следующие:
Необходимо заранее просчитать расход материала для обшивки, купить с небольшим запасом. Чтобы в случае нехватки не пришлось покупать материал другого качества или цветовой гаммы.
Различают 2 основных типа:
Согласно действующим нормам, свес крыши нужно оборудовать ограждением, что будет задерживать сход снежного покрова с крыши.
Основные варианты
Кровельные свесы имеют существенные отличия в зависимости способа устройства.
Фронтальный вид свеса может быть выполнен:

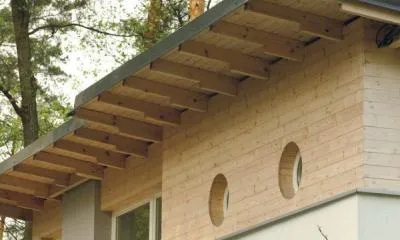

Нижняя часть фронтального свеса может быть подшитой или не подшитой. Подшитый свес смотрится более аккуратно.
Боковой (карнизный) тип свеса по устройству бывает:
Если крыша оснащена чердаком, то при закрытом карнизном свесе обязательно предусматриваются вентиляционные отверстия для нормального воздухообмена в чердачном помещении.
Какой именно вариант устройства выбрать, нужно решать, исходя из размеров здания, прилегающей территории, чтобы свесы гармонично дополняли крышу, а не перегружали пространство.
Оптимальные размеры
В зависимости от материала, назначения свесов их размеры могут варьироваться от 50 см до 1,5 м.
Для точного определения длины кровельного свеса нужно изучить действующие нормы СНиП II.II-26-76. В своде правил приведены размеры свесов с учетом сложности, технических характеристик кровельной конструкции. Указывается, какой вид свеса нужно выбрать в зависимости от назначения.
Для разных кровельных материалов рекомендуют следующие минимальные размеры свесов:
Оптимальный тип размеров коробки для односкатной крыши – надежная защита от осадков, придание зданию эстетичности.
Какой материал для обшивки выбрать?
Для подшивки свесов чаще всего применяют пиломатериалы, стальные, алюминиевые панели, сайдинг, софиты. Разберем особенности каждого из них подробнее.
Дерево (доска)
Один из наиболее востребованных материалов, благодаря доступности сырья и низкой цене. Предпочтение отдается хвойным породам – сосна, ель, лиственница.
Не рекомендуется брать обрезную доску естественной влажности. При неравномерном высыхание сырье начнет деформироваться.
Стандартная толщина обшивки свесов деревом – 17 мм, верхний предел – 22 мм. Весь пиломатериал перед монтажом пропитывают антисептиком для наружных работ, чтобы повысить устойчивость материала к воздействию влаги.
Крепеж производится с двух сторон. Для продления срока службы обшивки свеса защитную обработку материала периодически повторяют.
Сталь
Используются именно оцинкованные листы, которые имеют защитный слой от коррозии. Оптимальная толщина листа – 0,6-0,8 мм. Можно брать перфорированные листы с высотой волны до 20 мм.
Алюминий
Брать нужно листы толщиной 6 мм, шириной от 10 до 30 см. Алюминиевые элементы фиксируются защелками. Монтаж упрощается, благодаря легкому весу материала.
Виниловые софиты
Виниловыми софитами принято называть потолочный сайдинг. Получили широкую популярность у строителей, благодаря ряду плюсов:
По конструкции бывают:
Большинство типов виниловых софитов уже оснащено вентиляционными отверстиями.
Виды профилей
Для крепежа софитов из различных материалов используют несколько типов профилей. Среди них:
Количество, виды профилей определяются размерами, устройством крыши.
Организация вентиляции
При правильно проведенных расчетах воздух должен попадать в отверстия под вентиляцию, выходить – сквозь кровельный проем в коньке.
Впускные вентиляционные отверстия на крыше нужно закрывать сеткой с целью защиты от проникновения насекомых, птиц.
Вентиляция для подкровельного пространства – это продление срока службы стропильной системы, предотвращение процесса развития грибка и накопления влаги внутри крыши.

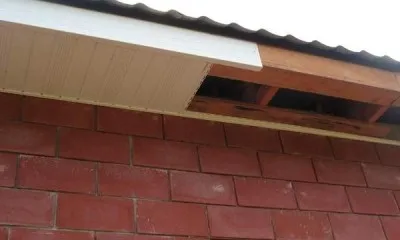

Как сделать карниз: технология монтажа подшивки
Порядок крепежа подшивки коробки в зависимости от выбранного материала имеет отличия.
Перфорированной виниловой
Все детали подшивки крепят к обрешетке из дерева. Порядок работ следующий:
Углы закрываются планками встык.

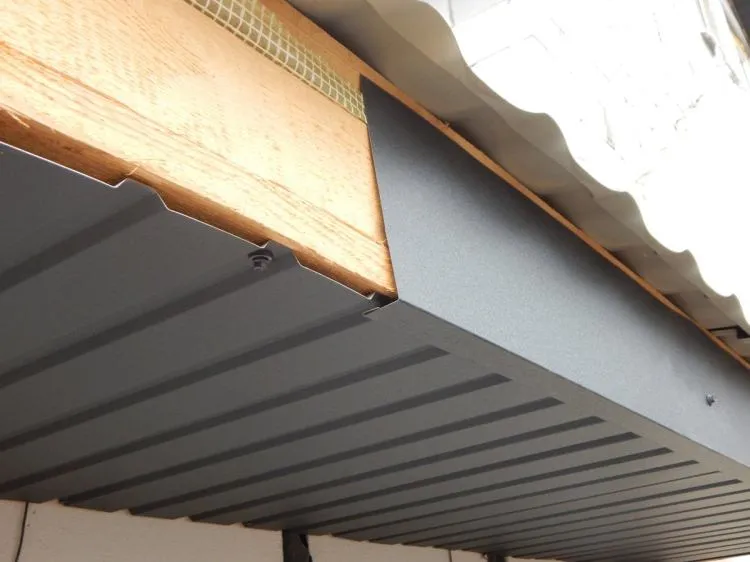

Сплошной металлической
Порядок работ по фиксации сплошной металлической подшивки такой:
Для металлической подшивки ширина каждого листа быть такой же, как и расстояние от J-фаски до J-профиля и минус компенсационные 6 мм.
Деревянной
Порядок работ следующий:
Все деревянные элементы необходимо периодически обрабатывать антисептиком.
Финишная отделка
Проводится с целью приданию кровли завершенности и аккуратности. Планка требуемой ширины вырезается, отгибается край. Она послужит финишной планкой. Она должна быть больше по размеру, чем J-фаска. Крепится через два J-профиля либо внешний угол.
Видео по теме статьи
Видео по организации карнизного свеса на утепленной крыше:
Заключение
Обустройство свесов односкатной крыши, качественная их подшивка – надежная защита наружной части фасада дома, фундамента от излишка влаги, осадков, придание крыши аккуратного завершенного вида.
В зависимости от конструкции крыши, свесы бывают:
Из материалов для обшивки чаще всего применяют обрезную деревянную доску, стальные листы, виниловые софиты.
Источник
Как сделать односкатную крышу
Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Кроме того, односкатная крыша — самая простая в устройстве. Настолько простая, что ее вполне можно сделать своими руками.
Плюсы и минусы
Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания. Тем не менее, в нашей стране дома с односкатными крышами встречаются совсем нечасто. По большей части это связано с тем, что более привычны для нас двух или четырех скатные кровли — они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный под наши погодные условия. На западных ресурсах проектов очень много, но они разработаны под более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект очень непросто. Но если все-таки удалось, и при этом не нарушилась гармония здания, дом получается очень оригинальный.
Один из проектов домов с односкатной крышей
Многих пугают неровные потолки в некоторой части здания. Их, конечно, сложнее обыгрывать, чем стандартные, но и результат получается совсем другого уровня — оригинальный на 100%. Правда, и на этот раз найти дизайнера, который может разработать подобный интерьер на просторах нашей Родины очень непросто, тем не менее, возможно.
Есть еще один выход — выровнять потолки за счет перекрытия, а свободное пространство под крышей использовать как технические помещения. Реализованы и такие варианты и хозяева очень довольны. Да, технические помещения на в цокольном этаже, а наверху, но зато никаких проблем с грунтовыми водами.
Это, пожалуй, все минусы или подводные камни, которые может принести односкатная крыша. Есть, правда, еще один момент, который сложно назвать недостатком, Из-за особенности строения кровельный материал на подобных домах с земли не виден. Если местность ровная, без больших перепадов высот, заморачиваться с внешним видом кровли, нет смысла. Лучше выбрать простые на вид, но качественные материалы, тихие (плоскость большая, при дожде шумит сильно) и надежные. Один из популярных вариантов — фальцевая кровля. Она обеспечивает должную степень герметичности, не очень шумит. Еще вариант — мягкая наплавляемая кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.
Устройство односкатной крыши
Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.
Односкатная крыша для сарая
При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.
При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.
Как перенести нагрузку со стен на перекрытие
При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой. Под штифт, через мауэрлат сверлится отверстие, на пару миллиметров меньше диаметра штифта. В него забивается металлический стержень, который притягивает деревянный брус к стене. Соединение затягивается при помощи шестигранного ключа требуемого размера.
Стропильная система односкатной крыши
Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры строений позволяют использовать не очень мощные балки, причем балки требуются в небольшом количестве. При ширине строения до 6 метров, стропильная система односкатной крыши почти не содержит дополнительных усиливающих элементов (подпорок и прогонов), что выгодно. Также привлекает отсутствие сложных узлов.
Для Средней полосы России для пролета до 5,5 метров берут балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему, надо считать снеговую и ветровую нагрузку конкретно в вашем регионе, и, исходя из этого, определяться с параметрами балок.
Стропильная система односкатной кровли с малой величиной пролета (до 6 метров)
При расстоянии между стенами до 4,5 метров, односкатная крыша состоит из двух брусков мауэрлата, закрепленных на стенах, и стропильных ног, которые на мауэрлат опираются. Действительно очень простая конструкция.
При ширине пролета от 4,5 метров до 6 метров, требуется еще лежень, закрепленный на более высокой стене на уровне перекрытия и подстропильная нога, которая упирается в балку почти в середине. Угол уклона этой балки зависит от расстояния между стенами и уровня установки лежня.
Более сложные стропильные системы в односкатной крыше при ширине зданий более 6 метров. В этом случае оптимально, если дом спроектирован так, что внутри имеется еще она несущая стена, на которую опираются стойки. При ширине дома до 12 метров, фермы все еще простые, расходы на устройство кровли минимальные.

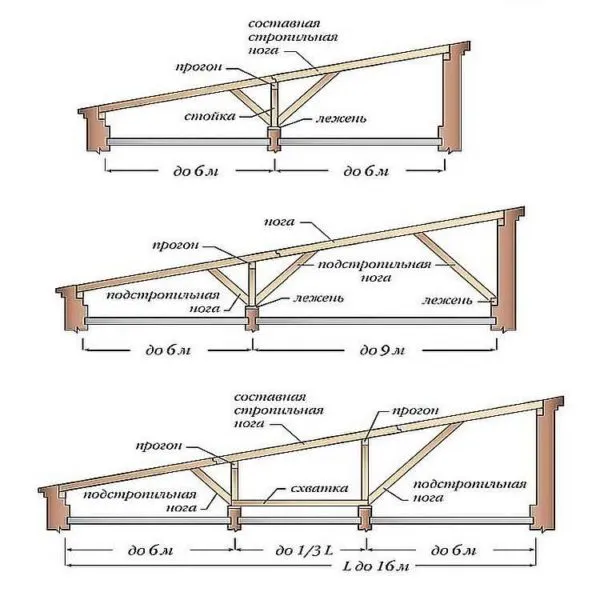

Устройство ферм односкатных крыш при ширине зданий более 6 метров
Для зданий шириной более 12 метров система становится сложнее — подстропильных ног становится больше. Кроме того, изготовление балок длиной более 6 метров — дорогое удовольствие. Если требуется увеличение только на ширину свесов кровли, балки доращиваются по краям кобылками. Это куски балок такого же сечения, соединенные с балкой и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленных болтами или гвоздями, допускают использование монтажных пластин.
Вариант сращивания стропил
Если общая длина балки получается более 8 метров, их обычно сращивают. Места стыка дополнительно усиливают, прибив доски или монтажные пластины.

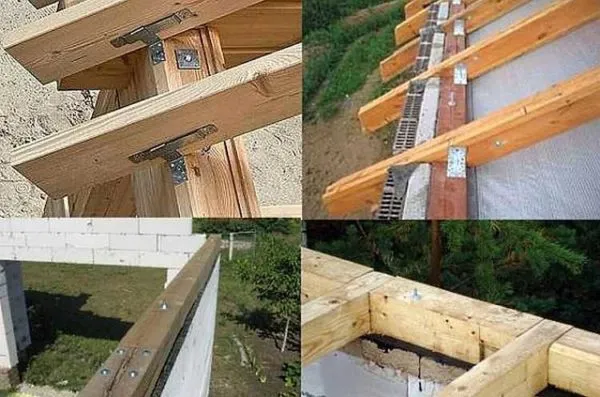

Варианты крепления стропил к мауэрлату: скользящее слава вверху и жесткое вверху справа. Внизу справа вариант врезки без свесов (применяется очень редко)
Еще могут быть вопросы по способам крепления стропил односкатных крыш к мауэрлату. Принципиальных отличий нет. Все также в стропильной ноге делают вырез, которым брус упирается в мауэрлат. Чтобы не мучатся с каждой стропильной ногой, выравнивая ее посадку, выпилив первую, из куска доски, толстой фанеры или бруса делают шаблон, точно повторяющий полученный «выпил». Все последующие стропила запиливаются перед установкой. К ним в нужном месте прикладывается шаблон, обводится и выпиливается выемка требуемой формы и размера.
Это речь шла о жестком креплении стропильных ног к мауэрлату. Оно используется на всех зданиях, которые дают малую усадку. На деревянных домах такой способ крепления использовать нельзя — дом все время оседает или немного приподнимается, из-за чего может появиться перекос. Если кровля будет закреплена жестко, ее может порвать. Потому при устройстве односкатной или любой другой кровли на деревянных домах используют скользящее соединение стропил и мауэрлата. Для этого есть так называемые «скользячки». Это пластины, состояние из уголков, которые крепятся к мауэрлату и подвижно связанных с ними металлических полос, которые крепятся к стропильной ноге. Таких скользячек ставится по две на каждую стропилу.
Выбор угла наклона кровли
Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).
| Наименование кровельного материала | Минимальный угол наклона (в градусах) |
|---|---|
| Асбоцементный шифер и ондулин | 6° |
| Цементно-песчаная и керамическая черепица | 10° |
| Гибкая битумная черепица | 12° |
| Металлочерепица | 6° |
| Асбо-цементные или сланцевые плиты | 27° |
| Стальные оцинкованные, медные, цинк-титановые листы | 17° |
| Профнастил | 6° |
Если желаемый угол больше, все нормально, если меньше (что бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.
Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.
Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).
Определяем высоту, на которую требуется поднять стену

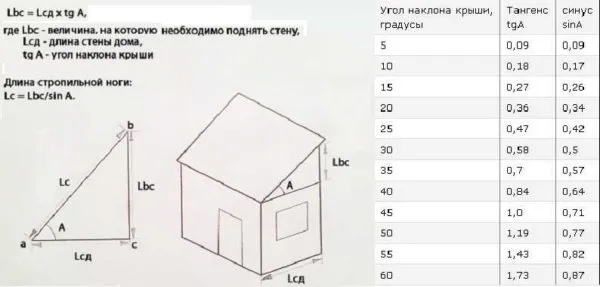

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.
Как высчитать параметры односкатной крыши
При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

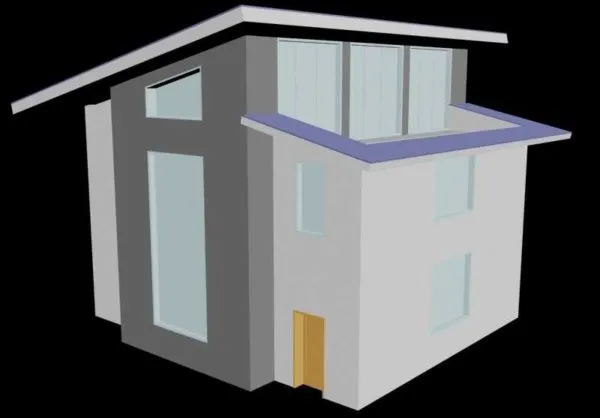

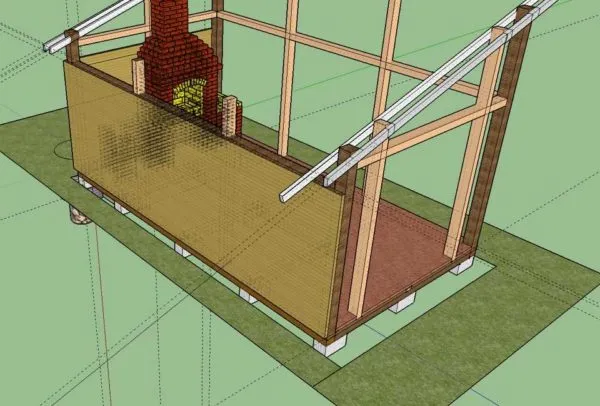

Пример рисунка в ScratchUp
Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.
Фотоотчет со стройки: односкатная крыша на доме из газобетона
Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.
Идея дома под односкатной крышей
После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

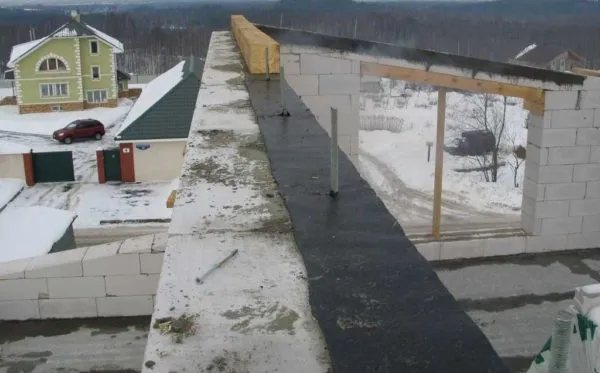

Начало монтажа односкатной крыши — укладка мауэрлата
Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.
Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.
Установка стоек и прогона

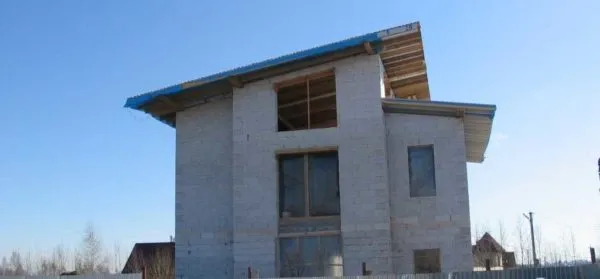

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.
Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены
Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.
Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм. Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

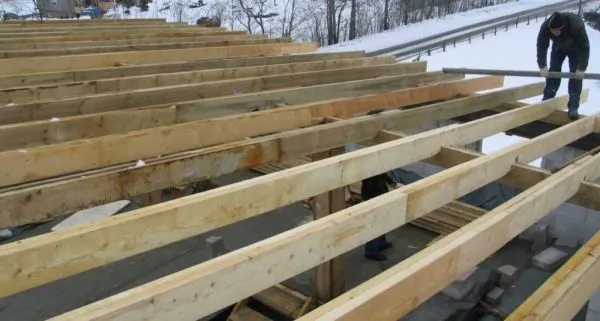

Стропила уложены
Способ крепления стропил
Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

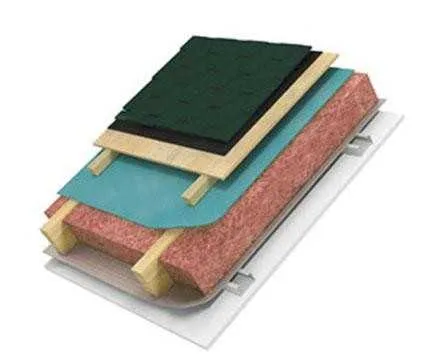

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)
Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану «Тайвек Солид»(паропроницаемая).
Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану
Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

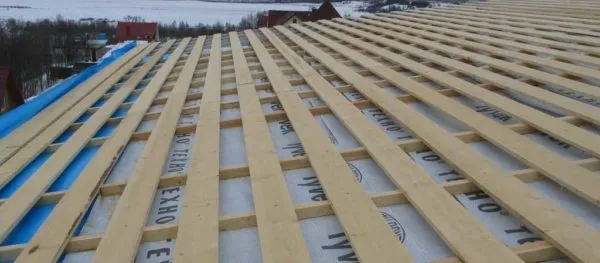

Обрешетка из доски 25*150 мм
Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.
Обрешетка односкатной крыши в результате

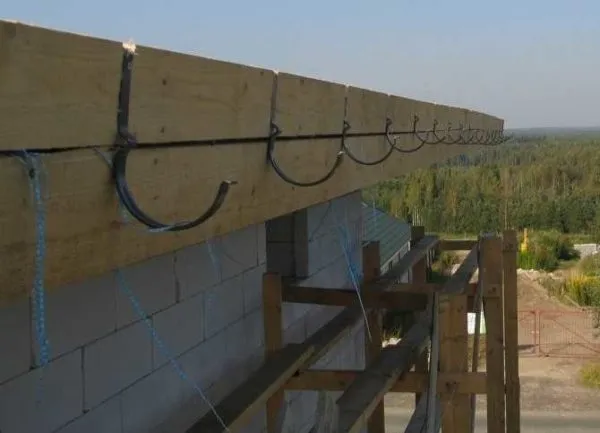

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.
Набили крюки для водосточной системы
Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.
Подъем листов по мостику
Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.
Установка кляммеров для фальцевой кровли
Укладка фальцевой кровли из пурала
После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.
Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова
Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.
Дом с односкатной крышей — отделка почти закончена
Проекты и фото домов с односкатной крышей
Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи.
Проект небольшого дома под односкатной крышей
Этот дом существует. особенно хороши односкатные крыши в местностях с перепадом высоты
Одноэтажный дом с односкатной крышей большой площади
Двухэтажный дом с террасами на двух этажах
Под натуральную черепицу требуется большой угол наклона крыши
Большие окна — красиво, но нерационально в нашем климате
Разноуровневый дом — интересный реализованный проект
Это — прототип того, что расположен выше
Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиями
Тот же проект, что вверху, с другой стороны
Две односкатные крыши на разных уровнях
Источник
Какие стропила нужны для односкатной крыши?
Для односкатной крыши требуются только односкатные стропила. Односкатная крыша имеет только один угол наклона и наклонена в одном направлении, образуя одну из сторон здания. Стропила являются основными элементами каркаса крыши, и должны соответствовать размерам и геометрическим параметрам проекта крыши. Расчет и выбор стропил для односкатной крыши зависит от ряда факторов, таких как размеры крыши, регион строительства, условия эксплуатации и многих других. Рекомендуется обратиться к профессиональным строителям или инженерам для точного расчета стропил и других элементов каркаса крыши.
