Передача данных в интернете осуществляется через разнообразные каналы связи, которые функционируют на различных физических принципах. Один из методов соединения компьютерных устройств с информационной сетью включает использование специализированных кабелей.
Содержание статьи
- Отличительные свойства витой пары
- Разновидности сетевого провода
- Стандартные схемы распиновки кабеля RJ-45
- Как выбрать схему обжима проводов
- Как обжать кабель RJ-45 правильно
- Особенности обжимки сетевого провода без специальных инструментов
- Заключение
Отличительные свойства витой пары

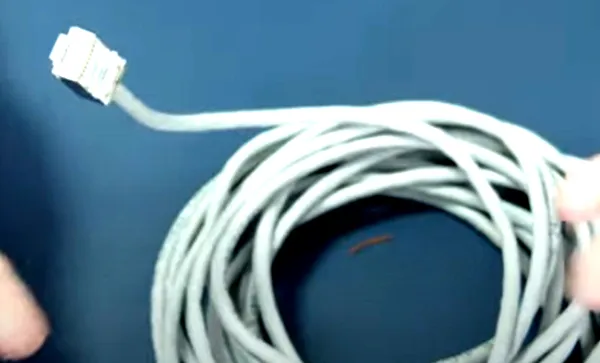

Сетевой кабель состоит из нескольких пар скрученных между собой проводников. Каждый проводник может состоять из одной жилы диаметром 0,4-0,6 мм или пучка жил общим диаметром 0,5 мм. Каждая жила – в пластиковой оболочке. Каждые две жилы попарно скручиваются с шагом примерно 20-30 см. Такой кабель называется «витая пара» (англ. twisted pair).
Пары помещаются в экран из металлизированной пластиковой ленты. В другом варианте экранируется весь кабель общим экраном. Внутри пучка проложена прочная нить для обеспечения механической прочности кабеля на разрыв. Ещё в кабеле имеется соединённый с экраном дренажный провод для заземления. Весь кабель находится в общей поливинилхлоридной негорючей оболочке. Серый цвет оболочки указывает на то, что кабель предназначен для прокладки внутри помещений. Кабель для наружной прокладки имеет оболочку чёрного цвета. При необходимости кабель защищают гофрированной металлической оболочкой.
Кабель, который прокладывают в кабельных каналах, может быть изготовлен из одножильных проводников. Он соединяет вычислительное устройство с неподвижной розеткой. Кабели, соединяющие две розетки и подвергающиеся частым изгибам, должны иметь многожильные проводники. Но по условиям, определяющим затухание сигнала, длина кабеля не должна превышать 120 м.
Разновидности сетевого провода
Сетевой провод бывает 8-жильный (4 пары) и 4-жильный (2 пары). И коннекторы бывают на 8 проводов и на 4 провода. Но для физического формирования интернет-сети необходимы именно 8-контактные коннекторы. А их узаконенное название – 8P8C. Но исторически в лексиконе компьютерщиков этот кабель известен как RJ-45. Так и будет он называться в данной статье.
В зависимости от диапазона частот, пропускаемых кабелем, их делят на категории. Категория 1 (CAT1) с частотной полосой до 0,1 МГц применяется в телефонных линиях. Категория CAT5 с частотной полосой пропускания 100 МГц обеспечивает скорость передачи данных до 100Мбит\с и используется в телефонных линиях и для создания сетей 100BASE-TX. Категория CAT5 с частотной полосой пропускания 125 Мгц обладает лучшими характеристиками. Скорость передачи данных по этому кабелю достигает 1 000 Мбит/с. Этот кабель широко используется для создания локальных компьютерных сетей. Кабель категории CAT7 с частотной полосой до 700 МГц обеспечивает скорость передачи данных до 10 Гбит/с. Категория кабеля, шифр его марки, вид или отсутствие экранирования, количество витых пар указаны на общей оболочке кабеля.
Установка коннекторов на кабель регламентируется международным стандартом EIA/TIA-568. Он определяет правила и порядок создания внутриквартирных сетей. В зависимости от того, для чего предназначен кабель и какая нужна его пропускная способность, выбирается схема обжимки.

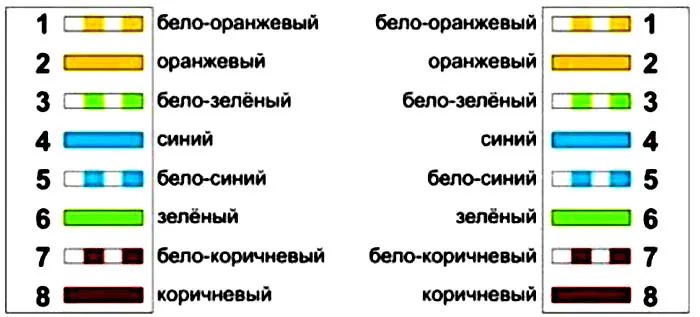

Прямая обжимка 8-проводникового кабеля
Восьмижильный кабель применяется для высокоскоростных каналов связи с пропускной способностью до 1 000 Мбит\с.
Если предполагается соединить компьютер, многофункциональный центр или телевизор с роутером или свитчем, то следует применить «прямую» схему обжимки восьмипроводного кабеля. Схема называется прямой, потому что оба конца кабеля соединяются с вилкой коннектора в одном и том же порядке цвета проводников. Существуют два взаимозаменяемых типа этой схемы – А и В. Первый применяется в США и Европе, второй – в России. Оба абсолютно равноценны. На первую позицию ставится бело-оранжевый провод.
Имеется другой вариант, перекрёстный. Но в настоящее время он применяется очень редко. Он был нужен для соединения двух одинаковых устройств, например двух компьютеров или двух коммутаторов. Сейчас соединение с участием прямого кабеля происходит автоматически.

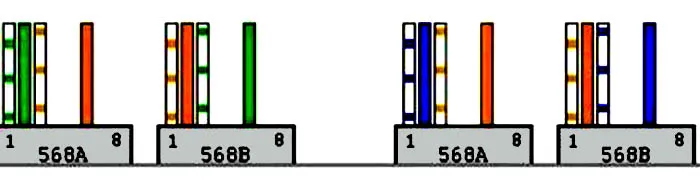

Прямой порядок обжима 4-проводникового кабеля
Для медленных сетей до 100 Мб\с вполне достаточно четырёхжильного кабеля. Его схема обжимки приведена на Рис. 5.

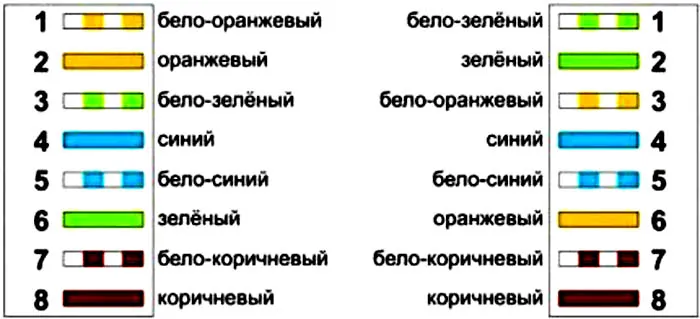

Кросс-линковый порядок обжима 8-проводникового кабеля
Перекрёстный обжим восьмижильного кабеля («кроссовер») для высокоскоростных сетей выполняется по схеме Рис. 6 .
Перекрёстная обжимка 4-проводникового кабеля
Подобная схема применяется только в домашних низкоскоростных сетях при коммутации между собой двух старых компьютеров.
Как выбрать схему обжима проводов
Схема обжимки выбирается с учётом требований к пропускной способности канала связи, расстояния между устройствами и собственного выбора между российским и международным вариантом. Если нужен высокоскоростной канал, то выбирается восьмижильный кабель. Если соединяются разнотипные устройства, то применяется прямой порядок. Если кабель будет прокладываться в квартире или в офисе, то его длина может быть менее 100 м.
Как обжать кабель RJ-45 правильно
Кабель, соединяющий два устройства, называется «патч-корд». Работа начинается с подготовки инструментов и материалов.
Инструменты и материалы

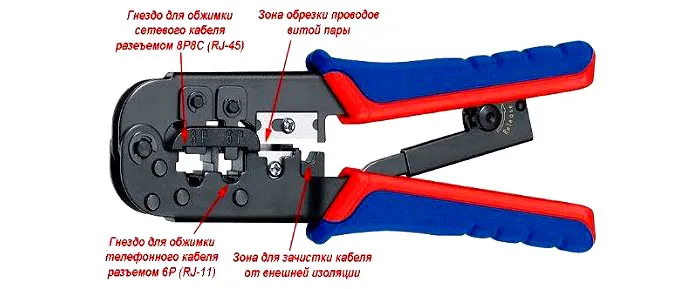

Из инструментов потребуются клещи для обжимки «кримпер», кусачки для удаления изоляции «стриппер», тестер для проверки правильности монтажа, кроссировочный инструмент для заделки изоляции. Основным материалом является сам кабель и коннекторы, которые необходимо обжать.
Пошаговая инструкция по обжиму
Технология обжимки проста, её можно представить в виде последовательности операций:
- Первая операция – отрезание нужной длины заготовки кабеля. Эта операция выполняется кримпером или кусачками.
- Стриппером удаляется наружная изоляция кабеля на длину 2-4 см.
- Раскручиваются все пары, и жилы раскладываются в соответствии с выбранной схемой.
- Выравниваются по длине все выпрямленные проводнички.

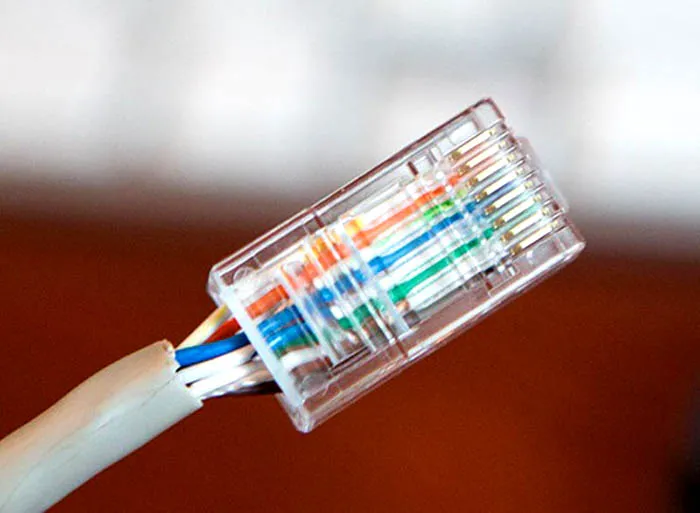

- Концы проводничков вставляются до упора в коннектор.
- Коннектор со вставленными жилками зажимается в нужный разъём кримпера. При сжатии ручек раздаётся щелчок.
- Потягиванием проверяется надёжность крепления.
Тестирование готового патч-корда
Заключительная операция – проверка готового патч-корда на правильность монтажа. Коннекторы кабеля вставляются в разъёмы тестера, и прибор включается. При исправном кабеле огоньки на панели тестера будут загораться попарно зелёным светом.
Особенности обжимки сетевого провода без специальных инструментов
В критической ситуации, когда срочно нужно работать в интернете, а у патч-корда оторвался коннектор, придётся своими руками с помощью подручных средств восстановить сеть. Обжимные клещи в умелых руках заменит шлицевая отвёртка с тонким жалом.
Проводки подготавливаются и вставляются в коннектор в соответствии с цветовой схемой. После этого жалом отвёртки нужно надавить на каждый контакт в коннекторе. Он проткнёт изоляцию жилки, и образуется надёжный контакт.
Заключение
Сетевые возможности вычислительной техники широко используются всеми – от школьников до ветеранов. Сеть обеспечивает возможность узнавать новости из разных точек мира, слушать музыку, смотреть кино, общаться с друзьями, выполнять работу и зарабатывать деньги. Всего и не перечислить. Но главным условием работы сети является наличие правильно смонтированного кабеля.
