Распиновка лан-кабеля: разница между категориями 4 коннекторов rj-45 568a и 568b, а также процесс обжима разъема rj45

Коннектор RJ 45 — применяют в сетевом оборудование как соединительный разъем с сетевыми кабелями. Этот стандарт, известный как Registered Jack, был разработан в 1975 году для стандартизации и упрощения используемых разъемов, предназначенных для подключения конечного оборудования. Акроним RJ расшифровывается как Registered Jack — стандартный тип сетевого интерфейса. Обозначение 8p8c обозначает 8 позиций и 8 контактов. Если актуально, можно включить информацию о «распиновке лан кабеля» в перефразированном тексте.   RJ-р

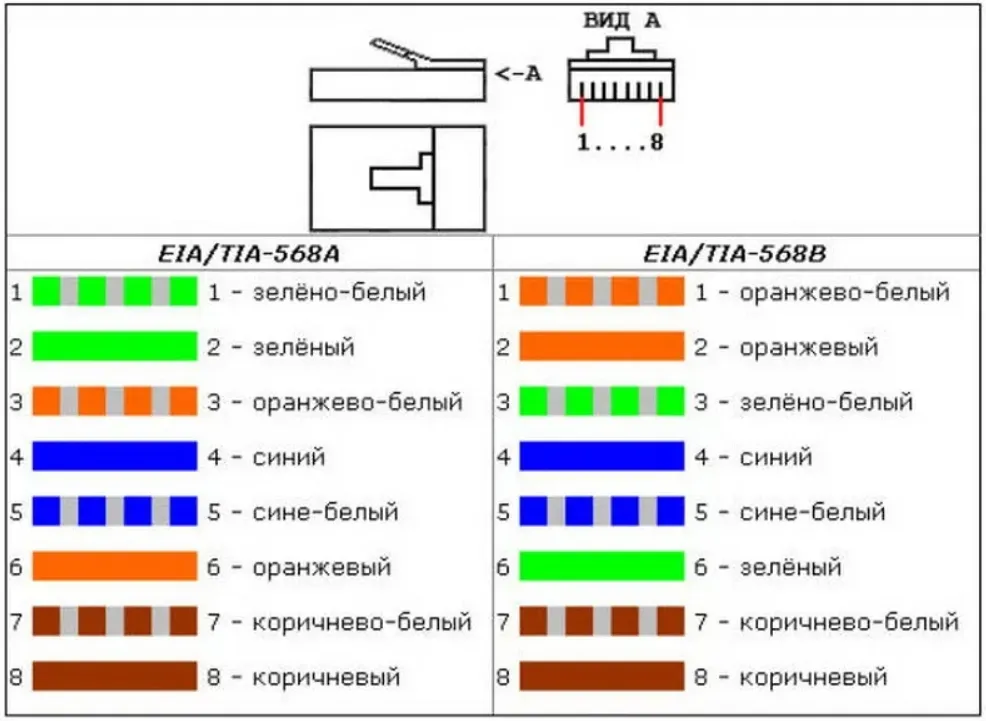

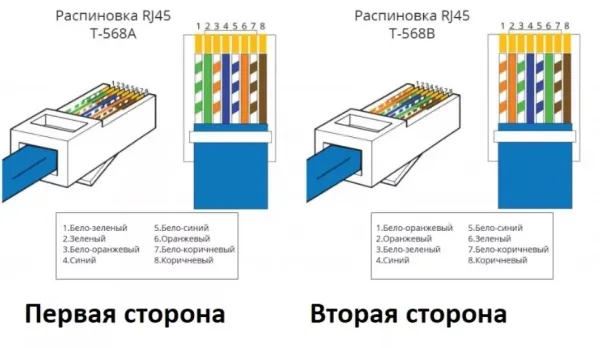

   Схема разводки 568a и 568b В Чем Разница?



TIA/EIA-568-B — это набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.

Эти стандарты наиболее известны по двум таблицам T568A и T568B, которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.

Прямой (английский перевод straight through) кабель

При соединении оконечного оборудования Ethernet (такого как компьютер, сетевой принтер) с коммутационным оборудованием (хаб/коммутатор/маршрутизатор) оба конца кабеля обжимаются одинаково (т. н. прямой кабель). В пункте 6.2.1 стандарта, для горизонтальных соединений первой приведена таблица T568A, а также, как вариант, в случае необходимости разрешается использовать таблицу T568B. Для США федеральный закон (NCS, FTR 1090-1997) допускает коммутацию только по таблице T568A. На практике, при строительстве СКС и производстве патч-кордов, чаще используется таблица T568B (в том числе у некоторых Американских производителей, в частности, у AMP).

Перекрёстный (английский перевод crossover) кабель

Использование прямого кабеля рассчитано на то, что один (и только один) из концов кабеля присоединён к порту коммутатора, и перекрещивание сигнальных линий Rx (приём, англ. receive) и Tx (передача, англ. transmit) выполнено внутри порта. При непосредственном соединении между собой двух экземпляров сетевого оборудования (например, двух компьютеров или двух хабов) необходимо использовать специальный, т. н. перекрёстный, кабель (англ. crossover). У такого кабеля перекрещивание линий Rx и Tx выполняется при обжиме одного из концов кабеля.

Так как таблицы T568A и T568B отличаются друг от друга как раз тем, что в них переставлены местами пары 1-2 и 3-6, для изготовления перекрёстного кабеля для сети 10BASE-T и 100BASE-T достаточно обжать один конец кабеля по одной таблице, а другой конец — по другой.

Следует помнить, что устройства, поддерживающие стандарт 1000BASE-T, передают данные по всем четырём парам кабеля, причём по каждой паре сигнал передаётся сразу в обоих направлениях, и кадры промаркированы особым образом, что исключает неверную их сборку принимающим устройством. Поэтому любой конец кабеля, предназначенного для работы с любыми устройствами 1000BASE-T, будь то коммутаторы или узлы, может быть обжат по любому приведённому стандарту.

Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.


Распиновка RJ45 (схема обжима витой пары rj45)

Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.

Данная функция разработана HP в 1998 году.  Вопрос автооопределения типа кроссировки снят уже многие годы! Если ваше устройство поддерживает 1000BASE-T стандарт то вы можете не беспокоиться о типе подключения.

1000BASE-T
Устройства стандарта 1000BASE-T сами определяют верную раскладку кабеля благодаря технологии Auto-MDIX (её реализация обязательно входит в стандарт 1000BASE-T IEEE 802.3ab стандарта а именно требование Раздела 28D.5 Расширения необходимые для раздела 1000BASE-T. Должен быть согласован источник синхронизации , покольку одна конечная точка должна быть ведущей, а другая конечная точка должна быть ведомой.)

Источник https://www.ieee.org/

С тех пор как подавляющее большинство структурированных кабельных сетей перешло на скорости 1000 Мбит/с (1 Гигабит) разница между схемами разводками проводников в разъемах исчезла.

В Европе и США распространена расшивка о схеме А у нас по схеме B.

В России используется разводка 568B.  У нас монтажники СКС могут смело полагаться, что первый проводник будет оранжево-белый а последний коричневый 658В.

В случае А разводки вы увидите зелено-белый проводник крайним разъемом — TIA 568A.

Можно смело утверждать (2021 год), что ваша схема разводки в странах СНГ — TIA 568B

Статья: дополнена 04 03 2021 года

Сайт: Anbik.ru

Категории коннекторов для кабелей

Разъем коннекторов — 8P8C (8 Position 8 Contact), ошибочно называемый RJ-45 (Registered Jack) — унифицированный разъём, используемый в телекоммуникации. Имеет 8 контактов и фиксато
Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-TX, 1000BASE-T и IEEE 802.3bz, с использованием 4-парных кабелей типа «витая пара». Используется во многих других областях и для построения иных сетей.
Для создания полного соединения с сигнальным кабелем, проводники вводятся в разъём согласно соответствующим стандартам и обжимаются специальным обжимным инструментом (кримпером). При обжиме для сетей Ethernet используются таблицы T568A и T568B.
Разъёмы 8P8C существуют для однопроволочных жил (solid), многопроволочных жил (patch), а также универсальные. Имеют маркировку PLUG-8P8C-x, где x может иметь следующие значения: U — универсальный (многоцелевой), S — однопроволочный, P — многопроволочный. Недопустимо использовать разъём для однопроволочного кабеля совместно с многопроволочным кабелем, и наоборот, — так как это приводит к повреждению жил кабеля.

Источник Wikipedia

В случае вариантов RJ45 8P8C с ключом маркировка имеет вид RJ-49S.

Основное применение сетевого разъема RJ45 — использование как пассивный соединительный элемент структурированной кабельной сети (СКС), термированный ethernet коннектор rj45 с медными проводниками коммутационного шнура rj45. Для придания механической прочности от перегибов мест соединения коннектора RJ45 с витой парой UTP (FTP и другие типы) применяют защитный колпачок

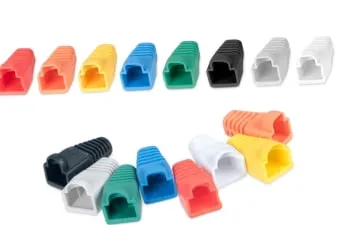

Колпачки (Strain Relief Boots ) коннектора RJ-45

• Для придания механической прочности от перегибов мест соединения коннектора RJ45 с витой парой UTP (FTP и другие типы) применяют защитный колпачок.

•     Увелечение срока эксплуатации коннекторов и обеспечение правильного изгиба кабеля

•     Колпачки изолирующие для коннекторов отличаются по цвету — для «маркировки» линий связи LAN.

•     Диаметр проводника ~ от 1,1 — 8 мм

•     Материал — полипропилен (PRP) термостойкий

•     Защита пластикового хвостового зажима коннектора

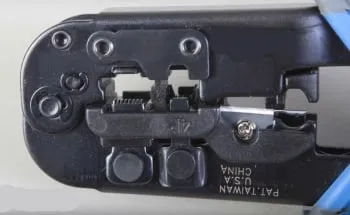

Crimper RJ45(8p8c) — инструмент обжимной

Для обжима металлических клемм коннектора с проводниками витых пар применяют обжимной инструмент Crimper, данное наименование произошло от английского слова crimping — в переводе на русский язык — опрессовка (Обжим).

Статья: дополнена 20 08 2021 года

Сайт: Anbik.ru



Обжим кабеля RJ 45

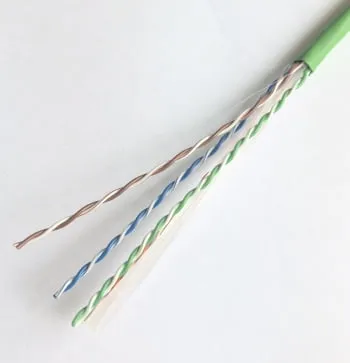

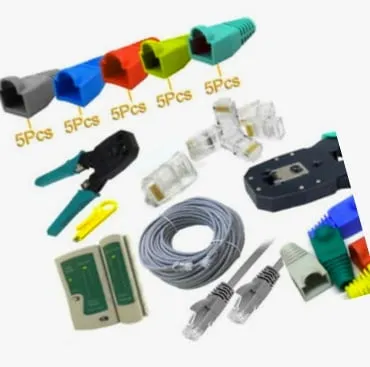

Для обжима витого кабеля вам потребуются следующие материалы и инструменты:

• Витая пара — данный материал как правило применяют кабель витая пара категории 5Е и 6 (UTP -неэкранированный, FTP -экранированный) , желательно применять витой кабель с медной жилой (CU) от известных производителей(Cabeus, Hyperline, Belden и других). Дело в том, что распространенная дешевый витой кабель «омедненный» (CCA — Cooper Clad Aluminium — алюминий плакированная медь) и (CCA — Cooper Coated Aluminum — покрытый медью) с бимметаллическим алюминиевым сердечником не совсем соответствует жестким стандартам ANSI/TIA-568.2-D (дата публикации сентябрь 2018 год)  и ISO 11801 или ISO/IEC 11801 на практике. И значительная разница между CU жилы и CCA будет в стандарте EN 50173 и CELENECEN 50173

• А именно кроме худших АЧХ и ФЧХ  CCA в отличие от CU, что отражается к примеру меньшими расстояними с заданными категориями кабеля.
• CCA кабель в местах крепления с коннекторами (типа RJ45 и RJ11,RJ12, типа Keystone), само соединение расчитанно на контакт с медной жилой (CU) и на практике в зависимости от температуры и времени в данных контактах может произойти разрыв соединение или короткое замыкание!
• Проще говоря — надежный контакт это контакт на основе кабеля с медной жилой CU и менее надежный контакт на основе неоднородного материала с использованием алюминия.
• Как правило бухты (упаковка витой пары сплошным куском с обжатыми на концах разъемами RJ45) идут — 100 метров, 305 м, и 500 метров

Витая пара UTP 4 пары неэкранированная для внутреннегот размещения в помещениях Cabeus UTP-4P-Cat.5e-SOLID-GY

2

• Коннекторы — разъемы (типы RJ45 (8P8C) и телефонный унифицированный штекер RJ11,RJ12 (6P2C/6P4C/6P6C)) для интернет кабеля (витая пара кабель) и телефонные кабели (ТРП — телефонный распределительный кабель на 2 и 4 провода)
• Типы коннекторов — прописаны ниже в статье «Типы коннекторов RJ-45«

• Колпачки для разъема RJ45 и RJ12/RJ12 — как пластиковый кожух для защиты коннекторов и перегибов кабеля

• Колпачки для коннекторов  —  прописаны выше в статье «Колпачки (Strain Relief Boots ) коннектора RJ-45«

• Обжимной инструмент — механические приспособления для термирования коннекторов с кабелем. В данной статье рассматривается классический вариант обжима разъемов монтажниками СКС , без применения отверток, ножей и других подручных средств.
• Инструменты для обжимки коннекторов — прописаны выше в статье «Crimper RJ45(8p8c) — инструмент обжимной«

• Инструмент для зачистки и разделки витой пары — так же называем стриппер для обрезки кромок внешней оплетки витой пары и изоляции пороводников используют специальный инструмент.

• Съёмник изоляции, или стриппер (англ. wire stripper) — электромонтажный инструмент, предназначенный для удаления изоляции с концов проводов или разделки кабеля при электромонтажных работах.

Источник Wikipedia

• В отличие от подручных средств таких как нож канцелярский и бокорезы специализированные инструменты позволяют предельно аккуратно надрезать внешнюю изоляцию

Инструмент для зачистки кабеля и обрезки Cabeus HT-318

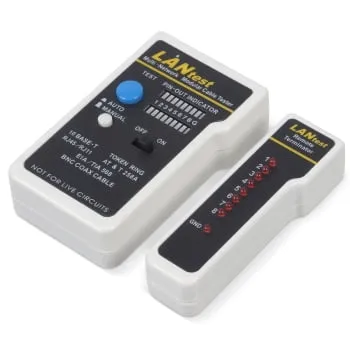

•  Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии. Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.

Источник Wikipedia

•  После обжимки кабеля RJ45 с коннектором требуется протестировать соединение. Как вариант для большинства работ вполне достаточно недорогих тестовых приборов кабельных для диагностики линий к пример ниже указанную модель от известного производителя Cabeus.

Cabeus CT-BNC-RJ45 Тестер для витой пары

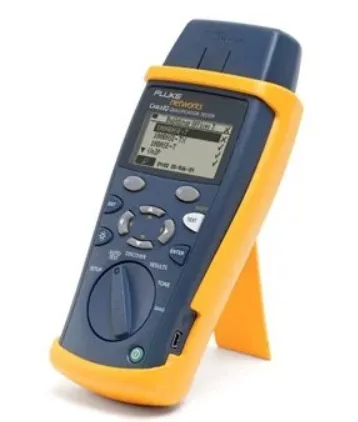

• Признанным лидером в мире диагностики СКС структурированных кабельных сетей является компания Fluke Corporation. Их методы и стандарты тестирования стали нарицательными в России, под название «Флюк тест » Fluke test.

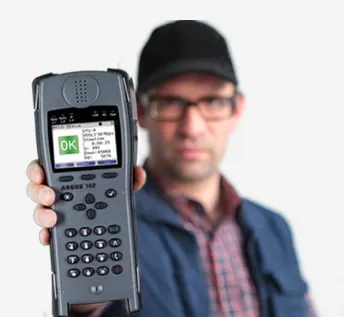

• Несомненно данные измерительные приборы являются необходимым тестовым прибором профессионала в работе с СКС .

CableIQ™ Qualification Tester

Статья: дополнена 08 09 2021 года

Сайт: Anbik.ru

 Этапы обжима кабеля RJ45

        Подготавливаем рабочее место для обжима коннектора  и нам потребуется:

• Кусок (отрезок) витой кабель с медной жилой, обычно это UTP cat 5E — 1 отрезок.
• Коннекторы разъем розетки RJ45 — которые обычно идут по 100 шт (нам нужно 2 штуки )в пачке к примеру недорогой Коннектор RJ-45 cat 5e — его достаточно для большинства стандартных задач в построение СКС.
• Колпачки — изолирующий кожух (2 штуки) обычные к примеру  Cabeus 8P8C — более чем достаточно для 99% задач.
• Crimper — рабочий вариант к примеру модель Cabeus HT-L2182R ( 1 штука ).
• Стриппер — к примеру неплохая модель Cabeus HT-S501B .
• Lan тестер витой пары — как написано выше к пример стандартный Cabeus CT-BNC-RJ45 Тестер для витой пары
• Выбираем схему обжима  — как сказано выше выбираем в странах СНГ схему EIA/TIA-568, применяем прямой способ обжима.
• Удобно распологаем материалы так, чтобы «все было под рукой»

2    Подготавливаем жилы медного кабеля для обжима в в разъем RJ45

• Отрезаем кусок кабеля UTP ( обычно шнур патч корд это от 0,15 см до 5 метров) и зачищаем стриппером внешнюю оплетку примерно на 5 см ( 1,5 длинны коннектора)

  Источник Wikipedia о регламентированных длинах коммутационного шнура

Может быть любых типов, но не размеров, по стандарту ANSI EIA TIA 568B.1 не должен превышать 5 м длины, за исключением расширения TSB-75

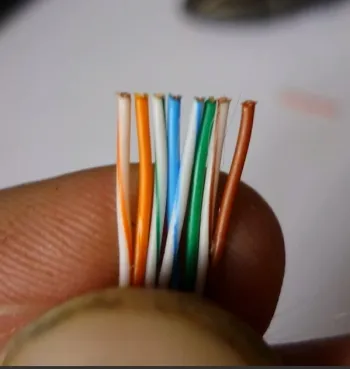

• Раскручиваем 4 попарные цветные жилы по одной в линию так чтобы максимально выровнять концы жил

• Распределяем проводники жил по цветам по схеме TIA/EIA-568-B  (ethernet распиновка rj45 8 жил — называемая в обиходе)

Таблица — схема жил по стандарту EIA/TIA-568B (straight throughс обоих сторон -прямой кабель)

1 контакт	Оранжево-белый (Orange/White)
2 контакт	Оранжевый (Orange)
3 контакт	Зелено-белый (Green/White)
4 контакт	Синий (Blue)
5 контакт	Сине-белый (Blue/White)
6 контакт	Зеленый (Green)
7 контакт	Коричнево-белый (Brown/White)
8 контакт	Коричневый (Brown)



• Незабываем одеть колпачок коннектора на витой кабель!

3    Обжимаем коннектор RJ-45 8P8C

• Выровнив по цветам проводники держим в левой руке (далее для правшей удобнее в правой руке) коннектор так, чтобы защелка была снизу и бело-оранжевый «жб» распологался слева от вас.
• Начинаем вводить жилы в пазы корпуса коннектора до упора. Вы должны ориентироваться на то чтобы максимально на одной линии были жилы внутри разъема.
• И так жилы внутри — и в левой руке у вас данная сборка

• Берем rj 45 инструмент и устанавливаем данную сборку в боковой ложемент 8P8C (бывают кримперы с 2 ложементами под rj45 и rj12/rj11 меньше размерами)

• До упора вставляем сборку и зажимаем ручками кримпера до характерного щелчка  (не стоит бояться данная технология отработана 10 — летиями)



• Повторяем данную процедуру и со 2 концом кабеля
• Одетые заранее на витую пару колпачки аккуратно надеваем до упора на коннекторы
• В итоге у вас получился патч-корд Rj45 правильно имеющий наименование коммутационный шнур

4      Диагностика витой пары кабельным тестером

• Для диагностики изготовленного методом обжима патч-корд RJ45 применяют приборы теста сети и проще говоря LAN тестер

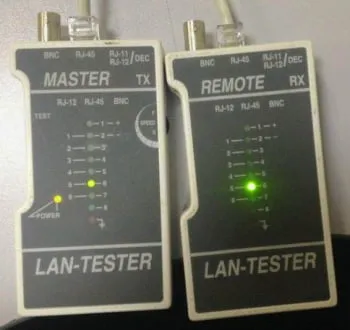

• Обычно Lan тестер имеет 2 модуля один передающий сигнал (Master, TX)и второй принимающий ведомый (Remote, RX )сигнал
• Подключаем штекеры RJ45 коммутационного шнура один в передающий модуль ,а второй в принимающий тестера кабеля
• Включаем тестер (обычный имеет светодиодную индикацию 8 линий (8P8C) )
• Светодиоды начинают излучать зеленым цветом и перемещаться последовательно от 1 до 8 канала — ОК (Passed) и проверка земли.

• На одном или более каналов диагностируется отличный от зеленой индикации цвет либо цвета нет! Обычно оранжевый! — есть проблема на данной линии
• Показания считываются с пассивного блока. Если при 568B с обоих концов вы не видите последовательной индикации на обоих блоках это говорит о том, что у вас неверно кроссированны жилы.
• В случае проблемы попробуйте переключить заново патч корд в тестер и если проблема осталась то отключаем тестер
• Внимательно осматриваем места сопряжения жил с разъемами коннектора и необнаружив явных проблем берем кримпер и обжимаем повторно разъемы RJ45
• Тестируем заново патч корд — ОК
• В случае если обжим разъема не привел к решению. проблемы в 99% случаях рекомендуется обрезать в местах крепеления разъемы и повторить обжатия «переобжать» коннекторов
• Тестируем патч-корд UTP (патч корд RJ45 RJ45 — с обеих сторон обжат коннектор разъемом rj-45 ) — ОК

Статья: дополнена 10 09 2021 года

Сайт: Anbik.ru

  Типы коннекторов RJ-45

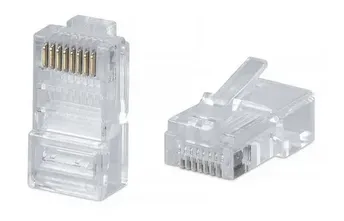

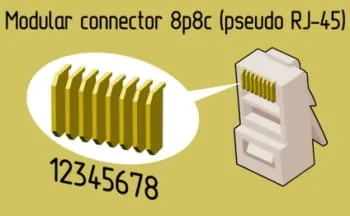

Разъем RJ-45 8P8C — представляет из себя электротехнический соединительный конструктив который по сути имеет 2 соединения, одно неразъемное это соединение ножей с кабелем и второе разъемное соеденинее самого штекера с сетевевым, телекоммуникационным устройством ( розетка RJ-45, патч-панели, модули keystone, проходные адаптеры rj-45,  порты коммутаторов (свичей) и любые активные и пассивные устройства имеющие сетевые порты входа/выхода ethernet RJ45 8P8C)

• Конструктивно состоит из 8 ножей (материал: бронза, медь, фосфорно-бронзовая, никеливая, медно-алюминевая и другие) с золотым напылением 3 мкм  и 8 фиксаторами с золотым напылением (для уменьшения сопротивления (R) улучшая пропускную способность и уменьшая нагрев в местах контакта и увелечения срока службы).
• В зависимости от характеристик ламелей и конструкции корпуса достигается улучшение частотных характеристик и помехоустойчивости мест соединений разъема с кабелем коннекторы разделяют на категории скорости (от Cat 3 до Cat 7 )
• Само понятие электрического соединение (разъем) — (Источник Wikipedia) — в электротехнике является важнейшим параметром цепи сети отказоустойчивости и наработки на отказ (MTBF — Mean time beetween failures) и определяется российским ГОСТ 27.002-89   Источник Wikipedia

Принимая тот факт что под джек разъемом RJ45 «эрджи 45 — звучит на русском языке» мы подразумеваем пластиковый неэкранированный или экранированный коннектор RJ45 8P8C так же идет отличие по типу используемого кабеля.

• Для одножильных (SOLID- 2 prong blade) кабелей
• Для многожильных (PATCH) кабелей
• Универсальные (3-prong blade)- контакты(ножи разъема) подходят и к многожильным и одножильным
• RJ45 male — в переводе с английского языка жаргонное название «папа» так как коннекторы вставляются в порты RJ45 или RJ11/12 (female — женщина)

Статья: дополнена 13 09 2021 года

Сайт: Anbik.ru



 Маркировка коннекторов стандарта RJ45/RJ11

Расшифруем маркировку на примере Cabeus 8P8C-C6:

1. Cabeus (страна производитель Китай)- известный производитель телекоммуникационных изделий в России
2. Разъем 8P8C — так называемый RJ45 — 8 позиций 8 контактов — основной штекер применяемы в организации ЛВС (локально вычислительных сетях)
3. С6 — cat.6

В описание к карточкам товара всегда можнонайти полную информацию. Следует запомнить что RJ45 примерно на половину больше чем RJ11/RJ12 (6P2C/6P4C/6P6C)телефонных коннекторов. Возможно установить в порт RJ45 телефонный коннектор но не будет контакта с крайними контактами.

Раздел 47 CFR Часть 68

Раздел 47 CFR Часть 68 — это раздел Свода федеральных нормативных актов США, который регулирует прямое электрическое соединение телекоммуникационного оборудования и проводки в помещении клиента с коммутируемой телефонной сетью общего пользования , некоторыми услугами частных линий и подключением частных телефонных станций ( PBX) к определенным телекоммуникационным интерфейсам.

Источник wikipedia

RJ45 — описывает стандарт проводки, в котором используется разъем 8P8C , определенный в части 68 правил FCC (47 CFR, часть 68), регулирующих прямое подключение оконечного оборудования (TE) к коммутируемой телефонной сети общего пользования (PSTN).

TIA-568 стандарт для 8 жильного кабеля

TIA-568 — это набор телекоммуникационных стандартов от Ассоциации телекоммуникационной индустрии (TIA). Стандарты T568A и T568B представляют собой назначение пар контактов для восьмижильного кабеля 100-омной симметричной витой пары с модульными разъемами 8P8C (8-контактный, 8-контактный) .

TIA-568-C.2 стандарт общий стандарт систем и компонентов оптоволокна, витой пары и коаксиального кабеля.

• В общем говоря, 568A и B — это спецификации оконечной нагрузки а 568C.2 охватывает системы / компоненты, топологию и спецификации среды передачи, а также тестирование оптоволокна, витой пары и коаксиального кабеля.
• Стандарты TIA 568A и 568B определяют порядок проводов, чтобы обеспечить надлежащую сетевую связь.
• TIA-568-C.2 «Телекоммуникационные кабели и компоненты на основе сбалансированной витой пары» был разработан Подкомитетом TIA TR-42.7 по медным кабелям и опубликован в августе 2011 года.

 Какая разница между вилкой RJ45 для CAT-5 и CAT-5E

Физических различий между данными категорииями нет. Для экранированных разъемов применяют металлические накладки в корпусе.

Разница заключается в скорости ( до 100/с и 1000 Мбит/с )передачи данных которая различается увеличенным трактом промежуточной частоты пропускания сигнала до 100 Mhz.

Следует обратить внимание что на конец 2021 года стандарт Category 5 считается морально устаревшим и следует обращать внимание на улучшенную Category 5 Enhanced  (обнародован в 1999 году)

Разница расположения 8 жил в разъемах 8P8C в коннекторах RJ45 Cat.5,5e и CAT.67

В джеках 8p8c cat 5 и cat.5e  8 жил расположены ровно горизонтально.

 В джеках  cat 6, cat 6A, cat6eи cat.7  витой пары 8 жилы  расположены ровно зигзагообразно.



 Кроме того для удобства укладки многожильного кабеля в комплеке идет пластиковая вставка

Категории коннекторов RJ-45

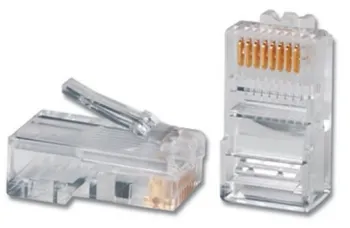

• Коннектор RJ-45 cat 5e – наиболее распространенный тип коннекторов ,передает информацию по 2 парам со скоростью 100 Мбит в секунду.
• При передачи по 4 парам скорость составляет 1000 Мбит в секунду, частота сигнала передачи данных 125 Мгц Класс D.
• Диаметр проводника: 24-26 AWG (0,51-0,40 мм)
• Диамер проводников по изоляции: до 1,05 мм
• Применяется для многожильных и одножильных кабелей
• Материал корпуса: прозрачный поликорбонат (или ABS пластик), соответствие UL 94V-2
• Температура эксплуатации: -30…+75 С
• Недорогая цена, поставляется в упаковках по 100 штук. Обычный «расходник у монтажников слаботочных сетей»
• Рекомендуется: применять вместе с защитным колпачком
• Цвет: прозрачный (для удобства монтажа и диагностики)
• Степень защиты: IP20
• Габаритные размеры
• Вес : ~ 2 грамма штука ( поставляется упаковками по 100 шт (Вес: ~ 0,2 кг))

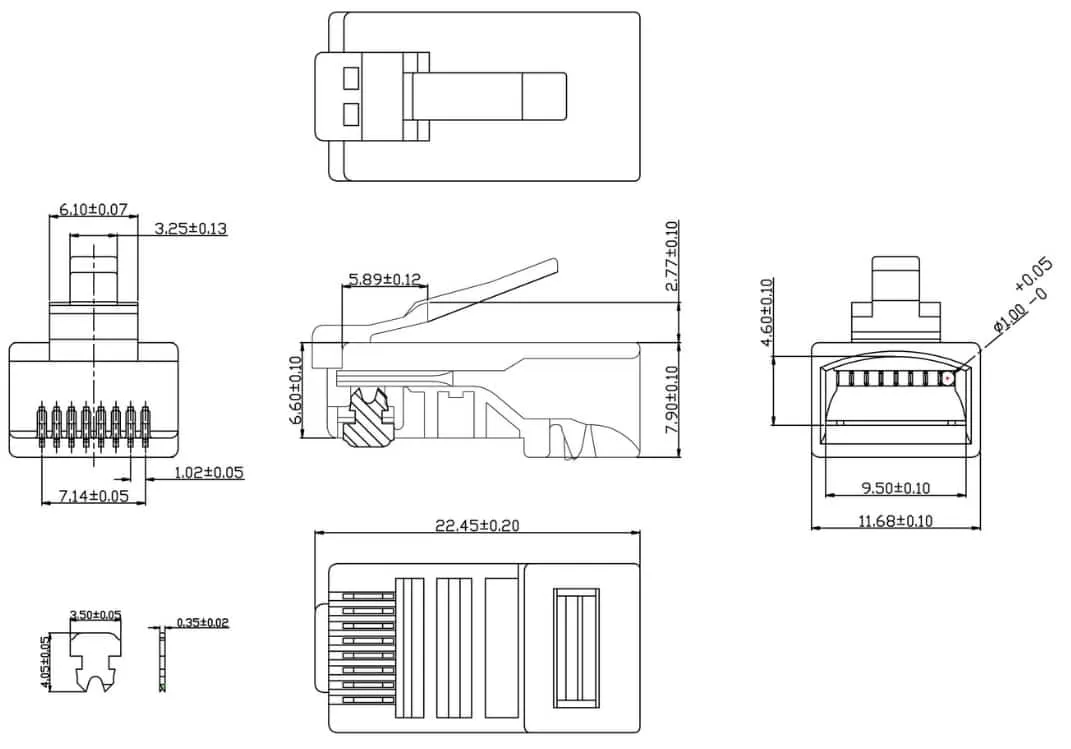

Чертеж Наиболее распространенная модель — Коннектор RJ-45 Cabeus 8P8C

Данный разъем получил наибольшее распространение  на текущий момент 27.01.2021 год.

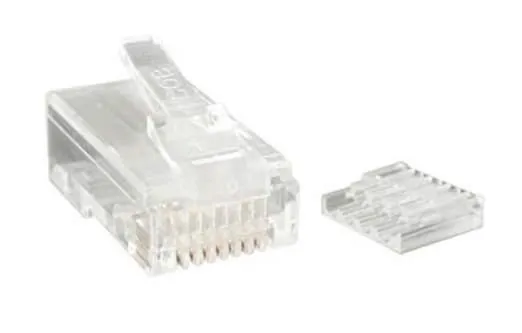

• Коннекторы RJ-45 cat 6 — передает информацию со скоростью до 1 Гбит в секунду Fast Ethernet или Gigabit Ethernet , частота сигнала 250 Мгц Класс E.

Данный тип подходит в ЛВС, где требуется запас мощности на ближайшие годы на текущий момент 2021 год.

• Коннектора RJ-45 cat 6a — передает информацию со скоростью до 10 Гбит(до 55 метров) в секунду Fast Ethernet или Gigabit Ethernet, частота сигнала передачи данных 500 Мгц Класс Ea.

Данный стандарт утвержден в 2008 году в феврале месяце и только спустя 10 лет можно сказать , что он начал получать распространение в ЛВС (локально вычислительных сетях).

Эти разъемы применяют где требуется повышенные требования к передачи данных в ЦОД. Для домашнего использования  избыточен но совместим на начало 2021 года.

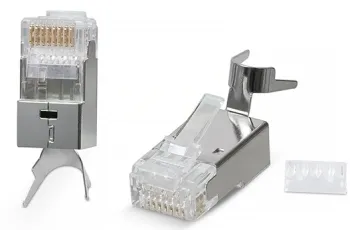

•  Коннектор RJ45-cat 7 — передача до 10 Гбит в секунду, тип разъема Non-RJ45 , частота 600 Мгц, используется строго экранированный разъем и витой экранированный (FTP, STFP,SSTP) кабель. Частота проходящего несущего сигнала составляет порядка 600-700 Мгц Класс F. Данный стандарт был утвержден стандартом ISO/IEC 11801 (International organization for Standardization) витые пары данного стандарта имеют экран каждой пары и общий экран и применяемый кабель с коннектором 7 категории это SFTP (S/FTP) Screened Shielded Pair.

Данный тип используется в ЦОД и учреждениях где требуется максимальная скорость передачи данных в 2021 года.

• Коннектор RJ45 CAT 8.1 — В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).

Источник: wikipedia

• Стандарт 40 Gigabit Ethernet (40GBASE-Т)

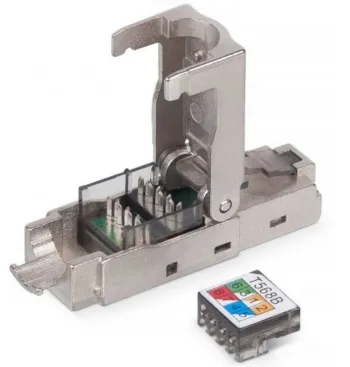

• Самозажимные и с помощью инструментов

Он подразумевает передачу данных стандарта физических уровней PHY, полнодуплексный режим работы по  оптическому волокну и по медному кабелю, в данном случае речь идет о стандарте 40GBASE-CR4 (40 — гагабитный Ethernet)

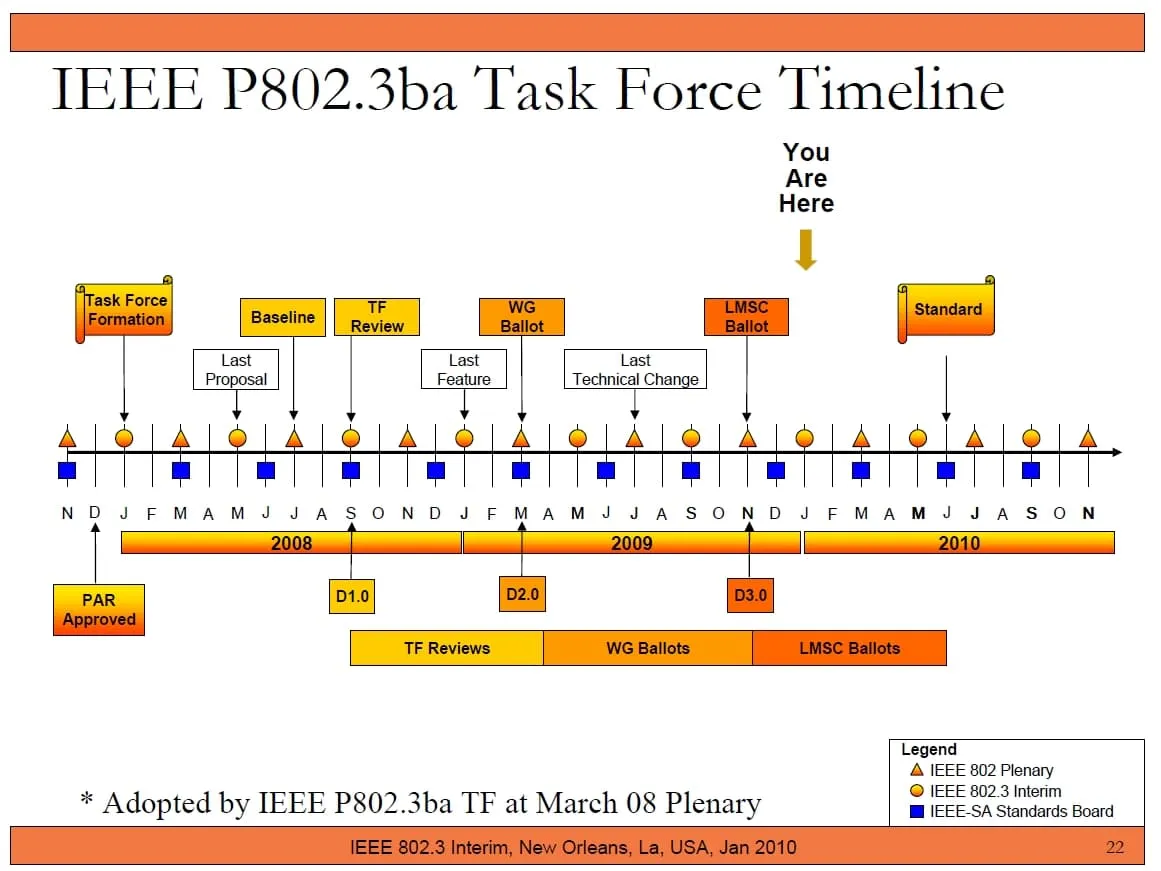

  IEEE P802.3ba Intrerim, New Orleans, La, USA, Jan 2010

*Adopted by IEEE P8-02.3ba TF at March 08 Plenary



Статья: дополнена 27 09 2021 года

Сайт: Anbik.ru

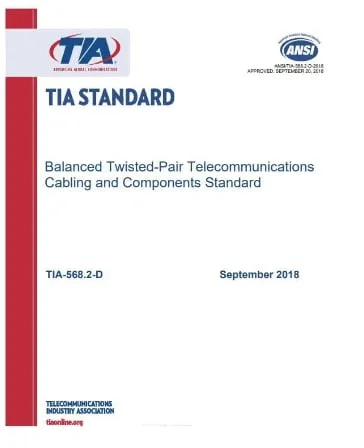

Стандарт ANSI/TIA 568.2-D отличие от TIA-568-C.2

Стандарт ANSI / TIA-568.2-D гарантирует совместимость и функциональную совместимость продуктов разных производителей, что необходимо для бесперебойной работы сетей. Поэтому важно выяснить, какие существенные изменения внесены в новый стандарт.

Последний стандарт TIA для симметричных кабельных систем с витой парой — TIA 568.2-D (новая редакция по медным кабелям и компонентам кабельных систем) — был утвержден для публикации на заседании TR-42.7 12 июня 2018 г. Он заменил TIA-568-C.2.

Самые большие изменения в новом стандарте кабелей для витой пары включают добавление модульных оконечных линий связи (MPTL) и патч-кордов калибра 28 AWG, а также перенос категории 8 в основной документ и ссылки на TSB 184A для руководства по удаленному питанию, например несимметрия сопротивления между парами для четырехпарного PoE.

1. MTPL (Modular plug terminated link) — это конфигурация, в которой горизонтальный участок кабеля, заканчивающийся на одном конце  штекером RJ-45  непосредственно к устройству. В настоящее время он официально признан вариантом для подключения устройств, где нецелесообразно или небезопасно использовать розетку и шнур оборудования (например, точки доступа Wi-Fi и камеры видеонаблюдения).

           568.2-D также описывает, как тестировать MPTL с помощью адаптера постоянного соединения на ближнем конце и одного адаптера патч-корда на дальнем конце.

1. Патч-корды 28 AWG — которые стали популярными на участках с высокой плотностью коммутации из-за их меньшего диаметра, который помогает уменьшить скопление, улучшает воздушный поток и позволяет уменьшить радиус изгиба, теперь также признаны в нормативном приложении к TIA-568.2-D. В то время как стандарты TIA на кабели витой пары в прошлом признавали только проводники сечением от 24 до 26 AWG для патч-кордов, теперь TIA утвердил  патч-корды калибром 28 AWG.

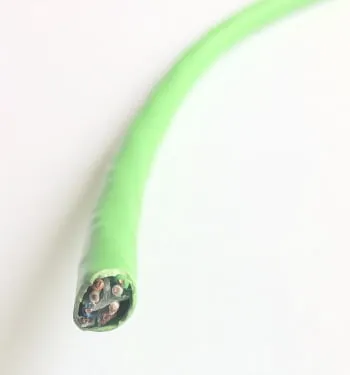

2. Кабели категории 8, которые ранее были утверждены в стандарте TIA-568-C.2-1, опубликованном в ноябре 2016 года, теперь интегрированы в основной стандарт 568.2-D. CAT8. поддерживает полосу пропускания до 2000 Мгц. Скорость этого кабеля Ethernet может достигать 25/40 Гбит/с при максимальной длине канала 30 м. Это самый быстрый медный кабель Ethernet (2021 год.), который не предназначен для офисной среды, но подходит для подключения оборудования в центрах обработки данных (ЦОД), например для подключения сервера к коммутатору.

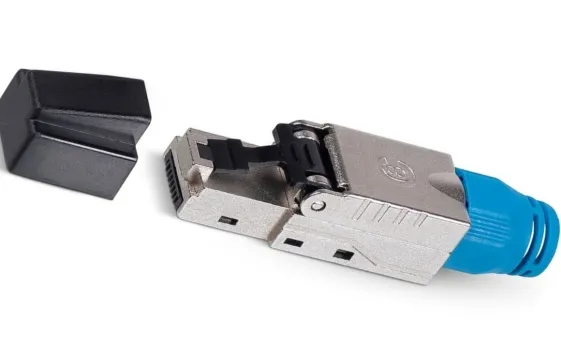

3. Утверждена прямая оконцовка линий разъемами. В стандарте ANSI/TIA-568-C.2 горизонтальный кабель подключают к оборудованию через розетку и коммутационный шнур (патч-корд). В новом стандарте ANSI/TIA-568-C.2  в определённых ситуациях возможно подключать напрямую без розеток. Кабель с 2 сторон оконцевывается специальными разъёмами и подключается к сетевому оборудованию сразу от патч-панели.

4. TIA-568.2-D также включает рекомендации по поддержке подачи питания по кабелям POE с симметричной витой парой. Это дает рекомендации для кабелей витой пары, которые будут поддерживать питание постоянного тока, особенно в ответ на предстоящий стандарт IEEE 802.3bt.

5. Добавлены методики лабораторных испытаний, включая методы для кабелей категории 8 и компонентов до 2 ГГц, а также использование безбалунных испытательных приспособлений.

Важно с при использование нового утвержденного калибра 28 AWG длина канала немного уменьшается от максимальной ранее длины 100 метров (пример 10 метровый шнур коммутационный калибра 28 AWG требуется применять с горизонтальным кабелем длиной 82.5 метра для канала 92,5 м).

Стандарт ANSI / TIA-568.2-D-1

«Дополнение 1, Требования к балуну* для тестирования категории 8», опубликованное в апреле 2019 года, и содержит текст модификации к TIA-568.1-D, чтобы указать характеристики симметричных трансформаторов, используемых для измерения кабелей и компонентов категории 8. параметры передачи.

Балунные трансформаторы обычно используются для преобразования несимметричных измерительных возможностей анализатора цепей в симметричные клеммы кабельного интерфейса в лабораторных условиях тестирования.

*Балун (Balun) — изделие преобразуещее несбалансированный видеосигнал в сбалансированный передающейся вместо коаксиального кабеля по витому кабелю.

Источник ANSI / TIA-568.2-D-1

Статья: дополнена 13 12 2021 года

Сайт: Anbik.ru

Компания сетевого оборудования АНБИК предлагает наилучшие цены на продукцию Cabeus

• Поставляем коннекторы rj 45 по оптовым и розничным  ценам. Особенно вам понравятся наши хорошие цены на продукт Бренда Cabeus.

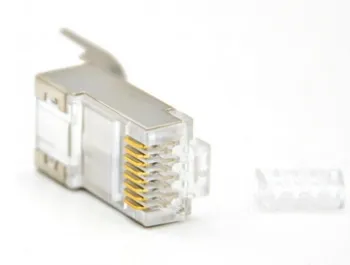

• Большое распространение получил коннектор rj-45 экранированный — имеющий дополнительный металлический кожух для улучшения помехозащищенности сигнала передающегося по витой паре , так и неэкранированные разъемы которые как правило используют в ЛВС до 100 Мбит/с где не требуется повышенная помехозащищенность сигнала идущего по витому кабелю UTP.
• RJ45 коннектор — для удобства эксплуатации имеют обратную совместимость, последующая категория RJ45 CAT поддерживает подключение предыдущих версий.
• Все коннектора RJ-45 — от производителя Cabeus имеют гарантию качества 5 лет с момента начала эксплуатации продукта.

Как выполнить прокладку кабеля в земле?

Прокладка кабеля в земле — это процесс установки кабеля в земле для передачи электрической энергии или передачи данных между двумя точками. Чтобы выполнить прокладку кабеля в земле, нужно выполнить следующие шаги:

1. Определите требуемый тип кабеля и количество необходимых метров. Убедитесь, что выбранный кабель соответствует необходимым техническим характеристикам, например, току, напряжению и сопротивлению.

2. Определите требования к глубине заложения кабеля. Глубина заложения зависит от типа кабеля, климатических условий и прочих факторов.

3. На месте, где вы собираетесь прокладывать кабель, с помощью металлоискателя убедитесь, что в земле нет подземных коммуникаций (водопровод, газопровод, телефонный кабель и т.д.).

4. Расчистите участок земли, на котором вы собираетесь прокладывать кабель. Убедитесь, что поверхность ровная и отсутствуют острые предметы, которые могут повредить кабель.

5. В случае, если заложение кабеля происходит на значительную глубину, необходимо сделать траншею. Глубина траншеи должна соответствовать требованиям безопасности и зависит от типа кабеля.

6. При необходимости сделайте грунтовую подготовку, например, установите грунтовые подушки и/или наполните траншею песком.

7. Поместите кабель в траншею или канаву таким образом, чтобы он не был перенапряжен или перекручен. Кабель должен лежать на грунте вдоль дна траншеи или быть закрытым слоем грунта.

8. Заполните траншею грунтом до уровня поверхности. Убедитесь, что кабель закрыт слоем грунта и не выступает над поверхностью.

9. При необходимости установите маркеры, которые будут указывать на местоположение кабеля. Это может быть полезно в случае, если понадобится произвести ремонт или замену кабеля в будущем.

10. Проверьте качество прокладки кабеля, убедившись, что он не

Шаг 4: Установите маркеры

После определения местоположения кабеля на участке земли, следующим шагом является установка маркеров. Они помогут вам сохранить точность местоположения кабеля во время процесса прокладки.

Для установки маркеров вы можете использовать специальные флажки или просто палки, которые закрепляются в земле. Расставьте маркеры вдоль маршрута кабеля с интервалом в несколько метров.

Шаг 5: Подготовьте землю

Перед прокладкой кабеля необходимо подготовить землю. Если вы знаете, что на участке могут быть камни или корни деревьев, вы должны удалить их, чтобы не повредить кабель во время прокладки.

Также необходимо выровнять поверхность участка, чтобы избежать прогибов и неровностей, которые могут привести к повреждению кабеля.

Шаг 6: Проложите кабель в земле

Теперь, когда участок подготовлен, можно приступить к прокладке кабеля. Кабель необходимо положить в заранее подготовленную траншею на глубину не менее 50 см. Если кабель будет расположен на глубине менее 50 см, он может повредиться при проходе тяжелой техники или при сильных заморозках.

Шаг 7: Закопайте кабель и установите крышку

После того, как кабель проложен в траншею, его необходимо закопать и установить крышку. Крышка защитит кабель от повреждений, таких как высокое давление земли или воздействие тяжелой техники. Крышка также поможет вам в дальнейшем легко найти местоположение кабеля, если это потребуется.

Шаг 8: Проверьте качество сигнала

После прокладки кабеля в земле, необходимо проверить его качество сигнала. Это можно сделать с помощью специального тестера, который определит, насколько хорошо передается сигнал по кабелю.

Теперь вы знаете, как выполнить прокладку кабеля в земле. Этот процесс требует тщательной подготовки и соблюдения определенных правил и инструкций, но

Когда заземление здания производится через грунт, то проводник должен быть закреплен в земле на глубине не менее 0,5 м и быть обнаженным на поверхности на 0,1-0,3 м для соединения с системой заземления здания.

Прокладка заземляющего провода в земле выполняется на глубину, определяемую климатическими условиями и грунтовыми водами. В местах прохода заземляющего провода под дорогами и трамвайными путями прокладку производят в трубах, каналах или кабельных каналах. Все соединения заземляющего провода выполняются при помощи сварки, при этом стыки должны быть качественно очищены и обезжирены, чтобы обеспечить хороший контакт и малое сопротивление.

Видео. Как обжать витую пару (8 жил, 4 жилы) и как одним кабелем сделать сеть для двух ПК без свитча
