Как обжать витую пару 8 жил без инструментов – распиновка и цветовая схема

Если нет под рукой специального инструмента для обжатия, такого как кримпер, который используется для обжима 8-жильной витой пары и разъема RJ-45, это не является проблемой. Для соединения витой пары можно воспользоваться обычной отвёрткой, а для подготовки проводов к обжатию — острым строительным ножом.

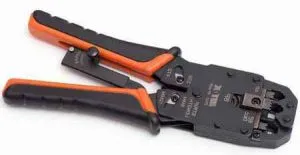

Кримпер для обжима — инструмент не дешёвый. Поэтому покупать его нет смысла, если необходимо будет, раз или два в жизни обжать витую пару. Однако приведённый совет в этой статье samelektrikinfo.ru поможет без труда проделать эту работу самыми обычными инструментами электрика.

Как обжать витую пару без клещей

Для того, чтобы обжать витую пару без кримпера понадобятся:

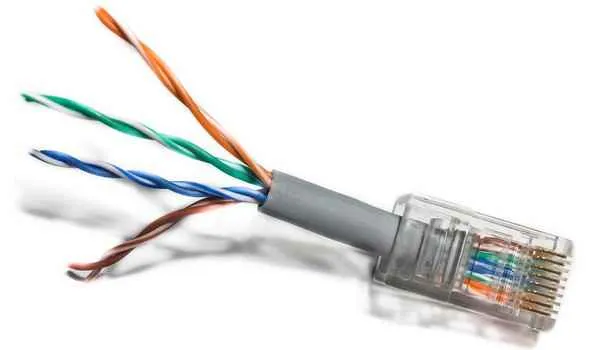

• Кабель витая пара;
• Коннекторы RJ-45 для подключения;
• Плоская отвёртка;
• Острый нож;
• Кусачки или пассатижи, чтобы можно было подровнять жилы витой пары.

Порядок обжатия витой пары отверткой такой:

Сначала нужно зачистить провода витой пары и снять с них внешнюю изоляцию. Зачищать провода нужно где-то на 2 см, не более того. При снятии изоляции с проводов очень важно не повредить жилы, которые окажутся в результате этого ломкими и работу по их зачистке придётся переделывать.

После того, как провода зачищены, их нужно расставить по цвету. Существует несколько схем подключения витой пары. Все фото на данный счёт вы сможете увидеть ниже, в этой же статье. Провода нужно выставить таким образом, чтобы они не переплетались друг с другом.

Затем нужно будет аккуратно подрезать провода кусачками, оставив концы примерно 1 сантиметр от внешней изоляции. После этого, не снимая изоляции с жил, провода вставляются по выбранной схеме в RJ-45 коннектор, как на картинках.

Важно! Провода должны зайти в коннектор до упора. После установки нужно проверить все ли правильно, после чего в ход идёт плоская отвёртка. Используя отвёртку с тонким жалом, нужно с силой придавить каждый контакт. Смысл вдавливания в том, чтобы контакт пробил изоляцию жилы.

После того как обжат каждый контакт, остаётся защёлкнуть фиксатор кабеля. Сделать это можно также при помощи отвёртки. Для этих целей необходимо вдавить фиксатор внутрь и прижать тем самым внешнюю изоляцию кабеля.

Схемы обжима сетевого кабеля LAN

Существует две основные схемы обжима витой пары, о чем уже говорилось выше в данной статье. Если нужен LAN кабель для того, чтобы подключить компьютер, ноутбук или роутера, то используется прямой обжим витой пары.

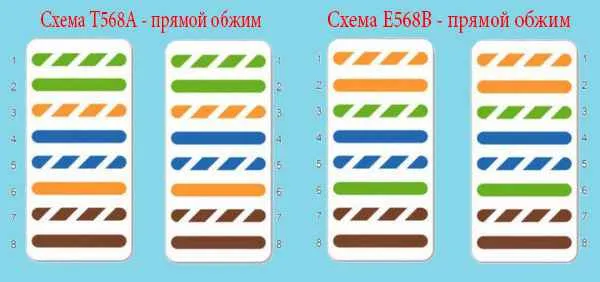

Схема прямого обжима коннектора RJ-45 выглядит так:

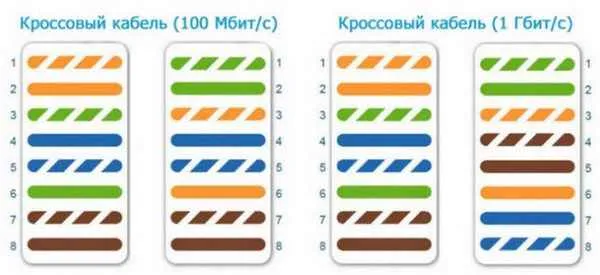

Кроссовый обжим витой пары или как его ещё часто называют «перекрёстный» используется для того, чтобы напрямую, без роутера подключить два компьютера в одну домашнюю сеть.

Определиться с тем, по какой схеме обжимать витую пару не сложно, достаточно лишь взглянуть на фото.

Сетевой кабель не работает — что делать?

Если обжатый отвёрткой сетевой кабель с RJ-45 коннектором не работает, то, попробуйте выполнить следующие действия:

• Подключите посредством обжатого кабеля другие устройства. Если есть возможность, то проверьте их работу при помощи заведомо рабочего LAN кабеля;
• Ещё раз убедитесь в том, что жилы витой пары заправлены в коннектор правильно, по выбранной выше схеме;
• Проверьте надёжность контактов.

Очень часто бывает так, что при обжатии контактов коннектора отвёрткой применялось недостаточное усилие. Поэтому прежде чем выбрасывать сетевой кабель, попробуйте повторно обжать каждый из контактов.
