Без хорошо оборудованного санузла и, соответственно, системы стоков, невозможно представить достойные жилищные условия. В случае 2-х и более этажных домов существуют определенные особенности при устройстве канализации, охватывающие как общую организацию, так и конкретные детали установки.
- Общая структура канализации
- Устройство стояка
- Точки подключения на этажах
- Монтаж трубопроводов
- Видео по теме
Общая структура канализации
В многоэтажных жилых домах канализационная система имеет достаточно сложную организацию. Предпочтительно, чтобы к началу монтажных работ был составлен проект, в котором должны быть обозначены:

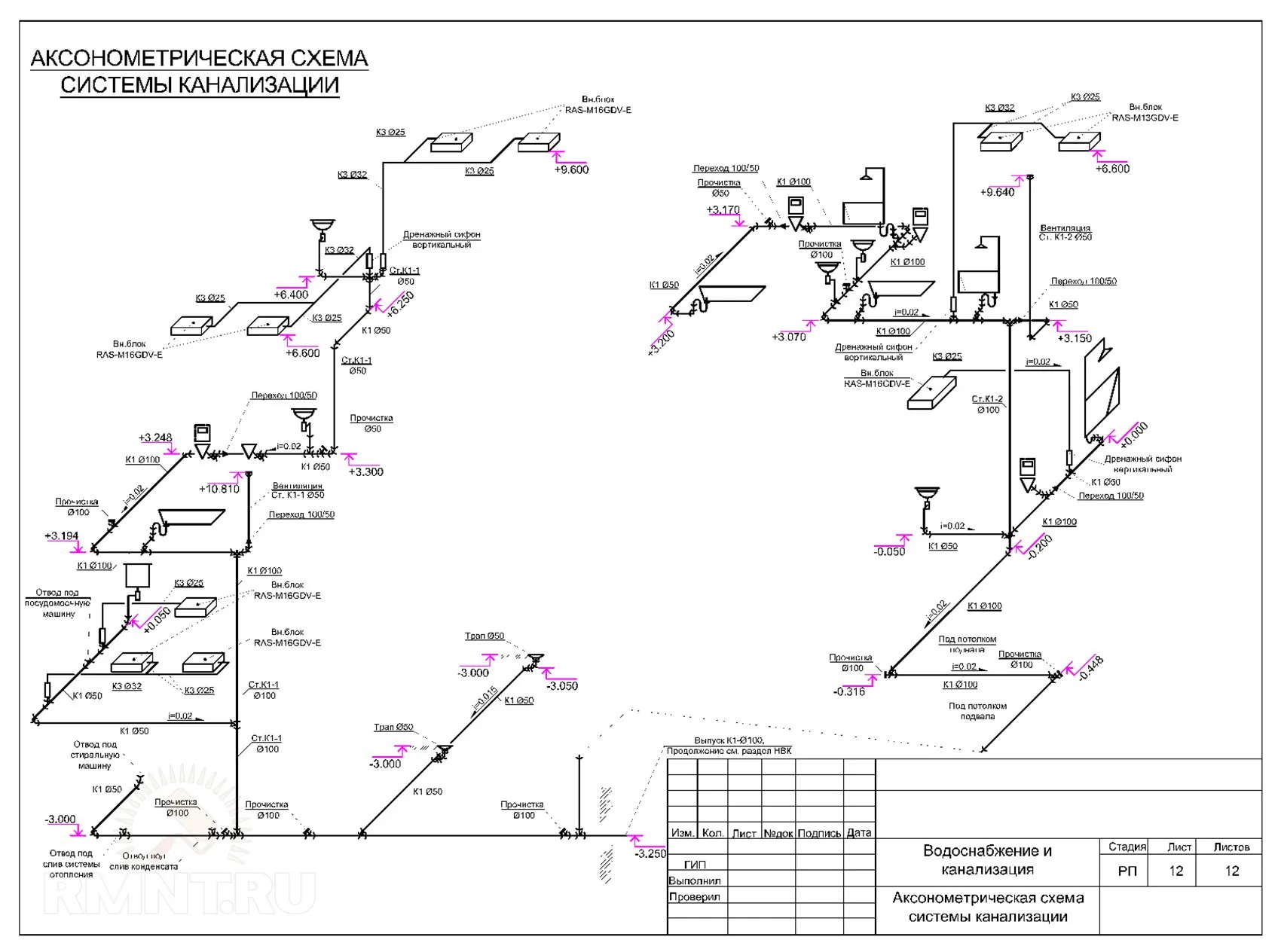

- Аксонометрический план расположения трубопроводов и точек подключения.
- Перечень сантехнического оборудования и бытовой техники, которые будут подключены к системе стоков.
- Пропускная способность труб, направление потока и значение уклона на всех участках.
Структура системы представлена деревом, от ствола которого расходятся магистральные трубопроводы, в которые осуществляется врезка точек подключения. Все ветви системы располагаются на нескольких уровнях, условно — на уровне пола каждого этажа. Количество и протяжённость ветвей практически не ограничены, однако все они должны иметь уклон в сторону стояка 3% для труб диаметром 50 мм и 2% для магистралей 110 мм.
В классическом варианте устраивается только один стояк, к которому подключены все ветви системы. Если сброс стоков осуществляется в септик, имеет смысл производить раздельный сброс чисто органических стоков и включающих большую концентрацию бытовых чистящих средств с содержанием хлора. Также устройство двух стояков может быть целесообразным при оснащении крупных загородных домов, где на одном этаже расположено более двух санузлов. В таких случаях каждый стояк подключается к собственному локальному очистному сооружению.

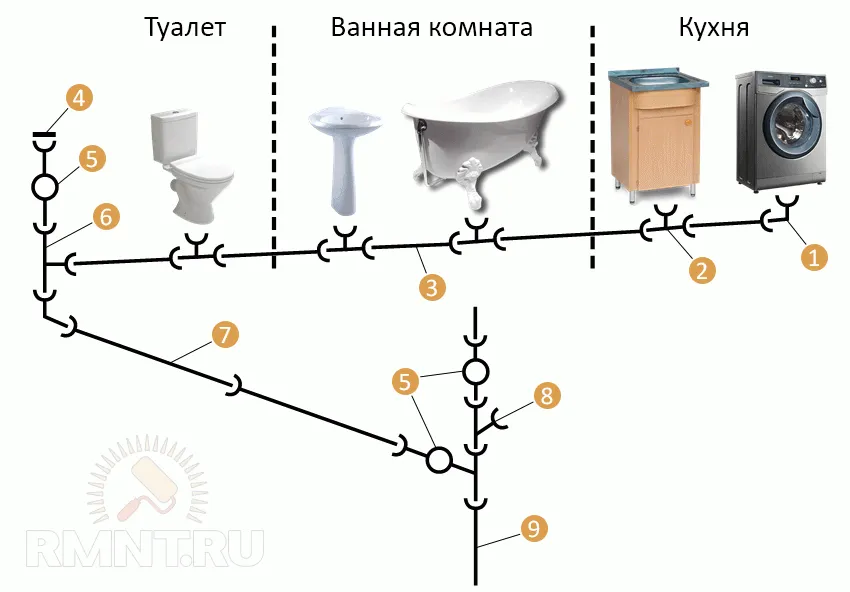

Пример схемы канализации в частном доме: 1 — колено 90°; 2 — прямой тройник 90°; 3 — труба внутренней разводки; 4 — заглушка; 5 — люк для прочистки; 6 — невентилируемый стояк; 7 — отводная труба; 8 — ревизия; 9 — вентилируемый стояк
При определении структуры отдельных веток следует руководствоваться тем принципом, что ближе к стояку должны размещаться точки с наибольшим объёмом залпового сброса. Например, если между унитазом и стояком врезать слив раковины или ванны, то при спуске бачка образуется разрежение, которое вытянет воду из гидрозатвора сифона. Именно по этой причине сброс воды из унитазов чаще всего осуществляется напрямую в стояк.
Устройство стояка

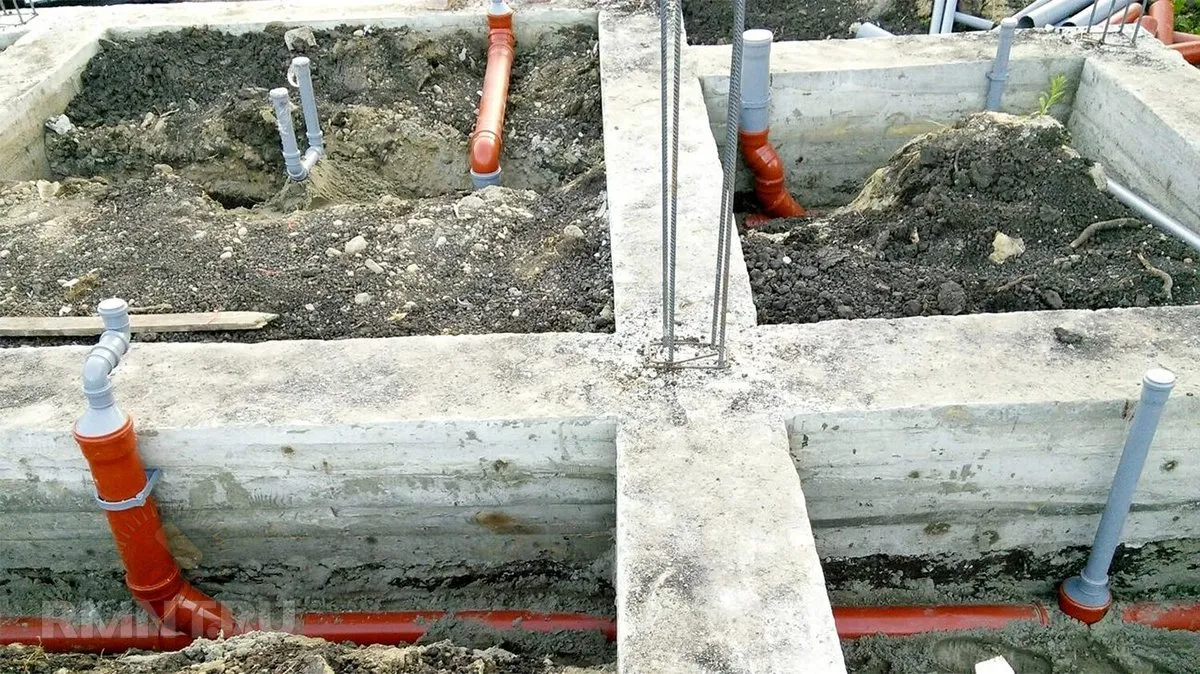

Разумно проводить монтаж стояка сразу после того, как завершено возведение коробки здания. С одной стороны, так появляется возможность обеспечить элементарные бытовые условия на момент проведения дальнейших строительных работ. С другой, канализационные трубопроводы могут быть скрыты под слоем отделки.
Место размещения стояка нужно выбирать тщательно и заранее, ведь его положение на плане дома строго привязано к вводу наружной части канализации. При сливе трубы изрядно шумят, поэтому стояк следует размещать либо в техническом помещении, изолированном от обитаемой зоны, либо в техническом колодце, оснащённом шумоизоляцией.
Стояк не следует замуровывать наглухо, он должен иметь по меньшей мере один участок, для которого обеспечивается доступ через технический люк. В этих местах устанавливаются сантехнические ревизии — отводы с резьбовыми пробками. Место установки ревизии нужно выбирать так, чтобы она обеспечивала доступ к как можно более протяжённому участку трубы, а также чтобы помещение, где расположен люк, было достаточно просторным для проведения обслуживания.

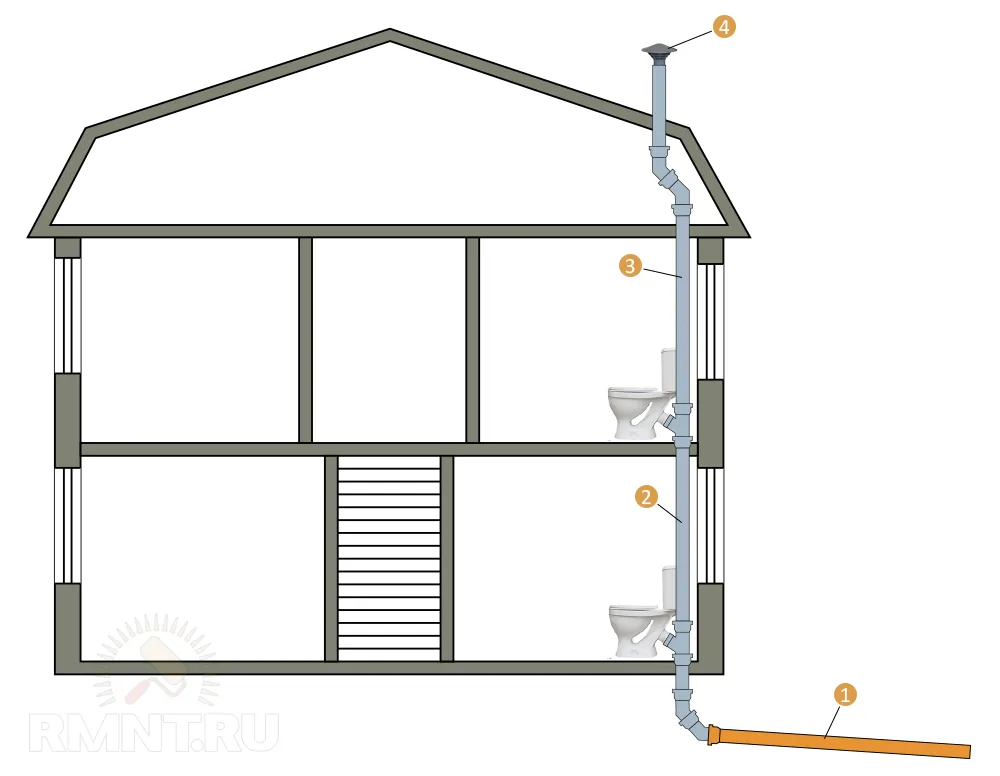

Устройство вентилируемой канализационной системы: 1 — отвод к септику; 2 — стояк диаметром 110 мм; 3 — фановая труба; 4 — дефлектор
Другое требование к устройству стояка — он должен продолжаться над точкой врезки наиболее высоко расположенной ветки. Это требуется для организации так называемого фанового отвода, за счёт которого компенсируется разрежение в системе, препятствующее сбросу большого объёма воды, а также вентиляция стояка на случай сбоев в работе гидрозатворных сифонов. Как правило, фановый отвод стояка продолжается до самой кровли, где канализация имеет связь с улицей через крышную разделку с дефлектором. Важно, чтобы фановый дефлектор находился не ближе 5 метров от окон и каналов притока вентиляции.
Точки подключения на этажах
Прежде чем организовать ветвление канализационной системы, следует определиться с размещением точек подключения. Эта тривиальная на первый взгляд задача имеет некоторые правила, обеспечивающие как комфортное пользование канализацией, так и её безупречную многолетнюю службу. Конфигурация ветвей определяется в первую очередь бытовой организацией помещений.
Как правило, на втором этаже имеется только два санузла: один общий и один присоединён к спальне. Предпочтительно, чтобы оба эти санузла имели общую стену, у которой расположен стояк. На уровне пола в стояк врезают крестовину с двумя отводами на 110 мм и двумя на 50 мм. К малым отводам подключаются раковины, биде и душевые кабинки, к большим — сливы унитазов.
На первом этаже точек подключения больше. Здесь расположена кухня, в ней подключение требуется для кухонной мойки и посудомоечной машины, для чего достаточно провести от стояка ветвь 50 мм трубопровода произвольной длины. Таким же способом выполняется подвод канализации к прачечной, где расположена стиральная и сушильная машины. Также для первого этажа характерно размещение основной ванной комнаты, где подключается сама ванная, раковина и унитаз с биде, то есть это помещение удобно размещать под одним из санузлов второго этажа или с небольшим удалением. В некоторых домах может быть организован гостевой туалет, как правило, его размещают рядом с основной ванной комнатой и подключают одним отводом 110 мм для унитаза и одним 50 мм для мини-раковины. Одно из полезных новшеств для современного загородного дома — подвод канализации к двери чёрного хода, где в пол монтируется решётка с приёмной воронкой для мытья обуви и лап домашним животным.

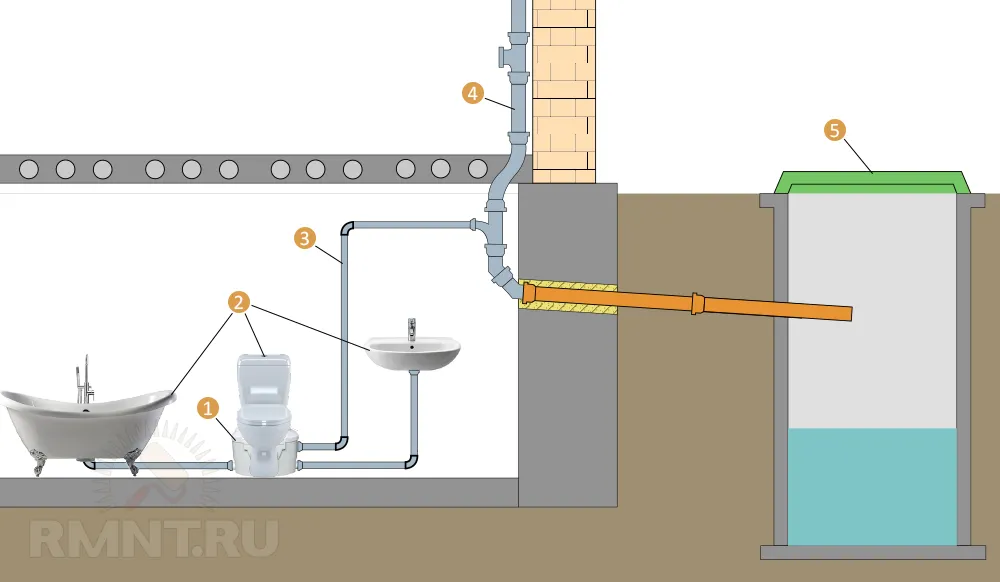

Сололифт в системе принудительной канализации: 1 — канализационный насос (сололифт); 2 — подключаемая к канализации сантехника; 3 — высота поднятия стоков 4–6 м; 4 — канализационный стояк; 5 — септик
Если в доме есть цокольный этаж, в нём также может быть организована канализация, объединённая с общей системой. Для этого необходима установка так называемого сололифта — подъёмного насоса, по которому стоки будут подниматься до уровня первого этажа, и сбрасываться в общий дренажный отвод через тройник, размещённый ниже крестовины. Линия сброса стоков из подвального этажа в обязательном порядке должна оснащаться обратным клапаном. Сама затея с проведением канализации в подвал может показаться сомнительной, однако так появляется возможность разместить прачечную в зоне, где шум от неё не будет мешать жильцам, а также организовать техническую или «грязную» мойку.
Монтаж трубопроводов
Современные материалы для монтажа канализационных систем разработаны с тем расчётом, чтобы справиться с работой мог не только профессиональный сантехник, но и вообще любой желающий. Однако существует некий регламент, содержащий правила и описание монтажного процесса.

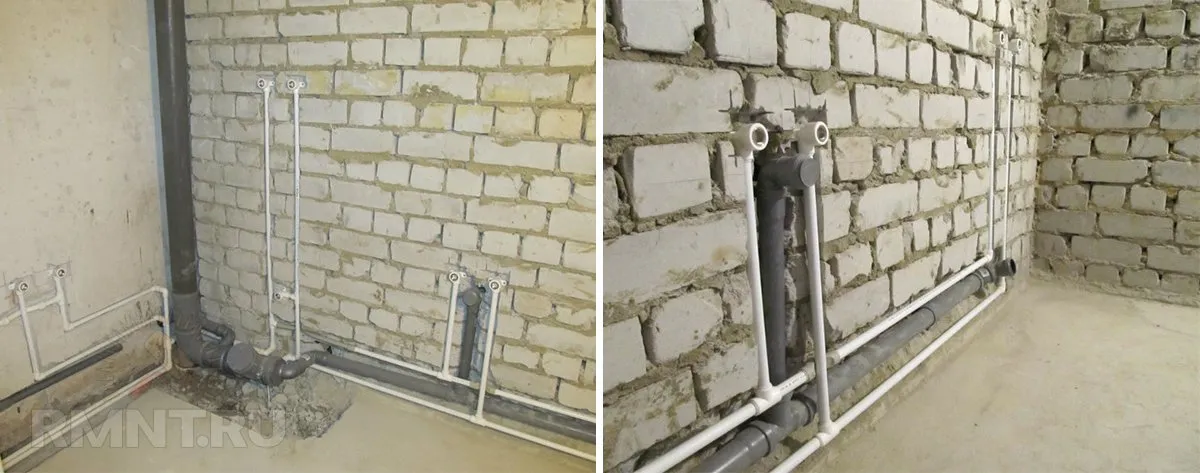

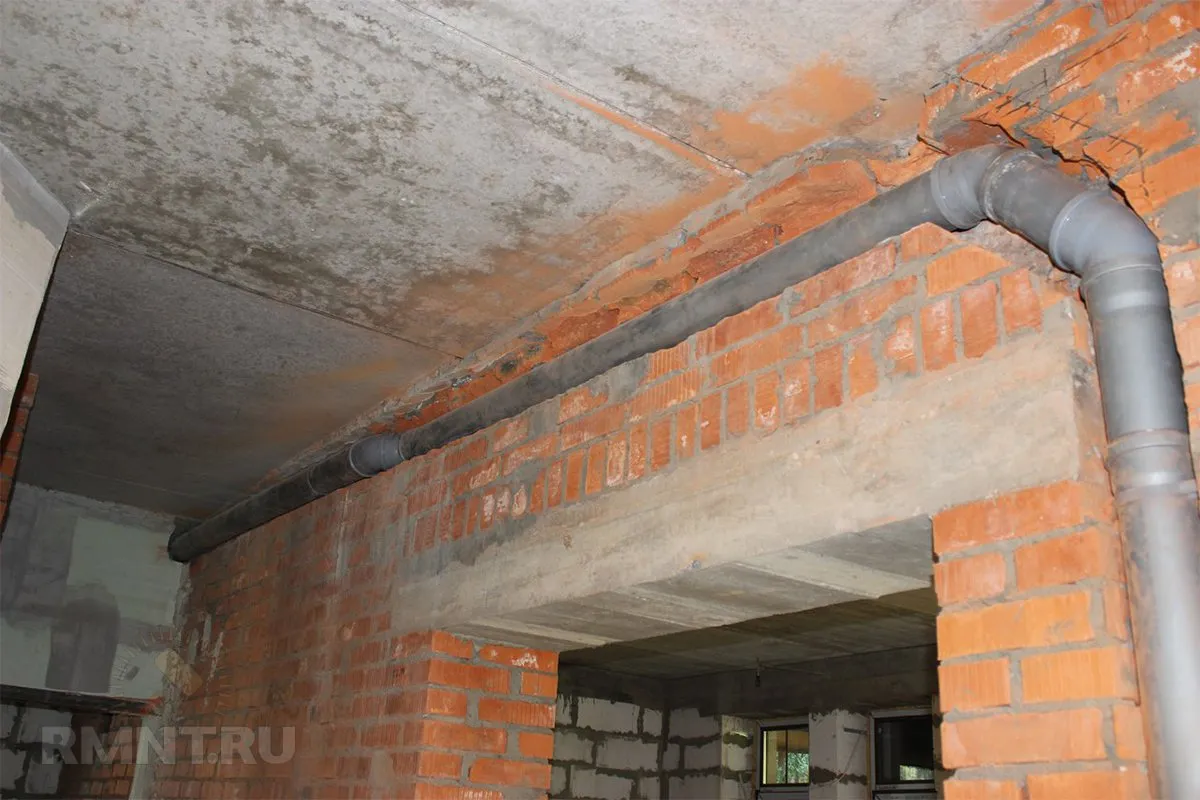

Прокладка канализационных труб в частном доме может выполняться двумя способами. Если перекрытия в здании монолитные или полнотелые, разводка труб выполняется на уровне выше пола верхнего этажа, таким образом, точки подключения располагаются на достаточно значительной высоте, а сами трубы скрываются под листовой обшивкой стен, либо в фальшкоробе. Такой подход приемлем для разводки труб под раковину или стиральную машину, однако при подключении ванны или слива в полу при значительном удалении от стояка высота расположения вводного патрубка оказывается недопустимой. В таких случаях трубы проводят вниз сквозь перекрытие, а затем тянут до стояка по кратчайшему пути и скрывают за подвесной потолочной конструкцией и заключают в шумоизолирующую оболочку. В случае с каркасными перекрытиями такая задача решается проще. Толщины перекрытия зачастую достаточно для образования требуемого уклона, к тому же небольшой диаметр труб позволяет выполнить перфорацию в балках несущей конструкции.
Пластиковые канализационные трубы и фасонные изделия к ним — это своего рода конструктор, который собирается без использования специального инструмента. Герметизация мест соединений обеспечивается за счёт уплотнительных резинок, установленных в канавках на внутренней поверхности раструбов. Удобно сначала извлечь все резиновые кольца, собрать систему «на сухую», убедившись в правильности расположения трубопроводов и корректности уклонов, после чего можно приступать к герметизации всех соединений.
