Прокладка труб в ванной и туалете: осуществление разводки труб в ванной комнате.

При наступлении момента ремонта в ванной и туалете, необходимо вносить изменения в инженерные коммуникации: демонтировать устаревшие трубы и провести прокладку новых. Возможно выполнить самостоятельную разводку труб в ванной, если разработать план данного процесса. Создание подробной схемы позволит эффективно провести разводку труб в ванной и обеспечить правильное функционирование системы водоснабжения.

Зачем нужна схема разводки?

Чтобы получить качественный результат. Если есть схема, можно точно рассчитать количество отводов и точек подключения, сэкономить расходные материалы, подключить сантехнику быстро и начать ей пользоваться.

Предлагаем рассмотреть примеры разводки труб в ванной, чтобы знать, как проектировать систему. Если самостоятельное составление подобной схемы выглядит сложным, стоит позвать сантехника.

Как составить схему разводки труб

Схема подключений будет состоять из таких деталей:

• запорные краны;
• счетчики на воду;
• соединители: тройники, переходники, уголки, муфты;
• клапаны;
• подвод к сушилке для полотенец;
• коллектор для канализации.

1. Сначала рисуют точный план комнаты. На плане в масштабе указывают, где расположены сантехнические приборы, шкафы, стиральная машина и другая техника. Расстановку важно продумать, чтобы к унитазу, раковине и бытовой технике можно было свободно подходить, и двери открывались без проблем. На схеме разводки полипропиленовых труб должны быть указаны размеры элементов.

Обратите внимание! Если санузел отделен от ванной, нужно составлять схему разводки одновременно. Потому что приборы подключаются к общей системе.

1. Выбирают тип разводки коммуникаций — последовательную или коллекторную. Об этом мы расскажем ниже.
2. Вычерчивают на плане комнаты с приборами и мебелью водопроводные и канализационные трубы. Вычерчивают по таким правилам:

• Не допускают пересечения труб. Они могут пересечься только в случае, если их невозможно развести.
• Расставляют сантехнику и счетчики на воду так, чтобы к ним можно было подойти.
• Прокладывают подводящие и канализационные трубы рядом, чтобы закрыть в один короб.
• Делают так мало соединений, насколько это возможно. Потому что каждое соединение уменьшает прочность системы и увеличивает риск аварий.

Важно! Чем проще разводка труб, тем лучше. Желательно прокладывать их под полом.

1. Подсчитывают длину труб и количество дополнительных элементов.
2. Выбирают тип монтажа — открытый или закрытый. Об этом расскажем ниже.

Виды разводки труб

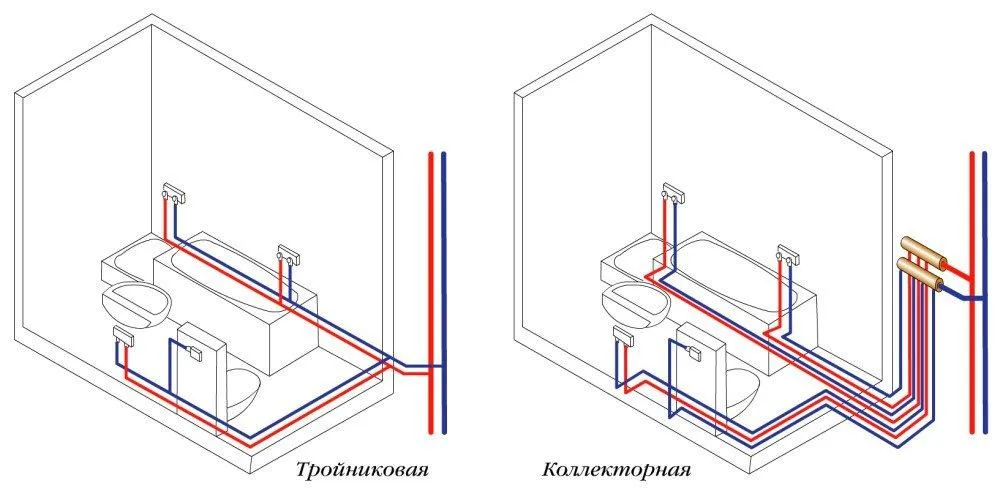

Разводка труб бывает последовательной, коллекторной и комбинированной.

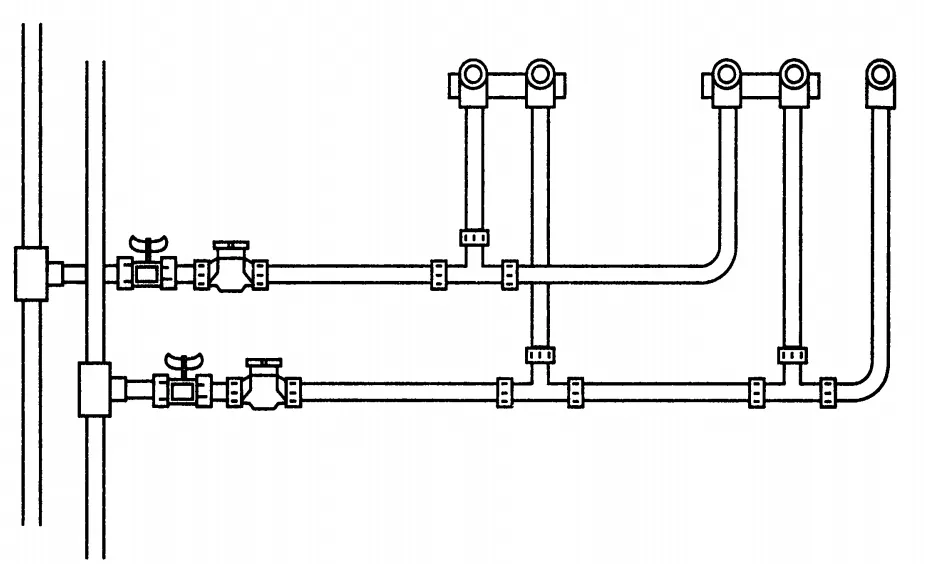

Разводка последовательного типа

Это последовательное подключение приборов и оборудования к одной водопроводной трубе с помощью тройников. Последовательная разводка водопровода в доме подходит для ванных и туалетов с небольшим количеством сантехники и бытовой техники. Ее вмуровывают в стену или прокладывают открытым способом по окончании отделки.

• Преимущества последовательной разводки труб — простота (справится человек без опыта), компактность (труба с тройниками занимает минимум места), экономичность (уходит минимум расходных материалов: труб, кранов, фитингов).
• Недостаток такой схемы подключения сантехники — неудовлетворительная работа при подключении нескольких точек из-за падения напора воды и большое количество соединений.

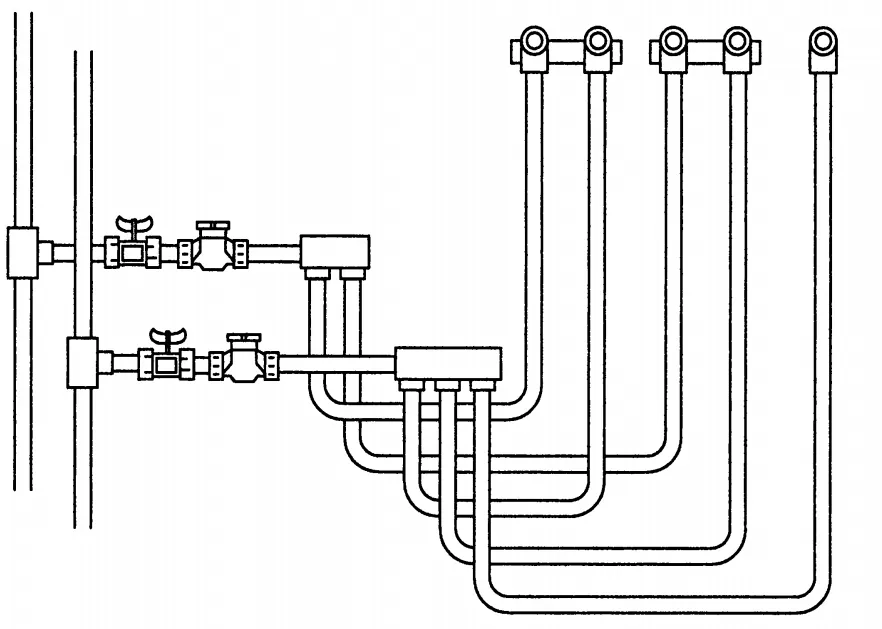

Коллекторный тип разводки труб

Способ предполагает выведение отдельной трубы для каждой точки потребления воды.

• Преимущество коллекторной разводки труб — возможность ремонта трубопровода без отключения всей системы, так как к каждому прибору относится своя подводящая пара. То есть, подачу воды можно регулировать кранами и полностью прекращать, если что-то вышло из строя.
• Недостаток коллекторной разводки — необходимость прятать большое количество труб, ведущих от коллектора. Еще такая разводка сложна для новичка: чтобы все проложить и подключить, придется постараться и выделить большое количество времени для работы. Если ни сил, ни навыков, ни свободного времени нет, лучше вызвать сантехника. А еще коллекторная разводка — это дорого: придется покупать большое количество труб.

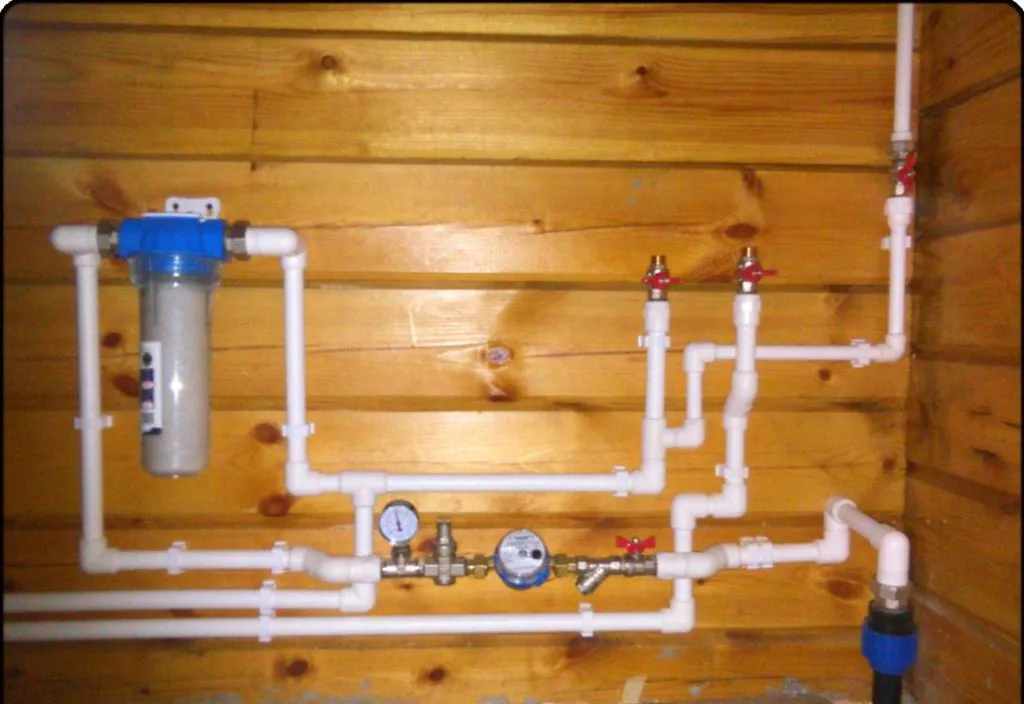

Открытый способ монтажа

Это разводка труб ПВХ поверх отделки. Открытым способом водопровод и канализацию прокладывают при невозможности спрятать коммуникации в пол и стены. За открытыми трубами удобно следить: протечки не останутся незамеченными.

• Преимущество открытого монтажа водопровода и канализации — дешевизна и экономия времени на маскировку труб: нужный участок легко найти и легко отремонтировать.
• Недостаток наружной разводки труб — неэстетичность. Если купить красивую плитку, поверх нее не захочется укладывать серые трубы: это испортит интерьер. Открытые трубы прячут за гипсокартоновыми коробами или прокладывают за ванной, чтобы убрать с глаз долой и защитить от повреждений.

Важно! При открытом способе разводки нежелательно прятать в короб все трубы. Например, не стоит маскировать старые стальные трубы. Давно установленные металлические трубы необходимо прокладывать только открытым способом, без коробов, чтобы вовремя заметить протечки и разобраться с ними. Если без короба не обойтись, нужно врезать ревизионные люки и осматривать коммуникации раз в полгода.

Скрытая разводка труб

Это прокладка труб в стены с выводом фитингов для подсоединения сантехники и бытовой техники. Спрятанные в стену коммуникации не портят интерьер помещения. Вместо них люди видят декоративную облицовку — это открывает широкие возможности для дизайна ванной и санузла.

Преимущество скрытого монтажа труб — защита труб от повреждения по неосторожности. Даже если владелец квартиры решит заменить сантехнику и будет делать это неаккуратно, это не навредит инженерным коммуникациям и не приведет к аварии. Кроме того, белые или серые трубы не будут идти поверх плитки: торчащие повсюду коммуникации вписываются далеко не в каждый стиль интерьера.

Недостаток этого типа разводки труб — расширение при нагреве. Если не обернуть теплоизоляционным материалом водопровод, проложенный скрытым способом, он лопнет. Еще скрытую разводку невозможно спрятать в несущие стены, так как их запрещено штробить . Если продолбить в капитальной стене много каналов для труб, она может рухнуть.

Штробление — трудоемкая и грязная работа. Из-за этого к скрытой прокладке коммуникаций приходится долго готовиться. Также за водопроводом и канализацией, спрятанной в стены, трудно следить: если случится авария, вода наверняка протечет к соседям снизу.

Обратите внимание! Из-за невозможности контролировать состояние спрятанных в стену труб нужно выбирать только нержавеющие расходные материалы. И следить, чтобы стыки получались надежными. Желательно покупать пластиковые, медные и металлопластиковые трубы. Еще придется предотвращать выпадение конденсата. Если он появится, система быстро разрушится. По этой же причине трубу ГВС располагают над трубой ХВС. И заворачивают их в теплоизоляционный материал. Для этой цели хорошо подходит мерилон.

Виды труб для укладки

Для прокладки водопровода и канализации используют полипропиленовые, металлопластиковые и поливинилхлоридные трубы.

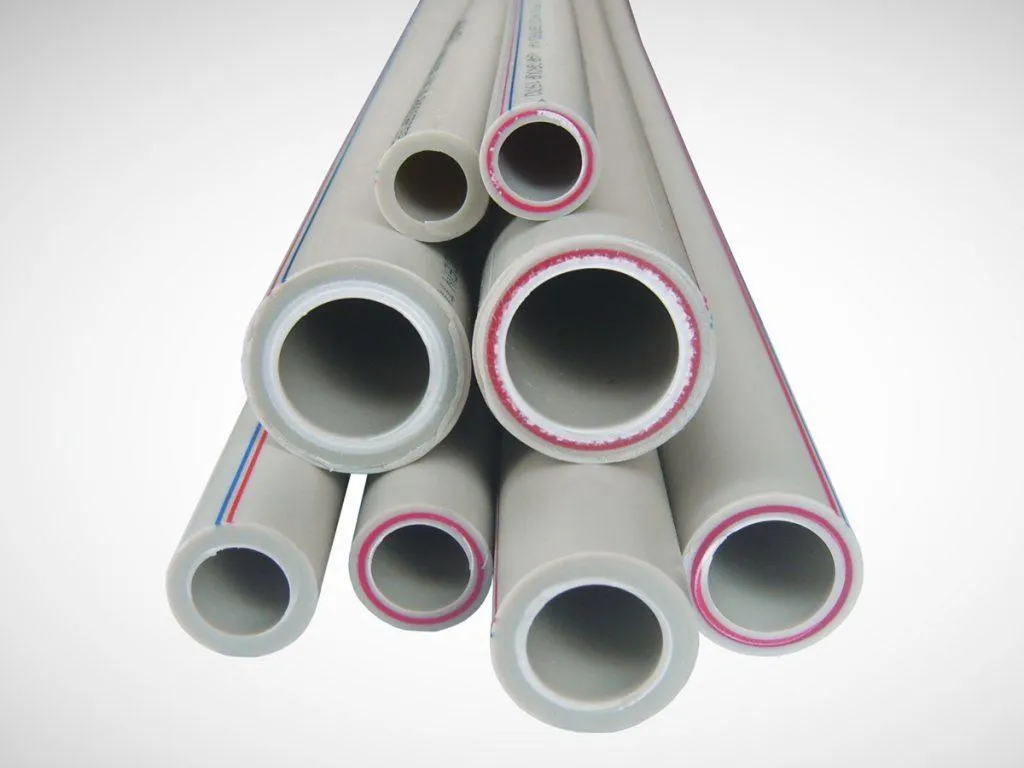

Полипропиленовые. Подходят для систем с давлением до 25 атмосфер. Сохраняют первоначальную надежность десятилетиями, не ржавеют. Полипропиленовые трубы можно использовать для подвода горячей и холодной воды. При монтаже их соединяют методом диффузионной сварки, получая прочные неразъемные стыки.

Металлопластиковые. Это двухслойные изделия. С внутренней стороны располагается пластик. С внешней — металл. Металлопластиковые трубы подходят для подвода горячей и холодной воды. Их можно гнуть и уменьшать количество соединений. Чтобы сделать стыки, используют компрессионные и прижимные фитинги.

ПВХ. Это жесткие трубы, подходящие для прокладки канализации и монтажа стояков. В качестве соединителей применяют раструбы с уплотнением. ПВХ-трубы весят мало, поэтому не доставляют трудностей при монтаже. Для обустройства канализации мастера используют трубы диаметром 5 и 11 см.

Как уложить трубы без ошибок

Выбрав тип разводки и способ монтажа, купив трубы, запорную арматуру и остальные элементы, можно начинать монтаж. Рассмотрим принципы укладки водопроводных, канализационных труб и подводов к полотенцесушителю.

Подключения водопровода

Укладка труб начинается с монтажа контрольного вентиля. Его располагают рядом с общим стояком, чтобы при аварии можно было мгновенно остановить подачу воды в квартиру. Рядом с контрольным вентилем ставят фильтр грубой очистки и счетчик на воду. Если необходимо, после фильтра грубой очистки устанавливают фильтр тонкой очистки воды. Если речь о частном доме, желательно поставить редуктор с манометром. Он поможет следить за давлением в трубах и вовремя его регулировать, чтобы не превышать отметку в 6 атмосфер. После редуктора ставят коллектор, если выбрана разводка коллекторного типа. и подводят трубы ко всей сантехнике, стиральной машине и другим приборам. От приборов к трубе тянут гибкие шланги.

Подключение полотенцесушителя

Если в ванной стоит полотенцесушитель, его подсоединяют или к трубе с горячей водой, или к отоплению. Сантехники советуют подключать сушилку к магистрали горячего водоснабжения, чтобы устройство могло работать и зимой, и когда отопления нет. Подключить ее к трубе ГВС можно в любой момент, а к отопительной — только летом.

Между змеевиком и трубой ставят перемычку или байпас. Это нужно для соединения прямой трубы с обратной. До и после сушилки врезают шаровые краны, чтобы устройство можно было отключать от общей сети для ремонта.

От полотенцесушителя до стены обязательно отступают: если диаметр трубы меньше 25 мм, делают отступ в 3,5 см, если больше — 5 см. Особое внимание уделяют межосевому расстоянию патрубков: чем точнее его выверить, тем легче будет подключить змеевик к трубам.

Подключение канализации

Чтобы канализация работала исправно, важен уклон. На каждый погонный метр трубы делают уклон в 2 см. Если сделать его слишком большим, стоки будут двигаться слишком быстро, а если он мал — фекальные воды застоятся. В обоих случаях на стенках вырастут наслоения из фекалий, и трубы засорятся. Отрезки канализации соединяют между собой раструбами, смотрящими в направлении стояка.

Внутрь раструба ставят резиновый уплотнитель, который не даст стокам вытечь. Во время монтажа уплотнитель нужно смазать силиконовым герметиком или натереть хозяйственным мылом.

Гладкие концы элементов подрезают под 90* и убирают фаску.

Сантехнику подключают последовательно и так, чтобы трубы по возможности не пересекались. Если они пересекутся, при одновременном сливе из двух сантехнических приборов в канализации может случиться затор.

Обратите внимание! Канализацию однажды придется чистить. Если сантехнические приборы стоят на удалении друг от друга, желательно поставить между ними ревизионное окно или тройник и закрыть верхнее отверстие крышкой. При заторе сантехник ее снимет и легко прочистит трубу.

Видео разводки труб в ванной

Ошибки при разводке труб в ванной и туалете

1. Покупка неармированных труб для прокладки труб ГВС. Если выбран скрытый монтаж коммуникаций, это нельзя считать ошибкой. Если монтаж открытый, и разводку видно, неармированные трубы деформируются при подаче горячей воды, и интерьер испортится.
2. В системе установлено недостаточное количество шаровых кранов или не установлены обратные клапаны. Ради надежности системы нужно устанавливать отсекающий вентиль на вход каждого ответвления и перед каждым сантехническим прибором. Обратные клапаны тоже необходимы, чтобы не давать горячей воде попадать в трубу для холодной воды.
3. Не утепляется труба ГВС при скрытом способе прокладки. Это приводит к снижению температуры потока при движении от стояка к сантехнике. Еще на неутепленной трубе может выпадать конденсат, который плесневеет и портит отделку помещения.
4. Трубы перекрывают места соединений. Если случится протечка, «клубок» придется разбирать и собирать снова — это долго, дорого и не оправдано.

Заключение

Грамотно спроектировать водопровод и канализацию несложно. Но важно еще соблюдать технологию монтажа системы и не нарушать правила. Тогда инженерные коммуникации прослужат долго и не будут требовать частого ремонта.

Как пробить засор в трубе подручными средствами?

Для того, чтобы пробить засор в трубе подручными средствами, можно попробовать следующие методы:

1. Использование винтовой вентиляции: Прикрепите винтовую вентиляцию к шлангу или душу и вставьте ее в трубу. Поверните ручку вентиляции, чтобы расширить или сжать ее, что поможет пробить засор.

2. Использование пневматической помпы: Подключите пневматическую помпу к шлангу и вставьте ее в трубу. Нажмите кнопку, чтобы создать воздушный всасывающий эффект, который поможет удалить засор.

3. Использование вентилятора: Вставьте вентилятор в трубу и включите его. Воздух, который поступает в трубу, поможет перемещать засор и удалять его.

Однако, эти методы могут не дать желаемых результатов, если засор

Одним из способов пробить засор в трубе может быть использование пломбы для труб. Это металлическое кольцо с крюком или зубцами, которые помогают удалить мусор или засор из трубы. Важно обеспечить, чтобы пломба была правильного размера для ваших труб и использовалась в соответствии с инструкциями производителя.

Другой способ — использование электрической или ручной помпы. Электрическая помпа работает на принципе вакуума и помогает удалить воду или мусор из труб. Ручная помпа требует ручной работы, но может быть эффективной в удалении засоров из небольших труб.

Также можно попробовать использовать химические чистящие средства, однако это не рекомендуется, поскольку они могут повредить труб

Если вы хотите пробить засор в трубе подручными средствами, можете попробовать следующие советы:

1. Используйте винтовую ванну: Можете использовать винтовую ванну, чтобы устранить засор. Вы можете повернуть винт вокруг его оси, чтобы направить его в трубу и устранить засор.

2. Используйте спиральный чистильщик: Можете использовать спиральный чистильщик, чтобы удалить засор. Вы можете вращать чистильщик вокруг его оси, чтобы направить его в трубу и устранить засор.

3. Используйте резиновый шланг: Можете использовать резиновый шланг, чтобы удалить засор. Вы можете вращать шланг вокруг его оси, чтобы направить его в трубу и устранить засор.

Если засор не удалось устранить подручными средст

Если вы хотите попытаться удалить засор в трубе подручными средствами, то вы можете попробовать следующие способы:

1. Использовать плоскую губку. Она может быть использована для удаления мелких засоров в трубе.

2. Использовать металлическую трубоочистительную кисть. Она может быть использована для удаления более крупных засоров.

3. Использовать специальный инструмент для удаления засоров, например, электрический засороочиститель.

Однако, эти способы могут быть не эффективными в случае сильного засора или если требуется профессиональная помощь. В таких случаях лучше обратиться к специалисту или вызвать компанию, которая занимается удалением засоров в трубах.

Видео. Как сделать разводку труб и канализации в ванной
