Обрешетка представляет собой несущую структуру для прямого крепления отдельных плит цементно-песчаной черепицы на поверхности крыши. В данной инструкции мы подробно рассмотрели правила установки контробрешетки и ее основные функции.

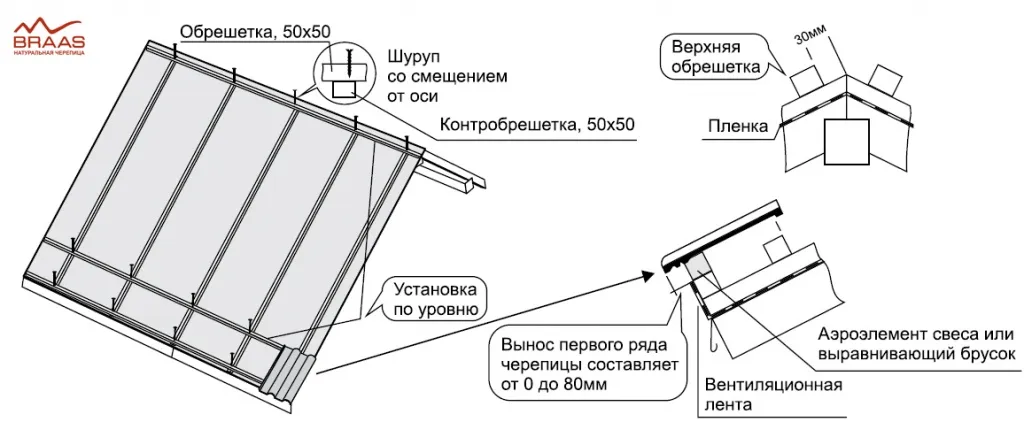

В параграфе 4 </Контробрешетка монтируется продольно стропилам и фиксирует (желательно через уплотнительную ленту для контробрешетки типа DELTA SHAUM BAND) слой диффузионной мембраны.
На контробрешетку уже выставляется рядовая шаговая обрешетка, являющаяся подосновой для дальнейшего монтажа кровельной черепицы. Шаг рядовой обрешетки, также как и сечение бруска для выполнения работ, определяется методом расчета исходя из данных самой черепицы и размеров кровельного ската.
РАСЧЕТ ШАГА И УСТРОЙСТВО ОБРЕШЕТКИ для моделей цементно-песчаной черепицы «Франкфуртская», «Янтарь» и «Таунус».
Для устройства шаговой обрешетки используйте пиленый брусок хвойных пород без обзола и проходных сучков, отвечающий стребованиями СП 61,13330 «Деревянные конструкции», с влажностью не более 25%.

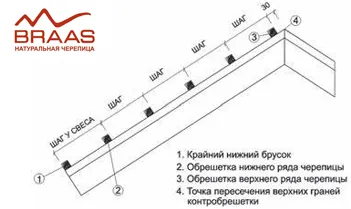

Шаг обрешетки на свесе карниза (шаг у свеса) измеряйте по наружным граням бруском 1 и 2 (см. рисунок) справа.
Он должен составлять от 32 до 39 см. Этот размер НЕ является расчетным для основного шага обрешетки и зависит только от положения черепицы нижнего ряда относительно водосточного желоба.
Брусок 2 прибивать горизонтально по строительному уровню, не допуская криволинейности.
Нависание черепицы нижнего ряда на водосточный желоб должна составлять 1/3 диаметра водосточного желоба, что достигается регулировкой зоны установки бруска 2.
Важно! Момент выставления обрешетки опоры первого ряда черепицы (брусок 2) необходимо сразу «подружить» с установкой водосточного желоба. Для этого рекомендуется сразу в одном месте закрепить крюк для водосточной системы, чтобы правильно подобрать вынос первого ряда черепицы, а именно на 1/3 глубины желоба.
После фиксации бруска 1 и 2, установите верхний брусок 3 на расстоянии 3 см от точки пересечения контробрешеток (4) на коньке.
Примечание: для более качественного устройства конька, при увеличении угла наклона крыши более 30о, расстояние можно уменьшить до 2 см.
Далее измерьте расстояние от верхней грани бруска 2 до верхней грани бруска 3. Данный размер будет являться расчетным для определения шага обрешетки на этом скате.
Данное расчетное расстояние необходимо поделить кратно 31,2 см — 34,5 см и получить целое количество рядов черепицы.
Шаг обрешетки на каждом скате рассчитывается отдельно и измеряется по верхним граням набиваемых брусков и зависит от уклона крыши.
Определяющим требованием к шагу обрешетки является угол наклона кровельного ската:
- менее 22о — шаг обрешетки 31,2-32,0 см
- от 22о до 30о — шаг обрешетки не более 33,5 см
- более 30о — шаг обрешетки не более 34,5 см
Пример расчета:
1. Расстояние, измеренное по верхним граням брусков 2 и 3 (расстояние Х на рисунке выше), составляет 789 см.
Уклон ската 20о.
Сколько рядов на скате необходимо и достаточно?
Минимум: 789 / 32 = 24,6 (32,0 см — максимальный шаг до угла 22о)
Максимум: 789 / 31,2 = 25,2 (31,2 см — минимальный шаг до угла 22о)
Значит, нужно сделать разбивку на 25 рядов, и шаг обрешетки в этом случае составит 789/25 = 31,6 см
Обратите внимание! Для более экономного использования кровельного материала необходимо рассчитать минимальное количество рядов с максимально допустимым значением шага из таблицы для данного угла наклона кровли.
После определения шага обрешетки (для каждого ската рассчитывается отдельно) нанесите разметку шага на контробрешетку. Для более точной разметки наносите метки в плоскости контробрешетки, начиная от верхней грани бруска 2 в направлении бруска 3. Величина шага должна оставаться неизменной по всей длине контробрешетки.
РАСЧЕТ И РАЗМЕТКА ШАГА ДЛЯ СКАТОВ С НАРУШЕННОЙ ГЕОМЕТРИЕЙ.
Измерения и расчет шага обрешетки необходимо производить для каждого ската отдельно. В общем случае обрешетка должна быть горизонтальной и параллельной друг другу.
Однако длина стропил на разных скатах может оказаться разной и шаг также может получиться разным при одинаковом количестве рядов черепицы. В этом случае величина шага обрешетки должна оставаться в допустимом диапазоне шага обрешетки 31,2-34,5 см.
Если измеренные размеры крайних стропил настолько разнятся, что вычисленный шаг обрешетки будет превышать допустимую величину (например, кривой конек), то необходимо прибить обрешетку 3, начиная с верхней разметки меньшей стропильной ноги, разметив ее по строительному уровню горизонтально. Шаг обрешетки на данном скате будет одинаковым, а самый верхний ряд черепицы нужно будет выполнить по правилам укладки черепицы на хребте, подрезая верхнюю часть черепицы и закрепляя ее зажимом для подрезанной черепицы к дополнительному бруску обрешетки, прибитому параллельно кривому коньку под углом.
После установки брусков 1,2 и 3 на плоскости измерьте расстояние по верхним граням брусков 2 и 3 строго по крайним брускам контробрешетки прямоугольного ската (длинные стрелки). Брусок 2 устанавливается по уровню, а брусок 3 — параллельно линии конька.

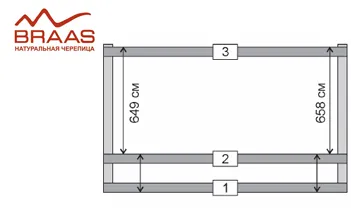

Допустим, размеры на левых и правых сторонах не совпадают (см. рисунок справа). Разница составляет 9 см. Из этого следует, что бруски 2 и 3 не параллельны.
Шаг у свеса (помечен короткими стрелками) — величина постоянная по всей ширине данного ската: бруски 1 и 2 должны быть параллельны друг другу. Следовательно, расчет шага обрешетки для каждой стороны ската 649 и 658 см надо производить отдельно.

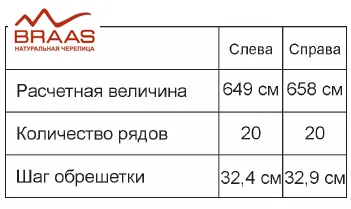

Пример расчета:
Рассчитывайте шаг обрешетки отдельно на левой и правой стороне. При этом количество рядов должно быть одинаковым.

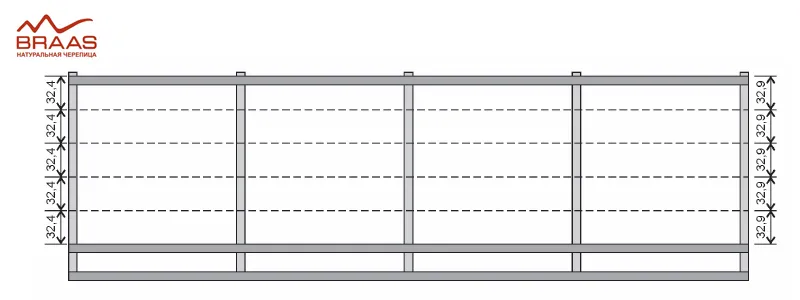

Далее нанесите разметку шага обрешетки на крайний левый (с шагом 32,4 см) и крайний правый (с шагом 32,9 см) бруски контробрешетки.
Соедините красящей шнуркой соответствующие метки левого и правого брусков и отбейте на всех брусках контробрешетки линии для последующей набивки брусков и обрешетки.
Бруски обрешетки в данном случае будут располагаться веерообразно, но уложенная на них черепица зрительно образует параллельные ряды, скрывая косоугольность ската.
Данный способ разметки и набивки обрешетки рекомендуется и при правильной геометрии ската для обеспечения более точной разметки и устранения кривизны обрешетки.
При дальнейшем набивании обрешетки подкладывайте под нее рейки или бруски нужной толщины, выравнивая плоскость ската
РАСЧЕТ И РАЗМЕТКА ШАГА ДЛЯ ТРЕУГОЛЬНЫХ СКАТОВ.

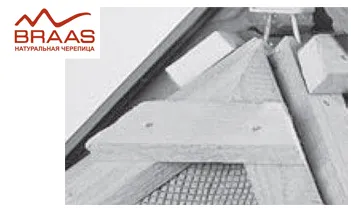

Для установки одной или нескольких черепиц верхнего ряда на треугольном скате, отрежьте брусок обрешетки 3 длиной 12-14 см.
Закрепите его с помощью оцинкованных гвоздей или саморезов на контробрешетку в верхней части треугольного ската на расстоянии около 5 см от точки их пересечения.
Примечание: указанная величина (5 см) является приблизительной и может отличаться от Вашей в зависимости от угла наклона вальмы и контробрешеток.
На вальмовых крышах более точным ориентиром для нанесения верхней точки крепления бруска 3 на треугольном скате является линия продолжения нижней грани обрешетки и соседних прямоугольных скатов. При размещении верхнего бруска ниже данной линии вальмовая черепица может не закрывать верхние черепицы на треугольном скате.
Расчет шага обрешетки производите аналогично расчету шага на прямоугольном скате.
Какой профиль использовать для обрешетки под сайдинг?
Для обрешетки под сайдинг можно использовать несколько видов профилей, в зависимости от предпочтений и условий конкретного строительного объекта. Однако, наиболее распространенными профилями для обрешетки под сайдинг являются C-образный и U-образный.
C-образный профиль обычно имеет форму буквы «С» и используется для обрешетки стен. Он устанавливается вертикально и имеет открытую сторону, которая обращена к стене. Данный профиль обеспечивает прочное крепление обрешетки и имеет достаточно большую несущую способность.
U-образный профиль имеет форму буквы «U» и используется для обрешетки окон, дверей и других отверстий. Он устанавливается горизонтально и имеет открытую сторону, которая направлена от отверстия. Этот профиль также обеспечивает прочное крепление обрешетки и имеет небольшой вес.
Кроме того, для обрешетки под сайдинг можно использовать и другие профили, например, Z-образный профиль, который используется для обрешетки крыши, или L-образный профиль, который может использоваться для крепления обрешетки к поверхности стены. Важно выбирать профиль, который наилучшим образом подходит к условиям конкретного строительного объекта и обеспечивает надежное крепление обрешетки под сайдинг.
