Согласно утвержденным мировым нормам, пользователи электроэнергии обязаны устанавливать устройства, отслеживающие ее использование, и осуществлять оплату в соответствии с данными показателями. В Российской Федерации данное требование закреплено на уровне законодательства. Если это соответствует ситуации, в новом тексте можно использовать фразу «как снять показания трехфазного счетчика электроэнергии».

Индукционные приборы учета

Этот процесс для приборов старого образца довольно прост, достаточно переписать информацию с механического индикатора, где цифры отображают общее количество потребления электроэнергии за все время эксплуатации прибора. После этого из полученного числа вычитаются показания за предыдущий период. Результатом умножается на текущий тариф.

Показания вносятся в квитанцию оплаты. Раз в полгода энергокомпании имеют право произвести контроль прибора учета, что обязывает потребителя обеспечить к нему доступ.

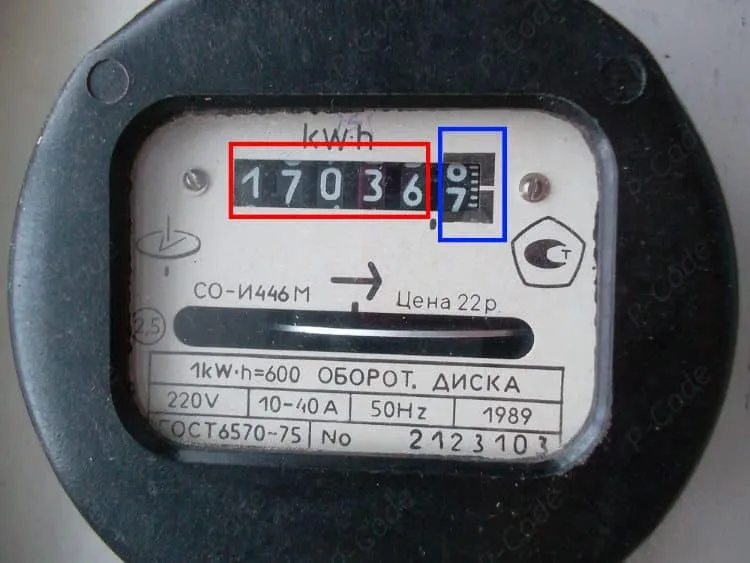

Показания индукционного счетчика с барабаном

На рисунке выше красным цветом отмечены сегменты механического индикатора, отображающие целое число, синим цветом – десятые доли киловатт-часов. Встречаются модели, без отображения дробной части. Ниже отображены параметры номинального тока, напряжения и частоты измерительного прибора. По скорости вращения барабана можно визуально оценить текущую мощность нагрузки.

Важно! Десятые доли в квитанцию не вносятся.

Индукционные приборы постепенно заменяются электронными, ввиду их несомненных преимуществ. Расскажем, в чем они заключаются.

Преимущества новых электронных приборов учета

Первый взгляд на лицевую панель электронного прибора может вызвать некоторое замешательство. Вместо привычного механического индикатора – цифровой дисплей, какие-то непонятные кнопки.

Лицевая панель электронного счетчика

На самом деле, ничего сложного нет, ниже мы подробно расскажем, как снимать показания с различных электронных моделей. Что касается их преимуществ, то к таковым следует отнести:

  • Индикация текущей даты и времени.
  • Сохранение в памяти прибора показаний за предыдущий месяц.
  • Передача данных с показаниями в центр контроля энергетической компании, предоставляющей услуги.
  • Возможности многорежимной тарификации.
  • Датчиком тока может быть шунт, трансформатор тока или оба одновременно.

Последний пункт имеет смысл рассмотреть подробнее.

Что такое многотарифный режим и его назначение

Как известно, нагрузка на энергосистему неравномерна. Днем потребление электроэнергии в разы выше, чем ночью (если быть точным, пик приходится утро и вечер). С целью мотивации населения во многих странах, включая Россию, были введены многотарифные системы с учетом особенностей того или иного города (населенного пункта).

Наиболее распространена двухтарифная система (день-ночь), также встречается и ее трехтарифная модификация (пик-полупик-ночь). Переход на такие схемы учета позволяет существенно сократить расходы на оплату электроэнергии. В качестве примера приведем расценку различных временных зон для города Санкт-Петербург (для квартиры с газовой печкой).

Пример: таблица тарифов для С.-Петербурга.

Наименование тарифа Стоимость (руб)
Единый 4,32
Двухзонный день – T1 (7:00-23:00) 4,55
ночь – T2 (23:00-7:00) 2,62
Трехзонный пик – T1 (7:00-10:00 и 17:00-21:00) 4,58
полупик — T2 (10:00-17:00 и 21:00-23:00) 4,32
ночь – T3 (23:00-7:00) 2,62

Как видите, разница в цене между ночным и дневным тарифом отличается чуть меньше, чем в два раза. Даже если только включать стиральную машину, когда будет действовать ночной тариф, можно существенно сэкономить.

Для перехода на двух или трех тарифную систему необходимо установить электронный прибор учета электроэнергии, конструкция которого позволяет вести подобный отсчет. Что касается индукционных модификаций, то у них нет такой функциональной возможности.

Как снять показания счетчика электроэнергии день-ночь?

Ввиду большого ассортимента электронных моделей дать единый алгоритм действий не представляется возможным. Подробная инструкция приводится в техдокументации, которой комплектуется каждое устройство. Далее в статье мы подробно распишем процесс для наиболее распространенных моделей, а пока расскажем об общем принципе расчетов по двухтарифной системе.

Все электронные счетчики имеют встроенные часы, что позволяет производить учет расхода электроэнергии для различных временных зон. В двухтарифных моделях их две — Т1 (день) и Т2 (ночь), время их действия было приведено в таблице выше. Для каждого периода ведется отдельный подсчет. При этом устройство хранит в памяти показания предыдущего отчетного периода, что довольно удобно для расчета. Проще всего объяснит процесс на примере.

Допустим, 20 октября нам необходимо снять показания, на текущую дату они следующие:

  • Для тарифа Т1 – 2052,95 кВт*ч.
  • Т2 – 1024,16.
  • Всего – 3077,11.

Переписываем эти данные в квитанцию и вызываем информацию по предыдущему отчетному периоду (20 сентября), допустим, у нас отображается:

Считаем разницу, после чего записываем результат:

Заносим эти данные в квитанцию. Далее вычисляем оплату путем умножения на их стоимость в соответствии с текущими тарифами. Например, согласно информации в приведенной выше таблице, для С.-Петербурга эти расчеты будут следующими:

Т1 — 160,14 х 4,55 = 728,67 руб.

Т2 – 98,06 х 2,62 = 256,92 руб.

Всего – 728,67 + 256,92 = 985,59 руб.

Как снимать показания с многотарифного счетчика

Процедура практически такая же, как с двухзонным прибором учета. Разница заключается в том, снимаются три показателя – Т1 (пик),Т2 (полупик) и Т3 (ночь). Время действия тарифов было приведено в таблице выше. Общий принцип действий при расчете оплаты, такой же как для двухтарифных модификаций.

Как снять показания со счетчиков электроэнергии меркурий 200, 206, 233, 230, 231, 234

У перечисленных моделей интерфейс аналогичен. Управление осуществляется посредством двух кнопок (см. рис. 3). Одна, с надписью «ВВОД», служит для выбора показаний различных тарифов, вторая, на которой изображено кольцо со стрелкой-указателем, служит для выбора режима.

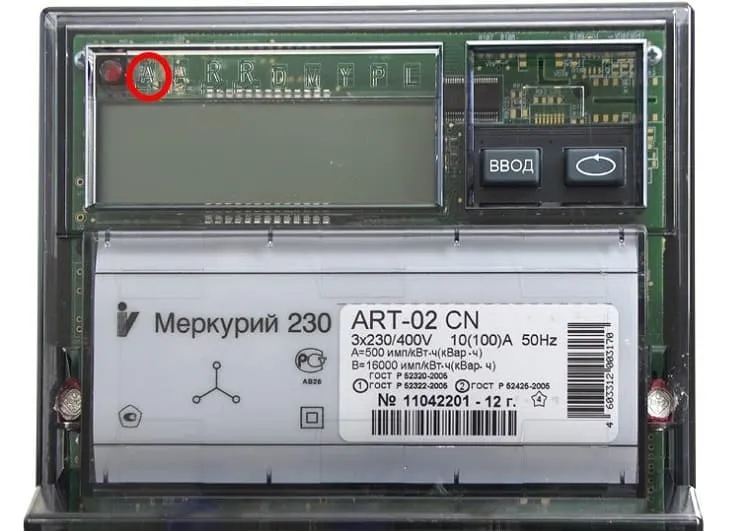

Лицевая панель трехфазного счетчика Меркурий 230

Процедура снятия показаний осуществляется следующим образом:

  1. Необходимо установить соответствующий режим, в данном случае «А». Для переключения режимов необходимо кратковременно нажимать кнопу с кольцом, пока под соответствующей буквой на дисплее (отмечено на рис. 3 красным) не появится черточка.
  2. После установки режима «A» на дисплее отобразится показания для тарифа Т1, для просмотра данных других тарифов (Т2 и Т3) необходимо кратковременно нажать кнопку «ВВОД». Число тарифов определяется настройками счетчика, их производят сотрудники энергетической компании.
  3. Отображение информации производится в следующем формате:
  • Наименование тарифа (Т1-Т3).
  • Собственно, показания (число с двумя знаками после запятой).

Обратим внимание, что к данным устройствам имеется специальное программное обеспечение. Благодаря ему можно получить более детальную информацию при подключении счетчика к ПК.

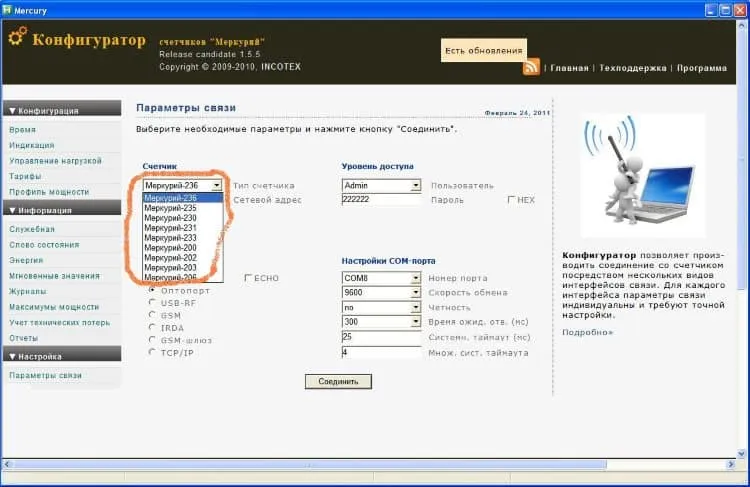

Универсальный конфигуратор для линейки счетчиков Меркурий

Как снять показания счетчика электроэнергии Энергомера СЕ 101, СЕ 102, ЦЭ6803В?

У электронных устройств моделей Энергомера процедура получения показаний довольно проста и не требует никаких нажатий управляющих клавиш, собственно на некоторых модификациях они вообще отсутствуют.

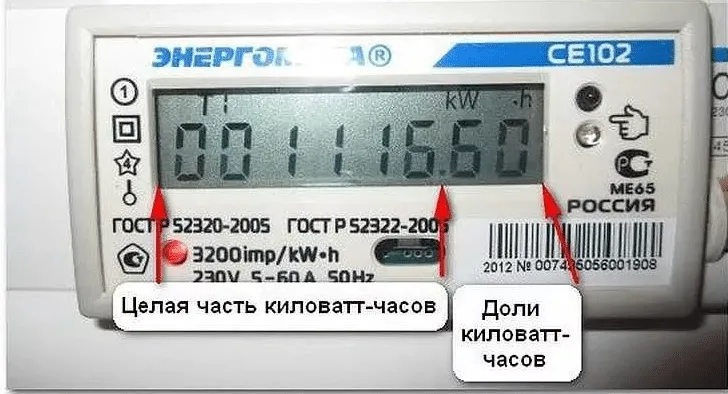

Лицевая панель счетчика СЕ 102

Каждые 10-15 секунд на табло циклически отображаются данные временных зон от Т1-Т2 или Т1-Т3 (в зависимости от модификации прибора) и их суммарное значение. При этом в верхней части экрана отображается наименование тарифа (Т1-Т3 и Т – общей суммы) и, собственно, показания в виде числа с двумя знаками после запятой.

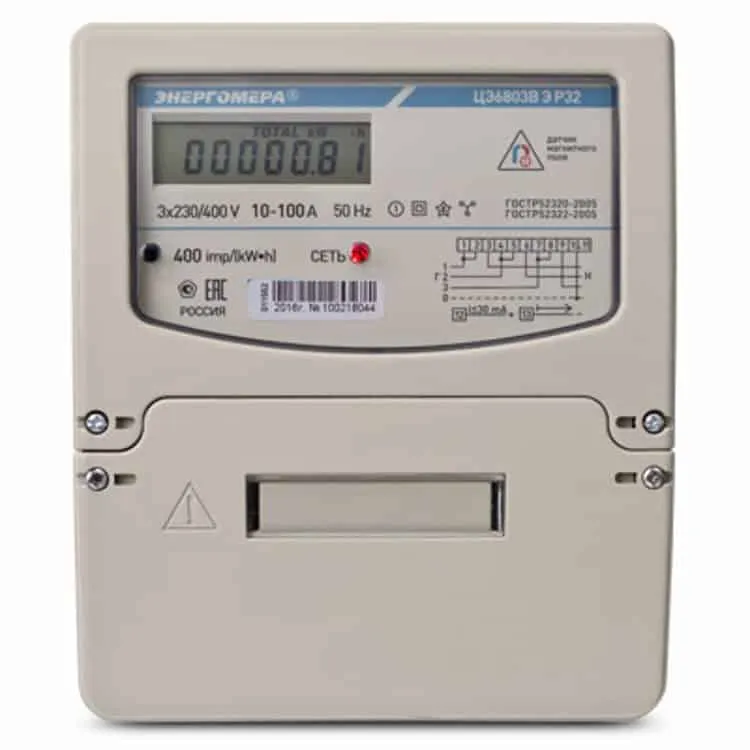

Лицевая панель счетчика ЦЭ6803В тип корпуса P32 (под din-рейку)

Возможность просмотра показаний за прошлый период не предусмотрена.

Как снимать показания со счетчика электроэнергии Микрон?

Данная процедура также не отличается сложностью. При помощи кнопки (на рис. 7 она отмечена красным) выбирается соответствующий режим отображения информации.

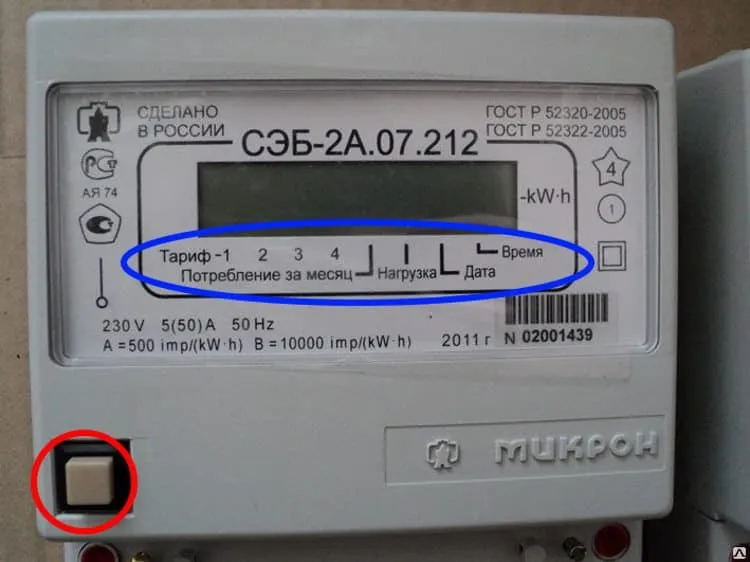

Счетчик Микрон

На корпусе, ниже информационного табло нанесены названия режимов, над текущим из них на экране изображается «птичка». Чтобы правильно снять показания необходимо кнопкой установить режим Т1-Т3. Например, если отметка стоит над Т2, то отображенные данные будут соответствовать показателям выбранного тарифа.

Надеемся, что приведенная информация поможет тем, кто не знает, как снимать показания счетчиков.

Согласно законодательству нашей страны, пользователь обязан иметь в доме/ квартире прибор учёта использованной электроэнергии. Данные о расходе ежемесячно передаются в энергосбытовую компанию для дальнейшего формирования квитанций.

Снимать показания и передавать их в энергетическую организацию — обязанность абонента. В противном случае, ему грозят штрафы и пени. Рассмотрим подробнее инструкцию по снятию показаний с разного типа электросчетчиков.

Порядок снятия показаний счетчика электроэнергии

Счётчики электричества бывают нескольких типов:

  • индукционные;
  • электронные;
  • однотарифные;
  • мнготарифные.

Индукционный прибор однотарифный, не создаёт сложностей в снятии показаний. Суть его работы заключается в двух электромагнитах в конструкции, расположенных относительно друг друга под углом в 90⁰. В магнитном поле расположен диск из алюминия.

Электронные счётчики имеют ряд преимуществ в сравнении с индукционными, по этой причине они постепенно вытесняют последние:

  • компактность;
  • многотарифность;
  • учитывается активная, реактивная мощность;
  • высокий класс точности;
  • доступно дистанционное снятие показаний и автоматическая отправка данных.

Принцип работы электросчётчика основан на микроконтроллере, измеряющем импульсы тока. Контроллер обеспечивает защиту аппарата от аварийных ситуаций. Импульс проходит сквозь датчики, затем выводится в микросхемы. Далее, преобразованная в киловатты информация высвечивается на экране.

Снятие показаний со счетчика индукционного типа

Учёт израсходованной энергии с данного аппарата довольно прост. Достаточно списать данные с индикатора, на котором отображено общее количество потреблённого электричества за всё время эксплуатации. Чтобы рассчитать сумму оплаты, из полученного числа вычесть показания прошлого месяца и умножить на установленный энергосбытовой компанией тариф.

Полученные показания счётчика вписать в квитанцию. Периодически энергетическая компания осуществляет контроль за корректной работой аппарата, поэтому пользователь должен обеспечить сотрудникам доступ к нему.

Списывать следует только целые киловатты, десятые и сотые не нужны для подачи. Существуют модели счётчиков без указания долей.

Снятие показаний со счетчика электронного типа

Внешняя панель электронных счётчиков может напугать и ввести в заблуждение. На самом деле, в снятии показаний с электросчётчиков нет ничего сложного. Существует несколько разновидностей подобных устройств учёта электроэнергии:

  1. Однотарифный (Т1) — учитывает использованное электричество вне зависимости от времени суток, согласно единой тарификации;
  2. Двухтарифный — сутки делятся на две фазы: ночную (Т2) и дневную (Т1), рассчитывающиеся по разным тарифам. Ночью использование энергии значительно дешевле.
  3. Трёхтарифный — помимо ночной (Т2) и дневной фаз (Т1), существует пиковая (Т3). В этот период электроэнергия рассчитывается по завышенному тарифу по причине максимального использования электроэнергии.

Чтобы снять показания со счётчика электронного типа, нужно списать информацию по каждой фазе, в зависимости от типа устройства. Для этого нажмите на панели прибора кнопку «Ввод». Жмите её до тех пор, пока на дисплее не отобразятся данные Т1 и перепишите их в блокнот. Нажмите кнопку ещё раз, перепишите показания Т2, и так далее в зависимости от количества тарифов на счётчике.

Чтобы рассчитать общую стоимость за электричество, нужно умножить каждое списанное показание на тарифы: день, ночь, пик. Полученные значения сложить между собой. Общая сумма и будет оплатой за электричество за прошедший месяц.

Чтобы снять показания с нового счетчика электроэнергии, нужно заглянуть акт, выданный пользователю при установке устройства. В нём записаны данные, снятые с аппарата после монтажа при введении его в эксплуатацию. Когда придёт время передавать информацию об использованной электроэнергии, достаточно списать цифры с дисплея. Для расчёта суммы оплаты нужно вычесть из выписанных показаний данные из акта и умножить на действующий тариф.

Какие есть тарифные зоны (T1,T2,T3)

В многотарифных приборах учёта потреблённого электричества на дисплее отображаются данные Т, которые означают свою фазу в сутках.

Обозначения в двухтарифных счётчиках:

  • Т1 — дневной тариф с 7 утра до 23 часов вечера.
  • Т2 — ночной, с 23 вечера до 7 утра.
  • В трёхтарифных аппаратах классификация обозначений несколько иная:
  • Т1 —дневная фаза, оплачивается по стандартному тарифу.
  • Т2 — ночная, тарификация снижена до 70%.

Т3 — пиковая зона, когда стоимость киловатта электричества значительно завышена. Длится с 7 до 10 утра и с 20 до 23 часов вечера.

Сколько цифр писать при отправке показаний счетчика электроэнергии в Мосэнеросбыт

Некоторые пользователи путаются при снятии показаний счетчика электроэнергии и задаются вопросом сколько цифр вводить. В зависимости от прибора учёта на дисплее отображается 4-7 цифр. Цифры слева означают доли киловатт, которые не учитываются при расчёте оплаты за электричество. Не нужно учитывать и нули, расположенные впереди слева.

Существуют модели устройств, не имеющие сотых и десятых на экране. В случае сомнений правильности снятия показаний, рекомендуется обратиться за консультацией в энергосбытовую организацию.

Правильность переданных данных со счётчика энергии гарантирует правильное начисление оплаты и отсутствие риска переплаты на электричество.

Трехфазный счетчик — как снимать показания? Большинство жилищных помещений абсолютно любого масштаба оборудовано приборами учета. Последние служат для точного подсчета потребляемых в жилище коммунальных услуг, что позволяет довольно-таки существенно снизить стоимость их оказания.

Для подсчета электричества нередко используются трехфазные счетчики. В сегодняшнем материале рассмотрим принципы их действия, использования и то, как снять с данных приборов показания.

Что такое трехфазный электрический счетчик?

Как выглядит 3 фазный электрический счетчик?

Трехфазный электрический счетчик – это стандартный прибор учета, устанавливаемый в отдельных жилых помещениях или в их комплексах.

Главной функцией данного устройства является проведение подсчета потребляемой в конкретном жилище электроэнергии и отражение сформированных показаний в удобной для человека форме.

Отличие 3 фазного счетчика от однофазного заключается в том, что первый способен работать в более загруженных сетях, менее прихотлив в использовании и точнее в показаниях.

Однако для небольших жилых помещений особого смысла в установке трехфазных приборов учета нет, так как все необходимые показания в полной мере сможет отображать и однофазное устройство. В любом случае, на территории нашей страны с одинаковой частотой применяют оба вида электросчетчиков.

Различить между собой трехфазный и однофазный счетчик очень просто – достаточно обратить внимание на то, сколько проводов подходит к прибору:

  • если 3 и менее – устройство работает на одной фазе;
  • если более 3 – устройство трехфазное.

На сегодняшний день выпускаются два вида трехфазных электрических счетчиков: индукционные и электрические.

Первые работают по принципу отображения показаний электропотребления на специальных прокручивающихся элементах. А вторые отображают данные на электронном табло.

Где устанавливается прибор учета и какие модели наиболее популярны?

Советы по установке и выборе трехфазного счетчика

Как было отмечено ранее, для подсчета электропотребления на территории небольшой площади (квартира, частный дом и т.п.) особой целесообразности в использовании 3 фазных счетчиков нет.

Однако, согласно последней статистике, около трети частных жилищ в РФ оборудованы именно таким прибором учета электричества.

Что касается более широкого спектра использования трехфазовых устройств, то распространено их применение в:

  1. Многоквартирных домах (когда речь идет о подсчете электроэнергии по всему дому).
  2. Больших технических предприятиях.
  3. Крупных офисах.

То есть, используются 3 фазные счетчики преимущественно там, где электросеть простилается на большую площадь и нагрузка на нее довольно-таки высока. На данный момент наиболее популярные модели подобных устройств следующие:

  • среди индукционных вариантов – Меркурий 200, Измерон и Энергомер.
  • среди электронных версий устройств – Меркурий 200, Энергомер, Микрон и Саймэн.

Особых различий между электросчетчиками от разных производителей нет, поэтому рассматривать каждый из них более детально, пожалуй, не будем.

Трехфазный счетчик — как снимать показания?

Какие цифры передавать по счетчикам электроэнергии?

Снятием показаний с любого электросчетчика занимаются владельцы объекта, в котором прибор установлен, либо полномочные лица из управляющей компании, предоставляющей коммунальные услуги конкретной группе лиц.

При этом владелец жилья имеет полное право не давать снимать показания своего счетчика как представителям управляющей компании, так и иным лицам.

В таком случае расчет стоимости услуг по предоставлению электроэнергии будет проводится по средним региональным тарифам.

Непосредственно процедура снятия показаний для разных видов трехфазных счетчиков различна:

  • при использовании устройства с индукционной формой подсчета для получения нужных цифр необходимо переписать на листок имеющиеся показания на крутящемся табло прибора. Если одна или две цифры, как правило, из пяти-шести в общем имеют иной цвет, чем остальные, то при снятии показаний данные цифры отбрасываются (они показывают промежуточный подсчет электропотребления в маленьких масштабах, поэтому при определении показаний за месяц не учитываются).
  • при использовании электронного прибора учета придется обратиться к его инструкции. Дело в том, что разные модели счетчиков по 10-15 секунд показывают: время, дату, показатели электропотребления за все время и по периодам (Т1 – 7-23:00, Т2 – 23-7:00, Т3, Т4 и т.д. – льготные периоды). Как правило, последовательность показа значений соответствует описанной выше, однако для максимально точного определения стоит обратиться к ранее упомянутой инструкции счетчика.

Как считать электроэнергию по счетчику? Снять показания с 3х счетчика – это лишь половина дела. Далее придется проделать следующее:

  1. Определить то, сколько электроэнергии было потреблено за последний месяц. Для этого достаточно взять показания счетчика за предыдущий месяц и отнять их от имеющихся на данный момент. Узнать данные показания можно путем ежемесячной записи, либо посмотреть на последней оплаченной квитанции за электроэнергию.
  2. Умножить полученное число электроэнергии на действующий в вашем регионе тариф. Так, к примеру, при показателе потребления электричества в 200 кВт в месяц и тарифе 4 рубля за 1 кВт, заплатить придется – 200 * 4 = 800 рублей.

Как видите, особых сложностей в работе с трехфазными электросчетчиками нет и снять с них показания проще простого. Надеемся, представленный выше материал был для вас полезен. Удачи в оплате коммунальных услуг!

Как рассчитать свет по счетчику? Как смотреть показания счетчика электроэнергии? Как посчитать электроэнергию по счетчику? О процедуре снятия и передачи показаний электросчетчика вы можете узнать, посмотрев видео:
