Поиск распределительной коробки в стене — пошаговая инструкция и видео.

Допустим, вы приняли решение переместить розетку в квартире или установить дополнительную светильник, в такой ситуации первоочередно следует отыскать распределительную коробку, скрытую под отделкой стены.

Назначение распредкоробок

Электропроводка в обязательном порядке должна разделяться по группам в зависимости от энергопотребителя. Для этого и устанавливают подобные конструкции, выполняющие важные задачи:

• обеспечение пожаробезопасности;
• эстетичность.

Под корпусной частью короба находятся проводники, которые таким образом защищаются от различных повреждений. Это позволяет увеличить срок эксплуатации электропроводки.

Основная задача распределительной коробки

С помощью такой конструкции получится сократить бюджет на организацию электрической проводки. Ведь при отсутствии распредкоробки пришлось бы подводить к каждому электроприбору кабель, из-за чего образуется слишком много каналов, которые придется скрывать в перекрытии. Кроме того, все это выглядит не эстетично.

При этом правильное распределение проводников внутри коробки повышает уровень пожарной безопасности в помещении любого типа. Обусловлено это изоляцией соединений и воспламеняющихся материалов, которые находятся в стене. К тому же, такая конструкция удобна для проведения ремонтных работ.

Тем не менее, главной функцией распредкоробки является распределение электроэнергии между потребителями, которые устанавливаются в конкретном помещении. Кроме того, конструкция изделия предполагает возможность расширения за счет добавления дополнительных ветвей (когда требуется установить новый выключатель или розетку).

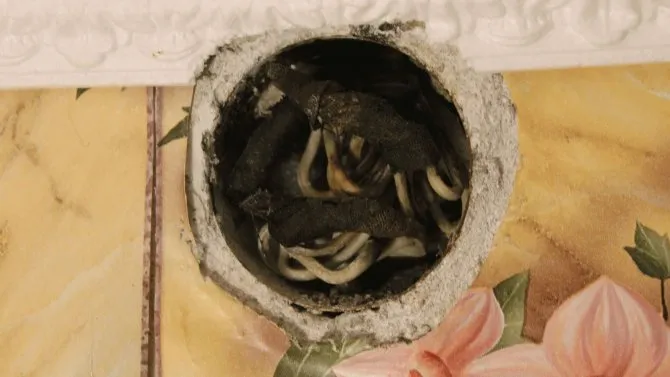

Панельный дом по типовому проекту (Хрущевки и подобные)

В стенах таких домов ставились жестяные неоцинкованные распределительные коробки без дна. Крышка также изготавливалась из неоцинкованной жести. По окончании электромонтажа крышку ставили на место и прижимали ушками, почему-то всегда очень коряво, да и ушки часть выпирали из стены. Почти всегда хозяева квартиры зашпаклевывают или заштукатуривают это непотребство, но найти его можно. Одно два ржавых пятна на стене (или даже ржавые куски металла, торчащие из стены) в 10-15 см от потолка часто свидетельствуют о том, что под ними изъеденная коррозией распределительная коробка.

Почему коробка имеет разные названия?

Этот элемент электрического оборудования имеет несколько названий, в том числе: распредкоробка, ответвительная коробка, распаячная коробка. Только принцип функционирования у них один и тот же: короб представляет собой центр, куда происходит поступление электроэнергии от источника питания, а затем она распределяется по отдельным каналам, которые идут к выключателям, розеткам и другим приборам. Поэтому такую конструкцию принято называть «распределительной». Иначе коробку еще называют «ответвительной», связано это с тем, что к ней подходит только один кабель, а выходит несколько каналов.

Обратите внимание! Коробки еще называют распаячными, что связанно с особенностью соединения проводов внутри. Так, жилы после скручивания обязательно следует паять. Подробнее об этом и других способах соединения мы еще поговорим ниже.

Среди некоторых электриков можно встретить и другое название этой коробки – «расключительная». Образуется это слово от двух определений: распределения и подключения. Ведь сначала предстоит распределить провода, а затем подсоединить их к потребителям.

Соответственно, если консультант магазина назовет коробку иначе, не стоит удивляться, ведь это одно и то же изделие. Скорее следует обратить внимание на габариты короба, потому что под него придется делать углубление в перекрытии. Как правило, стандартные изделия выпускают в виде прямоугольника размером 10x10x5 сантиметров.

Цены на распределительные коробки

Распределительная коробка

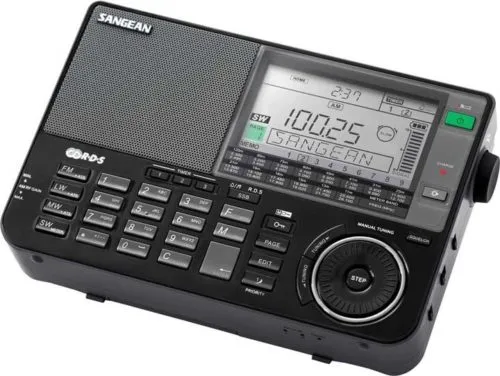

Обнаружение коробки с использованием бытовой радиотехники

Если вы не занимаетесь профессиональной деятельностью, как подручное средство можно использовать портативный радиоприемник. Достаточно настроить его на частоту 100 кГц для этого выбирается АМ диапазон, после чего приложить приемник к стене и плавно передвигать. В районе проводов под напряжением создается наводка, сопровождающаяся характерным пульсирующим звуком, с частотой 50Гц, напоминает треск. По мере приближения к проводу звук усиливается и при удалении уменьшается, таким методом можно определить маршруты прохождения проводов с точностью до 10 см. Для обнаружения коробки надо от розетки определить маршрут до точки, где линии будут расходиться в нескольких направлениях, в этом месте и должна быть расположена коробка. Этот метод хорош тем, что может определять не только металлические распределительные коробки, но и пластиковые.

В качестве детекторов можно использовать магнитолы в режиме записи, подключается внешний микрофон на проводах, который прикладывают к стене. Наводки через цепи микрофона наводятся и усиливаются в усилителе, на выходе получается аналогичный характерный звук. Недостатком такого способа обнаружения коробок считается низкая точность до 10 см, приходиться уточнятся, методом простукивания ориентируясь по звуку. Эффективнее использовать промышленные приборы для обнаружения проводки под напряжением.

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Конечно, выполнить монтаж проводки в квартире без распредкоробок возможно, но это нецелесообразно — тогда следует от основного щитка тянуть множество кабелей к энергопотребителям, из-за чего в стене делают глубокие штробы, которые придется шпаклевать. Кроме того, это предполагает растраты на покупку кабеля, поэтому единственным рациональным решением является приобретение распредкоробок для помещений.

Тем не менее, некоторые пользователи ошибочно считают, что узел соединения, который находится внутри короба, менее безопасен в отличие от целого кабеля. На самом деле, при правильном монтаже, проблем с распределительной коробкой и соединениями проводки не возникает.

К тому же, если представить что коробка отсутствует, и возникла неисправность, придется снимать обои, долбить стену, чтобы найти повреждение. При наличии конструкции достаточно будет снять крышку и осмотреть состояние электропроводки.

Как найти распределительную корбку в стене — разбираемся в сути

Распределительная коробка, она же электрораспределительная коробка, она же ответвительная коробка — это такая черная блямба на стене у потолка, которая постоянно мешает клеить обои вашей жене. Но если ваша жена не любит клеить обои (что по моему мнению маловероятно) или у вас стены гладкие и найти коробку вы не можете, тогда проверьте следующие варианты:

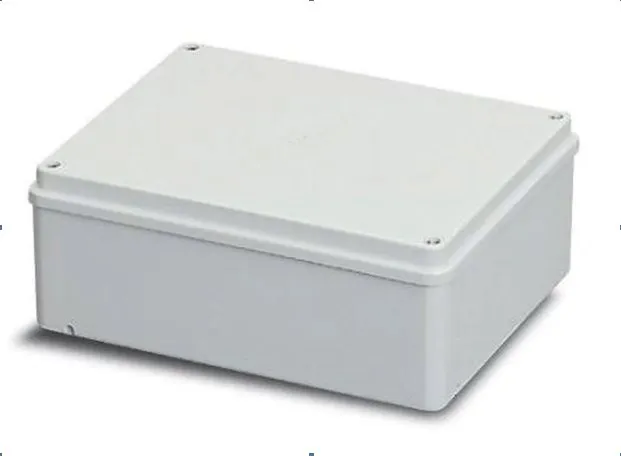

Разновидности распределительных коробок

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.

Таблица №1. Разновидности распредкоробок по способу установки

Вид	Описание
Открытый	Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.

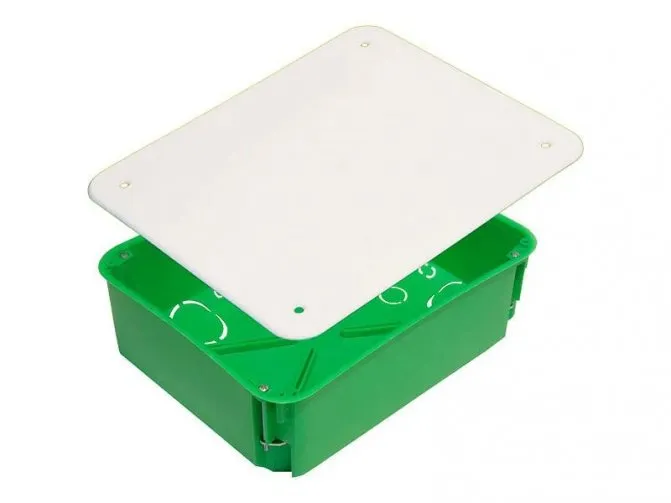

Скрытый	Такой вид распредкоробок чаще всего используется для жилых помещений. Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрация	Описание
	В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: · качественную изоляцию; · прочность к механическим повреждениям; · устойчивость к химическим препаратам и воспламенению.
	Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

Тип	Описание
Без внутреннего наполнения	Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: · вы можете сделать соединение проводов в коробке удобным способом; · при условии правильного монтажа контакты не будут разбалтываться.
С дополнительными клеммами	Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки. Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха.

От чего защищают распредкоробки:

1. Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
2. От частиц пыли. Это актуально на производственных объектах.
3. От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
4. От механических ударов. Это актуально, если коробка устанавливается на улице.
5. От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

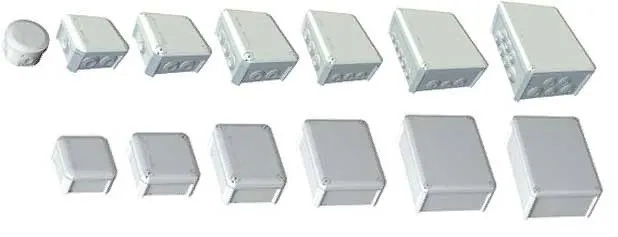

По форме, коробки бывают квадратными, круглыми и прямоугольными — последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Часто задаваемые вопросы

• Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

• Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

1. Ремонт выключателя света в квартире, холодильнике с регулятором
2. Концевая кабельная муфта (термоусаживаемая) — технические характеристики, область применения

Где устанавливают распределительную коробку?

Чаще всего распредкоробку предпочитают устанавливать под потолочным перекрытием примерно на расстоянии 25 сантиметров от него. Связывают это с безопасностью использования электропроводки, ведь не исключается вероятность отпадания защитной крышки, что станет причиной поражения током человека.

Обратите внимание! Еще одной причиной точного расчета места расположения коробки является расход кабеля для разводки сети. Поэтому, чем ближе получится подвести проводник к потребителю, тем короче будет ветвь от короба до этой точки.

Цены на популярные модели штроборезов

Штроборез

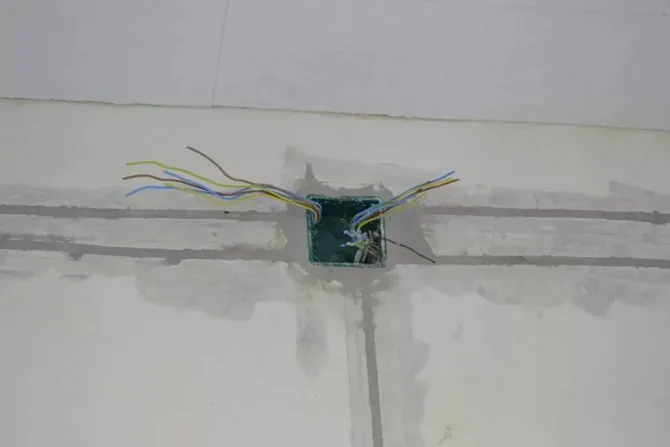

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

1. Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
2. Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
3. Молоток для дополнительной вырубки проемов после использование сверла-коронки.
4. Кусачки – для нарезки проводки нужной длины.
5. Инструмент для снятия изоляции с проводки.
6. Дополнительные приспособления для соединения жил.
7. Тестер.

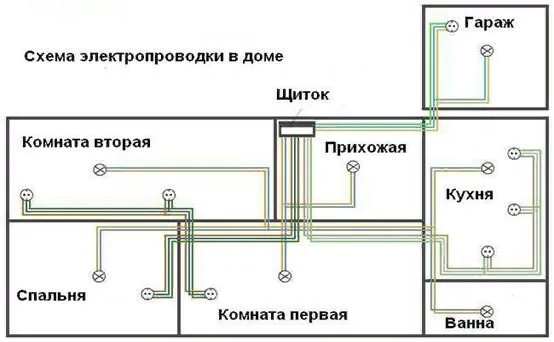

Схема снабжения электроэнергией

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

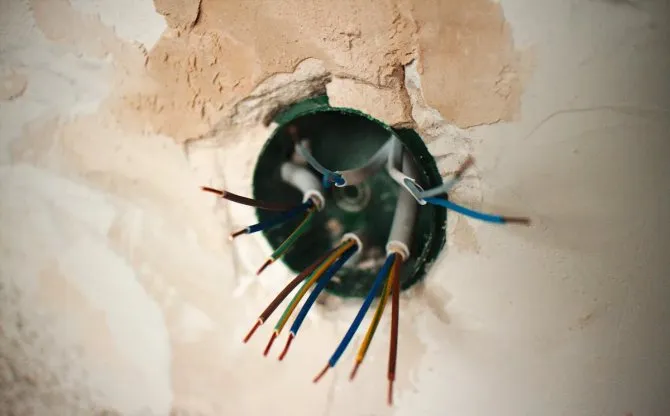

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Шаг 3. В коробку заводят проводку и соединяют ее между собой.

Шаг 4. Теперь останется закрыть коробку крышкой.

Обратите внимание! Крышку стараются закрепить таким образом, чтобы при ее снятии не повреждалась поверхность стены.

Видео – Монтаж распредкоробки

Ошибки при ремонте. Ошибка №1- неправильно установленная коробка для розетки

Делая ремонта квартиры или отдельной комнаты, люди сталкиваются с ошибками, стоящие определённое количество денег.

Делают ошибки при ремонте квартиры или комнаты различные, но большинству виной – контроль или незнание. Данная ошибка не шибко большая и деньги соответственно небольшие.

Но зачем платить за одну работу дважды? Разберём на сайте «АлгоритмСинтез» ошибку, которая случается во время ремонта при замене проводов, розеток и выключателей.

Пример популярной ошибки, ремонтируя квартиру или комнату

Решили сделать ремонт в комнате. Ремонт планируется не просто переклеить обои, а затрагивает практически всю комнату – пол, стены, потолок, окна и двери. Если проводка старая, то резонно встает вопрос, надо заменить проводку.

При этом количество розеток надо добавить, где-то перенести в другое место. Если же проводка не старая и в полном порядке, при этом соответствует требованиям на сегодняшний день, нет необходимости её менять.

Поэтому часто замена розетки или выключателя происходит после финишных отделочных работ. Продолжаем пример. Пригласили электрика, договорились по цене за точку и дело пошло.

Провода проложены в бороздах, распределительные коробки и установочные коробки под приборы установлены, из коробок выпущены провода. Первый этап сделан довольно быстро, буквально за 1 день, комната небольшая около20 м2.

На второй этап установку приборов и подключение приглашайте, когда стены будут окрашены или оклеены обоями. Пригласили отделочников для выполнения ремонтных работ. Стены оказались кривые, и было принято решение их выравнивать. После выравнивания стен и всех шпаклёвочных работ видим наглядно две ситуации.

Два непредсказуемых варианта установленных коробок под розетки и выключатели

Первый вариант – установочная коробка оказалась утоплена в стену настолько, что нормально установить прибор не представиться возможности.

Второй вариант – установочная коробка намного выступает за плоскость стены, естественно, так оставлять нельзя.

Оба варианта предполагают переустановку коробки заново. Сделать без проблем могут сами отделочники, но потом обязательно добавят в список дополнительные работы. Это же не их вина.

Можно пригласить электрика, который наверняка тоже попросит копеечку. Он то уже сделал эту работу и теперь снова тратит время на переделку, и получается что тоже не его вина.

Кто же виноват в данной ситуации? Наверное, и так понятно, тот, кто отважился руководить и взять ответственность за ремонт комнаты на себя.

Исключаем ошибки в процессе ремонта

Чтобы избежать многих ошибок при ремонте, необходимо всё сделать своевременно и соблюдать последовательность ремонта комнаты или квартиры.

1. Электрик прокладывает провода и хорошо фиксирует их в местах установки розеток или выключателей. Для определения на какой высоте будут устанавливаться розетки и выключатели, должен быть известен уровень чистого пола в комнате.

Если выполняются гипсокартонные перегородки или потолка, то необходимо будет вызывать дополнительно для прокладки проводов.

После зашивки гипсокартоном до шпаклевки ещё раз вызываем на предмет целостности и место выпуска провода в нужно месте.

2. Бригада отделочников выполняет ремонт всей комнаты, выравнивает пол, стены, потолок. Поверхность стен уже прошпаклёвана, но до шлифовки приглашаем электрика.

3. Электрик устанавливает распределительные коробки и коробки под розетки, выключатели и терморегулятор, если устанавливали электрический тёплый пол.

В таком случае он обязан установить коробки в уровень с плоскостью стен или буквально на1 миллиметр утопить. Вы обязательно должны проверить этот момент, тогда придётся избежать более затратных дополнительных работ. Также электрик делает распайку распределительных коробок и прозвонку всех проводов, убеждаясь, что всё в порядке и провод нигде не перебит.

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

У этого способа имеются преимущества:

• простота монтажа;
• отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

• некачественное соединение жил;
• отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными. Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Обратите внимание! Некоторые горе-мастера не хотят ждать, пока жилы охладятся естественным путем, поэтому остужают их под струей воды. Тем не менее, делать этого не следует — на поверхности появятся микротрещины.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

• необходимость приобретения паяльника;
• это трудоемкий процесс, с которым справится не каждый новичок;
• соединение получается неразборным;
• через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Видео – Пайка скруток

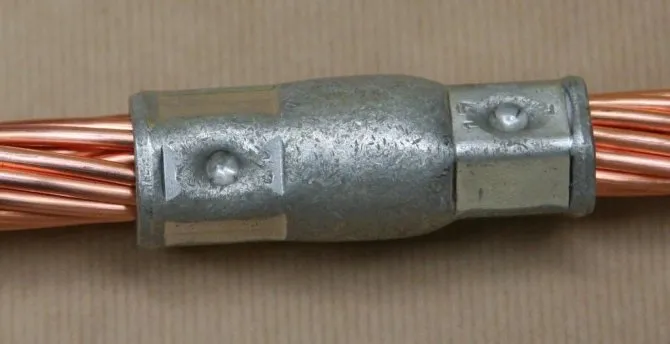

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

• надежность;
• доступную стоимость гильз.

Недостатки метода:

1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
4. На электромонтаж придется потратить время.

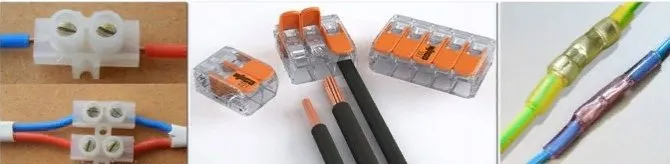

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

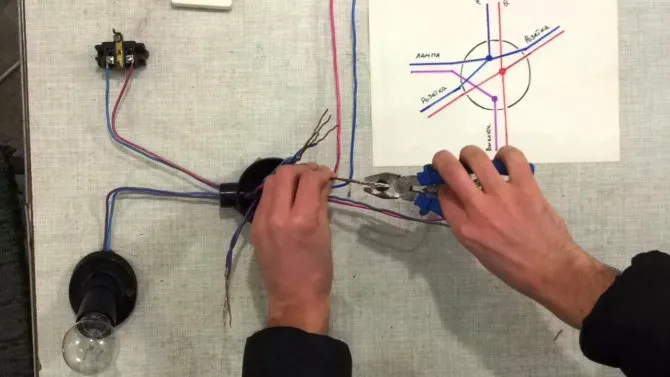

Схемы расключения проводников

Необходимо подробнее ознакомиться и с особенностями подсоединения проводки из распредкоробки к потребителям.

Цены на различные виды индикаторов напряжения

Индикатор напряжения

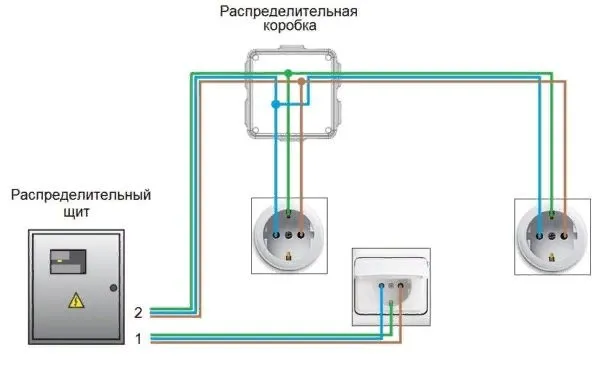

Подключение розеток

Часто розетки подключают группами на одну линию. Так, внутрь короба помещают 3 кабеля с несколькими проводниками. Коричневым цветом обозначен проводник фазы, голубой – ноль, а зеленый или желтый – это заземление. Конечно, некоторые производители используют другие цвета.

Провода раскладывают на ровной поверхности, а затем нарезают по определенной длине, но с запасом (чтобы была возможность повторного разделения). Далее останется зафиксировать их согласно схеме.

Подключение выключателя с одной кнопкой

Здесь уже усложняется проведение монтажа. Ведь имеются три группы электропроводки с разным соединением. Один проводник отвечает за подачу напряжения с другого короба или щита, второй поступает с осветительного прибора, а третий с выключателя.

Проводник фазы подают на выключатель, который подсоединяется к светильнику. Здесь следует удостовериться, что поступление напряжения происходит именно при замкнутом коммутаторе. Проводники ноля и заземления от светильника соединяют со щитом.

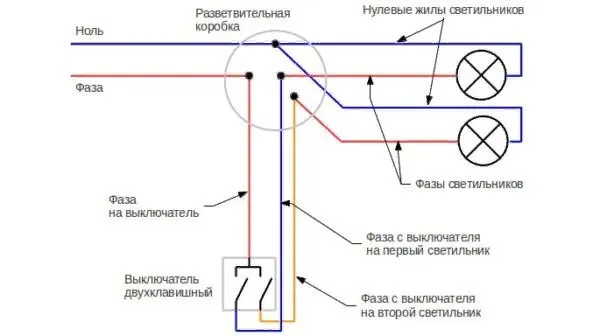

Подключение выключателя с двумя кнопками

К выключателю такого типа подводят трехжильный кабель (без жилы заземления, потому что она соединяется со щитом напрямую). Первый проводник идет на общий контакт коммутатора, второй на первую кнопку, а третий на вторую кнопку.

Обратите внимание! Проводник фазы подсоединяют к общему контакту, ноль фиксируют напрямую со щита и светильников. Провода фазы от осветительных приборов фиксируют с жилами на кнопках.
