Поиск распределительной коробки электропроводки в стене на сайте

Если вы приняли решение перенести розетку в квартире или добавить дополнительный светильник, то первоочередной задачей будет обнаружить распределительную коробку, которая может находиться под слоем штукатурки или скрытой за гипсокартонной стеной.

Ремонт и поиск распределительных коробок

Многие не знают для чего нужна распределительная коробка или как ее часто еще называют распаячная или ответвительная.
В любом помещении квартиры или частного дома вся электропроводка берет свое начало от электрощита, в котором электрические кабели подключаются по одному по группам к автомату. Как правило, на квартиру устанавливается 3 автомата, без учета отдельного- на электроплиту (при ее наличии).

Если у Вас установлено 3 автоматических выключателя, значит с электрощита в вашу квартиру будет идти 3 пары проводов или электрических кабеля. Они и будут запитывать все розетки и освещение в вашем доме. При чем эти три линии будут распределены. Например, одна- на жилые комнаты, вторая- на кухню, третья-на ванную, санузел или коридор. Это делается с целями:

1. Во-первых для того, что бы распределить нагрузку. К одной типичной линии с 16 амперным автоматом можно подключить электропотребители по мощности не более 3.5 Киловатт, а иначе будет выбивать автоматический выключатель. Соответственно к трем группам розеток Мы сможем подключить в 3 раза больше по мощности бытовой техники и других потребителей электрической энергии.
2. Во-вторых, при неисправности одной линии, Вы сможете пользоваться розетками и освещением в помещениях, подключенных к другим линиям.

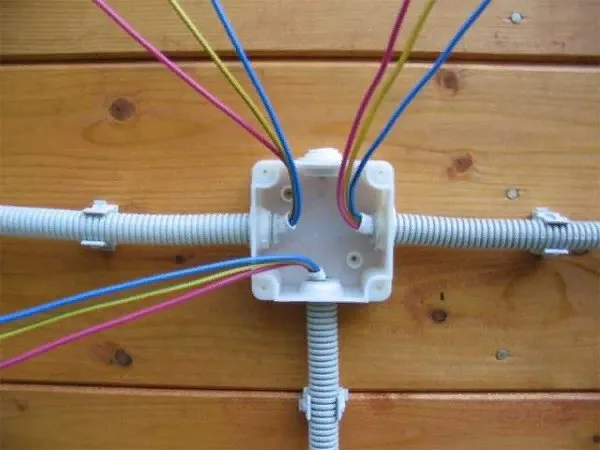

С щита на помещение или несколько идет один кабель электропитания, а розеток в нем много. Да еще есть выключатели света, светильники или люстры. Вот поэтому и нужна распаячная коробка. В нее и сходятся все электрические провода или кабели от розеток, выключателей, светильников или люстр.

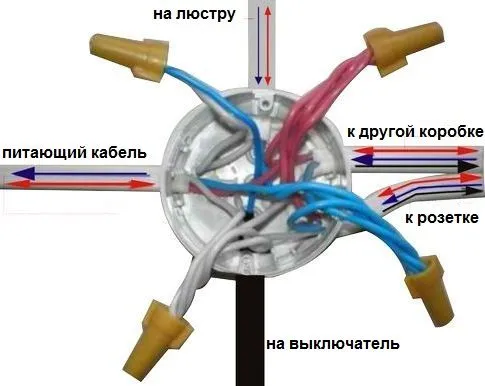

В коробке все провода или жилы электрических кабелей соединяются по определенной схеме. Схема расключения в этой статье.

На одной группе может быть несколько ответвительных коробок, которые между собой объединяются перемычкой электропитания. Только провода или кабель на электрическую плиту прокладывается с электрощита на прямую сразу на соотвествующую розетку, потому что электроплита является мощным электропотребителем. На нее устанавливается 32 или 40 А автомат, и прокладываются провода сечением медной жилы не менее 4, чаще- 6 квадратных милиметров.

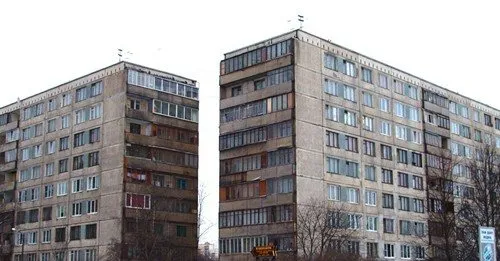

Определяем расположение проводки в панельном доме

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сих пор не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные — это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов — рано или поздно «выбивающие» пробки натолкнут на мысль о том, что проводку все же необходимо совершенствовать.

При этом схемы расположения проводников нельзя назвать универсальными. Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана — на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель при необходимости.

Как найти распаячную коробку электропроводки.

Иногда необходимо найти распределительную коробку, например при поиске неисправностей электропроводки или если необходимо добавить розетку в комнате. Но многие при ремонте квартиры замазывают коробки штукатуркой, шпатлевкой или заклеивают обоями. В результате трудно найти при необходимости ответвительную коробку. Да согласен, что ее крышка не смотрится на фоне отделки. Но необходимо учитывать, что в любой момент может понадобится к ней доступ. Советую перед тем как приступать к отделочным работам в помещениях- взять рулетку и нанести привязки на схему помещения, потому что через 5-10 лет Вы и не вспомните, где они находятся.

Если схемы у Вас нет или Вы купили квартиру, тогда придется искать самостоятельно распаячные коробки. Вот как это делаю Я:

1. В 99% случаев коробка будет находится над выключателем света под потолком и на расстоянии от него не более 15-20 сантиметров.



2. После этого вскрываем коробку и смотрим сколько линий отходит на розетки. От которых они все вместе с электропитанием скручиваются в две или три (трех проводная система) скрутки. На светильники фазные скрутки будут по-меньше (в большинстве случаев из 2 проводов). При этом в большие скрутки будет скручен ноль и земля от светильника, а также фаза на включатель. И так же в них приходит один кабель электропитания или два, если есть перемычка на другую коробку.
3. Итак, если количество розеток соответствует количеству проводов или кабелей и больше нет выключателей в комнате- значит больше в помещении нет распределительных коробок.
4. Если нет, вскрываем розетки и смотрим сколько на них сидит проводов на каждом контакте. Если по два значит розетки подключены шлейфом- одна от одной.
5. В новых квартирах изредка розетки могут быть подключены от коробки за стенкой, которая ближе расположена и подключена к одной группе.
6. Нередко устанавливается дополнительная коробка на розетки. Причем она будет находится под потолком не над самой дальней розеткой, а над той, что будет ближе к выключателю.

Рекомендую ознакомиться с правилами электромонтажа, что поможет Вам изучить принципы прокладки электропроводки. Всегда соблюдайте меры предосторожности. Помните, что 220 Вольт в домашней электросети опасно для жизни человека!

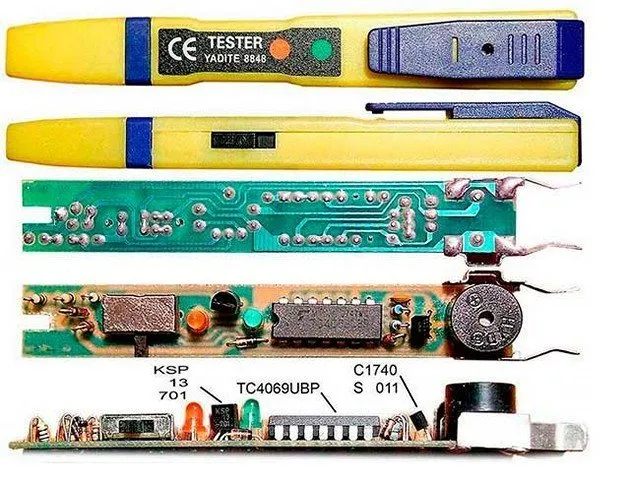

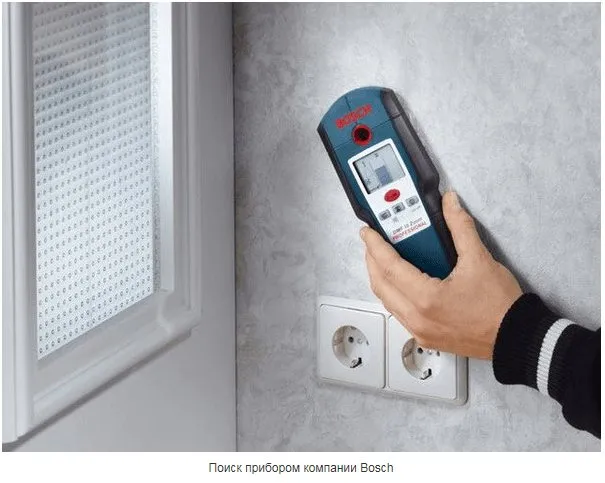

Простые промышленные приборы для обнаружения проводки

Многие производители делают индикаторы обнаружения проводки с различными дополнительными функциями, рассмотрим самые простые и доступные для обычного потребителя, работающего на бытовом уровне:

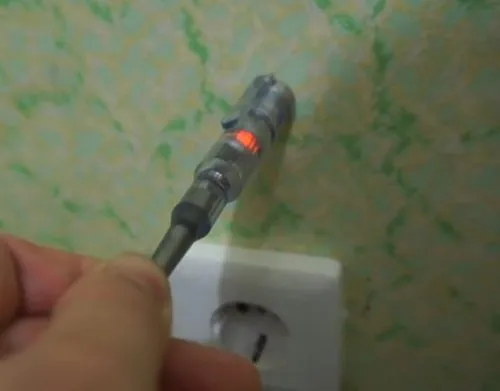

• Индикаторная отвертка с автономным питанием на батарейках таблеточного типа и светодиодом в качестве индикации. Для определения маршрута проводов достаточно взять отвертку за металлический конец пера и ручкой провести по стене, при появлении наводки светодиод засветится.

• Универсальная отвертка имеет три режима работы, «О» — определение фазы в цепи обычным прикосновением пером к оголенному концу проводника. В режиме «L» индикатор бесконтактно на расстоянии 1.5 см показывает наличие провода под напряжением.

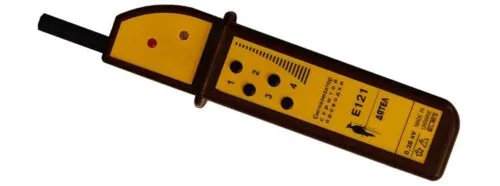

• Индикатор скрытой проводки «Дятел» отечественного производства имеет четыре порога чувствительности.

Интервал чувствительности от антенны до провода под напряжением в мм

диапазон 1	10 мм.
диапазон 2	100 мм.
Диапазон 3	150 мм.
диапазон 4	700 мм.

Первый заниженный, самый точный определяет скрытый провод на расстоянии 1 – 1.5 см, в четвертом режиме точность определения до 3-4 см.

Наличие электрического поля проводника обозначается индикаторным светодиодом и звуковым зуммером. Для тестирования надо нажать и удерживать кнопку соответствующего режима, проводя кончиком антенны по поверхности стены. Самая простая модель «Дятла» стоит примерно 800р.

Для обнаружения распределительной коробки, при использовании любого прибора выявляются места пересечения линий.

Как сделать распаячную коробку.

Неисправности в распределительных коробках происходят из-за низкокачественного электромонтажа или в результате износа электропроводки. Особенно, часто это характерно для алюминиевой проводки. Признаками неисправностей коробок является:

• Искрение и подгорание скруток проводов с выделением характерного запаха от подгоревшей электроизоляции.



• Неработоспособность одной или нескольких электрических розеток в комнате, или не работающий светильник, люстра. Но не всегда в этом виновата коробка, а электропроводка. Подробнее об этом в этой статье.

Устранение неисправностей:

1. Если подгорели скрутки, при условии что позволяет длина проводов, откусываем, зачищаем и скручиваем заново вместе. Но лучше сделать надежное соединение при помощи клеммников.



2. Если отгорел или отломался провод в коробке, тогда необходимо его нарастить по этой инструкции.
3. Если произошло короткое замыкание между фазой и нулевым или заземляющим проводником- разъедините провода и восстановите изоляцию на каждом из них при помощи кембрика или ХБ изоленты.

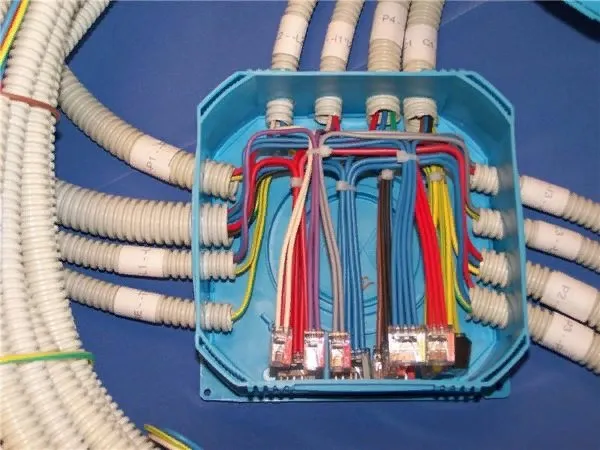

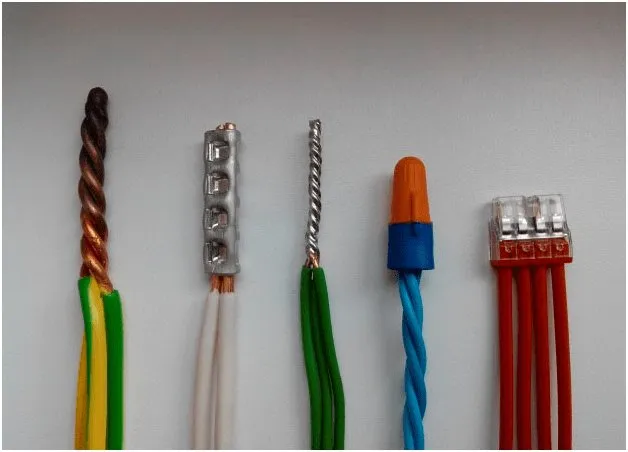

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

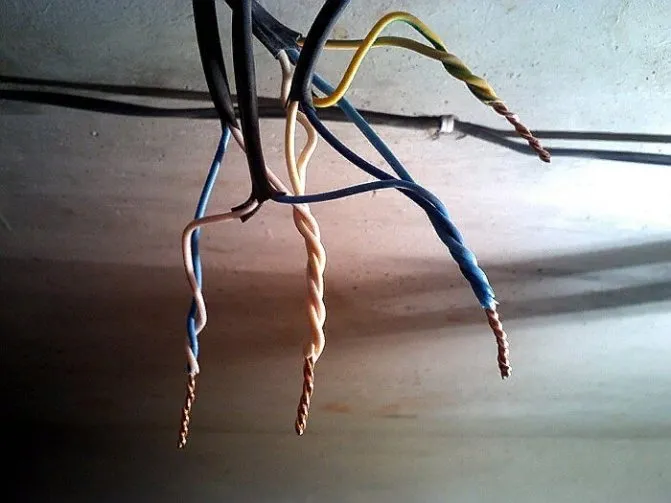

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

У этого способа имеются преимущества:

• простота монтажа;
• отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

• некачественное соединение жил;
• отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

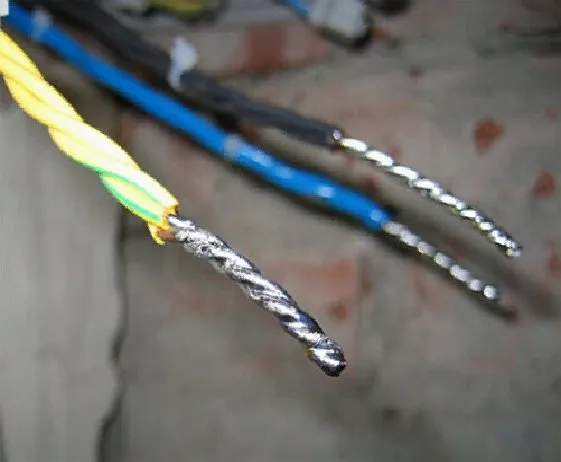

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными. Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Обратите внимание! Некоторые горе-мастера не хотят ждать, пока жилы охладятся естественным путем, поэтому остужают их под струей воды. Тем не менее, делать этого не следует – на поверхности появятся микротрещины.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

• необходимость приобретения паяльника;
• это трудоемкий процесс, с которым справится не каждый новичок;
• соединение получается неразборным;
• через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Видео – Пайка скруток

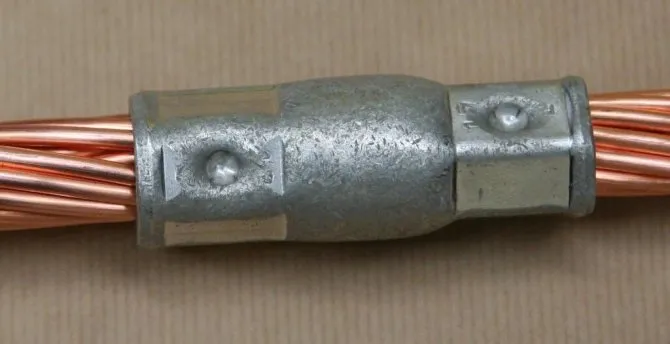

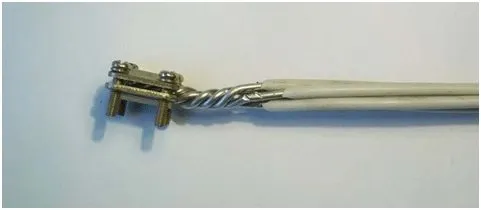

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

• надежность;
• доступную стоимость гильз.

Недостатки метода:

1. Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
2. Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
3. Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
4. На электромонтаж придется потратить время.

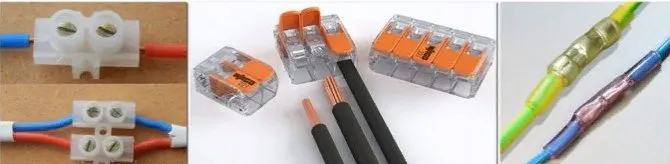

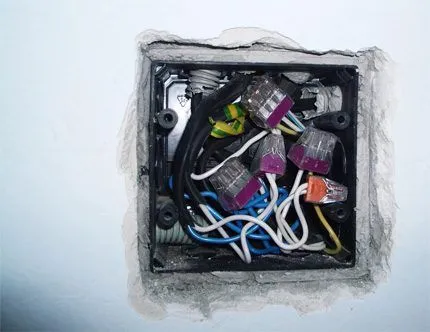

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

Восстановление схемы электропроводки

Чтобы в помещении или жилой комнате с исправной электропроводкой найти распределительную коробку необходимо:

• начертить схему электропроводки на основе имеющихся соединений выключателей и розеток;
• по схеме оценить возможное количество распределительных коробок в помещении;
• выполнить поиск распределительных коробок.

Для начала надо либо выкрутить пробку на входном щитке либо отключить на нём соответствующий комнате выключатель и убедиться при помощи индикаторной отвёртки в отсутствии напряжения в комнате на розетках и выключателях. После этого потребуется снять крышки с выключателей розеток и осмотреть их клеммы. Возможны только два варианта соединений:

• в клемме присутствует один провод и это означает, что он либо проложен от коробки до розетки или выключателя, либо эти клеммы последние в соединении с другими розетками или выключателями;
• в клемме присутствует два провода, что указывает на последовательное соединение клемм выключателей и розеток.

На листе бумаги наносятся изображения выключателей и розеток. Затем потребуется уточнить схему их соединений. Для этого потребуется тестер и удлинитель, который позволит удобно «прозвонить» провод между клеммами разных розеток и выключателей. «Прозвонить» надо начиная с розетки, клеммы которой содержат только одну пару проводов. Винты на клеммах с двумя проводами надо отвинтить, а концы проводов развести.

Если в комнате присутствует несколько розеток с одной парой проводов, вставляем в любую из них штепсель удлинителя. Удлинитель располагаем около любых разомкнутых концов проводов. Один щуп тестера вставляется в удлинитель, а другим надо последовательно прикасаться к разведенным концам проводов. Показания тестера в режиме измерения сопротивления покажут нулевое сопротивление на искомом проводе.

Это будет провод либо последовательно соединяемых клемм розеток и выключателей, либо из соединения двух розеток или выключателя, который соединён через одну или несколько распределительных коробок. По результатам тестирования проводки чертится её электрическая схема. Но при этом реальное количество распределительных коробок останется не выясненным.

Схемы расключения проводников

Необходимо подробнее ознакомиться и с особенностями подсоединения проводки из распредкоробки к потребителям.

Цены на различные виды индикаторов напряжения

Индикатор напряжения

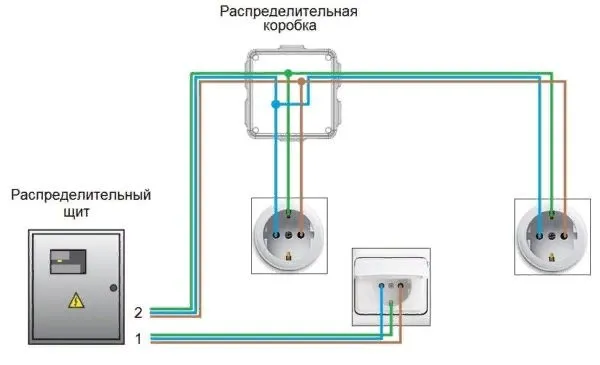

Подключение розеток

Часто розетки подключают группами на одну линию. Так, внутрь короба помещают 3 кабеля с несколькими проводниками. Коричневым цветом обозначен проводник фазы, голубой – ноль, а зеленый или желтый – это заземление. Конечно, некоторые производители используют другие цвета.

Провода раскладывают на ровной поверхности, а затем нарезают по определенной длине, но с запасом (чтобы была возможность повторного разделения). Далее останется зафиксировать их согласно схеме.

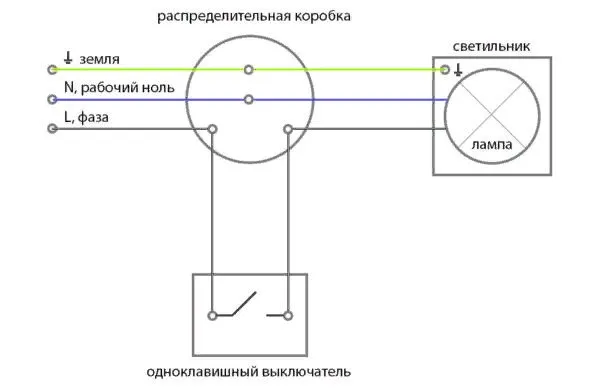

Подключение выключателя с одной кнопкой

Здесь уже усложняется проведение монтажа. Ведь имеются три группы электропроводки с разным соединением. Один проводник отвечает за подачу напряжения с другого короба или щита, второй поступает с осветительного прибора, а третий с выключателя.

Проводник фазы подают на выключатель, который подсоединяется к светильнику. Здесь следует удостовериться, что поступление напряжения происходит именно при замкнутом коммутаторе. Проводники ноля и заземления от светильника соединяют со щитом.

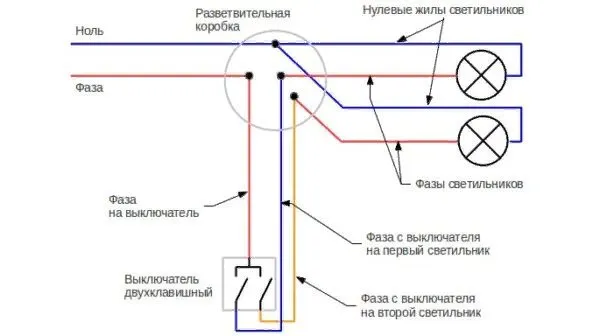

Подключение выключателя с двумя кнопками

К выключателю такого типа подводят трехжильный кабель (без жилы заземления, потому что она соединяется со щитом напрямую). Первый проводник идет на общий контакт коммутатора, второй на первую кнопку, а третий на вторую кнопку.

Обратите внимание! Проводник фазы подсоединяют к общему контакту, ноль фиксируют напрямую со щита и светильников. Провода фазы от осветительных приборов фиксируют с жилами на кнопках.

Поиск и ремонт

Поэтому найти распределительную коробку можно одним из следующих способов. Наиболее надёжным является индуктивный метод. Он основан на определении места нахождения провода с током по его электромагнитному полю. Для поиска потребуется специальный прибор, например как на изображении ниже:

• понижающий трансформатор мощностью 100 – 200 ВА с первичной обмоткой на 220 В,
• мощный керамический резистор,
• универсальная магнитная головка от катушечного магнитофона,
• тестер,
• удлинитель.

Параметры резистора зависят от напряжения на выводах вторичной обмотки трансформатора. Если резистор перегревается при подключении к трансформатору его надо положить в банку с водой. Тестер соединяется с выводами магнитной головки и используется либо в режиме измерения микровольт, либо микроампер. Что лучше выясняется опытным путём.

• Соединяем последовательно вторичную обмотку трансформатора и резистор.
• Выбираем те две клеммы розетки, розеток, выключателя или выключателей, которые определены указанным выше методом как соединённые через распределительную коробку.
• Соединяем одну клемму со свободным выводом вторичной обмотки, а другую – со свободным выводом резистора.
• Прикладываем к стене магнитную головку возле одной из клемм. Перемещая магнитную головку, добиваемся максимума показаний тестера.
• Точку максимума на стене помечаем.
• Удаляясь от первой точки, аналогично помечаем вторую, третью и так далее пока не приблизимся к другой клемме. При этом через точки можно либо провести линию, либо вообразить её.
• Переключив вывод обмотки или резистора на другую аналогичную клемму, делаем разметку для следующей жилы другого провода, проходящего через распределительную коробку.

В месте пересечения двух линий, проходящих через точки, будет соединение проводов. Если это соединение выполнено в коробке, то она, таким образом, обнаружена.

Рассмотренные выше методы дают возможность точно определить местоположение коробки скрытой под толстым слоем покрытия – штукатурки, гипсокартона. При этом не получается постукивая по стене найти распределительную коробку. Но бывает и так, что коробку можно найти визуально, по мало заметным признакам.

Если дом построен в шестидесятые годы 20-го века и принадлежит к так называем «хрущёвкам», распределительные коробки тех лет изготавливались из железа и всегда немного возвышались над поверхностью стены фиксаторами крышки. За прошедшее длительное время они подверглись коррозии, которая диффундирует в поверхность стены и придаёт желтизну штукатурке или обоям вокруг коробки.

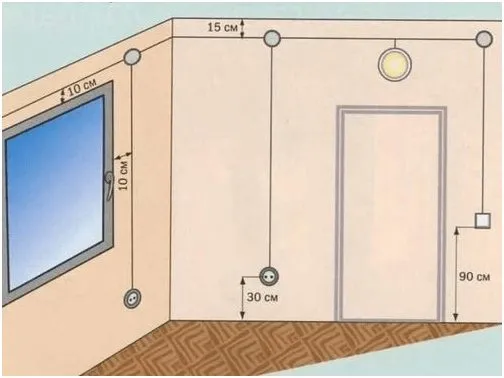

Также при поиске можно основываться на правилах по размещению электро — фурнитуры и проводки, как показано на изображении ниже:

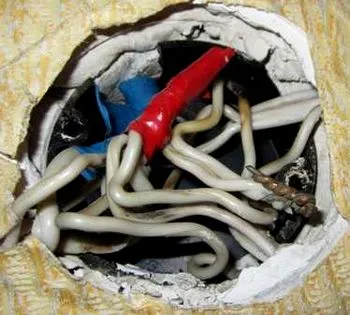

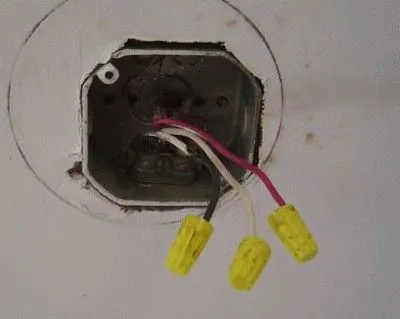

После того, как коробка обнаружена, её крышку надо снять для того, чтобы оценить состояние скруток. Правильно сделанная скрутка должна соответствовать одному из изображений:

Если этого нет, потребуется привести существующие в коробке скрутки в соответствие с установленными нормами, как показано на изображении выше. Поскольку провод розетки нагружается намного больше, чем у выключателя, для розеток рекомендуется:

• скрутка спайкой или сваркой для одножильных медных проводов;
• для многожильных медных проводов предпочтительнее опрессовка;
• алюминиевые жилы надо обжать как минимум пластиковым колпачком. Но применение зажима будет более надёжным:

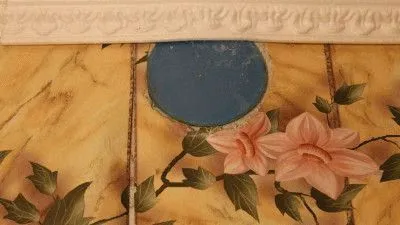

Если коробка была сильно заглублена и скрыта под толстым слоем штукатурки, перед тем, как снова закрыть её крышкой, надо прикрепить накладку на крышку. При закрытой коробке накладка из деревянной дощечки или пенопластовой плитки должна быть вровень с поверхностью стены.

После этого можно накрывать место расположения коробки обоями или иным декором. Впоследствии она будет легко обнаружена простукиванием.

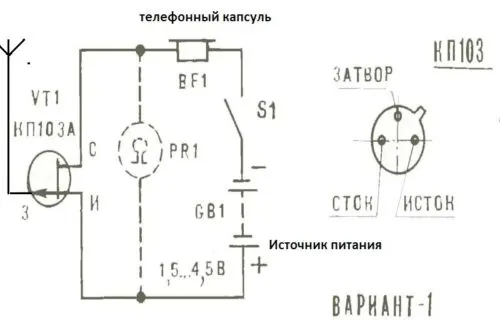

Простой индикатор скрытой проводки на одном транзисторе

Даже далекий от радиотехнической тематики человек, может собрать индикатор на одном транзисторе самостоятельно. Схема простая, основным элементом является полевой транзистор КП103 или КП 303.

Исток транзистора подключается к «+» источника питания, сток к «минусу», через микрофонный капсюль 1.6 кОм от старого телефона и переключатель. Затвор транзистора используется в качестве антенны, к нему припаивается медный провод 8-10 см, сечением 1-2.5 мм2.

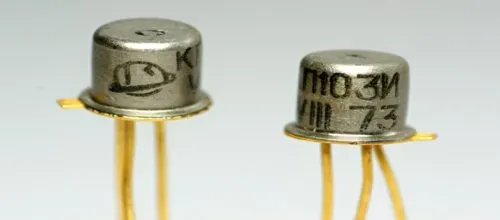

Внешний вид полевого транзистора КП 103

Точность определения скрытого провода таким прибором 3-5 см, работа основана на изменении сопротивления между стоком и истоком при воздействии электрического поля. В цепь между стоком и истоком можно подключить мультиметр в режиме измерения 200 кОм, чтобы контролировать максимальное значение сопротивления при приближении антенны к проводу.

Аналогичную схему можно собрать на микросхемах 561 серии, принцип ее работы такой же.

Помогите найти распределительную коробку в квартире

Пояснение: 2-комнатная квартира, соседствующая с 1-комнатной, на лестничной клетке с четырьмя квартирами, в 9-этажном панельном доме улучшенной планировки постройки 1984-го года (с закутками мусоропровода). Питается через пару автоматов (один — на коридор, сан/узел, спальню; другой — на гостиную и кухню). Прекратилось питание в кухне и большой комнате (после небольшого затопления сверху). Автомат и идущий от него кабель в порядке (т. е. под напряжением). Распределительную коробку на коридор, сан/узел и спальню нашёл (в верхней части несущей стены коридора), равно как и коробку на сан/узел (между ванной и кухней), а вот поиск распред/коробки на комнату и кухню успехом не увенчался. Может, у кого-то есть структурная схема разводки для таких квартир? Буду безмерно благодарен!

2Эдвард Обычно электрики ДЕЗа имеют эти схемы (по крайней мере у нас в доме электрик ее точно имеет).

Попробуйте найти коробки строго над выключателями и розетками на высоте 10-15 см от потолка. Особое внимание обратите на зону пролива. Где установлены групповые автоматы?

Как раз сегодня вызывали электрика — порезал обои, раскурочил все доступные коробки, а в конце, так и не отыскав причину, заявил, что он ровно столько же знает, что и я, что у него ещё полно сегодня вызовов, и вообще, чтобы завтра утром мы вызвали другого (более опытного) электрика с участка. Если бы мне удалось найти где-нибудь схему, думаю, с проблемой справился бы сам (не такое чинил). Впрочем, даже если кто-то имел такой же опыт по поиску данной коробки, который увенчался успехом, и счастливчик готов поделиться своими познаниями (просто-напросто указал бы место коробки), и схемы-то вовсе никакой не надо.

sergey_sav написал : Попробуйте найти коробки строго над выключателями и розетками на высоте 10-15 см от потолка. Особое внимание обратите на зону пролива. Где установлены групповые автоматы?

Именно по этому принципу и искал, только. А не может ли находиться коробка (или просто некие клеммы-скрутки) в абажурном отверстии на потолке? (Автоматы, как и положено, в щитке, а пары, идущие от них, замурованы в жёлобе на уровне прим. двух метров от пола)

Ещё вопросы, если не надоел.

Пропало всё питание указанных помещений (свет и розетки)? Над автоматом тоже есть коробка? Особое внимание — зоне пролива.

2Эдвард А простукивать стены под потолком не пробовали ? Бывает помогает.

sergey_sav написал : Ещё вопросы, если не надоел. Пропало всё питание указанных помещений (свет и розетки)? Над автоматом тоже есть коробка? Особое внимание — зоне пролива.

Да, пропало одномоментно всё питание комнаты и кухни (освещение + розетки). Над автоматом коробки нет, провода идут сразу через вертикальную трубку по горизонтальному жёлобу к квартирам. Зона пролива — весь коридор и сан/узел по потолку, но особых ореолов на обоях не видел.

iale написал : 2Эдвард А простукивать стены под потолком не пробовали ? Бывает помогает.

Всяко уже пробовал: и простукивать, и прощупывать, и под потолком, и ниже, и над розетками, и над выключателями по всей вертикали — один хрен.

Тогда стоит попытаться найти путь кабеля от автомата до первой коробки с помощью индикатора поля (скрытой проводки).

2Эдвард Может тогда в проблемных розетках вытащить из стены механизм и по направлению провода прикинуть расположение коробки ( если провод не в штробе, а внутри стены в канале идет )?

sergey_sav написал : Тогда стоит попытаться найти путь кабеля от автомата до первой коробки с помощью индикатора поля (скрытой проводки).

Хороший индикатор немалых денег стОит , а детектор на полевичке через толщу бетона плохо берет —

sergey_sav написал : Тогда стоит попытаться найти путь кабеля от автомата до первой коробки с помощью индикатора поля (скрытой проводки).

Вот с этого места хотелось бы поподробней! Да, а арматура не помешает поиску? Будет ли обнаружено поле запитанного искомого кабеля при токе, равном нулю ампер?

Назначение распредкоробок

Электропроводка в обязательном порядке должна разделяться по группам в зависимости от энергопотребителя. Для этого и устанавливают подобные конструкции, выполняющие важные задачи:

• обеспечение пожаробезопасности;
• эстетичность.

Под корпусной частью короба находятся проводники, которые таким образом защищаются от различных повреждений. Это позволяет увеличить срок эксплуатации электропроводки.

Основная задача распределительной коробки

С помощью такой конструкции получится сократить бюджет на организацию электрической проводки. Ведь при отсутствии распредкоробки пришлось бы подводить к каждому электроприбору кабель, из-за чего образуется слишком много каналов, которые придется скрывать в перекрытии. Кроме того, все это выглядит не эстетично.

При этом правильное распределение проводников внутри коробки повышает уровень пожарной безопасности в помещении любого типа. Обусловлено это изоляцией соединений и воспламеняющихся материалов, которые находятся в стене. К тому же, такая конструкция удобна для проведения ремонтных работ.

Тем не менее, главной функцией распредкоробки является распределение электроэнергии между потребителями, которые устанавливаются в конкретном помещении. Кроме того, конструкция изделия предполагает возможность расширения за счет добавления дополнительных ветвей (когда требуется установить новый выключатель или розетку).

Как найти и заменить распределительную коробку

Под распределительной или распаячной коробкой понимается локальный узел для коммутации проводки по ветвям. Привыкли видеть в образе круглой формы отверстий, чаще в районе потолка (чтобы никто не влез случайно). В типичной квартире на одно-два помещения приходится по распределительной коробке. Поиск не составил бы труда, не попытайся хозяева замаскировать обоями. Поэтому приходится иногда ломать голову, как найти и заменить распределительную коробку.

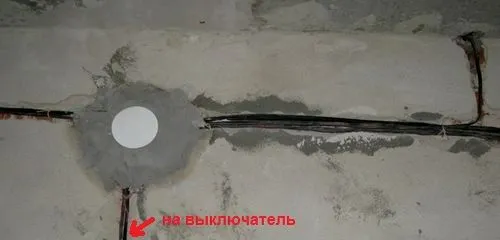

Старая распределительная коробка в доме

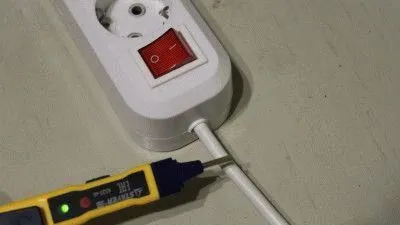

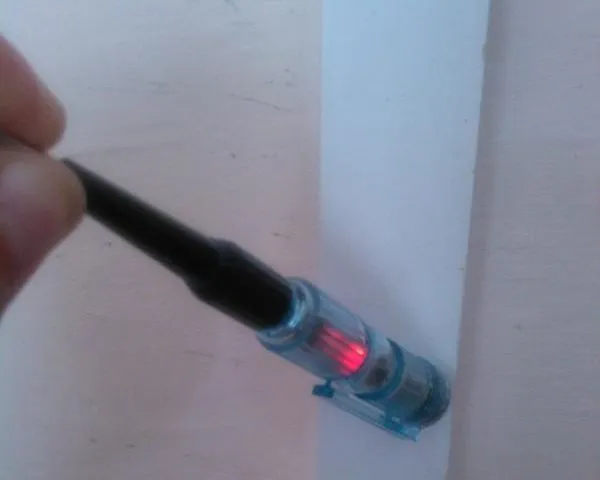

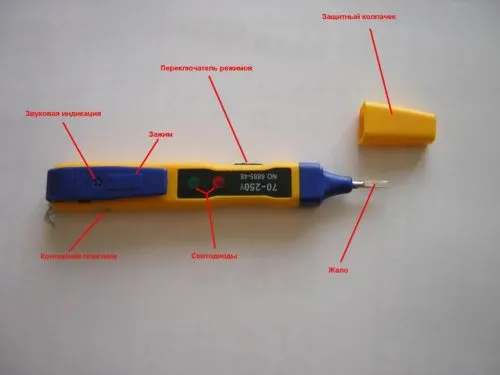

Индикаторная отвертка в помощь

Это наиболее действенный из «дешевых» способов. Цена вопроса 100 — 150 рублей, но с помощью нее вы сможете с неплохой точностью определить провод под штукатуркой. Итак, для определения провода необходимо пальцами зажать шлиц (кончик), а обратной стороной водить по месту предполагаемого провода. При обнаружении светодиод загорится красным (ну или каким-либо другим цветом). Обратите внимание, что отвертка способна обнаружить провод на глубине не более 2 см, и он обязательно должен быть под напряжением. Поэтому, если проводка лежит глубже, то отвертка вряд ли заметит его.

В любом случае у каждого электрика в арсенале должна быть индикаторная отвертка. Вот, например, недорогой вариант индикаторной отвертки ROBITON VT-005, которая позволяет определять напряжение контактным и бесконтактным способом.

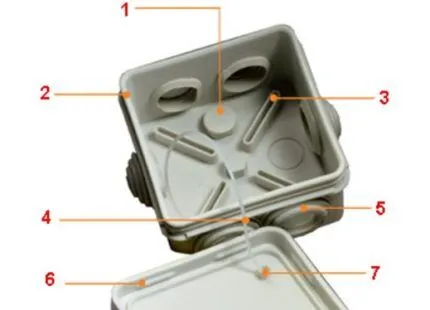

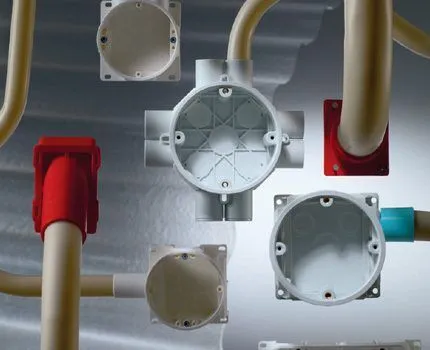

Конструкция распределительной коробки

В старых домах распределительная коробка мало отличается от подрозетников. Это круглой формы углубление в стене, прикрытое пластмассовыми крышками характерного вида (см. фото). Внутри находятся скрутки, по нынешним стандартам часто монтируются клеммники различного вида. Крышка держится слабо, иногда выпадает, сложностей с доступом обычно не наблюдается. Внутри, как правило, кошмар:

1. Распределительные коробки старого выпуска обычно металлические. Возможно и замыкание на корпус.
2. Внутри скрутки невообразимой формы. Разобраться способен не каждый электрик.
3. Ввиду подобных соединений распределительные коробки считаются местом с повышенной вероятностью возгорания.

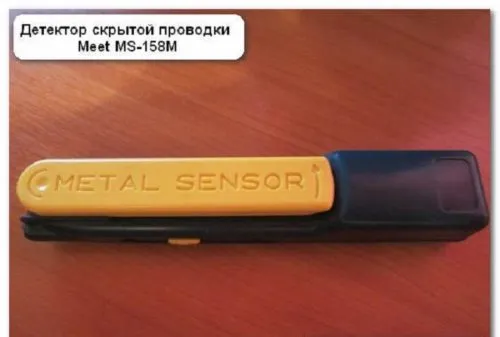

Основные функции и характеристики Meet MS-158M

Функция	Величина параметров
Обнаружение поля от сети переменного тока	70 до 600 В
Мощные электромагнитные излучения	0,5 (мВт/см), может быть трубка телевизора, свч печ.
Обнаружение металлических элементов и определение трассы скрытой проводки по ЭМИ.	на глубине до 55 (мм)
проверка целостности цепи	сопротивлением от 0 до 50 (МОм)
фонарик	+
элементы питания	две «пальчиковые батарейки ААА» 1.5В
рабочие температуры	-10 до +50
вес	100 гр
габариты	170х32х30 мм
способ индикации	Световая и звуковая

Совет№1. Некоторые дилетанты предлагают собрать металлодетектор используя подручные средства, CD,DVD диски калькулятор и батарейка. Не тратьте время, это полный бред, проверено.

Для обнаружения коробки или проводки в стене требуются обмотка, электронная схема и источник питания сборка и стыковка всех составляющих требует определенных знаний и практических навыков. Для одноразового использования этим заниматься не стоит, легче воспользоваться другими методами.

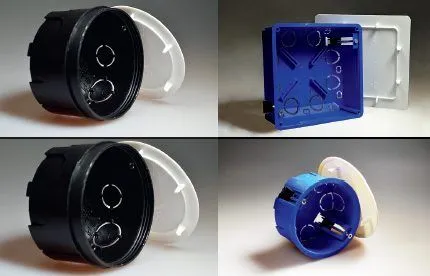

Как поставить распределительную коробку

Современные распределительные коробки не всегда круглые. Стены домов теперь далеко не всегда из бетона. В монолите проще проделать круглое отверстие:

• По центру сверлом по бетону выполняется отверстие небольшого диаметра.
• При помощи коронки вырезается круговая щель. В ходе процесса много пыли, люди бывалые применяют специальные приспособления, включающие вакуумную камеру (лежащую по периметру) и строительный пылесос. Опасайтесь силикоза и прочих заболеваний дыхательных путей, вызванных излишками пыли в воздухе.
• Остаток бетона выдалбливается любым методом. Неплохо подходит перфоратор.

Установка распределительной коробки

Глубина отверстия выбирается конкретной. Очевидно, что внутри должно хватить места для распределительной коробки. При покупке учтите, изделия отличаются по глубине и диаметру. Непродуманные мелочи способны привнести досадные задержки в ход выполнения работы. К примеру, расширить на 5 мм диаметр отверстия в монолите считают сложной задачей, предвидятся трудности с центрированием. В этом плане лучше опробовать распределительную коробку, соответствует ли коронке. К примеру, в сырой почве. Внимание! Сверлить землю не нужно во избежание электрического пробоя в инструменте и выхода из строя.

В корпусе распределительной коробки имеются отрывные вводы для проводов. Не всегда там, где требуется. Пластмасса легко сверлится по месту нужным диаметром. Наибольшую сложность представляет случай, когда стальной канал неаккуратными строителями проложен с выпиранием из стены. Убрать кусок железа чрезвычайно сложно, внутри идёт провод, но металлическую трубку (гофр) требуется заземлить.

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Инструкция по поиску распределительной коробки

Локатор арматуры помогает отыскивать провода в стене, но стоимость прибора зашкаливает за 10000 рублей. Часто сложность решаема при помощи бесконтактной отвёртки-индикатора. Она реагирует на столь слабые электрические поля, что способна почувствовать ток через стену. Потребуется:

1. Включить бесконтактный режим на уровень High (высокий).
2. Для увеличения чувствительности нажать пальцем на контактную кнопку (находится в задней части рукоятки отвёртки-индикатора).
3. Включить в сеть сетевой фильтр для компьютерной техники.
4. Все! Не требуется включать сетевой фильтр. Если поднести отвёртку-индикатор к проводу, зажжётся лампочка (см. фото), раздастся звуковой сигнал.

Что показывает маленький опыт, при чем распределительная коробка – спросят читатели. Каждый провод, находящийся под фазным потенциалом и лишённый экрана, излучает. Это незаметно, когда жила лежит внутри стены в кабельном канале. Включая удлинитель, замечаем излучение энергии в пространство. Мораль: любые электрические приборы, лишённые заземлённого экрана вредны, даже обесточенные провода.

Благодаря описанной методике, удаётся искать в стене проводку даже при отсутствии индикатора арматуры. Для этого нужно создать в проводе ток. Величина его зависит от чувствительности отвёртки-индикатора. Здесь не работает простое правило – чем больше, тем лучше. Рекомендуем учесть простой факт: слишком большой сигнал способен превратить стену целиком в источники электромагнитного излучения. Если параметры выбраны правильно, путь пролегания проводки легко определяется (плюс-минус 10 см в каждую сторону). Удастся проследить, куда направляется канал, на конце его окончится поиск распределительной коробки.

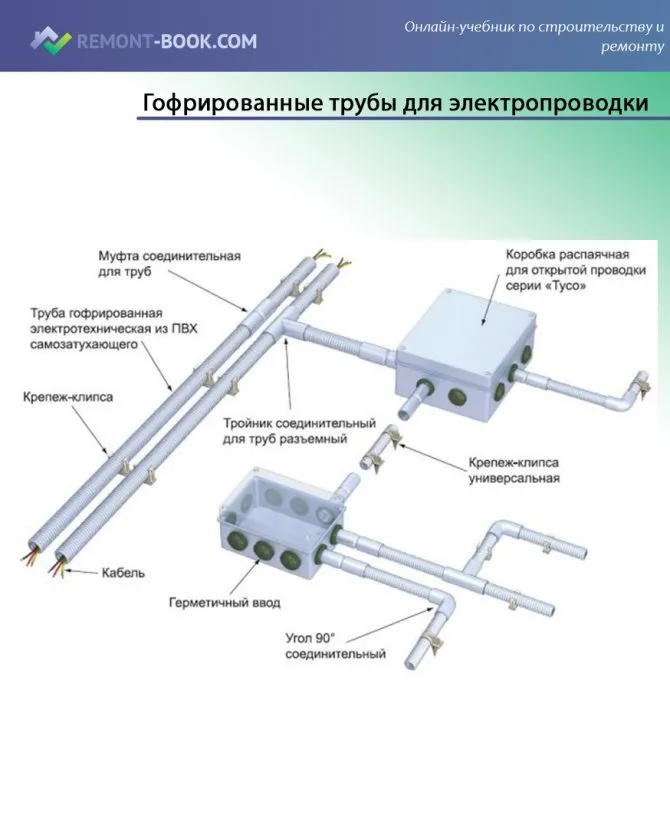

Приведённые полезные сведения помогут найти распределительную коробку и оценить недостатки квартирной электрики. К примеру, отсутствие заземления у стальных каналов приводит к загрязнению квартиры излучениями. Это снижает иммунитет, становится причиной расстройств. Уже сегодня часто выбирают гофр для прокладки проводки не пластиковый, а алюминиевый. Алюминиевый гофр возможно заземлить, сделав надёжным экраном.

Умелые манипуляции с отвёрткой-индикатором помогут решить, как найти распределительную коробку. Важно выбрать правильный уровень тока. Нюанс: если где-то проводка соприкасается с арматурой, подобное легко не замечать годами. Нет утечек, если отсутствует заземление. Но при включённом оборудовании стена становится источником излучения. Благодаря современной технике, это удаётся вовремя заметить и поправить: локализовать место контакта, заменить проводку, предпринять прочие действия.

При замене распределительной коробки часто люди захотят проложить новые провода, чтобы уменьшить опасность пожара. Придётся скрупулёзно вычертить схему каналов. Способ выбирается индивидуально. К примеру, допустимо воспользоваться указанной выше методикой. В результате на руках приветствуется полная схема. Порой части проводки не подлежат замене. К примеру, стены санузла и прочие перегородки в панельных домах часто изготавливаются из подручного материала на месте. В этом случае канала не имеется, а проводка идёт где попало. Чтобы заменить её, потребуется демонтаж кафельной плитки и прочие строительные мероприятия аналогичного толка. В этом плане трогать перегородки не всегда считается лучшим решением. Вместо этого проводка меняется до ближайшей распределительной коробки.

В цехах и на заводах нет смысла в сохранении декоративности и эстетичности. Распределительные коробки выполняются в накладном варианте. Плоский ящик с вводами кабелей по боковинам замечаем висящим в любом месте. Аналогичного рода устройства применяются для линий связи.

Несмотря на многочисленные виды распределительных коробок, узнать их просто: резиновый или пластмассовый корпус, серый или белесый цвет (реже оранжевый), сходящиеся со всех сторон кабели. Это общие признаки, а поиск допустимо производить вдоль трассы (если не знаешь объект): идти вдоль линии, осматривать места прохождения каналом насквозь стен, искать.

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Конечно, выполнить монтаж проводки в квартире без распредкоробок возможно, но это нецелесообразно – тогда следует от основного щитка тянуть множество кабелей к энергопотребителям, из-за чего в стене делают глубокие штробы, которые придется шпаклевать. Кроме того, это предполагает растраты на покупку кабеля, поэтому единственным рациональным решением является приобретение распредкоробок для помещений.

Тем не менее, некоторые пользователи ошибочно считают, что узел соединения, который находится внутри короба, менее безопасен в отличие от целого кабеля. На самом деле, при правильном монтаже, проблем с распределительной коробкой и соединениями проводки не возникает.

К тому же, если представить что коробка отсутствует, и возникла неисправность, придется снимать обои, долбить стену, чтобы найти повреждение. При наличии конструкции достаточно будет снять крышку и осмотреть состояние электропроводки.

Как выбрать распределительную коробку

Выбор новой распределительной коробки логично вести, исходя из имеющегося. Допустим, на монолитную бетонную стены брать прямоугольный корпус не рекомендуется. Поставить практически невозможно. Гораздо проще коронкой пробить круглое отверстие. Воздвигая кирпичные стены, выполнить прямоугольное отверстие проще на этапе строительства. Современные материалы наподобие Пенофола помогут выдержать требуемые параметры гидроизоляции и теплоизоляции при разумном подходе к планированию.

Сейчас не применяются металлические распределительные коробки. Если щиты несут в недрах массу аппаратуры и должны по этой причине обладать достаточной прочностью, они и сделаны из стали. Распределительные коробки намного меньше по размеру, нагрузки не несут. Логичным решением стал пластик, используемый повсеместно. По указанной причине корпус распределительной коробки не заземляется (хотя в старых домах это требовалось делать).

Не видим причины не использовать в качестве узлов коммутации проводки подрозетники.

Классификация распаечных коробок

Конструкции разной конфигурации подходят для монтажа на материалах разного вида – кирпич, бетон, гипсокартон и т.д. Этот вид электрических аксессуаров активно применяется при монтаже домашней электропроводки, чем обеспечивается электрическая и пожарная безопасность.

Исходя из назначения, условно следует разделить распределительные электрические коробки на два вида:

1. Распаечные. Их предназначение – защита проводов и кабелей от влажной среды и механических повреждений при эксплуатации бытовой схемы электроснабжения.
2. Установочные. Используются для создания удобных коммуникаций при выполнении монтажных работ, связанных с установкой электрооборудования.

Оба вида изделий допускается применять в условиях температуры окружающей среды от –25 до +40ºС.

Преимущества использования распаечных (распределительных) коробок очевидны:

• обширный выбор под энергосети разной мощности;
• надёжная защита мест соединений электропроводки;
• удобство и лёгкость выполнения монтажа;
• разнообразие материалов корпуса;
• разнообразие декоративного исполнения.

Конструкция изделий проста и представлена обычно коробками прямоугольной, круглой или иной формы, которые закрываются крышками. Плотное прилегание и фиксация крышек обеспечивается замками-защёлками разной конфигурации.

Все существующие формы коробок изготавливаются под скрытый или открытый монтаж. Крепление распаечных коробок наружной установки осуществляется стандартно – шурупами, дюбелями, саморезами.

Фиксация распаечных коробок для скрытой проводки делается вставкой их непосредственно в структуру строительной конструкции (стены, перегородки, потолка) с последующей заливкой раствором.

Конструкции для открытой проводки

Исполнение коробки распаечной для монтажа открытой проводки, как правило, прямоугольное или круглое. Материал изготовления – полипропилен, АБС-пластик белого, серого или чёрного цвета. Количество боковых отверстий для вводов проводов (кабелей) от 4 до 10.

В качестве наглядного примера коробки открытой проводки можно рассмотреть модель AP9, предназначенную для установки в условиях помещений с повышенной влажностью. Корпус изделия выполнен на основе двухкомпонентного литья и оборудован мембранными вводами под кабель.

Верхняя корпусная часть (крышка) таких распределительных коробок, сделанных под наружный монтаж, имеет на внутренней стороне специальный паз по всему периметру. В этот паз закладывается ПВХ-уплотнитель, надёжно перекрывающий пути проникновения влаги и пыли внутрь изделия.

Крышка “привязана” на корпус гибким поводком – дополнительное удобство при обслуживании.

Несмотря на простое исполнение, конструктивные особенности коробок подобных AP9, обеспечивают таким изделиям степень защиты IP 55. Предусмотрено дополнение конструкции аксессуарами – предохранителями, клеммниками, чем обеспечивается более удобное и надёжное соединение проводников.

Изделия скрытого типа

Распаечным коробкам для скрытой проводки фактически присущи те же технические параметры и качества, что отмечены для изделий наружного монтажа. Они тоже преимущественно делаются из полипропилена и полистирола. Причём полипропилен, как правило, используется для изготовления корпуса, а полистирол является материалом крышки.

Под установку в теле кирпичных и бетонных стен выпускаются коробки распределительные, имеющие класс защиты IP20 – IP30. Форма изделий преимущественно круглая или прямоугольная. Цветовая окраска корпуса – белый, синий, чёрный. Крышки традиционно белые или светло-серые.

Сколько стоит построить коробку дома из пеноблоков?

Стоимость постройки коробки дома из пеноблоков зависит от нескольких факторов, таких как площадь дома, высота потолков, количество этажей, географическое местоположение и цены на материалы и услуги в данном регионе.

Обычно для расчета стоимости строительства необходимо составить детальный проект дома и выполнить оценку затрат на материалы, услуги проектировщиков, строительных работников, инженерные системы, и т.д.

Если же рассматривать только саму коробку дома из пеноблоков, то можно привести примерные цифры. Стоимость пеноблоков обычно составляет от 800 до 1500 рублей за м3, а средняя цена за работу по возведению стен из пеноблоков составляет примерно 1500-2000 рублей за м2. Таким образом, при условии, что площадь стен составляет 200 кв.м, стоимость пеноблоков составит примерно 80-150 тысяч рублей, а стоимость работ по возведению стен — примерно 300-400 тысяч рублей.

Однако, стоит учитывать, что эти цифры могут варьироваться в зависимости от конкретных условий и того, какой уровень отделки и оборудования будет использован в дальнейшем. Поэтому, для получения более точной стоимости постройки дома, рекомендуется обратиться к профессиональным строительным компаниям или инженерам, которые могут оценить затраты на конкретный проект.
