Планы этажей жилых зданий
Когда составляют планы этажей, то обязательно указывают на них названия помещений. Сделать это можно следующими способами:
• Привести их в таблице (экспликации) помещений
• Указать их непосредственно на чертежах
Во втором случае номера помещений нужно поставить в кружках. Если назначение того или иного помещения понятно и без указания наименования, то оно не наносится на чертеж. Чаще всего так поступают при составлении планов жилых помещений.
План первого типового этажа

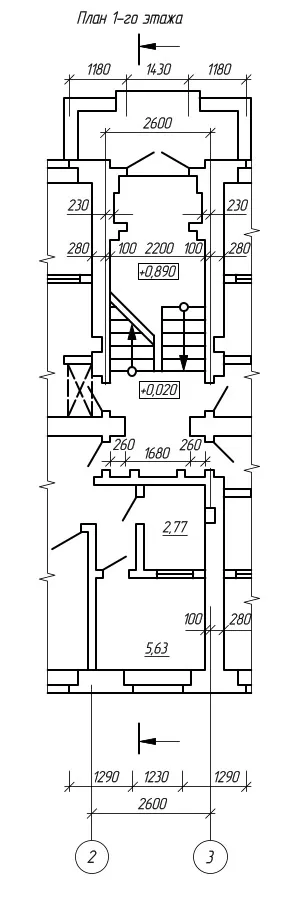

Ниже приведено изображение, на котором имеется небольшая часть плана, составленного для типового этажа кирпичного жилого здания. На этом плане указаны размеры и размерные линии, а также нанесены координационные оси.
Привязка вентиляционных каналов, которые следуют из подвала и поэтому обозначены буквой П, дана по оси Б, в продольной стене. Для строительства вентиляционных каналов в поперечных стенах используются развертки стен с каналами, которые относятся к категории специальных чертежей. На планах дано указание того, в какую именно сторону должны открываться все изображенные на их двери. На плане, приведенном ниже, в соответствии с принятыми и действующими правилами и нормами пожарной безопасности, изображено, что входные двери должны открываться наружу, а те, что ведут в квартиру – внутрь. Для обозначения оконных блоков на плане использованы марки ОК2 и ОК3. Антресоли изображаются при помощи прямоугольников с выполненными штриховыми линиями диагоналями.
Положение секущих плоскостей, необходимых для создания соответствующих разрезов, показано на плане разомкнутыми линиями 1 – 1 и 2 – 2.

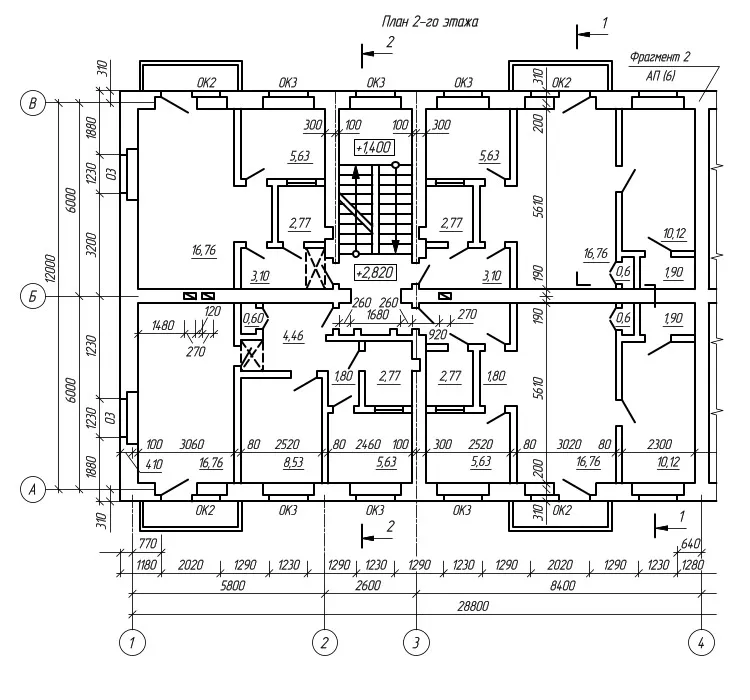

План второго типового этажа
Согласно действующим правилам, размеры отдельных комнат на планах этажей не проставляются. Дело в том, что они дополняются таким документом, как план секций, имеющий более крупный масштаб. На нем указываются не только все необходимые размеры, но и маркировки перегородок ( ПГ ), маркировки дверей ( Д ). Кроме того, на плане секций производится также обозначение оборудования кухонь и санузлов.

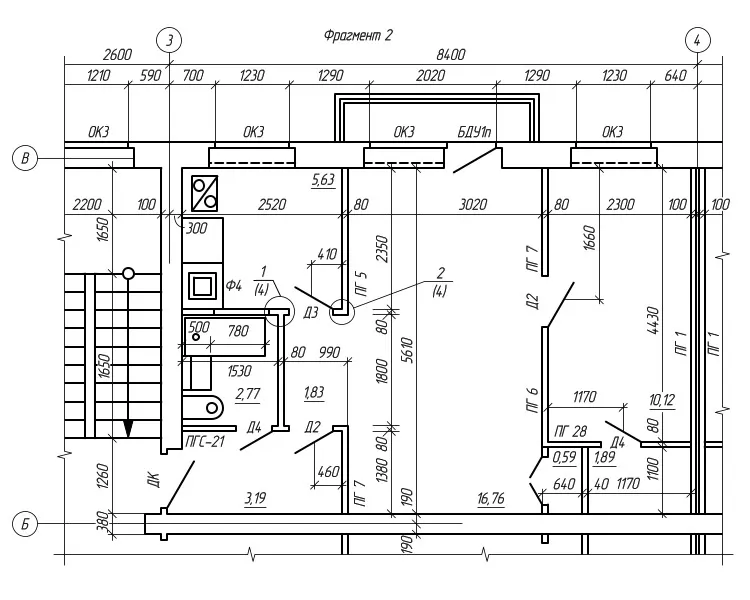

На приведенном ниже рисунке дано изображение фрагмента секций здания, в которой располагается двухкомнатная квартира типовой планировки. На этом плане указаны:
• Размеры всех комнат
• Площади всех комнат (подчеркнутые числа)
• Жилая и полезная площадь квартиры (обозначены с помощью дроби)
• Марки дверных блоков ( ДК, Д2, Д3, Д4 )
• Марки балконных дверных блоков ( БДУ1п )
• Перегородки ( ПГ6, ПГС21 )
• Фрамуги ( Ф4 )
Перегородка, расположенная между двумя соседними квартирами по оси 4 является составной. Ее образуют две перегородки ПГ1, каждая из которых имеет толщину 100 миллиметров. Толщина всех остальных перегородок составляет 80 миллиметров. Согласно действующим правилам и нормам составления строительной документации на рабочих чертежах, входящих в комплект АС, можно изображать санитарно-техническое оборудование и конструктивные элементы зданий.
Секции типового этажа жилого дома
Узлы деревянных коробок

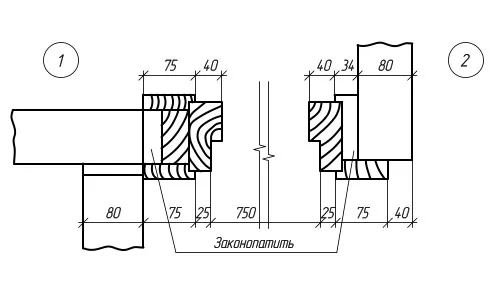

Для изображения таких конструкций, как перегородочные панели, а также различных узлов и деталей деревянных коробок в более крупном масштабе делают отдельные чертежи. На тех из них, что приведены на рисунке слева, выносными элементами изображены детали узлов 1 и 2 (на плане они помечены кружками). При помощи условных изображений на чертежах деталей в разрезах показываются цементный раствор, деревянные элементы и т.п.

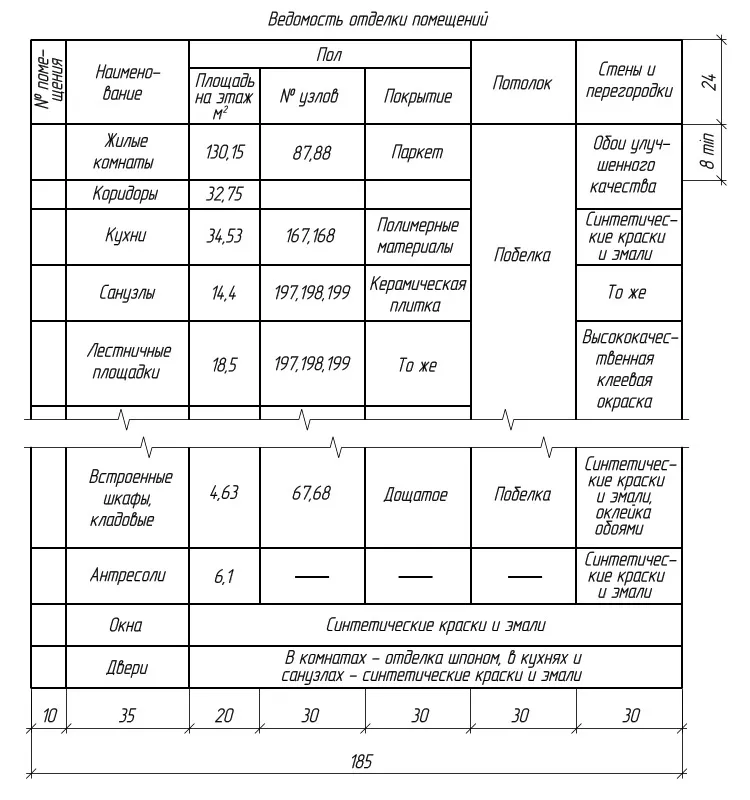

Ведомость отделки помещений входит в комплект чертежей архитектурно-строительной части проекта. В ней указывается качество и характер отделки стен, полов, потолков, перегородок, а также столярных изделий, имеющихся во всех помещениях.
Ведомость отделки помещений
При проектировании сборных зданий, все элементы которых изготавливаются промышленным способом (щитовых, панельных), вычерчивание планов этажей производится схематично, а нанесению подлежат только основные размеры. Кроме поэтажных планов выполняются также монтажные схемы и планы. На них показывается маркировка и расположение друг относительно друга всех конструктивных элементов. Схемы расположения сборных конструкций и монтажные планы являются составными частями комплектов чертежей марки КЖ (конструкции железобетонные).
Часть плана заготовительного цеха

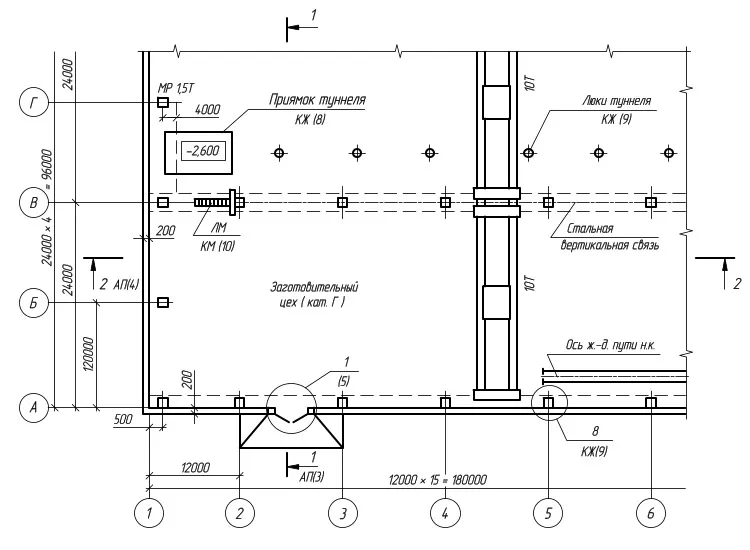

На плане производственного здания, выполненном в масштабе 1:400, все основные элементы сопровождаются как ссылками на деталировочные чертежи (то есть выносные элементы) данного и прочих комплектов ( КМ,КЖ,АР ), так и поясняющими надписями. Узлы помечены кружками, номера выносных элементов приведены на полках, на листы чертежей дана ссылка. Мостовые краны, имеющие грузоподъемность 10 тонн показаны сплошными тонкими линиями, места разрезов определены линиями сечений 1 – 1 и 2 – 2.

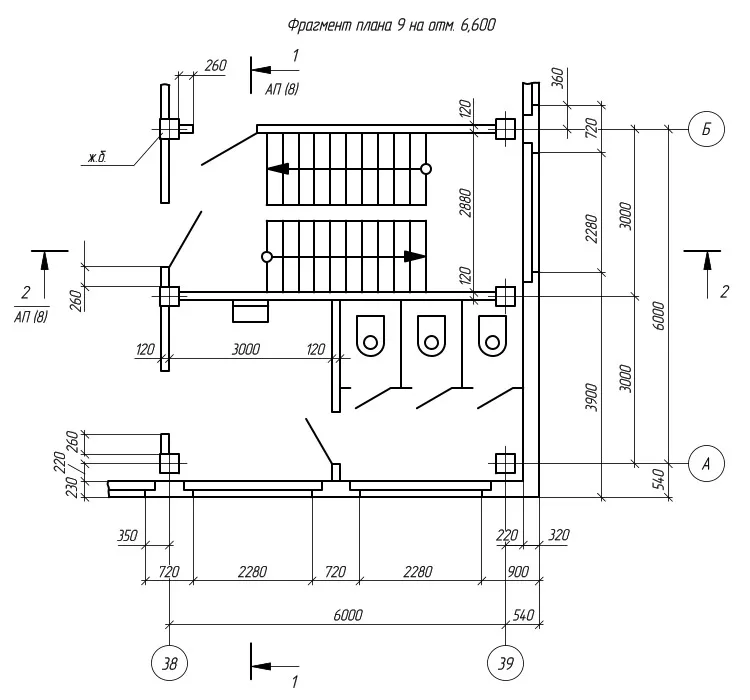

В более крупном масштабе ( 1:100 ) выполнен «Фрагмент плана 9 на отметке 6,600». Условные изображения материала нанесены на разрезе колонн и перегородок, кроме того, показаны четверти в оконных проемах и элементы санитарно-технического оборудования.
Чертеж плана производственного здания
В комплект архитектурно-строительных чертежей АС входят также планы полов и кровли, подземных помещений и конструкций, а также схемы расположения перегородок.
