Здравствуйте друзья!

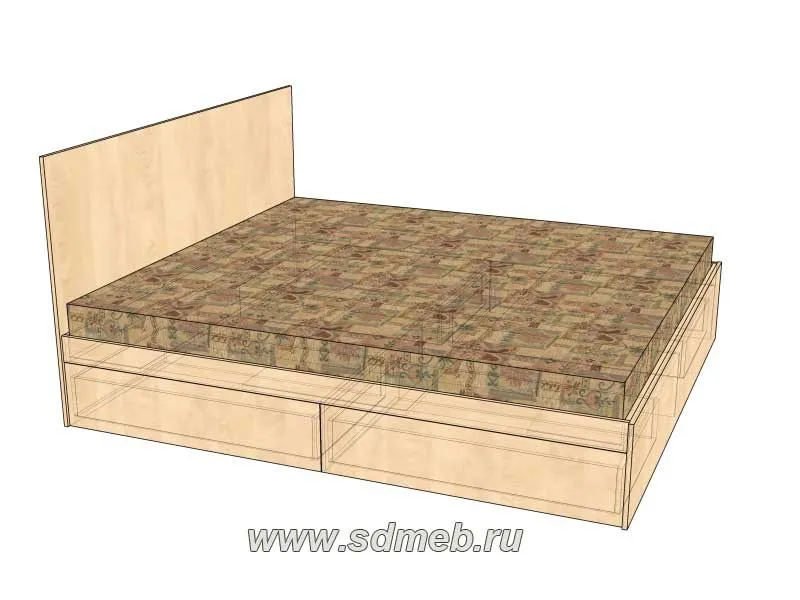

В данной статье мы рассмотрим основные принципы проектирования двуспальной кровати с выдвижными ящиками. Рассматривается вариант кровати, в котором четыре таких ящика будут расположены по обеим сторонам. Рассматривается вопрос наличия чертежа кровати с выдвижными ящиками.

В данном случае, все детали нашей кровати имеют толщину ДСП, из которого изготовлены (16 мм). На практике, в данном случае, можно использовать двойное ДСП (например, переднее и заднее быльце), либо, при желании, вместо быльцев из ДСП, можно поставить быльца из МДФ, которые можно заказать. Так же, для примера, рассматриваются ящики, глубина которых равна 600мм, но в эту кровать можно спроектировать и ящики, глубина которых может быть 800мм, и больше.

Так же, не следует забывать, что, при использовании такой кровати (вместе с матрацем, разумеется), на перегородки, предназначенные под матрац, ложится цельный лист ДВП (в размер проема), в котором сделаны отверстия для вентиляции матраца.

Итак, начнем.

Проектировка любой кровати начинается с определения размеров матраца.

То есть, все размеры кровати (кроме вертикальных, разумеется), привязаны к размерам матраца.

В данном примере, мы будем использовать матрац, размеры которого равны:

2000х1800х200 (мм).

Кровать будем проектировать так, чтобы боковая часть матрица была видна. Для этого высоту лотка под матрац возьмем 100 мм. Если учесть, что в этот лоток будут крепиться еще три планки под матрац, то чистая высота проема этого лотка получится:

100-16=84 (мм)

А раз так, то матрац будет выступать над этим лотком на:

200-84=116 (мм) – вполне нормально.

Лоток под матрац проектируем таким образом, чтобы зазоры между ним и матрацем с каждой стороны были равны 5 мм, или по 10мм по ширине и глубине.

Если ширина матраца равна 2000мм, то внутренний проем под него должен быть 2010мм. С учетом конструкции лотка, его габаритный размер по ширине будет равен:

2010+32=2042 (мм)

Таким же образом определяем его размер по глубине:

1810+32=1842 (мм)

В лоток нужны три планки под матрац. Ширина крайних планок будет равна 300 мм, а центральной – 600 мм. Разумеется, глубина этих планок будет равна глубине проема всего лотка (1810 мм).

Под лотком будет идти общая перегородка. Ее назначение следующее:

• Она предаст жесткость всей конструкции
• К ней будут крепиться две перегородки с направляющими для ящиков
• К ней будут так же крепиться быльца кровати (к ней и к самому лотку)
• В эту перегородку (и в перегородки под направляющие для ящиков) будут так же крепиться регулируемые опоры, на которых будет установлена кровать.

Хочется отметить тонкий момент: Общая перегородка должна быть такой же ширины, как и весь лоток (2042 мм), так как к ней будут крепиться быльца кровати.

А вот края других двух перегородок должны быть на одном уровне с краями планок лотка под матрац (или, другими словами не «доходить» до края кровати на 16мм – толщину бока кровати 100х2042 (мм)). Дело в том, что плоскость фасада выдвижного ящика кровати и ее бока (100х2042 (мм)), должна быть одна. То есть, сам фасад должен находиться строго под боком кровати.

Если мы будем проектировать высоту фасадов ящиков равной 250мм (под высоту самого ящика в 150мм), то высота наших перегородок будет так же равна 250мм.

Размеры (глубина) двух других перегородок (с направляющими для ящиков) высчитаем следующим образом:

1810:2=905 (мм) – половина внутреннего проема кровати

905-8=897 (мм) – глубина перегородки, где 8мм – половина толщины продольной поперечины (250х2042 (мм)).

Рассчитаем быльца. Все быльца сделаем шире лотка кровати на 20 мм.

1842+20=1862 (мм)

И если высота фасадов (без зазоров) равна 250мм, то высота быльца меньшего быльца будет равна:

250+100=350 (мм), где 100 мм – высота лотка под матрац.

Высоту большего обыльца можно сделать 1000 мм.

С высотой фасада мы определились, она равна 250 мм (это расчетная высота). Дадим зазор в 2мм на высоту, и получим рабочую высоту фасада:

250-2=248 (мм)

Теперь рассчитаем ширину фасадов. Общий проем под фасады равен 2042 мм. Делим этот размер на два, и получаем общую ширину:

2042:2=1021 (мм).

Дадим зазор в 2 мм на ширину фасада, и получим:

1021-2=1019 (мм) – это фактическая ширина фасада.

Не стоит забывать, что если эти фасады будут из ДСП, и будут облагорожены кромкой ПВХ 2,0 мм, то на от их размеров, нужно будет еще отнять по 4 мм (толщину кромки с одной и с другой стороны).

Теперь нам осталось рассчитать ящики.

Итак, общий проем под ящики (между быльцами) равен 2042 мм. Отнимем толщину перегородки, равную 16мм, и разделим получившийся размер на два. Получим проем под один ящик:

(2042-16):2=1013 (мм).

Теперь отнимем 26мм – зазоры под направляющие с двух сторон:

1013-26=987 (мм) – это ширина самого ящика.

Чтобы узнать ширину его двух фронтальных деталей, нужно от полученного размера отнять 32мм (толщину двух его боков):

987-32=955 (мм)

Ну и глубина ящиков, как было сказано выше, у нас будет 600мм. Плюс ко всему, так как ящики получаются довольно большие, в них будет перегородка.

Направляющие под выдвижные ящики крепятся на перегородки и на внутреннюю сторону быльцев.

Подробнее об расчетах и установке выдвижных ящиков можно прочесть здесь и здесь.

Теперь можно записать общую деталировку (размеры ДВП на ящики и на лоток под матрац, предлагаю вам посчитать самим).

1. Бок1 – 100х2042 (2 шт)
2. Бок2 – 100х1810 (2 шт)
3. Дет1 – 1810х300 (2 шт)
4. Дет2 – 1810х600
5. Перег1 250х2042
6. Перег2 – 250х897 (2 шт)
7. Быльце1 – 350х1862
8. Быльце2 – 1000х1862
9. Дет.ящ1 – 150х600 (8 шт)
10. Дет.ящ2 – 150х955 (8 шт)
11. Перег. ящ – 150х568 (4 шт)
12. Фасады – 248х1019 (4 шт)

Для наглядности, на рисунке детали кровати пронумерованы, всоответствии с их списком, приведенным выше:

И, в конце – реальная фотография такого изделия.

Вот так, довольно просто можно спроектировать подобную мебель. Как было сказано выше – это не единственный пример, подобную мебель можно проектировть разными способами.

О том, как проектируется односпальная кровать с выдвижными ящиками, читайте в этой статье.

А на этом все, до встречи!
