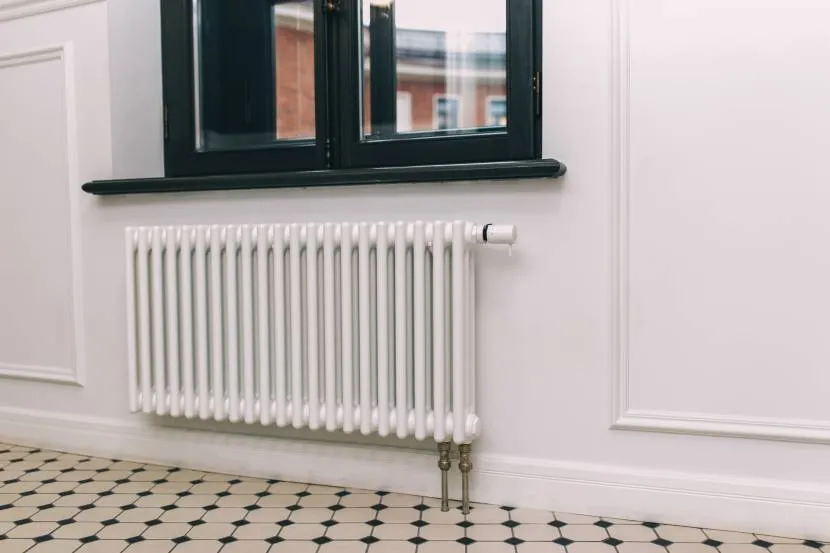

При создании системы отопления в частном доме, часто применяют метод прокладки падающих и обратных трубопроводов в стяжке. Это решение по скрытой укладке труб позволяет сохранить дизайн помещений без нарушения его целостности. Если интересует вопрос «нижние подключение радиаторов», то данная техника способствует более аккуратному интегрированию отопительной системы в общий интерьер дома.
Достоинства и минусы нижней обвязки отопительной батареи
Для начала рассмотрим, какие имеет нижнее подключение радиаторов отопления плюсы и минусы. Этот вариант подразумевает прокладку подающего трубопровода и обратки не только в стяжке. Монтаж труб может быть осуществлен в стене и даже открытым способом, но только возле пола непосредственно под прибором. В любом случае отопительные магистрали становятся менее заметными.
Подключение стального радиатора с нижним подключением также имеет и другие преимущества. Одним из плюсов является возможность использования переходника направления теплоносителя. Другое преимущество – это наличие терморегулятора в отопительных приборах, которые производители выпускают именно для нижнего подключения. Поэтому его не требуется отдельно подбирать и приобретать. Это позволяет экономить время, и даже средства. Ведь комплект стоит дешевле, чем каждый прибор по отдельности.
Нижняя подводка к радиатору отопления имеет также минусы. Один из них – это необходимость применения воздухоотводчиков на всех нагревательных приборах. К другим недостаткам относится менее равномерный нагрев объекта, необходимость монтажа циркуляционного насоса в тепловом контуре и его постоянное использование.
Кроме того, подачу и обратку не подводят снизу к батареям, если в доме смонтирована самотечная отопительная система. Исключением является гравитационное отопление, в котором имеется разгонный контур. Благодаря его наличию образуется перепад высот, потому что он подразумевает подъем магистрали до потолка, а потом ее спуск до пола.
Разновидности батарей для нижнего соединения с трубопроводной системой
Наибольшую отдачу тепла обеспечивает диагональная обвязка. Если воспользоваться этим вариантом, тогда вода станет равномерно распределяться в батарее и будет происходить интенсивная конвекция.
Нижнее подключение радиатора отопления к двухтрубной системе тоже должно обеспечивать диагональное движение воды в приборе. Другими словами, она обязана в обогревающем оборудовании перемещаться от верхнего края устройства к противоположному углу нижней его части. Однако не каждый выпускаемый прибор создается с внутренней конструкцией, которая позволяет носителю тепла двигаться в диагональном направлении.

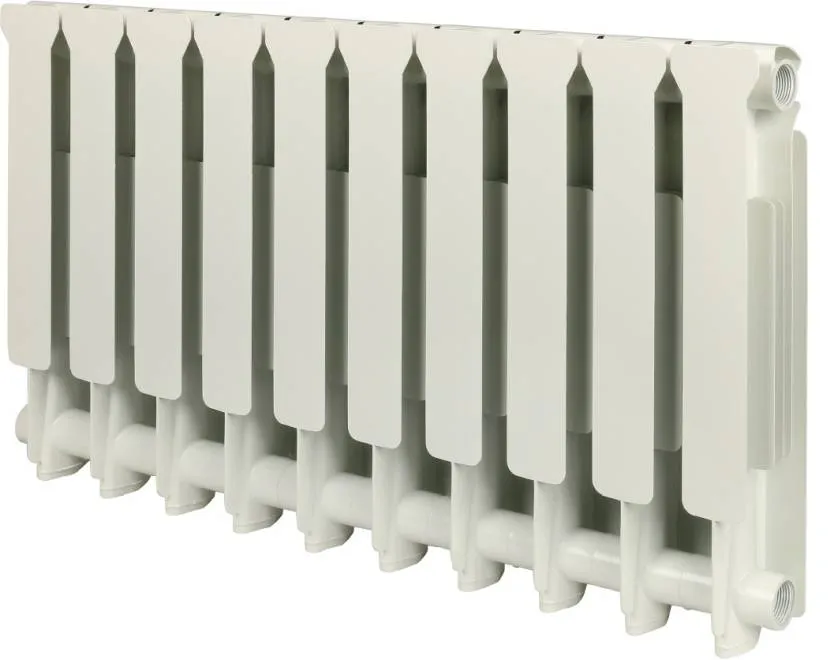

Популярностью пользуются стальные панельные нагревательные приборы. Это самое распространенное оборудование, в котором конструкцией предусмотрено диагональное движение теплоносителя. Нередко также монтируются секционные нагреватели с нижним подсоединением к трубам. У них две первые секции имеют особую внутреннюю конструкцию, обеспечивающую необходимое направление движения воды.
Каждый вид рассматриваемых батарей оснащен внизу двумя патрубками. После монтажа оборудования они всегда направлены в сторону пола. У каждого из устройств патрубок подачи соединен с внутренним каналом, который позволяет воде сразу подниматься к верху прибора.
Еще одним вариантом является оснащение секционных батарей в обычном исполнении специальной арматурой. Она позволяет изменить конфигурацию каналов, по которым циркулирует теплоноситель. Поэтому становится возможным выполнить подключение радиаторов отопления с нижней подводкой при двухтрубной системе.

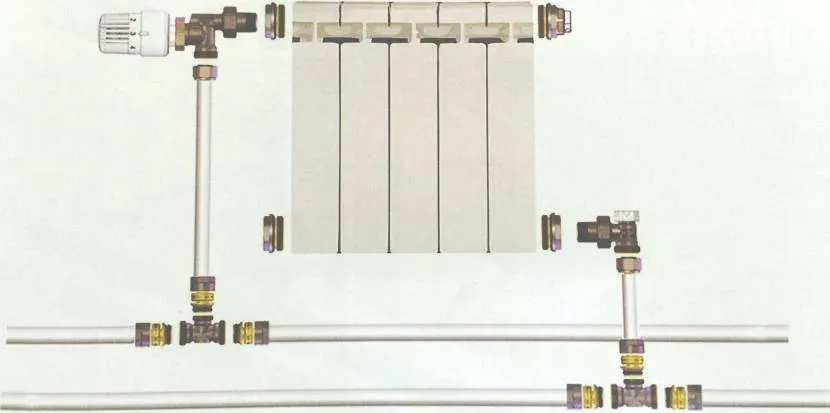

Еще оборудование обвязывают снизу с 2-х сторон. Этот вариант подразумевает подсоединение подающего трубопровода к нагревателю через клапан, который устанавливается вместо футорки. Его торцевая часть перекрывает ниппель первой секции. В то же время отверстие выхода теплоносителя в клапане будет ориентировано вверх.
Еще выполняют одностороннее подсоединение трубопроводов к приборам. Этот вариант реализуется при использовании клапана, в конструкции которого присутствует трубчатый зонд. Устройство позволяет выполнить нижнее подключение радиаторов отопления при двухтрубной системе и обеспечить отток остывшей воды.
Перечисленная арматура совместима с приборами из алюминия и биметаллического типа, предназначенными для бокового подсоединения труб. Исключением являются нагреватели, у которых отсутствуют ниппеля.
Подходящие тепловые контура дома для нижней подводки
Если вода перемещается в верхнем направлении, то она движется в противоположную сторону действия силы тяжести. Поэтому теплоноситель не подводится снизу к комнатным нагревателям в гравитационных отопительных системах.
Если к прибору трубы подводятся снизу и с 2-х сторон по типовой схеме, то даже в данном случае используют специально разработанный клапан. Размещается он на подаче и пропускает меньше теплоносителя по сравнению с обычной футоркой. Из-за этого у батареи увеличивается коэффициент местного сопротивления. Он становится больше номинального значения примерно в 2 раза. Из-за этого в систему приходится встраивать циркуляционный насосный агрегат.
Количество сложностей увеличивается, если обвязка радиатора отопления снизу выполняется только с одной стороны. Это происходит из-за значительного увеличения гидравлического сопротивления нагревательного прибора. Оно возрастает, потому что используемый отвод разделяется на два канала. При этом каждый из них отличается небольшим условным проходом.
Для этого варианта подключения еще трудно подобрать качественную арматуру, в конструкции которой присутствует термостатирующая головка. Большинство такой продукции изготавливается в Китае. Она не отличается точностью регулировки.
Другая проблема – регулировка количества воды. В конструкции многих доступных инжекционных узлов присутствует байпас, а не шток, который изменяет пропускную способность. Из-за этого полностью меняется способ балансировки. Кроме того, инжекционные узлы, которые оснащены термостатирующей головкой и отдельным дроссельным устройством, часто невозможно установить из-за их большого размера.
Лучшим вариантом при подводе труб снизу является обвязка радиатора отопления двухтрубная полипропиленом. Идеально, если система будет с попутным движением воды. Одним из оптимальных вариантов также является лучевая развязка.
На заметку! Если решено выполнить снизу подключение радиатора отопления к однотрубной системе, то это не лучшее решение. При выборе данного варианта существенно усложняется балансировка.
О подключение радиатора к трубам из стены или пола рассказано в видеоматериале:
Подводка трубопроводов к комнатному нагревателю

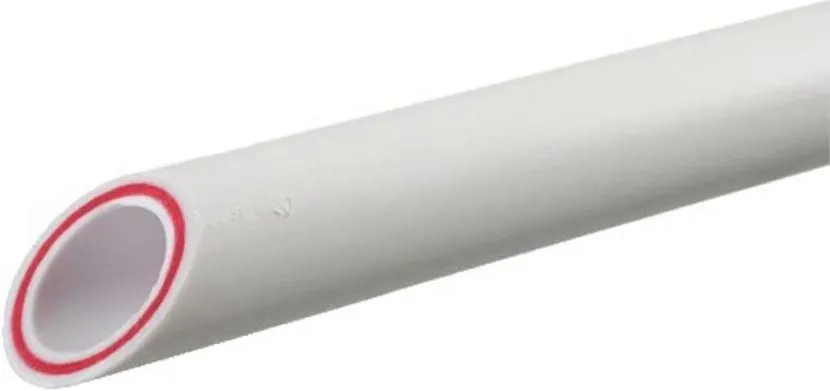

Сейчас лучшими вариантами трубопроводов являются трубы из полипропилена и сшитого полиэтилена. Они надежны и имеют привлекательный внешний вид. Специалисты не советуют использовать для разводки отопительной системы стальные трубопроводы.

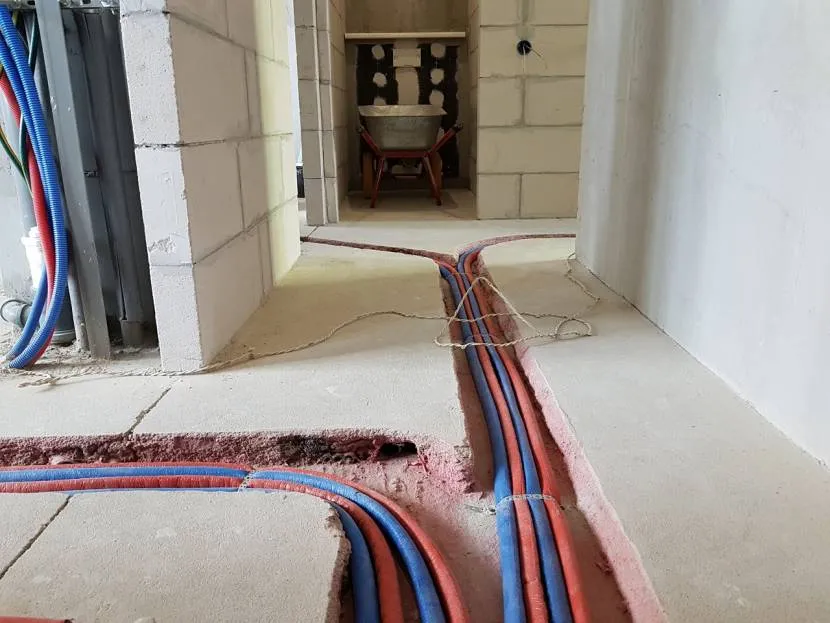

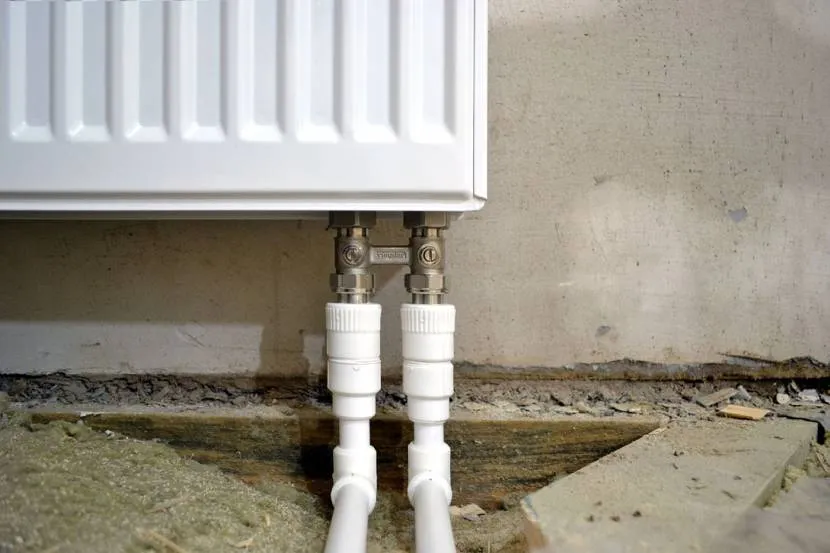

Трубы, подсоединяемые к батарее снизу, часто прокладывают под напольным покрытием или даже по потолку нижерасположенного этажа. Для такого способа монтажа – трубопроводы из стали не самый удачный вариант. Оптимальное решение, проверенное на практике – обвязка батарей отопления полипропиленом. Хорошим решением также является использование медных и PEX трубопроводов для разводки отопления.
Использование изоляции на трубах тоже имеет свои особенности:
- отсутствие теплоизоляционной защиты обеспечит дополнительный нагрев помещения;
- наличие теплоизоляции уменьшит потери тепла – это актуальный нюанс, если трубопроводы проложены в подвесном потолке нижерасположенного этажа;
- теплоизоляционный слой заменяет демпферный материал, когда разводка отопления выполняется в стяжке – утеплитель компенсирует тепловое расширение полимера, что позволяет пластику расширяться в любом направлении без негативных последствий.
Перед монтажом трубопроводов обязательно определяют точное месторасположение нагревательных приборов. Их смещение по горизонтали недопустимо в отличие от высоты. Причина этому отсутствие поворотного фитинга над напольным покрытием.

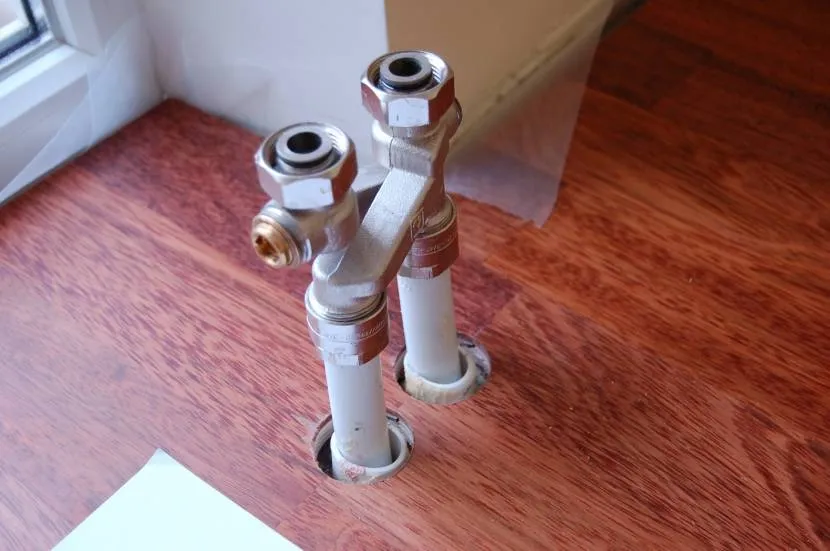

Обычно над поверхностью находятся только небольшие прямые участки трубопроводов. Они соединяются с отводами нагревателя. Исключением являются батареи, которые обвязывают снизу с применением узлов, обеспечивающих нижнее боковое подсоединение к трубам. Этот вариант предполагает расположение выводов трубопроводов на расстоянии примерно 120 мм от футорок.
Об особенностях нижней обвязки радиатора из алюминия можно узнать из следующего видео:
Арматурные элементы и расходные материалы
Монтаж батарей, к которым трубопроводы подсоединяются снизу, выполняется несложно. Однако процесс осуществляется с применением специальной арматуры. Ее тип подбирается под устанавливаемые радиаторы.

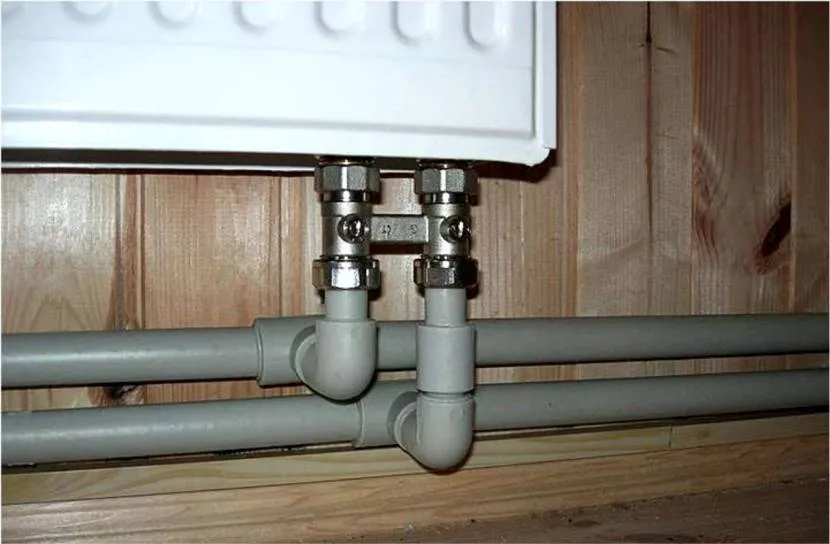

Нижнее подключение батареи отопления полипропиленом или другими трубопроводами подразумевает применение комплекта переходников. Они подбираются под материал подсоединяемых труб. Обычно используют гильзы для пайки и пресс-фитинги. Если подсоединяются полипропиленовые трубы, рекомендуется применять «американки» с резьбой.
На заметку! Под отапливающим оборудованием нечасто монтируют арматуру для регулировки. Обычно она находится на коллекторе.

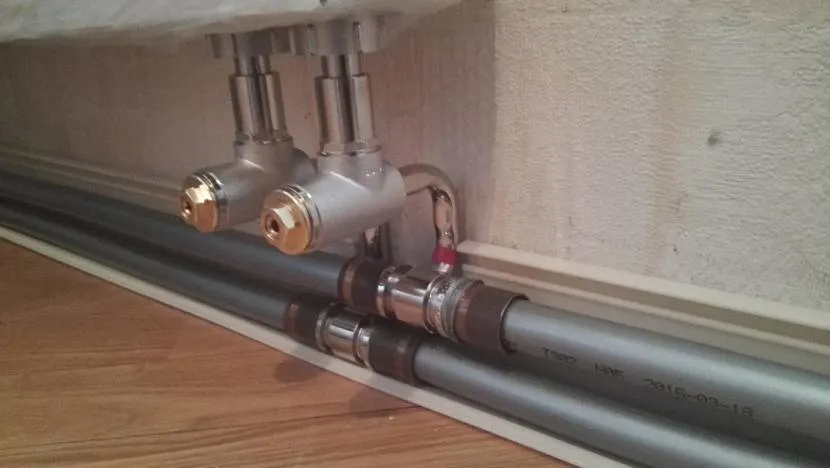

Если выполняется снизу боковой подвод труб, на нагревателе устанавливают регулировочный и термостатирующий клапан. Монтаж арматуры осуществляется посредством резьбы.
На заметку! При установке любого комнатного отопительного прибора выполняется монтаж 2-х запорных кранов. Они позволяют отключить и снять отопительное оборудование без остановки работы теплового контура дома.

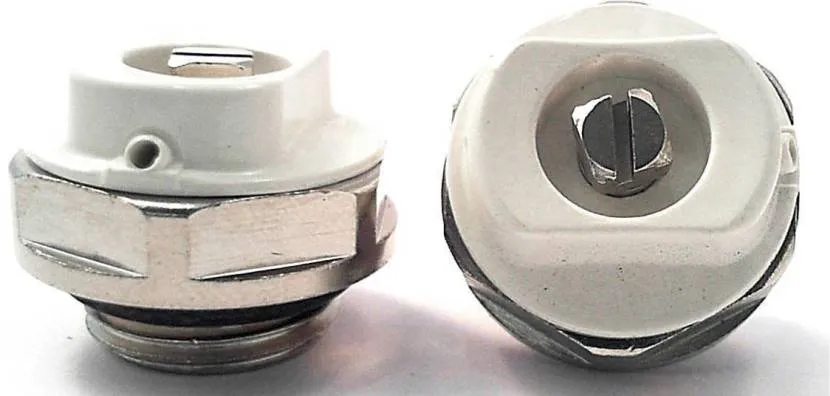

При установке батареи еще используются радиаторные пробки и воздухоотводчики, которыми чаще являются краны Маевского. Для уплотнения резьбовых соединений обычно применяют паклю вместе со специальной пастой.
Основные особенности установки
При сборке и установки арматуры на отопительный прибор его укладывают лежа на пол. Вместо радиаторной футорки используют специальный клапан, который позволяет подсоединить подачу и обратку к низу батареи. Для герметизации соединений применяют кольцевой уплотнитель.
На заметку! Рекомендуется на клапане обозначить местонахождение сквозного отверстия, которое расположено на хвостовике. Это позволит при установке выставить его в вертикальном направлении.
В конструкции инжекторного узла часто отсутствует гайка, которая используется вместо радиаторной футорки. Несмотря на это, его установка выполняется аналогично монтажу клапана. Если создается одностороннее нижнее подключение, заглушают пробкой отвод, расположенный с обратной стороны. После этого устанавливают всю арматуру на батарею при использовании пакли и пасты. Затем собранный радиатор навешивают обычно на настенные кронштейны. В завершении выполняют его подсоединение к трубопроводам отопительной системы.
Коротко о главном
Нижнее подключение обогревающих приборов с терморегулятором позволяет спрятать трубы под напольное покрытие или в стену. Однако при обвязке обязательно устанавливаются воздухоотводчики на все батареи, а в саму систему – циркуляционный насосный агрегат.
В приборах даже при нижнем подключении вода перемещается в диагональном направлении. Это обеспечивает особая внутренняя конструкция отопительного оборудования. Нижнее одностороннее или двустороннее подключение к радиаторам в обычном исполнении выполняется с применением арматуры.
Обвязку снизу чаще осуществляют при наличии в доме двухтрубной системы. Не рекомендуется выполнять нижнее подключение, если на объекте однотрубный тепловой контур, так как усложняется балансировка.
