Вытяжка в погребе: как сделать правильно | Строительно-информационный портал Погреб-Подвал

Фото проводки вентиляционных труб

Эффективная система вентиляции в погребе положительно влияет на качество продуктов, предназначенных для длительного хранения. Неправильная организация циркуляции воздуха может привести к образованию сквозняков, что в свою очередь может негативно повлиять на состояние овощей и фруктов.

Каждый обладатель дачного участка старается сберечь собранный урожай на длительное время, и лучше чем погреб с этой задачей ничто не справится.

На что следует обратить внимание:

• Подвал с повышенной влажностью нельзя использовать для этих целей, так как это приведёт к негодности продуктов за короткий период времени.
• Поэтому необходимо знать, как правильно сделать вытяжку в погребе. Ведь без проветривания не сможет обойтись ни один погреб, особенно тот, в котором хранятся свежие и закупоренные на зиму продукты.
• Исходя из вышесказанного, ясно, что основной задачей погреба является создание необходимого микроклимата, в котором будут благоприятно храниться овощи и фрукты, сохраняющие полезные компоненты и свойства длительное время.

Обратите внимание! В результате неточных расчётов, не соблюдения технологии по строительству и экономии личных средств на строительные материалы, погреб зачастую не используются по назначению.

• Там невозможно сберегать продукты из-за сырости, в результате которой развивается плесневый и грибковый налёт.

Когда погреб относится к неотъемлемой части постройки, то вентиляция проектируются в цоколе фундамента, сохраняя над погребом отдушины:

Этот метод вентиляции самый примитивный, но его можно применить для погребов с площадью не больше 5м²

• Отдушина заграждается решёткой от всевозможных вредителей и домашних животных.
• С началом заморозков отдушину закрывают тряпьём или непроницаемым материалом, тем самым ограждая подвал от лишней влаги.

Если всё будет сделано как надо, то погреб сможет выдерживать необходимую температуру для хранения продуктов.

Как своими руками выполнить приточно-вытяжную вентиляцию погреба

Фото приточно-вытяжной вентиляции

В том случае, когда у погреба большая площадь, то обыкновенной отдушиной не спасти ситуацию. Она не сможет обеспечить правильный воздухообмен в помещении. К нашему счастью вытяжка выполняется очень легко и без больших расходов.

Базируясь на природной разнице температур снаружи и внутри погреба:

• Верно рассчитанная вытяжка погреба предупредит возникновение плесневого и грибкового налёта, не позволит испарениям пройти в жилую часть помещения, а прямиком выгонит их на воздух.
• Можно самостоятельно сделать все расчеты, если кто-то впервые сталкивается с такой задачей, можно посмотреть видео как сделать вытяжку в погребе.
• Цена на материалы доступная, их можно приобрести в любом строительном магазине. Обеспечить такого вида вентиляцию можно с помощью двух труб, одна будет выполнять приточную функцию, а другая вытяжную.
• Располагаются эти трубы на разнообразных уровнях погребного помещения. Трубы должны находиться под различным углом. Вытяжное отверстие располагаются вверху, на потолке. А местоположение приточной трубы будет внизу приблизительно полметра от пола.

Примечание. Это устройство называется естественным, так как оно безотказно работает за счёт разных температур в середине и вне помещения. Скорость вентиляции напрямую связана с разностью температур. Чем выше температура, тем выше скорость движения.

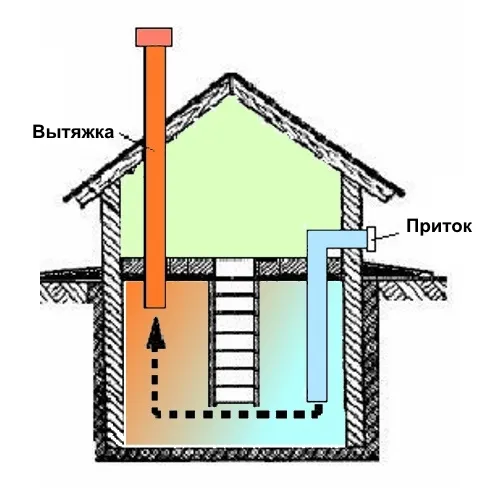

Схема вытяжки в погребе показывает насколько легко всё на деле, и можно все выполнить самостоятельно.

Детальная инструкция: как правильно сделать вытяжку из погреба

Так выглядит вентиляция подвала, выполненная самостоятельно

Рассмотрим, как правильно определить диаметр трубы:

• Вентиляцию в погребе рассчитать очень легко, простейшими математическими вычислениями, так на 1 м² погреба нужно 26 см² сечения воздуховода.
• То есть на 1 см диаметра трубы, приходится 13 см² сечения. Так рассчитывается диаметр трубы: если погреб 7 м², то нужно умножить эту площадь на 26 см²(182) и полученный результат разделить на 13.
• В конце расчетов получаем диаметр нужной трубы – 14 см.

Второй шаг — как смонтировать вытяжную трубу:

• Вытяжная труба выводится сквозь перекрытие на кровлю здания, если имеется дымарь с печи или камина, то рекомендуют вытяжку расположить возле неё, чтобы улучшилась тяга.
• Главное условие этой конструкции — вытяжка должна находиться выше всех стен и построек, тогда тяга будет постоянной. В нижней части вытяжная труба застилается задвижкой для возможной регулировки тяги, также ею регулируются степень влажности и температура в подвале.

Совет. Часть трубы в погребе обязательно утепляется. Сверху трубу, которая находится на улице, следует оградить решёткой от различного сора и листьев, и сделать ограду от осадков.

Как смонтировать приточную трубу

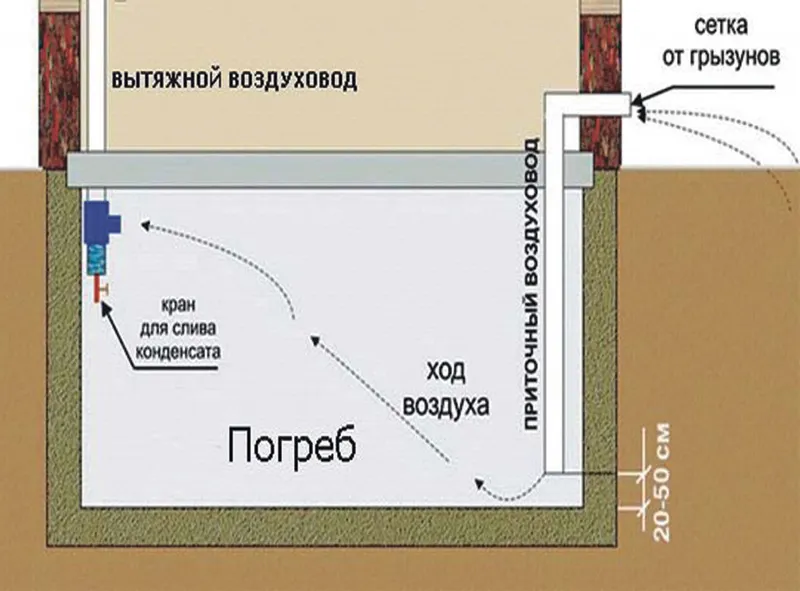

Схема приточной вентиляции

Приточная труба устанавливается в противолежащей стороне помещения. Она должна располагаться в полуметре от пола. Выводится эта труба на кровлю и снабжается решёткой от загрязнений и защитой от осадков. Итак:

• На практике ясно, что при более короткой приточной трубе сильнее будет воздухообмен, но нельзя располагать трубы на одном уровне, иначе произойдёт застой воздуха.
• При помощи такой простой конструкции вы быстро добьётесь благоприятного климата в погребе, насыщенного кислородом и с достаточным уровнем влажности.
• Чтобы проверить вентиляцию в погребе, достаточно зажечь свечу. Если огонь будет ровным и ярким, то с воздухообменом всё в порядке.
• Если спичка тут же потухнет, это будет означать, что недостаточно углекислого газа в помещении, и воздухообмен происходит неправильно.
• Чтобы выяснить, в какой трубе загвоздка, на помощь приходит снова спичка или горящая бумага. Её необходимо поднести по очереди то к одной, то к другой трубе.
• Если пламя будет дрожащим — это будет свидетельствовать о потоке свежего воздуха. Если же этого не происходит, значит, воздуховод забит или есть ошибки в проекте.

Совет. В этом случае нужно изменить высоту поточной трубы, чтобы ускорить поточный канал. Это не помогло — следует увеличить диаметр трубы.

• В случае, когда вентиляция воздуха происходит правильно, а в погребе собирается лишняя влажность, можно внизу поставить ёмкость с гашеной известью, которая уберёт избыточную сырость.
• Основными плюсами поточно-вытяжной вытяжки для погреба являются её долговечность, надёжность и простота конструкции.

Для наглядного примера рекомендуем посмотреть видео, как сделать в погребе вытяжку. Со своими достоинствами такая система вытяжки имеет и свои недостатки.

Один недостаток – это то, что вытяжка зависит от различия температуры и от силы ветра, погреб будет проветриваться хорошо лишь при большой её разнице.

Как сделать вытяжку из погреба одной трубой

Если размеры вашего подвального помещения небольшие, то устройство вытяжки в погребе можно соорудить с одной трубой, вместо двух. Конструкция такой вентиляции должна разделяться на два одинаковых вертикальных канала.

По одному каналу воздух будет проникать в подвал, а по параллельному, будет выходить наружу. На обоих каналах ставятся специальные засовы, регулируемые воздухообмен, когда это необходимо.

Вентиляция погреба с двумя трубами и система с одной трубой

Владельцы частных домов, как правило, используют для хранения продуктов погреб. Но из-за отсутствия окон помещение лишено нормального уровня воздухообмена. Это приводит к повышенной влажности, образованию грибка с плесенью, ускоренной порче продуктов.

Обеспечить приток воздуха поможет правильно организованная вентиляция погреба с двумя трубами, которую можно легко сделать самостоятельно.

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки. В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения:

1. Исключить попадание в подвал естественного освещения. В подвале не должно быть окон, допускается периодическое использование электрического освещения.
2. Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
3. Обеспечить нормальный воздухообмен помещения, что обеспечивается наличием вентиляции.
4. Поддерживать необходимую влажность помещения. Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
5. Обустроить хорошую гидроизоляцию, чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция. Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая. Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения.

Работа вентиляционной системы естественного типа основывается на физическом законе. Разница температуры внутри здания и на улице приводит к движению воздушного потока и постоянному воздухообмену. Теплый воздух, находящийся изнутри, устремляется к потолку, а его место занимают холодные воздушные массы, поступающие с улицы.

В подвале отсутствуют окна и другие отверстия, служащие для входа и выхода воздушного потока. Чтобы организовать постоянную циркуляцию воздуха в закрытом помещении, необходимо его оборудовать вытяжным и приточным воздуховодами. Первый служит для вывода из погреба теплого застоявшегося воздуха, второй – обеспечивает поступление свежего холодного воздушного потока с улицы.

Чтобы обеспечить в помещении оптимальную температуру и хороший теплообмен, вентиляционные каналы должны находиться на максимально возможном расстоянии друг от друга. Чем длиннее дистанция, которую проходит поток воздуха, тем лучше и качественнее вентилируется помещение.

Есть несколько существенных моментов, которые нужно учитывать при проектировании системы. Работа вентиляции естественного типа во многом зависит от климата, характерного для данной местности, времени года, уличной температуры. Она наиболее эффективна в зимнее время, поскольку в холодный сезон существует большая разница между внутренней и наружной температурой, за счет чего обеспечивается хорошая циркуляция воздуха.

Но в то же время существует опасность чрезмерного увеличения воздухообмена, что не есть хорошо, т.к. морозный воздух может привести к промерзанию погреба, а соответственно, и хранящихся там продуктов. Поэтому необходимо следить за температурой и при существенном понижении, закрывать продухи.

В летний период, когда разница внутреннего и наружного температурного режима минимальна, циркуляция воздуха может полностью прекратиться. Поэтому приточно-вытяжная система, базирующая на принципе естественной вентиляции, не подходит для установки в регионах с жарким климатом. В таких климатических условиях необходимо использовать комбинированную вентиляционную систему.

Для обустройства вентиляции небольшого погреба можно ограничиться одной трубой. Но чтобы она могла одновременно функционировать на вывод и прием воздуха, ее необходимо по вертикальной оси разделить на два канала. Для каждого канала устанавливается своя задвижка, которая регулирует интенсивность и скорость притока и оттока воздушного потока. Проверить функционирование такой вентиляции можно, приложив листок бумаги к каждому выходному отверстию.

Оборудование для устройства вентиляционной системы

Для обустройства вентиляционных воздуховодов используются асбестоцементные, пластиковые или оцинкованные металлические трубы квадратного, реже круглого сечения. Асбестоцементные конструкции устойчивы к коррозии, хорошо выдерживают морозы и влагу, отличаются долгим сроком службы. Такие трубы имеют достаточную длину, позволяющую смонтировать воздуховод без сварки.

Трубы из оцинкованного металла имеют небольшой вес и относительно невысокую стоимость, они устойчивы к коррозии и просты в монтаже. Оцинковка подходит для влажных помещений, где она будет надежно и долго служить при подходящих условиях эксплуатации, но если они будут нарушены, цинковое покрытие может повредиться.

Чаще всего для организации вентиляции используют пластиковые трубы. Гладкая внутренняя поверхность обеспечивает хорошую проходимость воздушных потоков. Пластиковые воздуховоды не требуют прочистки и не ржавеют, срок их эксплуатации составляет более двадцати лет, а цена их заметно ниже труб из других материалов.

Определяющим фактором эффективности вентиляции является соразмерность сечения воздуховода площади помещения, где он устанавливается. Рассчитать нужный размер трубы несложно. Специалисты советуют в подсчетах придерживаться следующего правила: на 1 кв.м. подвального помещения необходимо 26 кв.см. сечения.

Получается, что на каждый сантиметр диаметра трубы приходится 13 кв. см. сечения. Исходя из этого, можно рассчитать нужный диаметр трубы по следующей формуле:

(S погреба × 26) ÷ 13

Например, если квадратура подвала составляет 8 кв.м., то получается, что для погреба необходимо приобрести трубу диаметром 16 см.

Если в погребе монтируется однотрубная вентиляция, то диаметр воздуховода должен быть больше. В таком случае для подвала этой площади рекомендуется использовать трубу сечением 17 см.

Для организации приточно-вытяжной вентиляционной системы понадобятся два воздуховода. Чтобы циркуляция воздуха была равномерной, используются трубы одинакового диаметра. Допускается для ускорения вывода застоявшегося воздуха установить вытяжную трубу несколько большего сечения.

Воздуховоды располагают на значительном расстоянии друг от друга в противоположных стенах помещения. Таким образом создаются максимально благоприятные условия для проветривания погреба. Желательно, чтобы по пути следования труб, было как можно меньше, а еще лучше не было совеем, изгибов и поворотов.

Вытяжная труба устанавливается в одном из углов подвала. Ее нижний конец должен находиться возле самого потолка (примерно 1.5 м от пола погреба), чтобы весь теплый воздух, направляющийся в верхнюю часть помещения, полностью выводился наружу. Воздуховод проходит через все помещения дома и выводится на крышу на возвышении полутора метров над коньком.

При прохождении воздушных масс в трубе скапливается конденсат, а зимой внутри нее образуется иней. Чтобы этого избежать, необходимо утеплить воздуховод, находящийся на улице. Для этого сверху надевается труба большего размера, а в образовавшееся пространство укладывается любой утеплитель.

Выводное отверстие закрывается мелкой сеткой. Но лучше всего на оголовок трубы установить дефлектор, вокруг которого создается искусственное разряжение, что способствует увеличению тяги.

Приточный воздуховод размещается в другом углу погреба, его открытый конец должен подниматься над полом подвала на 40-50 см. Необходимо чтобы отверстие приточной трубы находилось ниже вытяжного на один метр. Трубу можно пустить через дом и сделать выход на крышу здания.

При этом нужно учесть, что заборное приточное отверстие на крыше также должно находиться ниже вытяжного, в этом случае создается большой перепад давления воздуха на входе и выходе, что способствует усилению тяги и улучшает приток воздуха. Поэтому внешний край трубы поднимают на крышей не выше 20-25 см.

Часто при обустройстве подвала под жилым домом, приточный воздуховод выводят через подвальное перекрытие в отверстие, проделанное в наружной стене строения. Снаружи на приточный патрубок надевается решетка, которая предотвращает попадание в отверстие пыли и мусора и не позволяет пробраться в погреб грызунам.

Внутри подвала в каждый воздуховод необходимо установить специальные заслонки, открытием или закрытием которых регулируется интенсивность поступления и оттока воздуха.

Вентиляционную систему желательно проектировать и устанавливать на этапе возведения дома. В этот период все работы проводить значительно проще, чем монтировать воздуховод в готовую коробку. Однако не всегда это возможно, зачастую воздуховод устанавливается в уже готовую конструкцию.

Если монтаж вентиляции осуществляется в отдельно стоящий погреб, то в его потолке проделывается отверстие, куда выводится вытяжная труба. Она укрепляется внутри и снаружи помещения в соответствии с рекомендациями, приведенными выше.

При обустройстве вентиляции погреба, находящегося под жилым домом, вытяжной воздуховод необходимо устанавливать в месте, где проходит общедомовой вентиляционный канал, выходящий на крышу здания.

С противоположной стороны подвала в потолке или в верхней части стены проделывается отверстие для установки приточного патрубка. В отдельно стоящем погребе труба выводится на крышу ниже уровня вытяжного канала. В погребе под жилым домом вывод делается в наружную стену строения. Внутри подвала труба опускается на расстояние 30-50 см от пола.

После монтажа приточного и вытяжного воздуховодов, необходимо закрыть их наружные отверстия, а внутри труб установить заслонки. В выходном канале даже при утеплении в сильные морозы может скапливаться конденсат, поэтому в нижней части трубы рекомендуется установить кран для слива воды.

Для проверки работы вентиляционной системы, к впускному каналу нужно приложить тонкую бумагу. Если воздуховод работает нормально, листок будет колыхаться.

В тех случаях, когда вентиляция естественного типа не справляется со своими функциями, применяется более усовершенствованная комбинированная вентиляционная система. На ее работу не оказывают влияние различные природные факторы, она не зависит от разницы температур внутри и снаружи здания и может эффективно функционировать в круглогодичном режиме.

Комбинированная вентиляция обустраивается так же, как и естественная: при помощи приточной и вытяжной труб. Дополнительно в вытяжной канал монтируется вентилятор, который способствует быстрому выдуванию из погреба застоявшегося воздуха, вместо которого в подвал поступает чистый уличный воздух.

В больших помещениях прибор также устанавливается в приточном воздуховоде. В подвалах небольшой площади ставить вентилятор на входной канал для постоянной работы экономически нецелесообразно, поскольку будет большой расход электроэнергии.

При помощи вентилятора, установленного в отверстие приточного воздуховода, можно быстро осушить помещение, если естественная вентиляция плохо справляется с этой задачей.

Для обустройства комбинированной системы используются вентиляторы мощностью до 100 Вт. Для установки подходят канальные и осевые устройства. Первые удобны тем, что они отличаются экономной работой и не требуют больших энергозатрат. Их можно установить в любом месте воздуховода. Среди канальных устройств самыми эффективными являются приборы с амплитудным двигателем.

Осевые вентиляторы обеспечивают более мощный воздушный поток, но и энергии им требуется значительно больше. При установке приборов этого типа, рекомендуется в трубу также монтировать клапан, перекрывающий поступление в помещение холодного воздуха.

Как поддерживать в погребе оптимальный микроклимат

Для сохранности продуктов требуется создать в подвале благоприятный микроклимат. Большое значение имеет уровень влажности помещения. Оборудование погреба вентиляционной системой – это, несомненно, важное, но далеко не единственное условие поддержания оптимальной влажности и необходимого температурного режима.

Необходимо сделать хорошую гидроизоляцию подвала и периодически проводить ряд мероприятий по его осушению. Существует несколько способов, позволяющих избавиться от излишней сырости. При повышенной влажности нужно чаще проветривать подвальное помещение. Особенно это актуально в летнее время, и если в погребе установлена естественная вентиляция.

Для просушки подвала можно применять простые, но достаточно эффективные способы. Например, хорошо поглощают влагу обычная поваренная соль крупного помола и негашеная известь. Их можно занести в подвал и оставить там на некоторое время.

Еще один старый метод, которым пользовались еще наши бабушки: поставить зажженную свечу возле вытяжной трубы. Пламя создает в воздуховоде сильную тягу, за счет чего ускоряется циркуляция воздушного потока. Этот способ работает только в небольшом погребе, и даже при этом условии на просушку помещения уйдет несколько дней.

Просушить погреб можно при помощи электронагревателя, тепловой пушки или вентилятора, которые устанавливаются посредине помещения. Но все эти способы достаточно дорогостоящие, т.к. потребуют больших затрат электроэнергии.

Иногда наоборот требуется увеличить влажность в погребе. В этих случаях можно распылить воду при помощи пульверизатора. Хороший метод – занести в подвал ящик с влажным песком или посыпать пол опилками, их необходимо периодически вспрыскивать водой.

Как обустроить в подвале приточно-вытяжную вентиляцию естественного типа, можно узнать из следующего видео:

Различные способы осушения подвала представлены в следующем видеосюжете:

Как установить вентилятор в воздуховод вы узнаете, если посмотрите видеоролик:

Погреб – закрытое непроветриваемое помещение, в котором создаются неблагоприятные условия, способствующие образованию плесени, грибка и сырости. Избавиться от негативных процессов можно только одним способом – оборудовав эффективную вентиляционную систему. Для этого необязательно обладать специальными знаниями, справиться с этой задачей может практически каждый мужчина.

Как сделать вытяжку в погребе? Нюансы, советы и правила

Не имеет значения, какой именно выбран способ реализации соответствующего проекта. В любом случае пригодятся знания о том, как сделать вытяжку в погребе. Они помогут правильно выбрать материалы и технологии, исключить ошибки при самостоятельном выполнении рабочих операций. Если планируете нанять сторонних исполнителей, проще будет контролировать их действия.

Чтобы точно подобрать подходящие компоненты системы, надо изучить вентиляцию

Для чего пригодится монтаж вытяжки в погребе

В любом проекте на первой стадии следует точно сформулировать задачу. Для этого обдумайте следующие соображения:

• Приток свежего воздуха устранит из помещения неприятные запахи, вредные химические соединения и микроорганизмы.
• Его используют для удаления избыточной влажности и поддержания определенной температуры.
• Так внешние погодные условия изменяются, пригодятся регулировки интенсивности работы системы.

Чтобы построить «идеальный» погреб необходима качественная вентиляция

Необходимо учитывать, что вытяжка в погребе гаража будет отличаться от аналогичной конструкции, установленной отдельно на участке, или в цоколе жилого дома. Таким образом, при изучении данного вопроса надо учитывать особенности определенного объекта недвижимости.

Как сделать вытяжку в погребе с применением разных технологий

Допустимо применение всевозможных комбинаций. Но все системы вентиляции можно разделить на две основные группы. Первая – предусматривает перемещение воздуха естественным путем. При создании второй используют механические средства. Далее будут рассмотрены преимущества и недостатки этих вариантов.

Организация естественной вентиляции погреба с двумя трубами

Эта система функционирует за счет разницы давлений при установке входного и выходного отверстий на разных уровнях.

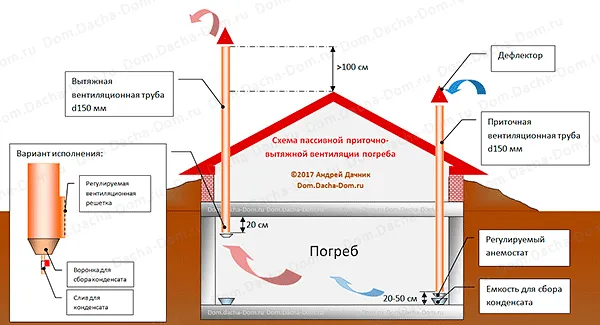

Типичная схема вентиляции с естественным перемещением воздуха

На картинке отмечены основные ограничения, которые следует учитывать при монтаже такой системы. Ниже приведены рекомендации, которые пригодятся на практике:

• Если приточная труба установлена около земли, ее прикрывают металлической сеткой от проникновения грызунов. При монтаже на крыше – закрывают козырьком, предотвращающим попадание атмосферных осадков.
• Между нижним торцом и полом оставляют расстояние от 20 до 50 см. Его будет достаточно для свободного прохождения воздуха.
• Вход вытяжной части устанавливают как можно выше к потолку. Чтобы удалять конденсат без осложнений на него закрепляют специальное приспособление с вентилем в нижней части. Если рядом есть труба канализации, делают стационарное присоединение к дренажной системе.

Обратите внимание! Для уменьшения интенсивности образования конденсата утепление выходного воздуховода монтируют на всем канале.

Главным преимуществом этой системы является ее автономность, полное отсутствие расхода электроэнергии. Недостатки:

• ограниченная производительность;
• зависимость от погодных условий;
• сложность или невозможность регулировок.

Последний «минус» устраняют частично с применением специальных заслонок, которыми изменяют ширину рабочих отверстий воздуховодов.

Регулировочное устройство с ручным приводом

Принудительная система

Принцип этого подхода понятен из названия. Для перемещения воздуха по каналам применяют вентиляторы. Их включение и выключение можно организовать следующим образом:

• От одного или нескольких датчиков температуры (влажности) в помещении.
• С использованием таймера, который устанавливается на нужные временные интервалы.
• От местного, или вынесенного в другую комнату пульта управления.

Взаимное расположение труб и другие параметры подойдут из предыдущего варианта. Но действительный состав системы принудительной подачи воздуха может быть гораздо сложнее. В него включают следующие компоненты:

• Нагреватели и кондиционеры, изменяющие температуру поступающего воздуха.
• Фильтры, предотвращающие проникновение загрязнений.
• Устройства для снижения уровня шума.

Часть инженерного проекта принудительной вентиляции

Чтобы выяснить точно, как сделать вытяжку в погребе, необходимо знать особенности вентиляции здания. В некоторых ситуациях выгодно объединять системы в единое целое с общими элементами контроля и управления.

Для исключения ошибок рассматривают все пути поступления и выхода воздуха из объекта недвижимости

Как правильно сделать вентиляцию в погребе своими руками

По следующему алгоритму можно реализовать такой проект самостоятельно:

• Создают план. Не обязательно применение строгих инженерных стандартов. Но пригодится наличие чертежа с расположением и размерами отдельных частей, списка комплектующих деталей.

Варианты устройства вытяжной системы

• Помещение надо подготовить. Устраняют дефекты изоляции. При заглубленном фундаменте обеспечивают надежную защиту от грунтовых вод. Утепляют внешние стены, потолок и пол, кровлю.

Эффективный дренаж необходим для длительной эксплуатации строения без лишних проблем

• В соответствии с планом монтируют трубы. Краны для слива конденсата, рукоятки заслонок и другие устройства с ручными приводами размещают в местах, удобных для последующего обслуживания.

Утепление вентиляции предотвращает образование конденсата

• На выходном участке трубы монтируют дефлектор. Он совмещается с колпаком, предотвращающим проникновение птиц, осадков, листвы.
• Устанавливают элементы системы принудительной вентиляции.

По завершении работ контролируют герметичность стыков в местах прохождения каналов воздуховода через строительные конструкции, проверяют функциональность средств автоматики, управления.

Если нет иной возможности, устанавливают вентиляцию погреба с одной трубой. Приток обеспечивают за счет имеющихся, либо созданных специально щелей, открыванием дверей, окон. Иногда устанавливают конструкцию из двух вставленных одна в другую труб. Центральное отверстие и промежуток между стенками используют для подачи/ удаления воздуха.

Статья по теме:

Вентиляция в гараже своими руками. Из данной публикации вы узнаете почему так важна вентиляция гаража, какие существуют схемы воздухообмена, нюансы монтажа.

Выбор комплектующих деталей и узлов

Если разобрались с тем, как сделать вытяжку в погребе, обратите внимание на следующие нюансы перед покупкой отдельных компонентов системы:

• Металлические трубы вентиляции должны быть хорошо защищены от коррозии. Полимерные аналоги не подвержены разрушительным процессам окисления. Для создания естественной вентиляции диаметр каналов должен быть не меньше 120-130 мм для помещений площадью 8-10 м.кв.
• Сложный дефлектор лучше приобрести в заводском исполнении. Некоторые простые модели можно попробовать сделать собственными руками.

Вращающийся дефлектор

• Для монтажа в такой системе подойдут только специальные вентиляторы, рассчитанные на соответствующие условия использования.

В длинные воздуховоды устанавливают достаточно мощные канальные вентиляторы

Следующие советы помогут реализовать проект с минимальными затратами и уменьшат расходы в период эксплуатации:

• Чтобы не вносить существенные изменения в конструкцию, монтаж таких систем надо совмещать с общестроительными работами.

Приобретение разных материалов в одном магазине поможет получить дополнительные скидки

• Даже очень производительная вентиляционная система не сможет выполнять свои функции, если в помещении есть источники сырости. Следует предотвратить попадание влаги с помощью установки хорошей гидроизоляции.
• С целью повышения эффективности пригодится создание качественной тепловой изоляции.

Утепление подвала снаружи

• Увеличить скорость потока воздуха без дополнительных энергетических затрат поможет установка дефлектора. Некоторые устройства такого типа способны повысить базовую производительность на 15-20%.
• Система естественной вентиляции будет работать хорошо во всем объеме помещения, если трубы установить на максимальном расстоянии друг от друга.
• Каналы для перемещения воздуха надо создавать с минимальным количеством поворотов, или вовсе без них.

Выход канала закрывается решеткой

Вы узнали, как правильно сделать вытяжку в погребе, но остались дополнительные вопросы. Как правило, они сопряжены с особенностями конкретной задачи. Чтобы исключить ошибки, рассмотрите ее в комплексе. Понятно, например, что комплект с вентиляторами и автоматикой управления будет стоить дороже. Но именно такое решение позволит устанавливать и поддерживать определенные пользователем условия с максимальной точностью. Если в погребе хранятся ценные изделия, то подобные инвестиции необходимы.

При хорошей вентиляции не требуется дополнительная защита для длительной сохранности разных вещей

Видео: система вентиляции погреба глубиной 3,5 метра

Устройство вентиляции в погребе: монтажные работы, установка труб, тестирование и увеличение эффективности

Постройка погреба на участке или под домом предоставляет неоспоримое преимущество его владельцу. Это возможность долгосрочного хранения объёмных запасов овощей, фруктов, консервации и бочковых солений. Одно из условий правильного функционирования такого полезного помещения является наличие притока свежего воздуха. Для выполнения этого требования необходимо знать, как устроить вентиляцию в погребе правильно. Это мы и рассмотрим в данной статье.

Правильная схема вентиляции в погребе

Монтажные работы

Создание обычного неконтролируемого сквозняка будет недостаточно, по следующим причинам:

• Слабое движение воздушных масс приведёт к появлению сырости, затхлости, плесени и гниению хранящихся продуктов.
• Сильное движение воздушных масс приведёт к эффекту обветривания и сморщивания корнеплодов, фруктов и овощей.

Избежать осуществления неправильного кондиционирования и сделать систему качественной и контролируемой вам поможет следующая инструкция:

Установка труб

1. Покупаем три длинные трубы. В качестве материала подойдут металл, полиэтилен, асбест. Требуемый диаметр для двух из них рассчитывается из соображения, что на квадратный метр площади погреба требуется 26 см2 вентиляционного отверстия, а для третьей он должен быть на пару сантиметров больше.

Фото пластиковой трубы

1. Из двух изделий разных размеров делаем «сэндвич», который станет вытяжной трубой. Вставляем одно в другое и заполняем зазор минеральной ватой, войлоком или стекловатой. Такое утепление предотвратит выпадение конденсата и уменьшит количество инея в зимний период.

Пример утепления с помощью базальтовой ваты

1. В углу монтируем своими руками получившуюся конструкцию так, чтобы один её край находился внутри помещения в двадцати сантиметрах от потолка, а второй возвышался над крышей не менее чем на полметра.

Схема вентиляции погреба, демонстрирующая правильное расположение труб

1. Так как вентиляция в погребе с одной трубой неэффективна, то напротив устанавливаем вторую приточную трубу на расстоянии двадцати сантиметров от пола. Верхний конец можно вывести в сторону, главное чтобы его высота от пола была не меньше восьмидесяти сантиметров, или вверх на тот же уровень, что и первое изделие. Сквозняк будет осуществляться за счёт попадания холодных масс внутрь и вытеснения ими тёплого воздуха.

Совет: приточную трубу рекомендуется располагать с северной стороны здания, где воздух холоднее. Благодаря этому естественная вентиляция погреба будет эффективнее.

1. Устанавливаем специальные задвижки на обеих трубах для регулирования силы воздушного потока. Это полностью обезопасит от появления сильных сквозняков и обветривания продуктов.

Образец задвижки с пневматическим притвором

1. Сверху изделий на выходные торцы монтируем специальные колпаки для защиты от осадков. Если приточная труба выходит через стену в бок, то следует закрыть её сеткой для предотвращения проникновения через неё насекомых и грызунов.

Защита от проникновения вредителей

Цена реализации включает в себя лишь стоимость самих труб, утеплителя и шиберов. Зато вы будете спокойны за сохранность ваших запасов и стен помещения.

Тестирование

Система вентиляции погреба должна пройти определённую проверку, которую можно осуществить разными способами:

1. Поднести лист бумаги к выходному отверстию. Он должен слегка трепетать.

Элементарная проверка

1. Если такой способ вас не удовлетворяет, то можно поступить несколько более радикально и распалить небольшой костёр. В результате весь дым должен в скором времени покинуть помещение.
2. Само эффективно, конечно же, будет воспользоваться достижениями современных технологий и осуществить проверку анемометром, специальным прибором, измеряющим скорость ветра.

Образец анемометра

Увеличение эффективности

В том случае, если результаты тестирования конструкции указали на слабость движения воздуха, то обустраивается принудительная вентиляция в погребе. В этом случае требуется установить на выход вытяжки небольшой вентилятор мощностью на 100 Вт. Его вполне хватит для выветривания застоявшегося воздуха. (См. также статью Как сделать вытяжку в подвале: особенности.)

Принудительная вентиляция погреба при помощи монтажа вентилятора

Совет: в случае наличия каких-либо причин, мешающих использованию автоматики для усиления скорости воздушных потоков можно нарастить вытяжную трубу.

Заключение

Погреб необходим на каждом частном участке. Его же правильная работа, а в частности сохранение качества хранимых продуктов, в значительной мере зависит от достаточного притока свежего воздуха. Поэтому очень важным этапом является оборудование грамотной вентиляции для подвального помещения.

Понадобятся трубы, заслонки, аккуратность и внимательность. Работы просты в своём выполнении, и самое главное – это правильно отрегулировать движение воздуха с помощью шиберов, размера выходной трубы и, в случае необходимости, вентилятора. Так вы защитите не только содержимое погреба, но и его стены от сырости, плесени и гниения.

Результат проделанных работ

Видео в этой статье даст вам возможность ознакомиться более подробно с дополнительной информацией по рассматриваемой теме.

Старайтесь обезопасить подземное хранилище от застоявшегося воздуха сразу при его проектировании. Это исключит множество трудностей в дальнейшем. Удачных строительных работ!

Добавить в избранное Версия для печати

Смотрите также

Как правильно сделать вентиляцию в погребе в гараже?

Хорошая вентиляция очень важна для погреба в гараже, так как она позволяет избежать скопления влаги, запаха и плесени. Вот несколько рекомендаций по установке вентиляции в погребе:

1. Выберите место для установки вентиляционного окна или вытяжки. Оптимальное место — это наиболее высокая точка погреба. Это позволит естественной циркуляции воздуха.

2. Размер окна или вытяжки должен быть достаточным, чтобы обеспечить хорошую вентиляцию. Рекомендуется, чтобы площадь окна составляла 1/20 от площади погреба.

3. Установите вентиляционный канал от окна или вытяжки до наружной стены гаража. Это может быть металлический трубчатый канал, который будет вытягивать воздух из погреба наружу.

4. Обеспечьте защиту вентиляционного окна или вытяжки от воды и грязи, чтобы предотвратить засорение.

5. Если естественной вентиляции недостаточно, можно установить электрический вентилятор. Вентилятор должен быть установлен на одном конце погреба, а воздух должен быть вытянут через другой конец погреба через вентиляционное окно или вытяжку.

6. Важно, чтобы вентиляция работала круглосуточно, чтобы обеспечить постоянный поток свежего воздуха.

В целом, установка вентиляции в погребе в гараже может быть достаточно сложной, и если вы не уверены в своих способностях, лучше обратиться за помощью к профессиональному специалисту.
