Обозначения электрических компонентов на электросхемах — блог ремстрой-про

Стандарт УГО

Электросхемы обозначения (УГО) представляют собой условные графические символы, которые были разработаны с целью стандартизации обозначений электрических компонентов на схемах в соответствии с ГОСТом. Появление электротехнических чертежей способствовало формированию необходимости в унификации графических обозначений электрических элементов.

Виды и типы электрических схем

На электрических схемах требуется размещать кодировку элементов. Чертежи бывают трёх типов:

• функциональный;
• принципиальный;
• монтажный.

Функциональный

На плане указывают основные узлы электроустройства. Чертёж представляет определённое количество прямоугольников, между которыми проведены связующие линии. Внутрь каждой фигуры вписывают название функционального блока.

Принципиальный

План содержит сеть, связывающую радиоэлементы в единую систему. Это же относится к планировке электрических сетей. На схеме все детали отмечены маркировкой. Принципиальные чертежи создают как однолинейные, так и полные. План однолинейного построения передаёт изображение одних силовых цепей. Элементы контроля управления помещают на другом чертеже. Делают это из-за громоздкости электрических схем.

Важно! Когда строение приборов или устройств не представляют особую сложность, то чертежи объединяют в единый план, который называют полной схемой.

Монтажный

В отличие от вышеуказанных чертежей, монтажная схема, кроме указания элементов, определяет их точное положение в двумерном пространстве. Проводку электрической сети в доме или квартире изображают с точным положением розеток, включателей, светильников и других приборов. Указывают расстояния от элементов до стеновых ограждений. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа.

Графические обозначения в электросхемах

УГО на функциональных планах

К узлам коммутации относят контактные детали, работающие с помощью различных механизмов. Это включатели и контакторы. Устройства могут замыкать, размыкать и переключать контакты. Изначальное состояние размыкателя это, когда элементы замкнуты. У замыкателя происходит всё наоборот. В функциональных чертежах контакторы изображаются с учётом этих особенностей.

На рисунке изображён двухконтактный переключатель. Он может быть трёхпозиционным прибором. В нейтральном положении переключатель не соприкасается ни с одной ветвью электросхемы.

Внимание! Специальным знаком отмечают функциональное назначение контактора. Это относится к устройствам с подвижными ветвями.

Обозначения элементов электроснабжения на однолинейных схемах отображают только силовые элементы. Между элементами проводят линии связи. Их изображения помещают на щитовых.

Реле, контакторы и катушки по ГОСТу обозначает четырёхугольниками.

Лампы, разъёмные, разборные узлы и измерители имеют своё характерное изображение. Их чётко видно на чертеже. Лампочки рисуют в виде кругов с перекрестьем внутри, измерители – это круги с двумя латинскими буквами и т.д.

Шины – это массивные проводники с ответвлениями, их выделяют жирным контуром. Провода, наоборот, чертят тонкими линиями. Их соединения отмечают точками. Если они отсутствуют, то это означает бесконтактное пересечение проводников.

Способы укладки кабелей имеют довольно простую графику.

Выключатели и розетки с открытым и скрытым способом установки имеют свои условные обозначения на чертежах ГОСТ. Группы каждого вида установки отмечены черточками на клавишах приборов.

По-разному рисуют розетки для скрытой и открытой проводки. Их сразу можно отличить от других элементов.

Светильники с лампочками накаливания, светодиодными и люминесцентными элементами рисуют так, что их всегда можно выделить.

УГО принципиальных электросхем

Обозначения на принципиальных электрических схемах изображают разъёмы, предохранители, клеммы, ёмкости. Также это относится к резисторам, светодиодам, диодам, тиристорам и лампочкам. Большая часть этих условных обозначений, согласно ГОСТу, указана в нижеследующей таблице.

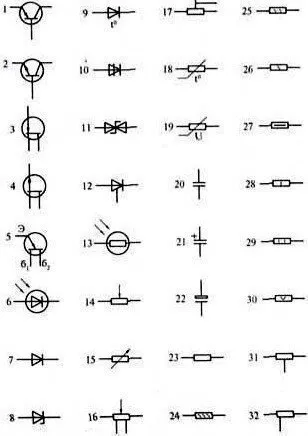

УГО различных радиоэлементов по ГОСТу на схемах этого типа представлены на нижеследующей картинке.

Обозначения питающих источников

В таблице ниже представлены графические обозначения источников питания для однолинейной планировки в квартирах и частных домостроениях.

Буквы означают следующее:

• А – источник постоянного тока;
• В – переменный ток;
• С – вид питания, может быть переменного и постоянного значения;
• D – аккумуляторная батарея;
• Е – элементы питания в группе.

Обозначения элементов связи

Символы значат:

• А – стандартно изображение, связующее линии;
• В – шина;
• С – экранирование;
• D – заземление;
• Е – соединение с корпусом устройства;
• F – указатель, для продолжения дальнейшей прокладки линии связи;
• G – пересечение линий без контакта;
• H – сочленение линий в точке пересечения;
• I – отводы.

Уго электромеханических устройств и контактов

К таким устройствам относят реле, магнитные пускатели и контакты коммуникационных узлов.

УГО приведены ниже:

• A – катушки магнитных пускателей, реле и пр.;
• B – электротепловая защита;
• C – блокировка катушки механическим способом;
• D – контакты в коммутационных приборах, где 1 – замыкающий контакт, 2 – размыкающий, 3 – переключающий;
• E – ручные включатели;
• F – рубильники и группы включателей.

Изображения электрооборудования, электротехнических приборов и электроприёмников

Изображения на схемах электрооборудования и различных электротехнических устройств обозначены, как окружности с дополнительными графическими символами спиралей, чёрточек и пр.

Линии проводок и токопроводов

Они выглядят следующим образом.

Шины и шинопроводы

Массивные элементы проводников – шины, их отводы – шинопроводы обозначают линиями разной толщины и точками.

Коробки, шкафы, щиты и пульты

Включатели, переключатели и розетки для штепселей

В этот список входят включатели открытого и скрытого типа монтажа с различным уровнем защиты, переключатели в разные направления, штепсельные розетки и блоки с двухполюсной штепсельной розеткой.

Светильники и прожекторы

Светильники с ЛН рисуют в виде окружностей, люминесцентные лампы – вытянутыми прямоугольниками.

Аппараты контроля и управления

Их графические изображения отражены в следующем перечне.

Изображения ЭМ

Условные обозначения электрических машин и их деталей изображены в следующей таблице.

Дроссели и трансформаторы

• A – обмотки трансформаторов, катушки индуктивности;
• B – дроссель с магнитопроводом (ферромагнитным стержнем);
• C – 2-х катушечный трансформатор;
• D – 3-х катушечный трансформатор;
• E – автотрансформатор;
• F – стандартный трансформатор.

Измерители и радиоэлементы

На рисунке указан краткий перечень изображений электронных компонентов. Подробный реестр УГО электрических элементов ГОСТ 2.72968, 2.73073.

1. Электросчётчик.
2. Амперметр.
3. Измеритель напряжения в сети.
4. Термодатчик.
5. Постоянное сопротивление.
6. Переменное сопротивление.
7. Конденсатор.
8. Ёмкость.
9. Диод.
10. Светодиод.
11. Диодная оптопара.
12. Транзистор.
13. Предохранитель.

Источники света

• A – ЛН (лампы накаливания);
• B – сигнальные лампочки;
• C – газоразрядные лампы;
• D – лампы повышенного давления газоразрядного строения.

Радиокомпоненты в монтажной электросхеме

На монтажных схемах используют отдельную базу УГО радиокомпонентов. Часто используемые элементы указаны в таблице ниже.

Дополнительная информация. В сети постоянно пополняются реестры обозначений радиокомпонентов новыми элементами.

Буквенные обозначения в электрических схемах

Буквами на электросхемах и чертежах маркируют радиоэлементы, электронные детали, интегральные микросхемы, электродвигатели и прочее. Примерный перечень буквенной маркировки представлен нижеследующим списком.

Наряду с принятыми международными буквенными кодировками элементов, существует русскоязычная версия, отражённая УГО ГОСТа 7624-55. Выдержка из него приводится в таблице.

Электронная и энергетическая промышленность постоянно пополняется новыми радиокомпонентами и оборудованием. Их обозначения появляются в новостях электрики. Если встречаются новые элементы, то совсем нетрудно дополнить ими свою справочную литературу.

Видео

Источник: http://amperof.ru/elektropribory/standart-ugo.html

Обозначение электрических элементов на схемах

Чтобы понять, что конкретно нарисовано на схеме или чертеже, необходимо знать расшифровку тех значков, которые на ней есть. Это распознавание еще называют чтением чертежей. А чтоб облегчить это занятие почти все элементы имеют свои условные значки. Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Но, в большинстве своем, условные обозначения в электрических схемах есть в нормативны документах.

Условные обозначения в электрических схемах: лампы,трансформаторы, измерительные приборы, основная элементная база

Нормативная база

Разновидностей электрических схем насчитывается около десятка, количество различных элементов, которые могут там встречаться, исчисляется десятками если не сотнями. Чтобы облегчить распознавание этих элементов, введены единые условные обозначения в электрических схемах. Все правила прописаны в ГОСТах. Этих нормативов немало, но основная информация есть в следующих стандартах:

Нормативные документы, в которых прописаны графические обозначения элементной базы электрических схем

Изучение ГОСТов дело полезное, но требующее времени, которое не у всех есть в достаточном количестве. Потому в статье приведем условные обозначения в электрических схемах — основную элементную базу для создания чертежей и схем электропроводки, принципиальных схем устройств.

Обозначение электрических элементов на схемах

Некоторые специалисты внимательно посмотрев на схему, могут сказать что это и как оно работает. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Все просто — они хороша знают схемотехнику и элементную базу, а также хорошо ориентируются в условных обозначениях элементов схем. Такой навык нарабатывается годами, а, для «чайников», важно запомнить для начала наиболее распространенные.

Обозначение светодиода, стабилитрона, транзистора (разного типа)

Электрические щиты, шкафы, коробки

На схемах электроснабжения дома или квартиры обязательно будет присутствовать обозначение электрического щитка или шкафа. В квартирах, в основном устанавливается там оконечное устройство, так как проводка дальше не идет. В домах могут запроектировать установку разветвительного электрошкафа — если из него будет идти трасса на освещение других построек, находящихся на некотором расстоянии от дома — бани, летней кухни, гостевого дома. Эти другие обозначения есть на следующей картинке.

Обозначение электрических элементов на схемах: шкафы, щитки, пульты

Если говорить об изображениях «начинки» электрических щитков, она тоже стандартизована. Есть условные обозначения УЗО, автоматических выключателей, кнопок, трансформаторов тока и напряжения и некоторых других элементов. Они приведены следующей таблице (в таблице две страницы, листайте нажав на слово «Следующая»)

Номер	Название	Изображение на схеме
1	Автоматический выключатель (автомат)
2	Рубильник (выключатель нагрузки)
3	Тепловое реле (защита от перегрева)
4	УЗО (устройство защитного отключения)
5	Дифференциальный автомат (дифавтомат)
6	Предохранитель
7	Выключатель (рубильник) с предохранителем
8	Автоматический выключатель со встроенным тепловым реле (для защиты двигателя)
9	Трансформатор тока
10	Трансформатор напряжения
11	Счетчик электроэнергии
12	Частотный преобразователь
13	Кнопка с автоматическим размыканием контактов после нажатия
14	Кнопка с размыканием контактов при повторном нажатии
15	Кнопка со специальным переключателем для отключения (стоп, например)

Элементная база для схем электропроводки

При составлении или чтении схемы пригодятся также обозначения проводов, клемм, заземления, нуля и т.д. Это то, что просто необходимо начинающему электрику или для того чтобы понять, что же изображено на чертеже и в какой последовательности соединены ее элементы.

Номер	Название	Обозначение электрических элементов на схемах
1	Фазный проводник
2	Нейтраль (нулевой рабочий) N
3	Защитный проводник («земля») PE
4	Объединенные защитный и нулевой проводники PEN
5	Линия электрической связи, шины
6	Шина (если ее необходимо выделить)
7	Отводы от шин (сделаны при помощи пайки)

Пример использования приведенных выше графических изображений есть на следующей схеме. Благодаря буквенным обозначениям все и без графики понятно, но дублирование информации в схемах никогда лишним не было.

Пример схемы электропитания и графическое изображение проводов на ней

Изображение розеток

На схеме электропроводки должны быть отмечены места установки розеток и выключателей. Типов розеток много — на 220 В, на 380 в, скрытого и открытого типа установки, с разным количеством «посадочных» мест, влагозащищенные и т.д. Приводить обозначение каждой — слишком длинно и ни к чему. Важно запомнить как изображаются основные группы, а количество групп контактов определяется по штрихам.

Обозначение розеток на чертежах

Розетки для однофазной сети 220 В обозначаются на схемах в виде полукруга с одним или несколькими торчащими вверх отрезками. Количество отрезков — количество розеток на одном корпусе (на фото ниже иллюстрация). Если в розетку можно включить только одну вилку — вверх рисуют один отрезок, если два — два, и т.д.

Условные обозначения розеток в электрических схемах

Если посмотрите на изображения внимательно, обратите внимание, что условное изображение, которое находится справа, не имеет горизонтальной черты, которая отделяет две части значка. Эта черта указывает на то, что розетка скрытого монтажа, то есть под нее необходимо в стене сделать отверстие, установить подрозетник и т.д. Вариант справа — для открытого монтажа. На стену крепится токонепроводящая подложка, на нее сама розетка.

Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Так обозначают наличие защитного контакта, к которому подводится заземление. Установка розеток с заземлением обязательна при включении сложной бытовой техники типа стиральной или посудомоечной машины, духовки и т.д.

Обозначение трехфазной розетки на чертежах

Ни с чем не перепутаешь условное обозначение трехфазной розетки (на 380 В). Количество торчащих вверх отрезков равно количеству проводников, которые к данному устройству подключаются — три фазы, ноль и земля. Итого пять.

Бывает, что нижняя часть изображения закрашена черным (темным). Это обозначает что розетка влагозащищенная. Такие ставят на улице, в помещениях с повышенной влажностью (бани, бассейны и т.д.).

Отображение выключателей

Схематическое обозначение выключателей выглядит как небольшого размера кружок с одним или несколькими Г- или Т- образными ответвлениями. Отводы в виде буквы «Г» обозначают выключатель открытого монтажа, с виде буквы «Т» — скрытого монтажа. Количество отводов отображает количество клавиш на этом устройстве.

Условные графические обозначения выключателей на электрических схемах

Кроме обычных могут стоять проходные выключатели — для возможности включения/выключения одного источника света из нескольких точек. К такой же небольшой окружности с противоположных сторон пририсовывают две буквы «Г». Так обозначается одноклавишный проходной переключатель.

Как выглядит схематичное изображение проходных выключателей

В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.

Лампы и светильники

Свои обозначения имеют лампы. Причем отличаются лампы дневного света (люминесцентные) и лампы накаливания. На схемах отображается даже форма и размеры светильников. В данном случае надо только запомнить как выглядит на схеме каждый из типов ламп.

Изображение светильников на схемах и чертежах

Радиоэлементы

При прочтении принципиальных схем устройств, необходимо знать условные обозначения диодов, резисторов, и других подобных элементов.

Условные обозначения радиоэлементов в чертежах

Знание условных графических элементов поможет вам прочесть практически любую схему — какого-нибудь устройства или электропроводки. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. В ней стоят буквенные обозначения элементов схемы и номиналы.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами.

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах. Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

Источник: http://stroychik.ru/elektrika/uslovnye-oboznacheniya-na-shemah

Обзор условно-графических обозначений, используемых в электрических схемах

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

1. Нормативные документы
2. Виды электрических схем
3. Графические обозначения
4. Примеры УГО в функциональных схемах
5. УГО в однолинейных и полных электросхемах
6. Линии связи
7. Обозначения электромеханических приборов и контактных соединений
8. УГО электромашин
9. УГО трансформаторов и дросселей
10. Обозначение измерительных приборов и радиодеталей
11. УГО осветительных приборов
12. Обозначение элементов в монтажной схеме электропроводки
13. Буквенные обозначения

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

• Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

• A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
• В – значок электричества, отображающий переменное напряжение.
• С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
• D – Отображение аккумуляторного или гальванического источника питания.
• E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

• А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
• В – УГО воспринимающей части электротепловой защиты.
• С – отображение катушки устройства с механической блокировкой.
• D – контакты коммутационных приборов:

1. Замыкающие.
2. Размыкающие.
3. Переключающие.

• Е – Символ для обозначения ручных выключателей (кнопок).
• F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

• A – трехфазные ЭМ:

1. Асинхронные (ротор короткозамкнутый).
2. Тоже, что и пункт 1, только в двухскоростном исполнении.
3. Асинхронные ЭМ с фазным исполнением ротора.
4. Синхронные двигатели и генераторы.

• B – Коллекторные, с питанием от постоянного тока:

1. ЭМ с возбуждением на постоянном магните.
2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

• А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
• В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
• С – Отображение двухкатушечного трансформатора.
• D – Устройство с тремя катушками.
• Е – Символ автотрансформатора.
• F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

1. Счетчик электроэнергии.
2. Изображение амперметра.
3. Прибор для измерения напряжения сети.
4. Термодатчик.
5. Резистор с постоянным номиналом.
6. Переменный резистор.
7. Конденсатор (общее обозначение).
8. Электролитическая емкость.
9. Обозначение диода.
10. Светодиод.
11. Изображение диодной оптопары.
12. УГО транзистора (в данном случае npn).
13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

• А – Общее изображение ламп накаливания (ЛН).
• В — ЛН в качестве сигнализатора.
• С – Типовое обозначение газоразрядных ламп.
• D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установки Обозначение розеток и выключателей

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Источник: http://www.asutpp.ru/uslovnye-oboznachenija-v-jelektricheskih-shemah.html

Чем отличается мощность от тока?

Мощность и ток — это две разные физические величины, которые измеряются в разных единицах.

Ток (обозначение I) — это мера электрического заряда, который движется через проводник за единицу времени. Ток измеряется в амперах (А).

Мощность (обозначение P) — это скорость, с которой работа выполняется за единицу времени. Мощность может быть механической, электрической, тепловой и т.д. В электрических системах мощность определяется как произведение напряжения (обозначение U) на ток (обозначение I). Мощность измеряется в ваттах (Вт).

Таким образом, основное отличие между мощностью и током заключается в том, что ток измеряет скорость движения электрических зарядов в проводнике, а мощность измеряет скорость, с которой выполняется работа или происходит потребление электрической энергии. В электрических системах мощность и ток связаны между собой через напряжение, и изменение любой из этих величин может привести к изменению другой.
