Обозначение интернет-розетки на схемах: графическое изображение

Проектирование СКС и ЛВС

Нынешний офисный уклад немыслим без компьютеров, принтеров и прочего электронного оборудования. Каждый сотрудник нуждается в доступе к внутренним ресурсам компании, электронной почте, сети интернет и телефону.

Для грамотного построения сети необходимо выполнить проектирование СКС, по результатам проекта и готовых спецификаций можно просчитать стоимость реализации и приступать к монтажу СКС.

С чего начать проектирование СКС?

Любое проектирование начинается с технического задания или задания на проектирование. В нем описываются требования к сети (5 или 6 категории, одномодовый или многомодовый оптический кабель), количество розеток на рабочее место или принтер, высоту установки розеток и т.д.

В первую очередь необходимо подготовить план помещения и на него нанести месторасположение следующих объектов:

• Компьютеров;
• Серверов;
• Сетевых хранилищ;
• Принтеров;
• Видеокамер;
• Точек доступа Wi-FI;
• Контроллеров инженерных систем (автоматики, диспетчеризации, слаботочных систем и т.д);
• Лючков в полу;
• Мест межэтажных переходов;
• Возможных мест прокладки лотков.

Если необходимо оборудовать СКС существующее здание, то проектные работы начинаются с обследования объекта, во время которого определяется тип полов, потолков и стен. По результатам обследования выбираются типы прокладки проводниковой продукции и монтажа розеток (встроенные, накладные).

Если здание еще не построено, то тип отделки помещений берется из раздела «Архитектурные решения».

После определения всех сетевых устройств и расположения их на плане можно приступать к выполнению проекта в автоматизированных системах проектирования.

На данный момент самыми распространёнными САПР для СКС являются AutoCad и NanoCad СКС.

Для выполнения проекта необходимы знания нормативной документации по условным обозначениям и правилам оформления чертежей.

Условные обозначения розеток СКС не нормируются, поэтому у разных организаций встречаются различные обозначения:

В базе NanoCad используются такие обозначения:

Можно применять любые, какие вам больше нравятся. В нашем проектно-монтажном бюро принято применять такое обозначение:

Расстановку розеток, шкафов и коробов наносим на план:

Собрав планы, создаем принципиальную схему сети СКС:

Далее подробно разрисовываются шкафы:

Выполняются кроссировки патч-панелей в шкафах:

Собирается кабельный журнал и спецификации.

Проектирование СКС лучше доверять квалифицированным специалистам, обладающим ежедневным практическим опытом в данной сфере. Опыт наших сотрудников подтверждает портфолио, где можно найти самые разные проекты: от маленьких офисов до ЦОДов.

Расчет стоимости обычно ведется за порт, но все проекты индивидуальны, поэтому мы не размещаем стоимость на сайте, Для определения стоимости проектирования СКС направляйте запрос с планировками и техническим заданием. Мы в кратчайшие сроки сформируем и отправим вам коммерческое предложение.

Источник

Подключение интернет кабеля к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

• Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
• Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

По количеству точек подключение есть одинарные и двойные компьютерные розетки. Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Для любого проводного или беспроводного интернет-оборудования принят единый стандарт подключения к системному блоку. Каким бы образом в квартиру ни поступал интернет, всегда имеется витая пара – кабель, использующийся для подсоединения роутера и модема (за редким исключением используется оптический кабель).

Сетевой кабель заключает в себе восемь медных проводков, скрученных в четыре пары. Они гасят любые электрические помехи, предоставляя внушительную (до 1000 Мбит/с) скорость интернета. Витая пара заканчивается специальным коннектором, который называется «джек». Корпус у коннектора 8P8C прозрачный, и внутри него находятся провода разного цвета.

Похожие коннекторы используются и на других соединительных проводах, например, между модемом и ПК. Разница только в расположении или, по терминологии компьютерщиков, в распиновке проводов. Ранее для коннекта часть жил перекрещивалась в определённом порядке, только в этом случае оборудование работало.

С 2001 года было решено ввести два главных стандарта подключения – TIA/EIA-568-B и TIA/EIA-568-А. В нынешнее время в ходу первый стандарт (В) подключения проводов витой пары. Его-то и требуется запомнить. Выпускается двух- и четырёхпарный кабель для проведения сети.

Для скоростной передачи данных (1–10 Гб/с) рекомендуется четырёхпарный кабель, для передачи до 1 Гб/с – двухпарный.

Сейчас в помещения заводят линии со скоростью интернета до 100 Мб/с. Естественно, что качество и скорость передачи данных в будущем будут возрастать. Поэтому с расчетом на перспективу предпочтительней изначально расшить сеть до четырёх пар, чтобы потом не прокладывать новый провод. Если сеть уже заведена двухпарным проводом, то используются эти же коннекторы, но после первых трёх (см. схему выше) два контакта пропускаются, а зелёный должен оказаться шестым.

Интернет розетка подключение по цветам

Существует две схемы подключения: T568A и T568B. Первый вариант у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.

Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с.

В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.

При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.

Условное обозначение розетки на схеме

Одним из наиболее распространенных элементов домашней электросети является электрическая розетка. На схеме она может выглядеть в виде различных обозначений, которые зависят от типа и конструкции этого устройства.

Важнейшим этапом обустройства электрической проводки является составление плана размещения всех ее элементов. Грамотное нанесение на электрическую схему всех составных частей электросети обеспечивает правильность планирования необходимого количества материалов, а также высокий уровень электробезопасности. Правильно составленная схема значительно облегчает выбор типов необходимого оборудования.

Оконечные устройства для кабелей связи Громполоса. Оконечные устройства кросса Боксы и плинты старого типа (под винт) Бокс БКТО. Плинты кроновские (под врезку) Монтаж кроновских плинтов (под врезку)	Защита в кроновских плинтах (под врезку) Абонетские защитные устройства. Схемы АЗУ Распределительные коробки: КРТ, КРТУ, КРТП Кабельные ящики и столбы: ЯКГ, ЯКР, УКС и СР Телефонные вилки и розетки: РТШК-4, RJ-12, RJ-11
Из раздела оптоволокно: Оконечные устройства ВОЛС: коннекторы и аттенюаторы

Телефонные вилки и розетки: РТШК-4 и розетки «евро»: RJ-12, RJ-11, RJ-14, RJ-25

Розетки старого типа — РТШК-4

Тут Увеличен- ные фото
Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11

Подключение телефонных розеток старого типа РТШК-4

Проводка в такую розетку включается на 2 правые клеммы. Другое включение ни к чему хорошему не приводит, хотя некоторые признаки жизни телефон может проявлять.

Остальные 2 клеммы сейчас не используются. Ранее существовали четырехпроводные системы связи. Использовались они только во всевозможных селекторных мини-АТС и школьных радиоузлах (РУШ-ах). Видимо, такое непривычное сейчас, включение тогда было продиктовано потребностью максимально упростить схему мини-АТС, а удвоенное количество проводов на малых расстояниях было не критично.

Тут Увеличенные фото

Чтобы доходчиво объяснить правильность включения различных типов телефонных вилок разобрал розетку универсальную.

Розетка имеет один разъём старого типа — РТШК-4, и два гнезда «евро», то есть RJ-11. Фото этой розетки в собранном виде в верхней части страницы.

После снятия крышки обнаруживается подозрительно-большое количество клемм и проводов. Не стоит смущаться, уже очень давно клеммы используются только две. На фотографии они обведены красными кружками. К ним, и только к ним, подключается проводка.

Так как розетка универсальная то цветные провода параллелят 2 розетки «евро» (RJ-11), установленные в выступающей части устройства (одна из них видна на верхней фотографии).

Розетки «евро»: RJ-12, RJ-11, RJ-14, RJ-25

RJ расшифровывается как Registered Jack (англ.) а переводится как зарегистрированное гнездо. Для тех, кому интересен небольшой разбор несуразностей по поводу этого разъёма следующая табличка.

Несуразность	Пояснение
Розетки типа RJ-11 в народе часто называют «евро»	Стандарт «RJ-11» это стандарт впервые узаконенный в США
Разъем RJ-12	RJ-12 это всего лишь слэнг, такого стандарта нет, обычно под этим стандартом подразумевают RJ-14 или RJ-25
Телефонная трубка подключена к аппарату посредством разъёма RJ-9, RJ-10, RJ-22: с подключением 4P4C или 4P2C	Так как трубка телефона не подсоединена непосредственно к общественной сети, эти разъёмы не стандартизируются
Телефонный разъем RJ-11 6P4C или 6P6C	Гнездо, но с четырьмя и шестью жилами это уже разъемы RJ-14 RJ-25 соответственно

У всех этих сложностей есть одно положительное качество, центральная пара проводов это всегда первая рабочая линия

. То есть если двухжильным шнуром со штекером RJ-11 соединить розетки RJ-14 RJ-25, то в обычном телефоне всё полностью заработает. Исключения могут составить только системные телефоны использующие 6 или 4 провода, например система «директор-секретарь».

Иногда в путанице аббревиатур помогают разобраться дальнейшие цифры в маркировке. Так 6P4C, обозначает, что разъём под шестиконтактную розетку, но с четырьмя контактами. Полностью маркировка может выглядеть как RJ-11 6P4C или RJ-12 6P4C или даже правильно: RJ-14.

Когда же пишут 4P4C, вероятнее всего имеют ввиду нестандартизированную вилку используемую в спиральном проводе аппарат-трубка. Для примера следующие фото. Кстати несмотря на отсутствие стандарта шнуры от подобных телефонов взаимозаменяемы.

Наиболее распространенным видом являются разъемы 6p4c (на фото ниже).

Имеют защёлку-фиксатор, который частенько отламывается, делая контакт в розетке ненадёжным.

Сигнал и питание должны приходить на два центральных контакта разъёма (обозначены стрелками на фото)

Тут Увеличенные фото

Гнездо и вилка (папа и мама) разьёма RJ-11 Стрелками показаны задействованные телефонной парой контакты

Ширина вилки RJ-11 (чем её обычно и отличают от вилок телефон-трубка) равна 10 мм

Примеры розетки и вилки телефон-трубка на следующих фото:

Монтаж вилок евроразъёмов RJ-11 и штеккеров телефон-трубка

Для монтажа евроразъёмов RJ-11 и штеккеров телефон-трубка должен применяться специальный обжимной инструмент, но если требуется обжать 1-2 вилки, то контактные пластины можно, последовательно вдавливая каждый контакт вилки, аккуратно задавить плоской отвёрткой. Увы, конечный вид изделия при такой «халяве» будет не таким «блестящим».

Для монтажа не требуется зачистки второго слоя изоляции, технология предполагает прорезание изоляции контактными площадками вилки.

В начало раздела на Громполоса. Оконечные устройства кросса Весь раздел: ↓

Оконечные устройства для кабелей связи Громполоса. Оконечные устройства кросса Боксы и плинты старого типа (под винт) Бокс БКТО. Плинты кроновские (под врезку) Монтаж кроновских плинтов (под врезку)	Защита в кроновских плинтах (под врезку) Абонетские защитные устройства. Схемы АЗУ Распределительные коробки: КРТ, КРТУ, КРТП Кабельные ящики и столбы: ЯКГ, ЯКР, УКС и СР Телефонные вилки и розетки: РТШК-4, RJ-12, RJ-11
Из раздела оптоволокно: Оконечные устройства ВОЛС: коннекторы и аттенюаторы

Руководящие документы

Для того чтобы унифицировать обозначения, используемые в электрических схемах, еще в советское время был принят ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах».

В соответствии с этим документом, для обозначения всех элементов электросети используются простейшие геометрические фигуры, позволяющие легко наносить, а также идентифицировать тот или иной элемент на электрической схеме.

Жесткие требования к выполнению подобных чертежей исключают путаницу и двоякое толкование всех нанесенных на схеме символов, что крайне важно при выполнении монтажных работ в электрической сети.

Компьютерная розетка RJ-45 – что это такое

RJ45 – это стандартный разъем, используемый для соединения компьютеров между собой в локальную или глобальную сеть. «RJ» обозначает «зарегистрированный разъем», а «45» – номер стандарта интерфейса.

Изначально разъемы платформы RJ были разработаны в качестве более дешевой замены старым телефонным методам установки проводных шнуров и вилок. Современные высокоскоростные модемы, роутеры, свитчи и другое оборудование оборудованы именно разъемами RJ-45. Используемый для прокладки сетей патч-корд RJ 45 тоже поставляется с этим зарегистрированным разъемом.

Существуют другие типы разъемов похожие на RJ45. Внешне на этот коннектор похож разъем RJ11, используемый с телефонными кабелями. Но RJ11 использует только 6 контактов вместо восьми, что не позволяет использовать такие разъемы в компьютерных сетях современной архитектуры.

Обозначения элементов открытой установки

Простейшая двухполюсная электрическая розетка открытой установки без заземляющего контакта изображается на электрической схеме в виде полукруга с чертой, проведенной перпендикулярно к его выпуклой части.

Обозначение сдвоенной розетки отличается от предыдущего наличием двух параллельных линий. Графический символ, соответствующий трехполюсному изделию, представляет собой полукруг, к выпуклой части которого примыкают три линии, сходящиеся в одной точке и расположенные веером.

Для обозначения розетки с заземляющим контактом к ее изображению добавляется горизонтальная черта, которая является касательной к верхней точке полукруга.

Как правильно подключить компьютерную розетку RJ-45

Если крепление корпуса происходит на стену, входное отверстие для кабеля должно смотреть вверх, компьютерный разъем – вниз.

Для установки нужно:

• Осторожно снять с витой пары изоляцию (5-7 см);
• В пластиковый хомут завести проводник. Зачищенный от изоляции отрезок должен быть ниже хомута.

Можно подключить настенную розетку с четырьмя проводами. Для этого нужно к контактам-микроножам на корпусе подвести провод нужного цвета и вставить его так, чтобы он дотянулся в самый низ контактной группы. При прохождении проводника через ножи будет слышаться характерный щелчок. Если щелчка не было, но согласно цветам все правильно было разведено по контактам, нужно взять прямую отвертку с тонким лезвием и протолкнуть провода вниз. Когда все проводники окажутся на своих местах, нужно обрезать выходящие за пределы коннектора свободные края жил и надеть крышку.

Розетки для скрытой электропроводки

Скрытая электропроводка является наиболее распространенным типом домашней электрической сети. Для ее прокладки используются устройства, встраиваемые в стену при помощи специальных монтажных коробок.

Единственным отличием обозначения подобных розеток от приведенного выше рисунка является перпендикуляр, опускаемый от середины прямого отрезка к центру окружности.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Устройства с повышенной защитой от пыли и влаги

Рассмотренные розетки не отличаются высоким уровнем защиты от проникновения в их корпус твердых предметов, а также влаги. Такие изделия могут применяться во внутренних помещениях, где условия эксплуатации исключают подобные воздействия. Что касается устройств, предназначенных для установки на открытом воздухе или, например, в ванных комнатах, то согласно принятой классификации степень их защиты должна быть ниже IP44 (где первая цифра соответствует уровню защиты от пыли, вторая – от влаги).

Такие розетки обозначаются на схеме в виде полностью закрашенного черным цветом полукруга. Как и в предыдущем случае, двухполюсные и трехполюсные влагозащищенные розетки обозначаются соответствующим количеством отрезков, примыкающих к выпуклой части полукруга.

Характеристики и классификация

Разъем RJ45 состоит из восьми контактов, а внутри него есть восемь отдельных проводов разного цвета. Четыре из этих проводов однотонные, а еще четыре имеют белый цвет с цветными полосами. Эти провода обжимаются в пластиковую головку коннектора с помощью обжимного инструмента.

Чтобы обеспечить надежную фиксацию кабеля в разъеме, на разъеме имеется сгибаемая подпружиненная защелка, так называемый фиксирующий зажим, издающий щелчок, когда кабель подключен к разъему. Щелчок означает, что вилка надежно закреплена. Чтобы извлечь кабель, язычок защелки должен быть нажат. Простое вытягивание кабеля из розетки без нажатия на защелку может повредить разъем или привести к разрыву кабеля.

Выключатели

Выключатель на схеме обозначается в виде окружности, к которой под углом 45 с наклоном в правую сторону проведена черта, имеющая на конце один, два или три перпендикулярных отрезка (в зависимости от количества клавиш изображаемого выключателя).

Изображение выключателей скрытой установки такое же, только отрезки на конце наклонной черты проводятся в обе стороны от нее на одинаковое расстояние.

Влагостойкие изделия обозначаются окружностью черного цвета.

Стоит обратить внимание на изображение проходных выключателей, которое напоминает два обычных выключателя, зеркально отраженных от центра одной окружности.

Основные разновидности компьютерных розеток

Один вид устройств может иметь встроенные модули, оснащенные внутренней контактной платой и разъемами. Стоит заметить, что такие бытовые розетки легко устанавливаются и имеют невысокую цену, но при поломке потребуется замена всего устройства.

Более надежные и ремонтопригодные модели имеют сменные модули, отделенные от внешней панели. Очень удобно использовать двойную компьютерную розетку для обслуживания нескольких компьютеров. Также можно будет подключить к одному модулю компьютер, к другому – телевизор или телефон.

В случае невозможности установки двойной розетки полезно знать, как сделать разветвитель для интернет кабеля. Это можно сделать своими руками. Для этого можно использовать четыре свободные жилы из 8. Первый вариант: соединить их со вторым коннектором. Это допустимо для разветвителя для интернет-кабеля на два компьютера. Иногда система не работает, поскольку монтируются кабели только с четырьмя жилами.

Другой вариант: установить внутри компьютера дополнительный сетевой адаптер. В этом случае будет обеспечена стабильность и скорость работы систем, работающих с интернетом.

Выводы

Для стандартного оформления план-схем установки оборудования и структурных схем систем видеонаблюдения необходимо использовать условные графические обозначения (УГО) и буквенно-цифровое обозначение всех используемых устройств. Кроме этого, необходимо стандартным образом показать линии связи и способы прокладки кабелей.

Основными нормативными документами в области оформления УГО являются Р 071-2017, РД 25.953-90. Также часто приходится использовать ГОСТ 21.210-2014, TIA-606-B и ГОСТ 2.710-81.

Существующие стандарты могут противоречить друг другу, содержать устаревшие и неиспользуемые сейчас устройства. Поэтому в проектах все же следует создавать отдельный лист с таблицей условных обозначений для исключения разночтений при использовании документации.

Где взять готовую базу УГО для AutoCAD?
Специально для вас мы подготовили файл инструментальной палитры динамических блоков для программного обеспечения AutoCAD (компания Autodesk).

Палитра УГО СОТ включает перечень следующих блоков:

• Оборудование Системы охранной телевизионной (СОТ)
• Оборудование Системы охранной телевизионной, производства ООО «Видеомакс»

Скачать архив с файлом можно тут.

Инструкция по установке палитры находится внутри архива.

Обратить внимание

Компания Видеомакс бесплатно осуществляет консультации по вопросам проектирования систем видеонаблюдения. Мы найдем оптимальное решение задачи заказчика, порекомендуем варианты программного обеспечения, интеграции и построения системы, разработаем алгоритмы работы системы и автоматизации, рассчитаем станционное оборудование с гарантией производительности. Прислать запросы можно на email, либо связаться с нами по бесплатному телефону.

Если проект уже готов, вы можете прислать его на аудит, заполнив специальную форму в личном кабинете. Требуется авторизация.

Стандарты для обозначений

Порядок указания условных знаков на схемах регламентируется ГОСТ 21.614.88. Данный норматив издан относительно недавно. Новый ГОСТ сменил старый советский стандарт. Согласно новым правилам, указатели на схемах должны совпадать с регламентированными.

Включение в схему другого оборудования должно отвечать требованиям ГОСТ 2.721.74. Этот документ устанавливает нормы для указателей общего использования. Порядок организации схемы вводно-распределительных устройств также регулируется ГОСТ 2.721.74

Обозначения выполняются в виде графических символов, которыми являются простейшие геометрические объекты, в том числе квадраты, прямоугольники, окружности, линии и точки. В определенных сочетаниях эти графические элементы указывают на те или иные составные части электрических приборов, машин и приспособлений, используемых в электротехнике. Кроме того, символы отображают принципы управления системой.

Необходимость схемы

С целью качественного и безопасного размещения электропроводки составляется план. Он имеет вид чертежа с соблюдением масштаба. В документе отражается планировка квартиры, точки размещения узлов проводки по группам, а также принципиальные схемы.

Для понимания чертежа всеми участниками ремонтных и монтажных работ розетки и выключатели обозначаются графическими рисунками по общероссийскому и общемировому стандарту.

В качестве графических маркеров применяются геометрические фигуры – окружности, квадраты, прямоугольники, точки и линии. Их сочетания отображают разновидности механизмов системы освещения и особенности управления этими устройствами.

Условные знаки для других приборов

Помимо выключателей и розеток электросхема проводки содержит другие узлы. К примеру, автоматический выключатель, УЗО, реле для контроля напряжения обозначаются в виде открытого контакта.

Согласно ГОСТу для маркировки автоматического выключателя применяется определенное количество контактов, соединенных друг с другом и квадрат сбоку. Изображение свидетельствует об одновременном срабатывании и наличии защиты. На вводе квартира оснащается двухполюсным автоматом, однополюсные задействуются для остановки нагрузки.

Дифавтоматы и УЗО не имеют значков, регламентированных ГОСТом, поэтому на чертежах изображается специфика конструкции. Приборы УЗО являются трансформаторами тока с исполнительным контактным реле. У дифференциального автомата аналогичная сборка, но к узлам добавлен автомат, защищающий от коротких замыканий и перегрузки.

Контроллерное реле предназначено для выключения оборудования в случае превышения номинала напряжения. Оно представляет собой плату и контактное реле. Схема наносится на крышку устройства и переносится на план электролинии.

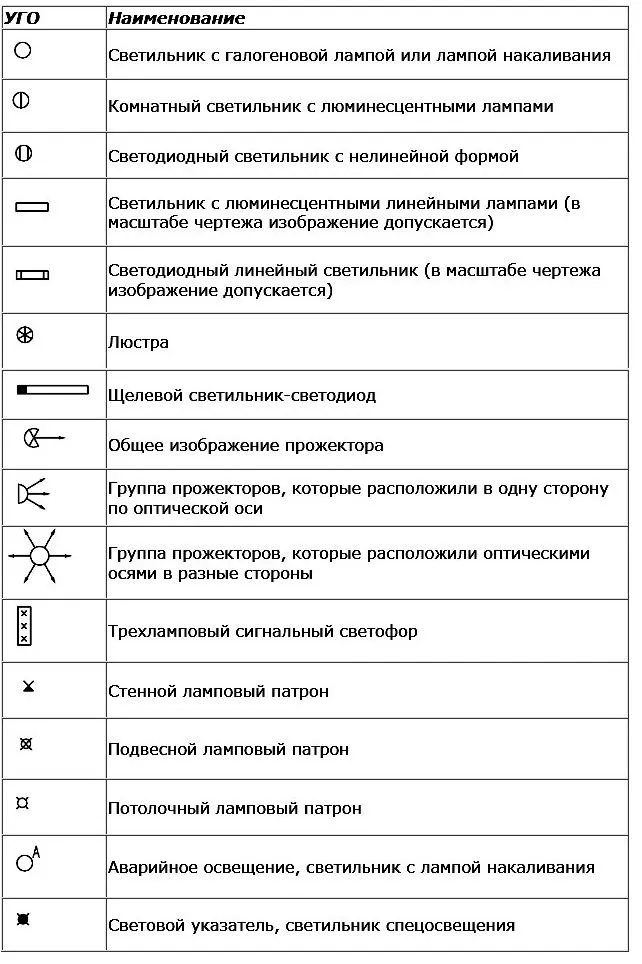

Для аппаратов подсветки и освещения используется несколько графических символов:

• квадрат – люминесцентный источник света 600х600 мм;
• прямоугольник – люминесцентный светильник 600х300 мм;
• квадрат с двумя линиями – светодиодный источник света размером 600х600 мм;
• большой «бантик» с частично закрашенными черными треугольниками – прибор аварийного освещения 600х600 мм;
• узкий «бантик» с частично залитыми черным областями на треугольниках – прибор для аварийной подсветки 600х300;
• кружок, разделенный дугой – устройство с лампочкой высокого давления;
• круг без двух сегментов с 4-мя черточками («дольки») и горизонтальной стрелкой вправо – прожектор;
• круг, разделенный пополам – источник света с контактными лампами люминесцентного типа;
• круг с узкими областями вверху и внизу – светодиодный светильник любой нелинейной формы;
• круг – светильник с галогенкой или лампой накаливания;
• круг, разделенный на 6 сегментов – люстра;
• прямоугольник – линейный люминисцентный светильник;
• прямоугольник с 2-мя черточками – линейный светодиодный светильник;
• черный бантик – аварийный светильник.

Значок устройств выбирается в зависимости от их внешнего вида и предназначения.

Условные обозначения частей электросети не обязательно знать наизусть. При понимании значков и правильно составленном чертеже пользователь всегда расшифрует символы или ознакомиться со сносками.

Как сделать розетку если ремонт уже сделан?

Если ремонт уже сделан, но вам нужно установить новую розетку, то есть несколько вариантов, как это можно сделать:

1. Сверлить новое отверстие в стене: если вам нужно установить розетку в новом месте, то вы можете сверлить новое отверстие в стене и прокладывать проводку от ближайшего источника электропитания.

2. Использовать поверхностный монтаж: если вам не хочется сверлить стену или прокладывать проводку внутри нее, то вы можете использовать розетку с поверхностным монтажом. Такая розетка крепится к стене без необходимости прокладывать проводку внутри нее. Вместо этого провода просто подключаются к розетке снаружи.

3. Использовать адаптер для розетки: если у вас нет возможности проводить новую проводку или устанавливать новую розетку, то вы можете использовать адаптер для розетки. Такой адаптер вставляется в существующую розетку и позволяет подключить несколько устройств одновременно.

В любом случае, при установке новой розетки следует обязательно обратиться к электрику или электромонтажнику, чтобы они проверили электрическую безопасность установленной розетки и правильность подключения проводов.
