Монтаж водопровода на даче из труб пнд своими руками — руководство от

На чтение 9 мин. Просмотров 38.7k. 24.11.2018 12.04.2020

Отличным решением для организации полива на даче будет создание собственной локальной водопроводной системы с использованием полимерных труб, в частности, полиэтиленовых. Процесс установки водопровода на даче из полиэтиленовых труб довольно простой, и справиться с этой задачей сможет любой домашний мастер. Если вас интересует вопрос об установке водопровода на даче с использованием труб из полиэтилена, стоит знать, что такой проект доступен для выполнения своими руками и может сэкономить время и средства.

Содержание

1. Установка водопровода из ПНД
2. Трубы из ПНД, бывают нескольких видов
3. Схема дачного водопровода из ПНД
4. Сезонный водопровод
5. Капитальная водопроводная система
6. Процесс монтажа ПНД труб
7. Инструменты
8. Фитинги
9. Монтаж труб ПНД для водоснабжения своими руками
10. Технические характеристики

Установка водопровода из ПНД

Трубы из полимерных материалов сегодня выступают в качестве успешных конкурентов металлическим и асбоцементным изделиям, всё шире применяясь для прокладки водопроводных систем. Это обусловлено широким ассортиментом пластиковых труб, изготовляемых из различных полимеров с разными техническими характеристиками. В результате всегда имеется возможность выбора исходного материала для монтажа трубопровода, в соответствии с предъявляемыми к нему эксплуатационно-техническими требованиями.

Одним из наиболее распространённых полимеров, применяемых для производства пластиковых труб, является ПНД — полиэтилен низкого давления.

Технология производства ПНД-труб такова:

• Расплав полиэтилена выдавливается через матрицу необходимого размера.
• Процесс полимеризации в данном случае происходит при атмосферном давлении, в отличие от полиэтилена высокого давления.
• После застывания полиэтиленовой заготовки, они нарезаются на отрезки стандартной длины, либо сворачиваются в бухты.
• Производится маркировка изделий, в соответствии с их техническими характеристиками, и трубы отправляются в продажу.

Трубы из ПНД, бывают нескольких видов

• Лёгкие, рассчитанные на рабочее давление не более 2,5 атмосфер. Маркируются буквой «Л».
• Средне-лёгкие, маркируются «СЛ» и выдерживают давление до 4 атм.
• Средние, маркировка «С», рабочее давление до 8 атм.
• Тяжёлые — «Т», способные выдержать до 10 атмосфер.

При покупке следует обращать внимание на маркировку, выбирая материал для водопроводной сети в зависимости от предполагаемого рабочего давления внутри системы. Смонтировать водопровод из ПНД на даче своими руками не представляет особых затруднений благодаря технологичности сборки. Соединяются между собой ПНД-трубы при помощи специальных фитингов и доборных элементов — тройников, уголков и т.д.

Для дачного водопровода рекомендуется применять трубы из полиэтилена марки 80 или 100. Они отлично подойдут для подачи холодной воды, обладая устойчивостью к воздействию солнечного ультрафиолетового излучения и коррозийному воздействию жидкости. Основная водопроводная ветка делается обычно из трубы диаметром 32-40мм, а отводы от неё — из 20-25-й трубы.

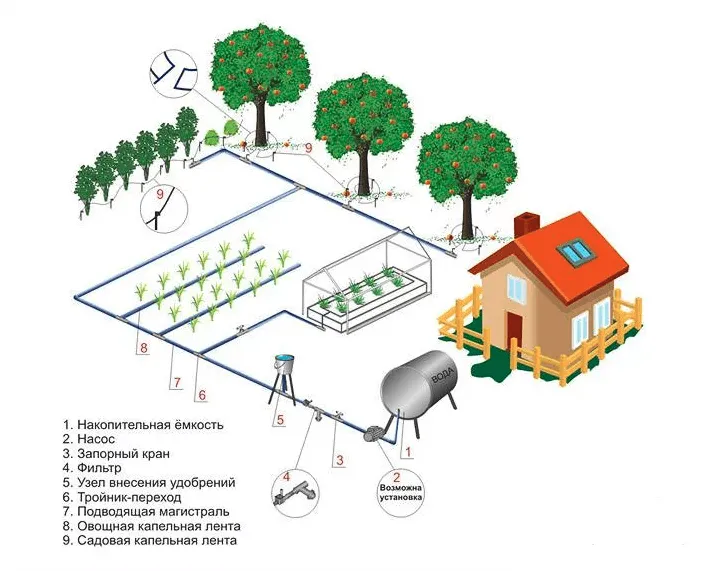

Схема дачного водопровода из ПНД

Устанавливаются водопроводные системы на садово-дачном участке двумя способами:

• Открытым.
• Закрытым.

Открытый способ более подходит для сооружения сезонных водопроводных систем, применяемых для поливки растений. После окончания дачного сезона такой трубопровод можно легко разобрать, убрав трубы на хранение до следующей весны. Закрытый вариант используется при монтаже капитальных водопроводных сетей, и подразумевает размещение труб в специально вырытых траншеях.

Сезонный водопровод

Сезонные водопроводные системы используются на дачных участках для полива насаждений — грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.

Среди неоспоримых преимуществ открытого варианта — высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.

Среди плюсов такого сезонного водопровода — его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию. Скорость монтажа — ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.

Недостаток у открытого трубопровода один: его уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность ПНД-труб и соединительных фитингов, всё же имеется вероятность их случайного повреждения садовой техникой или инструментарием — мотокультиватором, мотыгой, лопатой. Также потребуется разбирать пластиковые трубопроводы во время проведения весеннего пала сухой травы. Огонь способен не только повредить, но и полностью уничтожить лежащую на земле полиэтиленовую конструкцию.

Капитальная водопроводная система

Если участок используется не только в дачный сезон, но и в зимнее время, есть резон создать капитальную водопроводную систему из ПНД. Собственно монтаж труб в данном случае ничем не отличается от сборки открытого трубопровода. ПНД-трубы соединяются при помощи тех же пластиковых соединительных фитингов и доборных элементов.

Вся разница здесь заключается в закрытом способе расположения труб. Перед монтажом на участке выкапываются траншеи, в соответствии с конфигурацией будущей водопроводной сети. Во избежание заморозки труб с водой в зимнее время, их следует прокладывать ниже глубины промерзания грунта. В нижеприведенной таблице даны ориентировочные данные промерзания почвы для разных городов:

Как видим, во многих городах глубина промерзания грунта достигает 2-х метров. Однако, копать траншеи глубиной в два метра не всегда бывает целесообразно и возможно. В такой ситуации рекомендуется воспользоваться при укладке труб греющим электрическим кабелем, который можно сегодня приобрести во многих магазинах сантехники.

Процесс монтажа ПНД труб

Несмотря на то, что процесс монтажа полиэтиленовых труб достаточно прост, для создания долговечной и надёжной функционирующей системы требуется соблюдение технических нормативов. Для работы потребуется набор инструментов, трубы и соединительные элементы — фитинги и доборы (тройники, уголки, заглушки).

Инструменты

Набор инструментария для соединения ПНД-труб зависит от того, каким способом вы собираетесь это делать. При соединении труб посредством компрессионных фитингов вам не потребуется никаких специальных инструментов, кроме мелкозубчатой ножовки или специальных кусачек-резаков для нарезки труб на нужные отрезки.

При «горячей» стыковке ПНД-труб потребуется специальный электроприбор — сварочный утюг. Этот аппарат нагревает торцы трубы и соединительных муфт до температуры плавления, после чего они вставляются друг в друга. Также потребуются особые кусачки-труборезы, позволяющие быстро разрезать трубы под углом в 90о.

Фитинги

Соединительные фитинги для ПНД-труб бывают двух видов:

• Компрессионные.
• Диффузионные.

Компрессионные муфты снабжены резьбовым соединением и каучуковыми уплотнителями. Две половинки муфты надеваются на концы стыкуемых труб, после чего соединяются резьбой, образуя герметичный стык. Диффузионные муфты применяются при спайке труб нагревательным аппаратом. В последнее время на отечественном строительном рынке появились электромуфты, соединяющие трубы при помощи нагрева их током. Электромуфты имеют на своей поверхности выходы-клеммы, подключаемые к специальному сварочному аппарату, который и производит их нагрев.

Монтаж труб ПНД для водоснабжения своими руками

Начинать монтаж следует от источника водоснабжения — скважины, водоразборной колонки, магистрального водопровода. Чтобы ускорить работу, и избежать возможных ошибок, следует заранее составить схему трубопровода. В соответствии со схемой следует закупить необходимое количество труб, доборных элементов и соединительных муфт.

Дачный водопровод из полиэтиленовых труб проще всего смонтировать при помощи компрессионных фитингов. Процесс не займёт много времени и не потребует особых навыков. Компрессионные муфты сначала разбирают и навинчивают на соединяемые концы труб, устанавливая прокладку и зажим. Фиксация соединения производится при помощи внешней зажимной гайки. При её закручивании нельзя использовать разводные ключи и прочий подручный инструментарий. Закручивать гайку следует только при помощи мускульной силы рук во избежание повреждения муфты.

Произвести своими руками монтаж трубопровода возможно и при помощи диффузионных муфт. Здесь для соединения потребуется специальный аппарат — электронагреватель-утюг, снабжённый насадками необходимого диаметра. Аппарат включается в сеть, на реле нагрева выставляется нужная температура, после чего торцы трубы и муфты вставляются в нагретые насадки. После расплавления соединяемых концов, они вставляются один в другой и фиксируются на одну-две минуты.

Также возможна пайка ПНД-труб в стык, без использования муфт. Происходит это при помощи особого торцевого нагревательного прибора, снабжённого удерживающими устройствами. Такой метод используется обычно для труб большого диаметра. При пайке труб, следует следить, чтобы соединяемые концы были очищены от грязи и влаги, иначе соединение получится не герметичным. При работе с электронагревателями необходимо соблюдать меры безопасности, использовать спецодежду и защитные перчатки.

Технические характеристики

Свою широкую популярность полиэтиленовые трубы заслужили благодаря своим высоким эксплуатационно-техническим качествам. Технические характеристики труб ПНД регламентируются положениями ГОСТа №18599 от 2001г. Одним из главных факторов, влияющих на выбор трубы, выступает её необходимая пропускная способность: так, труба с диаметром 25мм способна пропускать ок. 30 л/мин., d=32 мм уже 50 л/мин.

Технические характеристики напрямую зависят от марки полиэтилена, из которого была изготовлена труба. Так модель из ПЭ-100 обладает такими данными:

• Плотность 0,95 кг на 1 куб. дм.
• Упругость, определяющая эластичность на разрыв — 800 мПа.
• Линейное расширение — 2 мм на метр длины.
• Модуль удлинения на разрыв — до 250% при комнатной температуре.
• Теплопроводность — 0,4 Ватт на мК.
• Рекомендованный диапазон эксплуатационных температур от -50о до +40оС.
• Рабочее давление может варьироваться, в зависимости от типа трубы до 40 атмосфер.
• Средний срок эксплуатации — около 50 лет.

Как и любой иной материал, ПНД имеет свои достоинства, и свои недостатки. Среди плюсов ПНД-труб можно указать:

• Стойкость к коррозии и воздействию химических сред.
• Достаточная прочность и долговечность в эксплуатации.
• Невысокая цена, по сравнению с металлическими аналогами.
• Гладкая внутренняя поверхность, позволяющая избежать образования наростов и засоров.
• Широкий диапазон эксплуатационных температур.
• Достаточная эластичность позволяет трубе из ПНД не лопаться при замерзании внутри неё воды.
• Экологичность материала и безопасность его для человеческого организма.
• Малая масса, обуславливающая удобство транспортировки и хранения.
• Простота соединения между собой, наличие широкого ассортимента доборных элементов и фитингов.

Недостатки ПНД-труб:

• Возможность применения только для холодного водоснабжения, за исключением моделей из сшитого ПНД.
• Невысокая устойчивость к механическим ударам и излишним нагрузкам.

Как видим, положительных качеств у ПНД-труб гораздо больше, нежели отрицательных. В связи с этим, полиэтиленовая труба является одним из лучших вариантов для прокладки дачного водопровода с точки зрения цена-качество.

Как построить душ на даче?

Построить душ на даче можно разными способами, но самый простой и доступный способ — это использование душевой кабины. Вот пошаговая инструкция, как построить душ на даче с помощью душевой кабины:

Шаг 1: Выберите место для душа. Выберите место, где можно установить душевую кабину, убедитесь, что здесь есть доступ к водопроводной системе или скважине.

Шаг 2: Подготовьте площадку. Приготовьте площадку, где вы собираетесь установить душевую кабину. Проверьте, что площадка ровная и не подвержена затоплению.

Шаг 3: Подключите водопровод. Если у вас есть доступ к водопроводной системе, подключите шланг к системе и прокладывайте трубу до места установки душевой кабины. Если у вас нет доступа к водопроводу, то вам потребуется насос и ёмкость для воды.

Шаг 4: Установите душевую кабину. Следуйте инструкциям по установке душевой кабины, которые идут в комплекте. Обычно кабина устанавливается на подготовленную площадку, к которой подведены водопроводные трубы и канализационный шланг.

Шаг 5: Подключите канализацию. Подключите канализационный шланг к душевой кабине и направьте его в ёмкость для сбора сточных вод. Если у вас нет доступа к канализации, можно использовать бочку для сбора сточных вод.

Шаг 6: Подключите электричество (если нужно). Если ваша душевая кабина требует электропитания, обязательно проверьте, есть ли возможность подключения к электросети и подключите её.

Шаг 7: Настройте температуру воды и попробуйте душ. После того, как вы подключили все шланги и провода, проверьте, работает ли душ правильно. Настройте температуру воды, убедитесь, что вода не течет из кабины, и попробуйте душ.

Это базовая инструкция по постройке душа на даче с помощью душевой кабины. Если у

Как построить душ на даче:

6. Установите сливной канал. Сливной канал должен быть расположен на некотором расстоянии от стены, где находится душ. Для создания сливного канала используйте бетон или сухие бетонные смеси.

7. Подключите воду к душу. Для этого нужно прокладывать трубы от дома до душа. Если у вас нет возможности подключить горячую воду, вы можете использовать насос для нагнетания воды из колодца.

8. Создайте приватную зону для душа. Если вы хотите сохранить конфиденциальность, постройте стену или установите забор вокруг душа. Вы можете использовать различные материалы, такие как дерево, камень или металл.

9. Добавьте некоторые удобства. Чтобы ваш душ был еще более удобным, вы можете добавить некоторые дополнительные функции, такие как полки для мыла, шампуня, полотенца и одежды.

10. Декорируйте свой душ. Чтобы ваш душ на даче выглядел приятно, вы можете украсить его различными элементами декора, такими как растения, фонари или ковры.

Построив душ на вашей даче, вы можете наслаждаться чистотой и свежестью душа вдали от городской суеты и шума.
