Монтаж, проектирование и схемы прокладки труб в ванной: 145 фотографий

Ремонт во вторичных жилых помещениях или обустройство новостройки всегда требует прокладки инженерных коммуникаций. С первого взгляда создание разводки труб в ванной комнате может показаться задачей, требующей значительных усилий.

Составление общего плана разводки в ванной

Первым делом нужно определиться будет ли санузел совместным или нет. Вторым шагом продумывается количество сантехнических приборов.

Существует своя схема подключения каждого из них к системе водопровода и канализации:

• Сантехника
• Коммуникации
• Унитаз
• К трубопроводу ХВ, к канализации
• Беде
• Подводка к ХВ, ГВ, к канализации
• Купель, душевая кабина
• К трубопроводу ГВ и ХВ, к канализации
• Раковина
• Подключение ХВ, ГВ, канализации
• Стиральная машина
• Подводка ХВ, канализация

Когда выбор сантехники в ванной комнате сделан, выбирается схема разводки труб.

Сравнительная характеристика схем разводки

Специалисты говорят о трех схемах разводки труб в санузле.

1. Схема с проходными розетками используется исключительно в частных домах, поскольку только там длина трубопровода позволяет правильно ее собрать. Кроме того, для корректной работы дополнительно потребуется насос.

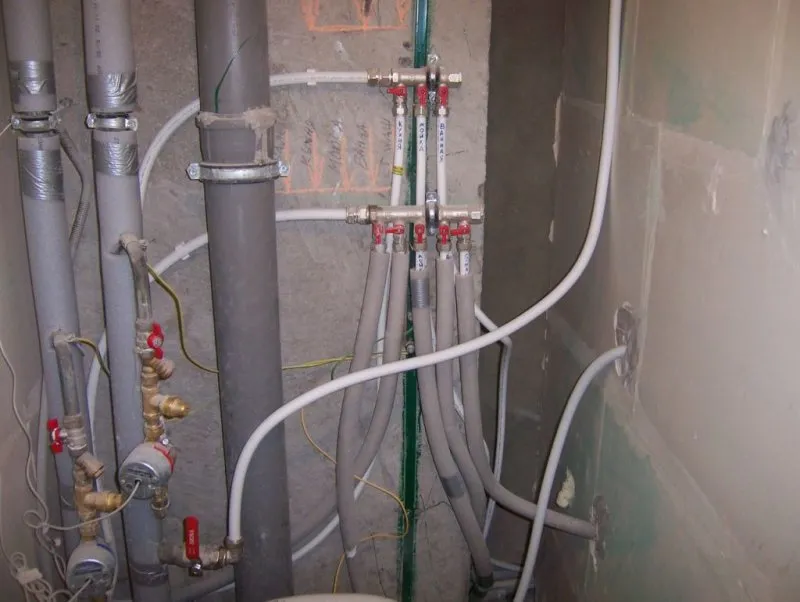

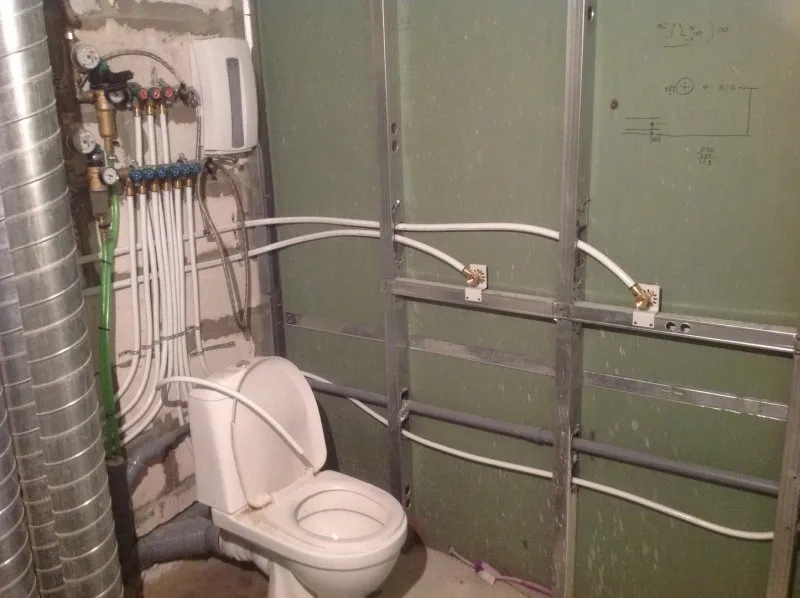

2. Надежной считается коллекторная разводка коммуникационных труб. Каждый сантехнический прибор подключается параллельно к основной магитсрали. Потребитель питается через подводящую пару локально.

Можно регулировать подачу воды или полностью ее перекрывать краном благодаря такому локальному подключению. Ремонт или обслуживание одной единицы сантехники не скажется на работе остальных. Минимальное количество соединений при коллекторной схеме позволяет провести скрытую проводку.

Существенный минус разводки с коллектором – большие затраты на приобретение запорных кранов под подключение каждой точки.

Сложность плана монтажа потребует точных расчетов. Как грамотно сделать коллекторную разводку в ванной лучше узнать у профессионалов.

• В ванной комнате, где сантехнических приборов не много, подходит схема подключения потребителей к главной магистрали в последовательном порядке.
• Такая схема чаще всего реализуется открытым способом. Поэтому разводка проводится после окончания отделочных работ в комнате.

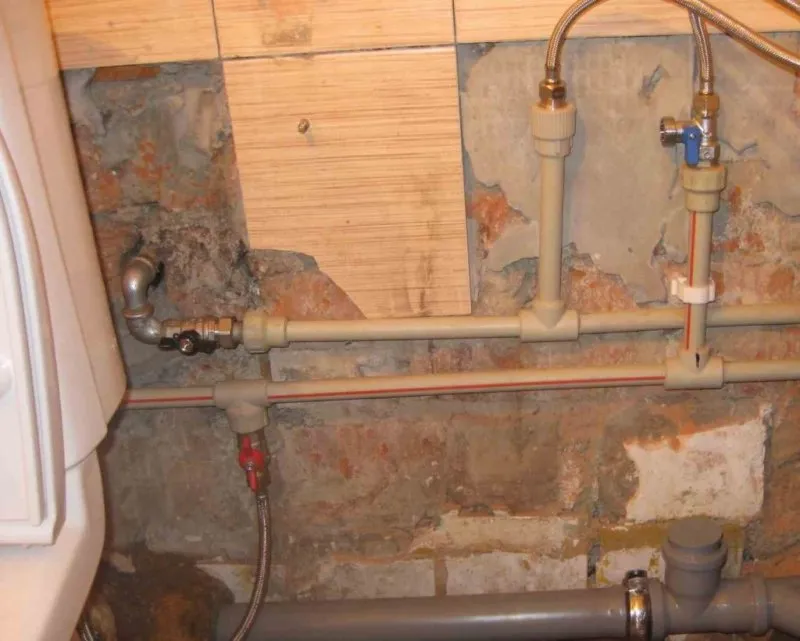

• Магистраль прокладывается от одного потребителя к другому. Для подводки к новому прибору необходим тройник.

Схема отличается простотой и небольшим количеством соединений. Потребуется меньше труб и дополнительных элементов. Все это отражается на экономии денежных средств.

Но последовательное подключение предполагает снижение давления подачи воды на момент одновременного использования нескольких потребителей. Так одновременный запор воды раковиной, унитазом или бойлера может привести к сбою в работе стиральной машины.

После того как определена схема разводки в санузле, выбирается схема прокладки труб в комнате.

Схемы прокладки труб

Трубы прокладываются тремя способами:

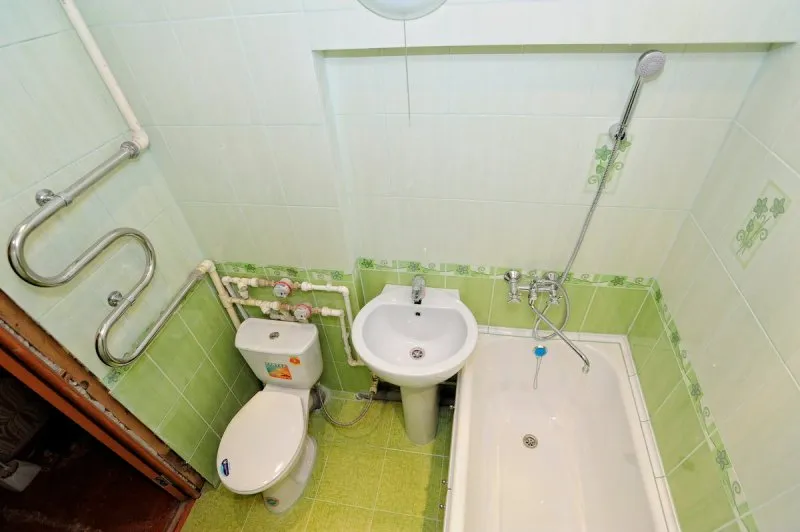

1. Открытая прокладка труб или поверх стен.
2. Состояние трубопровода находится в поле зрения и в случае необходимости к нему есть свободный доступ.

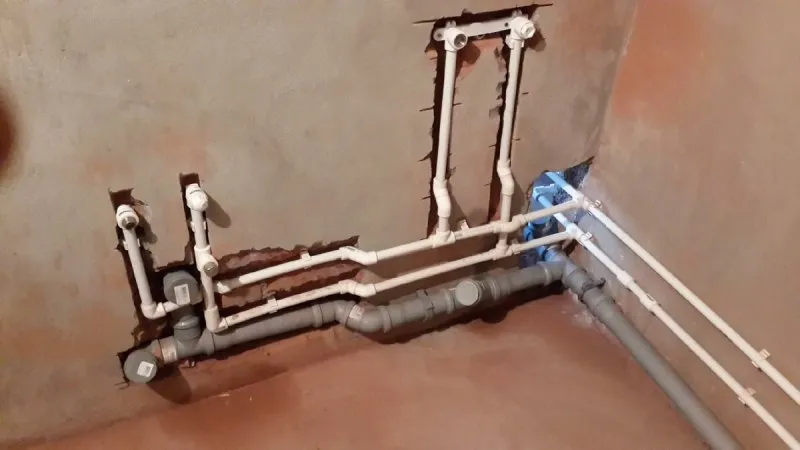

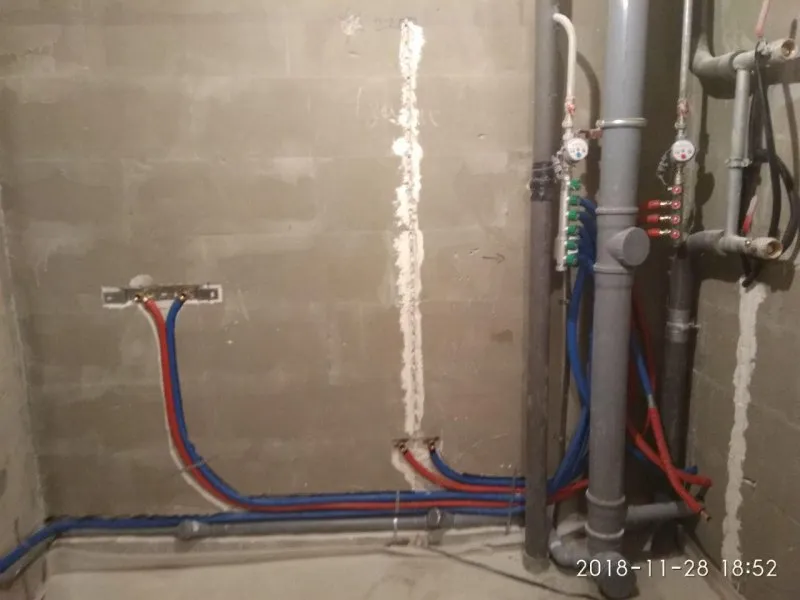

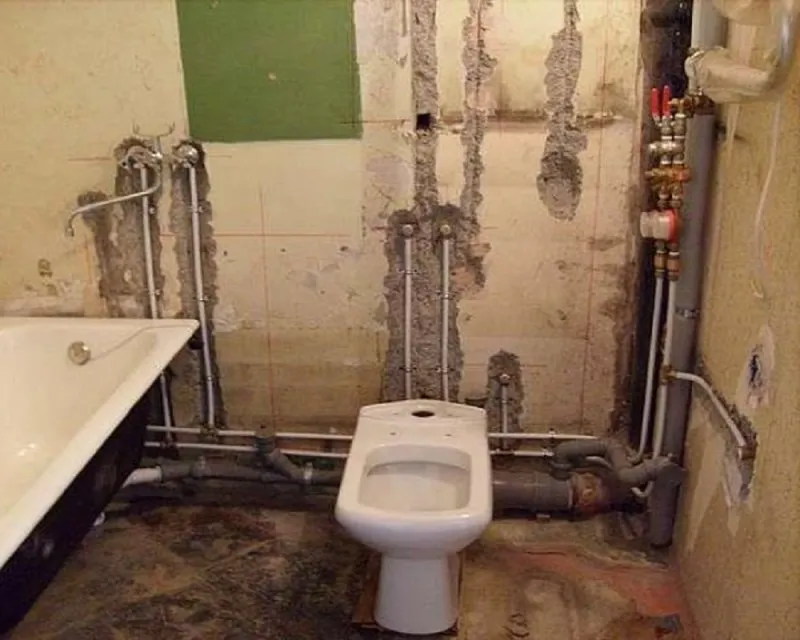

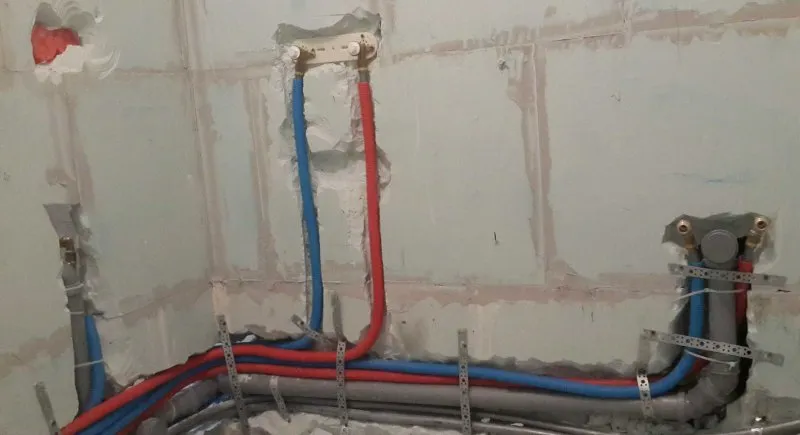

3. Скрытая разводка труб или прокладывание внутри стен.
4. Сантехнические приборы подключаются через выведенные фитинги.
5. Коммуникации не прокладываются в несущей стене, поскольку штробить ее запрещено.

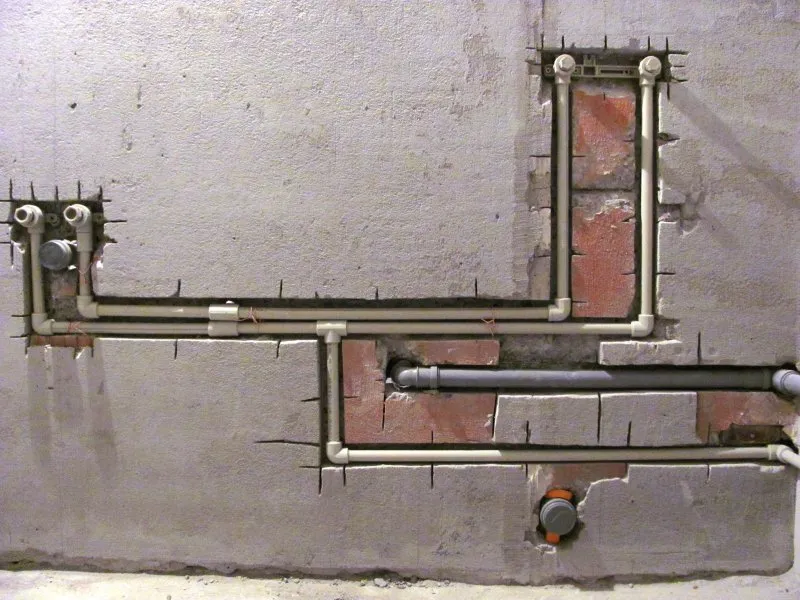

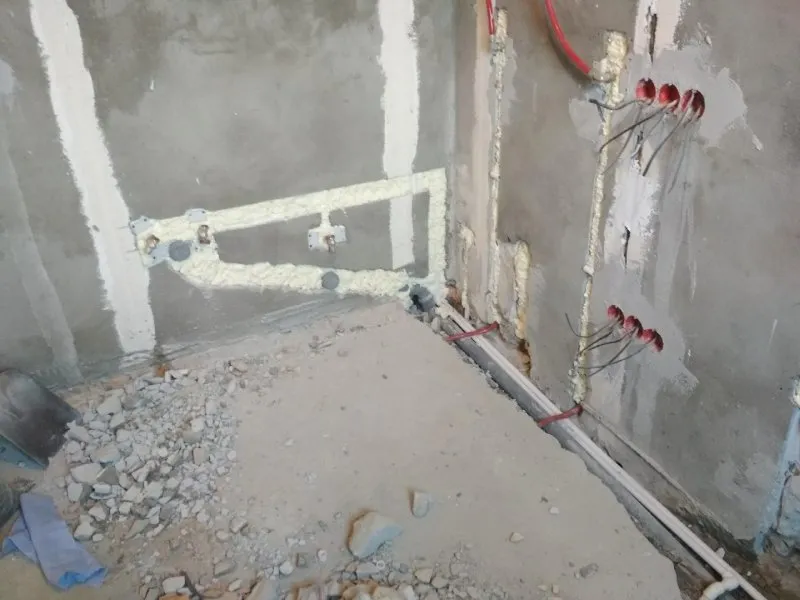

Пошаговая скрытая схема:

• В ванной комнате в обсадную трубу помещаются все трубы.

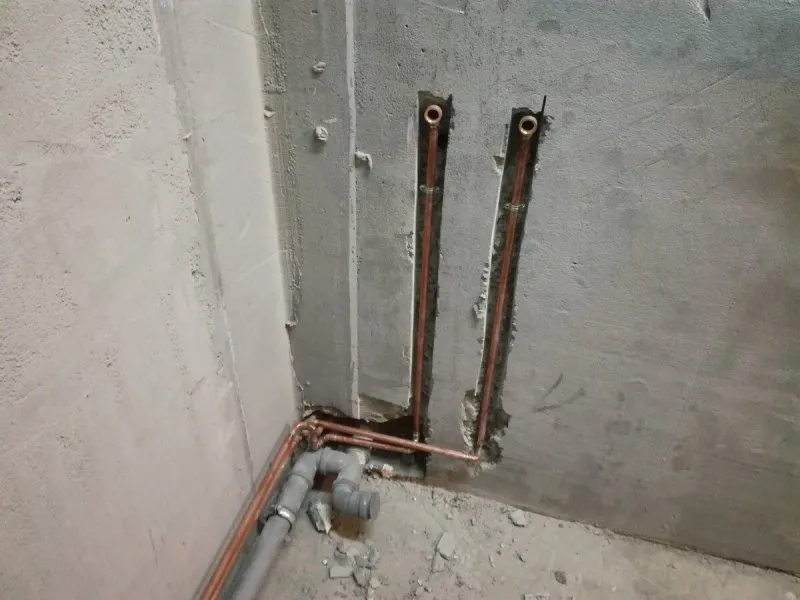

• Подготавливаются каналы на полу и в стенах.
• Трубы монтируются в углубления.

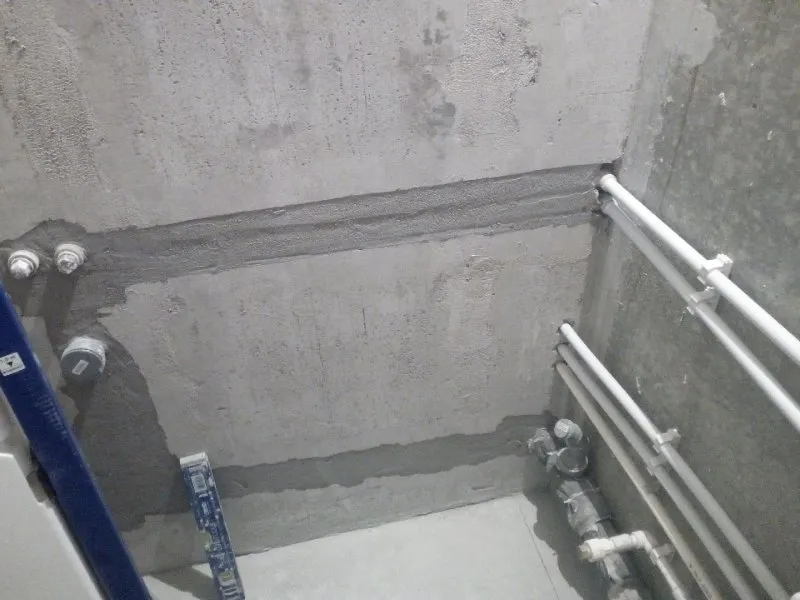

• Проводится выравнивание поверхности и ее облицовка.

Комбинирование предполагает разводку поверх стен с последующим скрытии трубопровода в короб. Трубы водопровода и канализации должны быть максимально близко.

Сборка системы коммуникации

К закупке всех необходимых элементов коммуникации можно приступать после тщательной проработки разводки труб. Следующий шаг в обустройстве ванной – это сборка системы водопровода и канализации. Монтаж двух систем проходит по-разному.

Монтаж водопровода

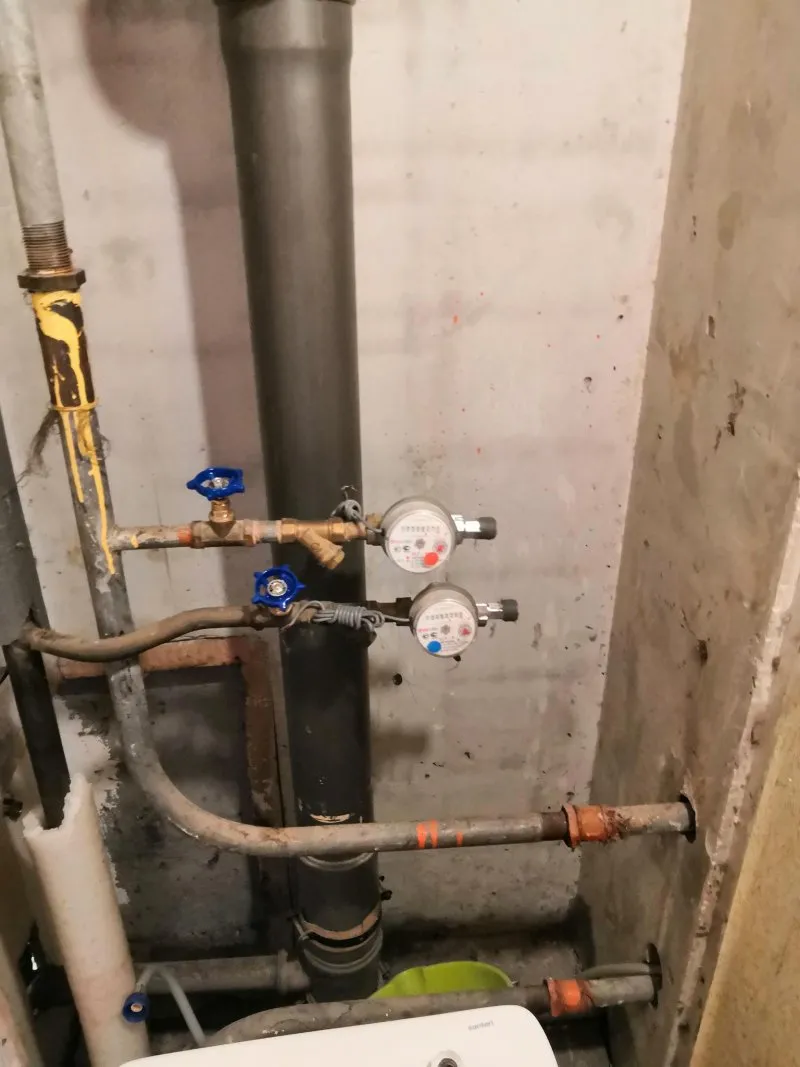

На случай аварийных ситуаций около общего стояка монтируется вентиль для быстрого перекрытия подачи воды.

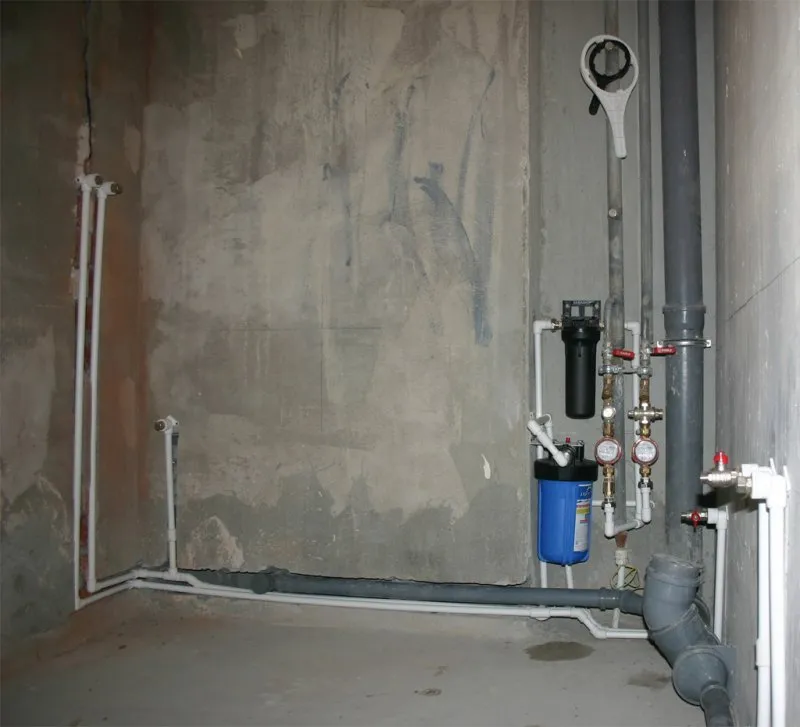

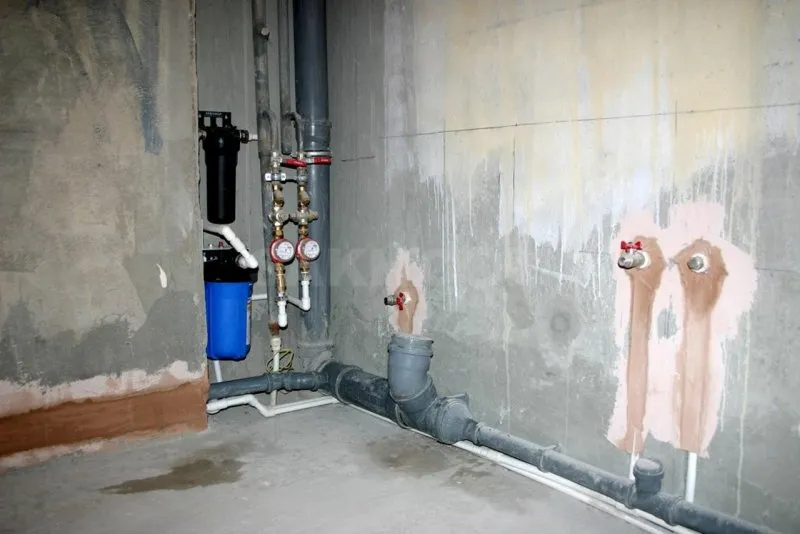

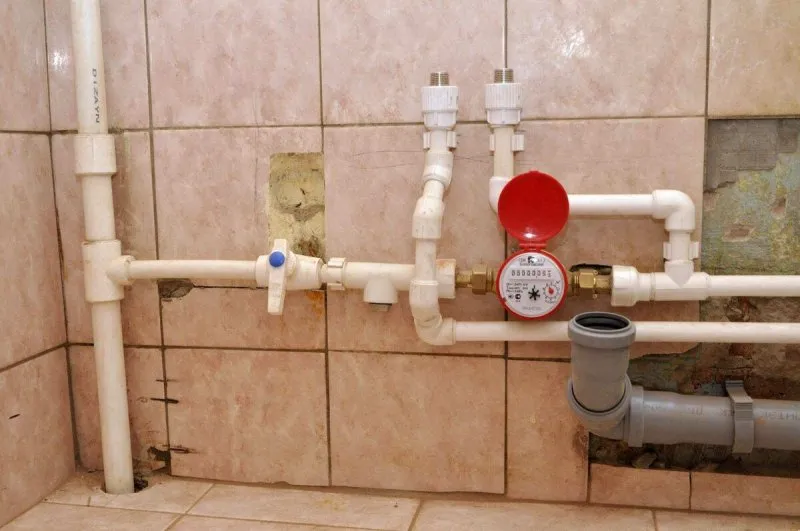

• С фильтра грубой очистки начинается разводка водоснабжения в ванной.

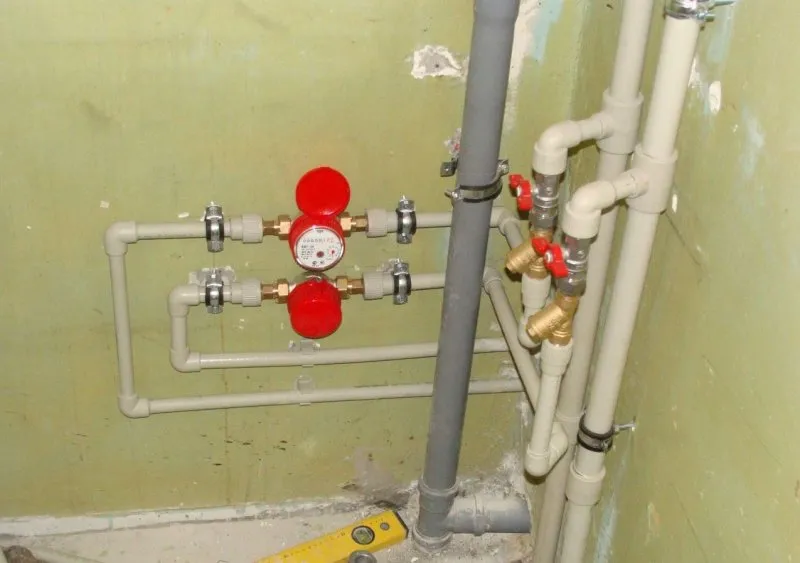

• Вторым монтируется прибор учета потребления воды. Не будет лишним и фильтр №2 тонкой очистки.

Все эти приборы устанавливаются вблизи запорной арматуры.

• Редуктор с манометром регулирует подачу давления воды на момент ее разводки по дому.

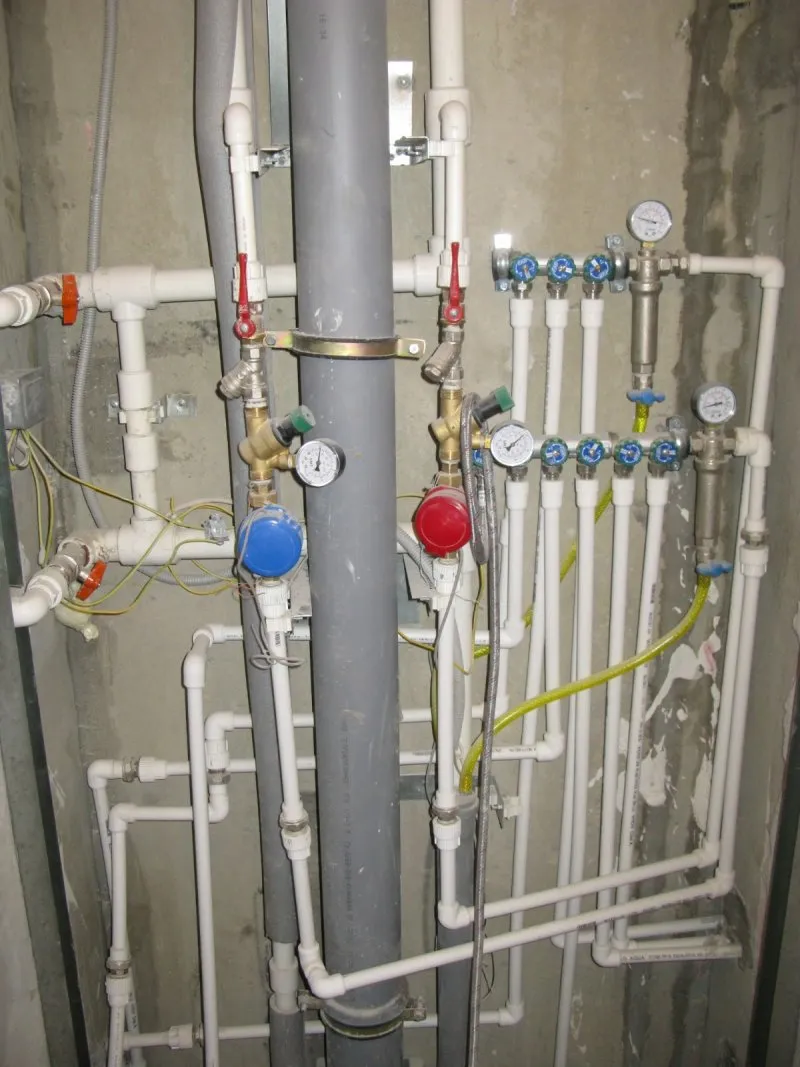

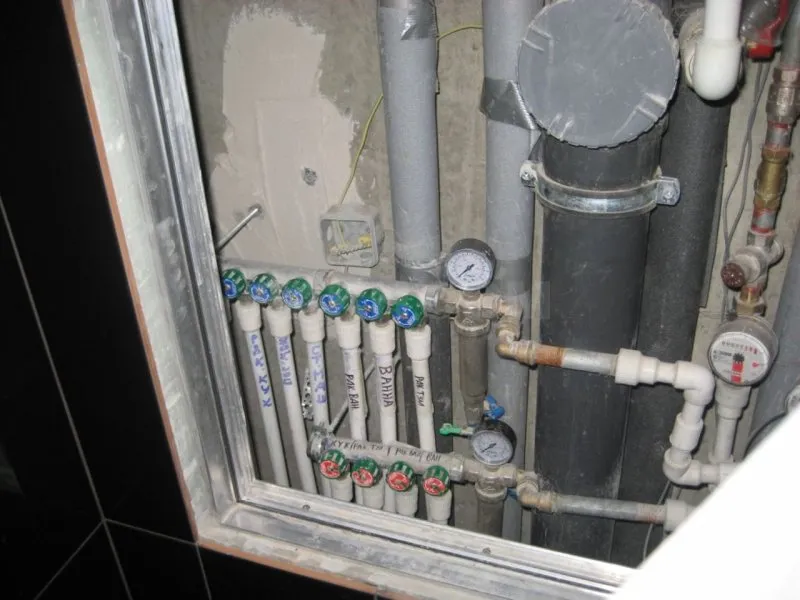

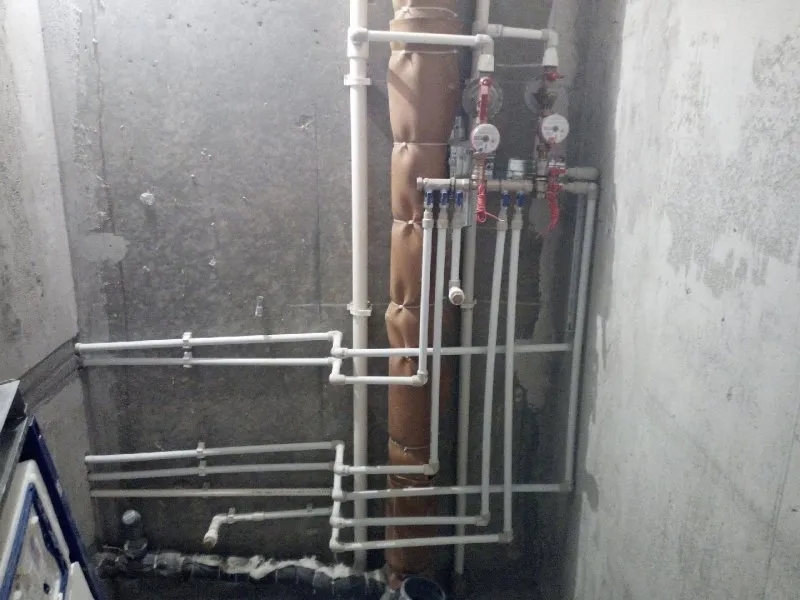

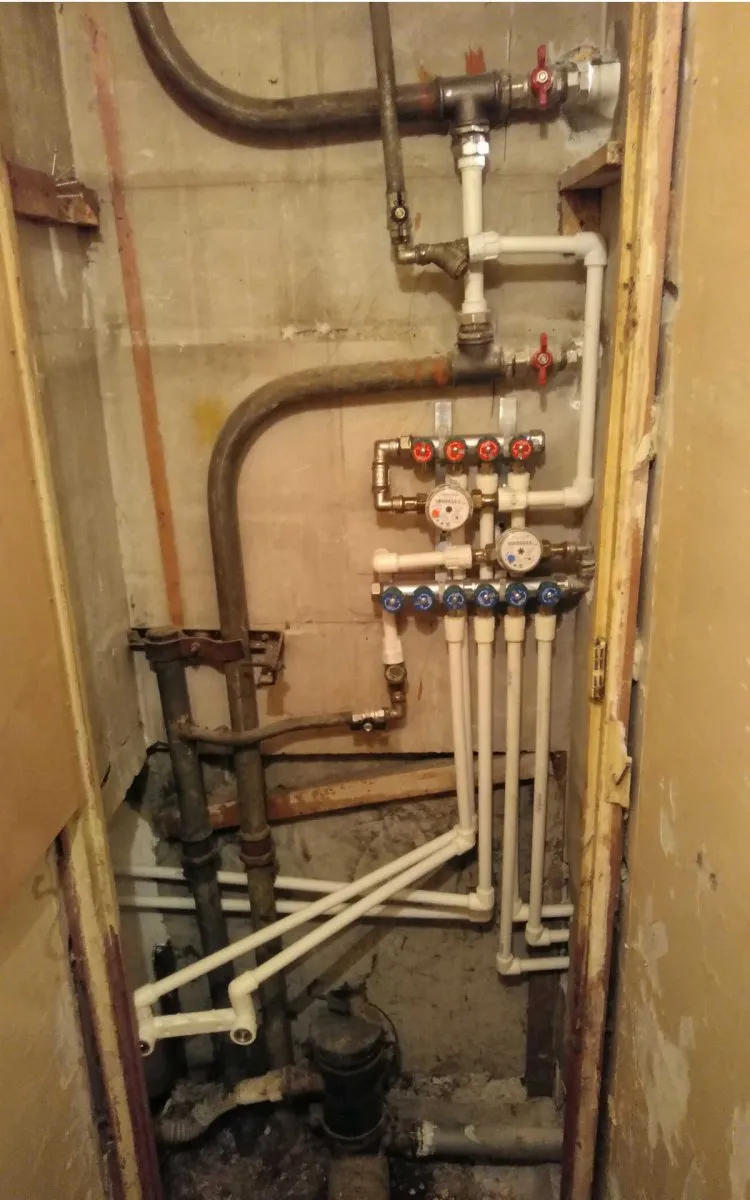

• Коллектор устанавливается, если выбрана коллекторная схема разводки.
• К каждому потребителю воды прокладываются трубы. Для цельности водопроводной системы в местах соединений используется гибкий шланг-подводка.

К системе отопления или к ВГВ подключается полотенцесушитель с соблюдением двух правил:

1. В точке перехода от главной магистрали к полотенцесушителю монтируется перемычка.
2. До и после змейки устанавливаются запорные краны. Они позволяют ремонтировать прибор без отключения всей водопроводной системы.

Для сборки системы используются полипропиленовые и пластиковые трубы.

Монтаж канализации

Работа над сборкой системы начинается с определения самой удаленной точки по отношению к стояку.

• От стартовой точки прокладываются трубы с сечением 40-50 мм (соблюдается уклон до 0,3); трубы с сечением – 85-100 мм (уклон до 0,02). Выводится уклон от этой старта с расчетом 20 мм на каждый погонный метр.
• Соединения проводится специальными раструбами, направляя их в сторону стояка. Уплотнительное кольцо во внутренней части соединения спасает стояк от подтекания.

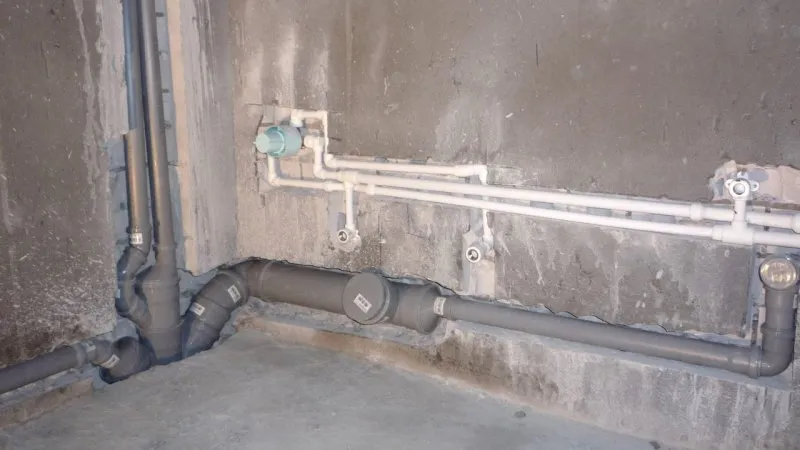

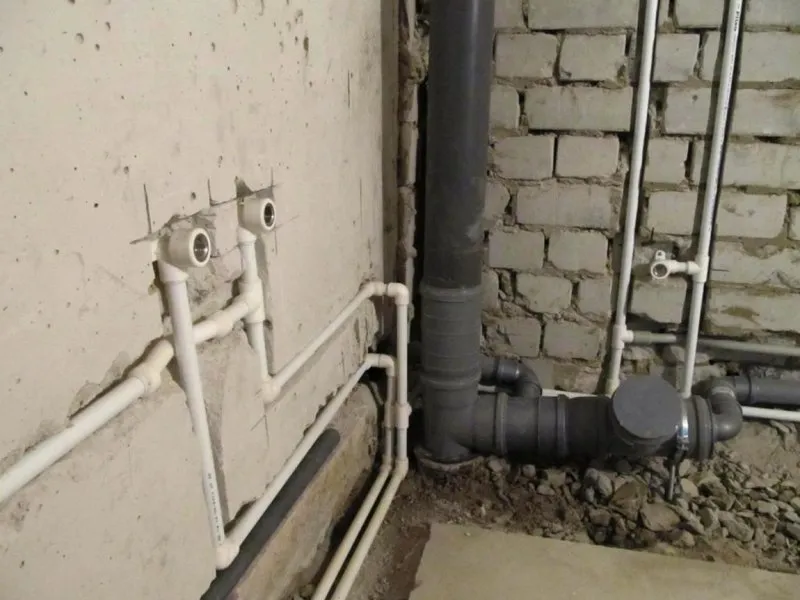

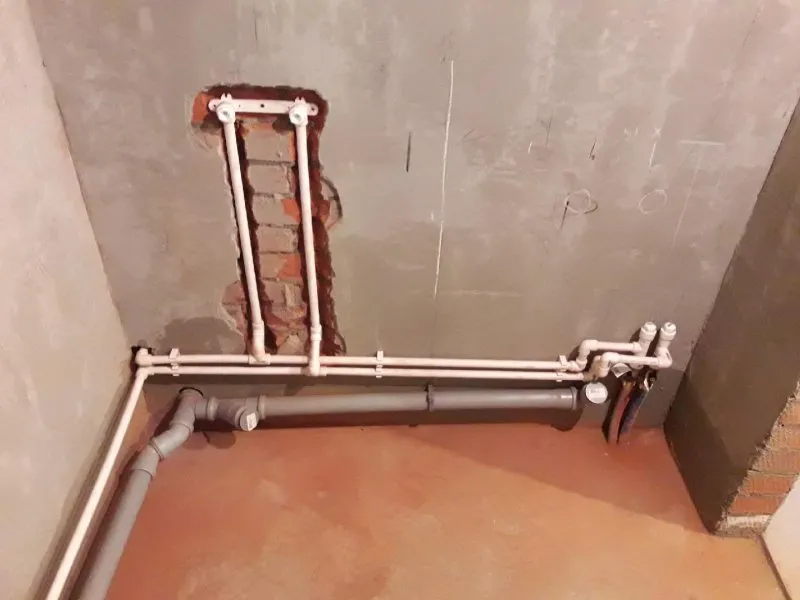

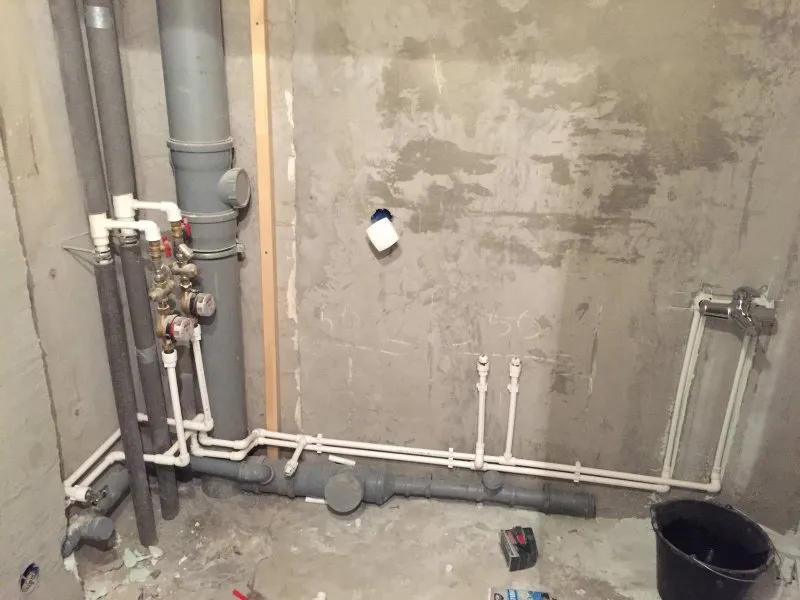

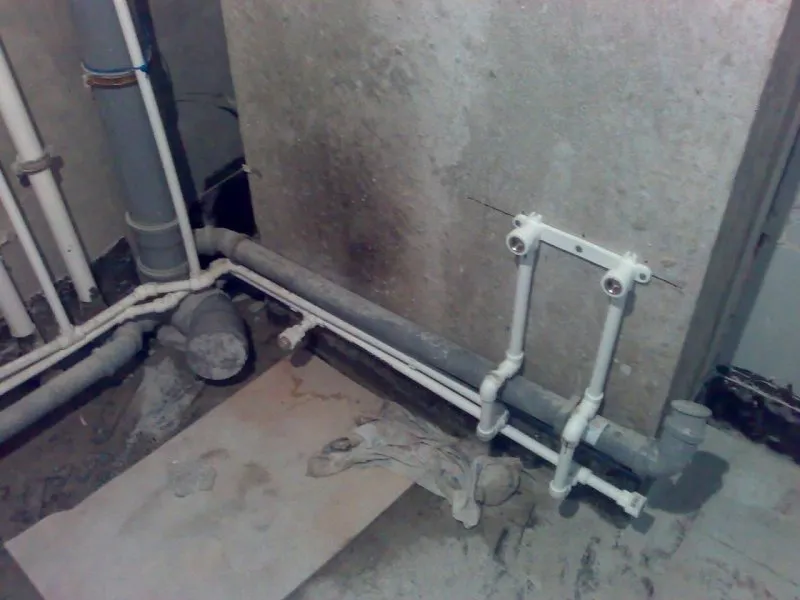

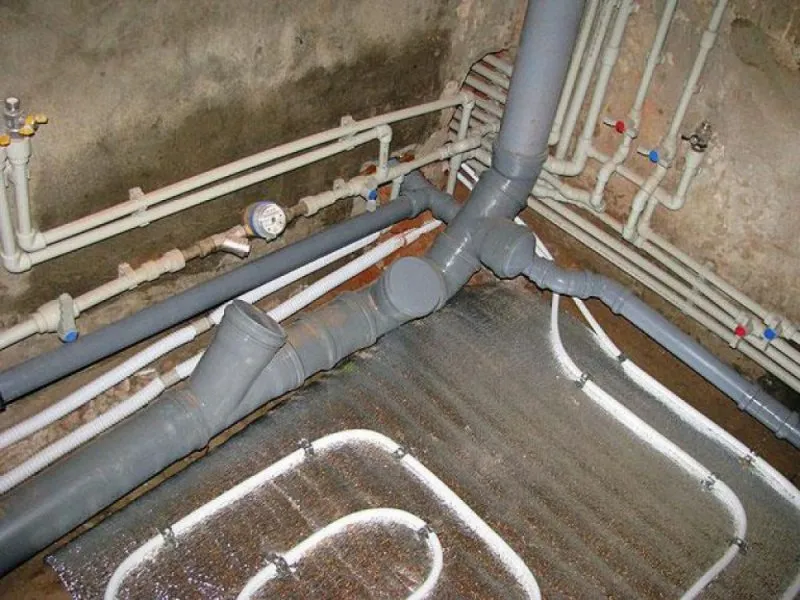

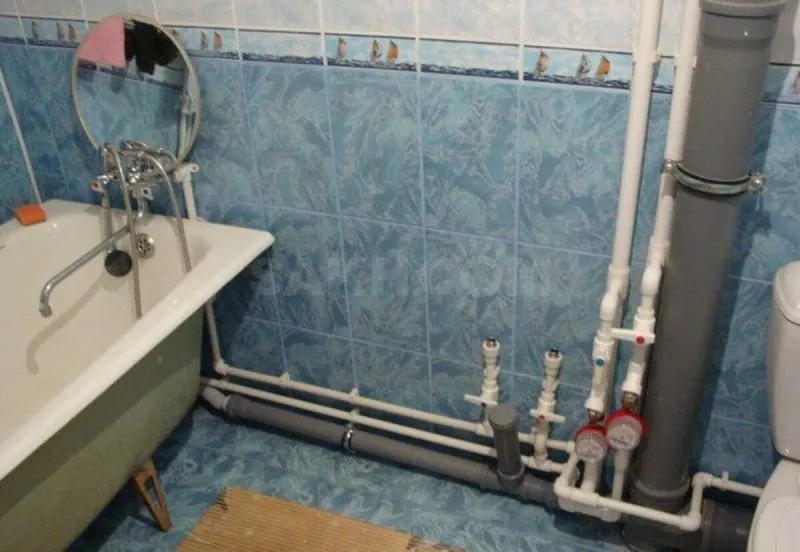

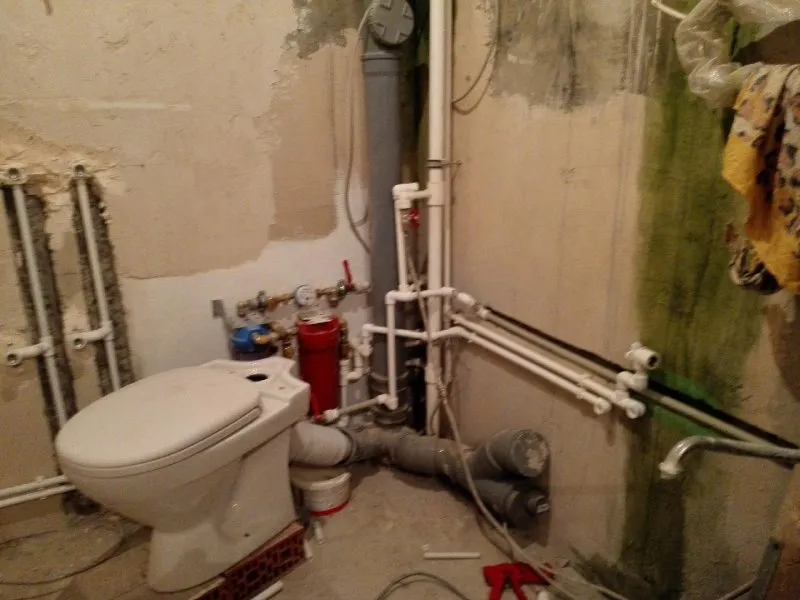

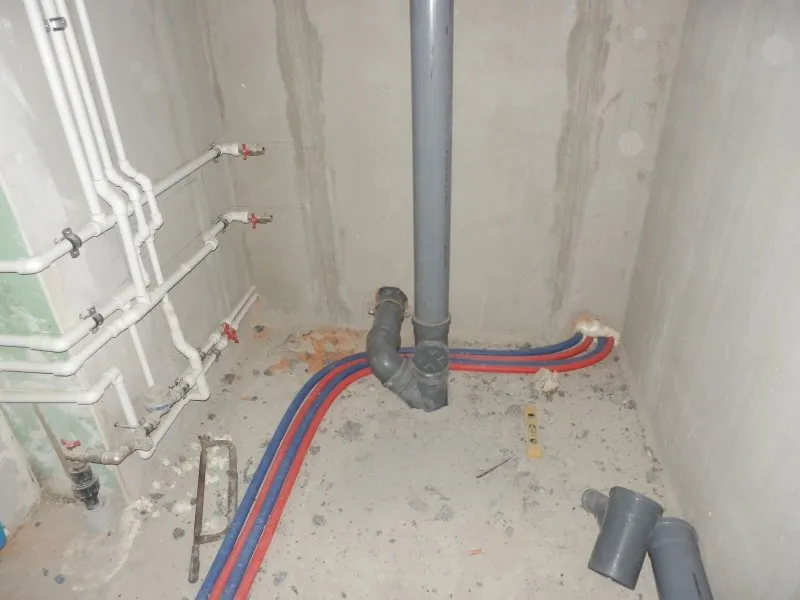

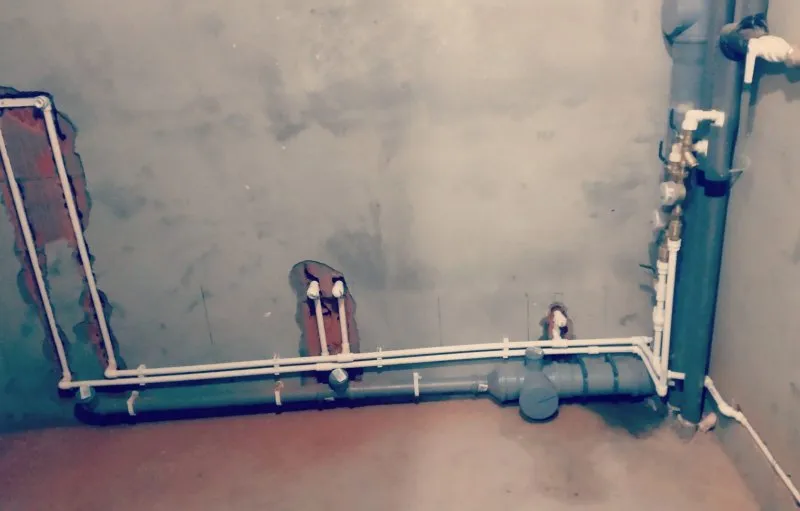

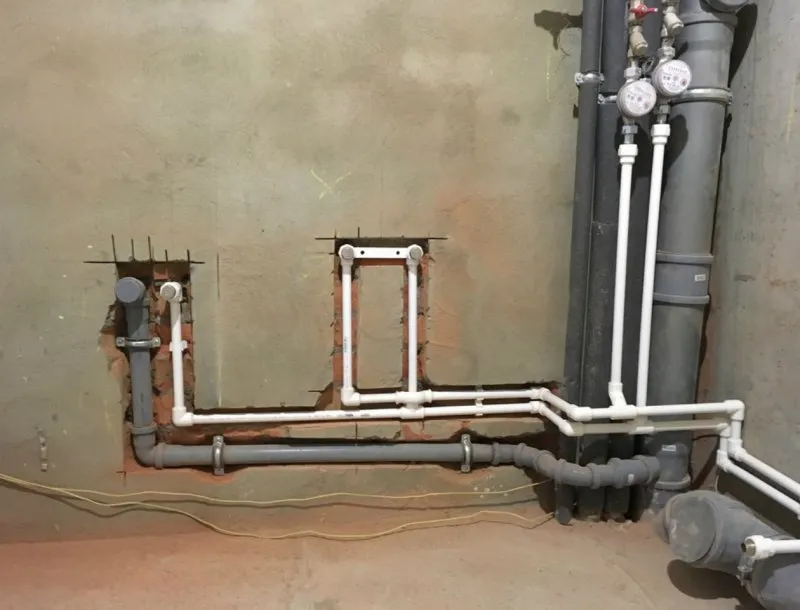

• На фото, без перекрестного наложения труб — разводка канализации в ванной. Видно как подключаются приборы сантехники. Система собирается с пластиковых труб и элементов.

Совет: Отрезается труба лишь после тщательных замеров ее длины. Канализационные трубы в ванной укладываются максимально близко к полу.

Если на промежуточном звене установить тройник с люком, то прочистить канализацию не составит труда.

Самостоятельно провести разводку в ванной не сложно, если соблюдается пошаговая инструкция.

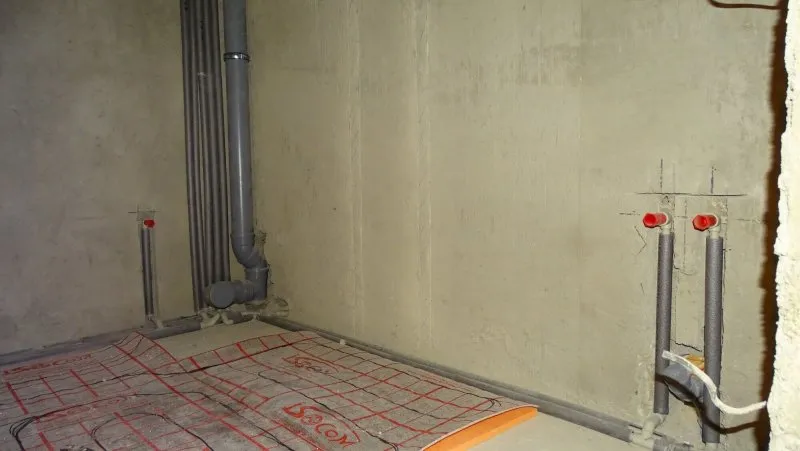

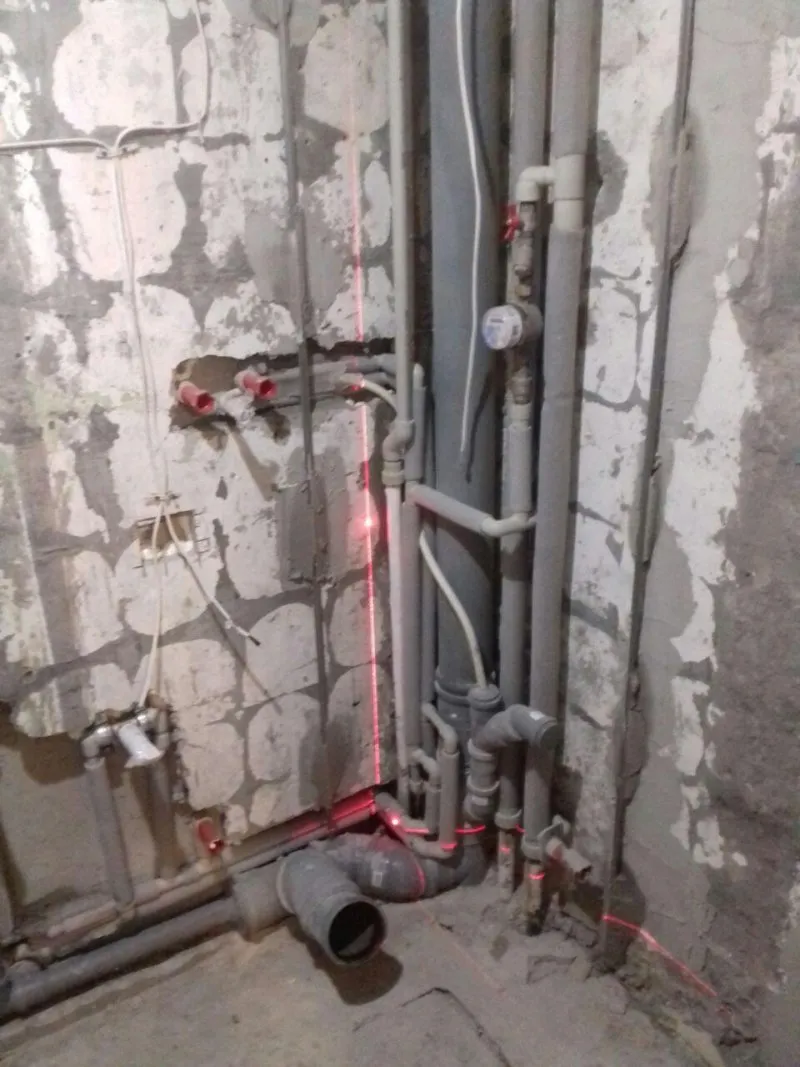

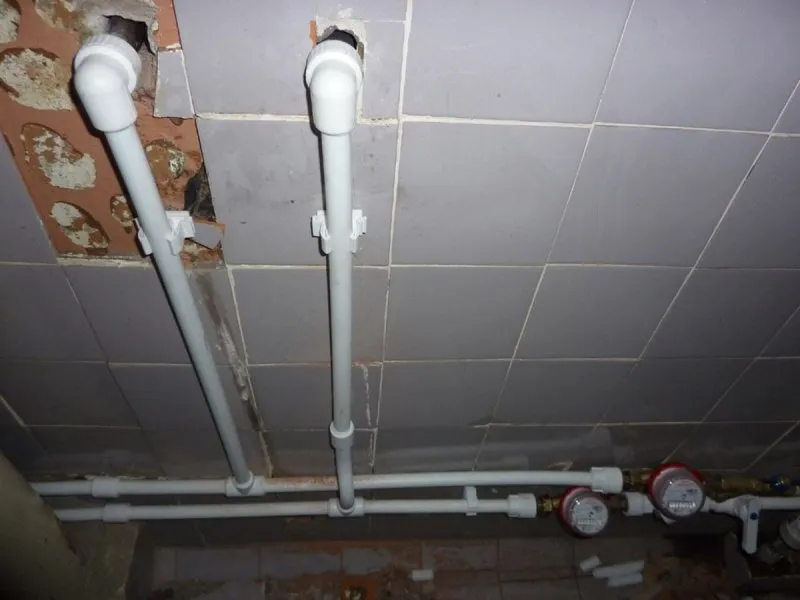

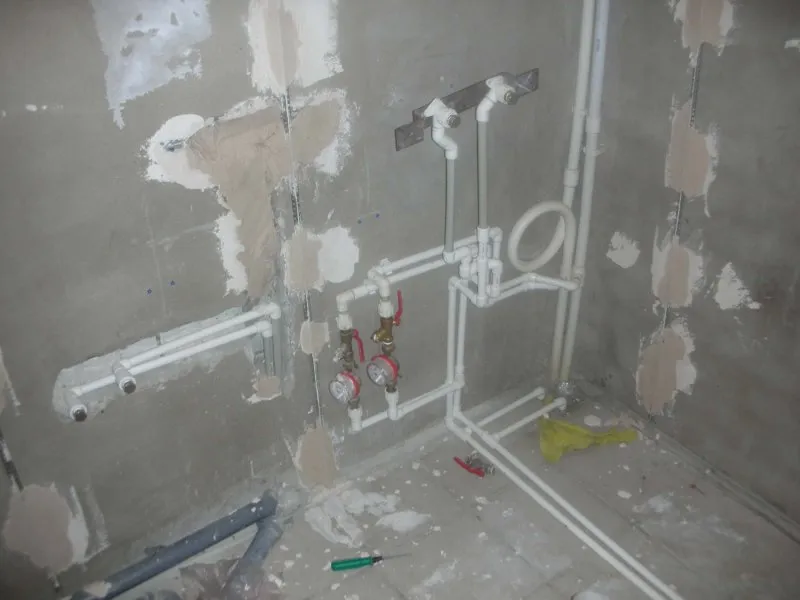

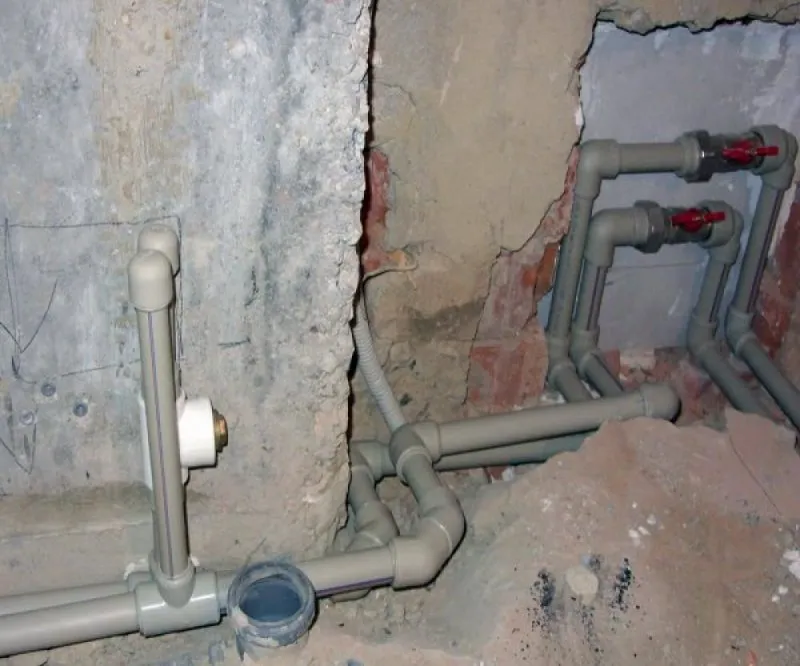

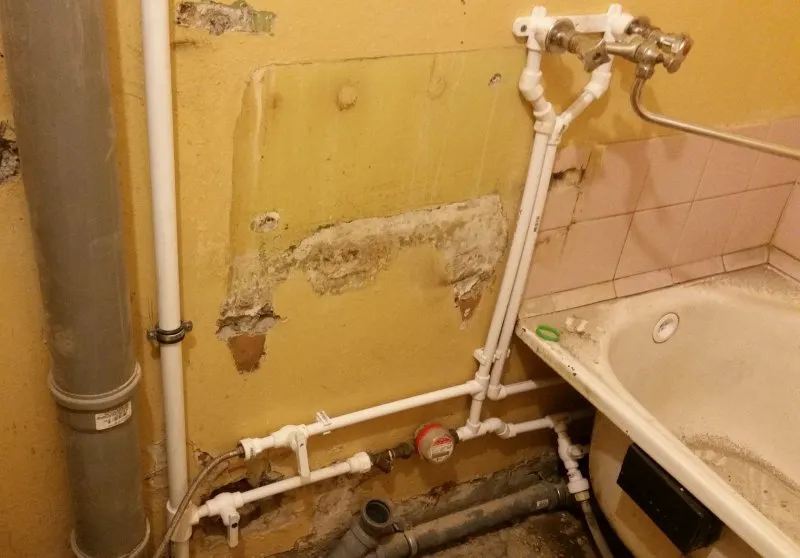

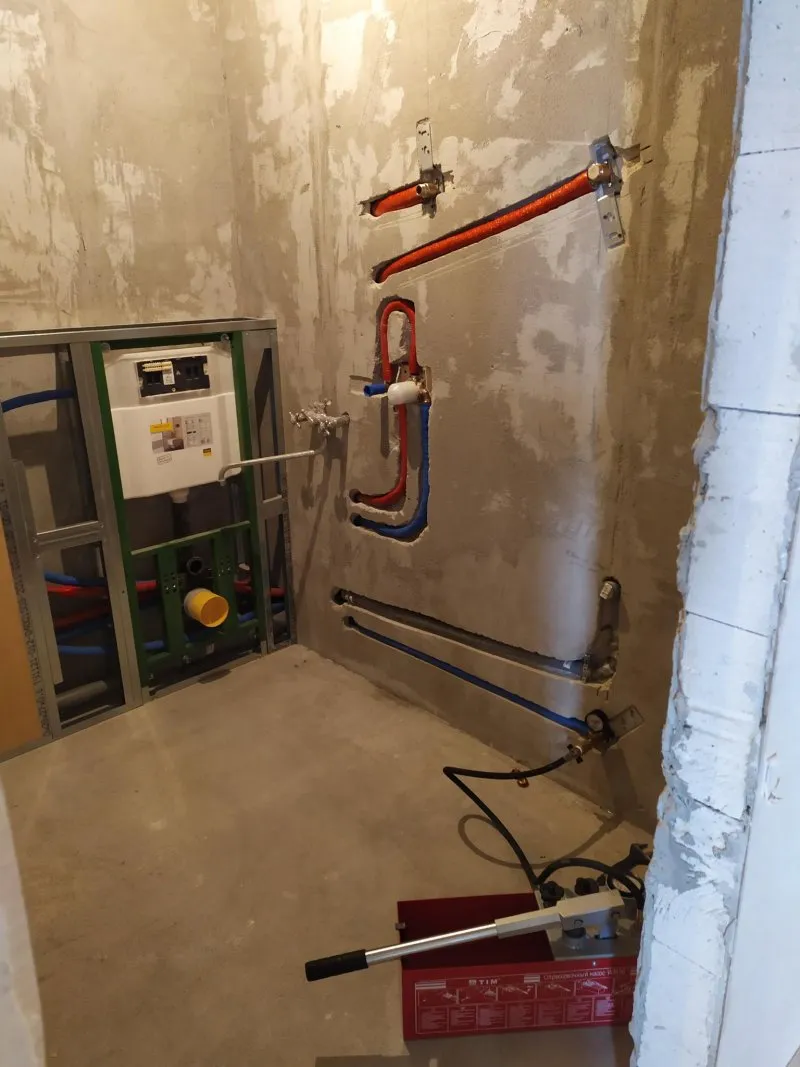

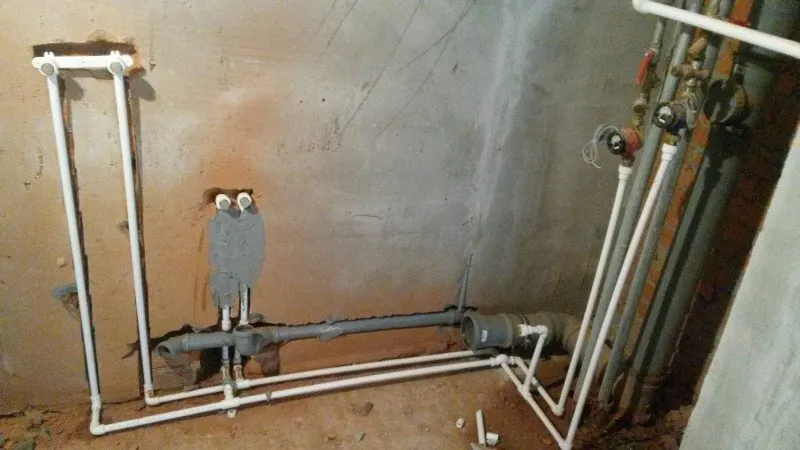

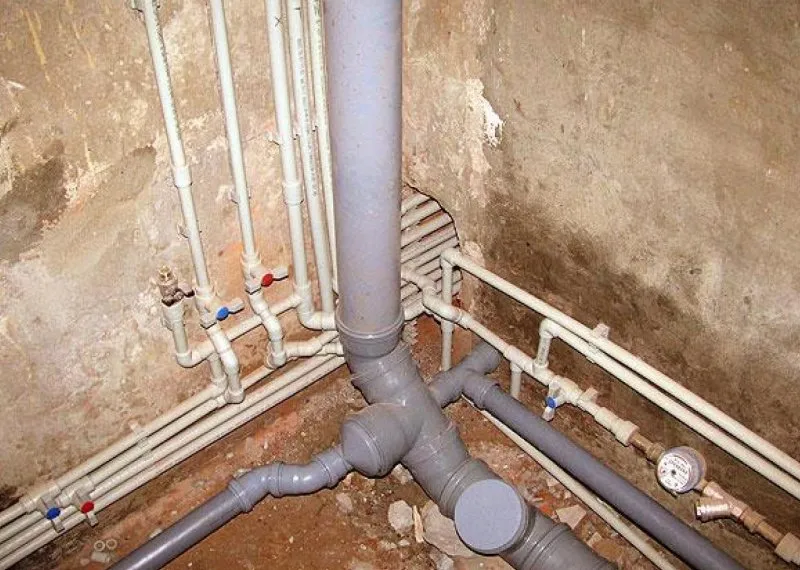

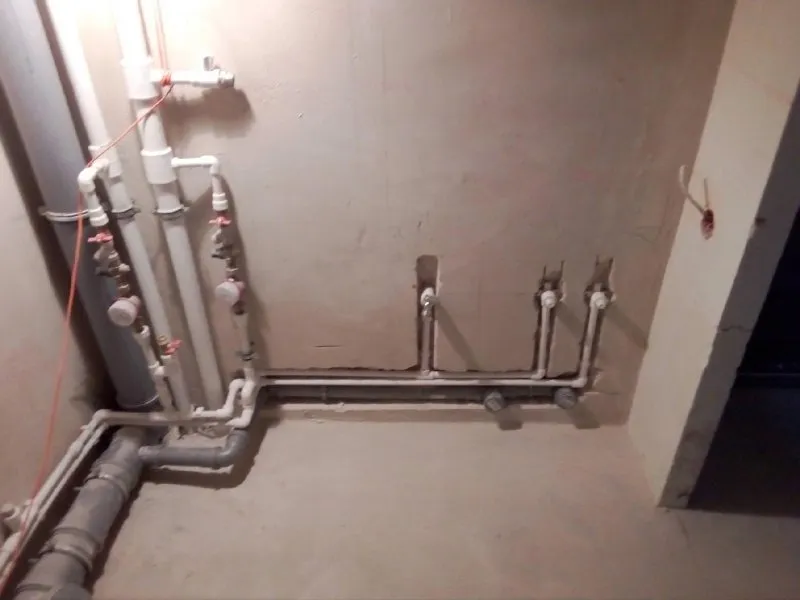

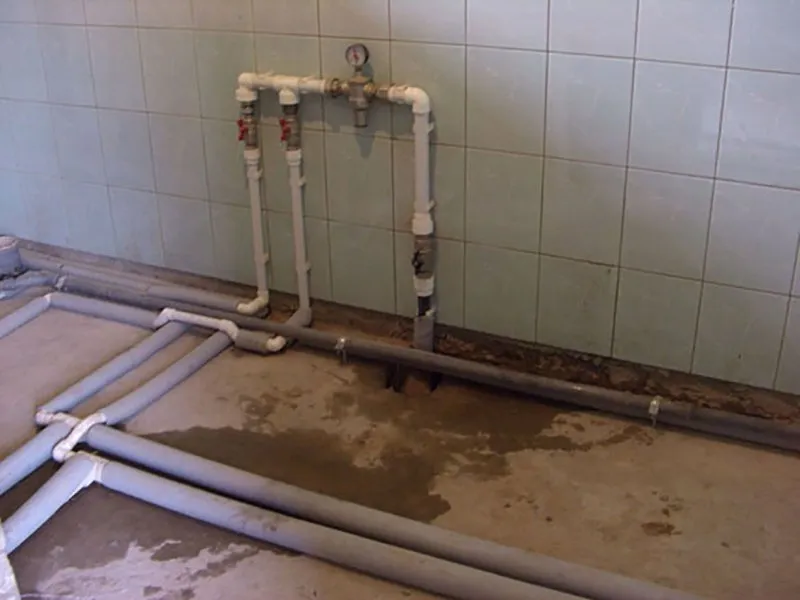

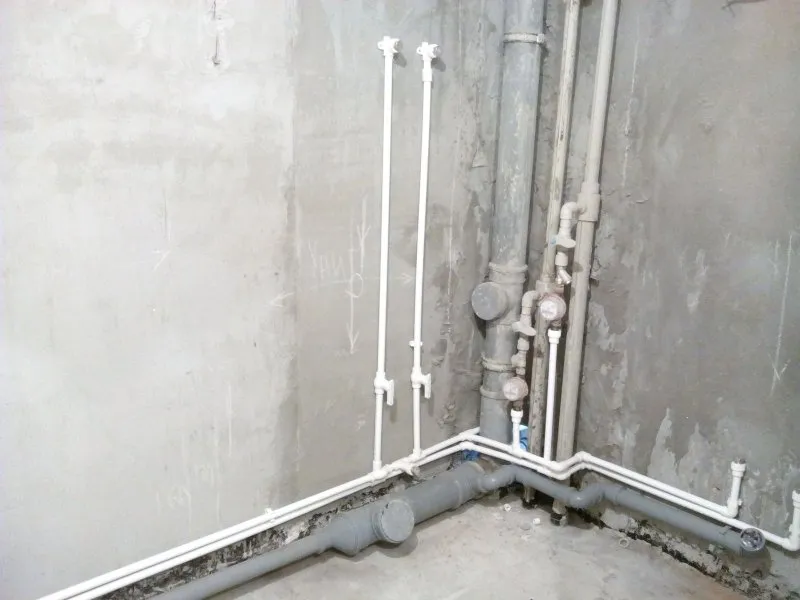

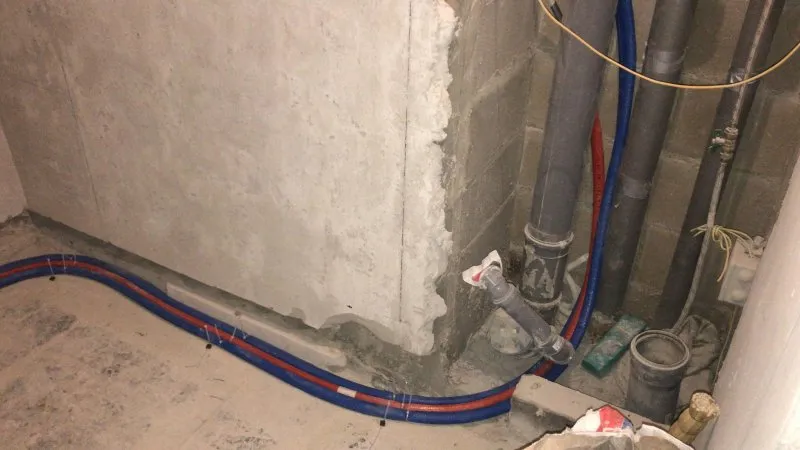

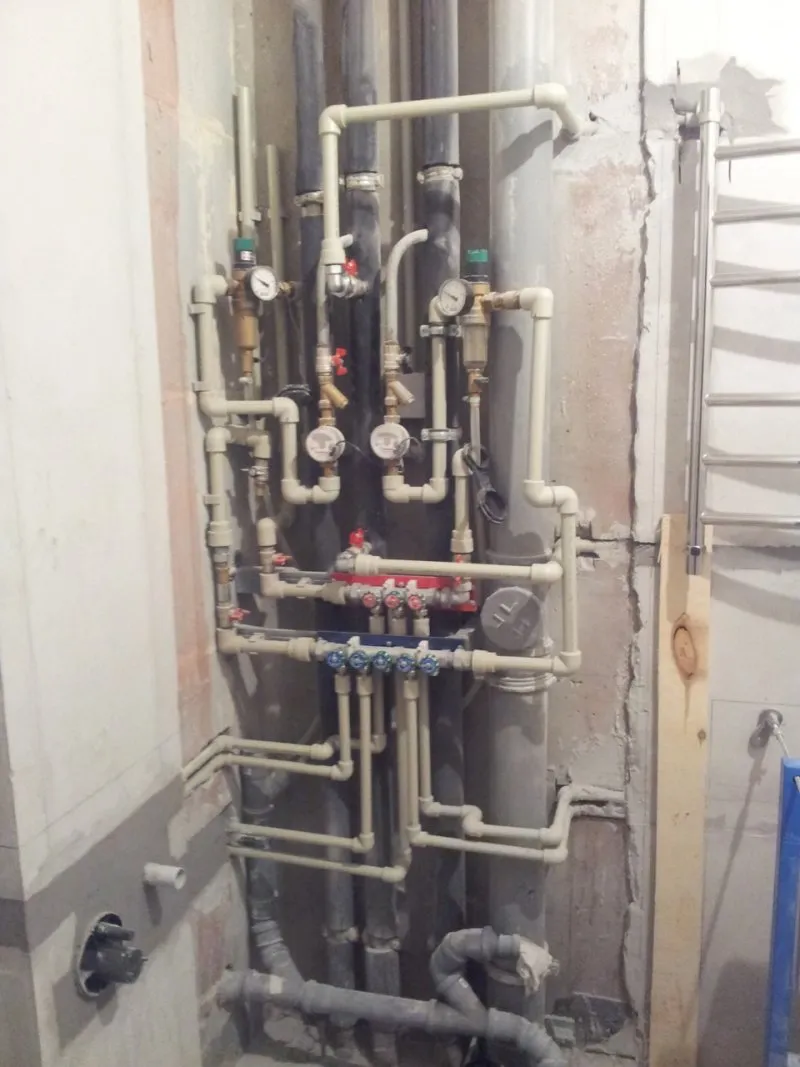

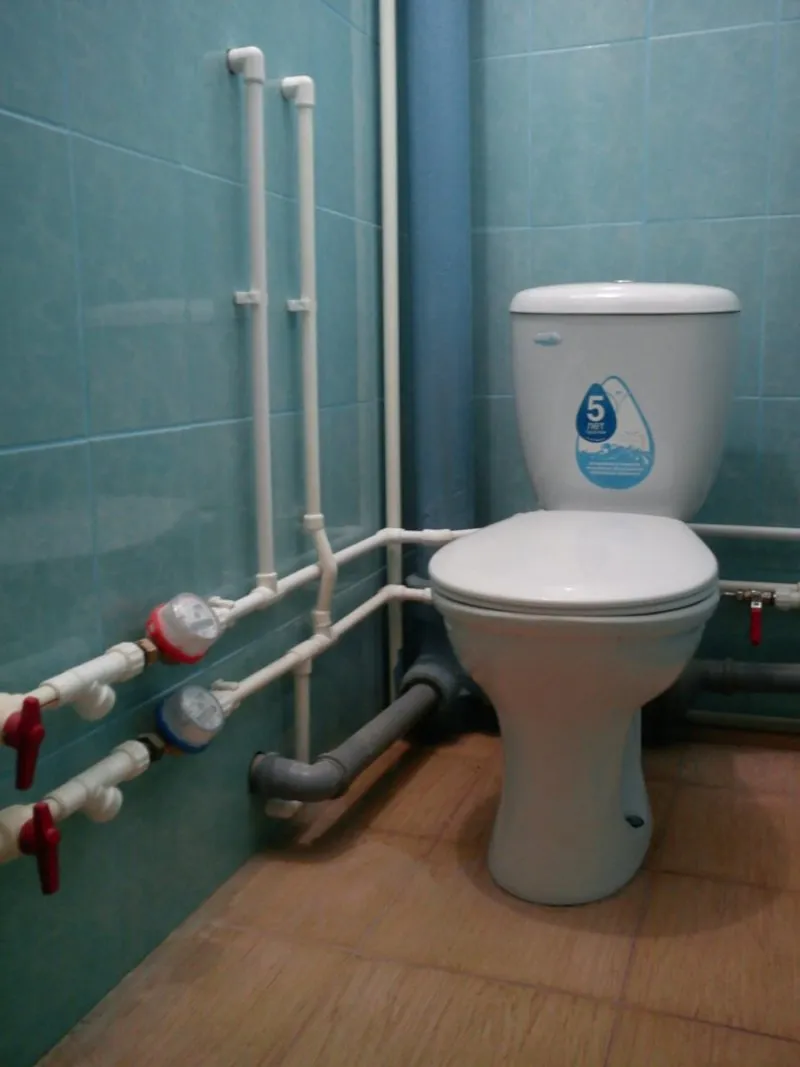

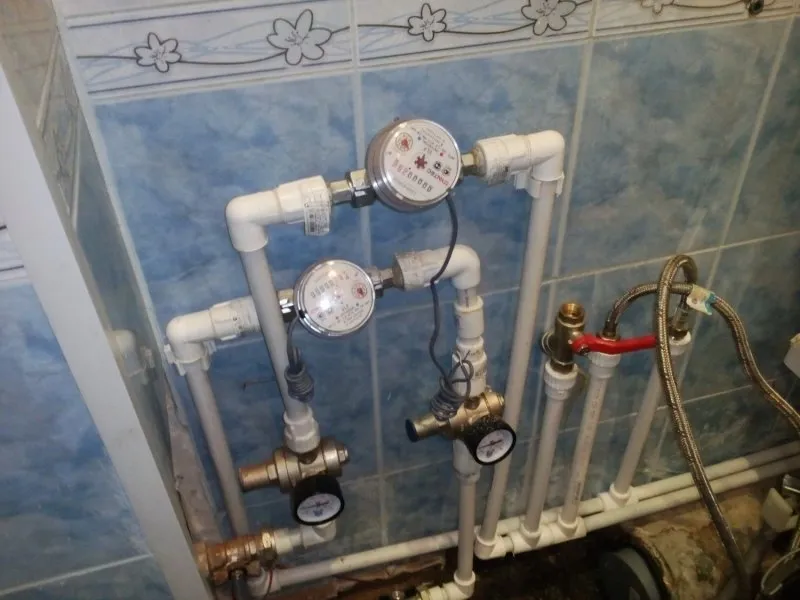

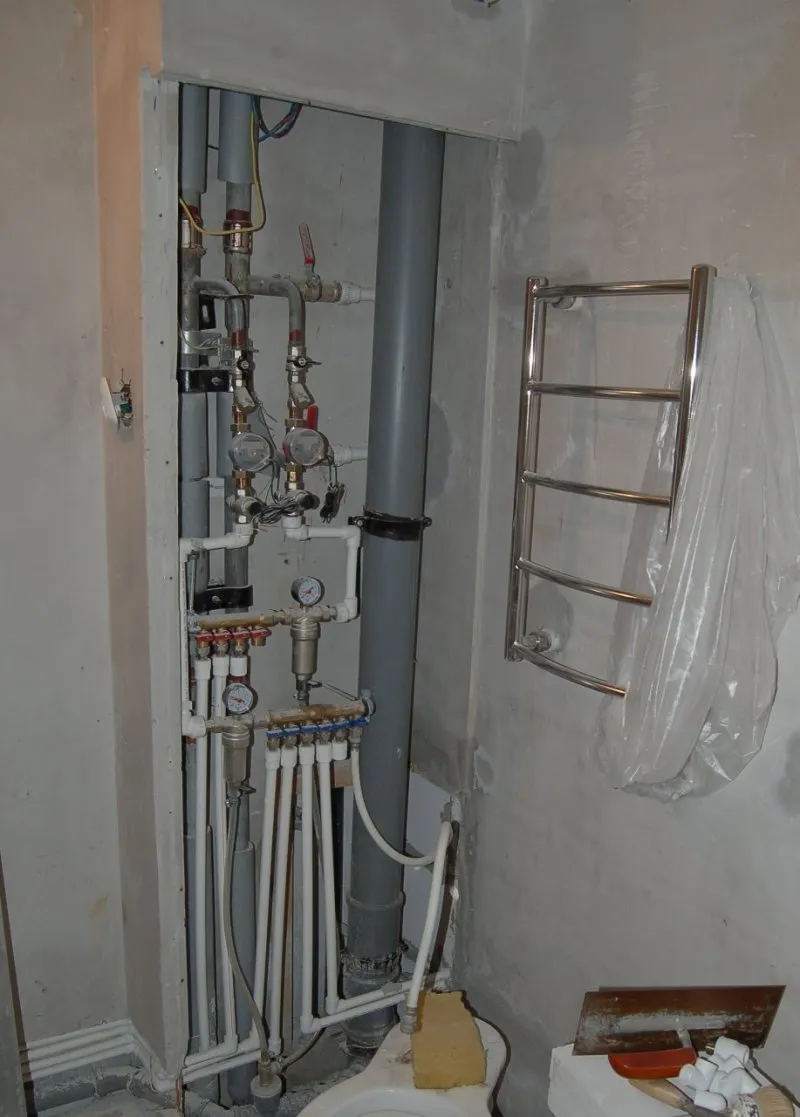

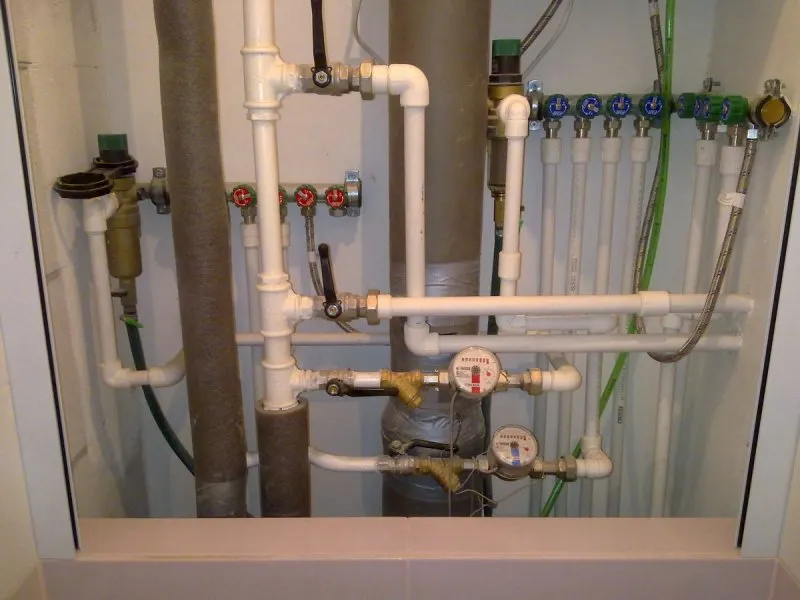

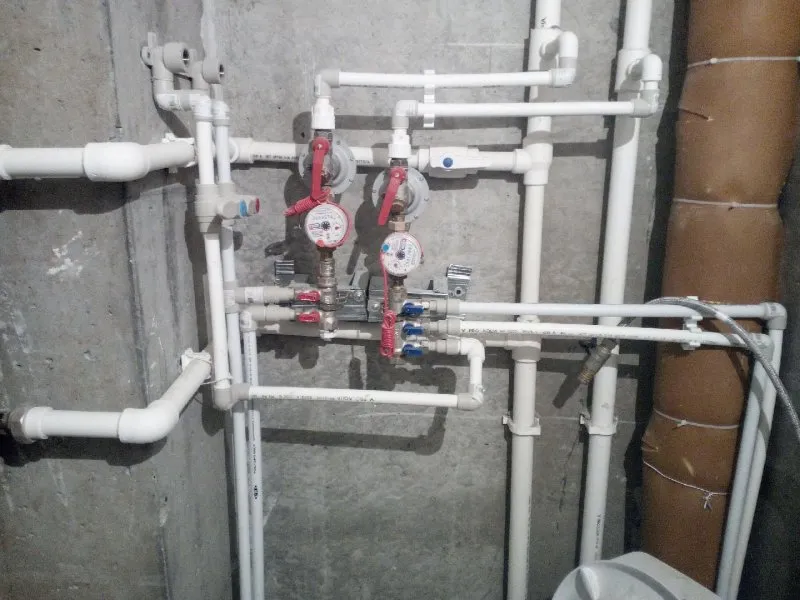

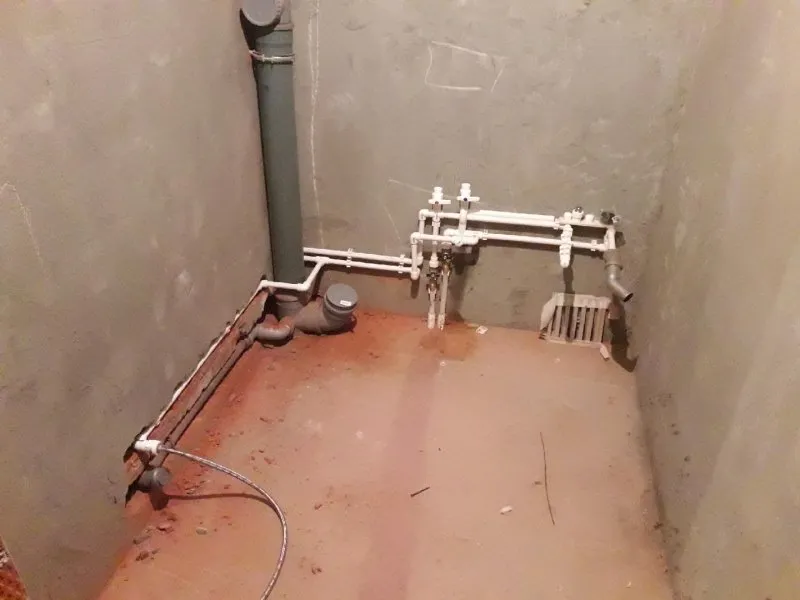

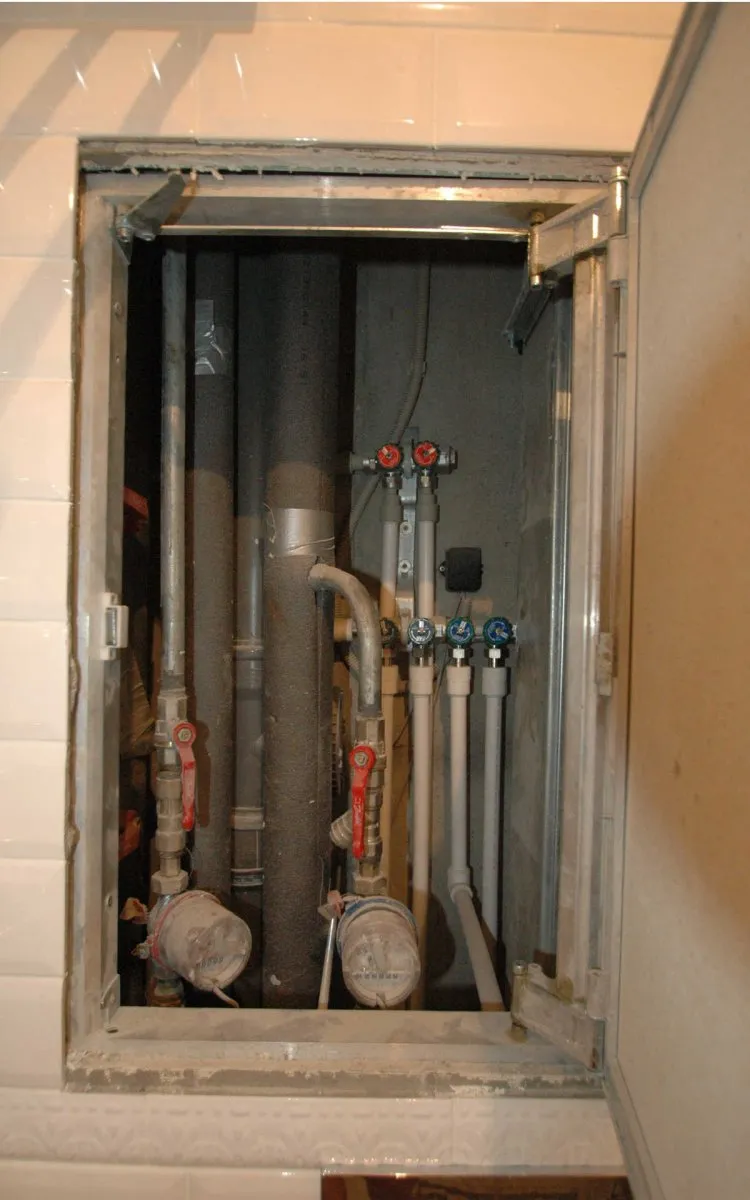

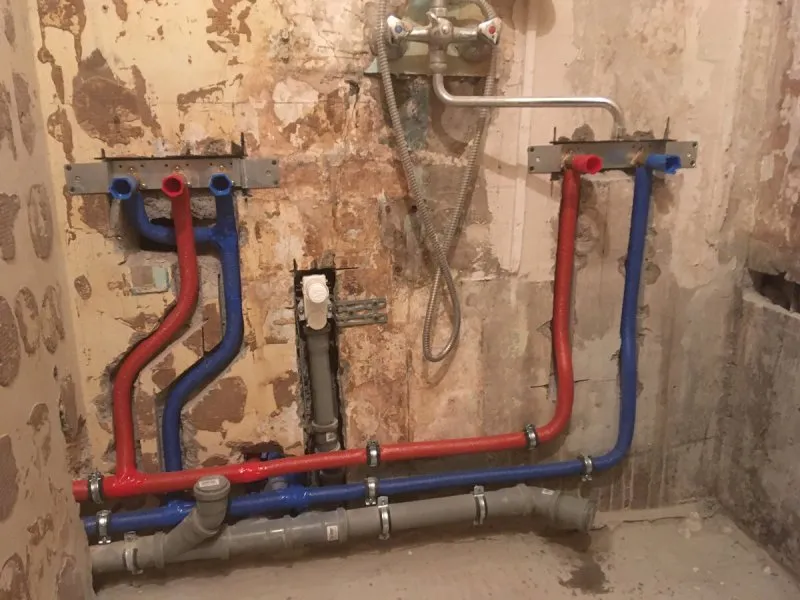

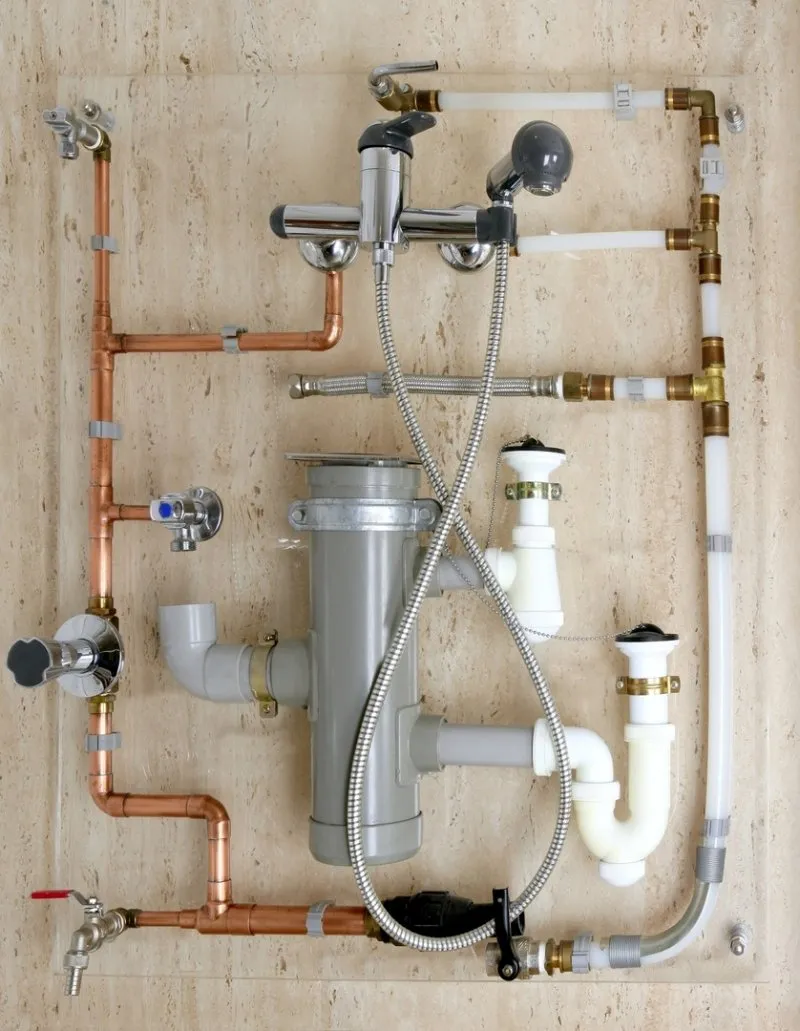

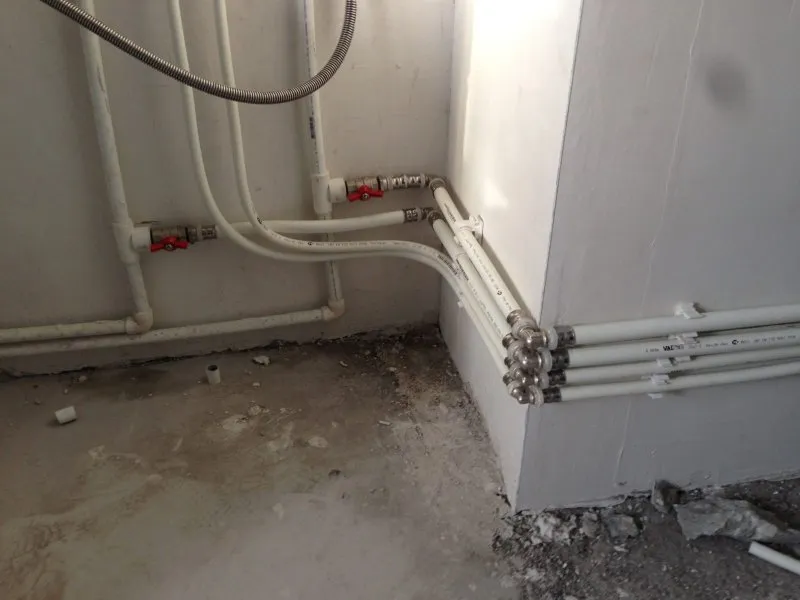

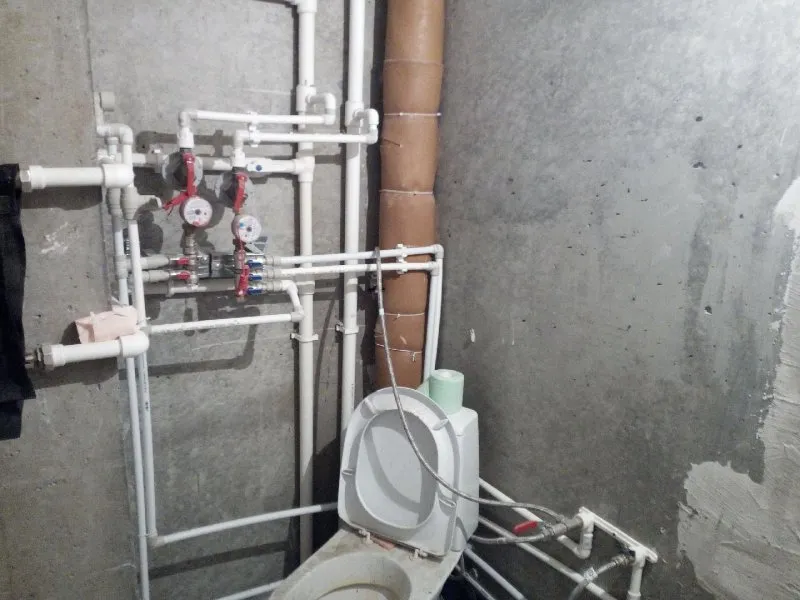

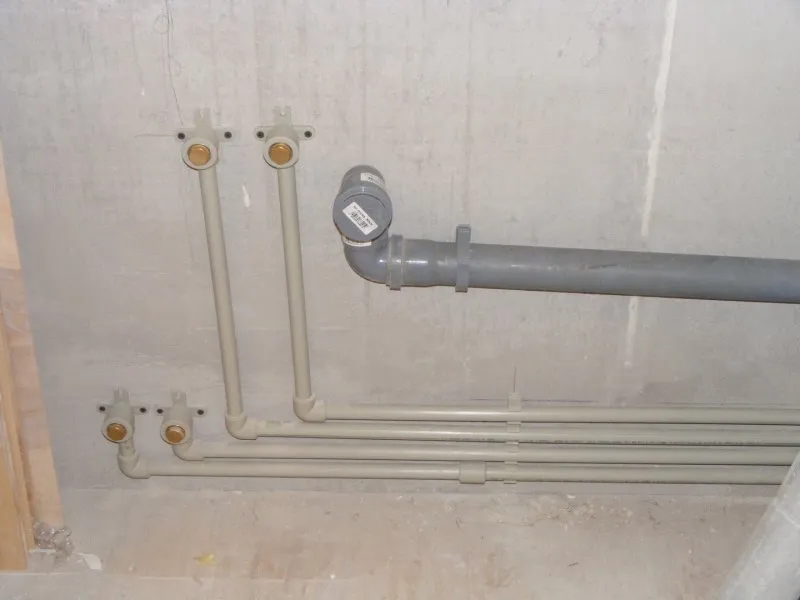

Фото схемы разводки в ванной
