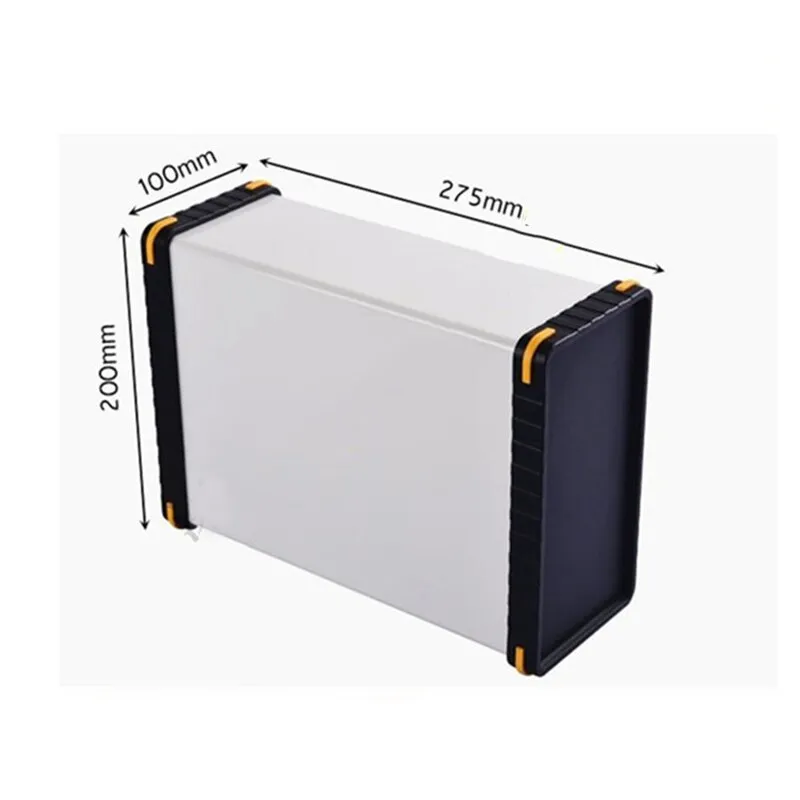

Распределительные коробки для наружного монтажа ПВХ

Распределительные коробки для наружного монтажа предназначены для монтажа в среде с повышенной влажностью, запыленностью, химической и коррозийной агрессивностью или с повышенной опасностью механического воздействия. Распределительные коробки для наружного монтажа можно разделить на две группы: первая группа — это распределительные коробки пластмассовые, выполненные из поливинилхлорида (ПВХ) с термоустойчивостью от — 5 градусов С до + 60 градусов С. Вторая группа распределительных коробок выполнена из полистирола ПП и полиэтилена ПЭ, степень защиты данных распределительных коробок IP 54, IP65. Степень защиты распределительных коробок для наружного монтажа изменяется в большую степень в зависимости от применяемых уплотнителей, как в крышке коробки, так и уплотнения входных и выходных каналов. Распределительные коробки для наружного монтажа конструктивно могут поставляться с подготовленными отверстиями для труб, а также закрытого типа — отверстия при необходимости подготавливаются при монтаже. Монтаж распределительных коробок в материалы и на них с классом горючести В, С1, С2, С3, например деревянную поверхность, необходимо использовать теплоизоляционную прокладку. Для организации разводки внутри распределительных коробок применяются безвинтовые и винтовые клеммники.

Изменено: Вторник, 09 Июль 2019 13:56

Распределительная коробка в земле

Довольно часто появляется необходимость поставить распределительную коробку на улице в земле, например – ответвление к декоративным светильникам. Также это может быть архитектурная подсветка, подсветка деревьев или освещение дорожки.

В одной из прошлых тем мне пришлось столкнуться с этой задачей и, оказалось, что этот вопрос почти никак не освещён. Просто закопать пластиковую коробку в землю – казалось мне очень ненадежным решением.

В первую очередь я начал искать решение у Hensel – у них есть специальные коробки с заливным компаундом для установки в землю. Для моей задачи подходила коробка WP 1006 G, но её цена – 110 €  и срок поставки – 2 месяца оказались неприемлемым.

Предлагаю свой вариант решения этой задачи.

Исходные данные были такие:

• магистральный кабель АВВГ 3х16
• ответвления к прожекторам КГ 2х1,5

1. Берём коробку, подходящего размера: в данном случае это DKC 54010 размером 150х110х70, IP56 из полипропилена. Полипропилен – не боится морозов, воды и земли, но он плохо переносит УФ, но нам это подходит. Как видим – у коробки хорошо прорезинена крышка, что делает её влагонепроницаемой:

2. Дополнительный материал, который нам понадобиться: – у меня это два сальника MG-25 для ввода магистрального кабеля и MG-16 для ввода кабеля ответвления.

   Для соединения проводов нам понадобятся сжимы ответвительные. Для моего случая это У-733М (магистральный кабель 16-35кв.мм. ответвления 1,5-10кв.мм.)

3. Делаем в коробке отверстия под сальники: отверстия удобно делать ступенчатым сверлом. Так как сальники у меня диаметром 16 и 25 мм, то отверстия диаметром 15 и 24 мм – подходят лучше всего – сальник в коробку плотно вворачивается.

4. Проводим обезжиривание внутренней поверхности коробки, включая крышку, бензином:
5. Заводим кабель: гибкий кабель можно зажимать в сжим напрямую, но я, для удобства, обжал его гильзой.
6. Немного о сжиме У-733М: как видно  он состоит из двух половинок с разными диаметрами – на магистральный и ответвительный кабеля, между половинок есть стальная прокладка – поэтому таким сжимом можно соединять алюминий с медью. В таком виде сжим использовать не совсем удобно, поэтому мы его немного доработаем – одну часть повернём на 90  градусов:

7. Соединяем провода сжимом: здесь очень важно проследить – чтобы изоляция проводов не попала между пластинами – так как это сильно ухудшит контакт. Далее надеваем “орехи”:

8. Теперь приступаем к приготовлению силиконового компаунда, для этого нам понадобиться основа компаунда и отвердитель: основа и отвердитель смешиваются в пропорции 1:20

   после смешивания:

9. Заливаем компаундом коробку: обращу внимание на то – что заливать компаунд до самого верха – не надо, т.к. в процессе отвердевания, получившийся раствор может менять объём:

10. Процесс набора прочности длиться 1-3 суток, получившийся компаунд прочно держится за стенки коробки. Через сутки:

11. Резюме. Из материалов нам понадобятся: – подходящая коробка – сальники для кабелей – сжимы ответвительные или гильзы для обжима – мерная ёмкость – компаунд Силагерм 2104 или подобный Просто закапывать распределительные коробки в землю – не очень надежное решение, слабые места такого решения: – сальники на морозе становятся хрупкими и даже при небольших нагрузках в земле – могут рассыпаться; – сальники могут быть не затянуты (человеческий фактор); – даже при исправных сальниках вода может попасть в коробку – через повреждённую изоляцию самого кабеля; – дефекты самой коробки. Использование электротехнического компаунда – решает все эти проблемы. Купить готовую коробку с компаундом для установки в земле – стоит около 110 евро. Если собрать аналогичную из “подручных” материалов – цена будет около 15 евро.

    Для единичной задачи – лучше купить готовое решение, но когда подключить требуется несколько десятков прожекторов – покупка силиконового компаунда становиться оправданной.

12. PS. Коробка вскрыта через месяц. Компаунд по плотности стал как твёрдая резина, к стенкам коробки прилегает плотно, при надавливании на стенки  – компаунд не отслаивается.

Монтаж распаячной коробки для наружной и скрытой проводки

Традиционный элемент электрических сетей – распаячная коробка для наружной и скрытой проводки, защищающая токоведущие проводники (кабеля) в точках их соединения. Она имеет простую конструкцию и не вызывает сложностей с монтажом, главное – правильно подобрать аксессуар. А вот этому вопросу стоит уделить особое внимание.

Выбирая электротехнический элемент, необходимо учесть ряд важных параметров. Среди них: тип электропроводки, материал стен и самой распаячной коробки, а также другие факторы.

Мы подскажем вам, как не запутаться в многообразии предложений, поможем подобрать оптимальный вариант и выполнить грамотный монтаж.

Классификация распаечных коробок

Конструкции разной конфигурации подходят для монтажа на материалах разного вида – кирпич, бетон, гипсокартон и т.д. Этот вид электрических аксессуаров активно применяется при монтаже домашней электропроводки, чем обеспечивается электрическая и пожарная безопасность.

Исходя из назначения, условно следует разделить распределительные электрические коробки на два вида:

1. Распаечные. Их предназначение- защита проводов и кабелей от влажной среды и механических повреждений при эксплуатации бытовой схемы электроснабжения.
2. Установочные. Используются для создания удобных коммуникаций при выполнении монтажных работ, связанных с установкой электрооборудования.

Оба вида изделий допускается применять в условиях температуры окружающей среды от –25 до +40ºС.

Промышленным производством выпускается огромное количество распаячных коробок под установку в схемах электрических сетей. Конструктивно-декоративный ассортимент поражает, но основа конфигурации остаётся единой

Преимущества использования распаячных (распределительных) коробок очевидны:

• обширный выбор под энергосети разной мощности;
• надёжная защита мест соединений электропроводки;
• удобство и лёгкость выполнения монтажа;
• разнообразие материалов корпуса;
• разнообразие декоративного исполнения.

Конструкция изделий проста и представлена обычно коробками прямоугольной, круглой или иной формы, которые закрываются крышками. Плотное прилегание и фиксация крышек обеспечивается замками-защёлками разной конфигурации.

Пример установленной распределительной коробки под скрытый монтаж и выполнение соединений проводников с помощью изолированных клеммников

Все существующие формы коробок изготавливаются под скрытый или открытый монтаж. Крепление распаечных коробок наружной установки осуществляется стандартно – шурупами, дюбелями, саморезами.

Фиксация распаечных коробок для скрытой проводки делается вставкой их непосредственно в структуру строительной конструкции (стены, перегородки, потолка) с последующей заливкой раствором.

Конструкции для открытой проводки

Исполнение коробки распаячной для монтажа открытой проводки, как правило, прямоугольное или круглое. Материал изготовления – полипропилен, АБС-пластик белого, серого или чёрного цвета. Количество боковых отверстий для вводов проводов (кабелей) от 4 до 10.

Стандартная модификация для схем открытой проводки: 1 – заглушка отверстия крепёжного винта; 2 – стенка корпуса; 3 – пазы под клеммник; 4 – поводок для крышки; 5 – вводное отверстие; 6 – замок защёлка; 7 – хомут поводка (+)

В качестве наглядного примера коробки открытой проводки можно рассмотреть модель AP9, предназначенную для установки в условиях помещений с повышенной влажностью. Корпус изделия выполнен на основе двухкомпонентного литья и оборудован мембранными вводами под кабель.

Верхняя корпусная часть (крышка) таких распаячных коробок, сделанных под наружный монтаж, имеет на внутренней стороне специальный паз по всему периметру. В этот паз закладывается ПВХ-уплотнитель, надёжно перекрывающий пути проникновения влаги и пыли внутрь изделия.

Крышка “привязана” на корпус гибким поводком – дополнительное удобство при обслуживании.

Несмотря на простое исполнение, конструктивные особенности коробок подобных AP9, обеспечивают таким изделиям степень защиты IP 55. Предусмотрено дополнение конструкции аксессуарами – предохранителями, клеммниками, чем обеспечивается более удобное и надёжное соединение проводников.

Изделия скрытого типа

Распаечным коробкам для скрытой проводки фактически присущи те же технические параметры и качества, что отмечены для изделий наружного монтажа. Они тоже преимущественно делаются из полипропилена и полистирола. Причём полипропилен, как правило, используется для изготовления корпуса, а полистирол является материалом крышки.

Конструкции распределительных коробок скрытой проводки. На теле корпуса находятся трафаретные отверстия ввода кабеля, для использования которых нужно просто выдавить кусок полипропилена

Под установку в теле кирпичных и бетонных стен выпускаются коробки распределительные, имеющие класс защиты IP20 – IP30.  Форма изделий преимущественно круглая или прямоугольная. Цветовая окраска корпуса – белый, синий, чёрный. Крышки традиционно белые или светло-серые.

Сочленение и фиксация крышки с корпусом обычно выполняется за счёт штыревого замка. На корпусе есть пазы, куда вставляются пластмассовые штыри крышки.

Установочная коробка – подрозетник

Есть разновидность распаячных конструкций – установочные коробки. Их главное предназначение – монтаж внутри полых или сплошных стен зданий (кирпичных, бетонных) с последующей инсталляцией электрических выключателей, розеток и прочих элементов электросетей. Установочные распределительные коробки изготовлены под класс защиты IP20.

Так называемые установочные распаечные коробки – некая модификация тех же изделий скрытой проводки. Отличаются несколько изменённой конфигурацией крепежа. В остальном полностью схожи

Фирменные изделия выполнены из пластика хорошего качества, имеющего высокие характеристики прочности и диэлектрической защиты.

Монтироваться установочные коробки могут в условиях температуры окружающей среды от -5ºС до +60ºС. Диапазон рабочих температур находится в границах значений -25ºС/+40ºС. Существуют два вида изделий: для монтажа в полых стенах или в сплошных стенах.

Отличаются конструкции одна от другой техникой крепления:

• крепёж с помощью опорных лапок;
• крепёж монтажными дюбелями или шурупами.

Подробнее об установке подразетников написано в этой статье.

Также есть отличия в степени жёсткости корпуса и окраске. Для сплошных стен конструкции обычно имеют более жёсткий корпус и окрашены в красный цвет.

В чем отличие металлических изделий

Точки кабельных соединений осветительной электропроводки, а также силовых линий, рассчитанных под напряжение не выше 1000 Вт, часто организуют внутри металлических распаечных коробок.

Металлическая распаечная коробка: 1 – отверстие крепежа крышки; 2 – внутренняя стенка корпуса (алюминий); 3 – отверстие под крепёж DIN-рейки; 4 – внешняя стенка корпуса с эпоксидным покрытием; 5 – зажим для «земли»; 6 – уплотнитель крышки (+)

Металлическая конфигурация является своего рода универсальным вариантом подобных изделий.

Эти коробки можно использовать не только под сети переменного или постоянного тока, но также для сетей:

• телефонных;
• телевизионных;
• компьютерных;
• информационных.

Изготавливаются металлические коробки на основе сплавов, обладающих химической и коррозионной стойкостью. Внешняя поверхность покрывается специальной эпоксидной смолой, которая обеспечивает дополнительную механическую прочность и защиту от ультрафиолета.  На корпусе могут присутствовать от 2 до 6 вводов с резьбовыми штуцерами.

В закрытом состоянии исключается попадание инородной среды внутрь металлической коробки благодаря качественному уплотнению крышки и кабельных вводов. Монтаж коробок такой конфигурации допустим внутри помещений и на открытом воздухе.

Монтируются они, как правило, в сочетании с жёсткими металлическими трубами, исполняющими роль кабельных каналов. Класс защиты изделий IP66 – IP67.

Инструкция по монтажу своими руками

Приобретая изделия под монтаж, следует иметь в виду: каждый фирменный продукт, как правило, упакован и сопровождается товарной этикеткой.

Каждое фирменное изделие обязательно сопровождается этикеткой с указанными на ней техническими параметрами и другими сведениями. Так можно отличить оригинальный продукт от подделки

На товарной этикетке указывается: техническая информация, продуктовый штрих-код, знак сертификации.

Инструменты и материалы для монтажа

Для исполнения монтажных работ по инсталляции электрику потребуется стандартный в таких случаях набор инструмента:

• плоскогубцы;
• отвёртка плоская крестовидная;
• нож с тонким острым лезвием.

Набор монтажных аксессуаров:

Следует взять на заметку: монтажные работы, связанные с прокладкой электрических сетей и сопутствующей арматуры, допускается выполнять только лицам, обладающим соответствующими знаниями и квалификацией.

В крайнем случае, можно сделать монтаж коробок своими руками, проложить кабельные каналы. Но соединения, подключение, тестирование на электрических сетях, согласно инструкциям, разрешается проводить только лицам с допуском.

Инсталляция арматуры разного вида

Монтаж под наружную установку:

1. На корпусе распаячной коробки срезают острым тонким ножом пробки герметичных вводов. Срезы делают по линиям разметки на пробке в соответствии с диаметром кабельного канала или непосредственно кабеля.
2. В образовавшиеся после срезов отверстия заводят трубчатые каналы – гофрированные или прямые пластиковые трубки.
3. Через каналы заводят внутрь корпуса распаечной коробки концы провода.

При необходимости устанавливают в специальных направляющих клеммник и выполняют соединение проводников по схеме. Под завершение закрывают распаячную коробку крышкой, прижимая её с некоторым усилием до полной фиксации замками.

Инструкция в картинках по монтажу распаячной электрической коробки наружного исполнения. Стандартный вариант, который применяется в большинстве случаев монтажа бытовой электропроводки

Инструкция по монтажу внешней универсальной коробки под кабель-канал:

1. Сделать по стандартным меткам на корпусе коробки надрезы ножом под размер прямоугольного кабель-канала. Стандартные метки рассчитаны на стыковку с кабель-каналами сечением – минимум 10*7 мм, максимум 40*25 мм.
2. Аккуратно обломить надрезанную часть пластика корпуса, получив таким образом проём для кабель-канала.
3. На основании универсальной коробки закрепить клеммники для механической связки электрических проводников.

Проложив через кабель-канал электропроводку, соединяют концы проводников по схеме на клеммах.

Под завершение работы устанавливают крышку коробки и фиксируют её крепёжным винтом.

Инструкция в картинках по установке распределительной коробки в сочетании с прямоугольным кабель-каналом из пластика. Это также вариант наружного монтажа

Порядок монтажа установочной (скрытой) коробки:

1. Подготовить изделие предварительной заготовкой нужного числа вводных отверстий в корпусе. Отверстия создают путём надлома граней готового трафарета. На корпусе установочной коробки могут размещаться до 11 трафаретов под вводные отверстия.
2. Сделать посадочное отверстие в полой стене, например, в гипсокартонной, с помощью режущей коронки под диаметр изделия. Или же использовать готовое посадочное отверстие в стене сплошной.

Останется подвести кабельные каналы с проводом, объединить их с коробкой, вывести концы проводки под соединения и зафиксировать корпус коробки путём развода крепёжных лап винтами (для гипсокартона) либо залить раствором.

Примерно таким способом ведётся монтаж согласно инструкции по установке распределительных (установочных) коробок скрытой проводки. Этот вариант часто применяется на монтаже электропроводки в квартирах домов городского типа

Соединив проводники скрытой магистрали в соответствии с монтажной схемой, закрывают коробку (коробки) крышкой. Внешне такая конструкция удачно подходит под существующий интерьер.

Монтаж металлической распаячной коробки

Исполнение металлических распределительных коробок предусматривает только внешний монтаж таких изделий.

Поэтому инструкция, в данном случае, проста:

1. Подвести трубчатые каналы с проводом к местам ввода.
2. Выполнить механическое резьбовое крепление труб к стенкам корпуса и вывод концов кабеля в его внутреннюю область.

Закрепление корпуса коробки к стене выполняют винтами через отверстия, предназначенные под крепёж. Затем соединяют кабели по схеме, накрывают коробку и фиксируют крышку винтами.

Таким примерно выглядит монтаж электропроводки с включением распаячной металлической коробки. Набор инструмента для монтажа различных видов коробок одинаков

Примерно так выполняется монтаж распределительных модулей с разным конструктивным исполнением.

Ещё примеры монтажа можно посмотреть на видео.

Выводы и полезное видео по теме

Визуальная инструкция монтажа распаечной коробки:

Все существующие конструктивные вариации распределительных коробок охватить в одном обзоре не представляется возможным. Но принцип устройства и особенности монтажа для всех существующих изделий практически одинаковы.

Поэтому приведенные инструкции можно рассматривать как универсальные для установки многих моделей распаечных коробок.

Заинтересованным в вопросе выбора и установки распаячных коробок предлагаем оставлять комментарии, задавать вопросы и участвовать в обсуждениях. Форма для обратной связи расположена в нижнем блоке.
