Короба для вентиляции на крыше: схемы и методы установки вентиляционных выходов и труб

При строительстве низкорасположенных частных сооружений необходимо предварительно разработать дизайн инженерных систем и компонентов, обеспечивающих эффективность и долговечность объекта.

1. Общая информация
2. Составление проекта
3. Предназначение и основные типы
4. Устройство узла
5. Задача аэраторов
6. Оптимальное расположение
7. Пошаговая инструкция по монтажу

Общая информация

Если планируется сооружение частного дома или коттеджа под ключ «с нуля», нужно определить оптимальное место, где можно будет установить вентиляционный выход. Такой тип естественной вентиляции не требует приобретения дорогих приборов и систем, при этом внутри помещения всегда будет комфортный микроклимат, обогащенный свежим воздухом.

Кроме этого, можно оснастить конструкцию небольшим вентилятором, работающим по принципу принудительной вытяжки. Но если правильно установить грибок на кровельной конструкции, то покупать дополнительные устройства просто не придется.

Эффективность естественной вентиляции напрямую зависит от места расположения трубы. Соответственно, чем выше установлен узел, тем сильнее в нем тяга.

Очень часто проектировщики недостаточно качественно составляют проект монтажа стояков и подбирают высоту вентиляционной шахты над кровельной конструкцией. В связи с этим в дальнейшем могут возникать различные проблемы. В их числе:

1. 1. Проникновение неприятных запахов из санузла и кухни в спальню, гостиную и другие жилые комнаты в помещении. Объясняется такое явление неправильным объединением вентиляционных каналов в одном общем коробе.
2. 2. Низкая эффективность вытяжного оборудования. Проблема связана с недостаточной длиной вентиляционной трубы.
3. 3. Появление обратного эффекта в работе вытяжки из-за неправильного выбора места для монтажа шахты.
4. 4. Возможное замерзание каналов и труб вентиляции в холодную пору.

При неправильном монтаже вентиляционной трубы на кровельной конструкции могут деформироваться стропила и обрешетка. Более того, в местах монтажа крышки шахты появятся зазоры, что повысит риск проникновения дождевой воды в помещение. Поэтому, чтобы избежать таких последствий и сохранить кровлю в нормальном состоянии, необходимо ответственно подойти к вопросам обустройства выхода вентиляции на кровлю.

Составление проекта

Начинать работы по монтажу грибка для вентиляции на крышу нужно с предварительного составления проекта. Важно тщательно продумать принципиальную схему вентиляции всей постройки, и только после этого начинать установку узлов.

Если есть необходимость заменить крышу в рамках реконструкции, а через кровельную конструкцию нужно вывести вытяжки из всех частей дома, то у многих может возникнуть вопрос: а можно ли объединить все каналы в один и не разделять их на четыре отдельных прохода?

Но опытные эксперты утверждают, что такой подход ничего хорошего не даст, поэтому намного разумнее обустроить для каждого из воздухоотводов отдельной проход вентиляции. В таком случае проблема с неприятным запахом в жилых комнатах при изменении погодных условий просто исчезнет.

Предназначение и основные типы

Обустраивая выход вентиляции на кровлю, следует знать об основных тонкостях предстоящей работы, разбираться в типах конструкций и их предназначении. Проходы через крышу могут использоваться в разных типах вентиляционных систем:

1. 1. Во внутренних комнатах коттеджа.
2. 2. В фановой трубе стояка канализации.
3. 3. В чердачном подкровельном пространстве.

Более того, порой эти проходы необходимы для прокладывания дымовых шахт и телевизионных антенн. В конце системы воздухоотвода находится специальный вентиляционный выход, который обустраивается с учетом всех требований к системе.

Задача подобной конструкции заключается в обеспечении эффективной вытяжки воздуха из помещения и предотвращении любых протечек. В тех точках, где необходимо делать проход вентиляции через крышу, располагают специальные проходные элементы, которые соответствуют конкретному материалу кровли.

В настоящее время есть возможность покупать готовые комплекты выходов вентиляции для их дальнейшего монтажа на кровельных конструкциях из твердых и мягких материалов. Такие изделия позволяют быстро и качественно соорудить стояк вентиляции, чтобы защитить крышу от возможных протеканий, а также сохранить ее эстетическую привлекательность. Более того, подобные устройства являются естественной защитой вентиляционных каналов от проникновения различной грязи и осадков.

Высота и форма проходов через крышу определяется индивидуальными особенностями кровельной конструкции. Помимо труб с круглым сечением, в ход идут конструкции прямоугольной формы.

Чтобы вентиляционная труба не привела к нарушению герметичности кровли, необходимо соблюдать определенную последовательность действий и учитывать установленные требования.

Устройство узла

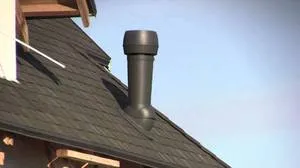

Если рассматривать наиболее простые вентиляционные выходы на кровлю, то они представляют собой небольшую металлическую трубу, которая располагается в предварительно проделанном отверстии и фиксируется посредством крепежных элементов. Сам кровельный проходник может быть оснащен фиксирующим клапаном и кольцом, собирающим конденсат.

В нижней части трубы с помощью фланца присоединяют выводящий канал, а сверху находится дефлектор или обычный защитный зонт. Также можно рассматривать вариант с утеплителем, в роли которого используется минеральная вата.

На современном рынке предлагаются более усовершенствованные типы кровельных вентиляционных систем, соответствующих новому уровню качества. При этом по конструкционным особенностям и принципу действия они практически не отличаются от традиционных решений, но имеют массу преимуществ.

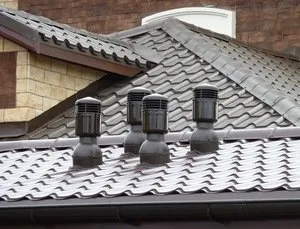

Особым спросом пользуются крышки от производителя «Vlipe Vent». Список плюсов таких изделий включает в себя следующие пункты:

1. 1. Высокое качество изготовления. Доступные на рынке модели труб изготавливаются из высококлассных материалов. Если внутренняя труба выполнена из лучшей оцинкованной стали, то внешняя — из надежного легкого полипропилена.
2. 2. Надежное крепление. Для фиксации элемента задействуется специальный проходной элемент соответствующей формы.
3. 3. Высота трубы составляет от 400 до 700 миллиметров.
4. 4. В нижней части трубы расположен уплотнитель, который позволяет вставлять ее в воздуховод на глубину до 300 миллиметров.
5. 5. Внутренний диаметр труб равен 110−250 мм.
6. 6. Труба вентиляционного выхода оснащена специальным теплоизолятором, который предотвращает возможное образование ледяной пробки в холодную пору. Кроме этого, хорошая теплоизоляция препятствует появлению конденсата.
7. 7. На вентиляционных выходах можно установить электрический вентилятор, который будет создавать принудительную вентиляцию.
8. 8. Колпак с дефлектором является лучшей защитой от осадков. Кроме того, он усиливает тягу.

В отдельных обстоятельствах, когда проходной элемент не входит в комплект и покупается в качестве дополнительного узла, нужно тщательно оценивать тип и профиль кровельного покрытия, чтобы подобрать оптимальный узел. Качественный проходной элемент станет лучшим решением для обеспечения универсальности конструкции на любом типе кровли. Такие изделия гарантируют максимальную стабильность и герметичность выхода вентиляции.

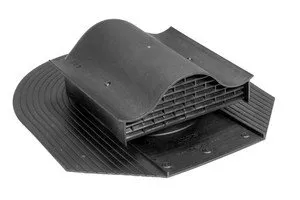

Задача аэраторов

Не секрет, что в холодную пору года появляется вероятность образования конденсата внутри кровельной конструкции. Чтобы предотвратить проникновение сырости в помещение, избежать образования грибковых проявлений и плесени, необходимо правильно обустроить внутреннюю вентиляцию под кровлей.

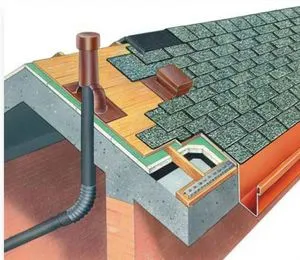

Устройство крышной вентиляции выглядит очень просто: воздушные массы должны естественным путем перемещаться по направлению снизу вверх. Для подачи новых порций свежего воздуха задействуются специальные отверстия в карнизе, при этом выход потоков из помещения осуществляется посредством аэраторов с крышкой. Они находятся в крыше непосредственно у конька.

Для предотвращения проникновения осадков под кровельный пирог необходимо найти подходящий тип крышки трубы. Оптимальным вариантом является вентиляционный грибок на крышу, который выполняет не только практическую функцию, но и декоративную. На рынке предлагается масса разновидностей таких конструкций, поэтому выбрать красивый и эффективный грибок для вентиляции на крышу не составит особого труда.

Оптимальное расположение

Профессиональные строители рекомендуют располагать трубу непосредственно над стояком. В таком случае продуктивность системы будет максимальной, что обуславливается отсутствием изгиба канала. При отсутствии возможности сделать такой монтаж для правильного соединения узлов нужно будет задействовать специальные гофрированные переходники.

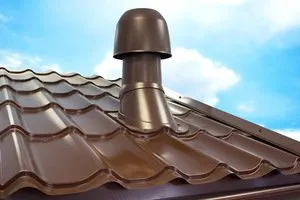

На скатной крыше из металлочерепицы лучше ставить проходку возле самого конька. Так длинная часть трубы будет находиться под кровлей, в изоляции от внешних воздействий. Оставшийся короткий элемент сможет выдерживать любые удары ветра и другие процессы.

На этапе монтажа также важно учитывать высоту шахты над крышей. Слишком маленький показатель негативно скажется на тяге, а слишком высокий будет подвергаться воздействиям порывов ветра и быстро деформируется. Кроме того, его придется дополнительно фиксировать растяжками и прочими крепежными элементами.

Согласно актуальным нормативам строительства оптимальная высота шахты над наклонной крышей должна составлять не больше 50 сантиметров. Если кровля плоская, показатель высоты равен 30 сантиметрам. При использовании крыши для обустройства открытых площадок для отдыха вентвыход должен подниматься как минимум на 2 метра.

Независимо от типа и способа расположения трубы на крыше важно соблюдать ключевое правило: конец конструкции должен находиться выше зоны ветрового подпора. В противном случае сильные порывы ветра будут препятствовать нормальному воздухоотоку и даже направлять его вспять.

Пошаговая инструкция по монтажу

Процедура монтажа вентканала на кровельной конструкции не является слишком сложной. Ее с легкостью выполнит каждый желающий, но для этого нужно руководствоваться такой инструкцией:

1. 1. В первую очередь следует разобраться с местом установки проходного узла на крыше.
2. 2. На верхней волне металлочерепицы необходимо прочертить контуры будущего отверстия, прикладывая шаблон, который идет в комплекте с самим элементом.
3. 3. После этого следует вырезать зубилом и ножницами по металлу отверстие сверху, а также проделать несколько отверстий в нижних слоях кровельного пирога.
4. 4. Следуя за шаблоном, необходимо просверлить несколько отверстий для саморезов.
5. 5. Затем остается очистить поверхность крыши от остатков влаги и пыли.
6. 6. На нижнюю часть уплотнительной прокладки нужно нанести слой герметика.
7. 7. Потом необходимо уложить прокладку в нужное место и закрепить в ней проходной элемент. Убедившись в надежности и правильности расположения конструкции, можно приступать к фиксации. Для этого используются шурупы.
8. 8. В конце необходимо обеспечить герметичность выхода вентиляции на крышу со стороны чердака.

Соблюдая вышеперечисленное руководство, можно выполнить качественный, надежный и долговечный монтаж вентиляционного выхода. В таком исполнении он прослужит владельцу помещения в течение большого промежутка времени.

Исходя из вышесказанного, в установке вентканала на крыше практически нет никаких сложностей. Если заранее составить правильный проект, провести расчеты и изучить инструкцию монтажа, будущая система вентиляции будет работать наилучшим образом. При этом эксплуатационный срок кровли, которая пережила массу изменений из-за появления нового узла, никак не сократится. Но для этого нужно ответственно отнестись к предстоящим работам и соблюдать базовые правила монтажа.
