Как установить проходной выключатель: схема подключения и инструкции

Хотите установить проходной выключатель, но не знаете, как это сделать? Наша статья расскажет вам о схеме подключения и шагах для установки. Узнайте, как установить проходной выключатель и сделать свою жизнь более удобной и комфортной.

Разные варианты схем подключения проходных выключателей

Содержание

• 1 Область применения проходных переключателей
• 2 Схема подключения переключателей для управления одним источником освещения с нескольких мест
• 3 Как монтировать проходной выключатель
• 4 Какой лучше использовать кабель для подключения проходных выключателей
• 5 Как производить расключение проходного выключателя в распределительной коробке
• 6 Нужно ли устанавливать дополнительную защиту на проходные выключатели
• 7 Принцип работы проходного переключателя
• 8 Обязательно ли заземлять цепи освещения, в которых установлен проходной выключатель?
• 9 Можно ли управлять освещением с более чем 2-х мест
• 10 Выводы
• 11 Видео по теме

Довольно часто жители частных домов, коттеджей или больших квартир сталкиваются с необходимостью включать сеть освещения с нескольких мест одновременно. Ранее для этих целей применялись обычные выключатели, а цепи освещения разделяли на несколько групп. Однако благодаря применению современных технологий этот способ ушел на второй план.

При современном строительстве и ремонте для управления освещением все чаще стали применятся проходные выключатели. В данном информационном разделе Вы сможете узнать не только как подключить проходной выключатель, но, а также преимущества и конструктивную особенность данных устройств.

Область применения проходных переключателей

Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях:

• при наличии больших коридоров или проходных комнат;
• при управлении осветительными приборами при входе в комнату и непосредственно возле кровати;
• при монтаже освещения в больших промышленных и индустриальных зданиях;
• при необходимости управлять освещением в соседней комнате;
• при наличии лестниц, соединяющих несколько этажей (в большинстве случаев в коттеджных помещениях) и так далее.

Рассмотрим более детально каковы требования к монтажу электрофурнитуры, основные правила установки и какова схема расключения проходного выключателя.

Схема подключения переключателей для управления одним источником освещения с нескольких мест

Для возможности управлять цепями освещения нам потребуется следующие материалы:

1. распределительная коробка диаметром 80 мм;
2. 2 шт проходных выключателя;
3. кабель гибкий типа ПВСнг или ВВГнг 3х1.5;
4. 5 шт клеммных зажимов типа WAGO на 2–3 контакта (или паяльник с оловом и канифолью);
5. 2 шт подрозетники для бетона (гипсокартона).

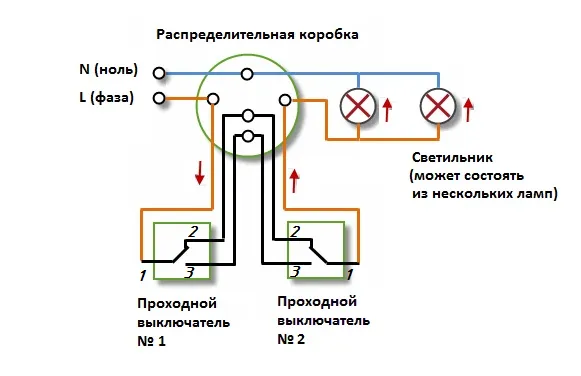

Схема подключения проходного выключателя из вышеприведенных материалов будет следующая:

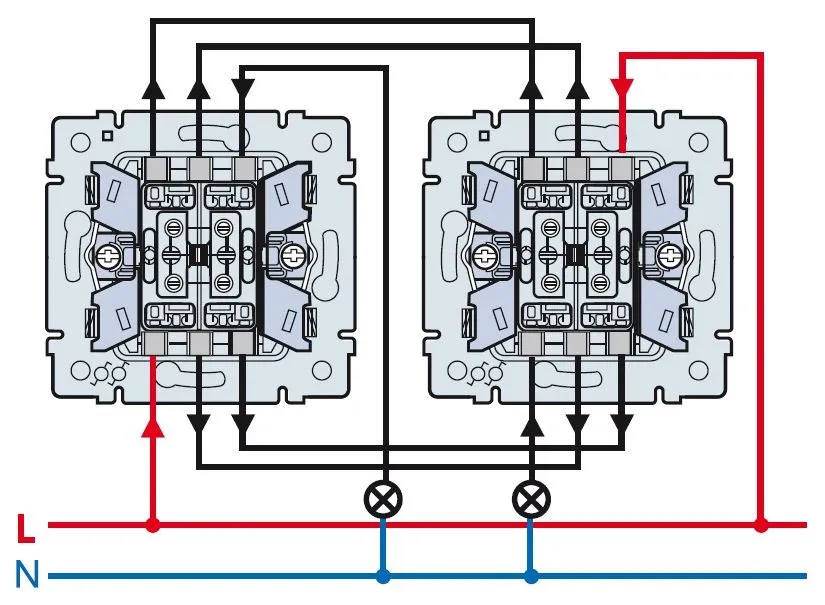

Как видим на вышеуказанном фото, для управления освещением с помощью проходных выключателей нулевой провод питания в клеммной коробке соединяется с первым выводом ламп №1 и №2. Фазный провод питающей цепи в распределительной коробке соединяется с выводом №1 проходного переключателя №1. Остальные два выхода переключателя №1 соединяются в коробке с выводами №2 и №3 переключателя №2 соответственно. Далее вывод №1 необходимо соединить со вторым свободным концом ламп освещения.

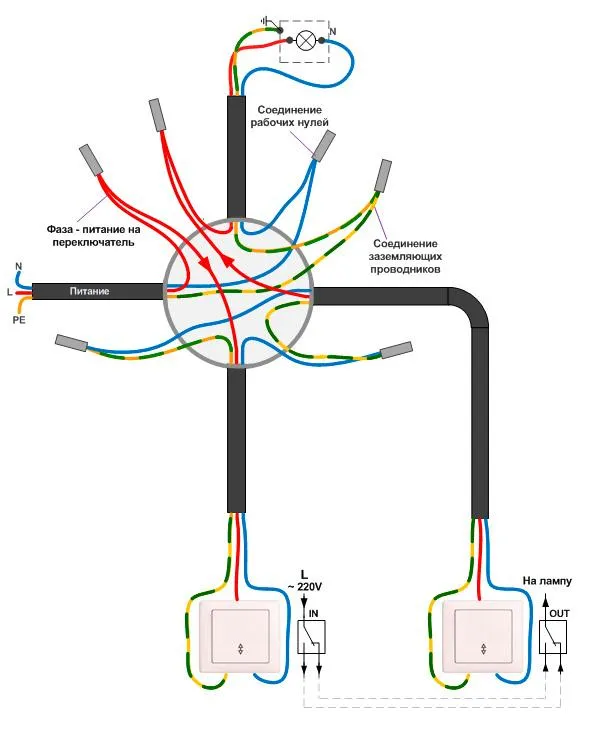

Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Для этих целей служит следующая схема подключения проходного выключателя:

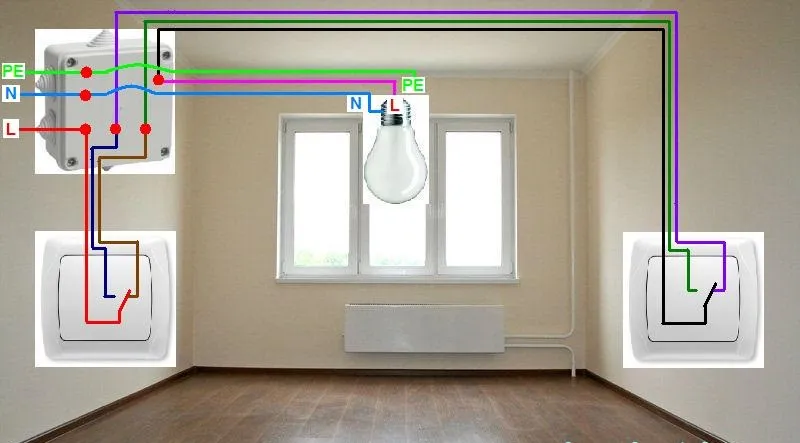

Как видим из вышеприведенного фото основное отличие между двумя схемами — это применение трехжильного кабеля, который помимо фазы и нуля также содержит третью заземляющую жилу. Она позволяет при повреждении изоляции в оборудовании или кабельно-проводниковой продукции отводить возникший потенциал на контур заземления и вызывать срабатывание автоматического выключателя.

Как монтировать проходной выключатель

Для монтажа данных переключателей первостепенно необходимо выполнить разметку, где будут располагаться будущие выключатели, освещение (точечные светильники, люстры, бра и так далее) и распределительная коробка.

Рекомендуется монтировать выключатели на высоте 90 см от уровня чистого пола и не ближе чем 10–15 см к дверному проему.

После выполнения разметки можно переходить к сверлению отверстий под выключатели и монтажу подрозетников. Для этих целей, в зависимости от материала стен, лучше использовать d65 мм или по гипсокартону d68. Фото можно увидеть далее:

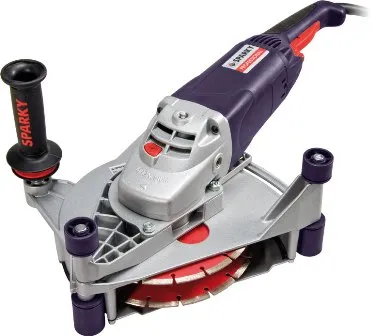

Далее будет необходим штроборез или болгарка с дисками по бетону d150–230. С помощью него необходимо прорезать штробы для последующей закладки в них кабельно-проводниковой продукции.

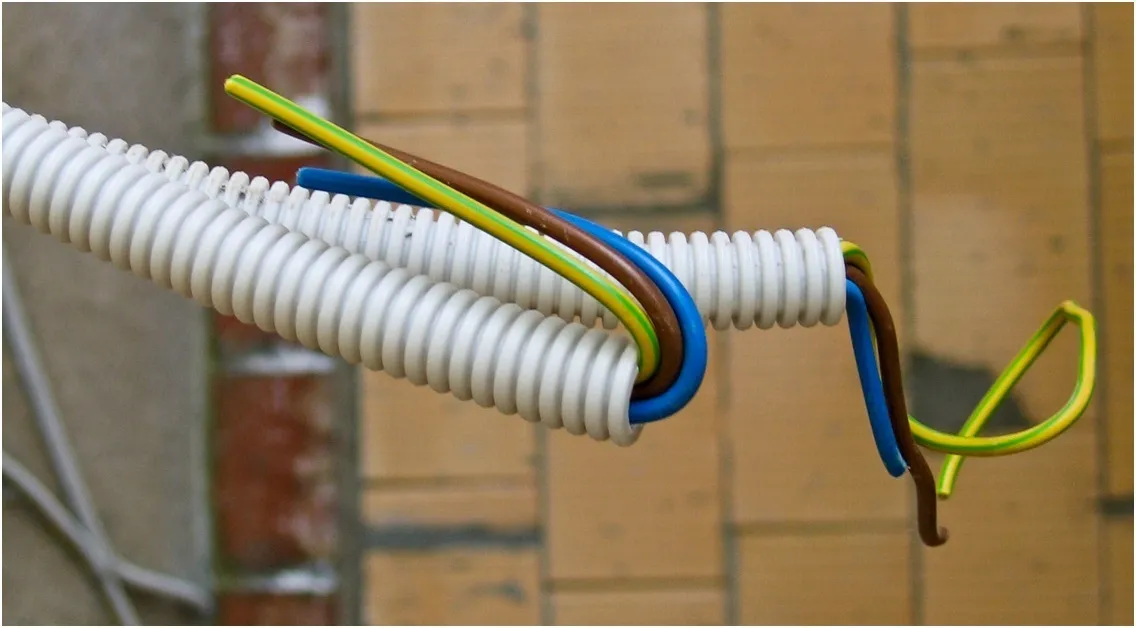

Важно! При любом монтаже (даже в бетонных стенах) кабельно-проводниковой продукции рекомендуется применять гофру d16–d20 мм. Это позволит не только создать дополнительную защиту для кабеля, но а также при выходе его из строя произвести его замену без нанесения вреда выполненному ремонту.

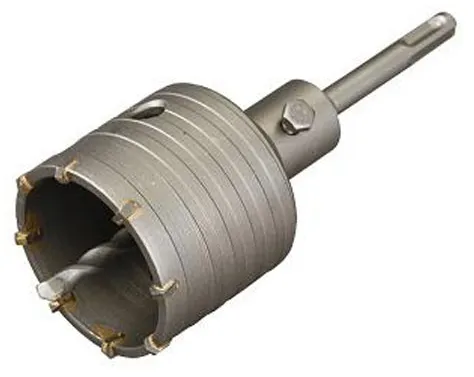

После того можно сверлить отверстие под распределительную коробку. Для этого подойдет коронка по бетону d110 мм.

После выполнения монтажных работ можно переходить к подключению. Схему подключения мы рассматривали ранее.

Какой лучше использовать кабель для подключения проходных выключателей

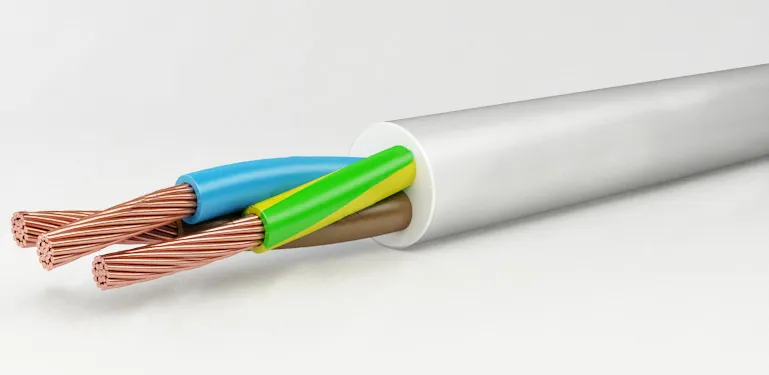

Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.5 мм². К таковым относятся:

• ВВГнг 3х1.5;
• ПВСнг 3х1.5;
• ШВВП 3х1.5.

Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил.

Важно! При выборе кабельно-проводниковой продукции важно чтоб на кабеле была маркировка ГОСТ. Это вызвано тем, что если Вы покупаете кабель с сечением жили 1.5 мм² то это и будет 1.5 мм². Если же маркировка на кабеле ТУ, то реальное сечение кабеля с жилой 1.5 мм² может быть, как 1.2 так и 1 мм² или менее, что в свою очередь может привести к перегрузу кабеля с последующим возгоранием.

Как производить расключение проходного выключателя в распределительной коробке

Для расключения кабельно-проводниковой предварительно необходимо выполнить монтаж распределительной коробки. Далее все приходящие кабеля можно соединять 3-я основными методами:

1. Пайка

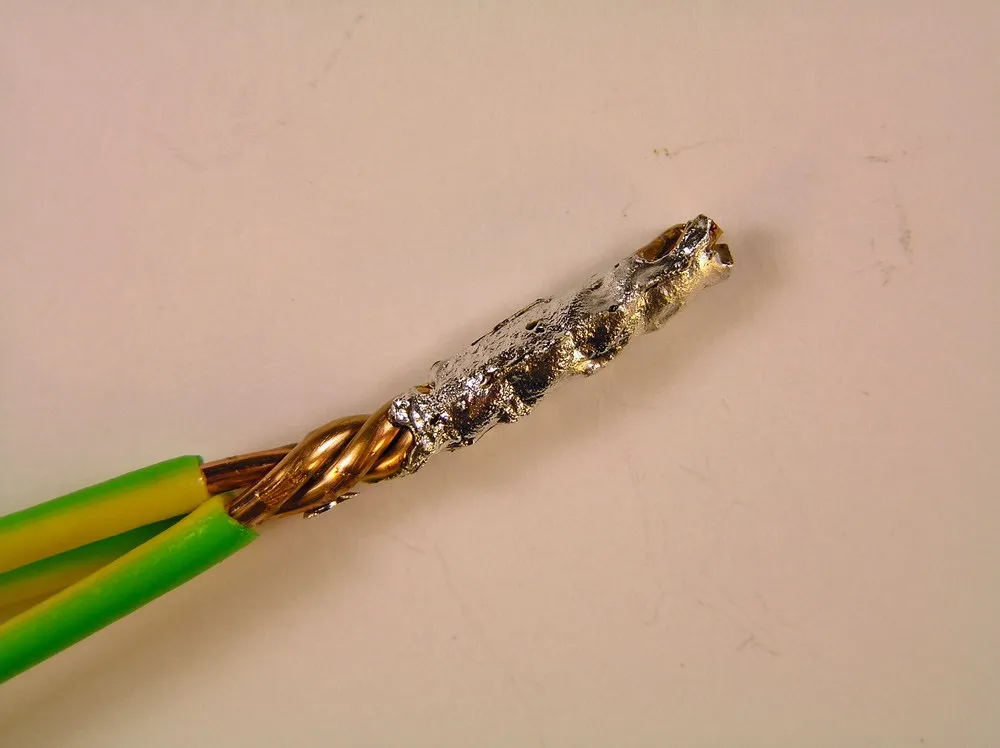

   В данном методе 2 соединяемых провода предварительно скручивают, обезжиривают с помощью флюса, залуживают и производят пайку при помощи канифоли и олова. Данный метод считается наиболее длительным и при неправильной пайке существует вероятность того, что контакт между двумя проводниками пропадет, что может вывести из строя проходной выключатель, лампы освещения или в худшем случае вызвать пожар.Однако в случае соблюдения технологии пайки данный метод позволит обеспечить безопасную и долговечную работу цепей освещения на протяжении десятков лет.

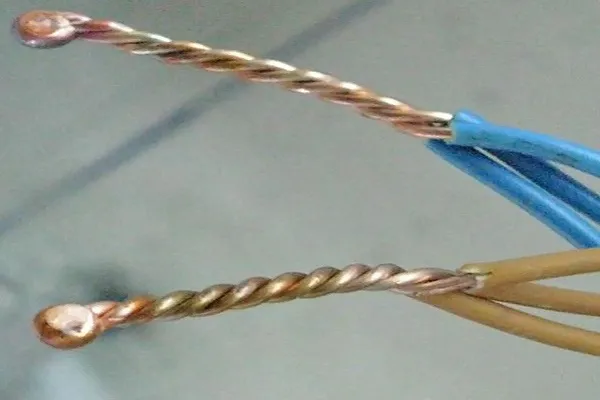

2. СваркаСварка проводов осуществляется при помощи понижающего или сварочного трансформатора. Преимущества данного метода – высокая надежность, поскольку 2 проводника сплавляются под действием большого тока обеспечивая низкое сопротивление соединения.

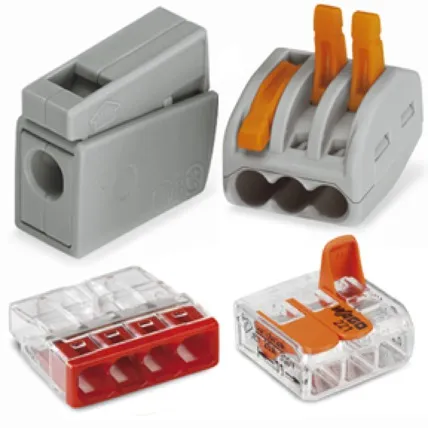

3. Монтаж клеммников типа WAGOДанный тип соединения кабельно-проводниковой продукции наиболее быстрый, а по качеству ничем не уступает пайке и сварке. Соединяемые провода просто вставляются в клеммник после чего защелкиваются зажимы и кабель надежно закрепляется в специальный паз.

Важно! При соединении проводов в распределительной коробке запрещено использовать обычные скрутки, поскольку со временем при прохождении электрического тока через скрутку ухудшается контакт и может возникнуть короткое замыкание в последующим возгоранием. Также запрещено соединять между собой медные и алюминиевые провода без каких-либо прокладок из других металлов.

Нужно ли устанавливать дополнительную защиту на проходные выключатели

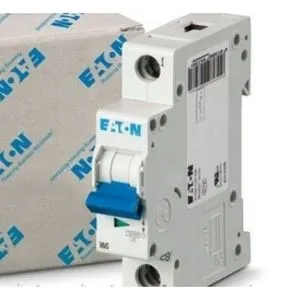

Согласно требованиям СНиП, ПУЭ, ПТЭЭП сети освещения должны быть защищены автоматическим выключателем с номиналом 6–10 А. На современном рынке наиболее популярными автоматическими выключателями считаются устройства от компаний ABB, Schneider, Eaton.

Исходя из этого на каждую отдельную комнату или офисное помещение в распределительном щитке рекомендуется устанавливать АВ с номиналом 10 А.

Принцип работы проходного переключателя

Как и обычный выключатель, данный тип электрофурнитуры размыкает и замыкает контакты. Однако в отличии от обычных выключателей, проходной переключатель размыкая 1–2 контакты, замыкает 1–3.

Фаза с питающего кабеля подается на 1-й контакт проходного выключателя далее она через 2-й или 3-й контакт подается на второй проходной переключатель после чего она подается на лампочку тем самым замыкая схему.

Обязательно ли заземлять цепи освещения, в которых установлен проходной выключатель?

Согласно требованиям главы 1.7 ПУЭ: «Заземление и защитные меры электробезопасности» все металлические и токопроводящие части которые могут оказаться под напряжением в процессе эксплуатации в обязательном порядке должны заземлятся.

Исходя из этого, если у Вас установлены светильники, люстры, бра, металлические точечные светильники то их в обязательном порядке необходимо заземлять. Это обеспечит вашу безопасность.

Можно ли управлять освещением с более чем 2-х мест

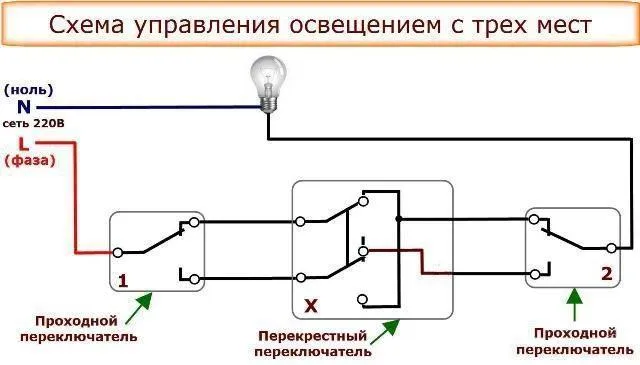

Ответ на этот вопрос — конечно да. Однако для этих целей в схему необходимо дополнительно включать перекрестный выключатель. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото:

Однолинейная схема подключения данным способом выглядит так:

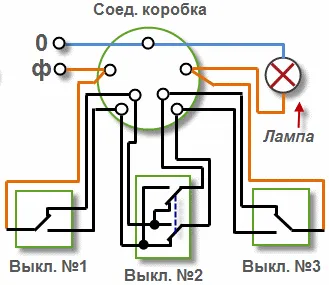

Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Также для подключения перекрестного переключателя необходимо применять кабель с 4-я жилами или же с 5-ю при наличии контура заземления.

Выводы

Проходной выключатель — это современная электрофурнитура которая позволяет обеспечить управление освещением с 2-х и более мест. Она позволяет включать или выключать освещения в начале и конце комнаты, вверху и внизу лестничного марша или же управлять освещением в соседнем помещении.

Схема подключения проходного выключателя позволяет легко его смонтировать своими руками при наличии минимальных знаний в электротехнике и при наличии определенного инструмента.

Важно! При монтаже проходного выключателя своими руками обязательно выполните проверку кабельно-проводниковой продукции на целостность при помощи обычного мультиметра, поскольку случаются случаи, когда кабель может быть поврежден, в следствии чего даже при правильной коммутации схема не будет работать.
