В статье «Рогалики: Укрощение кабельного Ктулху / Черновая стадия проводки – CS-CS.Net: Лаборатория Электрошамана» рассматривается важный этап укладки кабеля в штробу в процессе проводки. Авторы делятся своим опытом и рассказывают о правильных схемах проводки кабеля, которые помогут избежать ошибок и проблем в будущем. Если вы хотите научиться правильно укладывать кабель в штробу, этот материал для вас.
Прокладка кабелей в гофре на клипсах по стенам
Относительно (со скоростью постов у меня на блоге) недавно я заваял, будучи в шоке от прочтения БСК и посещения некоей квартиры, статью «Шедевры малых форм Архитектуры / Почему падают дома?». Данная статья замечательно показывает и рассказывает о том, как НЕ надо делать.
А как же надо делать? Ремонты идут, электропроводка кладётся, квартиры сдаются и всё это даже, представьте себе, работает. Как?! А щас разберёмся. Так как у меня традиция выкладывать полное описание объекта, а законченных объектов пока нет (ибо все на стадии отделки), то для статьи надрал разных фоток разных времён и периодов этого года, чтобы показать как правильно прокладывать трассы кабелей при разводке электричества в квартире. Поехали!
Содержание
- Подготовка трассировки кабелей и мест их укладки (штробление)
- Размотка и укладка кабелей (заделка штроб)
- Прокладка кабелей освещения по потолку
- Укрощение Кабельных Ктулху
- Культура производства
Подготовка трассировки кабелей и мест их укладки (штробление)
Начинаем с самого начала. Вот у нас есть план, эскиз (обычно клочок бумажки) от заказчика, на котором нарисована схематически его квартира и чего он хочет. Или то же самое, но нарисованное мной. Пример такого плана вот тут: Как бы не продешевить или странные клиенты. На плане обычно крестиками, точечками или чем понятнее заказчику помечаются розетки, выключатели, светильники и прочие элементы домашней проводки и автоматики.
Первым делом на плане надо выделить какие-нибудь логические (и потом электрические) группы. Например, при современной методике работы розеточные линии обычно делятся по комнатам. Световые можно группировать по комнатам, не забывая отделять влажные помещения от сухих. Дебатов о том, как лучше группировать линии (это непосредственно относится позже к схеме и сборке электрического щитка) много; сейчас я на них отвлекаться не хочу — задача статьи немного другая.
Список групп определяет количество и длины кабелей, которые понадобится тянуть. По тому самому плану для примера вышло 9 розеточных и 5 световых групп. Сразу же можно примерно продумать то, как будут идти трассы кабелей. На плане-примере они показаны оранжевым пунктиром.
Правила прокладки кабельных трасс (для квартир) примерно следующие:
- Все трассы ведутся строго по прямой, с поворотами на 90°. Никаких загогулин, диагоналей и экономии кабеля.
Это нужно для того, чтобы уменьшить риск последующего попадания сверлом в кабель (чуть позже будет ясно видно на фотках). Например, между выключетелем и бра — строго прямая линия. Значит там сверлить нельзя. - От всяких конструкций, стен, колонн отступаем на 15-20 см.
Аналогично, действует то же самое правило про сверление. А отступаем от стен и конструкций для того, чтобы оставить место потенциальным паркетчикам под крепление фанеры к стяжке. - Дверные проёмы и проёмы проходим посередине.
Это правило связано с тем, что некоторые двери требуют при их установке крепить дверную коробку к полу. Опять исключаем потенциальные повреждения кабелей. - Штробы делаются только вертикальные. Горизонтальные штробы запрещены, кроме НЕ несущих стен, и то неглубокие — не более примерно четверти толщины стенки.
Получается автоматически при правильной укладке кабелей по полу, поясню далее на фотках. - Потолки и полы штробить запрещено категорически (см. ещё раз Шедевры малых форм Архитектуры / Почему падают дома?).
Сами трассы, несмотря на вполне справедливые замечания, я всё равно веду в гофре — так приятнее, зная что кабель чистый, ровный и не засратый цементом, даже если это NYM, прокладка которого без гофры допускается. А уж слаботочку — подавно только в гофре, так как изоляция витой пары или коаксиального кабеля не такая уж и стойкая к щелочному воздействию цементосодержащих растворов.
Итак, первым делом у нас идёт разметка точек (будущих подрозетников) и штроб к ним. Обычно розетки ставятся на высоте 200 мм от чистого пола, а выключатели — 900. Толщина стяжки к этому времени примерно известна или определяется эмпирически в разговорах с прорабом «Слышь мужик, а скока стяжка-то?». Сейчас мы стали использовать методику разметки от того что ровнее: пол или потолок. Выбирается один базовый уровень по квартире, при помощи лазерного уровня переносится на все стены, и от него уже отмериваются все необходимые высоты.
Важное замечание: идеальнее всего, если к началу работ все стены будут иметь черновую штукатурку — выровнены. Это немного упрощает работу нам (не надо так сильно заглубляться в бетон, чтобы спрятать кабель), и заодно позволяет поставить все подрозетники сразу заподлицо с отштукатуренной стеной. В последнее время оно превращается в требование, которому я прошу следовать своих клиентов.
Подробнее про правила и примеры штроблены бетона вы можете почитать в этом посте: Развалинами Рейхстага удовлетворён! / Краткий FAQ по штроблению: видеопособие.
Разметка будущих выключателей на стене
Стенки напоминают граффити: изрисовывается, пишется где какой выключатель и тому подобное. Обычно разметка идёт в два этапа, потому что заказчику как-то всегда проще ориентироваться на «живой» стене нежели на плане. Что там какие-то метры? Надо так: «Во! Тут у меня диван, напротив — телевизор, а в углу торшер. Значит тут две на 220 вот здесь, тут — блок для TV, а вот тут ещё одну для телефона пожалуйста».
Поэтому сначала на стенах тупо пишется что, где и на каких расстояниях, а потом уже размечается начисто. Хорошие подрозетники обычно содержат надпись, указывающую расстояние между их центрами при соединении нескольких штук в единый блок. Это тоже облегчает разметку.
Разметка блока розеток для телевизора на стене
Ну а дальше — начинается трэш! Пылесос, штроборез, перфоратор и коронка. Я пока ещё работаю SDS+’овской ударной, но хочу попробовать купить алмазную. На практике выходит так, что я выдалбливаю отверстия под подрозетники, а напарничег режет штробы.
Прорезанные и вскрытые штробы, выдолбленные подрозетники
Чтобы подрозетник не ушёл из центра, сначала насверливаются их центра обычным буром. Затем можно приступать к коронке. Если стена тяжёлая, то полезно взять бур 8 или 10 мм и насверлить по кругу будующего отверстия дырок. Это прослабляет бетон, и коронке работать легче. Если где-то попадается мелкая арматура, то она наглым образом прорезается болгаркой.
Вот попались хорошие фотки с последнего перед отпуском объекта. Тут все межкомнатные стены заказчик построил из кирпича, и поэтому все штробы получились красивые и прям напоказ.
Прорези в кирпичной стене после работы штроборезом
Подрозетники уже выбиты, и штробы нарезаны:

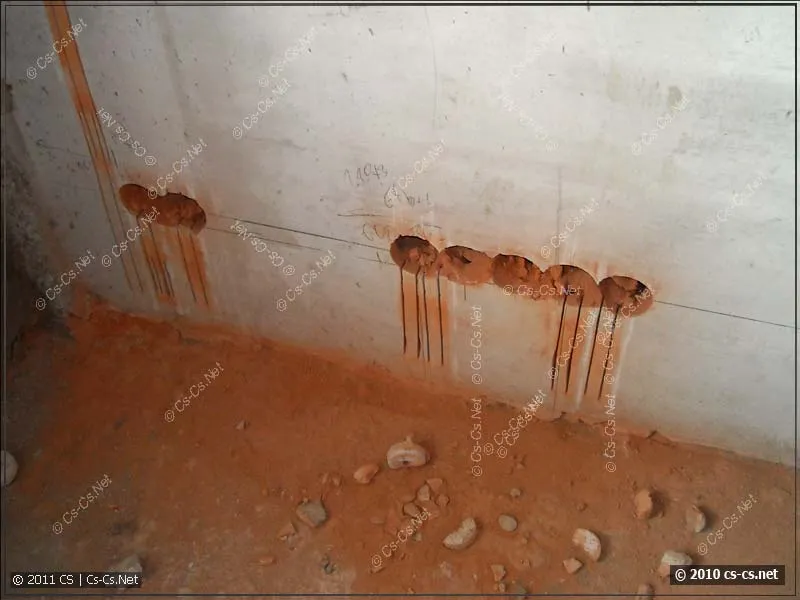

Прорези для подвода кабелей к подрозетникам в стене
А тут штробы уже выбиты, и всё готово к замуровыванию подрозетников и укладке кабелей.
Выдолбленные подрозетники и штробы, готовые к укладке кабеля
В разметке и резке штроб главное не забыть про количество будущих кабелей! Например при разводке шлейфом к одной розетке кабелей пойдёт два: приходящий и отходящий на следующую линию. А если ожидается слаботочка типа коаксиала или витой пары — там ширина штробы может быть и побольше.
Ну и ещё хорошо сначала высверлить все подрозетники, а потом уже резать штробы, так как размечать и сверлить подрозетники по ровной стене легче, чем по штробам: понятно, что на штробах сверлу негде будет зацентроваться, и его уведёт в сторону.
Размотка и укладка кабелей (заделка штроб)
А дальше — всё. После уборки мусора от штробления получаем красивые апартаменты со следами дестроя.
Можно отмеривать и тянуть кабели с их последующей укладкой. Как-то я пробовал изобретать разматывалки для кабелей, чтобы удобно их отматывать с бухт, и они при этом не запутывались и не перекручивались
Я отмериваю кабло обычно прямо как есть: по месту будущей трассы, раскладывая его на полу и обрезая. Главное — не забыть оставить запас на подключение в щитке (обычно две высоты этого самго щитка).
Размотанные кабели затянуты в гофру
И вот с этого момента можно отмечать рождение нового Кабельного Ктулху (мой напарник иногда прикольно заикается, когда это произносит). Кабели валяются мотками на полу, путаются под ногами и вызывают много мата. Особенно если их самих много.

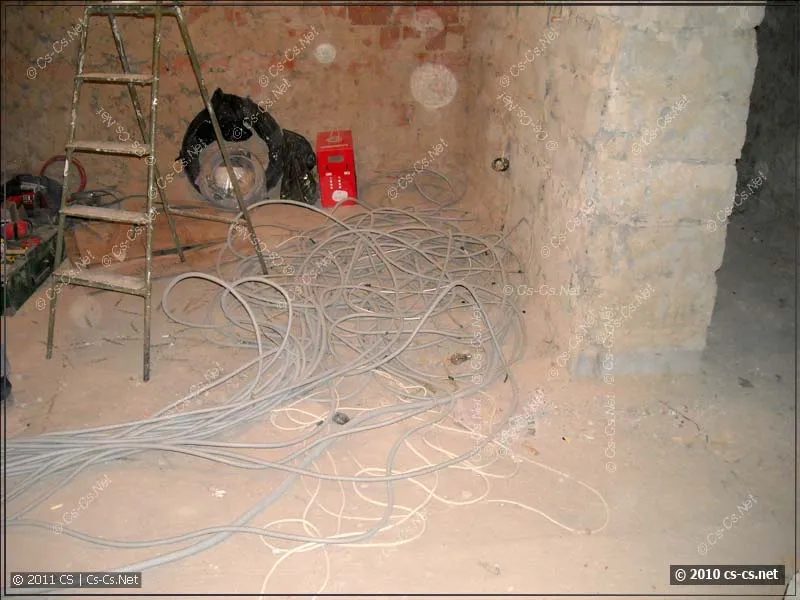

Куча отмерянных кабелей перед укладкой на пол и в штробы
Затягивать кабель в гофру лучше, если он прямой и распутанный. Опытом проверено, что Севкабель’евский NYM 3*2,5 замечательно влетает в 16ю гофру, если не испачкан в песке или не кривой. Часто на длинных линиях гофру иногда можно разорвать напополам и затягивать по частям, а потом скрутить изоленточкой — под стяжку пойдёт.
Ну и конечно — не стоит забывать их маркировать! Достаточно, если есть план, написать номер группы (Р1, Р2, и т.д.) на обоих концах линии с отступами 10 и 30 см от концов кабеля.
Рабочая обстановка — создаём Кабельного Ктулху
После того, как всё кабло лежит на полу кучами, можно подготовить будущие трассы в стяжке.
Здесь придётся немного пофилософствовать. По идее, крепить кабели к полу совершенно не обязательно — можно и так бросить. Но для гарантии их ровности, красоты монтажа и выдерживания необходимых нам «20 см от стены» лучше бы их крепить.
На первых порах мы использовали классический способ: два дюбеля в пол, между ними проволочка, которая прижимает кабели. Сейчас мы используем клипсы для этой же самой гофры, дюбель-гвозди для быстрого крепления и кабельные стяжки, так любимые СКСниками.
Укладываем кабели по полу, а потом готовимся замуровывать подрозетники. Чтобы кабели не выпадали из штробы, прихватываем их в ней ротбандом или алебастром.
Кабели уложены в штробу и закреплены штукатуркой (алебастром)
Когда подрозетники установлены, мы заделываем все штробы черновой штукатуркой (ротбандом):
Розетка и выключатель: черновая штукатурка (Ротбанд)
А после нас отделочники уже проходятся финишной шпатлёвкой (ветонитом):
Розетка и выключатель: чистовая штукатурка (Ветонит)
Если работать слаженно — получается красиво и быстро: первый сверлит перфоратором отверстия, второй с мешком клипс и дюбель-гвоздей ставит сами клипсы, а первый, уже закончив сверлить, защёлкивает кабели. На практике выходит не совсем так, но вполне похоже. Количество клипс не обязательно может соответствовать количеству кабелей: можно ставить меньше, а кабели подвязывать стяжками. Получается красиво и аккуратно.
Дальше у меня как раз есть несколько примеров укладки кабелей в будущей стяжке (по полу).
Вот тут хорошо видно, как они входят посередине дверного проёма и заворачивают под прямыми углами налево к выключателю и направо к блоку розеток.
Укладка кабелей по полу в слое стяжки строго под прямыми углами
Здесь стена была из гопсоблоков, поэтому мы вырезали в ней прямоугольник под блок розеток (хотя это и неудобно), а само расположение кабелей подогнали так, что в одну сторону блока у нас подходят силовые линии, а в другую — слаботочные.
Силовые и слаботочные кабели, уложенные в разные штробы
А вот это была гардеробная. И тут хоть кабелей и мало (слева вообще один) — но они всё равно проложены по непреложному правилу: строго под прямыми углами и вдоль стен.
Пример трассы кабелей по прямым углам и на расстоянии от стен
Ну и дальше обычно разводится ведро ротбанда, и напарничек играет в Рогалики (посвящённые поймут;) ) с адскими криками «Уауу! Плюхх!» — вмуровываем подрозетники и замазываем штробы с кабелями. Иногда особо щепетильные штукатуры желают сами поставить подрозетники, чтобы получилось сразу ровно и идеально.
Дальше у меня есть совершенно странный пример, который я не особо приветствую. Здесь кабели надо было уложить раньше, чем будет сделана черновая штукатурка стен.
Лёгкий случай: на стенах будет большой слой штукатурки
Этот вариант работ поначалу кажется халявным: раскидал кабели и уехал, и штробить не надо. Но это ни фига не так, потому что на черновой стадии вместо одного выезда (проштробил, уложил кабели) работа растягивается на два: уложил кабели, приехал, выбил и поставил блоки подрозетников.
А самое опасное в таком способе укладки кабелей — это то, что на момент выдалбливания подрозетников ты не видишь того, где идут твои кабели, так как стена уже заштукатурена. И ещё не всегда понятно, как подводить кабель к подрозетнику: ведь если вывести кабель в центр будущего подрозетника, то мы его засверлим коронкой. А если выводить рядом — так надо будет раздабливать штукатурку вокруг на большое расстояние, чтобы достать этот кабель и завести его в подрозетник.
Эта квартира была весёлой по ремонту и проекту, стяжка планировалась большой толщины, поэтому укладывать кабели на пол было одно удовольствие: мы собрали их в большие пучки.
Трассы кабелей при проходе через дверной проём
Кое-где заказчик даже не убирал пороги из кирпича между деврями (настолько высокой будет стяжка). Мы этот порожек немного подразобрали и ввели кабели по центру, как и всегда.
Проход через дверной проём: строго по центру
Вот ещё одна такая стена. Нет, не нравится мне этот способ: кабели по стене висят хер как, даже если на полу они закреплены.
Укладка кабелей по полу вдоль стен (с отступом)
Если сравнивать тот способ разводки с обычным, то при обычном способе разводки кабели укладываются с заранее прорезанные штробы, и поэтому их отследить будет гораздо легче. Вот, на фотке ниже это хорошо можно понять: у выключателя справа кабели будут подниматься вертикально вверх. А к щиту (в центре фото) они идут строго по прямой.
Силовые линии спускаются на первый этаж к щитку красивой дорожкой
Документирование уложенной проводки на бытовых квартирах обычно сводится к фотографированию всяких мест вместе с уложенной рулеточкой. Иногда заказчик сам хочет задокументировать кабели удобным для себя способом.
Фотодокументирование результатов: расстояние кабелей от стен 20 см
Глобального проекта с детальной разметкой трасс чертить ещё не приходилось, потому что народу жалко лишние 3-5 тыр за эскизный чертёжик в Visio. Да и я не хочу заниматься чертежами — не моё это.
Тоже документируем. Зона на сверление будет 20+/- 5 см
После этого можно получать деньги за первую часть и заливать стяжку… СТОП! А что там с освещением? Верно! Переходим к нему, родимому!
Прокладка кабелей освещения по потолку
Вообще прокладка кабелей по потолку ни чем в правилах не отличается от прокладки их в стяжке. Существуют лишь некоторые нюансы, на которых мы и остановимся подробнее. Да, и хочу отметить, что мы сейчас говорим о классической разводке, когда бОльшая часть кабелей у нас всё же идёт в стяжке пола. Существуют варианты трассировки кабелей по потолку с опусками вниз. Используются они редко, если толщина стяжки или структура пола не позволяет уложить туда кабели. Ну и ещё такое можно использовать при наличии натяжных или гипсокартоновых потолков.
Соответственно первый вариант — натяжные или подвесные потолки — проще простого: гофра, клипсы. Даже останавливаться на нём не буду, а фотку — покажу (из поста, где мы перекладывали проводку в жилой квартире после того, как она отгорела под ламинатом из-за хренового ремонта):
Общий вид новой проводки под потолок
Второй вариант (не забыли, что потолки штробить нельзя?) — самый правильный и цивильный: укладка кабеля освещения в гофре в слое штукатурки потолка. Привожу пару фоток, на которых опытный глаз строителя всё равно заметит штробление. Каюсь. Было. Под ответственность заказчика. На последнем этаже дома. Выше — уже чердак. Посыпаю голову пеплом и теперь никогда делать больше не буду.
Укладка кабеля освещения в потолок под штукатурку
Дальше эта гофра поворачивает по углу стены и идёт к выключателю.
Переход кабеля освещения из стены на потолок
Гофра крепится снова чем придётся — например теми же саморезами с дюбель-гвоздями или на клипсах, если позволяет толщина слоя штукатурки. На некоторых объектах он доходил до 20 мм, что позволяет спокойно лечь под него 16й гофре
Если потолок сильно ровный (например, в монолитных домах) — то это не означает, что его надо штробить! Всего лишь нужно просто сменить тип кабеля на ВВГ. Данный кабель плоский и идеально подходит для крепления и укладки на потолок.
Использование кабеля ВВГ для прокладки освещения (без гофры)
Методика — та же: дюбель-гвозди + проволочка. Ещё можно использовать стяжки под винт — красиво, ровно и быстро. Напоминаю, что все линии аналогично ведутся под прямым углом и строго прямо. Мало ли кто потом турник повесит.
Освещение аналогично проводке кладётся под углом 90 градусов
А тут тапочек подвесили вместо патрона =) Может быть тоже засветится =)
Ррррогалики! 😉
Ну и ещё раз обращаю внимание на «мёртвые зоны» проводки: от выключателя вниз и вверх по вертикали. Всё гениальное — просто.
Ну и бонусом, во вторичном жилье часто везёт и можно пробить канал в потолочной плите, по которому при помощи протяжки протянуть новый кабель освещения. Хороший пример такого решения и везучести есть вот в этом посте: Реаниматология, или Ремонт электрики после потопа. А вот и фотка оттуда:

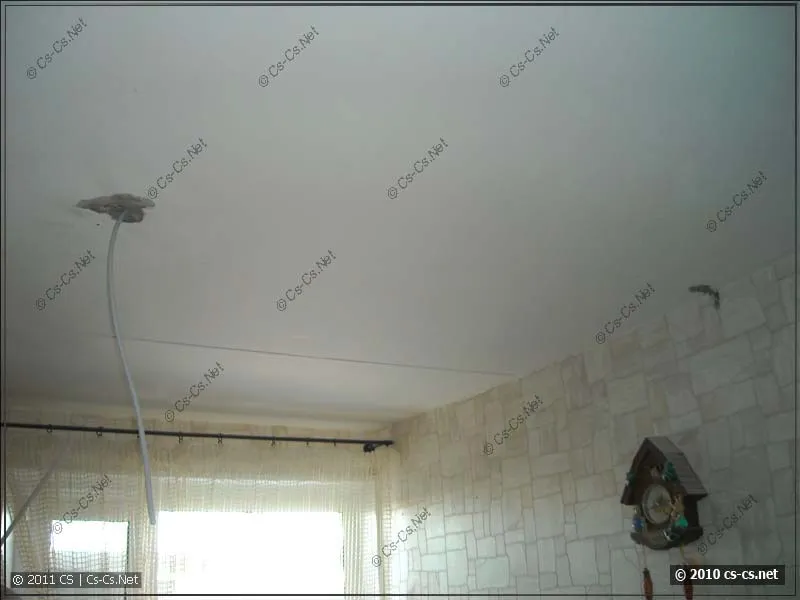

Вот как выглядит вскрытый канал в плите (кухня)
А вот и примеры с той же квартиры, где стены были без штукатурки. Там на потолке тоже были круглопустотные плиты, и мы вскрыли в них каналы для проводки.
Использование каналов потолочных плит для прокладки нового кабеля освещения
Вероятность того, что кабель выйдет именно у той стены, которая нужна нам, мала. Поэтому, наилучшим, ИМХО, вариантом трассировки линии освещения будет опуск её до пола по прямой (с документированием!) и дальше со всеми кабелями в стяжке до подъёма к выключателю.
Трасса кабеля освещения после его выхода из канала
Укрощение Кабельных Ктулху
Ну и немного на закуску — какого же вида эти самые Ктулху получаются? Как разложить кабели около силового щита, где их больше всего?
Сотворённый Кабельный Ктулху
Обычно это самая нудная и матершинная часть работы — весь этот пучок кабелей к щиту ровно разложить так, чтобы уложиться в заданную толщину стяжки. Работать приходится в узком пространстве какого-нибудь коридора, кабели под конец работы становятся тяжёлыми и жёсткими — одно мучение. Опять помогают стяжки и клипсы. Иногда кабло кладётся в два ряда, если позволяет толщина стяжки.

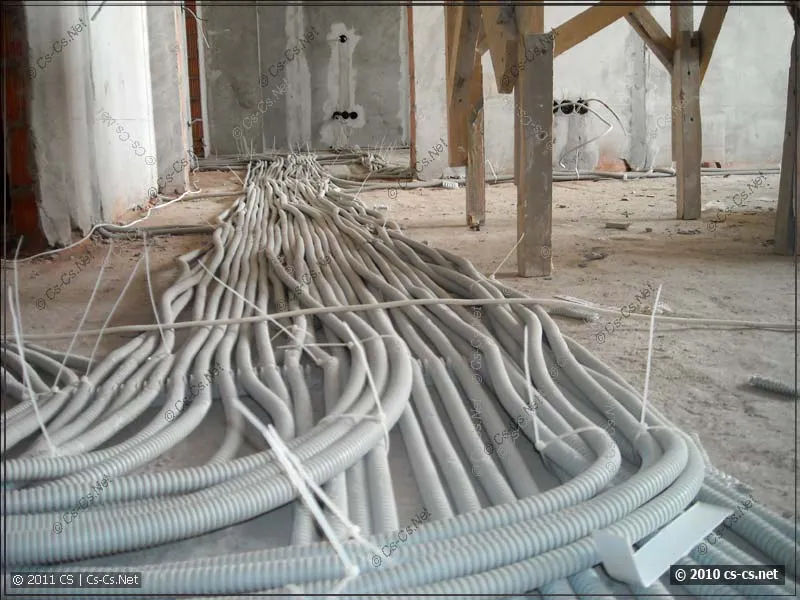

Кабельный Ктулху аккуратно разложен по направлению к будущему щитку
Вот, разложили и оставили запас на подключение щитов (силового и слаботочки):
Запас кабелей на монтаж и подключение щитка
Раскладывать кабели можно двумя вариантами: если тощина стяжки позволяет, то можно их прямо около щита переложить так, чтобы они поднимались к щиту в нужном порядке — таком, чтобы его было удобно подключать. Если же стяжка не должна быть высокой, то надо раскладывать кабели так, чтобы они в полу легли плотно и максимально плоско.
Крепим мы их разными способами: когда-то крепили на клипсы, потом на стяжки, а потом стали использовать монтажную ленту, которую прибиваем по краям дюбель гвоздями.
А вот на этом объекте, наоборот — от нас немного поплыла толщина стяжки: было очень много силовых и слаботочных линий. Ктулху вышел очень огромным и страшным. Но — справились!
Большая пачка силовых кабелей в стяжке (в два слоя)
Кабели шли в два слоя, потому что их было очень-очень много (1,7 километра).
Американские горки из кабелей слаботочки
На черновой стадии ремонта кабели подводятся к щиткам, выпускаются через них наружу и оставляются комком до финиша ремонта. Замазываются все штробы, и квартира сдаётся под отделку другим мастерам.
Замазанная штроба к слаботочному щитку (ящику)
На той же квартире пучок кабелей к силовому щитку был таким большим, что мы для страховки (пока штукатурка не застынет) прихватили их ещё и кусками гипсокартонного профиля.
Заготовка для силового квартирного щитка
Иногда рекомендую заказчику купить дешёвых патронов с лампочками и розеток: всё это ставится соплями на имеющиеся и проложенные кабели, подключается по временной линии в щитке и можно пользоваться без раскидывания везде удлинителей.
Культура производства
Ну и совсем бонусом — пару слов о культуре производства. Итак всем известно, что я маньяк и за наступание на кабель, особенно на витую пару, готов растерзать на кусочки и убить. Приехали проведать один из объектов, и обнаружили такое вот (см. фото ниже). Всё истоптано, а прямо на кабелях валяются мешки со смесью и инструмент. Пиздец какой-то! И по гофре ходят в кирзовых сапогах. Выматерился и разгонал всех. В следующий раз буду использовать ПНД-трубы 😉 и бить нещадно.
Культура производства хромает: потоптано всё что можно
Некоторые гофры протоптали аж так, что кабель вскрылся. И это при том, что мы сдавали чистый объект!
Повреджённая гофра; кабель ещё жив
А вот для повышения нашей культуры производства и уменьшения количества мата, мы стали использовать в районе выключателей углублённые подрозетники. Вы видели на представленных фото хоть одну распаечную коробку? Нет? То-то же! Их там и не было! Всё освещение разводится без них, а коммутируется в подрозетниках выключателей.
Глубокий подрозетник
Получается, на словах, примерно так: приходит кабель питания 220 света от щитка до первого выключателя. Туда же приходит кабель от светильника и уходит кабель питания до следующего выключателя этой группы. Если нужно, бра и прочие мелкие светильники комнаты питаются отсюда же. Вот все эти кабели коммутируются прямо в подрозетнике, а углублённый подрозетник сильно упрощает жизнь.
Статья получилась, конечно, не научная, и относится только к моему опыту, но будет полезным, если в ней кто-то найдёт неточности или порекомендует что-то новое. Полезно было бы видеть от строителей комментарии на тему правильности прокладки штроб по несущим стенам.
Жжом дальше!
Как крепить кабель в штробе?
Для крепления кабеля в штробе необходимо использовать специальные кабельные скобы, которые позволяют надежно закрепить кабель в штробе. Кроме того, при выполнении работ по прокладке кабеля в штробе необходимо соблюдать некоторые правила:
-
Перед укладкой кабеля в штробу необходимо очистить ее от пыли и грязи.
-
Кабель следует прокладывать в штробе так, чтобы оставалось достаточно места для расширения кабеля при изменении температуры.
-
Кабель следует закреплять в штробе с помощью кабельных скоб, располагая их на расстоянии около 50 см друг от друга.
-
При закреплении кабеля в штробе необходимо следить за тем, чтобы кабель не был слишком натянут и не перегибался.
-
После укладки кабеля в штробу необходимо закрыть ее гипсокартоном или другим материалом, чтобы защитить кабель от повреждений.
-
При необходимости проведения дополнительных работ по укладке кабеля в штробе, необходимо использовать только кабельные скобы и другие специальные крепежные элементы, которые обеспечивают надежное крепление кабеля в штробе.
