Как смонтировать циркуляционный насос для отопления своими руками

Хотите установить циркуляционный насос для отопления своими руками? Не знаете, как это сделать? Мы подготовили для вас пошаговую инструкцию по монтажу циркуляционного насоса, которая поможет вам выполнить эту задачу без особых усилий и специальных знаний в области сантехники. Узнайте, как правильно установить насос и обеспечить бесперебойную работу системы отопления в вашем доме.

Содержание

В чем необходимость насоса

Выбираем устройство правильно (расчеты)

Предварительные этапы, сопутствующие получению качественного результата

Коротко о главном

Автономная отопительная система характеризуется одной общей проблемой – неравномерный прогрев тепловых нагревателей. В случае если контур имеет большую протяженность, то недостаток только усиливается. Решить проблему неравномерного распределения тепла можно установив циркуляционный насос для отопления своими руками, превратив естественную циркуляцию в принудительную.

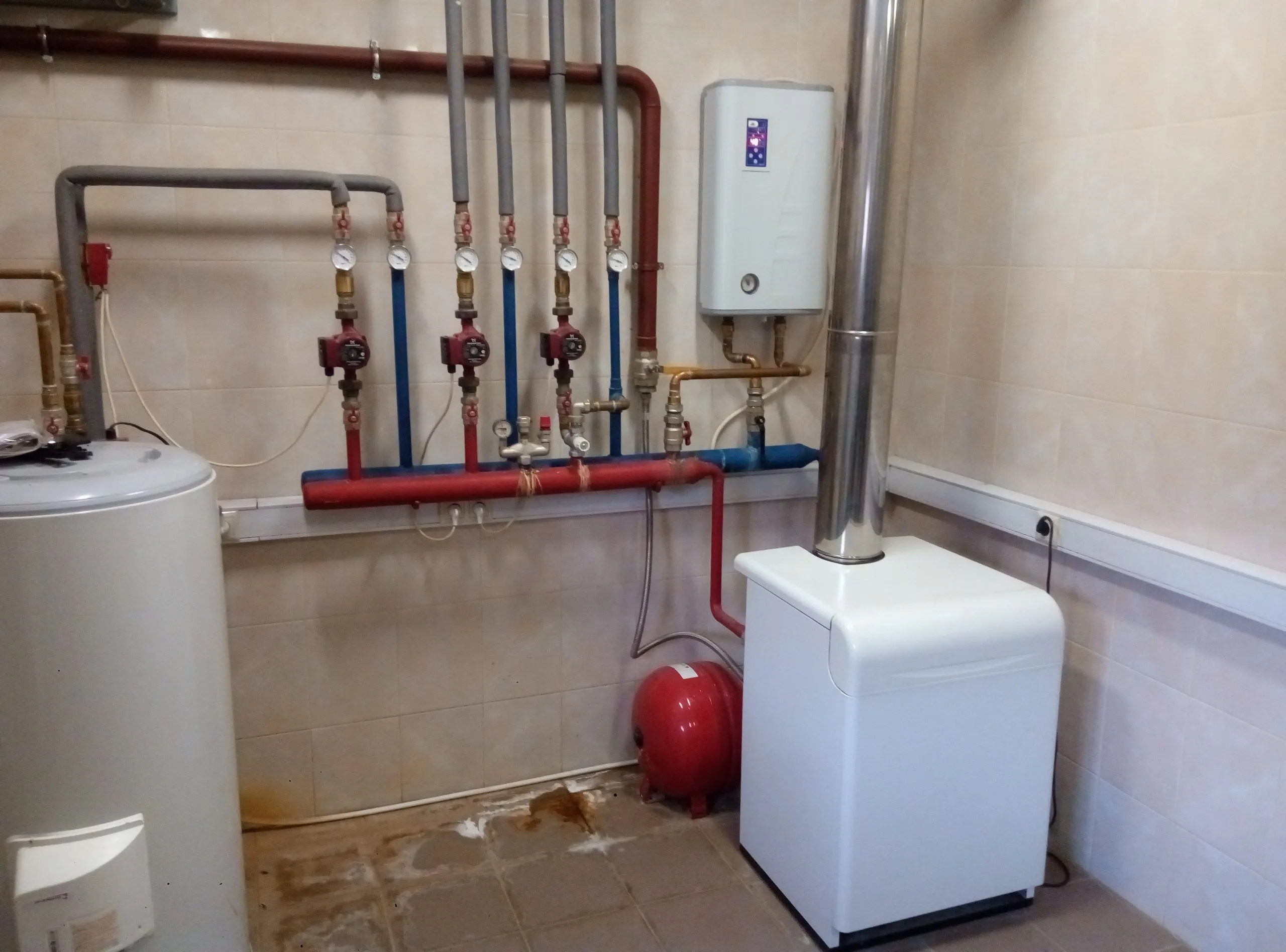

Многоуровневая отопительная система

В чем необходимость насоса

Неравномерный прогрев помещений в доме, после монтирования новой системы отопления, может возникать по нескольким причинам, но решить эту проблему можно только двумя способами:

1. Произвести полную замену трубопровода на больший диаметр.
2. Установить циркуляционный насос.

Несомненно, проведя некоторый анализ и взвесив все «ЗА» и «ПРОТИВ», несложно прийти к выводу, что приобретение насоса, будет более рациональным решением. Во-первых, удастся сэкономить денежные средства на покупке расходных материалов, во-вторых, затраты времени на переделку всего трубопровода значительно выше, и в-третьих, данное решение более практичное.
После установки циркуляционного насоса в систему отопления, одним разом решается несколько задач:

1. Запуск устройства покажет, что тепло по контуру, распространяется равномернее.
2. Благодаря установке насоса, уменьшиться проблема с появлением воздушных пробок. Достаточно будет выгнать воздух из труб после первого запуска системы.
3. За счет быстрого распространения теплоносителя по контуру, потери тепла станут минимальными, а обогрев помещений более полноценным.

Нужен ли циркуляционный насос

Внимание! Для установки циркуляционного насоса, достаточно собрать байпас, вмещающий в себя несколько элементов, и произвести врезку готовой конструкции внутрь отопительной системы.

Выбираем устройство правильно (расчеты)

Прежде чем отправляться за покупкой нового циркуляционного насоса, необходимо в домашних условиях провести расчет предполагаемой мощности устройства. В случае, если система отопления большая и имеет множество разветвлений, а также нет опыта проведения расчетов, лучше обратиться за помощью к специализированным работникам, которые смогут в короткие сроки получить и предоставить готовые результаты. Если есть уверенность в своих силах, то расчеты можно произвести по такой формуле Q = 0,86 R/TF-TR.
Разберемся в символическом обозначении параметров, указанных в предложенной формуле:

• Q – Объем перекачиваемого теплоносителя за отведенную единицу времени. Измеряется в м3/ч.
• R – Тепловая мощность помещения. Замеры производятся в кВт.
• TF – Температурный показатель теплового носителя при подаче в систему отопления.
• TR – Температура теплового носителя на выходе из системы.

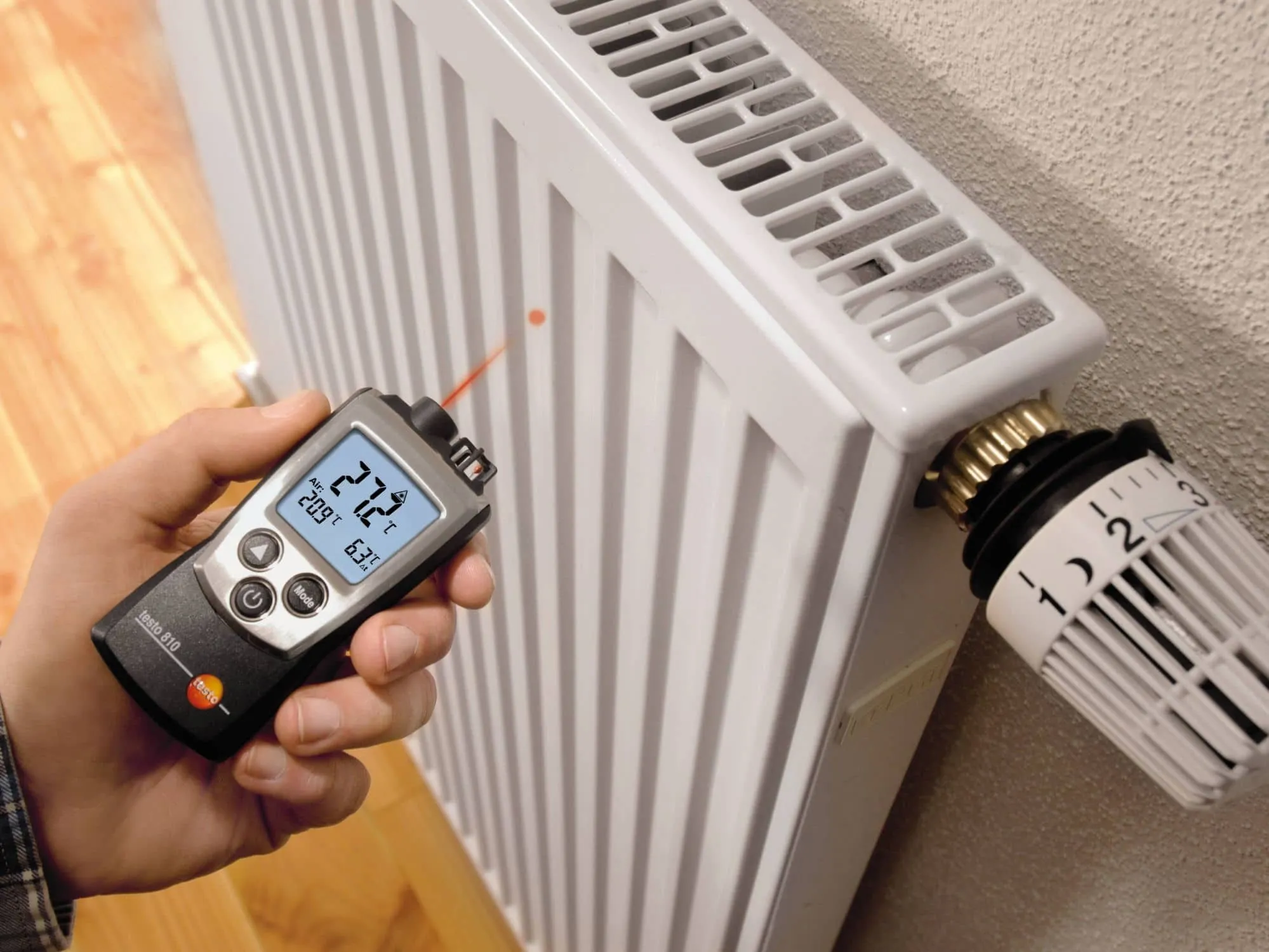

Замеры температуры теплоносителя в радиаторе

Примечание: Оба параметра TF и TR измеряются в градусах Цельсия (Со).
Выполнив расчет по предложенной формуле, можно выполнить качественный выбор устройства по его производительности и пропускной способности.
Необходимо понимать, что работа циркуляционного насоса зависит от наличия электрических сетей. Приобретая устройство, нужно ориентироваться на 100-250 Вт. Такие параметры, позволят не задумываясь подключить его к любым силовым розеткам. Для защиты, рекомендуется установить в электросеть устройство защитного отключения (УЗО) на 30 мА.

Предварительные этапы, сопутствующие получению качественного результата

Для начала, прежде чем переходить к монтажным работам, проводится подготовка материалов, инструмента и определяется точное место размещения циркуляционного насоса. Это является предварительным этапом перед началом установки устройства в сеть отопительной системы.

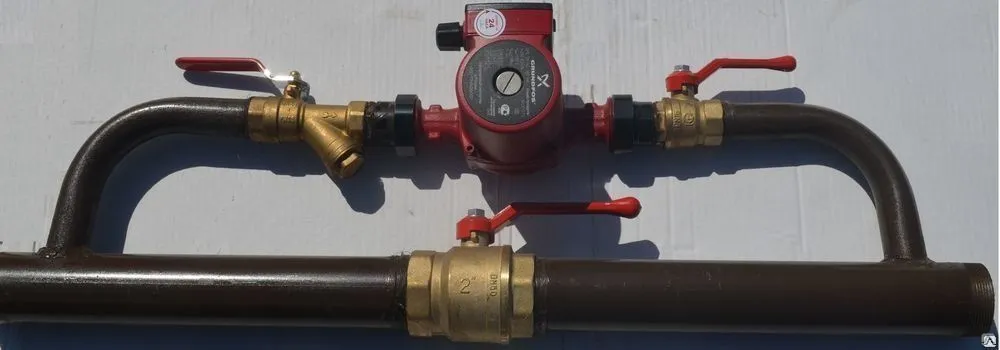

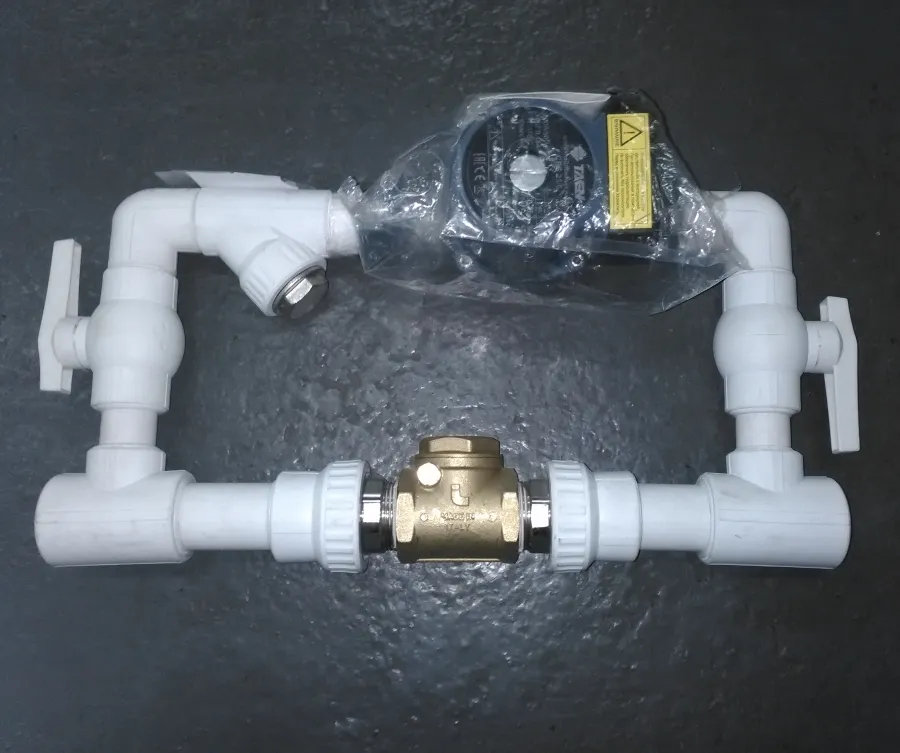

Байпас в сборе с сопутствующими элементами конструкции

Подготавливаем расходные материалы

Важной частью подготовительных работ является подбор материалов для сборки конструкции байпас. Правильно подобранные детали смогут обеспечить надежность конструкции и сделают работу системы отопления качественной с продолжительным сроком эксплуатации:

• Циркуляционный насос. Является основным элементом конструкции, выбор конфигурации и технических параметров которого, зависит от множества факторов.
• Фитинг для посадки устройства в систему отопления.
• Обратный клапан. Необходим для предотвращения возможности обратного движения теплоносителя в контуре.
• Вентиль для включения и отключения подачи теплового носителя к байпасу. Устанавливается в нижней части конструкции и относится к запорным элементам. Флажок повернутый вдоль трубопровода, будет означать, что подача носителя открыта. При перпендикулярном положении по отношению к трубам, открывается подача на конструкцию байпас.

Запорный вентиль в нижней части конструкции

• Шаровые краны. Устанавливаются по бокам конструкции и так же относятся к запорным элементам. Вентиль и шаровые краны выполняют параллельную работу. При закрытии нижнего вентиля, регулирующего направление движения, необходимо перекрыть два шаровых крана. Также эти два элемента конструкции помогут облегчить задачу съема циркуляционного насоса в случае поломки или выхода из строя.
• Фильтр грубой очистки. Несмотря на то, что вода, прежде чем достигнуть домашнего водопровода, проходит несколько степеней очистки, все-таки может содержать незначительные частички. Особенно это заметно в загородных населенных пунктах. Фильтр необходим для обеспечения защиты устройства от преждевременных поломок в результате засорения и истирания внутренних деталей механизма.
• Муфта с контргайкой. Эти два элемента обеспечивают надежное резьбовое соединение с общей системой трубопровода. Отдельное использование деталей не приведет к должному результату и соединение будет низкого качества.
• Пакля и сантехническая паста. Необходимы для повышения качества соединения и обеспечения его герметичности.

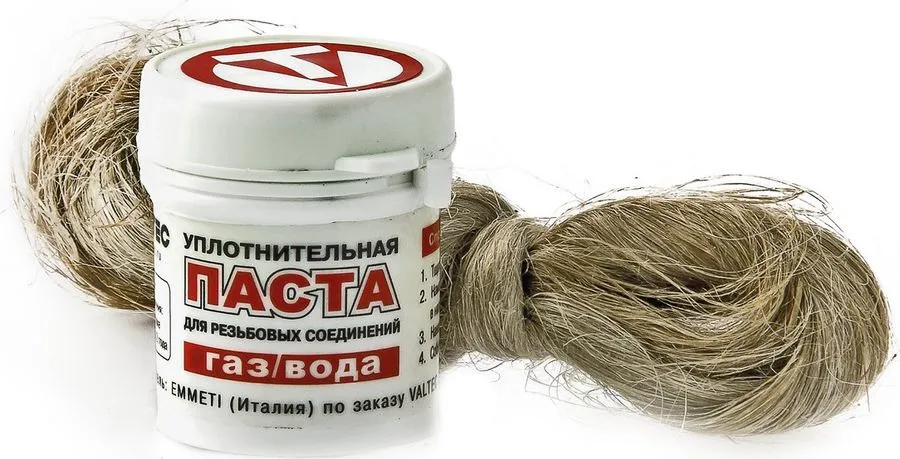

Пакля и сантехническая паста для резьбовых соединений

Набор необходимого инструмента

Сборка и установка готовой конструкции байпас невозможна без сопутствующего инструмента:

• Разводной ключ. Используется для работы с деталями, имеющими грани – например, контргайка.
• Газовый ключ. Если элементы имеют скругленную поверхность, например, такую как у труб, муфт и отдельных обрезков трубопровода, то здесь самое место для работы газовым ключом.
• Сварочный аппарат. В местах, где резьбовое соединение непредусмотренно, металлические детали скрепляются при помощи сварки.

Размещаем устройство в правильном месте

Установить циркуляционный насос своими руками можно не только в обратную сеть подачи теплоносителя, но и в ветку подачи.
Мастера, поддерживающие мнение, что устройства должны устанавливаться исключительно в обратку, объясняют свое решение несколькими причинами:

• Работа в щадящем режиме. По утверждениям специалистов, работа насоса, установленного в обратке, уменьшает степень износа внутренних деталей механизма, а значит способствует увеличению эксплуатационного периода использования насоса.

Правила размещения насоса на обратный контур

• Подача теплоносителя в нагревательное устройство. Установка в обратку предотвращает возможность вытягивания теплоносителя из котельного оборудования, что неминуемо бы привело к перегреву нагревательных элементов и постепенному выходу из строя.
• Предотвращение перегрева устройства. Сильно нагретая жидкость подается дальше по трубопроводу и поступает в насос, чем повреждает внутренний механизм прибора. В особенности это касается твердотопливного оборудования.

В противоречие к этому, специалисты, склоняющиеся к мнению, что установка может проводится не только в обратку, но и подачу, имеют свою точку зрения по этому поводу.
Внимание! После внимательного изучения инструкции, прилагаемой в комплектации к насосу, можно заметить, что максимальные температурные показатели, допустимые для работы устройства, равны +110оС. Учитывая, что данные параметры предусматривают кратковременное использование, то предел отопительного оборудования +90оС вполне уместен для полноценной работы насосного оборудования. К тому же, в таком режиме устройство работает лишь кратковременный период – при сильных морозах.

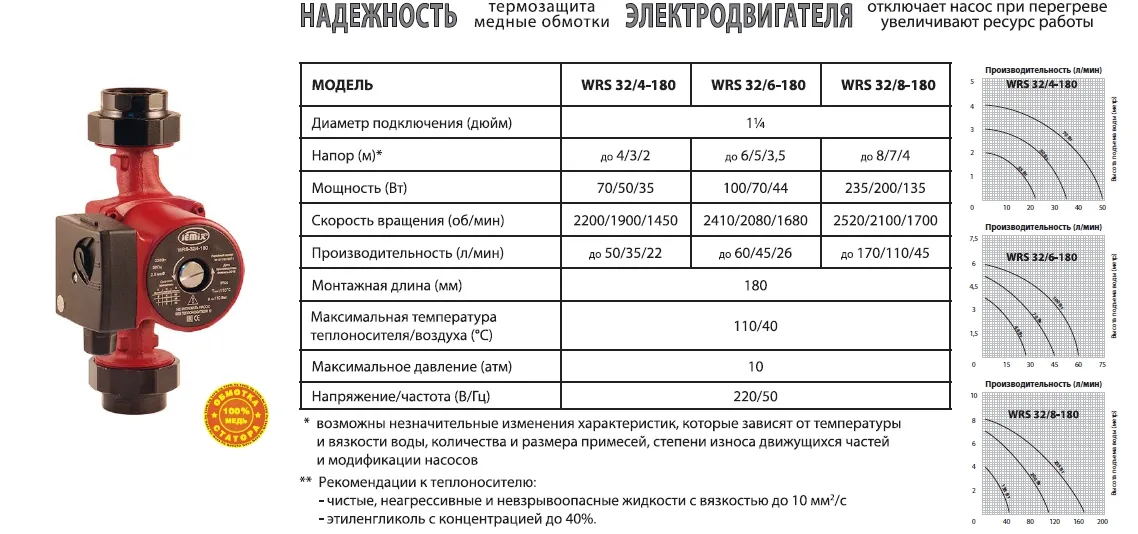

Технические характеристики устройства с указанием максимально допустимой температуры

Также из инструкции, можно узнать, что основная задача циркуляционного насоса – это обеспечение принудительного движение теплового носителя в контуре отопительной системы замкнутого типа. То, откуда будет осуществляться движение, не имеет значения. Главное – это удобство обслуживания.
Если рассматривать вопрос производительности двух способов размещения, можно прибегнуть к расчетам, в результате выполнения которых, выясняется следующее:

• Нагретый теплоноситель до температуры +50оС имеет плотность 987 кг/м3, а при изменении температуры до 70оС показатели уменьшаются до 978 кг/м3.
• Котел вырабатывает гидростатическое давление – 4-6 метров, и перекачивает 1 тонну теплоносителя.

Подытоживая вышесказанное выявляется небольшая разница в 9 кг на куб. метр, которая никаким образом не влияет на качество обогрева помещения.

В каких случаях установка насоса на подачу не рекомендована

Исключением может быть лишь твердотопливный котел с прямым типом сгорания. Устройство оборудования не предусматривает установку автоматического термореле, контролирующего перегрев теплоносителя.
Установка насоса в систему с твердотопливным насосом

При установке насоса на подающую ветку в твердотопливном котле, могут привести к следующим последствиям:

• Пары, образующиеся в результате кипения жидкости, поступают в камеру циркуляционного насоса и начинают давить на крыльчатку. В результате чего замедляется скорость вращения лопастного механизма и КПД существенно падает.
• Снижается поступление охлажденного теплоносителя в расширительный бак, расположенный неподалеку от всасывающего патрубка. Происходит перегрев и пар формируется еще в больших количествах.
• При образовании большого количества паров, увеличивается давление на крыльчатку, что может вызвать ее полное торможение и движение теплоносителя прекращается.
• На расширительном баке срабатывает клапан, который сбрасывает излишки пара внутрь помещения, приводя его тем самым к аварийной ситуации.

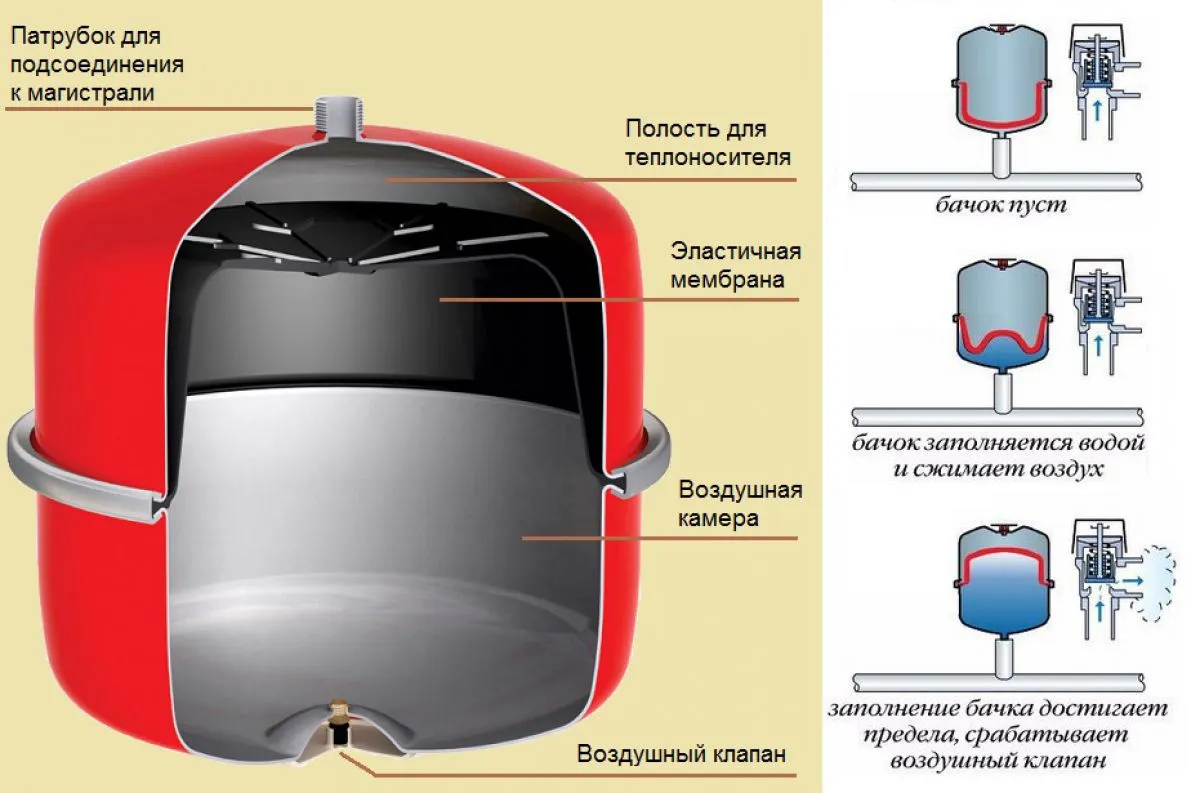

Устройство и принцип работы расширительного бака

• В таком случае, необходимо немедленно вынуть дрова или затушить их. В противном случае клапан не справиться с поставленной на него нагрузкой и произойдет взрыв.

Внимание! В системе, где насос установлен на подающую часть от твердотопливного котла, срабатывание предохранительного клапана происходит не более чем через 5 минут от начала перегрева. При установке насоса на обратку, этот временной промежуток увеличивается до 30 минут. Чего вполне достаточно для устранения причины перегрева.
Данное утверждение относится исключительно к оборудованию, где нет автоматического отключения.

Инструкция по правильному подключению прибора

Сборка байпаса может производится с установкой вентиля или шарового клапана в нижней части конструкции.
Рассмотрим пошаговый инструктаж установки циркуляционного насоса:

• Если отопительная система не новая и была в эксплуатации, необходимо предварительно слить воду с трубопровода.
• При выявлении загрязнений во внутренней полости труб, рекомендуется провести чистку.
• Приступаем к сборке байпаса. Для конструкции выбираются трубы меньшего диаметра по отношению к основному контуру.

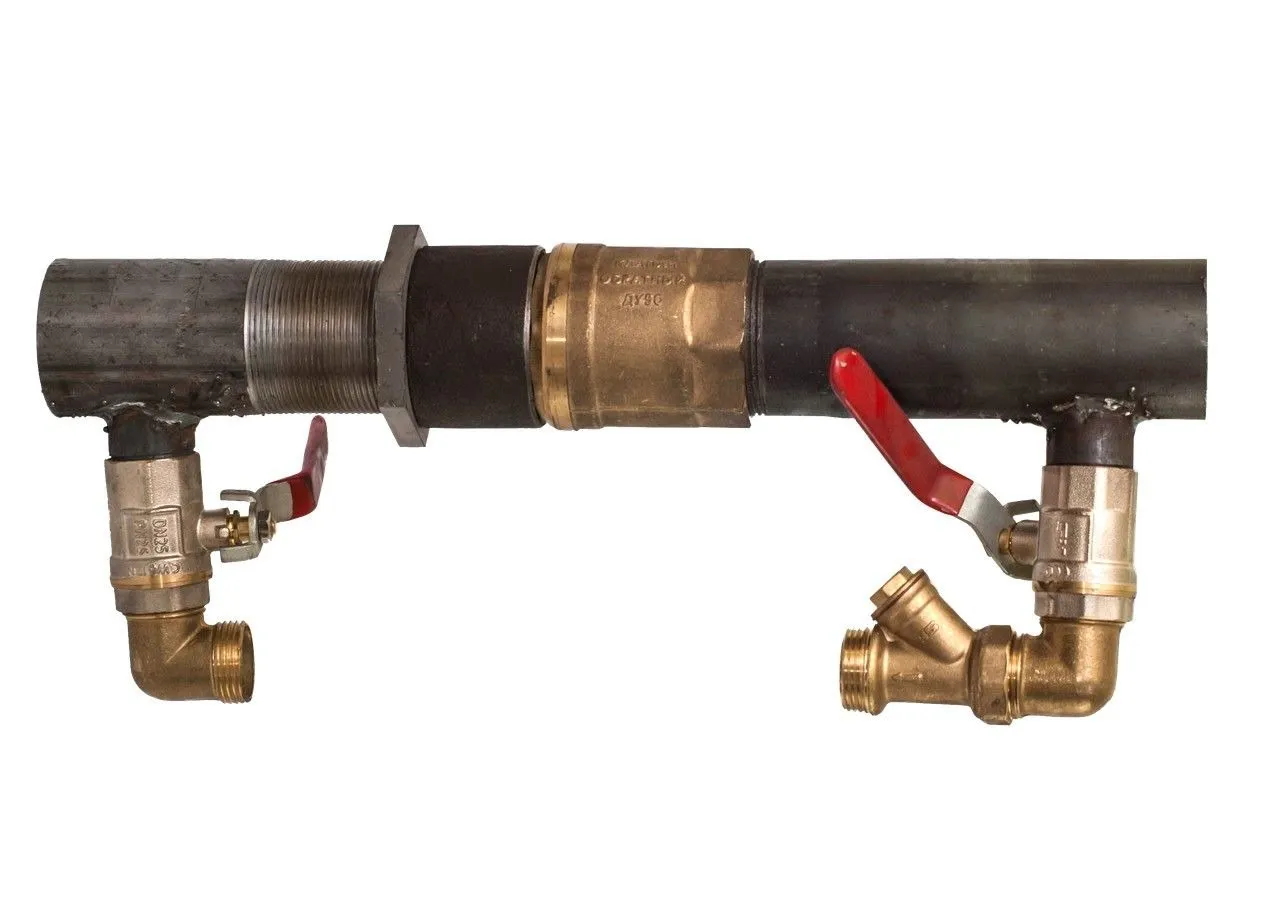

Байпас без насоса в собранном виде

• Для начала соберите отдельный элемент конструкции в следующей последовательности. Со стороны выхода теплоносителя из насоса устанавливаем шаровый кран. С другой монтируется фильтр грубой очистки и следом фиксируется второй кран.

Внимание! При монтаже циркуляционного насоса, нужно учитывать направление движение теплоносителя и вращение ротора.

• Ротор устройства должен располагаться по отношению к трубопроводу в горизонтальном положении.
• Установленные по бокам насоса шаровые краны, играют важную роль в случае поломки устройства.
• После сборки и врезки байпаса в систему отопления, вниз, на основную трубу, монтируется запорный вентиль или шаровый клапан.
• Схема расположения элементов конструкции, должна быть соблюдена.
• Как только монтажные работы закончены, можно переходит к заполнению контура теплоносителем.
• Проводится тестирующий запуск циркуляционного насоса с целью обнаружения недостатков в установке и стравливания воздуха.
• Чтобы стравить воздух, открывается центральный винт на устройстве.

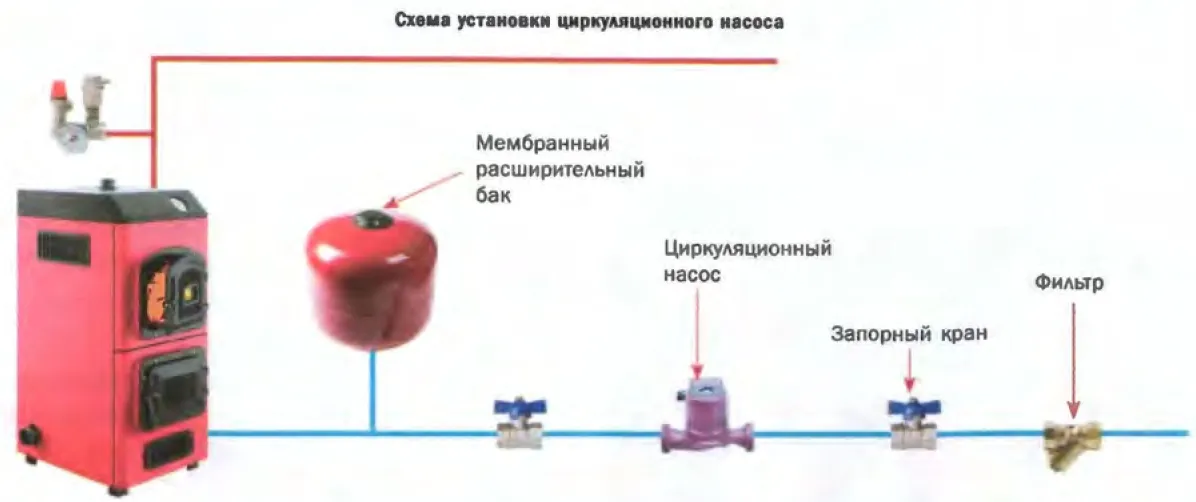

Установка насоса в систему отопления

Для обслуживания системы, длина которой не превышает 80 метров, достаточно одного насоса. В противном случае, потребуется установка дополнительного оборудования.

Коротко о главном

Ознакомившись с теорией, пора переходить к практическим действиям. Только так можно освоить монтаж циркуляционного насоса в систему отопления, подробный инструктаж станет хорошим помощником в этих начинаниях. В случае, если какие-то моменты в работе не будут получаться, всегда можно обратиться за помощью к знающему другу. На крайний случай вызвать специалиста на дом.

Так ли правы специалисты, утверждающие о том, что место размещения насоса не имеет значения?
