Как сделать простую телевизионную антенну своими руками

Если у вас нет возможности подключить платный телевизионный пакет, то вы можете сделать простую телевизионную антенну своими руками. Не требуется никаких специальных инструментов или знаний — все, что вам нужно, это немного свободного времени и материалов, которые вы найдете в любом магазине строительных материалов. Следуйте нашему мастер-классу, и вы сможете сделать простую телевизионную антенну быстро и легко.

Это очень простая и эффективная антенна для приема цифрового и аналогового телевидения. Подходит для использования как дома, так и на улице. Антенна представляет собой «би-квадрат» (двойной квадрат) — это самая простая и популярная конструкция для повторения.
Для постройки антенны понадобиться самая малость:

• — Коаксиальный кабель.
• — Разъем телевизионный.
• — Медная проволока около метра в длину, диаметром 2 — 4 мм. Подойдет так же любая, даже стальная.
• — Флюс с припоем.
• — Пластиковая круглая распределительная коробка для корпуса. Или любая другая.

Изготовление антенны для приема цифрового телевидения (DVB-T)

Я буду делать антенну для приема каналов цифрового телевидения. Чтобы приступить к изготовлению, для начала необходимо рассчитать размеры будущей антенны. А чтобы рассчитать размеры необходимо знать середину диапазона приема цифровых каналов. Средняя частота примерно равна – 690 МГц. Если вы хотите сделать антенну под аналоговые каналы, то возьмите, скажем – 470 МГц для ДМВ и т.п. (диапазоны каналов телевидения можно глянуть ТУТ)
Далее заходим сюда – РАСЧЕТ АНТЕННЫ
Вводим частоту и нажимаем «CALCULATE» и смотрим чему равно L1. L1 – это плечо квадрата для антенны. В моем случае для частоты 690 МГц оно рано примерно 105 мм. Нужное число найдено, больше ничего не понадобиться.
Теперь приступаем непосредственно к постройке антенны «би-квадрат». Отмеряем примерно 90 см толстого медного провода и откусываем либо кусачками, либо пассатижами.

Далее выпрямляем руками провод, делая его ровным без волн, которые образовались после смотки с катушки.

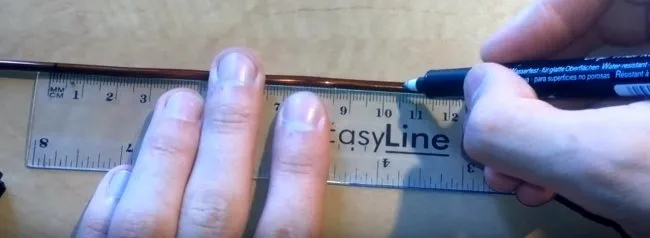

Отмеряем подряд четыре отрезка по 10,5 см на этом проводе.

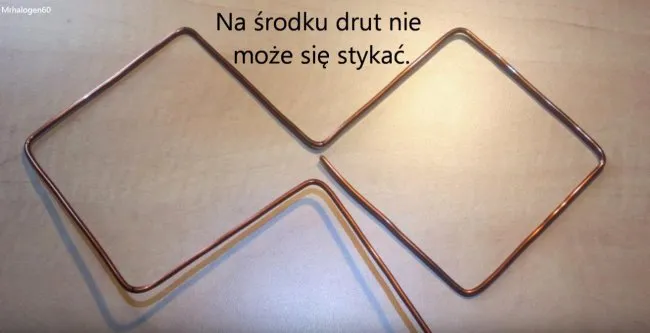

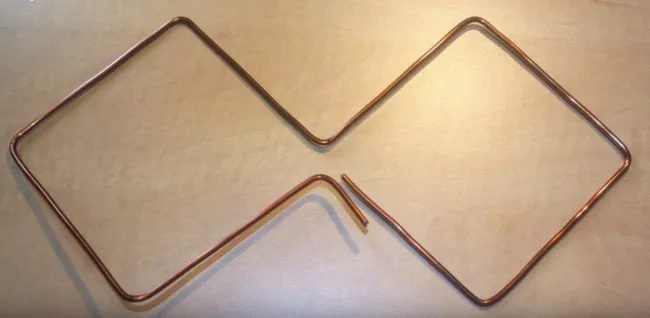

Затем сгибаем двойной квадрат. Провод толстый и гнется с трудом и это хорошо – не погнется от случайных воздействий.

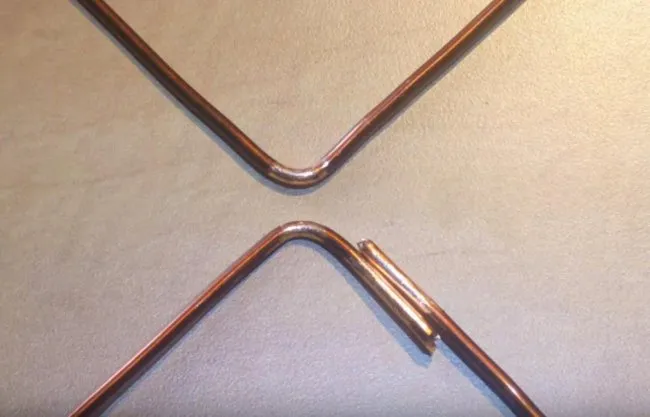

Лишний провод откусываем, оставляя припуск примерно сантиметр для того чтобы спаять замкнутый контур.

Зачищаем места подключения и будущей пайки.

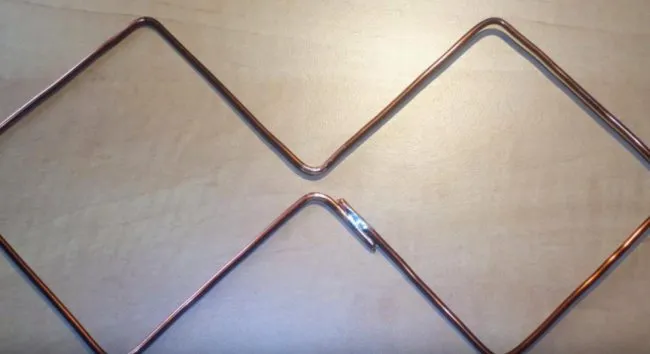

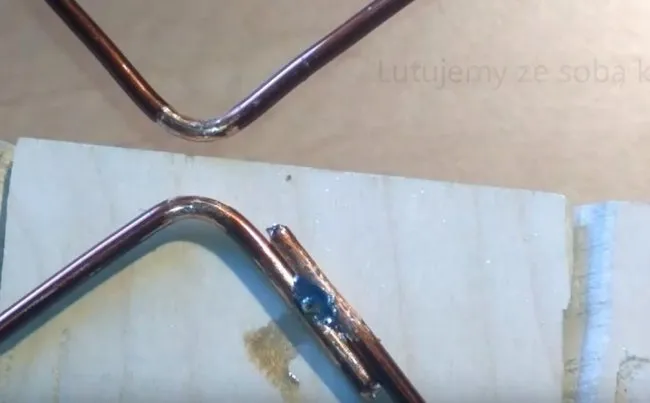

Спаиваем контур припоем с флюсом. Тут лучше использовать паяльник помощнее, так как толстый медный провод тяжело прогреть.

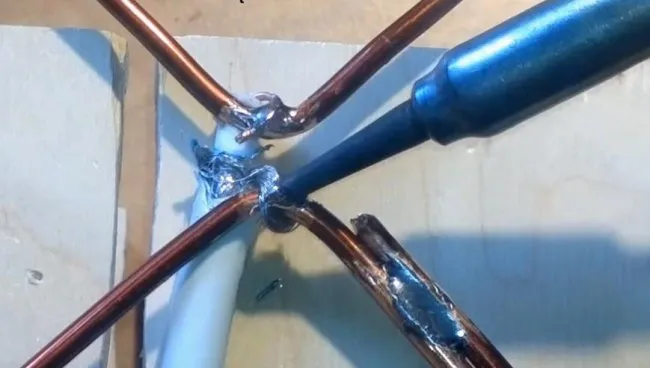

Зачищаем телевизионный кабель и припаиваем к антенне как на фото.

В принципе антенне готова к работе. Я на этом не остановлюсь и сделаю корпус для центральной части.

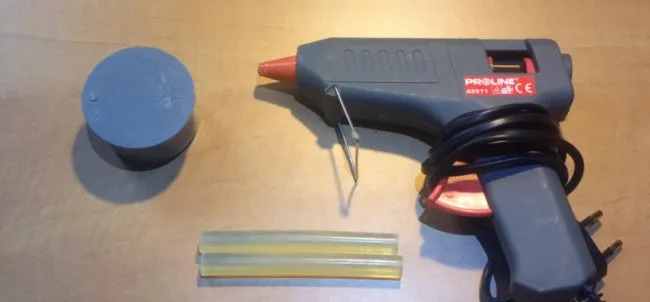

Вот что мне понадобится.

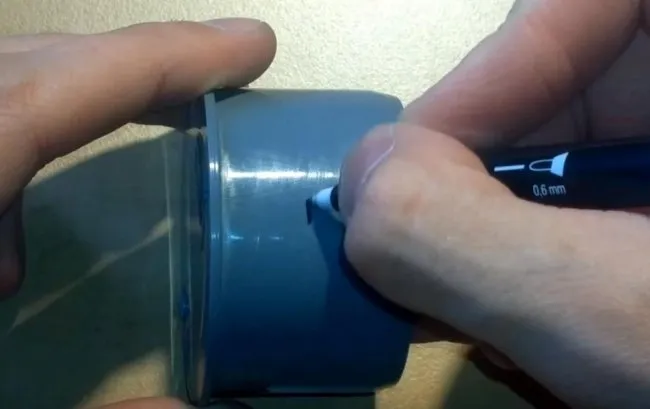

Так как круглая коробка слишком глубокая, то я отпилю ножовкой ровно половину.

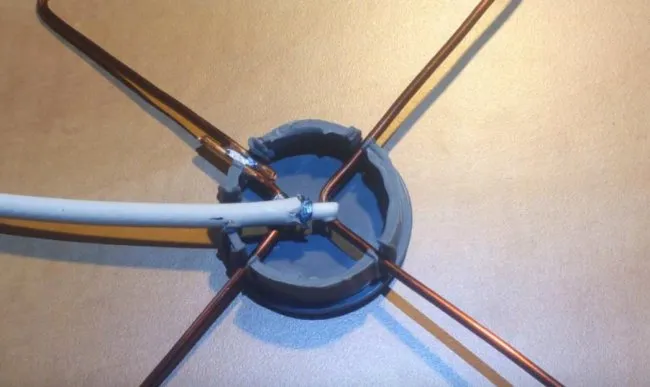

Затем проплавлю паяльником пазы под антенну. Это можно сделать той же ножовкой.

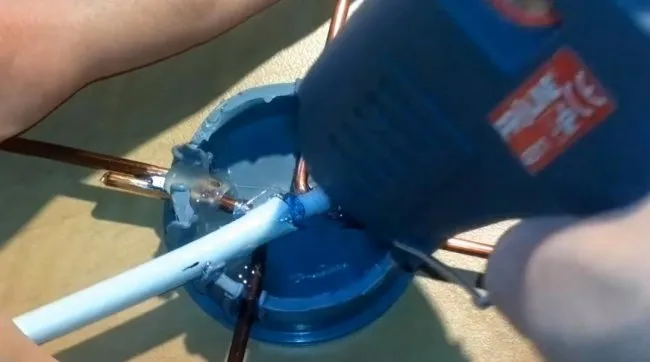

Заливаю клеем соединения проводов с корпусом и места пайки.

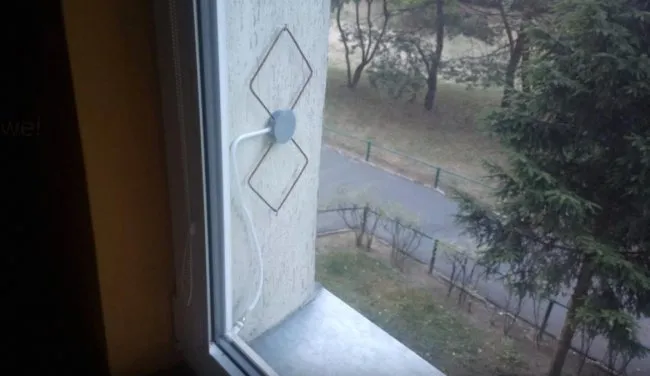

Все готово. Повешу антенну за окно на гвоздь.

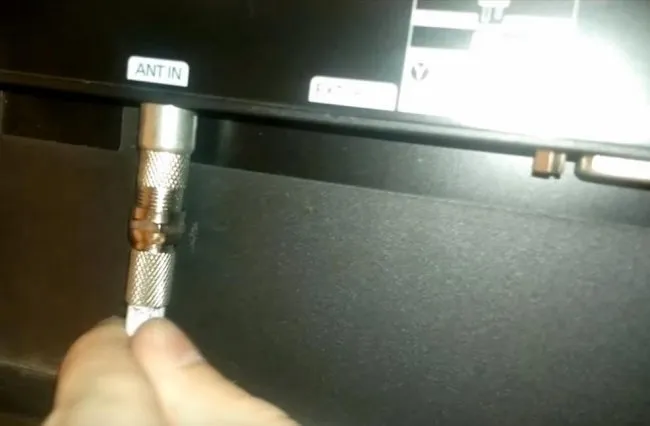

Одену на второй конец кабеля штекер для подключения и воткну в разъем телевизора. В антенное гнездо конечно.

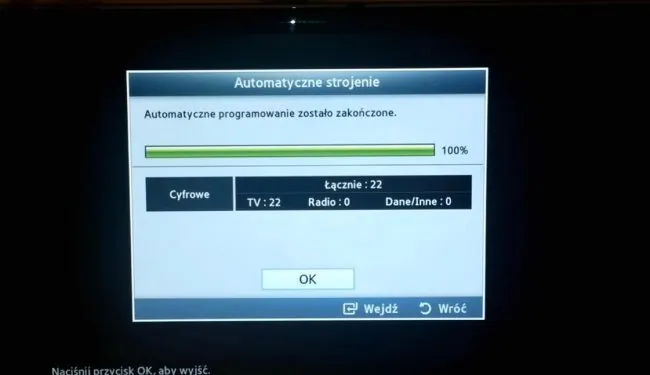

Запущу автоматический поиск каналов.

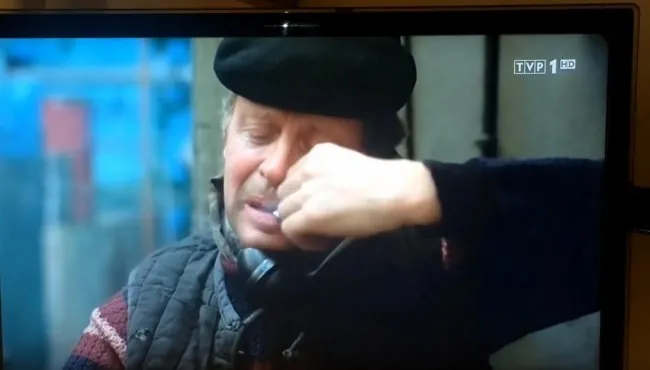

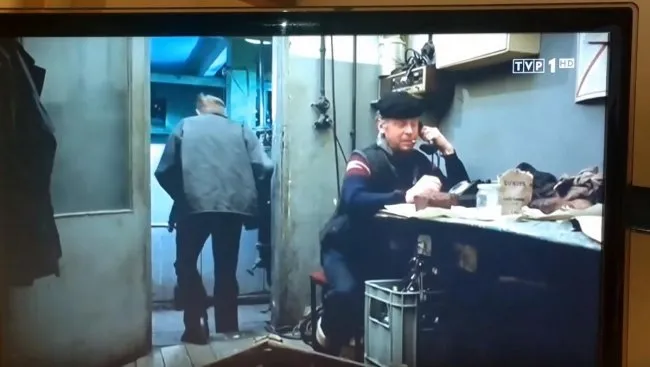

Результат не заставил себя долго ждать. Прием отличный.

Простая дешевая антенна, которую не жалко даже если её украдут. Я делал такую, когда жил в общежитии и работала он тогда просто на «ура».
Ещё огромным плюсом считаю то, что антенну можно рассчитать практически на любой диапазон, что невероятно удобно.

Сморите видео как сделать антенну для телевизора
