Одним из самых дорогостоящих этапов строительства дома является сооружение внутридомовых и межэтажных лестниц. Стоимость закладки каркаса, установки ступеней и декоративных элементов зависит от размеров и используемых материалов, но итоговая цена на установку лестницы зачастую очень высока. Именно поэтому многие предпочитают конструировать их самостоятельно.

199

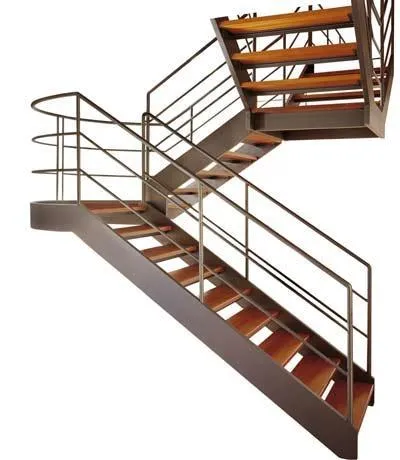

Комбинированная конструкция: косоуры из металла и деревянные ступеньки

Простота металлических лестниц

Наиболее простым в установке и надежным в эксплуатации является металлический каркас, для которого используют уголок, швеллер, профильную трубу или профиль. Самыми простыми и распространенными конструкциями являются лестницы из уголка и швеллера, которые можно отделать гипсокартоном или деревянными панелями, однако соорудить прочное металлическое основание можно и с помощью других материалов.

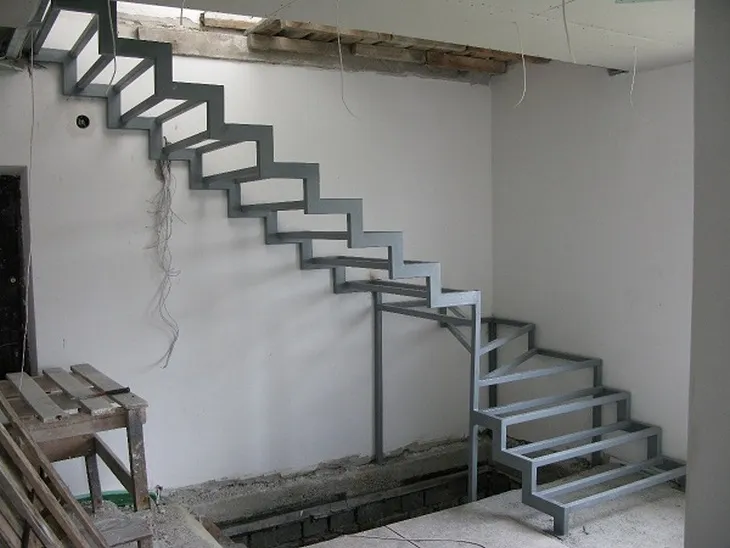

Каркас будущей лестницы с забежными ступенями

Преимущества сооружения лестниц из швеллера: закрытый каркас

Швеллер как материал для строительства наружных и внутридомовых лестниц отличается следующими преимуществами:

Каркас винтовой конструкции

обеспечивает прочность конструкции даже при больших нагрузках (самое важное при этом – позаботиться о прочности стыковых соединений);
выдерживает максимальную нагрузку на прогиб;
каркасы из швеллера не скрипят и не вибрируют;
простота в изготовлении позволяет соорудить маршевую лестницу из швеллера своими руками;
изготовление лестниц из уголка и швеллера предоставляет широкие возможности для оформления.

Чаще всего швеллер и уголок применяются для изготовления так называемого закрытого каркаса: предполагается, что все его элементы будут скрыты ступенями, облицовочными материалами и декоративными перилами. К внешнему виду материалов для лестницы из швеллера не предъявляется особых требований: самое главное – уверенность в том, что они способны выдержать высокую нагрузку.

Определяясь, какой швеллер лучше использовать, главным фактором считайте предполагаемую нагрузку и длину лестничного марша: предпочтительными будут швеллеры от № 8 до 12 и выше.

Справа на фото представлен несложный в монтаже вариант лестничной основы

Простой закрытый каркас лестницы представляет собой конструкцию из несущей основы, выполненной из попарно соединенного между собой швеллера и приваренных к нему уголков – именно они являются опорой для укладки ступеней. На толщину уголка следует обратить особое внимание: от нее зависит надежность крепления проступей и подступенков.

132

Простая лестница из уголка и трубы

Ступени укладываются на уголки следующим способом:

Прямо поверху, полностью закрывая уголок.
В раму из дополнительно приваренных к установленному уголку элементов.

Чтобы обеспечить максимальную устойчивость каркаса, лестницу крепят к полу и стене при помощи анкерных болтов, однако для большей надежности нижнюю часть конструкции рекомендуется забетонировать.

Облицовка сделанной своими руками лестницы из профиля в доме может быть любой: из гипсокартона, дерева, стекла и даже камня – все зависит от интерьера помещения. Отделка внешней лестницы обычно проще: для ступеней используют металлические рифленые листы, а перила украшают ковкой.

156

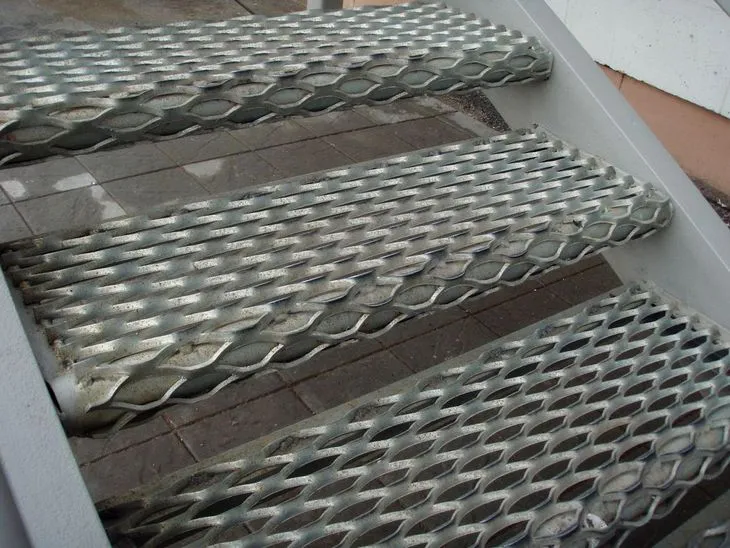

Облицовка уличных ступеней рифлеными листами

С помощью швеллера и уголка можно быстро создать каркас маршевой лестницы, однако сооружение винтовой или поворотной конструкции требует особых умений и значительных временных затрат: в этом случае понадобится точно вымерять места поворота, вырезать клинья, нагреть профиль, согнуть надлежащим образом и приварить металлическую пластину для повышения прочности изгиба. Изготовить винтовую лестницу из уголка своими руками возможно, но при этом необходимо умение обращаться со сварочным аппаратом, поэтому при нехватке навыков лучше все-таки заказать лестницу у специалиста.

Металлические конструкции из уголка и профиля, даже сделанные своими руками, имеют большой вес, поэтому для их установки потребуется дополнительная помощь. Начинать грунтовку, покраску, отделку и установку перил можно только, убедившись в надежности крепления марша.

127

Готовый марш из металлических труб

Каркас из профильной трубы: легкость и креативность

Закрытые каркасы после облицовки выглядят солидно и объемно. Для создания более легкой и изящной лестничной конструкции своими руками используют открытые каркасы с одним или двумя косоурами. Чтобы придать такой лестнице прочность и элегантный вид, используют профильную трубу с прямоугольным сечением.

Преимущества металлической трубы для изготовления лестницы своими руками заключаются в следующем:

Прочность и полное отсутствие вибрации.
Компактность пространства для установки, помогающая сэкономить площадь помещения.
Удобство покраски и отделки, позволяющие приспосабливать внешний вид лестницы под любой интерьер.
Возможность создавать различные типы конструкций: маршевые, винтовые, «гусиный шаг».

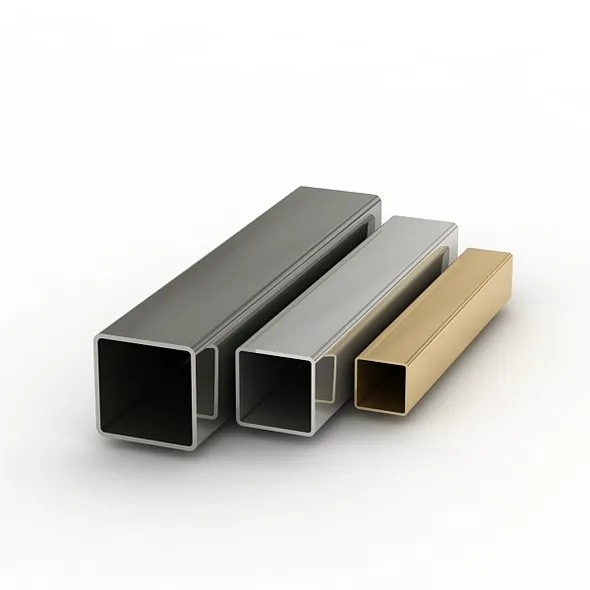

Профильные трубы

Популярные варианты внутридомовых лестниц из металлического профиля – винтовые с одним косоуром (опорой для ступеней) или винтовые с двумя косоурами. Первый вид конструкций смотрится особенно воздушно, однако собирать ее самостоятельно очень рискованно: без дополнительных опор велика вероятность прогиба ступеней.

Представленная на фото выше лестница из профильной трубы с двумя косоурами обладает очевидными достоинствами: ступени держатся особенно надежно, а элегантная конструкция и дополнительные декоративные элементы придают ей изысканный вид.

Открытые лестничные каркасы, особенно созданные своими руками, требуют обязательной антикоррозийной обработки и регулярного окрашивания!

[1]

Для сборки каркаса с двумя косоурами потребуются:

профильная труба прямоугольного сечения диаметром 100х100 мм;
металлические уголки;
сварочный аппарат;
углошлифовальная машинка («болгарка») с кругами по металлу;
перфоратор;
молоток.

Ход работы

Винтовая конструкция из профильной трубы

Перед началом работ необходимо понять, какой лестница видится по завершению, и тщательно провести замеры: определиться с высотой лестницы, шириной марша и шагом ступени.

Далее необходимо действовать в такой последовательности:

Подрезать направляющие из профильной трубы и подогнать их к заранее изготовленным опорам (при монтаже нижнюю часть опоры рекомендуется забетонировать).
Приварить к опорам рамку для ступеней с установленным шагом.
Обварить контуры ступеней (для этого можно использовать прутья арматуры).
Приварить платформы к нижнему и верхнему краю опорной рамы.
Подготовить крепления для элементов лестницы (если требуется).
Отшлифовать сварные швы и заусенцы, придавая раме из профиля аккуратный вид.
Обработать каркас, прогрунтовать и покрасить эмалью желаемого цвета.
Установить конструкцию.

Установка перил, балясин и ступеней осуществляется уже после монтажа каркаса. На основании из профильной трубы не требуется облицовка подступенков, что значительно облегчает работу.

Создание металлического каркаса для внешней или внутридомовой лестницы из уголка и профиля своими руками – не слишком сложная работа, позволяющая сэкономить средства на обустройство дома. Самое главное при этом – тщательно рассчитать конструкцию, понять, какой материал подходит для воплощения проекта лучше всего, и скрупулезно выполнить каждый этап работы. В помощь вам подобрали тематическое видео. Ждем откликов, нам очень интересно узнать, что у вас получается и какие трудности вы испытали в ходе работы.

Как сварить лестницу из металлического уголка – инструкция и видео

Планировка дома очень часто предполагает наличие лестницы, то ли в качестве подъемника на этаж, или на чердак. Имея навыки сварочных работ, не предоставит большого труда изготовить простую металлическую лестницу самостоятельно.

Лестница изготавливается из уголков и приваренной пластины из металла между ними.

О том, как сварить лестницу из металлического уголка с расчетом, будет описано ниже.

Лестница

С чего начать

I. Основные требования:

Ширина лестницы в пределах 800÷100мм.
Ступени лестницы должны быть хорошо видны в любое время суток.
Обязательная установка перил для лестниц с количеством ступенек больше 3шт.
Опорные элементы должны выдерживать нагрузку 180÷200 кг, для перил –100 кг.
Уклон лестницы зависит от места установки:

не больше 38° – жилых помещений.
не болеше 45° – для квартирных.
63÷74° – для чердачных лестниц.

Расчет угла лестницы

Между лестницей и стеной должен соблюдаться промежуток 5÷6 см.
Если лестница устанавливается на постройку из 2-х и больше этажей обязательно необходимо изготавливать, также общий пролет между лестницей и домом.
Лестница для подъема выше 1-го этажа должна быть пожаробезопасной.

II. Определится с местом установки

III. Расчет. Выполнение расчет несущей способности оптимальной поручить специалисту и воспользоваться уже готовыми чертежами. Расчету на жесткость и прочность подлежат балки однопролетные и одноконсольные. Прогиб нагружаемых элементов 1:400, нагрузка 1:300 кг/м2

Расчет ступеней

Оптимальное сочетание параметров лестницы:

2Н+А=0,64 м

где:

Н – высота ступени, оптимальная высота 160÷180мм или 180÷120мм.

А – ширина ступени 200÷320 мм.

Количество ступеней определяется исходя из угла наклона лестницы и размера ступенек. Замеряется общая высота и делится на количество ступеней.

Важно! Высота ступенек должна быть одинаковой.

Высота перил: не меньше 900мм.

Модель лестницы

Пример расчета:

Высота пролета 2850 мм, высота ступеней берем 160÷170мм. h=2850/160=178, округляем = 190мм, для более комфортного шага и соблюдения пропорции
Количество ступеней: 2850/190=15 шт.
Проверяем соотношение: 2*190+260=640 мм.
Определяем длину АВ: 260 мм*15шт=3900мм.; СВ = 2850мм.

АВ2=е2+в2=x2; АВ=39002+28502=4830 мм=4,83 м и 5мм для профиля.

Обратите внимание! Чем более пологой будет лестница, тем больше потребуется затрат на материалы.

В случае если при расчете ступень, оказывается недостаточной глубины, для установки стопы, ее можно удлинить, за счет нависания верхней ступеньки над нижней, допускается максимальное увеличение до 50мм.

Удлинение ступеньки

IV. Чертеж. Основными элементами металлической лестницы являются: уголок, швеллер и двутавр. Ступеньки могут быть из листов металла или решетки, отделанные специальным защитным или декоративным материалом. Отделка зависит от места установки конструкции, к универсальной можно отнести дерево и камень. При использовании лестницы вне помещения могут быть использованы специальные профилактические накладки.

Чертеж лестницы в двух вариантах.

Материалы и инструмент

I. Материалом для ступеней берется листовая, или решетчатая черновая сталь толщиной 2÷3мм

II. Заготовки:

Уголки 45 х 45 мм.
Швеллера габаритами 150 х 200 мм, толщиной материала 8мм или двутавровая балка. Вместо швеллера может быть использована более жесткая профильная труба, что позволит уменьшить вибрацию при ходьбе. Чем легче профиль тем он менее надежен, это необходимо учитывать при создании лестницы.

Обратите внимание! Детали из обычной нержавеющей стали и алюминия необходимо обязательно окрашивать.

III. Инструменты и средства защиты:

Сварочный аппарат, электроды.
Защитная одежда в виде маски, рукавиц и очков, необходимых при механообработке.
Грунтовка и краска.
Болты и гайки, сварочный шов.
Диски отрезные.
Диски шлифовальные.
Рулетка и разметочный карандаш.
Стеллаж.
Тиски.

Выполнение работ

I. Из имеющихся заготовок уголков изготовить уголки необходимых размеров и с помощью сварки соединить в Г форму в правом и левом варианте. В процессе работы все острые углы должны быть отшлифованы. Следить за качеством выполнения шва.

II. Под кронштейны можно доварить еще и кобылки, вырезанные из арматуры.

III. Выполнить на косоурах как правом, так и левом, разметку под установку швеллеров ступенек.

IV. Затем произвести установку балки, верхнюю часть установить анкерными болтами к стене, а нижнюю привариить к металлической площадке.

V. Согласно нанесенной разметке осуществить приварку ступеней: кобылок и опорных узлов, изготовленных из уголков.

VI. Приварку осуществлять с контролем горизонтальности по уровню и вертикальности.

Контроль уровня

VII. Выполнить соединение между собой косоуров с помощью уголков, размер которых равен ширине ступеньки.

VIII. Выполнить приварку ходовой части ступеней и подступени.

IX. Выполнить установку поручней. Приварку уголков выполнять по наружной части косоуров.

X. Покрыть лестницу грунтовкой и дать высохнуть. Осуществить покраску всех элементов конструкции.

Более подробно о том, как сварить лестницу из металлического уголка на видео:

Лестница – это ответственный и сложный узел для изготовления. Но при правильном расчете и соблюдении техники безопасности, работа и результат порадует глаз и кошелек.

Источник: http://lestnitsahouse.ru/kak-svarit-lestnitsu-iz-metallicheskogo-ugolka-instruktsiya-i-video.html

Как сварить лестницу своими руками

Частное домостроение интересно тем, что некоторые работы можно проводить самостоятельно, не привлекая специалистов со стороны. И некоторые свои фантазии можно воплотить в жизнь. К примеру, сделать лестницу из металла своими руками. Необходимо отметить, что данная конструкция – не самый простой вариант.

Но если учитывать познания человечества в этой области, и, зная общую схему сооружения, а также некоторые нюансы сборки, то можно осилить возведение лестничного сооружения без проблем.

Но перед тем как сварить лестницу из металлического профиля, необходимо разобраться с конструктивными особенностями данного сооружения.[2]

Существует несколько разновидностей лестниц из металла, которые отличаются друг от друга конструктивными особенностями.

Лестницы на больцах. Больцы – это болты или крепежи, которые устанавливаются в несущую стену и становятся опорами для ступенек. То есть, стена является несущим элементов самого лестничного сооружения. Ступеньки могут быть висячими, то есть, вторая сторона их может и не закрепляться. Или могут опираться на перила.
На косоурах. Косоур – это несущая часть в виде наклонного элемента. На нем или на них опираются (крепятся) ступени лестницы. Косоур может быть в единственном числе, он будет установлен посередине марша, или их может быть два – по краям лестницы. Кстати, второй вариант чаще называют лестницей на тетивах или на наклонных несущих балках. Правда, косоур отличается от балок (тетив) тем, что его верхняя часть представляет собой гребенку, сделанную под размеры ступенек. Балки же представляют собой металлические профили без каких-либо изменений.
Винтовые. Это самый сложный тип лестницы. И дело здесь не в конструкции элементов, а в сборке самого сооружения. Ступени привариваются по кругу на вертикально установленный столб. Именно выдерживание определенного размера по высоте и окружности создают сложности сборки своими руками. Опыт здесь необходим.

Это три вида лестниц, для сборки которых необходима сварка. Есть еще четвертый вариант, он является симбиозом двух или трех конструкций. Встречается редко. Из всех выше предложенных вариаций лестница на наклонных балках самая простая. Начинающему мастеру начинать лучше с нее.

Итак, сварная лестница на наклонных балках состоит из двух балок и ступенек. В качестве балок можно выбрать металлический уголок, трубу (обычную или профильную), швеллер или двутавр.

Оптимальный элемент для балок – это швеллер 8 или 10. Чтобы собрать ступеньки, потребуется уголок 32х32, 35х35 или 40х40 мм.

[3]

Из инструментов понадобятся:

сварочный инвертор с электродами;
болгарка;
рулетка;
уровень.

В первую очередь определяется место установки сварной лестницы (своими руками изготавливаемой). Кстати, наклонные балки могут располагаться в независимости от места нахождения несущих конструкций здания. То есть, обе тетивы будут стоять в стороне от стен, или одна из них будет прижиматься к стене. Второй вариант упрощает работу, потому что крепить эту балку можно прямо к стене, что увеличивает прочность всей лестничной конструкции.

https://www.youtube.com/watch?v=wiiITYFWn9I

Длина швеллера определяется замером расстояние от пола первого этажа до пола второго. При этом учитывается наклон лестничного марша. Замер проводится рулеткой. Далее измеренная длина переносится на швеллер и подрезается болгаркой. Срез необходимо зачистить от заусенцев той же болгаркой или напильником.

Теперь необходимо приготовить кобылки. Это конструкция из уголка в виде прямого угла. То есть, берется металлический уголок, на нем делается вырез в виде прямоугольного треугольника, по углу которого сам уголок сгибается до получения прямого угла. Место стыка среза сваривается для прочности.

Размеры кобылки должны повторять размеры ступеней. Длина горизонтальной части должна равняться ширине ступенек, а это в пределах 30 см. Длина вертикальной части должна равняться высоте подступени, а это в пределах 16-18 см. На каждую ступеньку необходимы по две кобылки.

Сборка лестницы

В первую очередь устанавливаются два швеллера. Расстояние между ними не должно быть меньше 70 см. Крепить к полу тетивы можно по-разному. К примеру, забив штырь в пол, который затем приварить к балке. Или при сооружении напольного основания (стяжка) заложить металлические закладные, к которым тетивы и привариваются.

Далее необходимо приварить к наклонным балкам кобылки. Начинать лучше сверху.

Определяется место установки первой ступеньки. Оно должно быть или вровень с полом второго этажа, или ниже в пределах 16-18 см.
На любую из тетив устанавливается и приваривается кобылка. Здесь важно, чтобы ее горизонтальная часть была точно выставлена по горизонту. Это нужно делать при помощи уровня.
Выставили, тут же приварили.
Теперь устанавливается вторая кобылка на противоположной тетиве. Для этого на две кобылки сразу укладывается уровень, определяется горизонт, и только после этого второй элемент приваривается к балке.
Остальные кобылки установить и закрепить легче. Конец горизонтальной части нижней кобылки должен упираться в нижний конец вертикальной части верхней кобылки. Установили – приварили. Будет неплохо, если устанавливаемый элемент предварительно проверить уровнем. Но если кобылка была изготовлена точно под 90°, то проверять нет необходимости.

Остается лишь установить ступени и ограждение. В качестве ступеней можно использовать разные материалы. К примеру, рифленый листовой металл или специальный лист с просечками, дерево, камень, бетон.

Для уличных лестниц лучше использовать металлическое основание ступеней, для внутренних деревянное или каменное. Если решено использовать каменные ступени или бетонные с последующей облицовкой, то необходимо будет усилить каркас ступеней.

То есть, на кобылки придется приварить прямоугольный каркас из того же уголка, который использовался при изготовлении кобылок.

Обычно деревянное основание ступенек крепится или при помощи саморезов, вкручиваемых снизу, или при помощи болтового соединения. Болт вставляется сверху, его шляпка должна быть заподлицо с поверхностью деревянной ступени.

Гайка вкручивается снизу и упирается в металлическую поверхность кобылки.

Что касается перил, то это не просто оградительная конструкция, которая отчасти выполняет декоративные функции. Это неотъемлемая часть всей сваренной лестницы, то есть, прочность перил должна соответствовать характеристикам всего сооружения. Поэтому их приваривают или к наклонным балкам, или к кобылкам. В первом случае прочность выше, потому что плоскость соприкосновения двух элементов больше и равна высоте швеллера. А это 8 или 10 см.

Что касается декоративной части ограждения, то выбор огромен. Многие, кто сваривают лестницу из металла своими руками, стараются фантазировать. Хотя экономный вариант в виде столбиков из труб (32 мм) и уложенных параллельно балкам труб мелкого диаметра (15 мм) в два или три ряда – неплохое решение. Это классическая конструкция, которая впишется в любой интерьер. Поручень также можно сделать из трубы, а можно уложить деревянные элементы.

https://www.youtube.com/watch?v=AH2gcFC35_U

По окончанию всех сварных работ нужно обязательно стыки обработать: убрать заусенцы, наплывы шлака, окалины и так далее. То есть, придать лестнице презентабельный внешний вид. Окончательный этап – это покраска. В принципе, изготовление лестницы своими руками (металлической) на этом заканчивается.

Поделись с друзьями

Источник: https://svarkalegko.com/tehonology/svarka-lestnicy.html

Металлические лестницы – примеры конструкций и технология работ по монтажу

Металл, как строительный материал для изготовления лестниц, на фоне иных вариантов выделяет оптимальная несущая способность и эксплуатационная долгосрочность.

[/stextbox]

Его технологические качества позволяют создавать малогабаритные легковесные конструкции с конфигурацией любого типа и сложности, металлические лестницы отлично вписываются практически в любые интерьерные композиции.

Устанавливаются они, как внутри, так и снаружи строения, ведут в бытовые и в центральные презентабельные помещения.

Дополнительный плюс – простейшую сварную лестницу из металла можно сделать самостоятельно, а получив опыт и навыки приступить к собственноручному изготовлению эксклюзивного сооружения.

Металлическая сварная лестница — при желании вполне осуществимая задумка, требующая элементарных навыков в сварном деле, получить их можно за несколько практических занятий

Классификация лестниц из металла ↑

По конструктивным особенностям лестницы металлические: наружные и внутренние ничем не отличаются от аналогов из бетона и древесины. Согласно типичным нормам и правилам для них вычерчиваются проекты, выбирается наиболее рациональная форма. По методу изготовления они могут быть кованными и сварными. Технику ковки, безусловно, осваивать нужно слишком долго, а вот для получения навыков сварщика достаточно нескольких практических уроков.

Конструктивные различия, типы ↑

К наиболее распространенным типам, проект которых можно воплотить собственноручно, относятся:

конструкции с металлическими косоурами – своеобразными хребтами, к которым монтируются ступени;

Металлические лестницы: конструкции с одной несущей балкой — косоуром

лестницы из металла на больцах – сооружения без каркасов, состоящие из отдельных ступеней, прикрепленных к несущей стене с помощью специальных болтов;

Металлическая лестница, отдельные элементы которой крепятся с помощью болтов к стене

сооружения на наклонных несущих балках – тетивах, между которыми располагают проступи и подступенки или только проступи;

Лестница с двумя боковыми несущими балками — тетивами

винтовые лестницы со спирально расположенными лестницами и несущей центральной колонной;

Изготовление металлической лестницы винтового типа лучше доверить специалистам или собрать ее из готовых заводских модулей

сборные металлические лестницы, состоящие из сделанных на заводе модулей, процесс сооружения их напоминает сборку несложного детского конструктора.

Опираться металлическое сооружение может лишь на перекрытия. Для повышения надежности могут быть установлены опоры под лестничными площадками, под сегментом лестницы с забежными ступенями.

Площадка металлической сварной лестницы с опорой, выполненной из металлической трубы

Площадки также можно зафиксировать консолями, а стойки скрыть в стене. Функцию несущего элемента под металлическую лестницу с успехом может выполнить бетонная или кирпичная специально построенная межкомнатная стенка.

Своими руками можно сварить не только каркас, но и соорудить под него опорную стену из кирпича

Вариации на тему комбинирования ↑

Технологичный прочный материал замечательно сочетается с любым видом отделки, с древесиной, бетоном, кирпичом, натуральным камнем, стеклом и его органическим аналогом.

Любым видом ограждений можно оснастить металлические лестницы: фото демонстрирует, как чудесно смотрятся сооружения со стандартными вертикальными балясинами и традиционными поручнями.

Вместо стандартных элементов могут быть использованы параллельные прокиды, стеклянные или перфорированные стальные экраны, ручная ковка и резное дерево.

Разные варианты оформления металлических лестниц: слева ограждение из оргстекла, слева хромированные параллельные прокиды

Обратите внимание. Детали ограждений могут крепиться к металлической лестнице двумя способами: монтироваться на ступень или фиксироваться сваркой или болтами к торцу ступени.

Крепление элементов ограждения к торцу ступеней, опирающихся на пилообразную тетиву, сделанную из листового металла

В зависимости от эксплуатационной специфики и диктата стилистики несущие металлические элементы могут быть дополнены ступенями из бетона, из просечно-вытяжных листов, керамогранита, арматурной стали, из рифленого железа и др.

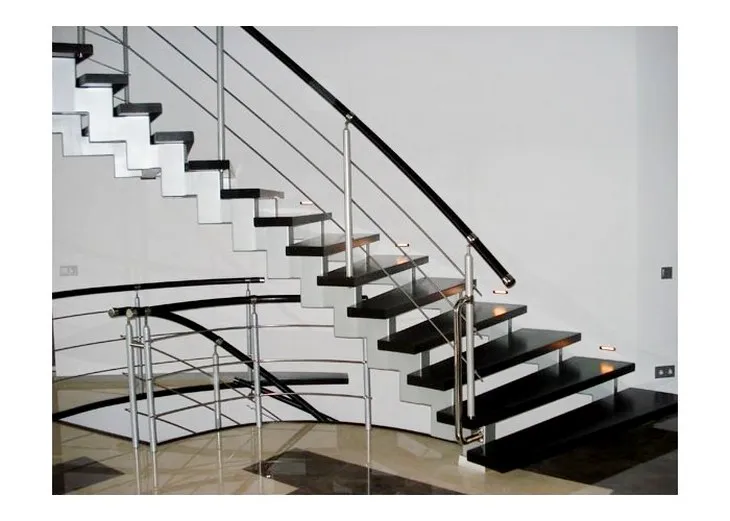

В холе загородного дома будет отлично смотреться металлическая лестница с деревянными ступенями, построенная по оригинальному проекту.

Ее более скромный аналог с успехом обеспечит сообщение между бытовыми помещениями или поможет обустроить отдельный вход в мансардный этаж.

[4]

Металлическая лестница с деревянными ступенями: вариант крепления вертикальных балясин с помощью болтов

Установленная за пределами здания лестница может быть полностью металлической, а вот созданное из одного лишь металла средство внутреннего межэтажного сообщения не будет радовать пользователей приятными тактильными ощущениями и теплом. Внутри желательно использовать отделку. Причем лестница из металла может быть оснащена не только стандартными разновидностями ступеней, вполне применимы ковролин, износоустойчивый ламинат, паркетные плашки, облицовочная керамика.

Особенности самостоятельного сооружения ↑

Для изготовления потребуется сварочный аппарат, механическая пила и наждачный круг для удаления заусенцев. Если предполагается обшивка древесиной, то еще и циркуляционная пила, струбцины для временной состыковки деталей и сверла по металлу для формирования отверстий под саморезы.

Согласно созданному заранее проекту, о выполнении которого прочесть можно в соответствующей статье, рассчитывается, сколько потребуется метров металлического профиля, труб, стальных листов и арматурной стали. Следует учесть, что достойная металлическая лестница своими руками будет сварена после ряда практических занятий, курс которых можно также пройти самостоятельно по видео и описанию.

С помощью компактного аппарата для электродуговой сварки выполняются прочные швы, превращающие сооружение в монолитную конструкцию с равнозначными в любой точке характеристиками прочности

Для изготовления несущих балок (косоура или тетивы) рекомендовано использовать швеллер, подойдет двутавр, вполне пригодна уголковая сталь, трубы с прямоугольным сечением.

Пример сооружения элементарной конструкции ↑

Данная простейшая лестница из металла своими руками сооружаться будет из поставленного на ребро швеллера с размерами 8-10.

Если предполагается последующая обшивка, для изготовления ступеней можно использовать листовую сталь, для ступеней наружных конструкций потребуются листы с рельефом, подойдет прессованный решетчатый металлический настил или подобный материал с противоскользящими свойствами. Для ограждений нужна будет угловая сталь, для выполнения опор для проступей арматура.

Схема простой металлической лестницы с несущими балками из швеллера, к которым привариваются сделанные из арматуры кобылки

Из арматуры нужно сделать по проектным размерам кобылки – конгруэнтные друг другу опорные приспособления, устанавливаемые на балку.
К той части кобылки, на которую непосредственно «ляжет» ступень, нужно приварить кронштейны для крепления.
К поставленному на ребро швеллеру надо приварить кобылки по точной, заранее выполненной разметке.
С целью достижения полной идентичности второй швеллер рекомендовано приложить к швеллеру-балке с уже приваренными кобылками и скорректировать разметку в случае отклонений.Обратите внимание. Для устройства лестницы со стандартной шириной до 1 метра достаточно сделать два косоура или тетивы. Более широкую конструкцию нужно оснастить тремя и более балками.

Затем все составляющие металлической лестницы собираются воедино посредством электродуговой сварки, если все сделано из металла или путем установки деревянных ступеней.
Готовое сооружение надо обработать грунтом и покрыть защищающим от коррозии составом.

Опорными деталями для крепления ступеней могут служить сваренные из швеллера стойки, металлические уголки, приваренные к несущим балкам.

Варианты привариваемых к несущей балке приспособлений для установки ступеней: слева — сваренные из швеллера, справа из углового проката

Более сложный вариант – изготовление лестниц из металла с вырезанной из толстой листовой стали пилообразной тетивой. Резать нужно, очень тщательно, досконально соблюдая размеры.

Технология обшивки ступеней деревом ↑

Предположим, решено, что наружная металлическая лестница будет оснащена деревянными накладками для проступей. Перед выполнением обшивки надо оценить вероятность закладки дополнительных крепежных деталей.

На металлических ступенях размечается расположение отверстий для саморезов или болтов с шайбами, периодичность 15 см. От торца отверстия должны отступать минимум на 2 см.
К металлическим проступям монтируют подложку из фанеры. Ее крепление производится с помощью специфического монтажного клея с эффектом заполнения, он не сминается после застывания. Заполняющий пустоты клей поможет устранить дефекты, неизбежные даже при качественно выполненной сварке.Внимание. Крепить подложку на монтажную пену нельзя, т.к. она не устойчива к смятию.

Двумя струбцинами накладка из древесины фиксируется на металлической проступи и крепиться саморезами через высверленные отверстия снизу в подтай или открыто болтами с шурупами.

Металлическая лестница с деревянными ступенями: крепление элементов из древесины в «поттай» скрыто от обозрения

Изучив простейшие способы и узнав, как сварить металлическую лестницу, можно смело приступать к устройству простого сооружения, ведущего, к примеру, в погреб. А затем опытный уже исполнитель вполне способен будет изготовить более сложную, более эстетичную конструкцию, собственноручным производством которой не грех будет и похвастаться.

Источник: http://strmnt.com/dom/build/stairs/metallicheskie-lestnicy-svoimi-rukami.html

Как правильно сварить лестницу из металла

На начальном этапе строительства дома разумно бывает наряду с другими конструкциями установить каркас будущей лестницы, так сказать, врубить его в дом.

Этот каркас изготавливают из сварных элементов: швеллеров, профиля или металлических уголков. При проведении строительных работ каркас застилают черновыми ступенями, и его можно использовать по назначению.

Затем на этапе отделочных работ сварные лестницы покрывают декоративным материалом и снабжают ограждением и поручнями.

Косоуры — надежная опора

Пожалуй, самой надежной конструкцией является лестница на косоурах. Такие сооружения выдерживают огромную нагрузку, поэтому их используют в зданиях, где непрерывный людской поток: вокзалы, поликлиники, магазины, стадионы. Сварная лестничная конструкция на косоурах — положенный на две балки или швеллеры пролет. Концы опорных балок (швеллеров) крепятся к полу нижнего этажа и к потолку.

Косоур — наклонная несущая балка, на которую укладываются марши.

Что нужно для сварки

Если вы хотите узнать всё в деталях и подробностях — обратите внимание на это видео, как изготовить металлическую лестницу. Ведь всегда лучше посмотреть это на практике. В качестве первого опыта можно попробовать сварить простейшую приставную лестницу, к примеру, в подвал. Для этого нужно:

труба прямоугольного сечения;
болгарка;
сварочный аппарат;
молоток;
рулетка;
электроды…

Как производится сварка лестницы? Труба нарезается на детали, из которых будет состоять лестница: две боковые опорные балки и несколько ступеней. Затем ступени по очереди привариваются к балкам. Когда все детали приварены, болгаркой зачищают швы, чтобы они стали гладкие и не цеплялись. Готово!

Осторожность — залог безопасности

Если вы хотите самостоятельно заняться сваркой, то, изучив теорию и просмотрев мегабайты видеороликов, как сварить такую лестницу, прочтите абзац ниже. В нем приведены основные и очень важные правила проведения работ при сварке.

[/stextbox]

Запрещается работать в наглухо закрытых помещениях. Если работы все-таки проводятся внутри здания, то необходимо обеспечить вентиляцию.
Надевайте для работы сварочные краги.
Выбирайте одежду с длинным рукавом и закрытым воротом, поскольку от сварки выделяется ультрафиолет.
Брюки напустите поверх ботинок, чтобы внутрь обуви не попала капля раскаленного металла.
Не прикасайтесь к электроду голыми руками, можете получить сильный ожог!
Не работайте в сырых рукавицах и в дождливую погоду — возможно поражение электрическим током.
И главное — не работайте без защитной маски. И не смотрите без неё на дугу, получите ожог роговицы. Несколько дней у вас будет ощущение, что в глаза насыпали песок.

Ручная электросварка — опасное занятие и нужно быть предельно осторожным.

Ниже вы увидите любопытное видео советских времен — научно-познавательный фильм о дуговой сварке. Надеемся, вы почерпнете из него некоторые познания о том, как производят сварные лестницы из металла. И как всегда предлагаем оставлять комментарии про свою лестницу!

Как сварить металлическую лестницу

Несмотря на множество фирм, предлагающих услуги, связанные со строительством, многие экономят средства, полагаясь на собственные силы, производя строительные работы своими руками. Необходимым элементом двухэтажного дома является лестница, которую также можно сделать своими руками, сварив из металлического профиля. Как сварить металлическую лестницу правильно?

Как сварить лестницу?

Проектирование лестницы

Подготовку к сборке лестничного каркаса необходимо начинать еще на этапе составления общего проекта. Желательно, чтобы проект позволял вписать в интерьер прямой лестничный марш, так как каркас для такого марша гораздо проще сделать своими силами.

Выбираем тип опоры. В нашем случае это может быть косоур либо тетива из стального прокатного профиля, обычно швеллера У каждого типа есть свои преимущества и недостатки, нельзя сказать, что какой-то конкретный типа однозначно лучше, выбор надо делать, исходя из конкретных условий.

Вариант с косоуром

Технология сборки в обоих случаях будет примерно одинакова: классическая тетива предполагает врезку ступени в паз, но в домашних условиях делать пазы в стальном швеллере сложно, поэтому в любом случае ступень будет лежать на опорах из уголка.

А вот изготавливать эти опоры проще для тетивы: в этом случае достаточно приварить к швеллеру сбоку отрезок уголка. А вот в случае с косоуром для установки опоры сверху на наклонный профиль уголок придется соответствующим образом подрезать.

Рассчитать необходимую длину металлических балок каркаса несложно по теореме Пифагора, имея размеры проекции лестничного марша на пол (ее мы увидим на чертеже в проекте) и подъем марша, то есть разницу между высотами уровней, которые лестничный марш будет соединять.

Количество ступеней рассчитываем, поделив подъем лестничного марша на желаемый подъем ступени и взяв целую часть. Например, подъем лестничного пролета 3,5 м, желаемый подъем ступени 18см. 3,5/0,18=19,4444444. Значит у нас будет марш с 19ю ступенями, подъем каждой ступени 3,5/19=0,1842=18,42см.

Подбор швеллер для балок опоры сделаем по таблицам, которые есть в нормативах (СНиП III-18-75 «Металлические конструкции», ДБН В.2.6-163:2010 «Стальные конструкции»), с учетом веса, который должна будет выдерживать конструкция, и угла подъема.

Сборка лестницы

Для установки металлических балок их необходимо обрезать по месту. Так как профиль обладает большой массой, и манипулировать им неудобно, используем шаблон из доски подходящего размера. Прикладываем доску по месту и отмечаем линию обреза.

Обрезанную доску-шаблон прикладываем к швеллерам, отмечаем и отрезаем.
Профили привариваем к встроенной в стены лобовой балке
На одной из балок делаем отметки под опоры для ступеней. Если у нас каркас-тетива, добиваемся строгой горизонтальности отметок с помощью уровня. Если косоур, то прикладываем уголок-заготовку под опору по месту и по уровню обозначаем на ней линию обреза.

Сварив опоры с балкой, еще раз проверяем уровнем правильность установки.
Переносим разметку на вторую балку. Для этого используем уровень и обрезок доски равный по размеру ширине ступени. Если ширина марша большая, можно использовать ватерпас.
Далее необходимо приварить опоры ко второй балке.
Каркас лестницы готов, ступени можно изготовить из деревянного массива.

Если нам по проекту нужно сварить лестницу с поворотом, то без соответствующего опыта за винтовую конструкцию лучше не браться. Лучше собрать двухмаршевую лестницу с промежуточной площадкой. Каркас для площадки можно сварить из того же профиля, что и балки каркаса марша, укрепив его на встроенных в стены балках. Для разметки профиля используем тот же принцип досок-шаблонов. Поверх каркаса площадки укладываем перекрытие из досок.

Сварочные работы производим только в условиях хорошей вентиляции, соблюдая требования техники безопасности и не пренебрегая спецодеждой.

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой.

Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона.

Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

На одном косоуре (опора располагается посередине ступени).
На косоурах (ступень крепится на опору).
На тетивах (опора сбоку ступени).
На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками.

Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность.

Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

Свариваем раму из швеллеров;
На боковые грани навариваем уголки;
Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

Минимальная ширина — не менее 900 мм.
Постоянный уклон лестничного марша.
Мощное ограждение, которое справится с нагрузкой в 100 кг.
Глубина ступеней от 270 мм.
Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты.

К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Источники:

Источник: http://kak-delat-pravilno.ru/kak-pravilno-svarit/kak-pravilno-svarit-lestnicu-iz-metalla.html

Лестница из металла своими руками

2017-02-25

В наш беспокойный век технического прогресса уже никто не спрашивает «живого» совета, как сделать ту или иную вещь. Сразу заходят в интернет и ищут нужную информацию с подробными выкладками, просматривают видео уроки.

Это удобно и практично, появляется возможность получить подробную, а главное бесплатную консультацию по данному запросу.

Не преминем и мы воспользоваться возможностью пообщаться виртуально с нашими любопытствующими читателями, дабы просветить их в вопросе как изготавливается металлическая лестница своими руками.

Металлическая приставная лестница без применения сварки

Начать следует с того, что видов лестниц, изготовленных из металла огромное количество. Маршевая, винтовая, приставная – любая из таких конструкций требует навыков сварочных работ и слесарного дела, что, безусловно, не каждому по плечу. Да и сварочный аппарат есть не у каждого желающего чего-либо смастерить.

Посему, для начала пошаговая инструкция для «чайников» в слесарном деле по изготовлению приставной металлической лестницы своими руками без сварочных работ. Начнем, как говорится, с элементарного. Для этого нам понадобится уголок с планкой 30 мм. Болгаркой режем два равных куска – опорные вертикали.

Размер определяйте сами, в зависимости от желаемой высоты лестницы. После, необходимо нарезать поперечины из того же уголка. Количество поперечин рассчитывайте таким образом, чтобы расстояние между ними в итоге составило 300-350 мм по вертикали.

Это оптимальное расстояние, позволяющее удобно взбираться по лестнице, учитывая крутой угол наклона приставной конструкции.

[5]

Далее следует в соответствии с ранее проставленными метками на вертикальных частях засверлить отверстия, используя сверло по металлу 8-10 мм. Таким же образом сверлим отверстия по обеим сторонам горизонталей.

Крепежными элементами для нашей конструкции послужат болты и гайки — 8-10 мм, в зависимости от использованного сверла. С внутренней стороны уголка (там где гайка) используйте гровер и шайбу. Лестница собирается быстро, как конструктор.

Вам останется лишь подтянуть гайки, используя торцевой или рожковый ключ, предварительно уперев в ровную поверхность концы вертикальных стоек. Так лестница получится абсолютно ровной.

Видео (кликните для воспроизведения).

После всех этих, не таких уж и сложных, манипуляций новоиспеченную приставную металлическую лестницу можно с чистой совестью красить. Кстати, зайдя на наш сайт и почерпнув там нужную для себя информацию, можно без особого труда смастерить и что-нибудь поинтересней.

Винтовая металлическая лестница

Наверное, настало время перейти от «конструкций для чайников» к более сложным. Взять, к примеру, металлические винтовые лестницы.

К слову сказать, любая лестница (исключая полностью деревянные) имеет несущий металлический каркас. Винтовая лестница в этом плане не является исключением. Тут уж без сварочных работ точно не обойтись.

[/stextbox]

Как правило, такие работы необходимы, чтобы сварить опорную стойку (штангу) и консоли для поддержки ступеней.

Дополнительно сварка может применяться для крепления опорных штырей (или кованых узорчатых элементов) вместо балясин, поддерживающих перила. Обычно, на установленные консоли делают накладки из дерева, и винтовая лестница получается комбинированной.

Однако, при желании можно сделать и цельнометаллическую конструкцию. Вместо дерева можно использовать профнастил, вырезанный в размер ступени болгаркой, и приваренный к ней. Такая винтовая лестница, установленная снаружи, запросто выдержит все погодные перипетии.

Не забудьте только ее соответствующим образом обработать во избежание коррозии

Ну, все это довольно просто, скажете вы, и, конечно же, зададите вопрос об изящных конструкциях из кованого металла, виденных вами когда-то на картинках и приводящих всех смертных в восторг.

Что вам сказать на это, друзья? Чтобы овладеть подобной техникой обработки металла нужны годы и, конечно же, соответствующий инструмент.

Так что, ежели вы не в состоянии заказать подобную конструкцию у профессионалов, то и экспериментировать не стоит. Начните с малого.

Вопросы и ответы

Итак, вас действительно интересуют вопросы изготовления винтовых (или других) лестниц из какого бы то ни было материала? Тогда вам прямая дорога на наш сайт, где в статьях подробно описан процесс и последовательность производства работ, представлены чертежи и проекты, оригинальные решения и различные идеи по изготовлению отдельных деталей и целых узлов лестничных конструкций. Достаточно сделать несколько кликов мышкой и весь тот объем информации, который мы для вас так тщательно подбирали, будет в вашем распоряжении.

Информация предоставлена сайтом:

Источник: http://newsvo.ru/lestnicy-iz-metalla-svoimi-rukami.dhtm

Но перед тем как сварить лестницу из металлического профиля, необходимо разобраться с конструктивными особенностями данного сооружения.[2]

128

Виды лестниц из металла

Лестницы на больцах. Больцы – это болты или крепежи, которые устанавливаются в несущую стену и становятся опорами для ступенек. То есть, стена является несущим элементов самого лестничного сооружения. Ступеньки могут быть висячими, то есть, вторая сторона их может и не закрепляться. Или могут опираться на перила.
На косоурах. Косоур – это несущая часть в виде наклонного элемента. На нем или на них опираются (крепятся) ступени лестницы. Косоур может быть в единственном числе, он будет установлен посередине марша, или их может быть два – по краям лестницы. Кстати, второй вариант чаще называют лестницей на тетивах или на наклонных несущих балках. Правда, косоур отличается от балок (тетив) тем, что его верхняя часть представляет собой гребенку, сделанную под размеры ступенек. Балки же представляют собой металлические профили без каких-либо изменений.
Винтовые. Это самый сложный тип лестницы. И дело здесь не в конструкции элементов, а в сборке самого сооружения. Ступени привариваются по кругу на вертикально установленный столб. Именно выдерживание определенного размера по высоте и окружности создают сложности сборки своими руками. Опыт здесь необходим.

Как сделать металлическую лестницу своими руками

Лестницы из уголка изготавливаются редко, потому что этот металлический профиль выдерживает небольшие нагрузки. Можно соединить два уголка, чтобы увеличить прочностные характеристики, но это добавляет сварочные работы, плюс увеличивает расход электродов. Оптимальный элемент для балок – это швеллер 8 или 10. Чтобы собрать ступеньки, потребуется уголок 32х32, 35х35 или 40х40 мм.

Из инструментов понадобятся:

сварочный инвертор с электродами;
болгарка;
рулетка;
уровень.

Сборка лестницы

Далее необходимо приварить к наклонным балкам кобылки. Начинать лучше сверху.

Определяется место установки первой ступеньки. Оно должно быть или вровень с полом второго этажа, или ниже в пределах 16-18 см.
На любую из тетив устанавливается и приваривается кобылка. Здесь важно, чтобы ее горизонтальная часть была точно выставлена по горизонту. Это нужно делать при помощи уровня.
Выставили, тут же приварили.
Теперь устанавливается вторая кобылка на противоположной тетиве. Для этого на две кобылки сразу укладывается уровень, определяется горизонт, и только после этого второй элемент приваривается к балке.
Остальные кобылки установить и закрепить легче. Конец горизонтальной части нижней кобылки должен упираться в нижний конец вертикальной части верхней кобылки. Установили – приварили. Будет неплохо, если устанавливаемый элемент предварительно проверить уровнем. Но если кобылка была изготовлена точно под 90°, то проверять нет необходимости.

Если решено установить деревянные ступеньки, то на горизонтальных частях кобылок нужно будет сделать по два отверстия под крепеж. Правильно будет, если для этого использовать дрель со сверлом, а не сварочный аппарат с электродом. Диаметр отверстий 5-6 мм. Обычно деревянное основание ступенек крепится или при помощи саморезов, вкручиваемых снизу, или при помощи болтового соединения. Болт вставляется сверху, его шляпка должна быть заподлицо с поверхностью деревянной ступени. Гайка вкручивается снизу и упирается в металлическую поверхность кобылки.

Как сварить лестницу из металлического уголка – инструкция и видео

Лестница изготавливается из уголков и приваренной пластины из металла между ними.

О том, как сварить лестницу из металлического уголка с расчетом, будет описано ниже.

Лестница

С чего начать

I. Основные требования:

Ширина лестницы в пределах 800÷100мм.
Ступени лестницы должны быть хорошо видны в любое время суток.
Обязательная установка перил для лестниц с количеством ступенек больше 3шт.
Опорные элементы должны выдерживать нагрузку 180÷200 кг, для перил –100 кг.
Уклон лестницы зависит от места установки:

не больше 38° – жилых помещений.
не болеше 45° – для квартирных.
63÷74° – для чердачных лестниц.

Расчет угла лестницы

Между лестницей и стеной должен соблюдаться промежуток 5÷6 см.
Если лестница устанавливается на постройку из 2-х и больше этажей обязательно необходимо изготавливать, также общий пролет между лестницей и домом.
Лестница для подъема выше 1-го этажа должна быть пожаробезопасной.

II. Определится с местом установки

Расчет ступеней

Оптимальное сочетание параметров лестницы:

2Н+А=0,64 м

где:

Н – высота ступени, оптимальная высота 160÷180мм или 180÷120мм.

А – ширина ступени 200÷320 мм.

Важно! Высота ступенек должна быть одинаковой.

Высота перил: не меньше 900мм.

Модель лестницы

Пример расчета:

Высота пролета 2850 мм, высота ступеней берем 160÷170мм. h=2850/160=178, округляем = 190мм, для более комфортного шага и соблюдения пропорции
Количество ступеней: 2850/190=15 шт.
Проверяем соотношение: 2*190+260=640 мм.
Определяем длину АВ: 260 мм*15шт=3900мм.; СВ = 2850мм.

АВ2=е2+в2=x2; АВ=39002+28502=4830 мм=4,83 м и 5мм для профиля.

Обратите внимание! Чем более пологой будет лестница, тем больше потребуется затрат на материалы.

Удлинение ступеньки

Чертеж лестницы в двух вариантах.

Материалы и инструмент

I. Материалом для ступеней берется листовая, или решетчатая черновая сталь толщиной 2÷3мм

II. Заготовки:

Уголки 45 х 45 мм.
Швеллера габаритами 150 х 200 мм, толщиной материала 8мм или двутавровая балка. Вместо швеллера может быть использована более жесткая профильная труба, что позволит уменьшить вибрацию при ходьбе. Чем легче профиль тем он менее надежен, это необходимо учитывать при создании лестницы.

Обратите внимание! Детали из обычной нержавеющей стали и алюминия необходимо обязательно окрашивать.

III. Инструменты и средства защиты:

Сварочный аппарат, электроды.
Защитная одежда в виде маски, рукавиц и очков, необходимых при механообработке.
Грунтовка и краска.
Болты и гайки, сварочный шов.
Диски отрезные.
Диски шлифовальные.
Рулетка и разметочный карандаш.
Стеллаж.
Тиски.

Выполнение работ

II. Под кронштейны можно доварить еще и кобылки, вырезанные из арматуры.

III. Выполнить на косоурах как правом, так и левом, разметку под установку швеллеров ступенек.

VI. Приварку осуществлять с контролем горизонтальности по уровню и вертикальности.

Контроль уровня

VII. Выполнить соединение между собой косоуров с помощью уголков, размер которых равен ширине ступеньки.

VIII. Выполнить приварку ходовой части ступеней и подступени.

IX. Выполнить установку поручней. Приварку уголков выполнять по наружной части косоуров.

X. Покрыть лестницу грунтовкой и дать высохнуть. Осуществить покраску всех элементов конструкции.

Более подробно о том, как сварить лестницу из металлического уголка на видео:

Источник: http://lestnitsahouse.ru/kak-svarit-lestnitsu-iz-metallicheskogo-ugolka-instruktsiya-i-video.html

Как сварить лестницу своими руками

Но перед тем как сварить лестницу из металлического профиля, необходимо разобраться с конструктивными особенностями данного сооружения.[2]

Лестницы на больцах. Больцы – это болты или крепежи, которые устанавливаются в несущую стену и становятся опорами для ступенек. То есть, стена является несущим элементов самого лестничного сооружения. Ступеньки могут быть висячими, то есть, вторая сторона их может и не закрепляться. Или могут опираться на перила.
На косоурах. Косоур – это несущая часть в виде наклонного элемента. На нем или на них опираются (крепятся) ступени лестницы. Косоур может быть в единственном числе, он будет установлен посередине марша, или их может быть два – по краям лестницы. Кстати, второй вариант чаще называют лестницей на тетивах или на наклонных несущих балках. Правда, косоур отличается от балок (тетив) тем, что его верхняя часть представляет собой гребенку, сделанную под размеры ступенек. Балки же представляют собой металлические профили без каких-либо изменений.
Винтовые. Это самый сложный тип лестницы. И дело здесь не в конструкции элементов, а в сборке самого сооружения. Ступени привариваются по кругу на вертикально установленный столб. Именно выдерживание определенного размера по высоте и окружности создают сложности сборки своими руками. Опыт здесь необходим.

Оптимальный элемент для балок – это швеллер 8 или 10. Чтобы собрать ступеньки, потребуется уголок 32х32, 35х35 или 40х40 мм.

[3]

Из инструментов понадобятся:

сварочный инвертор с электродами;
болгарка;
рулетка;
уровень.

https://www.youtube.com/watch?v=wiiITYFWn9I

Сборка лестницы

Далее необходимо приварить к наклонным балкам кобылки. Начинать лучше сверху.

Определяется место установки первой ступеньки. Оно должно быть или вровень с полом второго этажа, или ниже в пределах 16-18 см.
На любую из тетив устанавливается и приваривается кобылка. Здесь важно, чтобы ее горизонтальная часть была точно выставлена по горизонту. Это нужно делать при помощи уровня.
Выставили, тут же приварили.
Теперь устанавливается вторая кобылка на противоположной тетиве. Для этого на две кобылки сразу укладывается уровень, определяется горизонт, и только после этого второй элемент приваривается к балке.
Остальные кобылки установить и закрепить легче. Конец горизонтальной части нижней кобылки должен упираться в нижний конец вертикальной части верхней кобылки. Установили – приварили. Будет неплохо, если устанавливаемый элемент предварительно проверить уровнем. Но если кобылка была изготовлена точно под 90°, то проверять нет необходимости.

Гайка вкручивается снизу и упирается в металлическую поверхность кобылки.

https://www.youtube.com/watch?v=AH2gcFC35_U

Поделись с друзьями

Источник: https://svarkalegko.com/tehonology/svarka-lestnicy.html

Металлические лестницы – примеры конструкций и технология работ по монтажу

[/stextbox]

Классификация лестниц из металла ↑

Конструктивные различия, типы ↑

К наиболее распространенным типам, проект которых можно воплотить собственноручно, относятся:

конструкции с металлическими косоурами – своеобразными хребтами, к которым монтируются ступени;

Металлические лестницы: конструкции с одной несущей балкой — косоуром

лестницы из металла на больцах – сооружения без каркасов, состоящие из отдельных ступеней, прикрепленных к несущей стене с помощью специальных болтов;

Металлическая лестница, отдельные элементы которой крепятся с помощью болтов к стене

сооружения на наклонных несущих балках – тетивах, между которыми располагают проступи и подступенки или только проступи;

Лестница с двумя боковыми несущими балками — тетивами

винтовые лестницы со спирально расположенными лестницами и несущей центральной колонной;

сборные металлические лестницы, состоящие из сделанных на заводе модулей, процесс сооружения их напоминает сборку несложного детского конструктора.

Площадка металлической сварной лестницы с опорой, выполненной из металлической трубы

Своими руками можно сварить не только каркас, но и соорудить под него опорную стену из кирпича

Вариации на тему комбинирования ↑

Ее более скромный аналог с успехом обеспечит сообщение между бытовыми помещениями или поможет обустроить отдельный вход в мансардный этаж.

[4]

Металлическая лестница с деревянными ступенями: вариант крепления вертикальных балясин с помощью болтов

Особенности самостоятельного сооружения ↑

Пример сооружения элементарной конструкции ↑

Из арматуры нужно сделать по проектным размерам кобылки – конгруэнтные друг другу опорные приспособления, устанавливаемые на балку.
К той части кобылки, на которую непосредственно «ляжет» ступень, нужно приварить кронштейны для крепления.
К поставленному на ребро швеллеру надо приварить кобылки по точной, заранее выполненной разметке.
С целью достижения полной идентичности второй швеллер рекомендовано приложить к швеллеру-балке с уже приваренными кобылками и скорректировать разметку в случае отклонений.Обратите внимание. Для устройства лестницы со стандартной шириной до 1 метра достаточно сделать два косоура или тетивы. Более широкую конструкцию нужно оснастить тремя и более балками.

Затем все составляющие металлической лестницы собираются воедино посредством электродуговой сварки, если все сделано из металла или путем установки деревянных ступеней.
Готовое сооружение надо обработать грунтом и покрыть защищающим от коррозии составом.

Технология обшивки ступеней деревом ↑

На металлических ступенях размечается расположение отверстий для саморезов или болтов с шайбами, периодичность 15 см. От торца отверстия должны отступать минимум на 2 см.
К металлическим проступям монтируют подложку из фанеры. Ее крепление производится с помощью специфического монтажного клея с эффектом заполнения, он не сминается после застывания. Заполняющий пустоты клей поможет устранить дефекты, неизбежные даже при качественно выполненной сварке.Внимание. Крепить подложку на монтажную пену нельзя, т.к. она не устойчива к смятию.

Двумя струбцинами накладка из древесины фиксируется на металлической проступи и крепиться саморезами через высверленные отверстия снизу в подтай или открыто болтами с шурупами.

Источник: http://strmnt.com/dom/build/stairs/metallicheskie-lestnicy-svoimi-rukami.html

Как правильно сварить лестницу из металла

Косоуры — надежная опора

Косоур — наклонная несущая балка, на которую укладываются марши.

Что нужно для сварки

труба прямоугольного сечения;
болгарка;
сварочный аппарат;
молоток;
рулетка;
электроды…

Осторожность — залог безопасности

[/stextbox]

Запрещается работать в наглухо закрытых помещениях. Если работы все-таки проводятся внутри здания, то необходимо обеспечить вентиляцию.
Надевайте для работы сварочные краги.
Выбирайте одежду с длинным рукавом и закрытым воротом, поскольку от сварки выделяется ультрафиолет.
Брюки напустите поверх ботинок, чтобы внутрь обуви не попала капля раскаленного металла.
Не прикасайтесь к электроду голыми руками, можете получить сильный ожог!
Не работайте в сырых рукавицах и в дождливую погоду — возможно поражение электрическим током.
И главное — не работайте без защитной маски. И не смотрите без неё на дугу, получите ожог роговицы. Несколько дней у вас будет ощущение, что в глаза насыпали песок.

Ручная электросварка — опасное занятие и нужно быть предельно осторожным.

Как сварить металлическую лестницу

Как сварить лестницу?

Проектирование лестницы

Вариант с косоуром

Сборка лестницы

Обрезанную доску-шаблон прикладываем к швеллерам, отмечаем и отрезаем.
Профили привариваем к встроенной в стены лобовой балке
На одной из балок делаем отметки под опоры для ступеней. Если у нас каркас-тетива, добиваемся строгой горизонтальности отметок с помощью уровня. Если косоур, то прикладываем уголок-заготовку под опору по месту и по уровню обозначаем на ней линию обреза.

Сварив опоры с балкой, еще раз проверяем уровнем правильность установки.
Переносим разметку на вторую балку. Для этого используем уровень и обрезок доски равный по размеру ширине ступени. Если ширина марша большая, можно использовать ватерпас.
Далее необходимо приварить опоры ко второй балке.
Каркас лестницы готов, ступени можно изготовить из деревянного массива.

Как сделать металлическую лестницу по чертежам своими руками

Почему именно она — металлическая лестница?

Какими бывают металлические каркасы?

На одном косоуре (опора располагается посередине ступени).
На косоурах (ступень крепится на опору).
На тетивах (опора сбоку ступени).
На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Делаем металлическую лестницу своими руками

Свариваем раму из швеллеров;
На боковые грани навариваем уголки;
Укладываем ступени:
- Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
- Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
- Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Требования к лестницам из любых материалов

Минимальная ширина — не менее 900 мм.
Постоянный уклон лестничного марша.
Мощное ограждение, которое справится с нагрузкой в 100 кг.
Глубина ступеней от 270 мм.
Высота ступени около 170 мм +- 10мм.

К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

Барсуков Виктор Иванович

Источники:

Источник: http://kak-delat-pravilno.ru/kak-pravilno-svarit/kak-pravilno-svarit-lestnicu-iz-metalla.html

Лестница из металла своими руками

2017-02-25

Металлическая приставная лестница без применения сварки

Это оптимальное расстояние, позволяющее удобно взбираться по лестнице, учитывая крутой угол наклона приставной конструкции.

[5]

Винтовая металлическая лестница

[/stextbox]

Как правило, такие работы необходимы, чтобы сварить опорную стойку (штангу) и консоли для поддержки ступеней.

Не забудьте только ее соответствующим образом обработать во избежание коррозии

Вопросы и ответы

Информация предоставлена сайтом:

Источник: http://newsvo.ru/lestnicy-iz-metalla-svoimi-rukami.dhtm

Видео (кликните для воспроизведения).

Источники:

Роговой М. И. Технология искусственных пористых заполнителей и керамики. Учебник; Транспортная компания — М., 2016. — 320 c.
Масленников А. М. Начальный курс строительной механики стержневых систем; Проспект Науки — Москва, 2009. — 240 c.
Маругин, В.М. Строительные объекты: оценка проектных разработок и текущего состояния по данным квалиметрии / В.М. Маругин. — Москва: Мир, 2015. — 263 c.
Стаценко, А. С. Технология каменных работ в строительстве. Учебное пособие / А.С. Стаценко. — М.: Вышэйшая школа, 2014. — 256 c.
Кулебакин, Г.И. Столярное дело / Г.И. Кулебакин. — М.: Стройиздат, 1983. — 144 c.
Антуфьев Б.А., Горшков А.Г., Егорова О.В., др. Сборник задач по сопротивлению материалов с теорией и примерами; ФИЗМАТЛИТ — Москва, 2003. — 632 c.
Каменев П. Н., Тертичник Е. И. Вентиляция; Издательство Ассоциации строительных вузов — Москва, 2008. — 624 c.

Оценка 51

Здравствуйте! Представляюсь на нашем ресурсе. Я Сергей Винокуров. Я уже более 11 лет занимаюсь застройкой и планировкой помещений. Я считаю, что являюсь специалистом в этом направлении, хочу подсказать всем посетителям сайта как решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Как правильно рассчитать деревянную лестницу на второй этаж?

Расчет деревянной лестницы на второй этаж зависит от нескольких факторов, таких как высота потолков, расстояние от первого этажа до второго этажа, ширина лестничного марша и угол наклона ступеней. Ниже я предоставлю общие шаги по расчету деревянной лестницы на второй этаж, но учтите, что идеально точный расчет может быть выполнен только квалифицированным специалистом.

Шаг 1: Измерьте высоту потолков на первом и втором этажах. Это позволит вам определить общую высоту лестницы. Например, если высота потолков на первом этаже составляет 2,7 метра, а на втором этаже — 2,5 метра, то общая высота лестницы составит 5,2 метра.

Шаг 2: Определите расстояние от первого этажа до второго этажа. Это поможет вам определить необходимую длину лестницы. Например, если расстояние между первым и вторым этажами составляет 3 метра, то длина лестницы должна быть не менее 3 метров.

Шаг 3: Определите ширину лестничного марша. Ширина должна быть достаточной для комфортного прохода. Рекомендуемая минимальная ширина лестничного марша составляет 80 см, но часто используются лестницы с шириной 1 метр или более.

Шаг 4: Рассчитайте количество ступеней. Для этого нужно разделить общую высоту лестницы на высоту одной ступени. Обычно высота ступени составляет от 15 до 18 см. Например, если общая высота лестницы составляет 5,2 метра, а высота одной ступени — 17 см, то необходимое количество ступеней будет равно 31.

Шаг 5: Рассчитайте угол наклона ступеней. Обычно угол наклона лестницы составляет от 30 до 45 градусов. Рекомендуется выбрать угол наклона в пределах 35-40 градусов для комфортного и безопасного подъема по лестнице.

Шаг 6: Определите материалы для изг

…отовления лестницы. Дерево — это популярный выбор для изготовления лестниц из-за его прочности, красоты и экологичности. Разные породы дерева могут иметь различные характеристики, такие как прочность, текстуру и цвет, поэтому необходимо выбрать подходящий тип дерева для вашей лестницы.

Шаг 7: Разработайте план и дизайн лестницы, включая количество ступеней, ширину марша и угол наклона. Это позволит вам определить точные размеры каждой ступени и расстояние между ступенями. Также не забудьте учесть все местные строительные нормы и правила.

Шаг 8: Сделайте необходимые измерения и нарисуйте чертежи лестницы, чтобы убедиться, что она соответствует вашим требованиям и планам.

Шаг 9: Соберите все необходимые инструменты и материалы, включая деревянные доски, болты, гвозди, клей, лак и другие материалы для отделки и защиты лестницы.

Шаг 10: Постройте лестницу, следуя плану и чертежам. Будьте внимательны и точны при установке каждой ступени и прочных соединений между деталями лестницы.

Шаг 11: Проверьте, что лестница установлена ровно и безопасно. Проверьте, что каждая ступень прочно закреплена и что лестница удобна и безопасна для использования.

Шаг 12: Отделайте и защитите лестницу, чтобы она выглядела красиво и прослужила долго. Окрасьте лестницу, примените лак или другие материалы для защиты дерева от износа и повреждений.

Следуя этим шагам, вы можете правильно рассчитать и построить деревянную лестницу на второй этаж. Не забывайте, что это задача требующая опыта и навыков, поэтому, если у вас нет достаточного опыта в строительстве, лучше обратиться к профессионалам, чтобы получить помощь и советы.

Categories:

Блог

Tags:

лестница из швеллера чертеж

Comments are closed
