Как рассчитать объем расширительного бака для систем отопления: формулы и примеры от Геостарт

Хотите узнать, как правильно рассчитать объем расширительного бака для систем отопления? Статья от Геостарта поможет вам разобраться в этом вопросе. В ней вы найдете не только формулы для расчета, но и наглядные примеры, которые помогут сделать все правильно и без ошибок.

Как рассчитать необходимый объем расширительного бака?

Перейти к выбору расширительного бака

Назначение

Поскольку в отопительном контуре и трубопроводе, теплоноситель имеет фиксированную массу, в случае изменения температуры жидкости давление в системе непременно будет меняться. Дело в том, что по причине такого физического явления как тепловое расширение вода или любой другой вид носителя тепла при нагревании увеличивают свой объем. В том случае, когда нагрузка превысит прочность радиатора или трубопровода на разрыв, больших неприятностей не избежать. Наличие расширительного бака решит проблемы, связанные с расширением жидкости.

Важным моментом становиться рассчитать, какой объем расширительного бака понадобится.

Расчет

Для того, чтобы вычислить какой объем бака вам понадобиться необходимо знать:

– Какой объем теплоносителя залит в систему

Ориентировочные данные для расчета:

Если нет возможности рассчитать объем системы, тогда воспользуйтесь ориентировочным расчетом – 1 кВт котла = 15 литрам теплоносителя.

– Какой теплоноситель залит в системе

Вода – объем расширительного бака рассчитываем, как 15% от объема системы

Жидкость содержащая этиленгликоль – объем расширительного бака рассчитываем, как 10% от объема системы.

Пример: Если общий объем теплоносителя в системе 80 литровТеплоноситель вода – 80*15% = 12 л – необходим расширительный бак объемом не менее 12 литровТеплоноситель жидкость содержащая этиленгликоль 80*10% = 8 л – необходим бак не менее 8 литров

Расчет экспанзомата для системы с котлом мощностью 31 кВт

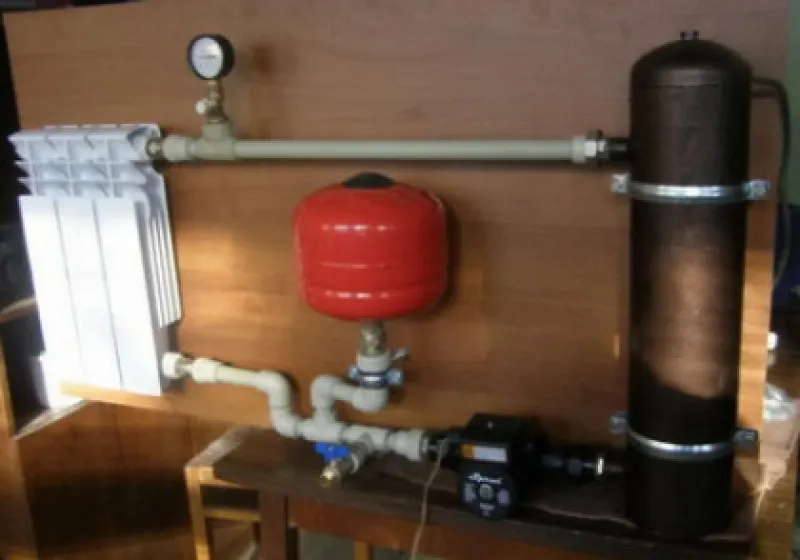

Устройство газового котла со встроенным расширительным баком

Перед проведением расчетов по подбору расширительного бака следует знать, что большинство настенных котлов оборудованы встроенными расширительными баками. Объем встроенного бака указан в технической документации котла. При пересчете объема системы отопления по мощности котла (умножением 1кВт мощности по теплу на 15 литров) сверяют соответствие бака объему сооружаемой системы. При недостатке устанавливается дополнительный бак. Его объем рассчитывается за вычетом встроенного экспанзомата. Напольные котлы, как правило, не имеют встроенного оборудования.

Расчет выглядит следующим образом:

К = (ДМ – ДБ)/(ДМ+1) = (3,0 – 1,5)/(3,0 – 1) = 0,375

3,0 – давление в системе, максимальное, атм.;

1,5 – давление воздуха за мембраной, атм.;

0,375 – показатель эффективности бака, К.

Объем теплоносителя: В = 31х15 = 465 литров.

Тогда объем бака составит:

А = 465х0,04/0,375 = 49,6 литра.

Выбирается расширительный бак объемом не менее 50 литров с давлением воздуха в 1,5 атм. Общий способ подбора (10% от А) показывает необходимость применения бака объемом не менее 46,5 литров. В таком случае размер экспанзомата всегда округляется до большего объема – 50 литров.

Давление воздуха, включенное в расчет (1,5 атмосферы), можно изменить. На расширительных баках имеется встроенный клапан для заполнения воздухом. К нему можно подключить ручной насос и поднять давление в случае, если заводское давление составляет меньшую величину. При этом необходимо соблюдать осторожность – при значительном повышении давления можно повредить мембрану, поэтому процесс нужно контролировать по манометру. Клапан также выполняет функцию сброса давления при его поднятии до предельных значений.

При расчете расширительного бака расчетный объем лучше увеличить на величину 5 – 10% – это мероприятие нивелирует погрешности расчета и не отразится на работе мембранного сосуда и комплекса отопления в целом.

Выбор правильного размера

Самая большая ошибка для новичка — покупка слишком маленького водоема. Аквариум является экосистемой, в которой развиваются растения, производящие кислород, рыбки, поедающие водорослевый налет, креветки, питающиеся остатками еды. Чем больше литраж аквариума, тем полнее в нем экосистема.

Главное в выборе аквариума, чтобы он не оказался слишком маленьким

По этой причине не рекомендуется покупать в квартиру емкость меньше 50 литров — уход за ней будет довольно проблематичен. Оптимальным вариантом станет 100-литровый водоем . От круглых и замысловатых форм аквариума лучше отказаться, так как рыбы в них чувствуют себя некомфортно и подвергаются стрессу. К тому же в таком водоеме трудно посадить растения.

Для рыбок предпочтительнее всего невысокий параллелепипед, с высотой основания до 70 см. Высота водоема для рыб — не основополагающий фактор, зато растения получат необходимый свет.

Для конкретного груза, необходимо предварительно рассчитать ее объем. Эта величина максимально отображает вместимость гофротары.

Расширительный бак для водоснабжения: устройство гидробака, установка, расчет

Одним из основных элементов насосной станции, работающей в автоматическом режиме с управлением по давлению воды в системе, является гидроаккумулятор.

Нередко его еще именуют закрытым расширительным баком, хотя такое определение, по правде говоря, в приложении в системе холодного водоснабжения — не вполне корректное.

Это устройство выполняет ряд важнейших функций, без которых насосная станция в принципе невозможна, как таковая.

Одним из основных параметров гидроаккумулятора является его вместительность. Точнее, полный объем бака, который разделен мембраной («грушей») на воздушную и водяную камеры.

Важно подобрать такой, чтобы он не занимал лишнего места, то есть, желательно, покомпактнее, и в то же время — делал эксплуатацию домашней системы водоснабжения по максимуму комфортной и экономной.

Нужно найти «золотую середину», и помогут нам в этом калькуляторы расчета объема гидроаккумулятора.

Предстоит последовательно решить две задачи, то есть будет предложено два калькулятора. К каждому прилагается краткое пояснение.

Определение оптимального объёма гидроаккумулятора

Существует несколько подходов к выбору оптимального объема этого бака. Например, рекомендуют таблицы, в которых потребителю предлагается исходить и создаваемого в аккумуляторе запаса воды.

В нашем же случае используется формула, которая разработана одним из ведущих производителей подобного оборудования и отлично подходит именно подл случай насосной станции.

Саму формулу приводить не будет – просто перечислим те величины, которые нам потребуется для расчета.

• Примерный максимальный расход воды, выраженный в литрах в минуту. Определение этого расхода как раз и станет первым действием в череде наших вычислений.

Калькулятор расчета максимального расхода воды

Пояснения по расчету расхода

Все достаточно просто. Сантехнические приборы и бытовая техника, подключаемая «по воде», характеризуется определённым средним расходом. Если указать те приборы и аксессуары, что имеются или планируются к установке в доме, программа просуммирует их показатели.

Понятно, что все приборы бывают задействованы одновременно крайне редко, а то и вовсе — никогда. Но на этот счет в алгоритме калькулятора есть специальная «плавающая» величина, которая учтет вероятностную составляющую итогового результата.

Полученный результат потребуется для дальнейших расчетов.

Вернемся к величинам для основной формулы.

• Потребуется три значения давления – предварительной накачки воздушной камеры гидроаккумулятора, а также нижний и верхний порог срабатывания насоса. То есть минимальное давление в системе, при котором насос запускается и пополняет бак водой, и максимальное, при котором питание установки отключается.

Эти значения тоже, понятно, берутся не «с потолка». Существуют определенные рекомендации по выбору оптимальных показателей. Информация об этом хорошо изложена и на нашем портале.

Какие показатели давления используются при регулировке насосной станции?

Управление насосной станцией возлагается на реле давления. А при его настройке должны использоваться значения давления, которые обеспечат максимально удобную безопасную для самой системы эксплуатацию. Как и по каким параметрам проводиться регулировка насосной станции – читайте в специальной публикации нашего портала.

• Наконец, необходимо будет указать максимальное количество включений насоса в течение часа. Такая рекомендация очень часто содержится в паспортных данных насосного оборудования. Если нет, то можно руководствоваться следующей рекомендацией:

Желательно, чтобы насос даже при практически беспрерывной работе системы водопровода на максимальном расходе воды включался не чаще, чем 1 раз в 4÷5 минут. То есть получается 12÷15 раз в течение часа.

Все необходимые исходные данные перечислены – можно переходить к расчету.

Калькулятор расчёта рекомендуемого объема гидроаккумулятора

Пояснения по расчету

Особых пояснений тут, наверное, и не требуется – все уже сказано выше. Единственное то, что полученный результат, понятное дело служит лишь ориентиром. Покупать так или иначе придётся из стандартной линейки размеров баков. Как правило, берут ближайший по объему в большую сторону.

Расчет объема расширительного бака для отопления

Расширительные баки (они же – гидроаккумуляторы) в отопительных трубопроводных системах выполняют ряд важнейших вспомогательных функций: компенсация теплового расширения теплоносителя, его накопление, защита системы от гидроударов, снижение нагрузки на насосы. Но правильно выполнять эти функции может лишь правильно подобранный по размеру расширительный бак. Поэтому важно знать, как произвести расчёт объема расширительного бака для отопления, что вы и узнаете из нашей статьи.

С точки зрения отопительной системы, можно поставить самый большой доступный бак и не прогадать: здесь лучше переборщить, чем недобрать. Но пространство всегда ограничено, как и бюджет: чем больше бак, тем выше его цена. Умный не будет переплачивать за объем, который не будет использовать его система.

Как рассчитать объем расширительного бака для отопления в зависимости от теплоносителя

Как правило, в отопительных трубопроводных системах с расширительными баками в качестве теплоносителя используется либо вода, либо антифриз. В зависимости от этого, а также от общего объема системы, и будет зависеть необходимая вместимость расширительного бака. Для систем одинакового объема, но с разными теплоносителями, необходимый объем бака будет разный:

• Если в качестве теплоносителя используется вода, то объем расширительного бака должен быть 15% от общего объема всей системы (Объем системы * 0,15 = объем бака).
• Если используется антифриз, то 20% объема системы (Объем системы * 0,2 = объем бака).

Основные сложности возникают как раз в подсчёте объема трубопроводной системы. Но зная нужную формулу, вы легко его найдёте, а мы с радостью её расскажем.

Как посчитать объем отопительной трубопроводной системы?

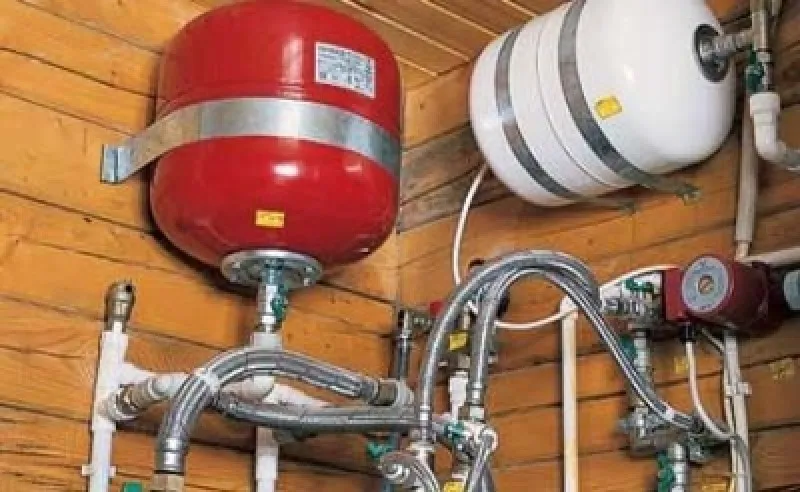

Расширительный бак в системе отопления, прикреплённый к стене

Проще всего посчитать общий объем отопительной системы ещё до её заполнения теплоносителем. Тогда вам просто нужно посчитать объем залитого вещества. Это легко сделать, если вы заливаете жидкость пятилитровыми бутылками, тогда просто умножаете количество залитых бутылок на 5 литров.

Допустим, вы залили 20 штук пятилитровых бутылок антифриза, тогда объем системы будет равен 100 литрам. Умножаем 100 на 0,2, получаем 20, это и есть необходимый объем расширительного бака в литрах.

Что делать, если при наполнении системы невозможно посчитать объем поступившего теплоносителя?

Тогда нужно знать объем отопительного котла, который можно узнать в к изделию, объемы всех радиаторов и общий объем труб. Нужно всё это сложить. Если с котлом всё просто, то объем труб нужно будет измерять вручную.

Объем радиаторов и отопительного котла, если не удаётся найти их с указанными объемами, придется измерять вручную, заливая в них жидкость из ёмкостей известного объёма.

Общий объем трубопровода вычисляется по формуле V = 3,14 * r² * L, где:

• r – радиус проходного отверстия трубы (делим диаметр условный ДУ трубы в сантиметрах пополам, получаем радиус);
• L – общая длина трубопровода. Можно либо припомнить, какой длины отрезки труб вы покупали, и сколько их понадобилось, либо замерить вручную с помощью рулетки;
• V – объем трубопровода;
• 3,14 – число π, применяемое в том числе для измерения площади окружности и объема цилиндров.

Обратите внимание! Все величины должны быть в сантиметрах. Если вы знаете ДУ трубы в дюймах, то переведите в сантиметры. Один дюйм равен 2,54 сантиметра. В результате вы получите число в кубических сантиметрах. Разделите его на 10 и получите объём в литрах, поскольку литр это кубический дециметр (10 см³).

Теперь, когда вы знаете объем котла, всех радиаторов и трубопровода, сложите все эти величины. Это общий объём вашей трубопроводной системы. Умножьте его на 0,15 или 0,2 в зависимости от использованного теплоносителя. Это и будет объем расширительного бака, идеально подходящего под вашу отопительную систему. Наверняка вы не найдете бак точно такого объема, поэтому покупайте бак большего ближайшего доступного объема к полученному числу.

Как узнать необходимый объем расширительного бака, если нет данных по объему?

Какие расширительные баки выбрать для отопления?

На российском рынке себя хорошо зарекомендовали расширительные баки компании Flamco Нидерландского производства благодаря своей надёжности и доступной цене. Гидроаккумуляторы для систем отопления окрашивают в красный цвет, они отличаются от остальных повышенной стойкостью мембраны к высоким температурам. Ниже предлагаем вам ознакомиться с ассортиментом расширительных баков в компании РУ100.

Функции расширительного бака

Согласно законам физики, вода при нагревании на 10 градусов, увеличивается в объёме на 0.3%.

Для небольшого количества воды это явление малозаметное, но для тонны или нескольких тонн, которые находятся в отопительной системе, это существенный показатель.

Появление дополнительного объёма воды может повлиять на состояние труб отопления или даже привести к их повреждениям. Для предупреждения такой ситуации устанавливается расширительный бак.

Его функции состоят в следующем:

1. Удаляет из системы излишек воды при её нагревании.
2. Обеспечивает необходимое давление и предотвращает его скачкообразные повышения (гидроудары).
3. Удаляет из отопительной системы воздух, который действует на неё разрушительно.

Воздух, изначально растворенный в воде, при её нагревании начинает активно выделяться (при высокой температуре показатель достигает 90%). Вместе с теплоносителем этот воздух перемещается к баку, где скапливается, а затем выводится вовне.

Основные разновидности расширительных баков и их функции

В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.

Следует отметить, что цена  на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.

Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:

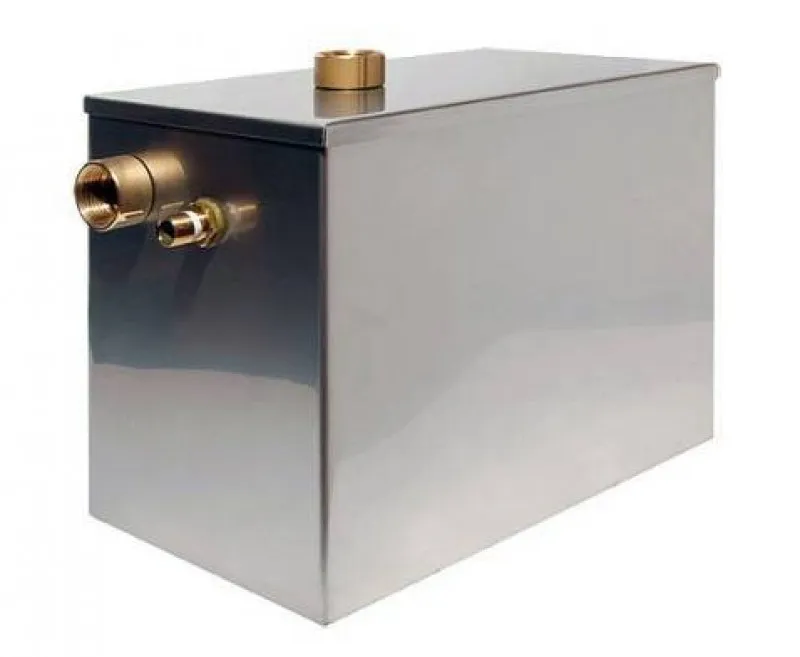

• Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
• Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.

Типы расширительных баков в системе отопления

Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.

Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом

К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.

Как рассчитать расширительный бак: особенности процесса

В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.

Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

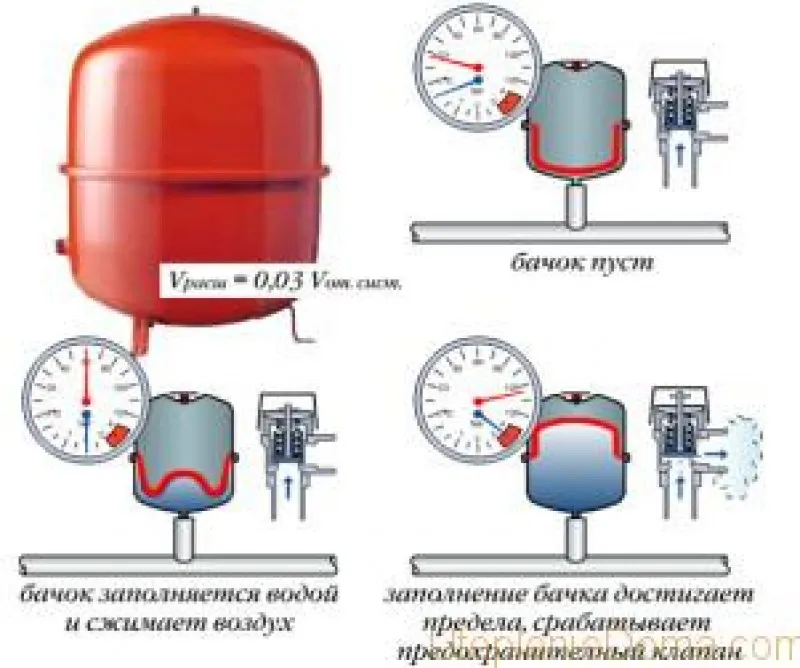

Работа мембранного бака при изменении давления

Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут

В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.

В виде формулы такой расчет можно представить в следующем виде:

V=Vсис*К/D, где

Vсис – общий объем теплоносителя в системе,

К – коэффициент расширения теплоносителя;

D– эффективность работы бака.

В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.

Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.

Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

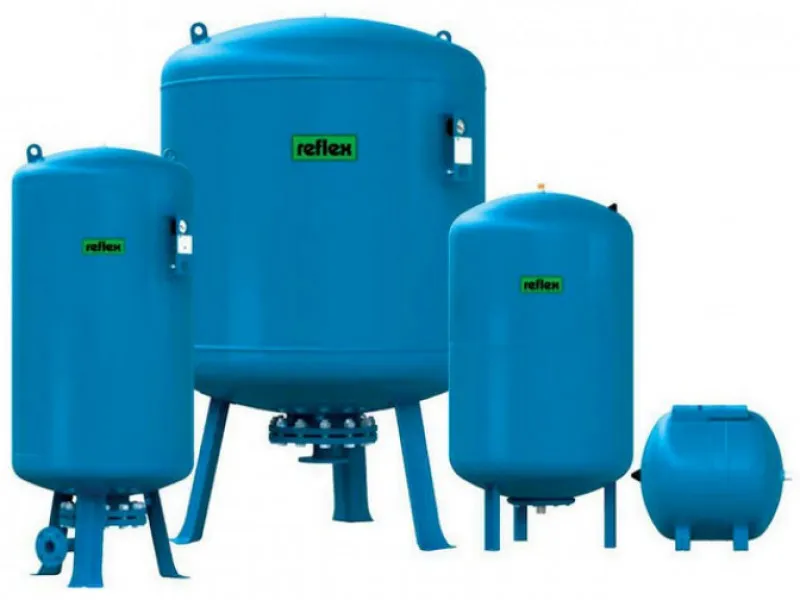

Разнообразие объемов расширительных баков

Советы по выбору:

Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.

В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.

Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.

Процессы зарядки и разрядки конденсаторов.

С устройством мы разобрались, теперь разберемся, что произойдет, если подключить к конденсатору источник постоянного тока. На принципиальных электрических схемах конденсатор обозначают следующим образом:

Итак, мы подключили обкладки конденсатора к полюсам источника постоянного тока. Что же будет происходить?

Свободные электроны с первой обкладки конденсатора

устремятся к положительному полюсу источника, в связи с чем на обкладке возникнет недостаток отрицательно заряженных частиц и она станет положительно заряженной. В то же время электроны с отрицательного полюса источника тока переместятся ко второй обкладке конденсатора, в результате чего на ней возникнет избыток электронов, соответственно, обкладка станет отрицательно заряженной. Таким образом, на обкладках конденсатора образуются заряды разного знака (как раз этот случай мы и рассматривали в первой части статьи), что приводит к появлению электрического поля, которое создаст между пластинами конденсатора определенную . Процесс зарядки будет продолжаться до тех пор, пока эта разность потенциалов не станет равна напряжению источника тока, после этого процесс зарядки закончится, и перемещение электронов по цепи прекратится.

При отключении от источника конденсатор может на протяжении длительного времени сохранять накопленные заряды. Соответственно, заряженный конденсатор является источником электрической энергии, это означает, что он может отдавать энергию во внешнюю цепь. Давайте создадим простейшую цепь, просто соединив обкладки конденсатора друг с другом:

ток разряда конденсатора, а электроны начнут перемещаться с отрицательно заряженной обкладки к положительной. В результате напряжение на конденсаторе (разность потенциалов между обкладками) начнет уменьшаться. Этот процесс завершится в тот момент, когда заряды пластин конденсаторов станут равны друг другу, соответственно электрическое поле между обкладками пропадет и по цепи перестанет протекать ток. Вот так и происходит разряд конденсатора, в результате которого он отдает во внешнюю цепь всю накопленную энергию.

Как видите, здесь нет ничего сложного

Расчёт и Подбор Расширительного Бака

Заполните ниже приведенную форму и в результате расчёта будет подобран список расширительных баков соответствующих заданным исходным данным.

Высота от точки присоединения расширительного бака до верхней точки системы отопления

Максимальное давление для системы отопления

в месте подключения расширительного бака

Температурный график Т1 – Т2 системы отопления

Объём воды в системе отопления

Тепловая нагрузка системы отопления

Преобладающий тип отопительных приборов

Устройство и конструкция

Расчёт и подбор

Установка и монтаж

Обслуживание и ремонт

Расчёт расширительного бака

Расчёт расширительного бака выполняют для определения его объёма, минимального диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе отопления.

Методика расчёта расширительных баков сложна и рутинна, но в целом можно установить такую зависимость между объёмом бака и влияющими на него параметрами:

• Чем больше ёмкость системы отопления, тем больше объём расширительного бака.
• Чем выше максимальная температура воды в системе отопления, тем больше объём бака.
• Чем выше максимально допустимое давление в системе отопления, тем меньше объём.
• Чем меньше высота от места установки расширительного бака до верхней точки системы отопления, тем меньше объём бака.

Так как, расширительные баки в системе отопления необходимы не только для компенсации изменяющегося объёма воды но и для пополнения незначительных утечек теплоносителя — в расширительном баке предусматривают некоторый запас воды, так называемый эксплуатационный объём. В выше приведенном алгоритме расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы отопления.

Подбор расширительных баков

Подбор расширительного бака следует выполнять с учётом его температурныx и прочностных характеристик. Давление и температура в месте подключение бака не должны превышать максимально допустимых значений.

Объём расширительного бака должен быть больше или равен объёму, полученному в результате расчёта. Негативных последствий от завышения объёма, сверх расчётного – нет.

Если установка расширительных баков предусматривается в помещении, то следует учесть что сосуды диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким мембранным бакам меньшей ёмкости.

1. При использовании в качестве теплоносителя гликолевых смесей рекомендуется подобрать расширительный бак с объёмом на 50% превышающим расчётный.

2. Первый признак неправильно рассчитанного расширительного бака или невыполненной его настройки — это частое срабатывание предохранительного клапана.

Расчёт и Подбор — Расширительного Бака
Программа расчёта — Расширительного Бака — поможет подобрать необходимый объём мембранного бака для системы отопления …

Как правильно рассчитать объём бачка для систем отопления?

Чтобы правильно рассчитать объем расширительного резервуара, учитывают несколько факторов, которые влияют на этот показатель:

1. Ёмкость экспансомата напрямую зависит от количества воды в отопительной системе.
2. Чем выше допустимое значение давления в системе, тем меньшего размер бачок вам потребуется.
3. Чем выше температура, до которой нагревается теплоноситель, тем больше должен быть объем устройства.

Справка. Если подобрать расширительный резервуар слишком большого объёма, то он не обеспечит необходимого давления в системе. Маленький бак не сможет вместить в себя весь излишек теплоносителя.

Формула расчёта

Vб=(Vс * Z)/N, в которой:

Vc — объём воды в системе отопления. Чтобы рассчитать этот показатель, умножьте мощность котла на 15. Например, если мощность котлоагрегата составляет 30 кВт, то количество теплоносителя будет 12*15 = 450 л. Для систем, где задействуют аккумуляторы тепла, к полученной цифре надо прибавить ёмкость каждого из них в литрах.

Z — показатель расширения теплоносителя. Этот коэффициент для воды составляет 4%, соответственно при расчёте берём число 0.04.

Внимание! Если в качестве теплоносителя используется другое вещество, то берётся соответствующий ему коэффициент расширения. Например, для 10-%-ного этиленгликоля он составляет 4.4%

N — показатель эффективности расширения бака. Поскольку стенки прибора изготовлены из металла, он может немного увеличиваться или уменьшаться в объёме под воздействием давления. Чтобы вычислить N, понадобится следующая формула:

N= (Nmax—N)/(Nmax+1), где:

Nmax — максимальный показатель давления в системе. Это число равно от 2.5 до 3 атмосфер, чтобы узнать точную цифру, посмотрите, на какое пороговое значение настроен предохранительный клапан в группе безопасности.

N — начальное давление в расширительном резервуаре. Эта величина составляет 0.5 атм. на каждые 5 м высоты системы отопления.

Продолжая пример с котлом мощностью 30 кВт, допустим, что Nmax — 3 атм., высота системы не превышает 5м. Тогда:

N=(3—0.5)/(3+1)=0.625;

Vб = (450*0.04)/0.625 = 28.8 л.

Важно! Объёмы расширительных баков, имеющихся в продаже, соответствуют определённым стандартам. Поэтому не всегда возможно купить бак ёмкостью, точно совпадающей с расчётным значением

В такой ситуации приобретайте устройство с округлением в бо́льшую сторону, поскольку если объем будет немного меньше необходимого, это может нанести вред системе.

Емкости открытого типа

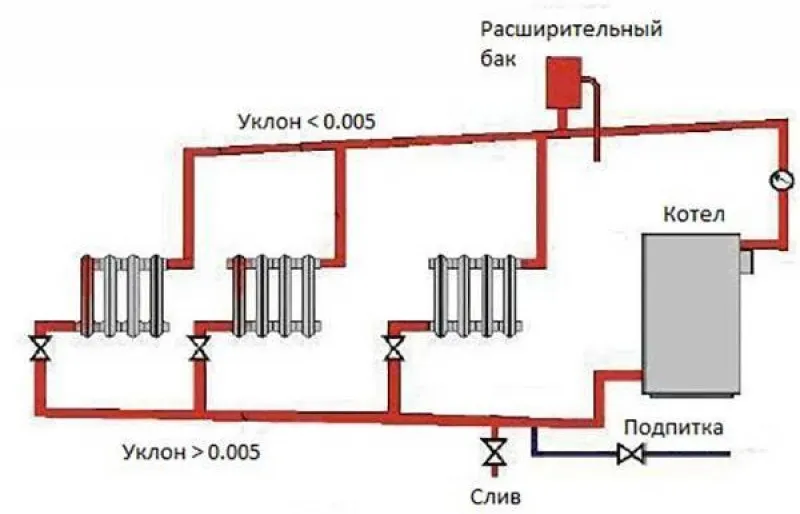

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

• служит для компенсации расширения теплоносителя;
• производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

• бачок, установленный на чердаке, требует хорошего утепления;
• в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
• теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
• дополнительный расход материалов и сложности при монтаже.

Установка и подключение

Если у вас есть навыки работы с сантехникой, то установить расширительный бачок не составит труда. Но перед тем как начать его монтаж, вам стоит ознакомиться с основными правилами установки:

1. Расширительный бак открытого типа должен находиться выше любого элемента системы отопления;
2. Мембранный бак объемом более 30 литров нежелательно крепить к стене, он должен стоять на подставке;
3. Нельзя устанавливать расширительный бак в помещении, где температура может опуститься ниже 0 °С;
4. Расширительный бак необходимо подключить к системе отопления до ее разветвления;
5. Если в системе предусмотрено несколько отдельных контуров, на каждый из них нужен свой расширительный бак;
6. Подключение расширительного бака к основной трубе должно производиться сразу перед насосом.

Теперь давайте рассмотрим пошаговый план действий:

В первую очередь нужно подсоединить к расширительному баку (1) тройник с сливным краном (2). Он понадобится чтобы сливать теплоноситель для обслуживания и снятия расширительного бачка. Для уплотнения всех резьбовых соединений используйте один из трех вариантов:

• Фум-лента;
• Пакля со специальной высокотемпературной пастой;
• Шнур с высокотемпературным герметиком.

Важно!Обматывать резьбу лентой, паклей или шнуром нужно против ее направления. Начинайте обмотку от края резьбы в направлении корпуса фитинга. Если сделать по-другому – при вкручивании уплотнение пойдет вниз по резьбе и гарантированно будет протечка.

К тройнику (2) подключите шаровый вентиль (3). Он нужен для перекрытия подачи теплоносителя в емкость. От него дальше пойдет труба, которая будет соединять расширительный бак с основной магистралью отопительной системы.

В основную трубу системы необходимо врезать обычный тройник (4). Он должен располагаться до циркуляционного насоса (5). Обратите внимание на подбор места установки расширительного бака и расположением тройника. Расстояние между ними должно быть небольшим – так будет удобнее соединить их между собой.

Расширительный бак для отопления закрытого типа установка – нюансы монтажа,давление в расширительном бачке системы отопления,открытая и закрытая система,разница,давление расширительного бака в закрытой системе отопления,монтаж,замена расширительного бачка.

Когда определились с местом монтажа бачка, установите кронштейны, подставку или крепления. Помните, что вес бачка с теплоносителем будет зависеть от температуры в системе. Чем она выше, тем больше теплоносителя входит в бачок и тем он тяжелее. Кронштейны и крепеж должны выдержать его при полном заполнении.

Перед установкой необходимо проверить уровень давления в баке. Оно должно быть на 0,2 атм. меньше, чем в системе отопления. В большинстве случаев расширительный бак поставляется с уже закачанным в него воздухом. Если он пуст – вам придется накачать его самостоятельно.

Для закачки и спуска воздуха, проверки давления в верхней части расширительного бака есть ниппель. Он может быть скрыт под пластиковой крышкой, или просто закручен колпачком. Чтобы закачать воздух и проверить давление вам понадобится насос и обычный автомобильный манометр.

После того как все готово, можно крепить расширительный бачок к кронштейнам. Затем останется лишь провести от шарового вентиля трубу или шланг к тройнику. После того как все сделано, можно включать систему отопления для проверки.

Единственная проблема, которая может возникнуть при работе системы отопления – протечки. Они возникают в местах резьбовых соединений. Если вода или теплоноситель протекают на стыках, варианта три:

• Неплотно сделано уплотнение;
• Некачественная прокладка или уплотнительное кольцо;
• Повреждена резьба.

В любом случае нужно разобрать проблемный стык и осмотреть его. Если проблемы с резьбой – ничего не поделать, придется покупать и ставить новый фитинг. Если с ней все в порядке, то достаточно заменить прокладки и сделать новое уплотнение.

Каким образом происходят перепады

Возможные варианты:

• повышение;
• понижение.

Оба процесса взаимосвязаны. Увеличение давления в контуре означает, что теплоносителю некуда деваться после того, как он увеличился в объёме. Одной из причин, не единственной, может быть неправильный расчет расширительного бака для отопления закрытого типа. Каким образом это происходит на практике? Возьмем, к примеру, контур,  вмещающий сто литров теплоносителя:

• в системе находится сто литров холодной жидкости;
• включается котел и нагревает теплоноситель;
• вода расширяется и ее становится уже не сто, а приблизительно сто пять литров;
• лишняя жидкость должна куда-то деваться. Для этого в контуре установлен расширительный бачок;
• после того как теплоноситель остыл, его в контуре стало не хватать, так как часть вытиснилась в бачок. Соответственно, воду в трубы надо вернуть, что и происходит, если все хорошо.

Перепады давления

Если же объем расширительного бака для закрытой системы отопления меньше необходимого, то вся жидкость, которая не вместилась, будет выведена наружу. В контуре предусматриваются специальные клапаны, которые выбрасывают теплоноситель в том случае, если давление повышается до критического уровня. Такими клапанами оснащены и современные котлы. Это необходимое условие для безопасной эксплуатации отопления. Повышение давления может привести даже к взрыву. Представьте себе последствия, когда трубы просто разрывает и горячая вода летит во все стороны. Помимо того, что можно получить травму от удара, такое чрезвычайное происшествие грозит ожогами находящимся поблизости людям и животным.

В дальнейшем, после остывания, вода уменьшается в объёме. Жидкость из бака вытесняется обратно в трубы, но теплоносителя все равно не хватает. Это потому что выведенная вода наружу не вернулась, она ушла безвозвратно. В результате давление в контуре резко падает. Это приводит к следующим результатам:

• остановка котла. У нагревателей есть определенный порог минимального давления, при котором он может работать. Если это значение не выдерживается, он просто не может включиться, автоматика не позволяет это сделать;
• размораживание системы. Если остановка отопительного оборудования произошла зимой, а вы не дома, может произойти серьезная авария. Система замерзнет за несколько часов, в зависимости от уровня теплоизоляции вашего жилья;
• необходимость подпитки. Надо подлить недостающее количество воды в контур.

Это результаты грубых ошибок, допущенный при расчете расширительного бака для отопления, или если вы понадеялись на резервуар, встроенный в котел.

В современных котлах есть встроенные баки, объёма которых зачастую недостаточно. Обязательно учитывайте этот факт и при необходимости устанавливайте дополнительные резервуары.

Бывает и так, что бак полностью заполняется, давление продолжает расти, но не доходит до критического уровня. Стрелка манометра балансирует на грани рабочего максимума контура, при этом все функционирует. Таких случаев не счесть. Люди очень часто задают вопросы по поводу таких вот перепадов. Конечно, такие процессы их волнуют, так как они не являются нормой. При таких повышениях контур работает в экстремальных условиях, что приводит к его скорейшему износу. Также такие процессы неблагоприятно влияют на котел, а он денег стоит и не малых.

Ориентировочные значения содержания воды в системах отопления

Для определения объема расширительного бака необходимо знать, какое количество теплоносителя умещается в отопительной системе. Данный параметр равен сумме объемов котла, трубопроводов и отопительных приборов.

Ориентировочно на 1 кВт мощности системы приходится:

• 7 литров – при использовании в системе конвекторов;
• 10,5 литров – если в качестве отопительных приборов установлены радиаторы.

Наличие теплых полов требует объема теплоносителя в количестве 17 л/кВт.

Расчет вместимости отопительной системы достаточно сложный, выполнить его под силу лишь специалистам. Потребитель, не обладающий инженерными знаниями, может воспользоваться приблизительной зависимостью – 1 кВт мощности котла = 15 литрам объема теплоносителя.

Например, при мощности котла, равной 25 кВт, объем воды в системе составит:

25 х 15 = 375 (литров).

Зачем нужен расширительный бак для бойлера?

Расширительный бак используется в системе горячего водоснабжения с бойлером для компенсации изменений давления в системе в результате расширения воды при нагревании. Когда вода в бойлере нагревается, ее объем расширяется, что может вызвать увеличение давления в системе. Если в системе нет возможности компенсировать этот объем воды, это может привести к повреждению трубопроводов, оборудования и других элементов системы.

Расширительный бак состоит из герметичного резервуара, наполненного газом под давлением. Во время нагревания воды в бойлере расширительный бак компенсирует увеличение давления путем расширения газа в его резервуаре. Когда давление в системе уменьшается, например, когда вода охлаждается и сжимается, газ в расширительном баке сжимается и занимает меньший объем. Это позволяет поддерживать стабильное давление в системе и предотвращает повреждения трубопроводов и оборудования.

Таким образом, расширительный бак необходим для обеспечения безопасности и надежности работы системы горячего водоснабжения с бойлером, а также для продления срока службы оборудования.
