Как провести прозвонку витой пары для ip видеонаблюдения

Прозвонка витой пары

Такая проверка необходима для обнаружения обрывов или замыканий контактов в кабеле. Например, после завершения монтажа очень важно провести прозвонку кабеля. Хотя можно воспользоваться мультиметром, чтобы проверить все проводники, в случае с витой парой все требует немного иной методики. Если вы интересуетесь темой «как прозвонить витую пару», далее я расскажу вам более подробно.

Витая пара бывает разной категорией, чаще всего в работе используется категория 5Е (UTP или FTP). При необходимости более высокой скорости передачи данных используется категория 6. Категория 5Е обжимается коннектором RG45, а для обжимки кабеля категории 6 нужен соответственно коннектор для 6 категории.

UTP/FTP 5E используют для прокладки и последующем подключением IP устройств: коммутаторов, IP камер, роутеров и т.д. Также можно передать сигнал ETHRNET по коаксиальному кабелю при помощи дополнительных коннекторов.

Кабель можно расключить по категории А или Б. Расключение по Б встречается чаще. Концы витой пары подключаются к интернет розеткам или патч панели. В системах видеонаблюдения или домофонии витые пары обжимаются с двух сторон и подключаются напрямую к устройствам (камера и коммутатор). После обжимки UTP кабеля его необходимо прозвонить. Ведь обжимка (специальный инструмент для обжимки кабеля UTP/FTP) может не дожать до конца. Также с помощью тестера для прозвонки можно посмотреть метраж кабеля. Существует большое количество разных тестеров для прозвонки витой пары. Рассмотрим один из них:

Тестер для прозвонки витой пары

Кабельный тестер Lanmaster LAN-PRO-L недорогое устройство, но крайне необходимое для работы. Комплект состоит из самого тестера и адаптера. В тестер необходимо установить 4 батарейки, а адаптер работает без батареек.

Для прозвонки кабеля нужно с одной стороны подключить адаптер (на обжатый конец витой пары), а с другой стороны подключить обжатую витую пару на вход MAIN (главный). Включить тестер (нажать зеленую кнопку).

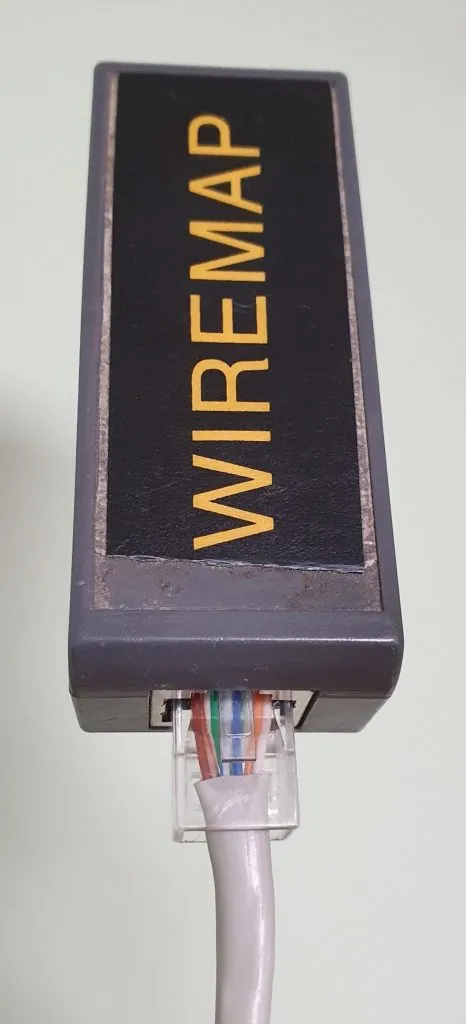

Подключение адаптера

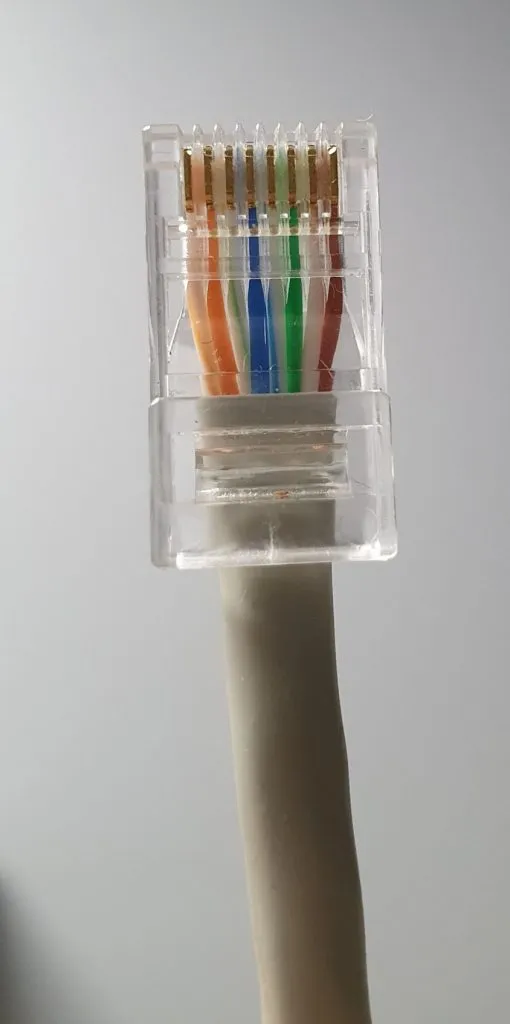

Обжатая витая пара RG45 по Б

Подключение адаптера для прозвонки UTP

При подключенном тестере и правильно расключении адаптер выдает тональный сигнал.

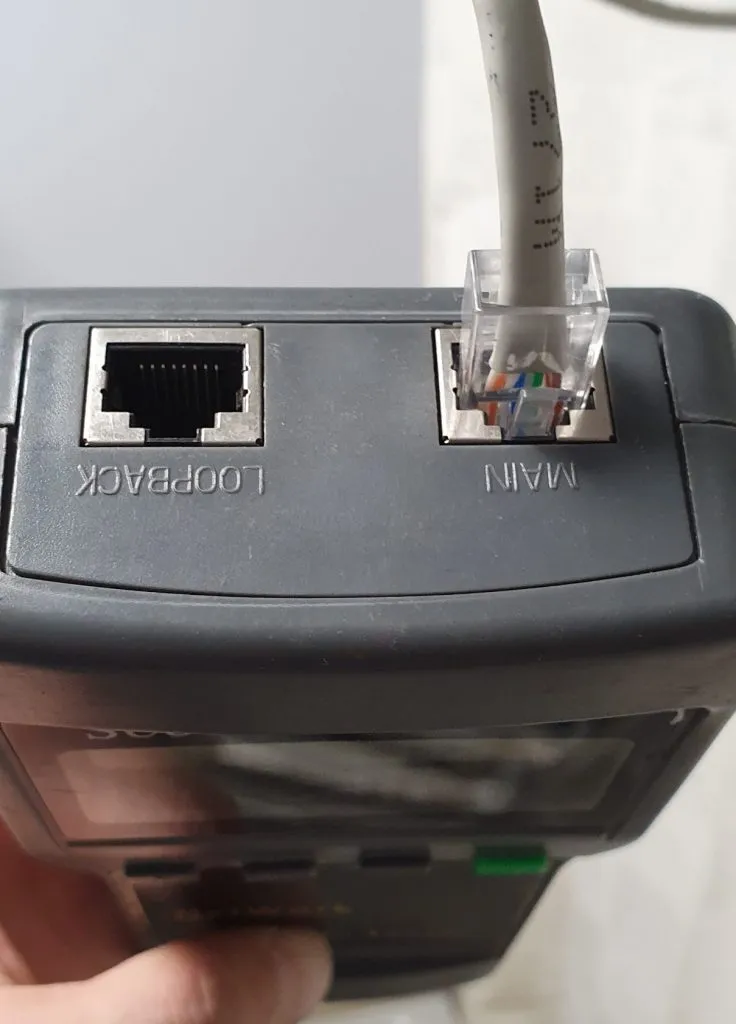

Подключение тестера

Подключить витую пару к MAIN

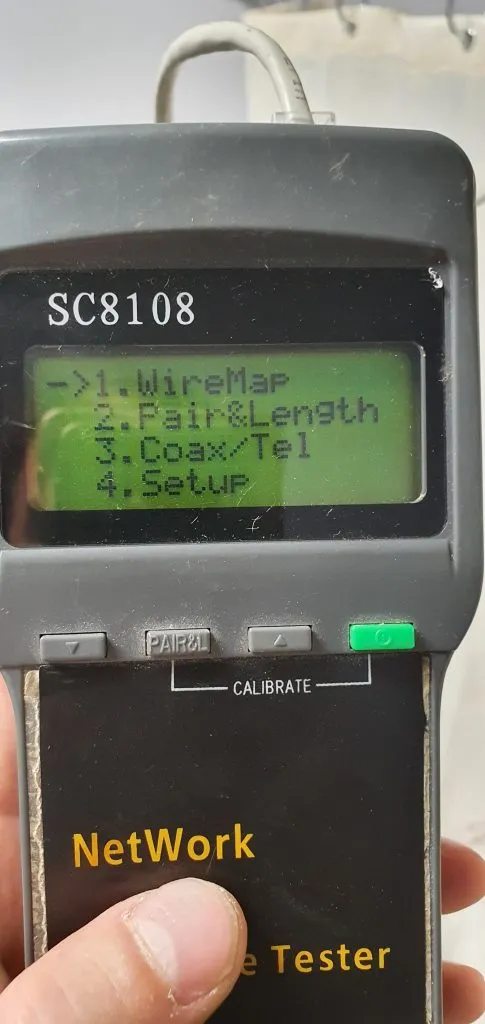

Включение тестера Нажать зеленую кнопку

После включения тестера выбираем WireMap и жмем кнопку PAIR. Если тестер нашел адаптер по кабелю, то появиться сообщение REMOUTE FIND. Если тестер не нашел адаптер, то это или проблемы с кабелем или скорее всего это разные кабеля. Сообщение на экране тестера NO ADAPTER — это сообщение часто встречается при поиске нужного кабеля в большом пучке. Если тестер видит адаптер, но не все жилы дожаты или обжаты не правильно, тестер покажет как они подключены.

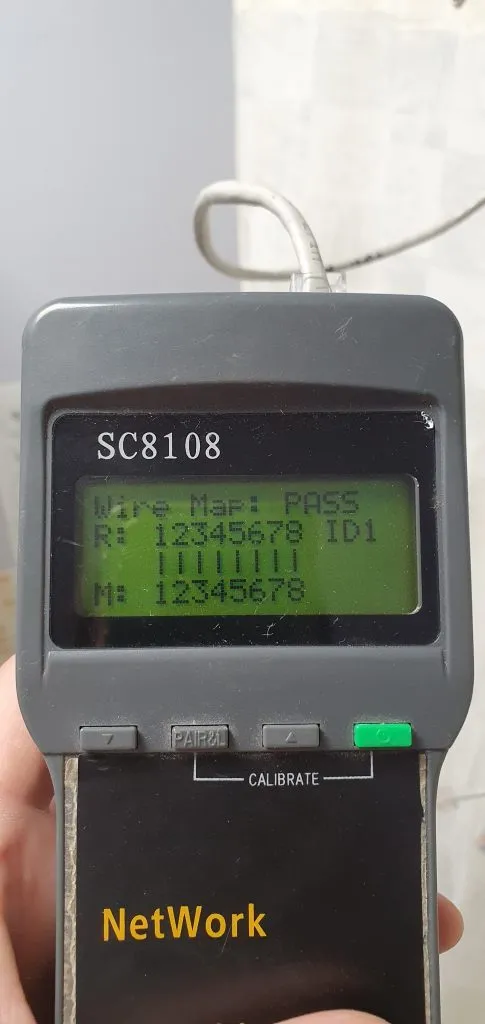

Правильно обжатый кабель

На фото видно, что кабель обжат правильно и все жилы 1.2.3…8 соответствуют друг другу.

R — означает приемник, M- передатчик. То есть если на экране какая — либо из жил перепутана или недожата, то будет показан КРЕСТИК вместо полоски. И с какой стороны R или М.

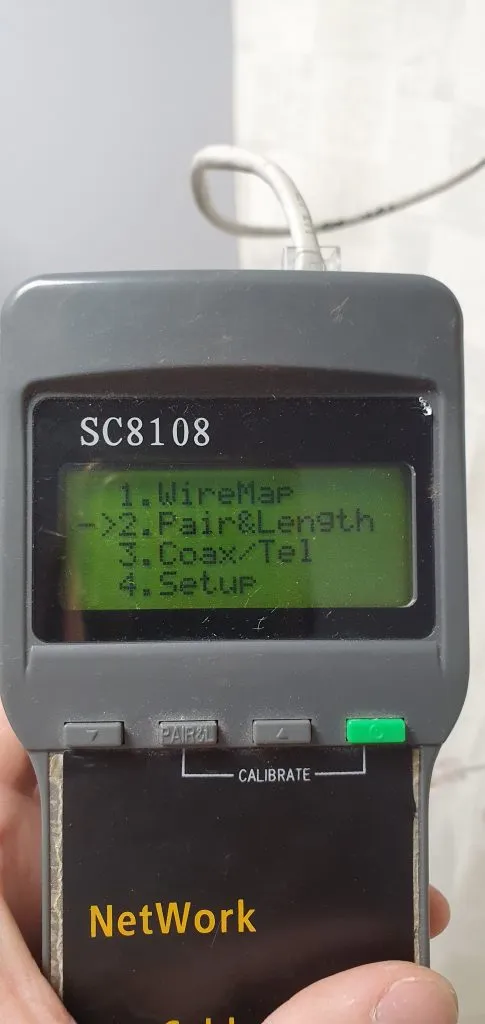

Еще можно посмотреть метраж кабеля, для этого нужно выйти в меню PAIR и переключиться кнопкой ВНИЗ в меню 2 PAIR$Length и нажать на нее. Тестер выполнит проверку длинны кабеля в метрах и выдаст результат на экран.

PAIR$Length

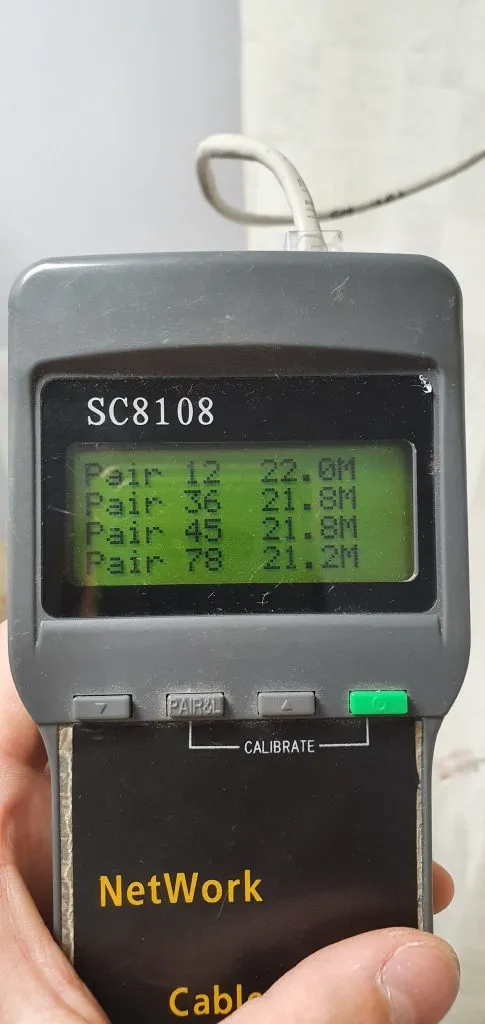

Результат проверки тестера длинна кабеля в метрах

Какой кабель использовать для ввода в дом под землей?

Для ввода кабеля в дом под землей обычно используются специальные кабели, которые способны выдерживать воздействие влаги и воды.

Если вы планируете установить кабель для электрической энергии, то обычно используют кабель с изоляцией из полимерных материалов, например, ПВХ или ПНД. Такой кабель может быть поставлен в землю на глубину не менее 0,7 метра. Для установки кабеля также необходимо использовать трубы или каналы, которые защитят кабель от механических повреждений и воздействия окружающей среды.

Если вы планируете установить кабель для передачи данных, например, интернет-соединения, то обычно используются специальные витые пары кабелей, которые обеспечивают передачу данных на большие расстояния. Такие кабели также могут быть установлены в землю, используя трубы или каналы для защиты кабеля от механических повреждений и воздействия окружающей среды.

При выборе кабеля для ввода в дом под землей, важно учитывать условия эксплуатации, такие как климатические условия и возможность повреждения кабеля механическим воздействием. Кроме того, для установки кабеля под землей может потребоваться специальное оборудование и профессиональные услуги установщиков кабельных систем. Поэтому рекомендуется обратиться к специалистам, чтобы получить консультацию и рекомендации по выбору и установке кабеля для ввода в дом под землей.
